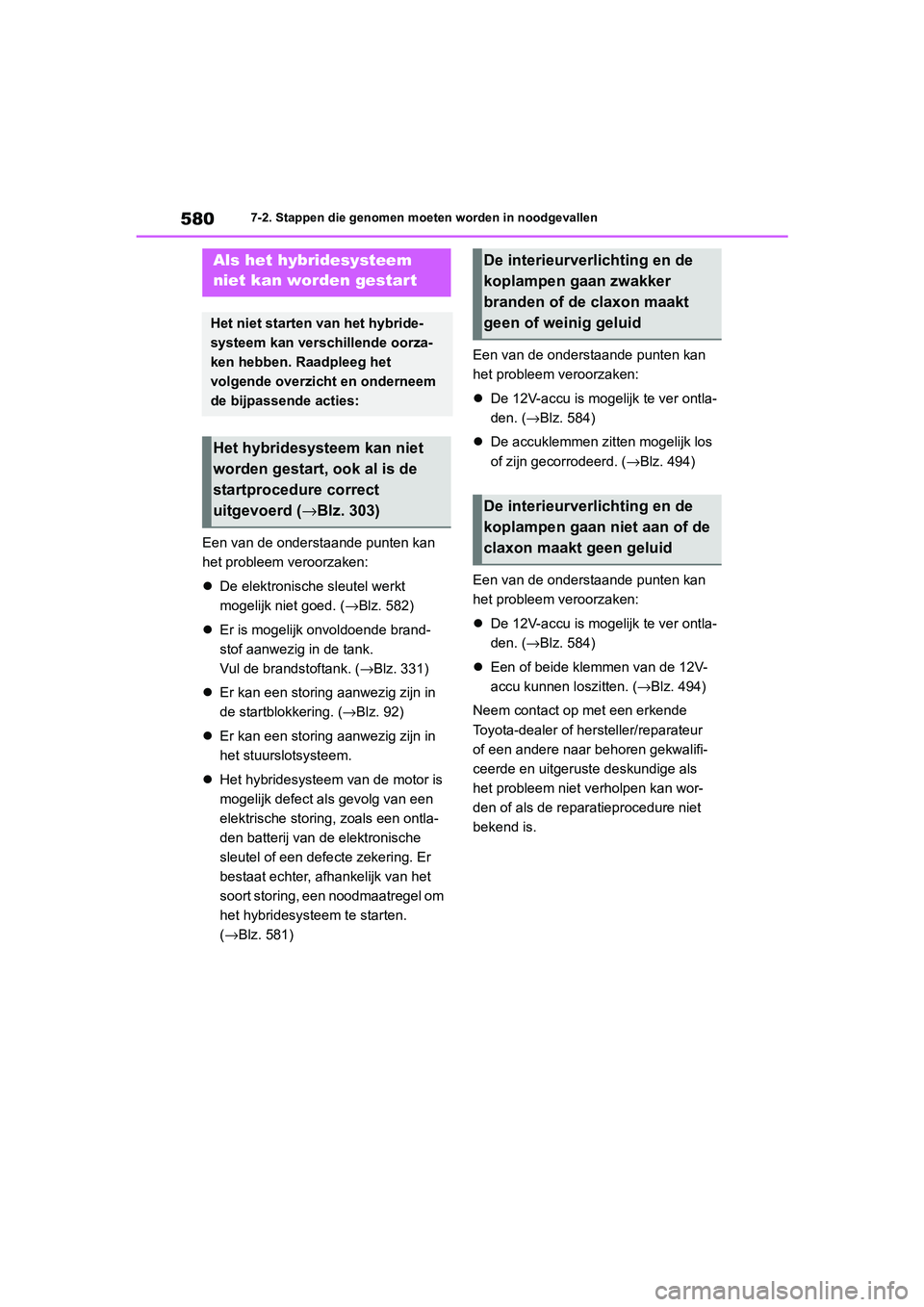

TOYOTA RAV4 HYBRID 2020 Instructieboekje (in Dutch)

5807-2. Stappen die genomen moeten worden in noodgevallen
Een van de onderstaande punten kan
het probleem veroorzaken:
 De elektronische sleutel werkt
mogelijk niet goed. ( →Blz. 582)
 Er is mogelijk onvoldoende brand-
stof aanwezig in de tank.
Vul de brandstoftank. ( →Blz. 331)
 Er kan een storing aanwezig zijn in
de startblokkering. ( →Blz. 92)
 Er kan een storing aanwezig zijn in
het stuurslotsysteem.
 Het hybridesysteem van de motor is
mogelijk defect als gevolg van een
elektrische storing, zoals een ontla-
den batterij van de elektronische
sleutel of een defe cte zekering. Er
bestaat echter, afhankelijk van het
soort storing, een noodmaatregel om
het hybridesysteem te starten.
(→Blz. 581) Een van de onderstaande punten kan
het probleem veroorzaken:

De 12V-accu is mogelijk te ver ontla-
den. ( →Blz. 584)
 De accuklemmen zitten mogelijk los
of zijn gecorrodeerd. ( →Blz. 494)
Een van de onderstaande punten kan
het probleem veroorzaken:
 De 12V-accu is mogelijk te ver ontla-
den. ( →Blz. 584)
 Een of beide klemmen van de 12V-
accu kunnen loszitten. ( →Blz. 494)
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als
het probleem niet verholpen kan wor-
den of als de reparatieprocedure niet
bekend is.
Als het hybridesysteem
niet kan worden gestart
Het niet starten van het hybride-
systeem kan verschillende oorza-
ken hebben. Raadpleeg het
volgende overzicht en onderneem
de bijpassende acties:
Het hybridesysteem kan niet
worden gestart, ook al is de
startprocedure correct
uitgevoerd ( →Blz. 303)
De interieurverlichting en de
koplampen gaan zwakker
branden of de claxon maakt
geen of weinig geluid
De interieurverlichting en de
koplampen gaan niet aan of de
claxon maakt geen geluid
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 580 Wednesday, October 9, 2019 11:15 AM

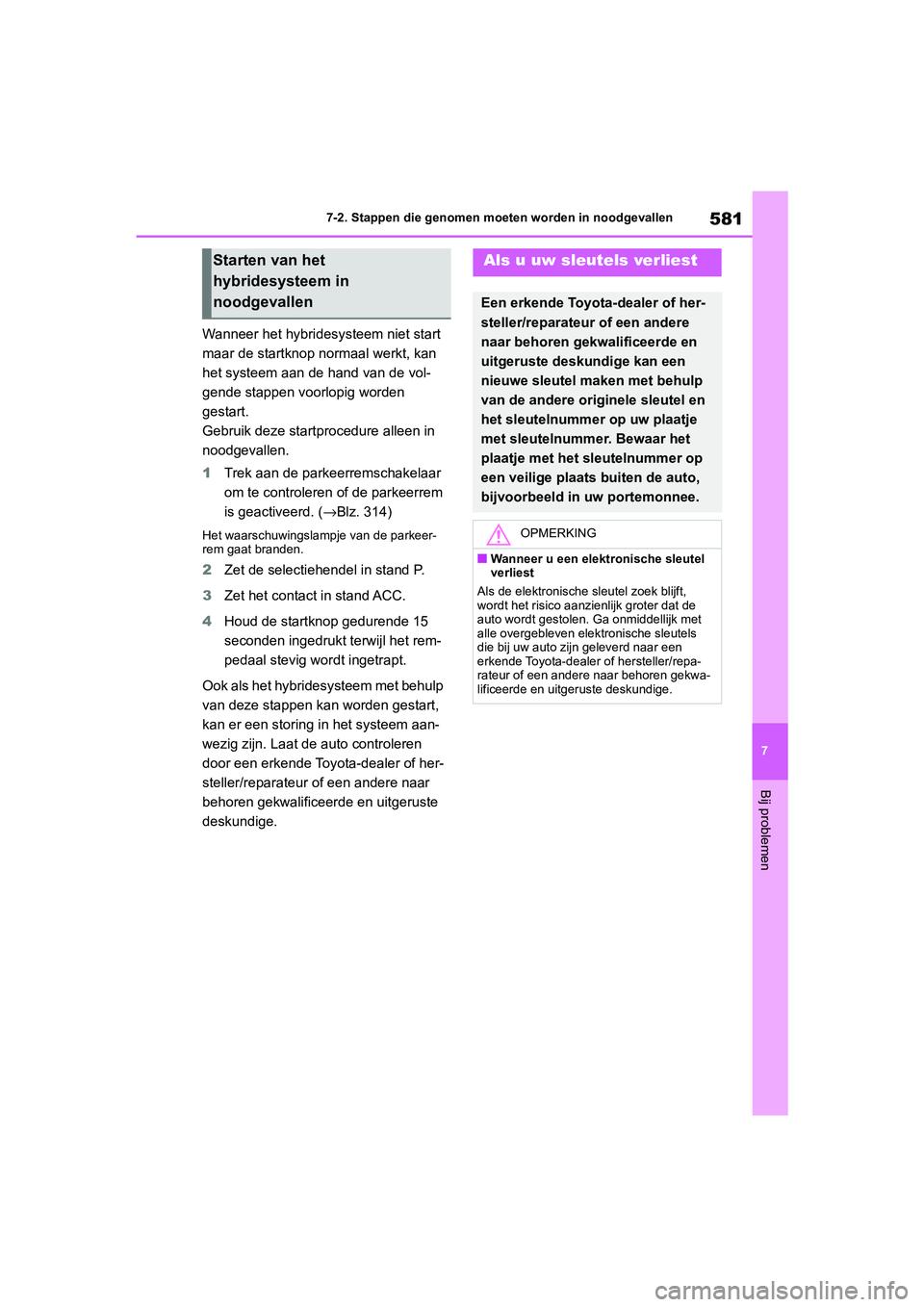

581
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Wanneer het hybridesysteem niet start
maar de startknop normaal werkt, kan
het systeem aan de hand van de vol-
gende stappen voorlopig worden
gestart.
Gebruik deze startprocedure alleen in
noodgevallen.
1
Trek aan de parkeerremschakelaar
om te controleren of de parkeerrem
is geactiveerd. ( →Blz. 314)
Het waarschuwingslampje van de parkeer-
rem gaat branden.
2Zet de selectiehendel in stand P.
3 Zet het contact in stand ACC.
4 Houd de startknop gedurende 15
seconden ingedrukt terwijl het rem-
pedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp
van deze stappen ka n worden gestart,
kan er een storing in het systeem aan-
wezig zijn. Laat de auto controleren
door een erkende Toy ota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeer de en uitgeruste
deskundige.
Starten van het
hybridesysteem in
noodgevallenAls u uw sleutels verliest
Een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige kan een
nieuwe sleutel maken met behulp
van de andere originele sleutel en
het sleutelnummer op uw plaatje
met sleutelnummer. Bewaar het
plaatje met het sleutelnummer op
een veilige plaats buiten de auto,
bijvoorbeeld in uw portemonnee.
OPMERKING
■Wanneer u een elektronische sleutel
verliest
Als de elektronische sleutel zoek blijft,
wordt het risico aanzienlijk groter dat de
auto wordt gestolen. Ga onmiddellijk met
alle overgebleven elektronische sleutels
die bij uw auto zijn geleverd naar een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 581 Wednesday, October 9, 2019 11:15 AM

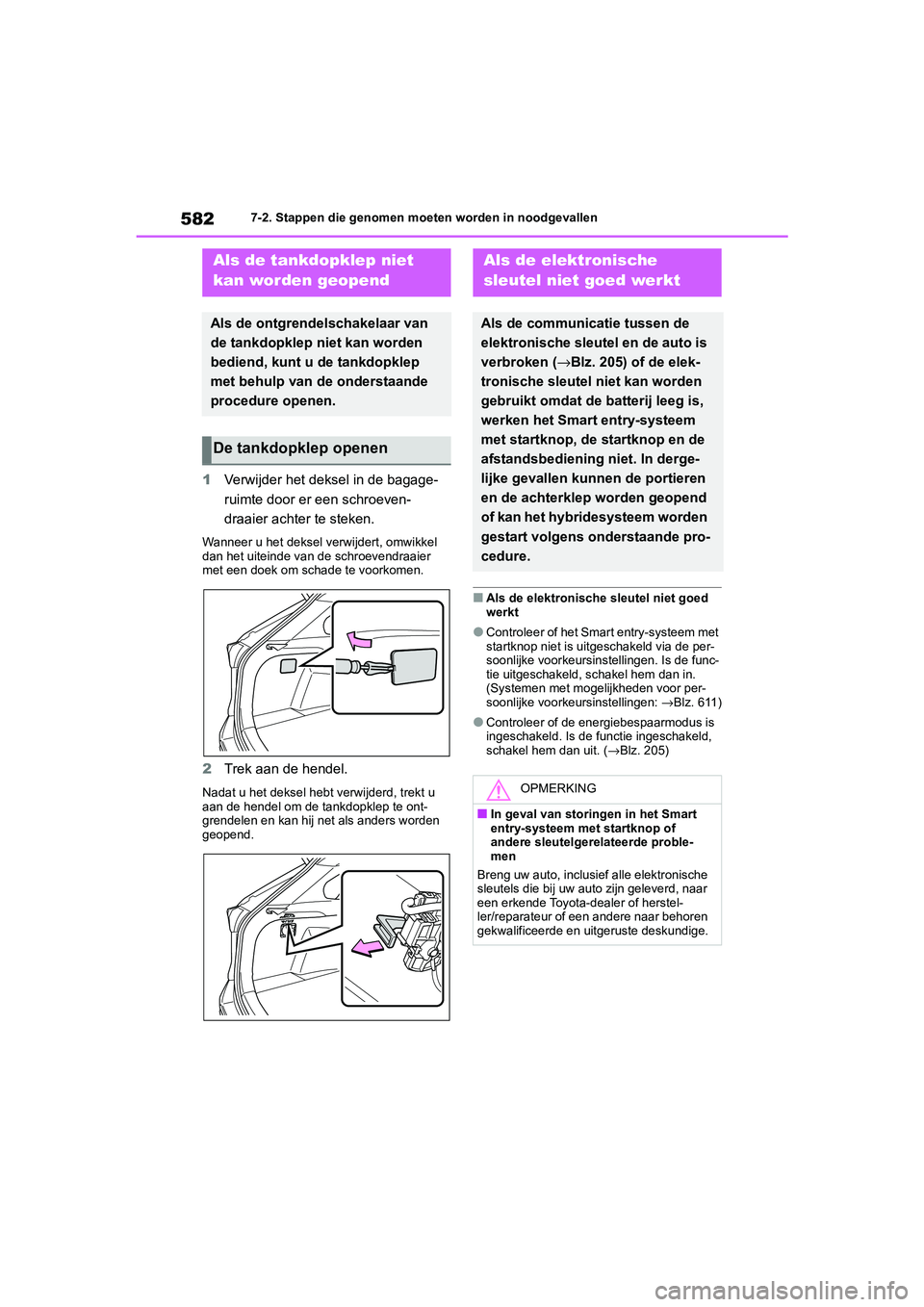

5827-2. Stappen die genomen moeten worden in noodgevallen
1Verwijder het deksel in de bagage-
ruimte door er een schroeven-
draaier achter te steken.
Wanneer u het deksel verwijdert, omwikkel
dan het uiteinde van de schroevendraaier
met een doek om schade te voorkomen.
2Trek aan de hendel.
Nadat u het deksel hebt verwijderd, trekt u
aan de hendel om de tankdopklep te ont-
grendelen en kan hij net als anders worden
geopend.
■Als de elektronische sleutel niet goed
werkt
●Controleer of het Smart entry-systeem met
startknop niet is uitgeschakeld via de per-
soonlijke voorkeursins tellingen. Is de func-
tie uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor per-
soonlijke voorkeur sinstellingen: →Blz. 611)
●Controleer of de energiebespaarmodus is
ingeschakeld. Is de functie ingeschakeld,
schakel hem dan uit. ( →Blz. 205)
Als de tankdopklep niet
kan worden geopend
Als de ontgrendelschakelaar van
de tankdopklep niet kan worden
bediend, kunt u de tankdopklep
met behulp van de onderstaande
procedure openen.
De tankdopklep openen
Als de elektronische
sleutel niet goed werkt
Als de communicatie tussen de
elektronische sleutel en de auto is
verbroken ( →Blz. 205) of de elek-
tronische sleutel niet kan worden
gebruikt omdat de batterij leeg is,
werken het Smart entry-systeem
met startknop, de startknop en de
afstandsbediening niet. In derge-
lijke gevallen kunn en de portieren
en de achterklep worden geopend
of kan het hybridesysteem worden
gestart volgens onderstaande pro-
cedure.
OPMERKING
■In geval van storingen in het Smart
entry-systeem met startknop of
andere sleutelgerelateerde proble-
men
Breng uw auto, inclusief alle elektronische
sleutels die bij uw auto zijn geleverd, naar
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 582 Wednesday, October 9, 2019 11:15 AM

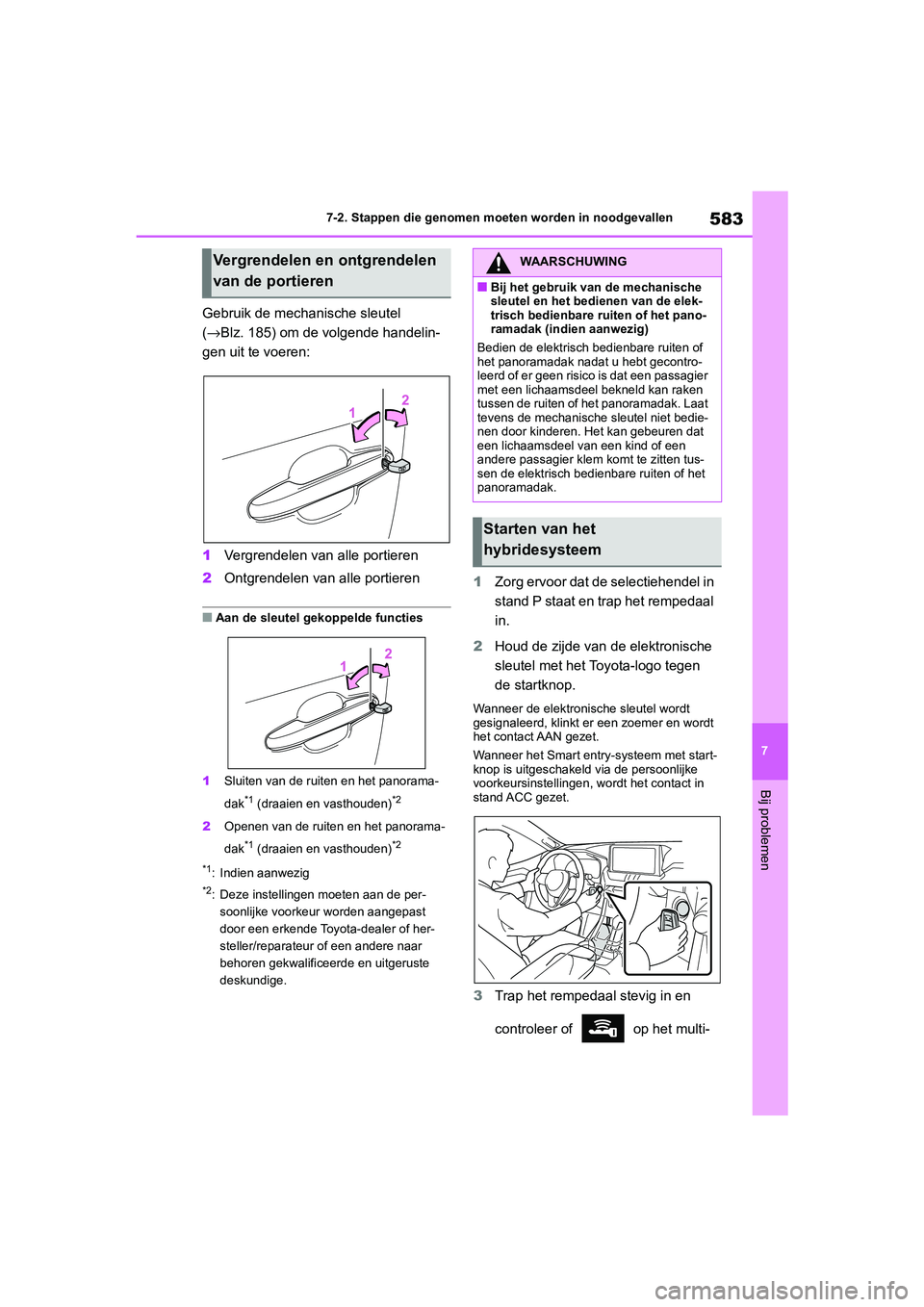

583
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Gebruik de mechanische sleutel
(→Blz. 185) om de volgende handelin-
gen uit te voeren:
1
Vergrendelen van alle portieren
2 Ontgrendelen van alle portieren
■Aan de sleutel gekoppelde functies
1 Sluiten van de ruiten en het panorama-
dak
*1 (draaien en vasthouden)*2
2Openen van de ruiten en het panorama-
dak
*1 (draaien en vasthouden)*2
*1
: Indien aanwezig
*2: Deze instellingen moeten aan de per- soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
1 Zorg ervoor dat de selectiehendel in
stand P staat en trap het rempedaal
in.
2 Houd de zijde van de elektronische
sleutel met het Toyota-logo tegen
de startknop.
Wanneer de elektronische sleutel wordt
gesignaleerd, klinkt er een zoemer en wordt
het contact AAN gezet.
Wanneer het Smart entry-systeem met start-
knop is uitgeschakeld via de persoonlijke
voorkeursinstellingen , wordt het contact in
stand ACC gezet.
3 Trap het rempedaa l stevig in en
controleer of op het multi-
Vergrendelen en ontgrendelen
van de portierenWAARSCHUWING
■Bij het gebruik van de mechanische
sleutel en het bedienen van de elek-
trisch bedienbare ruiten of het pano-
ramadak (indien aanwezig)
Bedien de elektrisch bedienbare ruiten of
het panoramadak nadat u hebt gecontro-
leerd of er geen risico is dat een passagier
met een lichaamsdeel bekneld kan raken
tussen de ruiten of het panoramadak. Laat
tevens de mechanische sleutel niet bedie-
nen door kinderen. Het kan gebeuren dat
een lichaamsdeel van een kind of een
andere passagier klem komt te zitten tus-
sen de elektrisch bedienbare ruiten of het
panoramadak.
Starten van het
hybridesysteem
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 583 Wednesday, October 9, 2019 11:15 AM

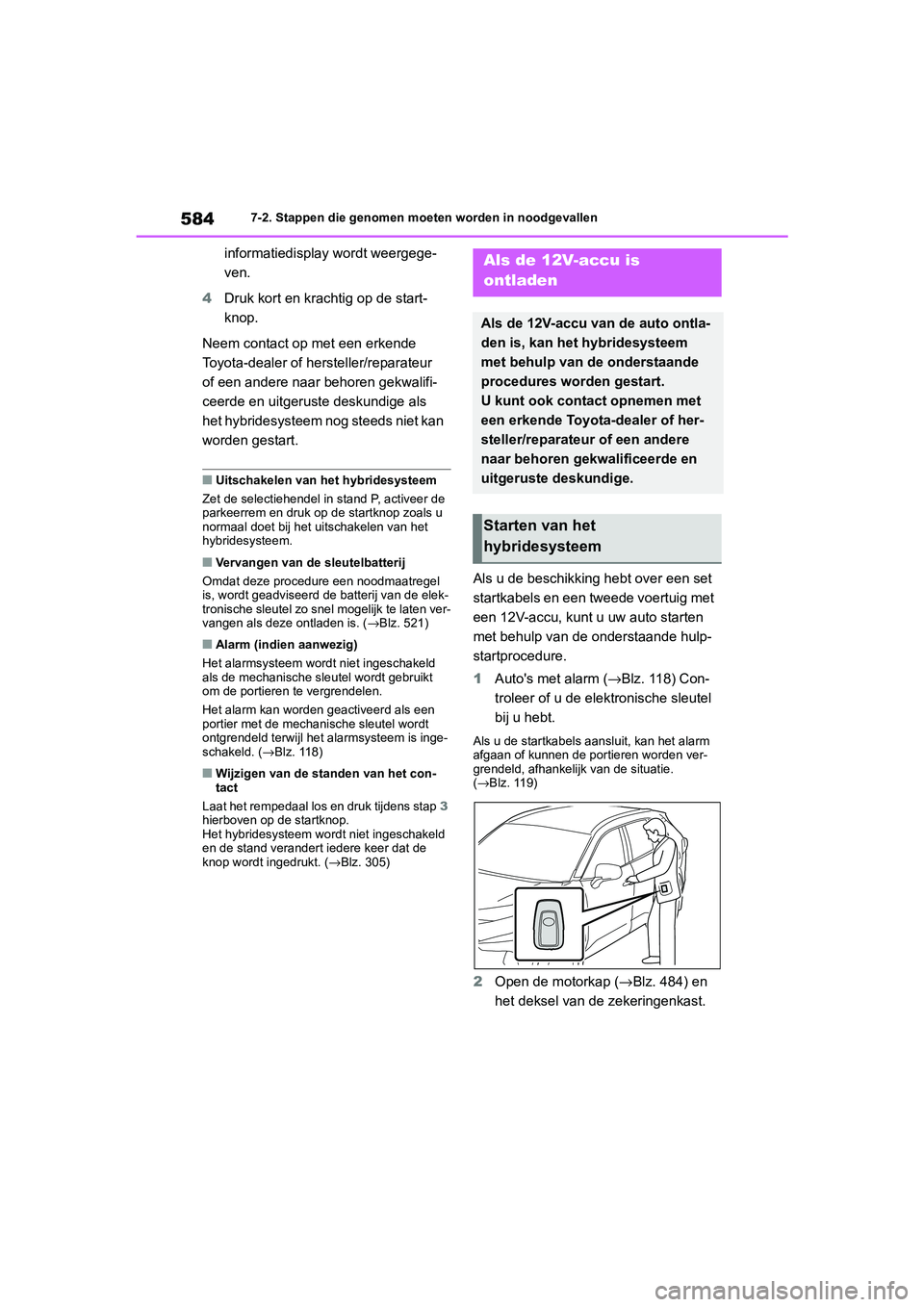

5847-2. Stappen die genomen moeten worden in noodgevallen
informatiedisplay wordt weergege-
ven.
4 Druk kort en kracht ig op de start-
knop.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als
het hybridesysteem nog steeds niet kan
worden gestart.
■Uitschakelen van het hybridesysteem
Zet de selectiehendel in stand P, activeer de
parkeerrem en druk op de startknop zoals u
normaal doet bij het uitschakelen van het
hybridesysteem.
■Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel
is, wordt geadviseerd de batterij van de elek-
tronische sleutel zo snel mogelijk te laten ver-
vangen als deze ontladen is. ( →Blz. 521)
■Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld
als de mechanische sleutel wordt gebruikt
om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een
portier met de mechanische sleutel wordt
ontgrendeld terwijl het alarmsysteem is inge-
schakeld. ( →Blz. 118)
■Wijzigen van de standen van het con-
tact
Laat het rempedaal los en druk tijdens stap 3
hierboven op de startknop.
Het hybridesysteem wordt niet ingeschakeld
en de stand verandert iedere keer dat de
knop wordt ingedrukt. ( →Blz. 305)
Als u de beschikking hebt over een set
startkabels en een tweede voertuig met
een 12V-accu, kunt u uw auto starten
met behulp van de onderstaande hulp-
startprocedure.
1 Auto's met alarm ( →Blz. 118) Con-
troleer of u de elektronische sleutel
bij u hebt.
Als u de startkabels aansluit, kan het alarm
afgaan of kunnen de portieren worden ver-
grendeld, afhankelijk van de situatie.
( → Blz. 119)
2 Open de motorkap (→Blz. 484) en
het deksel van de zekeringenkast.
Als de 12V-accu is
ontladen
Als de 12V-accu van de auto ontla-
den is, kan het hybridesysteem
met behulp van de onderstaande
procedures worden gestart.
U kunt ook contact opnemen met
een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Starten van het
hybridesysteem
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 584 Wednesday, October 9, 2019 11:15 AM

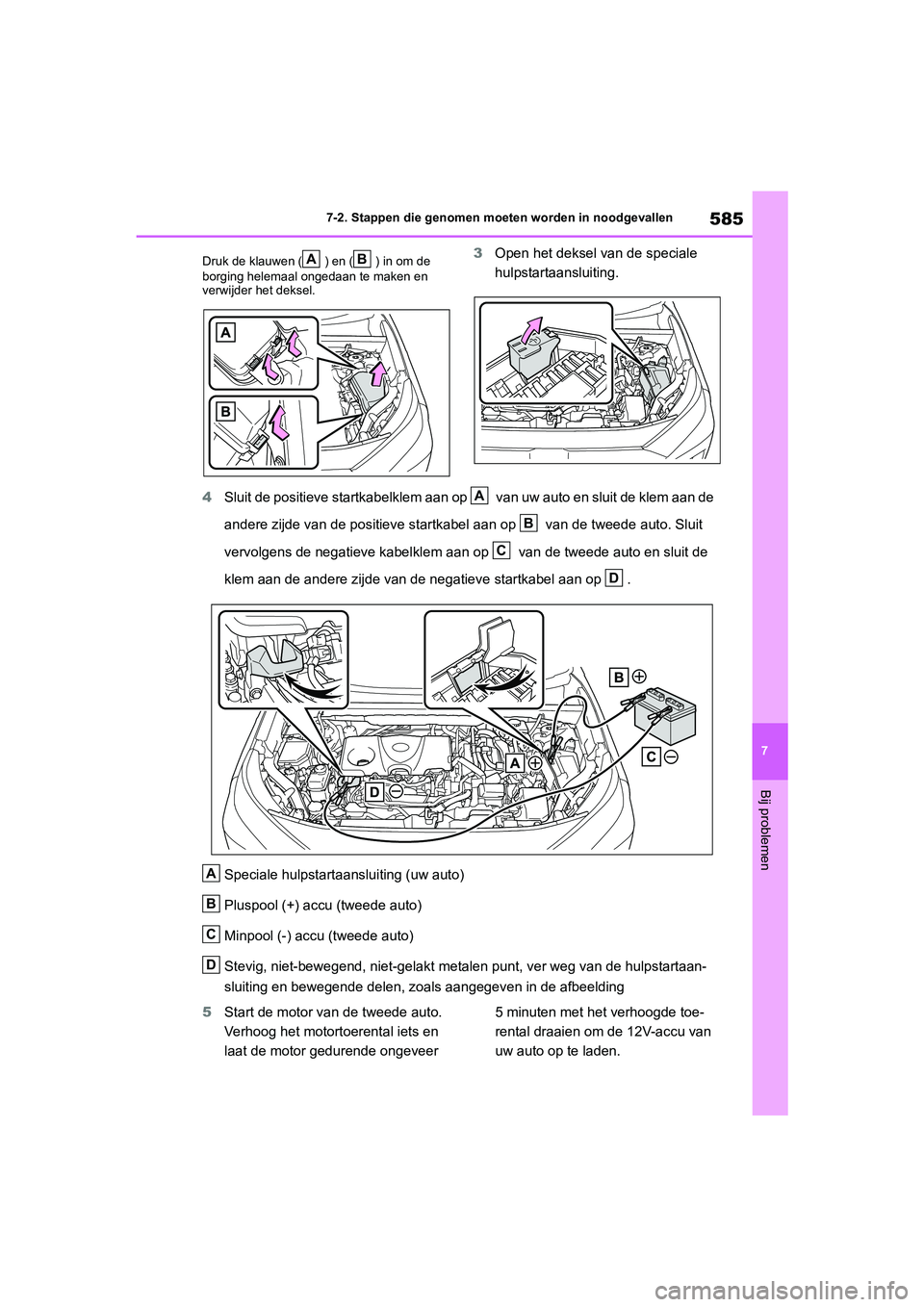

585
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Druk de klauwen ( ) en ( ) in om de
borging helemaal ongedaan te maken en
verwijder het deksel.3
Open het deksel van de speciale
hulpstartaansluiting.
4 Sluit de positieve startkabelklem aan op van uw auto en sluit de klem aan de
andere zijde van de positieve s tartkabel aan op van de tweede auto. Sluit
vervolgens de negatieve kabelkle m aan op van de tweede auto en sluit de
klem aan de andere zij de van de negatieve startkabel aan op .
Speciale hulpstarta ansluiting (uw auto)
Pluspool (+) accu (tweede auto)
Minpool (-) accu (tweede auto)
Stevig, niet-bewegend, niet-gel akt metalen punt, ver weg van de hulpstartaan-
sluiting en bewegende delen, zoa ls aangegeven in de afbeelding
5 Start de motor van de tweede auto.
Verhoog het motort oerental iets en
laat de motor gedurende ongeveer 5 minuten met het verhoogde toe-
rental draaien om de 12V-accu van
uw auto op te laden.AB
A
B
C
D
A
B
C
D
pM_RAV4-HV_OM_OM42C86E_(EE).boo
k Page 585 Wednesday, October 9, 2019 11:15 AM

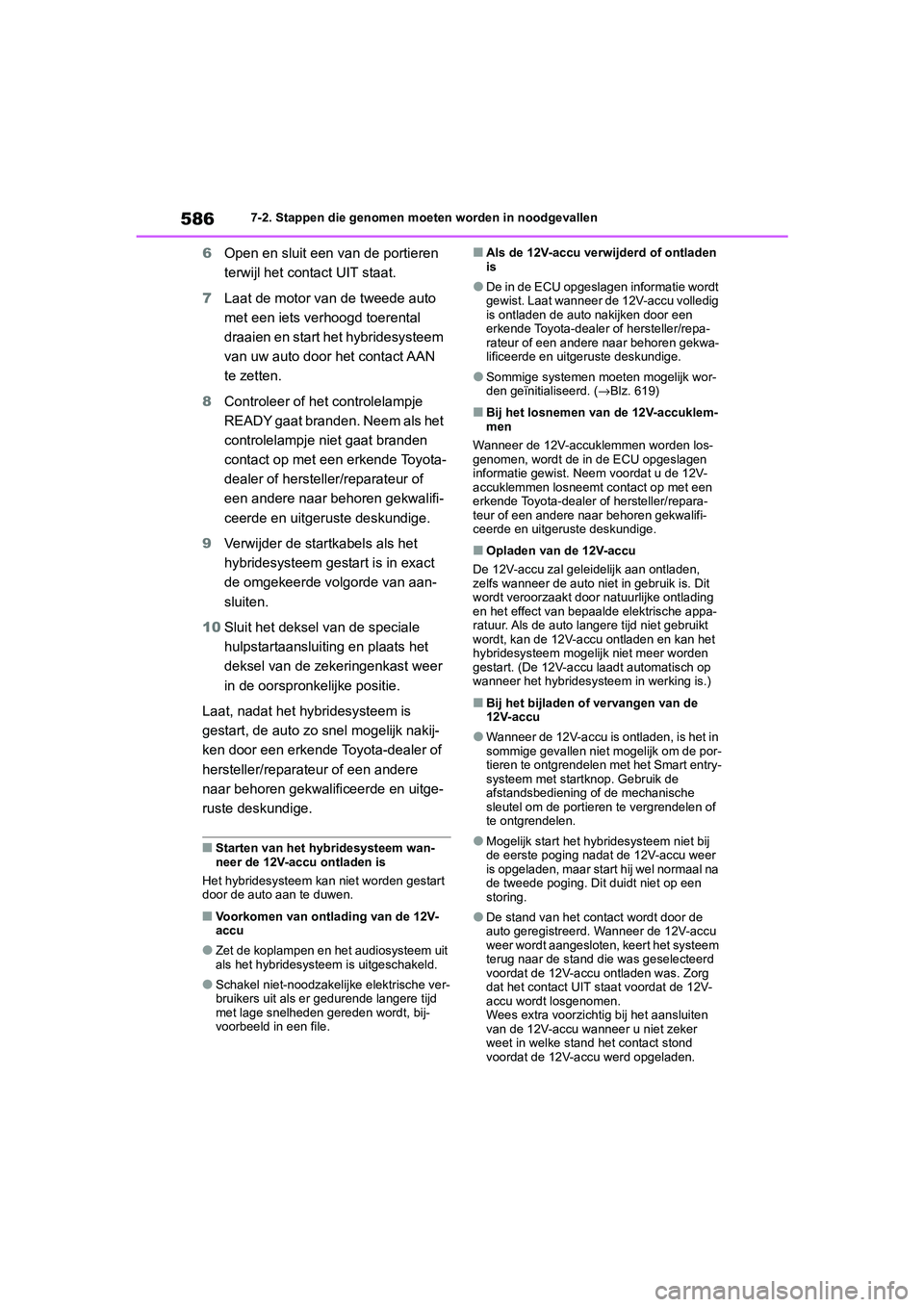

5867-2. Stappen die genomen moeten worden in noodgevallen
6Open en sluit een v an de portieren
terwijl het contact UIT staat.
7 Laat de motor van de tweede auto
met een iets ver hoogd toerental
draaien en start het hybridesysteem
van uw auto door h et contact AAN
te zetten.
8 Controleer of het controlelampje
READY gaat branden. Neem als het
controlelampje niet gaat branden
contact op met een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
9 Verwijder de startkabels als het
hybridesysteem gest art is in exact
de omgekeerde volgorde van aan-
sluiten.
10 Sluit het deksel van de speciale
hulpstartaansluiting en plaats het
deksel van de zekeringenkast weer
in de oorspronkelijke positie.
Laat, nadat het h ybridesysteem is
gestart, de auto zo s nel mogelijk nakij-
ken door een erkende T oyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
■Starten van het hybridesysteem wan-
neer de 12V-accu ontladen is
Het hybridesysteem kan niet worden gestart
door de auto aan te duwen.
■Voorkomen van ontlading van de 12V-
accu
●Zet de koplampen en het audiosysteem uit
als het hybridesysteem is uitgeschakeld.
●Schakel niet-noodzakelijke elektrische ver-
bruikers uit als er gedurende langere tijd
met lage snelheden gereden wordt, bij-
voorbeeld in een file.
■Als de 12V-accu verwijderd of ontladen
is
●De in de ECU opgeslagen informatie wordt
gewist. Laat wanneer de 12V-accu volledig
is ontladen de auto nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
●Sommige systemen moeten mogelijk wor-
den geïnitialiseerd. (→Blz. 619)
■Bij het losnemen van de 12V-accuklem-
men
Wanneer de 12V-accuklemmen worden los-
genomen, wordt de in de ECU opgeslagen
informatie gewist. Neem voordat u de 12V-
accuklemmen losneemt contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan ontladen,
zelfs wanneer de auto niet in gebruik is. Dit
wordt veroorzaakt door natuurlijke ontlading
en het effect van bepaalde elektrische appa-
ratuur. Als de auto langere tijd niet gebruikt
wordt, kan de 12V-accu ontladen en kan het
hybridesysteem moge lijk niet meer worden
gestart. (De 12V-accu laadt automatisch op
wanneer het hybridesysteem in werking is.)
■Bij het bijladen of vervangen van de
12V-accu
●Wanneer de 12V-accu is ontladen, is het in
sommige gevallen niet mogelijk om de por-
tieren te ontgrendelen met het Smart entry-
systeem met startknop. Gebruik de
afstandsbediening of de mechanische
sleutel om de portieren te vergrendelen of
te ontgrendelen.
●Mogelijk start het hybridesysteem niet bij
de eerste poging nadat de 12V-accu weer
is opgeladen, maar start hij wel normaal na
de tweede poging. Dit duidt niet op een
storing.
●De stand van het contact wordt door de
auto geregistreerd. Wanneer de 12V-accu
weer wordt aangesloten, keert het systeem
terug naar de stand die was geselecteerd
voordat de 12V-accu ontladen was. Zorg
dat het contact UIT staat voordat de 12V-
accu wordt losgenomen.
Wees extra voorzichtig bij het aansluiten
van de 12V-accu wanneer u niet zeker
weet in welke stand het contact stond
voordat de 12V-accu werd opgeladen.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 586 Wednesday, October 9, 2019 11:15 AM

587
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

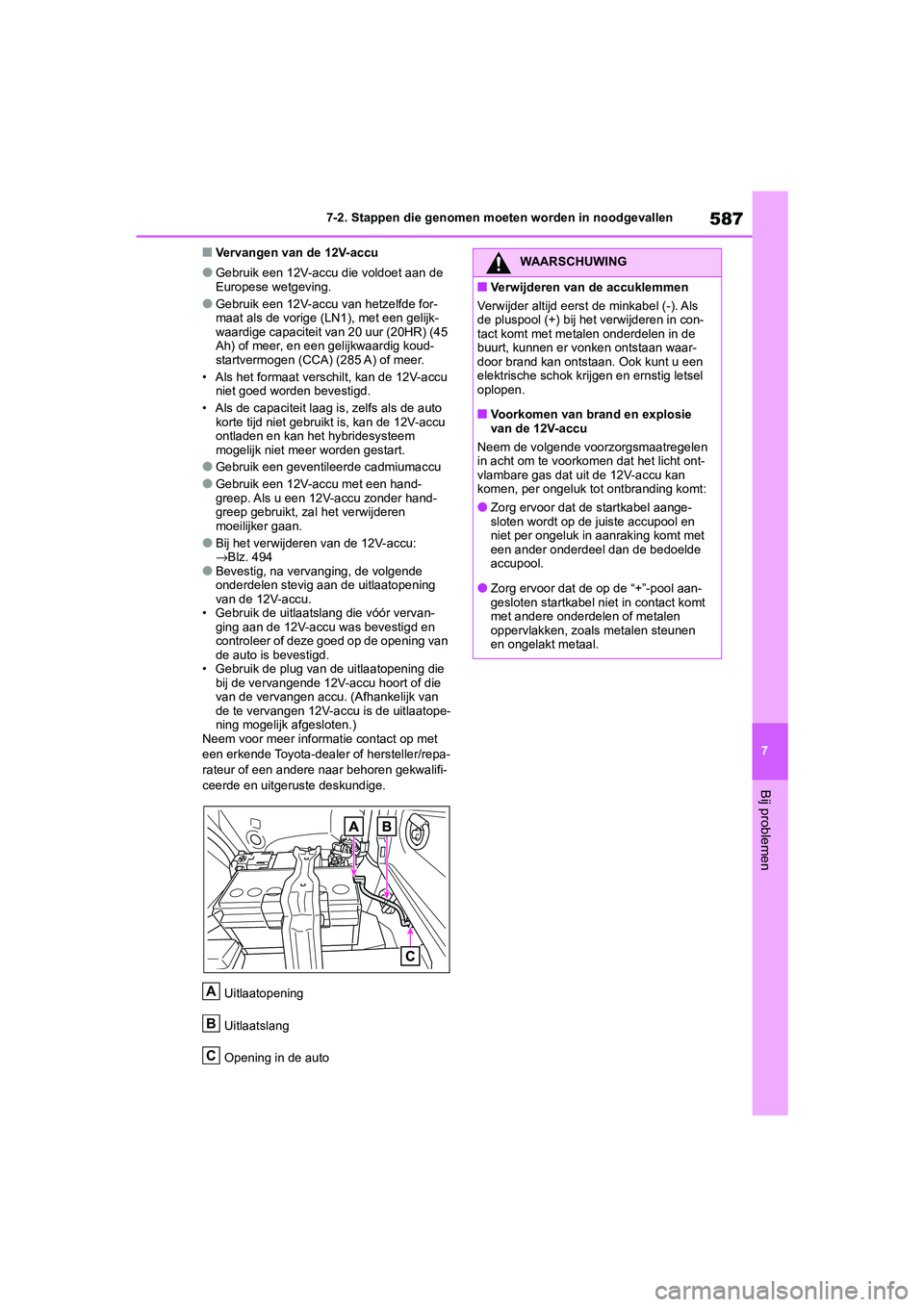

■Vervangen van de 12V-accu
●Gebruik een 12V-accu die voldoet aan de
Europese wetgeving.
●Gebruik een 12V-accu van hetzelfde for-
maat als de vorige (LN1), met een gelijk-
waardige capaciteit van 20 uur (20HR) (45
Ah) of meer, en een gelijkwaardig koud-
startvermogen (CCA) (285 A) of meer.
• Als het formaat verschilt, kan de 12V-accu niet goed worden bevestigd.
• Als de capaciteit laag is, zelfs als de auto
korte tijd niet gebruikt is, kan de 12V-accu
ontladen en kan het hybridesysteem
mogelijk niet meer worden gestart.
●Gebruik een geventileerde cadmiumaccu
●Gebruik een 12V-accu met een hand-
greep. Als u een 12V-accu zonder hand-
greep gebruikt, zal h et verwijderen
moeilijker gaan.
●Bij het verwijderen van de 12V-accu:
→ Blz. 494
●Bevestig, na vervanging, de volgende
onderdelen stevig aan de uitlaatopening
van de 12V-accu.
• Gebruik de uitlaatslang die vóór vervan- ging aan de 12V-accu was bevestigd en
controleer of deze goed op de opening van
de auto is bevestigd.
• Gebruik de plug van de uitlaatopening die bij de vervangende 12V-accu hoort of die
van de vervangen accu. (Afhankelijk van
de te vervangen 12V-accu is de uitlaatope-
ning mogelijk afgesloten.)
Neem voor meer informatie contact op met
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Uitlaatopening
Uitlaatslang
Opening in de auto
A
B
C
WAARSCHUWING
■Verwijderen van de accuklemmen
Verwijder altijd eerst de minkabel (-). Als
de pluspool (+) bij het verwijderen in con-
tact komt met metalen onderdelen in de
buurt, kunnen er vonken ontstaan waar-
door brand kan ontstaan. Ook kunt u een
elektrische schok krijgen en ernstig letsel
oplopen.
■Voorkomen van brand en explosie
van de 12V-accu
Neem de volgende voorzorgsmaatregelen
in acht om te voorkomen dat het licht ont-
vlambare gas dat uit de 12V-accu kan
komen, per ongeluk tot ontbranding komt:
●Zorg ervoor dat de startkabel aange-
sloten wordt op de juiste accupool en
niet per ongeluk in aanraking komt met
een ander onderdeel dan de bedoelde
accupool.
●Zorg ervoor dat de op de “+”-pool aan-
gesloten startkabel n iet in contact komt
met andere onderdelen of metalen
oppervlakken, zoals metalen steunen
en ongelakt metaal.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 587 Wednesday, October 9, 2019 11:15 AM

5887-2. Stappen die genomen moeten worden in noodgevallen

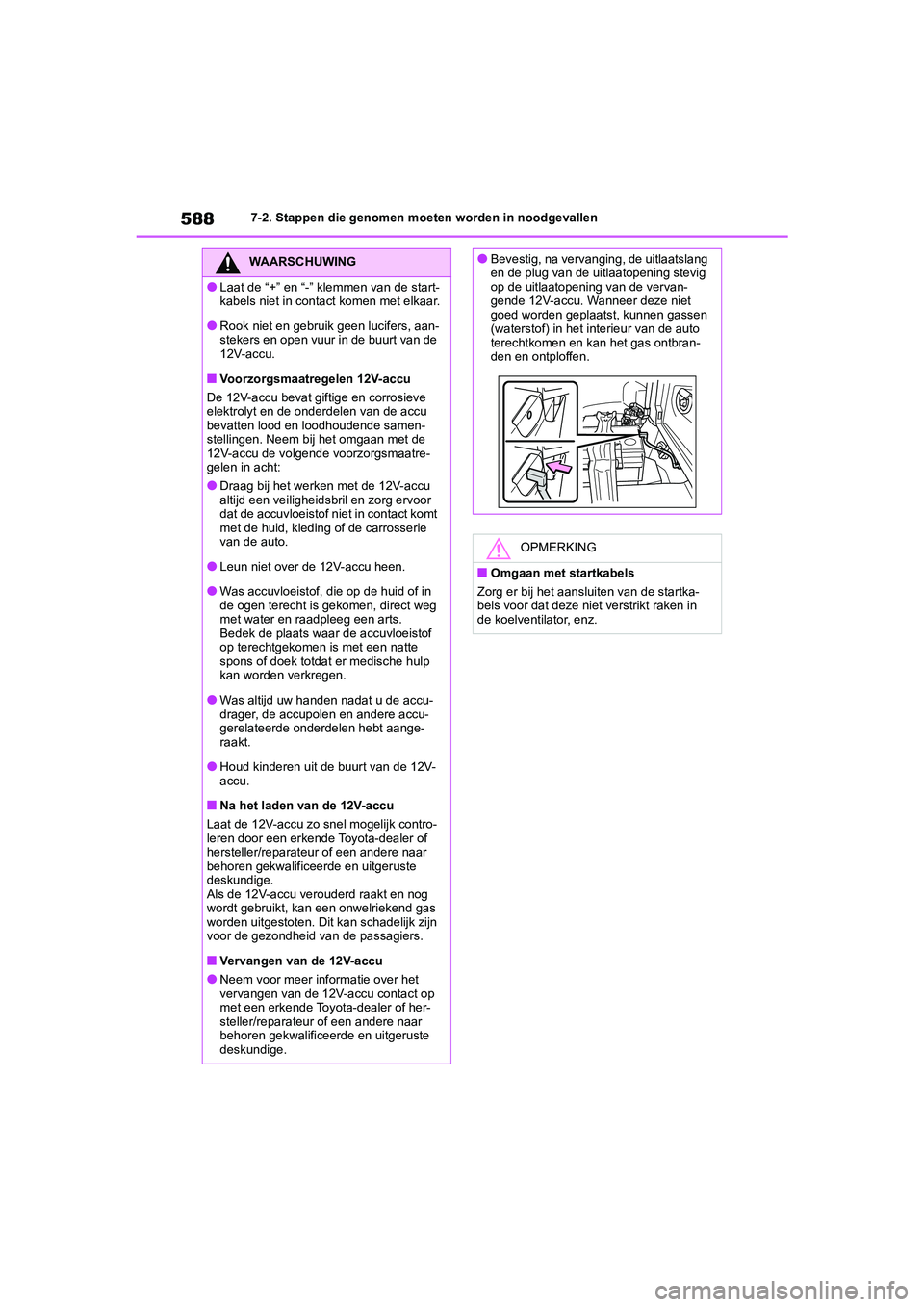

WAARSCHUWING
●Laat de “+” en “-” klemmen van de start-
kabels niet in contact komen met elkaar.
●Rook niet en gebruik geen lucifers, aan-
stekers en open vuur in de buurt van de
12V-accu.
■Voorzorgsmaatregelen 12V-accu
De 12V-accu bevat giftige en corrosieve
elektrolyt en de onderdelen van de accu
bevatten lood en loodhoudende samen-
stellingen. Neem bij het omgaan met de
12V-accu de volgende voorzorgsmaatre-
gelen in acht:
●Draag bij het werken met de 12V-accu
altijd een veiligheidsbril en zorg ervoor
dat de accuvloeistof niet in contact komt
met de huid, kleding of de carrosserie
van de auto.
●Leun niet over de 12V-accu heen.
●Was accuvloeistof, die op de huid of in
de ogen terecht is gekomen, direct weg
met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof
op terechtgekomen is met een natte
spons of doek totdat er medische hulp
kan worden verkregen.
●Was altijd uw handen nadat u de accu-
drager, de accupolen en andere accu-
gerelateerde onderdelen hebt aange-
raakt.
●Houd kinderen uit de buurt van de 12V-
accu.
■Na het laden van de 12V-accu
Laat de 12V-accu zo snel mogelijk contro-
leren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als de 12V-accu verouderd raakt en nog
wordt gebruikt, kan een onwelriekend gas
worden uitgestoten. Dit kan schadelijk zijn
voor de gezondheid van de passagiers.
■Vervangen van de 12V-accu
●Neem voor meer informatie over het
vervangen van de 12V-accu contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Bevestig, na vervanging, de uitlaatslang
en de plug van de uitlaatopening stevig
op de uitlaatopening van de vervan-
gende 12V-accu. Wanneer deze niet
goed worden geplaatst, kunnen gassen
(waterstof) in het interieur van de auto
terechtkomen en kan het gas ontbran-
den en ontploffen.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startka-
bels voor dat deze nie t verstrikt raken in
de koelventilator, enz.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 588 Wednesday, October 9, 2019 11:15 AM

589
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen■Als de koelvloeistoftemperatuur-
meter in het rode
gebied komt of
“Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Koelvloeistoftempera-
tuur te hoog. Breng auto op vei-
lige plaats tot stilstand.
Raadpleeg handleiding) op het
multi-informatiedisplay wordt
weergegeven
1 Breng de auto op een veilige plaats
tot stilstand en schakel de aircondi-
tioning en vervolgens het hybride-
systeem uit.
OPMERKING
■Voorkomen van beschadiging van de
auto
De speciale hulpstartaansluiting moet wor-
den gebruikt als de 12V-accu in een nood-
geval vanuit een andere auto wordt
geladen. Deze kan niet worden gebruikt
als hulpstart voor een andere auto.
Als de motor over verhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.

De naald van de koelvloeistoftempe-
ratuurmeter (
→Blz. 130, 134) komt
in het rode gebied of u merkt dat het
hybridesysteem minder vermogen
levert. (De auto accelereert bijvoor-
beeld niet als het gaspedaal wordt
ingetrapt.)
“Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual”
(Temperatuur koelvloeistof te hoog.
Breng auto op veilige plaats tot stil-
stand. Raadpleeg handleiding) of
“Hybrid System Overheated Output
Power Reduced” (Hybridesysteem
oververhit. Gereduceerd uitgangsver-
mogen) wordt weergegeven op het
multi-informatiedisplay.
Er komt stoom onder de motorkap uit.
Correctieprocedures
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 589 Wednesday, October 9, 2019 11:15 AM
