TOYOTA RAV4 HYBRID 2020 Manuel du propriétaire (in French)

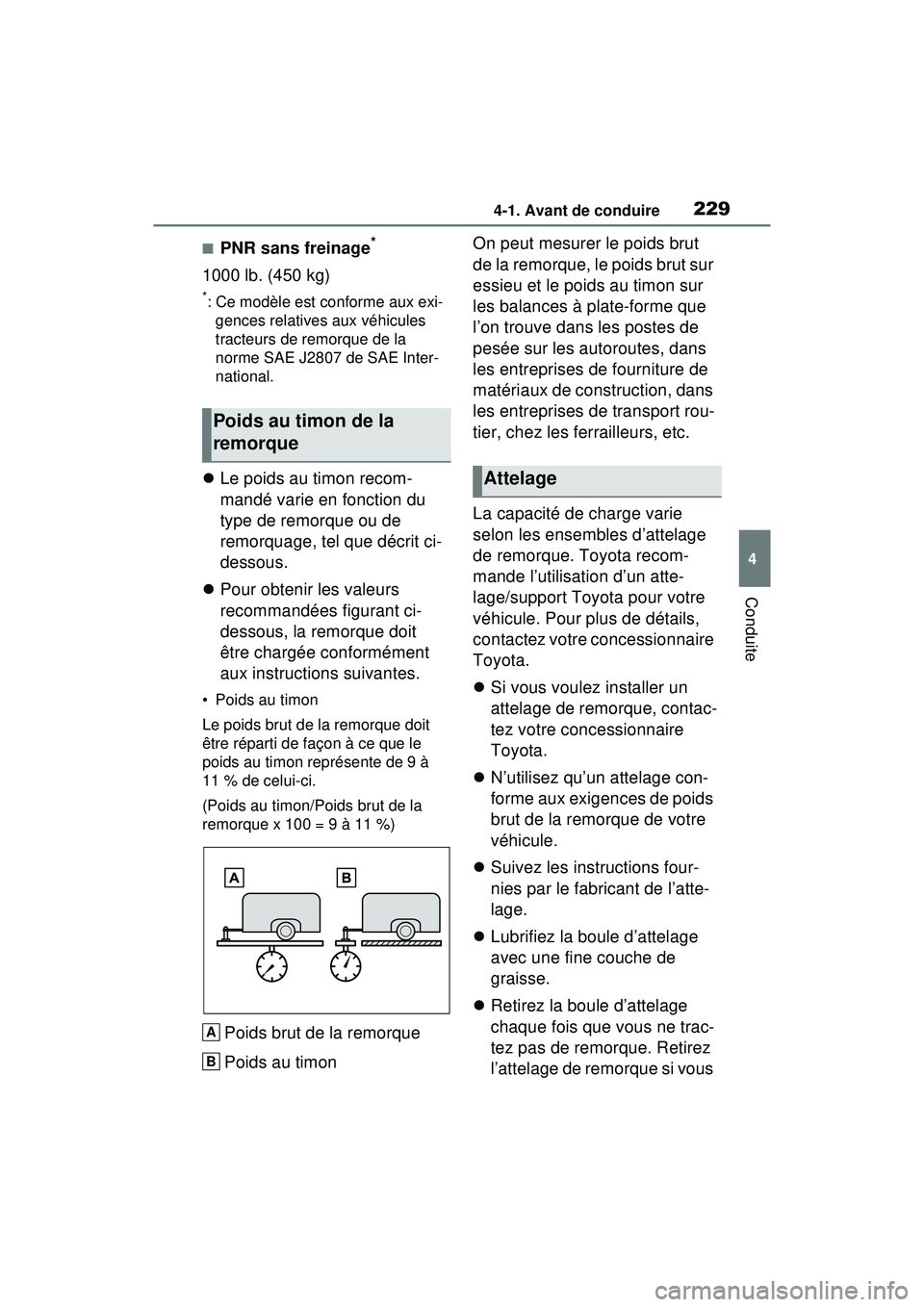

2294-1. Avant de conduire
4
Conduite
■PNR sans freinage*
1000 lb. (450 kg)
*: Ce modèle est conforme aux exi-gences relatives aux véhicules
tracteurs de remorque de la
norme SAE J2807 de SAE Inter-
national.
 Le poids au timon recom-
mandé varie en fonction du
type de remorque ou de
remorquage, tel que décrit ci-
dessous.
 Pour obtenir les valeurs
recommandées figurant ci-
dessous, la remorque doit
être chargée conformément
aux instructions suivantes.
• Poids au timon
Le poids brut de la remorque doit
être réparti de façon à ce que le
poids au timon représente de 9 à
11 % de celui-ci.
(Poids au timon/Poids brut de la
remorque x 100 = 9 à 11 %)
Poids brut de la remorque
Poids au timon On peut mesurer le poids brut
de la remorque, le poids brut sur
essieu et le poids au timon sur
les balances à plate-forme que
l’on trouve dans les postes de
pesée sur les autoroutes, dans
les entreprises de fourniture de
matériaux de construction, dans
les entreprises de transport rou-
tier, chez les ferrailleurs, etc.
La capacité de charge varie
selon les ensembles d’attelage
de remorque. Toyota recom-
mande l’utilisation d’un atte-
lage/support Toyota pour votre
véhicule. Pour plus de détails,
contactez votre concessionnaire
Toyota.

Si vous voulez installer un
attelage de remorque, contac-
tez votre concessionnaire
Toyota.
 N’utilisez qu’un attelage con-
forme aux exigences de poids
brut de la remorque de votre
véhicule.
 Suivez les instructions four-
nies par le fabricant de l’atte-
lage.
 Lubrifiez la boule d’attelage
avec une fine couche de
graisse.
 Retirez la boule d’attelage
chaque fois que vous ne trac-
tez pas de remorque. Retirez
l’attelage de remorque si vous
Poids au timon de la
remorque
A
B
Attelage

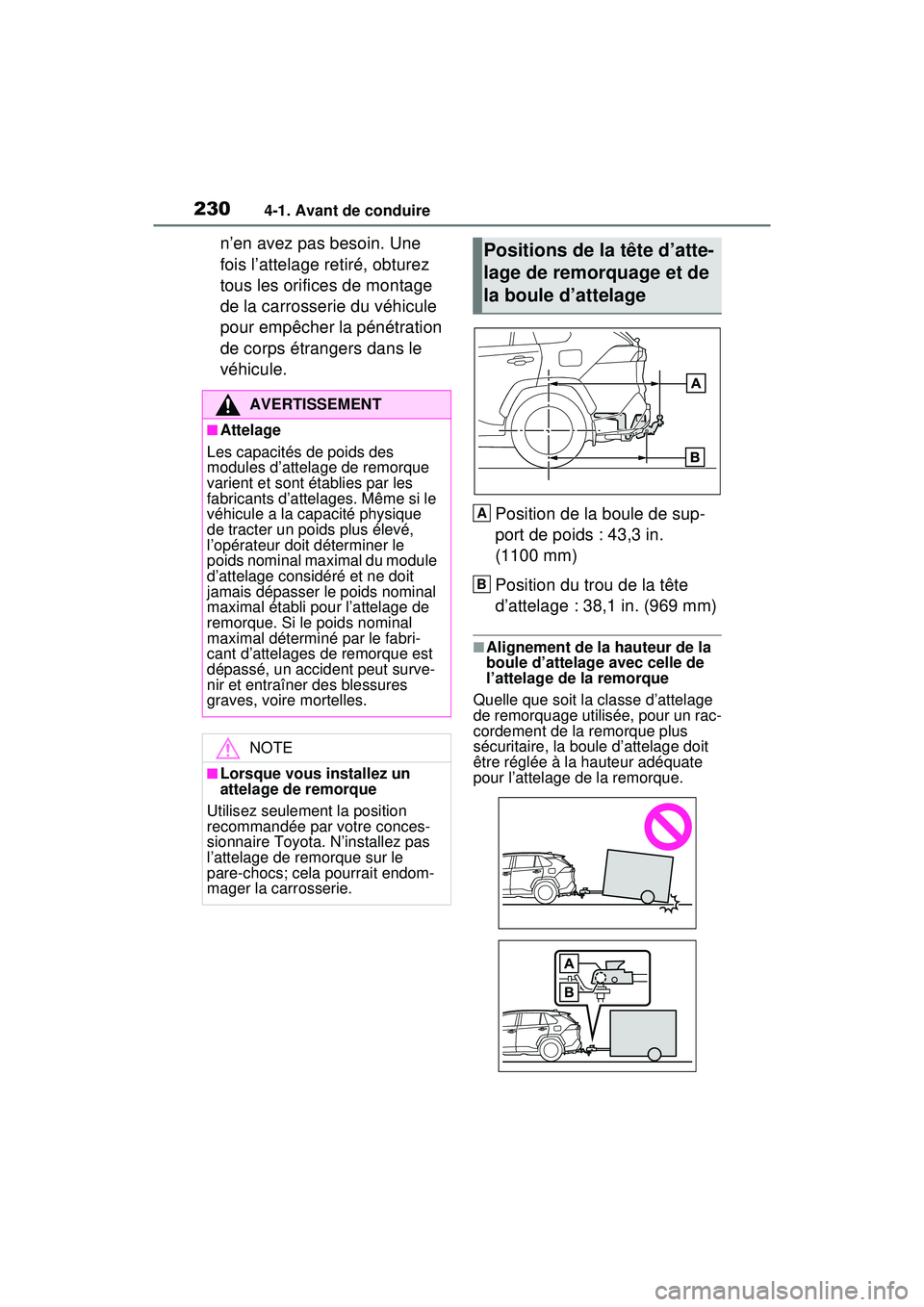

2304-1. Avant de conduire
n’en avez pas besoin. Une
fois l’attelage retiré, obturez
tous les orifices de montage
de la carrosserie du véhicule
pour empêcher la pénétration
de corps étrangers dans le
véhicule.Position de la boule de sup-
port de poids : 43,3 in.
(1100 mm)
Position du trou de la tête
d’attelage : 38,1 in. (969 mm)
■Alignement de la hauteur de la
boule d’attelage avec celle de
l’attelage de la remorque
Quelle que soit la classe d’attelage
de remorquage utilisée, pour un rac-
cordement de la remorque plus
sécuritaire, la boule d’attelage doit
être réglée à la hauteur adéquate
pour l’attelage de la remorque.
AVERTISSEMENT
■Attelage
Les capacités de poids des
modules d’attelage de remorque
varient et sont établies par les
fabricants d’attelages. Même si le
véhicule a la capacité physique
de tracter un poids plus élevé,
l’opérateur doit déterminer le
poids nominal maximal du module
d’attelage considéré et ne doit
jamais dépasser le poids nominal
maximal établi pour l’attelage de
remorque. Si le poids nominal
maximal déterminé par le fabri-
cant d’attelages de remorque est
dépassé, un accident peut surve-
nir et entraîner des blessures
graves, voire mortelles.
NOTE
■Lorsque vous installez un
attelage de remorque
Utilisez seulement la position
recommandée par votre conces-
sionnaire Toyota. N’installez pas
l’attelage de remorque sur le
pare-chocs; cela pourrait endom-
mager la carrosserie.
Positions de la tête d’atte-
lage de remorquage et de
la boule d’attelage
A
B

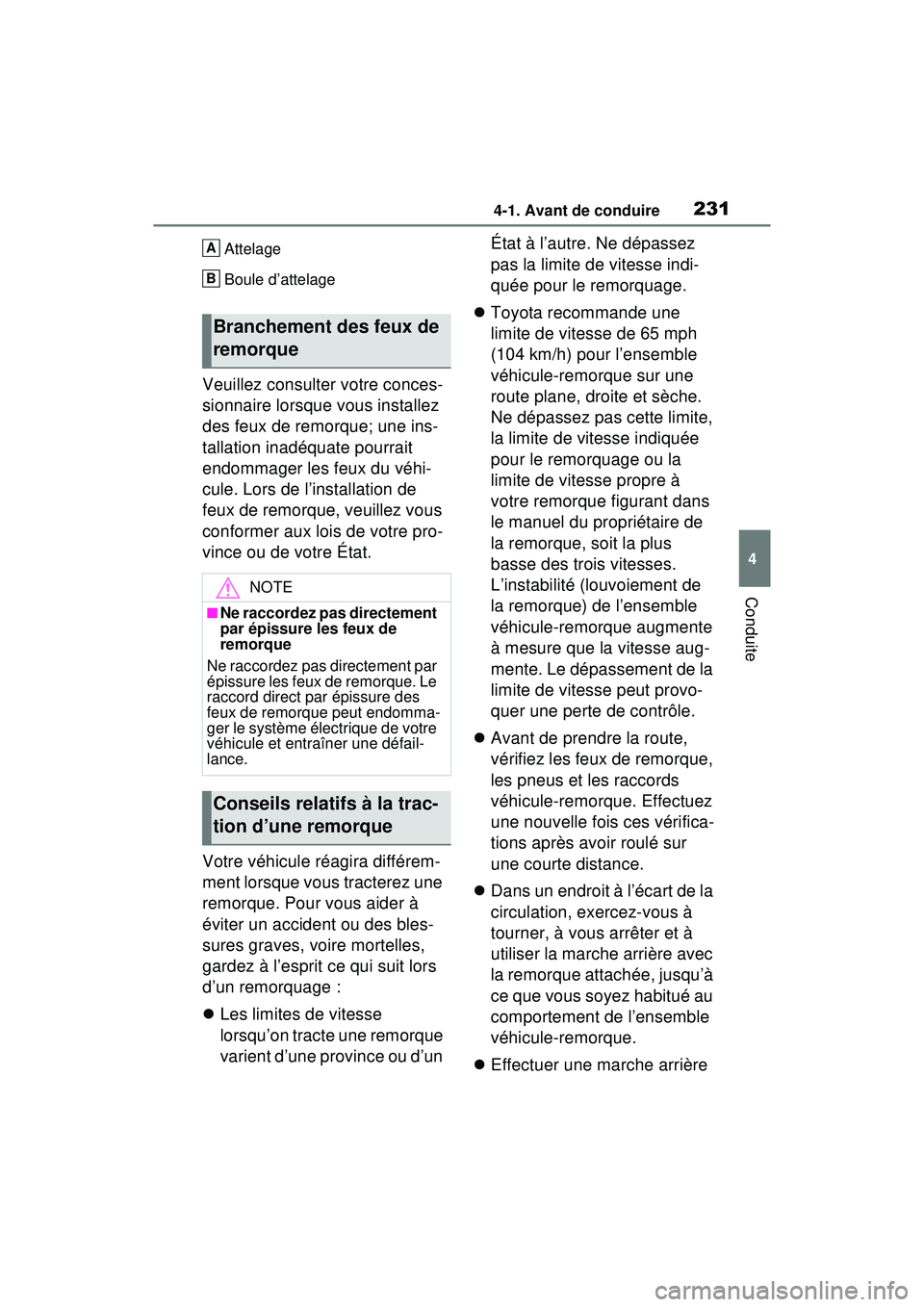

2314-1. Avant de conduire
4
Conduite
Attelage
Boule d’attelage
Veuillez consulter votre conces-
sionnaire lorsque vous installez
des feux de remorque; une ins-
tallation inadéquate pourrait
endommager les feux du véhi-
cule. Lors de l’installation de
feux de remorque, veuillez vous
conformer aux lois de votre pro-
vince ou de votre État.
Votre véhicule réagira différem-
ment lorsque vous tracterez une
remorque. Pour vous aider à
éviter un accident ou des bles-
sures graves, voire mortelles,
gardez à l’esprit ce qui suit lors
d’un remorquage :
Les limites de vitesse
lorsqu’on tracte une remorque
varient d’une province ou d’un État à l’autre. Ne dépassez
pas la limite de vitesse indi-
quée pour le remorquage.
 Toyota recommande une
limite de vitesse de 65 mph
(104 km/h) pour l’ensemble
véhicule-remorque sur une
route plane, droite et sèche.
Ne dépassez pas cette limite,
la limite de vitesse indiquée
pour le remorquage ou la
limite de vitesse propre à
votre remorque figurant dans
le manuel du propriétaire de
la remorque, soit la plus
basse des trois vitesses.
L’instabilité (louvoiement de
la remorque) de l’ensemble
véhicule-remorque augmente
à mesure que la vitesse aug-
mente. Le dépassement de la
limite de vitesse peut provo-
quer une perte de contrôle.
 Avant de prendre la route,
vérifiez les feux de remorque,
les pneus et les raccords
véhicule-remorque. Effectuez
une nouvelle fois ces vérifica-
tions après avoir roulé sur
une courte distance.
 Dans un endroit à l’écart de la
circulation, exercez-vous à
tourner, à vous arrêter et à
utiliser la marche arrière avec
la remorque attachée, jusqu’à
ce que vous soyez habitué au
comportement de l’ensemble
véhicule-remorque.
 Effectuer une marche arrière
Branchement des feux de
remorque
NOTE
■Ne raccordez pas directement
par épissure les feux de
remorque
Ne raccordez pas directement par
épissure les feux de remorque. Le
raccord direct par épissure des
feux de remorque peut endomma-
ger le système électrique de votre
véhicule et entraîner une défail-
lance.
Conseils relatifs à la trac-
tion d’une remorque
A
B

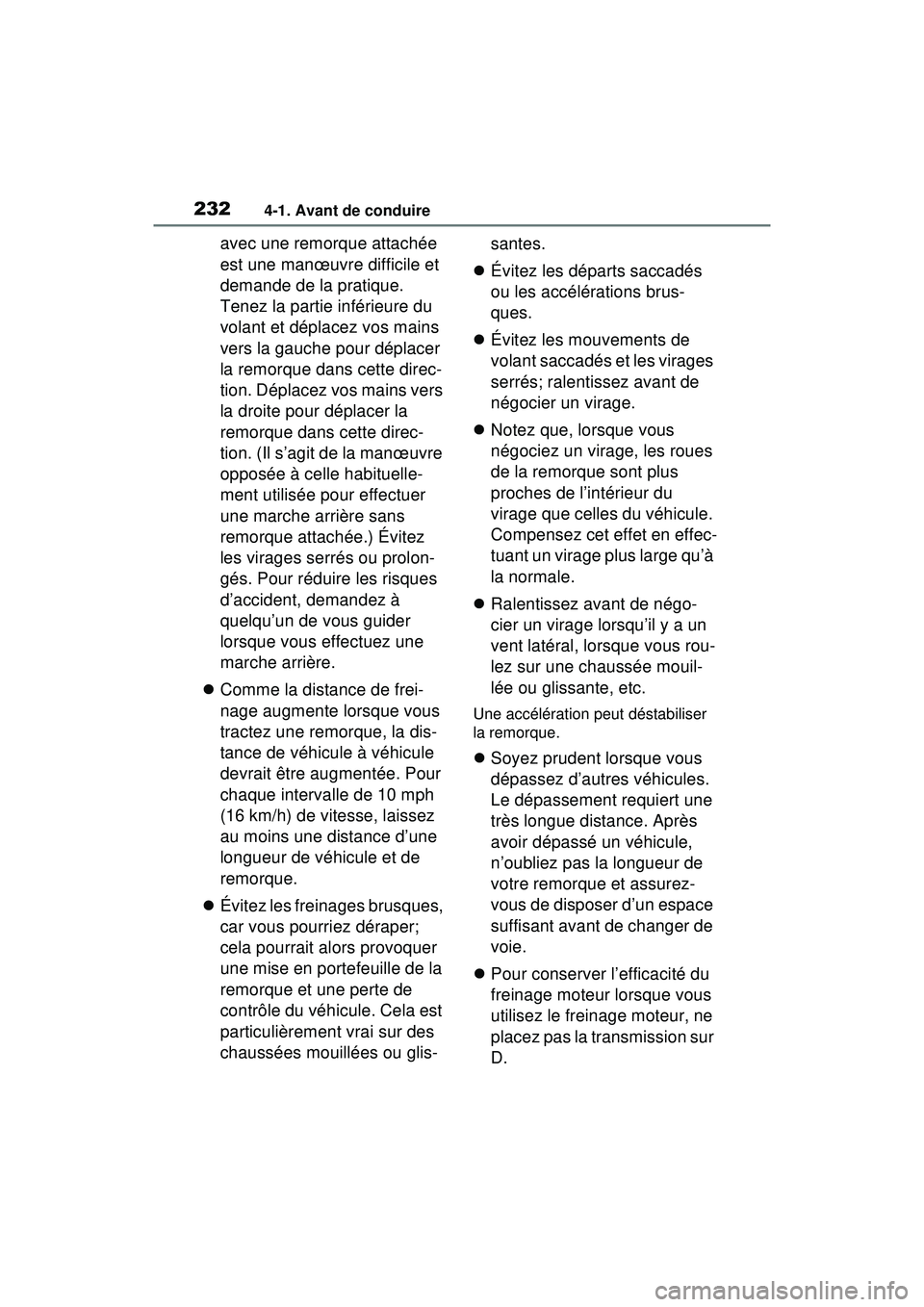

2324-1. Avant de conduire
avec une remorque attachée
est une manœuvre difficile et
demande de la pratique.
Tenez la partie inférieure du
volant et déplacez vos mains
vers la gauche pour déplacer
la remorque dans cette direc-
tion. Déplacez vos mains vers
la droite pour déplacer la
remorque dans cette direc-
tion. (Il s’agit de la manœuvre
opposée à celle habituelle-
ment utilisée pour effectuer
une marche arrière sans
remorque attachée.) Évitez
les virages serrés ou prolon-
gés. Pour réduire les risques
d’accident, demandez à
quelqu’un de vous guider
lorsque vous effectuez une
marche arrière.
 Comme la distance de frei-
nage augmente lorsque vous
tractez une remorque, la dis-
tance de véhicule à véhicule
devrait être augmentée. Pour
chaque intervalle de 10 mph
(16 km/h) de vitesse, laissez
au moins une distance d’une
longueur de véhicule et de
remorque.
 Évitez les freinages brusques,
car vous pourriez déraper;
cela pourrait alors provoquer
une mise en portefeuille de la
remorque et une perte de
contrôle du véhicule. Cela est
particulièrement vrai sur des
chaussées mouillées ou glis- santes.
 Évitez les départs saccadés
ou les accélérations brus-
ques.
 Évitez les mouvements de
volant saccadés et les virages
serrés; ralentissez avant de
négocier un virage.
 Notez que, lorsque vous
négociez un virage, les roues
de la remorque sont plus
proches de l’intérieur du
virage que celles du véhicule.
Compensez cet effet en effec-
tuant un virage plus large qu’à
la normale.
 Ralentissez avant de négo-
cier un virage lorsqu’il y a un
vent latéral, lorsque vous rou-
lez sur une chaussée mouil-
lée ou glissante, etc.
Une accélération peut déstabiliser
la remorque.
Soyez prudent lorsque vous
dépassez d’autres véhicules.
Le dépassement requiert une
très longue distance. Après
avoir dépassé un véhicule,
n’oubliez pas la longueur de
votre remorque et assurez-
vous de disposer d’un espace
suffisant avant de changer de
voie.
 Pour conserver l’efficacité du
freinage moteur lorsque vous
utilisez le freinage moteur, ne
placez pas la transmission sur
D.

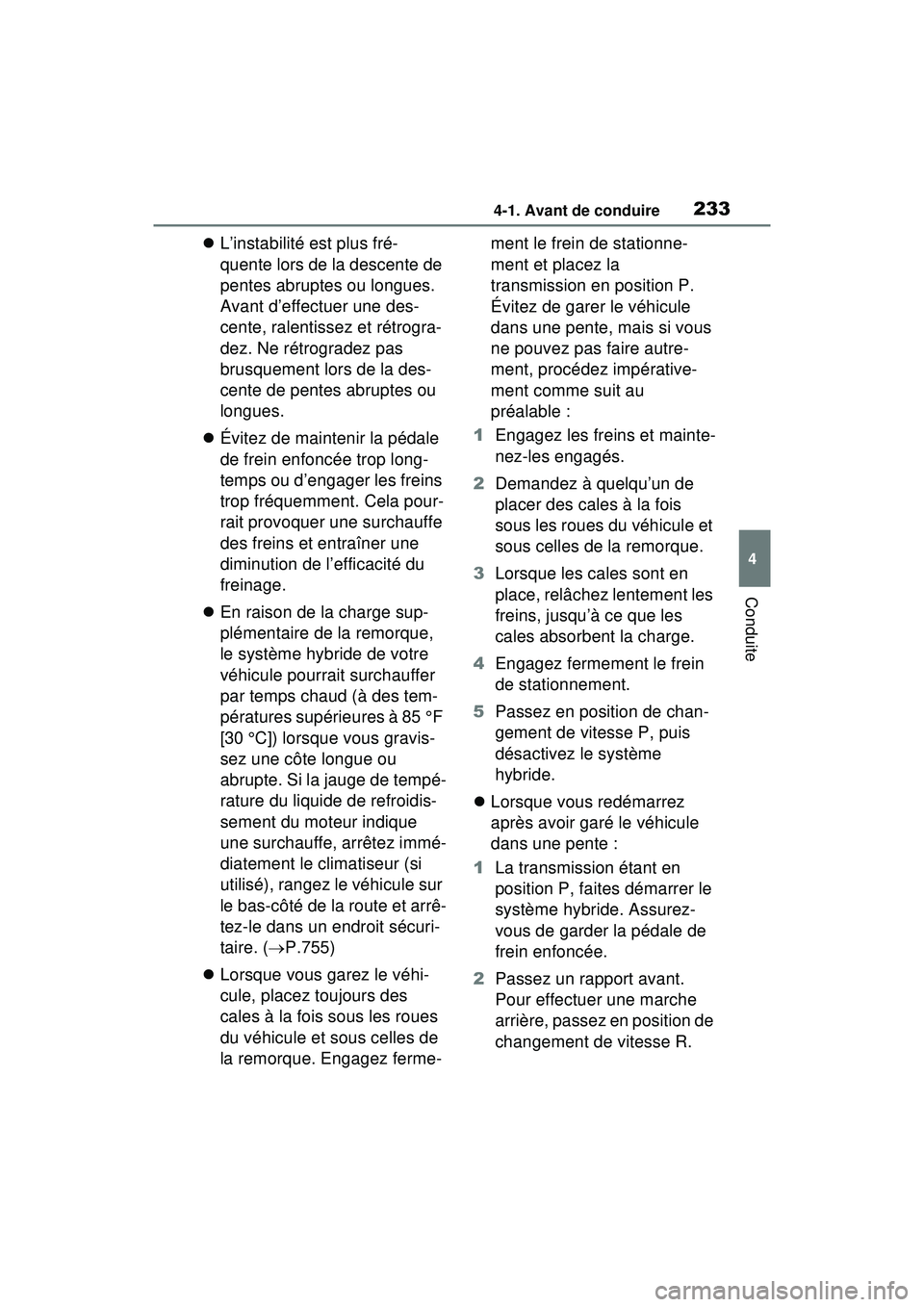

2334-1. Avant de conduire
4
Conduite
L’instabilité est plus fré-
quente lors de la descente de
pentes abruptes ou longues.
Avant d’effectuer une des-
cente, ralentissez et rétrogra-
dez. Ne rétrogradez pas
brusquement lors de la des-
cente de pentes abruptes ou
longues.
 Évitez de maintenir la pédale
de frein enfoncée trop long-
temps ou d’engager les freins
trop fréquemment. Cela pour-
rait provoquer une surchauffe
des freins et entraîner une
diminution de l’efficacité du
freinage.
 En raison de la charge sup-
plémentaire de la remorque,
le système hybride de votre
véhicule pourrait surchauffer
par temps chaud (à des tem-
pératures supérieures à 85 °F
[30 °C]) lorsque vous gravis-
sez une côte longue ou
abrupte. Si la jauge de tempé-
rature du liquide de refroidis-
sement du moteur indique
une surchauffe, arrêtez immé-
diatement le climatiseur (si
utilisé), rangez le véhicule sur
le bas-côté de la route et arrê-
tez-le dans un endroit sécuri-
taire. ( P.755)
 Lorsque vous garez le véhi-
cule, placez toujours des
cales à la fois sous les roues
du véhicule et sous celles de
la remorque. Engagez ferme- ment le frein de stationne-
ment et placez la
transmission en position P.
Évitez de garer le véhicule
dans une pente, mais si vous
ne pouvez pas faire autre-
ment, procédez impérative-
ment comme suit au
préalable :
1 Engagez les freins et mainte-
nez-les engagés.
2 Demandez à quelqu’un de
placer des cales à la fois
sous les roues du véhicule et
sous celles de la remorque.
3 Lorsque les cales sont en
place, relâchez lentement les
freins, jusqu’à ce que les
cales absorbent la charge.
4 Engagez fermement le frein
de stationnement.
5 Passez en position de chan-
gement de vitesse P, puis
désactivez le système
hybride.
 Lorsque vous redémarrez
après avoir garé le véhicule
dans une pente :
1 La transmission étant en
position P, faites démarrer le
système hybride. Assurez-
vous de garder la pédale de
frein enfoncée.
2 Passez un rapport avant.
Pour effectuer une marche
arrière, passez en position de
changement de vitesse R.

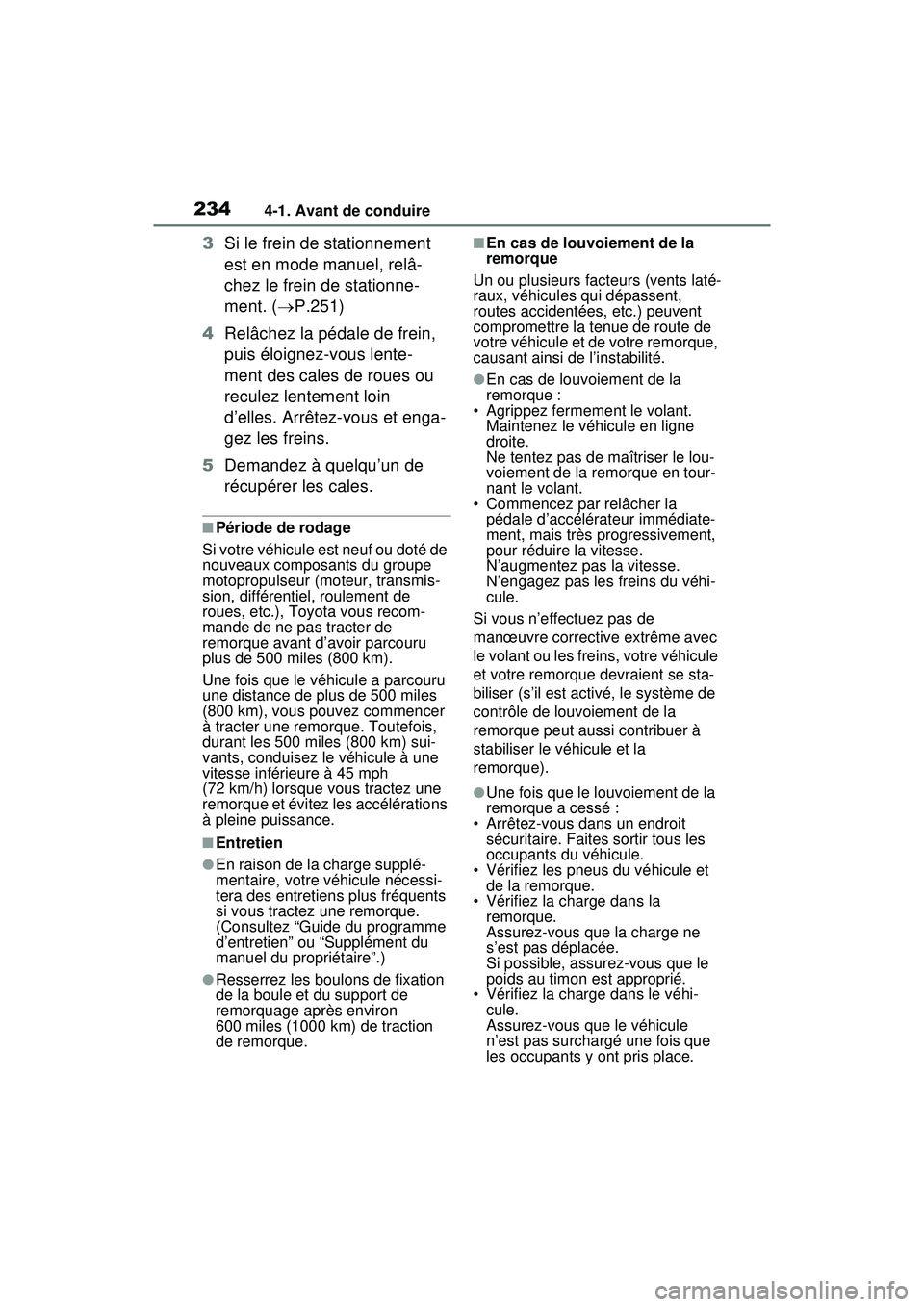

2344-1. Avant de conduire
3Si le frein de stationnement
est en mode manuel, relâ-
chez le frein de stationne-
ment. ( P.251)
4 Relâchez la pédale de frein,
puis éloignez-vous lente-
ment des cales de roues ou
reculez lentement loin
d’elles. Arrêtez-vous et enga-
gez les freins.
5 Demandez à quelqu’un de
récupérer les cales.
■Période de rodage
Si votre véhicule est neuf ou doté de
nouveaux composants du groupe
motopropulseur (moteur, transmis-
sion, différentiel, roulement de
roues, etc.), Toyota vous recom-
mande de ne pas tracter de
remorque avant d’avoir parcouru
plus de 500 miles (800 km).
Une fois que le véhicule a parcouru
une distance de plus de 500 miles
(800 km), vous pouvez commencer
à tracter une remorque. Toutefois,
durant les 500 miles (800 km) sui-
vants, conduisez le véhicule à une
vitesse inférieure à 45 mph
(72 km/h) lorsque vous tractez une
remorque et évitez les accélérations
à pleine puissance.
■Entretien
●En raison de la charge supplé-
mentaire, votre véhicule nécessi-
tera des entretiens plus fréquents
si vous tractez une remorque.
(Consultez “Guide du programme
d’entretien” ou “Supplément du
manuel du propriétaire”.)
●Resserrez les boulons de fixation
de la boule et du support de
remorquage après environ
600 miles (1000 km) de traction
de remorque.
■En cas de louvoiement de la
remorque
Un ou plusieurs facteurs (vents laté-
raux, véhicules qui dépassent,
routes accidentées, etc.) peuvent
compromettre la tenue de route de
votre véhicule et de votre remorque,
causant ainsi de l’instabilité.
●En cas de louvoiement de la
remorque :
• Agrippez fermement le volant. Maintenez le véhicule en ligne
droite.
Ne tentez pas de maîtriser le lou-
voiement de la remorque en tour-
nant le volant.
• Commencez par relâcher la pédale d’accélérateur immédiate-
ment, mais très progressivement,
pour réduire la vitesse.
N’augmentez pas la vitesse.
N’engagez pas les freins du véhi-
cule.
Si vous n’effectuez pas de
manœuvre corrective extrême avec
le volant ou les freins, votre véhicule
et votre remorque devraient se sta-
biliser (s’il est activé, le système de
contrôle de louvoiement de la
remorque peut aussi contribuer à
stabiliser le véhicule et la
remorque).
●Une fois que le louvoiement de la
remorque a cessé :
• Arrêtez-vous dans un endroit
sécuritaire. Faites sortir tous les
occupants du véhicule.
• Vérifiez les pneus du véhicule et
de la remorque.
• Vérifiez la charge dans la remorque.
Assurez-vous que la charge ne
s’est pas déplacée.
Si possible, assurez-vous que le
poids au timon est approprié.
• Vérifiez la charge dans le véhi-
cule.
Assurez-vous que le véhicule
n’est pas surchargé une fois que
les occupants y ont pris place.

2354-1. Avant de conduire
4
Conduite

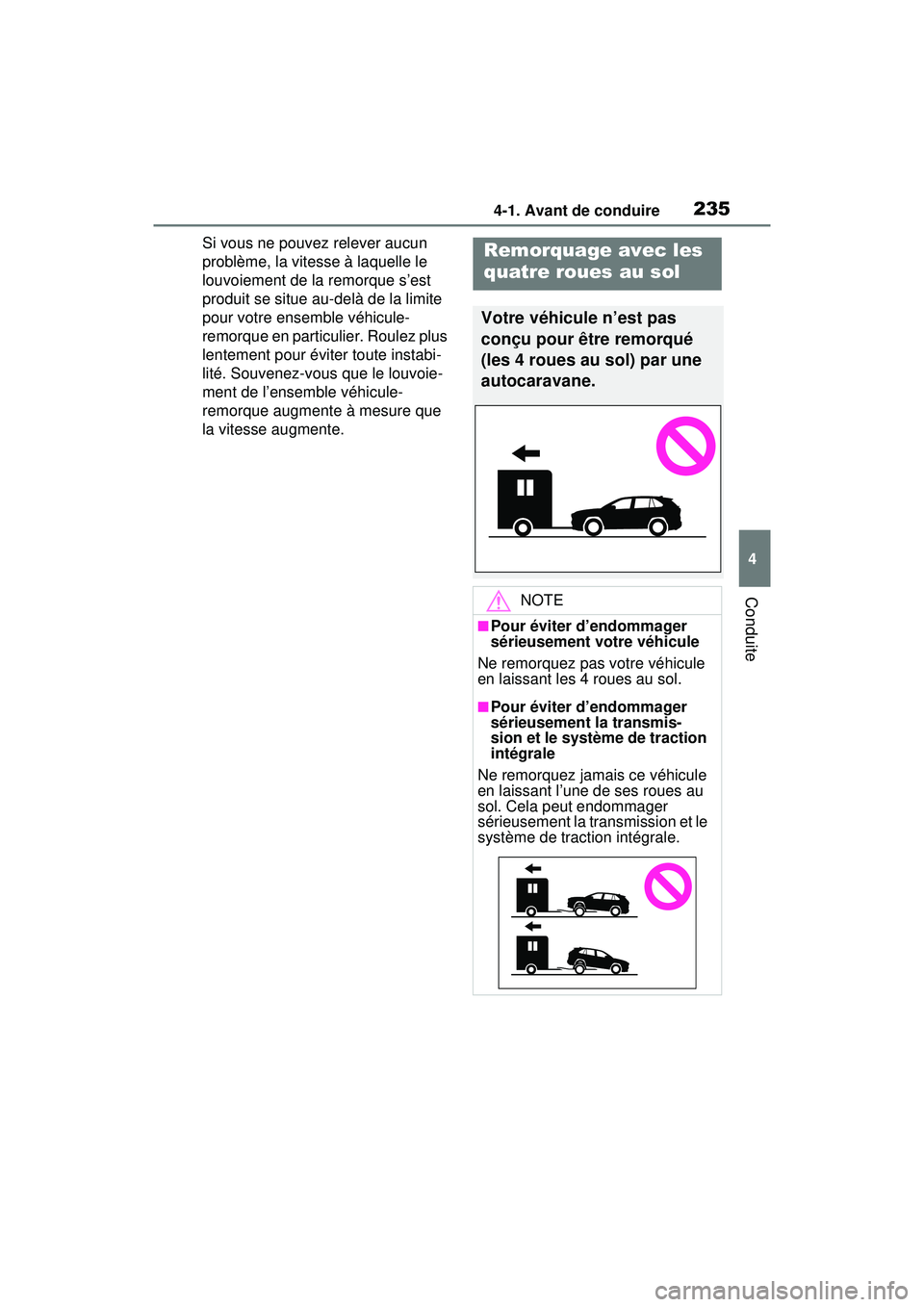

Si vous ne pouvez relever aucun
problème, la vitesse à laquelle le
louvoiement de la remorque s’est
produit se situe au-delà de la limite
pour votre ensemble véhicule-
remorque en particulier. Roulez plus
lentement pour éviter toute instabi-
lité. Souvenez-vous que le louvoie-
ment de l’ensemble véhicule-
remorque augmente à mesure que
la vitesse augmente.Remorquage avec les
quatre roues au sol
Votre véhicule n’est pas
conçu pour être remorqué
(les 4 roues au sol) par une
autocaravane.
NOTE
■Pour éviter d’endommager
sérieusement votre véhicule
Ne remorquez pas votre véhicule
en laissant les 4 roues au sol.
■Pour éviter d’endommager
sérieusement la transmis-
sion et le système de traction
intégrale
Ne remorquez jamais ce véhicule
en laissant l’une de ses roues au
sol. Cela peut endommager
sérieusement la transmission et le
système de traction intégrale.

2364-2. Procédures liées à la conduite
4-2 .Procé dure s liées à la condu ite

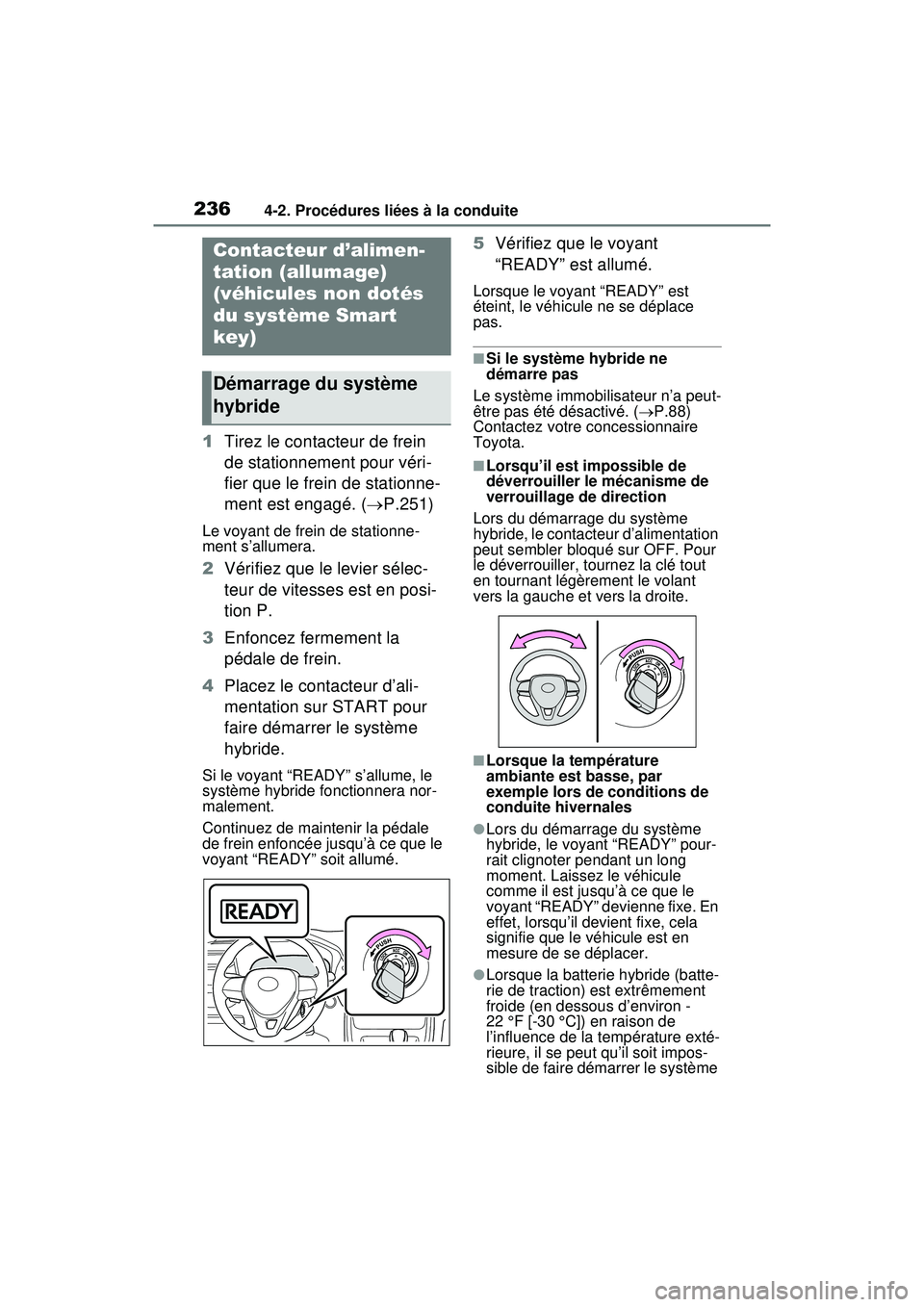

1Tirez le contacteur de frein
de stationnement pour véri-
fier que le frein de stationne-
ment est engagé. ( P.251)
Le voyant de frein de stationne-
ment s’allumera.
2 Vérifiez que le levier sélec-
teur de vitesses est en posi-
tion P.
3 Enfoncez fermement la
pédale de frein.
4 Placez le contacteur d’ali-
mentation sur START pour
faire démarrer le système
hybride.
Si le voyant “READY” s’allume, le
système hybride fonctionnera nor-
malement.
Continuez de maintenir la pédale
de frein enfoncée jusqu’à ce que le
voyant “READY” soit allumé.
5Vérifiez que le voyant
“READY” est allumé.
Lorsque le voyant “READY” est
éteint, le véhicule ne se déplace
pas.
■Si le système hybride ne
démarre pas
Le système immobilisateur n’a peut-
être pas été désactivé. ( P.88)
Contactez votre concessionnaire
Toyota.
■Lorsqu’il est impossible de
déverrouiller le mécanisme de
verrouillage de direction
Lors du démarrage du système
hybride, le contacteur d’alimentation
peut sembler bloqué sur OFF. Pour
le déverrouiller, tournez la clé tout
en tournant légèrement le volant
vers la gauche et vers la droite.
■Lorsque la température
ambiante est basse, par
exemple lors de conditions de
conduite hivernales
●Lors du démarrage du système
hybride, le voyant “READY” pour-
rait clignoter pendant un long
moment. Laissez le véhicule
comme il est jusqu’à ce que le
voyant “READY” devienne fixe. En
effet, lorsqu’il devient fixe, cela
signifie que le véhicule est en
mesure de se déplacer.
●Lorsque la batterie hybride (batte-
rie de traction) est extrêmement
froide (en dessous d’environ -
22 °F [-30 °C]) en raison de
l’influence de la température exté-
rieure, il se peut qu’il soit impos-
sible de faire démarrer le système
Contacteur d’alimen-
tation (allumage)
(véhicules non dotés
du système Smart
key)
Démarrage du système
hybride

2374-2. Procédures liées à la conduite
4
Conduite

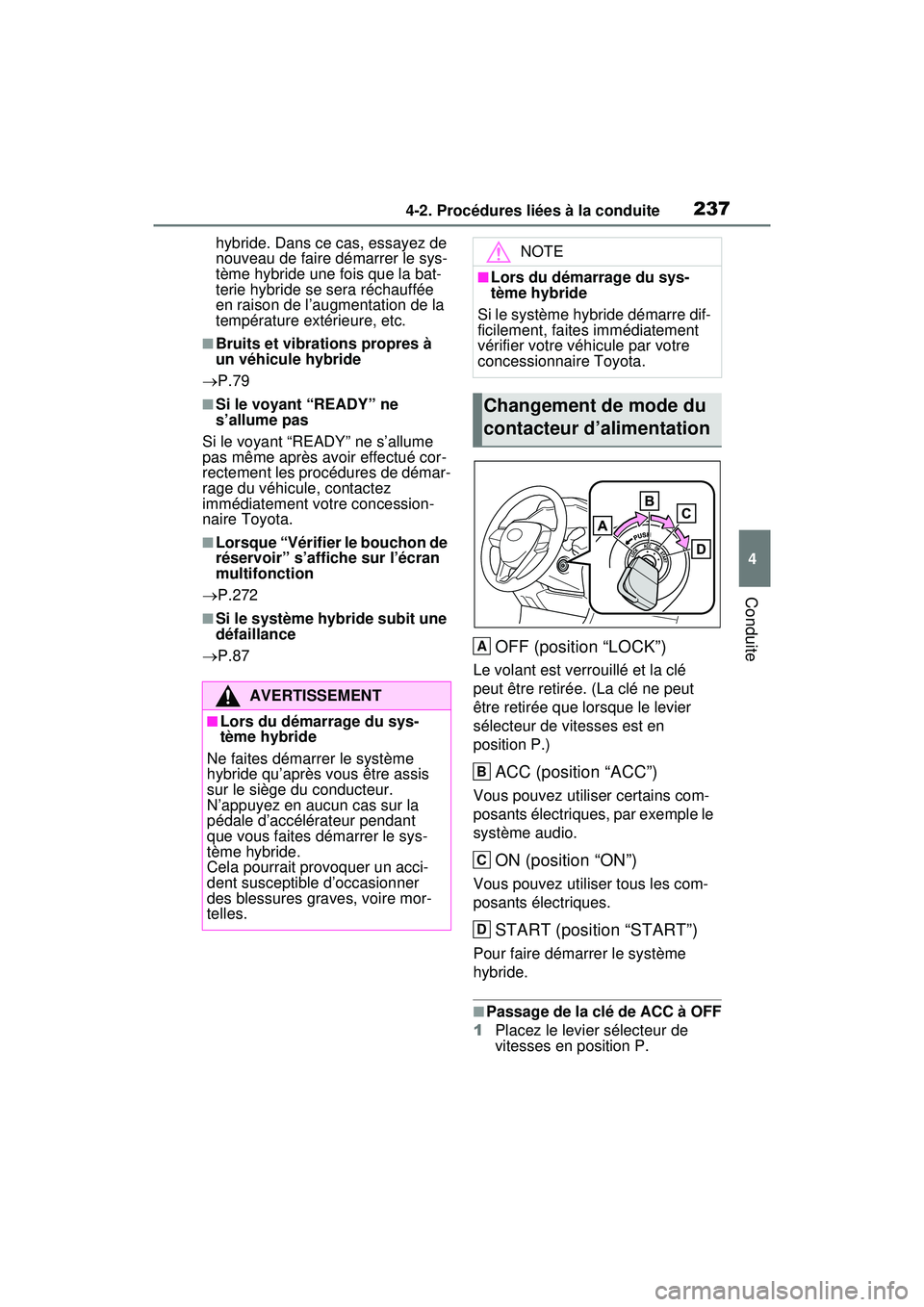

hybride. Dans ce cas, essayez de
nouveau de faire démarrer le sys-
tème hybride une fois que la bat-
terie hybride se sera réchauffée
en raison de l’augmentation de la
température extérieure, etc.
■Bruits et vibrations propres à
un véhicule hybride
 P.79
■Si le voyant “READY” ne
s’allume pas
Si le voyant “READY” ne s’allume
pas même après avoir effectué cor-
rectement les procédures de démar-
rage du véhicule, contactez
immédiatement votre concession-
naire Toyota.
■Lorsque “Vérifier le bouchon de
réservoir” s’affiche sur l’écran
multifonction
 P.272
■Si le système hybride subit une
défaillance
 P.87
OFF (position “LOCK”)
Le volant est verrouillé et la clé
peut être retirée. (La clé ne peut
être retirée que lorsque le levier
sélecteur de vitesses est en
position P.)
ACC (position “ACC”)
Vous pouvez utiliser certains com-
posants électriques, par exemple le
système audio.
ON (position “ON”)
Vous pouvez utiliser tous les com-
posants électriques.
START (position “START”)
Pour faire démarrer le système
hybride.
■Passage de la clé de ACC à OFF
1 Placez le levier sélecteur de
vitesses en position P.
AVERTISSEMENT
■Lors du démarrage du sys-
tème hybride
Ne faites démarrer le système
hybride qu’après vous être assis
sur le siège du conducteur.
N’appuyez en aucun cas sur la
pédale d’accélérateur pendant
que vous faites démarrer le sys-
tème hybride.
Cela pourrait provoquer un acci-
dent susceptible d’occasionner
des blessures graves, voire mor-
telles.
NOTE
■Lors du démarrage du sys-
tème hybride
Si le système hybride démarre dif-
ficilement, faites immédiatement
vérifier votre véhicule par votre
concessionnaire Toyota.
Changement de mode du
contacteur d’alimentation
A
B
C
D

2384-2. Procédures liées à la conduite

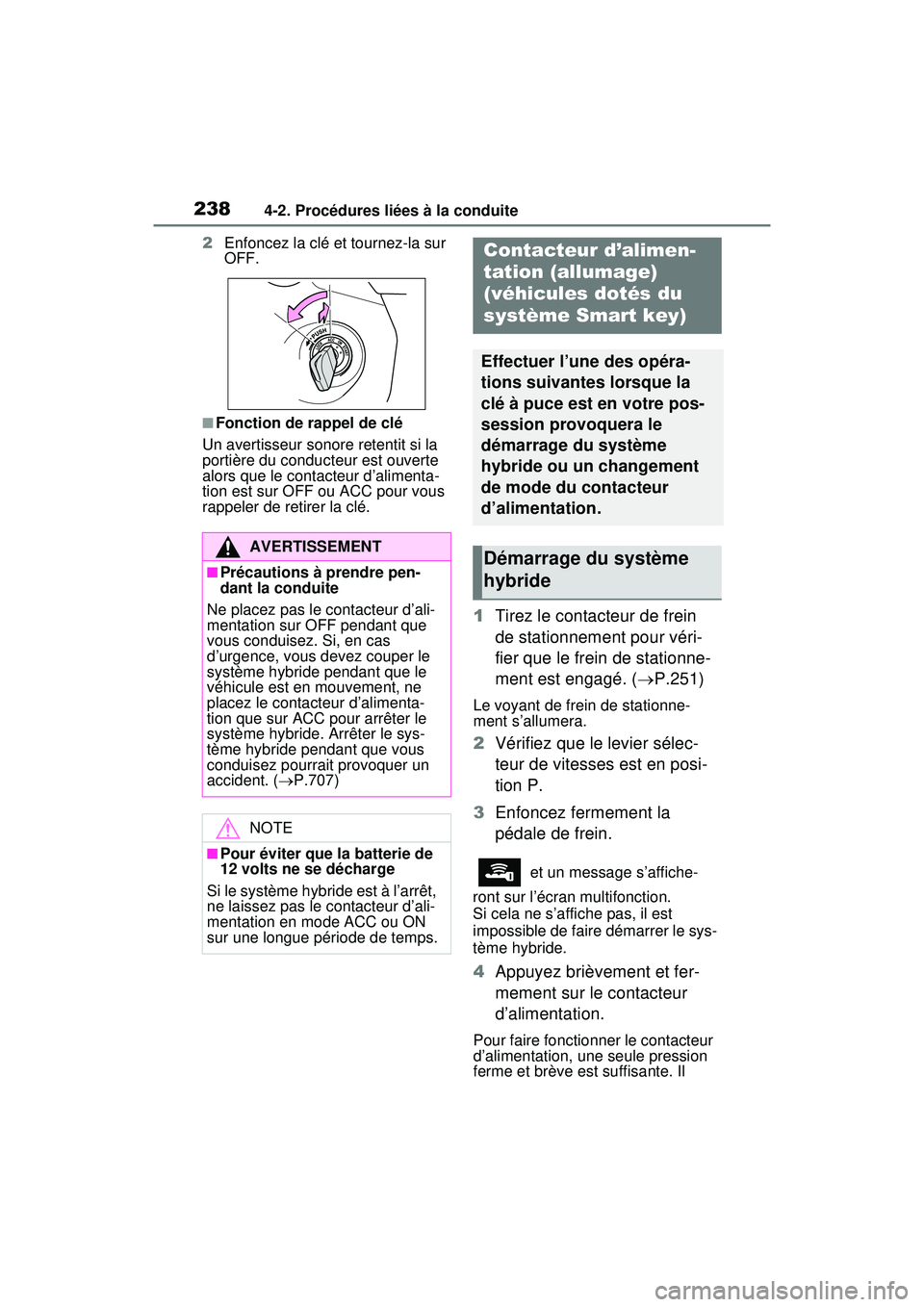

2Enfoncez la clé et tournez-la sur
OFF.
■Fonction de rappel de clé
Un avertisseur sonore retentit si la
portière du conducteur est ouverte
alors que le contacteur d’alimenta-
tion est sur OFF ou ACC pour vous
rappeler de retirer la clé.
1 Tirez le contacteur de frein
de stationnement pour véri-
fier que le frein de stationne-
ment est engagé. ( P.251)
Le voyant de frein de stationne-
ment s’allumera.
2 Vérifiez que le levier sélec-
teur de vitesses est en posi-
tion P.
3 Enfoncez fermement la
pédale de frein.
et un message s’affiche-
ront sur l’écran multifonction.
Si cela ne s’affiche pas, il est
impossible de faire démarrer le sys-
tème hybride.
4 Appuyez brièvement et fer-
mement sur le contacteur
d’alimentation.
Pour faire fonctionner le contacteur
d’alimentation, une seule pression
ferme et brève est suffisante. Il
AVERTISSEMENT
■Précautions à prendre pen-
dant la conduite
Ne placez pas le contacteur d’ali-
mentation sur OFF pendant que
vous conduisez. Si, en cas
d’urgence, vous devez couper le
système hybride pendant que le
véhicule est en mouvement, ne
placez le contacteur d’alimenta-
tion que sur ACC pour arrêter le
système hybride. Arrêter le sys-
tème hybride pendant que vous
conduisez pourrait provoquer un
accident. ( P.707)
NOTE
■Pour éviter que la batterie de
12 volts ne se décharge
Si le système hybride est à l’arrêt,
ne laissez pas le contacteur d’ali-
mentation en mode ACC ou ON
sur une longue période de temps.
Contacteur d’alimen-
tation (allumage)
(véhicules dotés du
système Smart key)
Effectuer l’une des opéra-
tions suivantes lorsque la
clé à puce est en votre pos-
session provoquera le
démarrage du système
hybride ou un changement
de mode du contacteur
d’alimentation.
Démarrage du système
hybride
