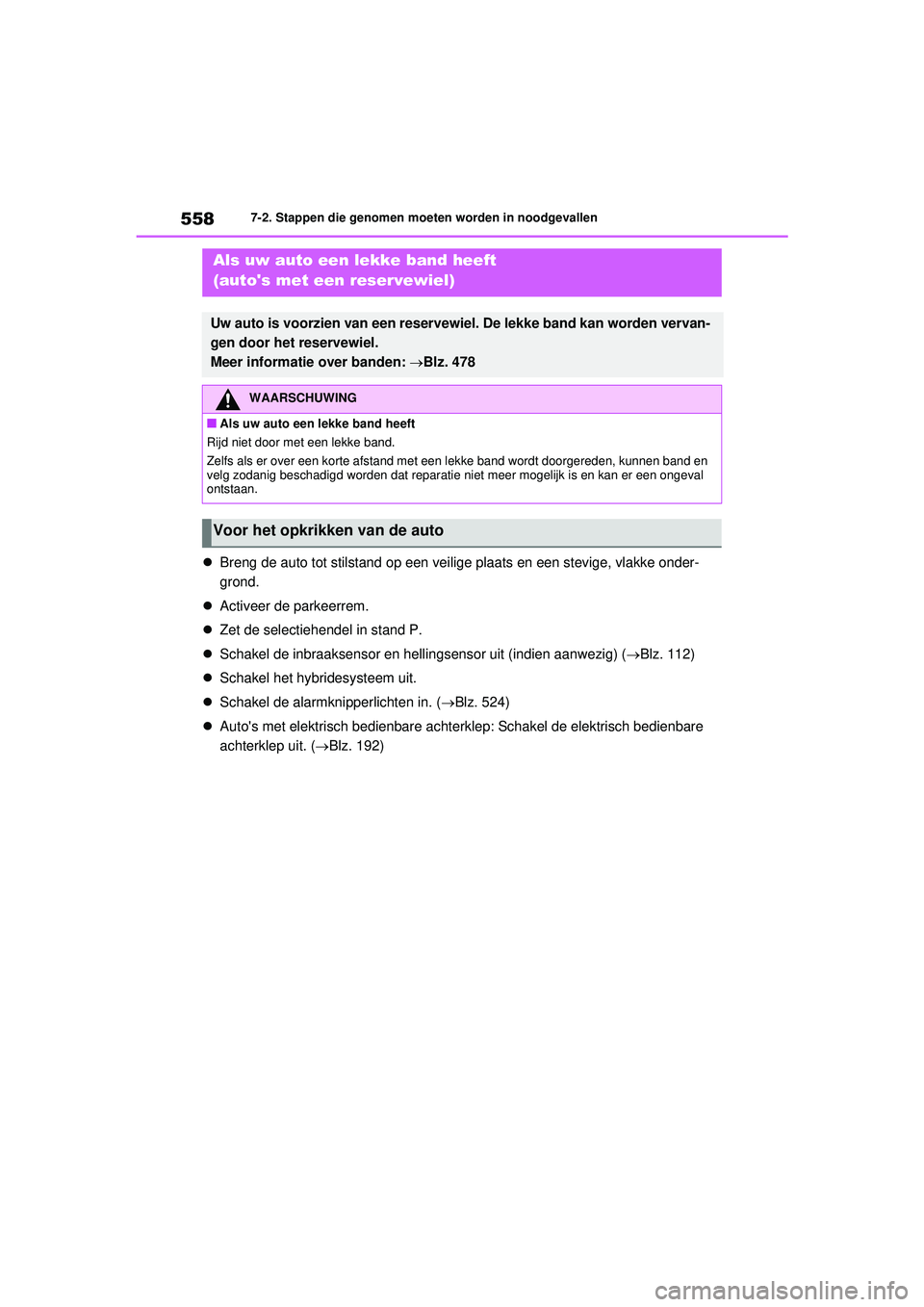

5587-2. Stappen die genomen moeten worden in noodgevallen
Breng de auto tot stilstand op een veilige plaats en een stevige, vlakke onder-
grond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P.
 Schakel de inbraaksensor en hellingsensor uit (indien aanwezig) ( Blz. 112)
 Schakel het hybridesysteem uit.
 Schakel de alarmknipperlichten in. ( Blz. 524)
 Auto's met elektrisch bedienbare achterklep: Schakel de elektrisch bedienbare
achterklep uit. ( Blz. 192)
Als uw auto een lekke band heeft
(auto's met een reservewiel)
Uw auto is voorzien van een reservewiel. De lekke band kan worden vervan-
gen door het reservewiel.
Meer informatie over banden: Blz. 478
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden, kunnen band en
velg zodanig beschadigd worden dat reparatie niet meer mogelijk is en kan er een ongeval
ontstaan.
Voor het opkrikken van de auto
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 558 Wednesday, July 29, 2020 9:01 AM

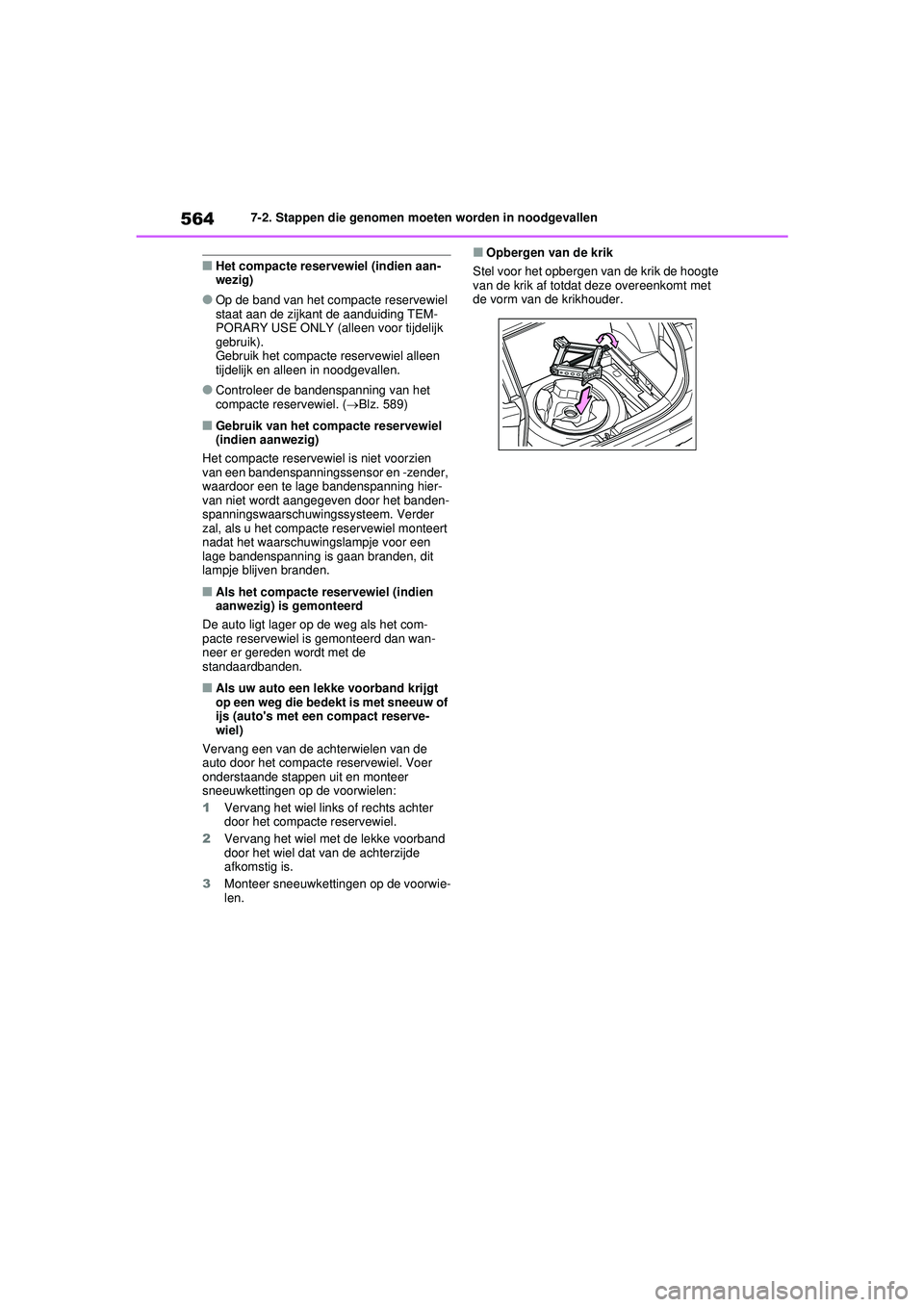

5647-2. Stappen die genomen moeten worden in noodgevallen
■Het compacte reservewiel (indien aan-
wezig)
●Op de band van het compacte reservewiel
staat aan de zijkant de aanduiding TEM-
PORARY USE ONLY (alleen voor tijdelijk
gebruik).
Gebruik het compacte reservewiel alleen
tijdelijk en alleen in noodgevallen.
●Controleer de bandenspanning van het
compacte reservewiel. (Blz. 589)
■Gebruik van het compacte reservewiel
(indien aanwezig)
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zender,
waardoor een te lage bandenspanning hier-
van niet wordt aangegeven door het banden-
spanningswaarschuwingssysteem. Verder
zal, als u het compacte reservewiel monteert
nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit
lampje blijven branden.
■Als het compacte reservewiel (indien
aanwezig) is gemonteerd
De auto ligt lager op de weg als het com-
pacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de
standaardbanden.
■Als uw auto een lekke voorband krijgt
op een weg die bedekt is met sneeuw of
ijs (auto's met een compact reserve-
wiel)
Vervang een van de achterwielen van de
auto door het compacte reservewiel. Voer
onderstaande stappen uit en monteer
sneeuwkettingen op de voorwielen:
1 Vervang het wiel links of rechts achter
door het compacte reservewiel.
2 Vervang het wiel met de lekke voorband
door het wiel dat van de achterzijde
afkomstig is.
3 Monteer sneeuwkettingen op de voorwie-
len.
■Opbergen van de krik
Stel voor het opbergen van de krik de hoogte
van de krik af totdat deze overeenkomt met
de vorm van de krikhouder.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 564 Wednesday, July 29, 2020 9:01 AM

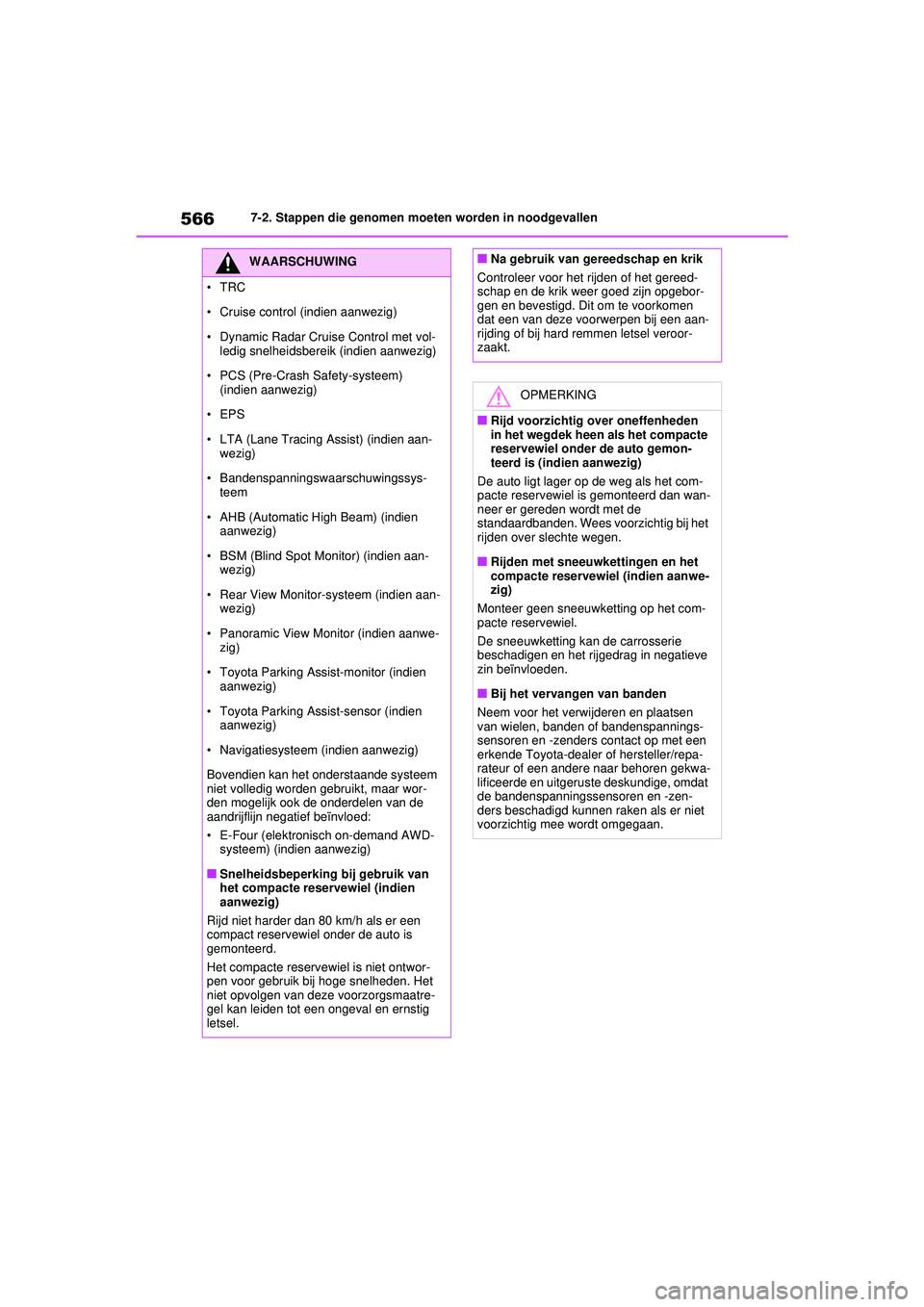

5667-2. Stappen die genomen moeten worden in noodgevallen
WAARSCHUWING
•TRC
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control met vol-ledig snelheidsbereik (indien aanwezig)
• PCS (Pre-Crash Safety-systeem) (indien aanwezig)
• EPS
• LTA (Lane Tracing Assist) (indien aan- wezig)
• Bandenspanningswaarschuwingssys- teem
• AHB (Automatic High Beam) (indien aanwezig)
• BSM (Blind Spot Monitor) (indien aan- wezig)
• Rear View Monitor-systeem (indien aan- wezig)
• Panoramic View Monitor (indien aanwe- zig)
• Toyota Parking Assist-monitor (indien aanwezig)
• Toyota Parking Assist-sensor (indien aanwezig)
• Navigatiesysteem (indien aanwezig)
Bovendien kan het onderstaande systeem
niet volledig worden gebruikt, maar wor-
den mogelijk ook de onderdelen van de
aandrijflijn negatief beïnvloed:
• E-Four (elektronisch on-demand AWD- systeem) (indien aanwezig)
■Snelheidsbeperking bij gebruik van
het compacte reservewiel (indien
aanwezig)
Rijd niet harder dan 80 km/h als er een
compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet ontwor-
pen voor gebruik bij hoge snelheden. Het
niet opvolgen van deze voorzorgsmaatre-
gel kan leiden tot een ongeval en ernstig
letsel.
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereed-
schap en de krik weer goed zijn opgebor-
gen en bevestigd. Dit om te voorkomen
dat een van deze voorwerpen bij een aan-
rijding of bij hard remmen letsel veroor-
zaakt.
OPMERKING
■Rijd voorzichtig over oneffenheden
in het wegdek heen als het compacte
reservewiel onder de auto gemon-
teerd is (indien aanwezig)
De auto ligt lager op de weg als het com-
pacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de
standaardbanden. Wees voorzichtig bij het
rijden over slechte wegen.
■Rijden met sneeuwkettingen en het
compacte reservewiel (indien aanwe-
zig)
Monteer geen sneeuwketting op het com-
pacte reservewiel.
De sneeuwketting kan de carrosserie
beschadigen en het rijgedrag in negatieve
zin beïnvloeden.
■Bij het vervangen van banden
Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspannings-
sensoren en -zenders contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige, omdat
de bandenspanningssensoren en -zen-
ders beschadigd kunnen raken als er niet
voorzichtig mee wordt omgegaan.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 566 Wednesday, July 29, 2020 9:01 AM

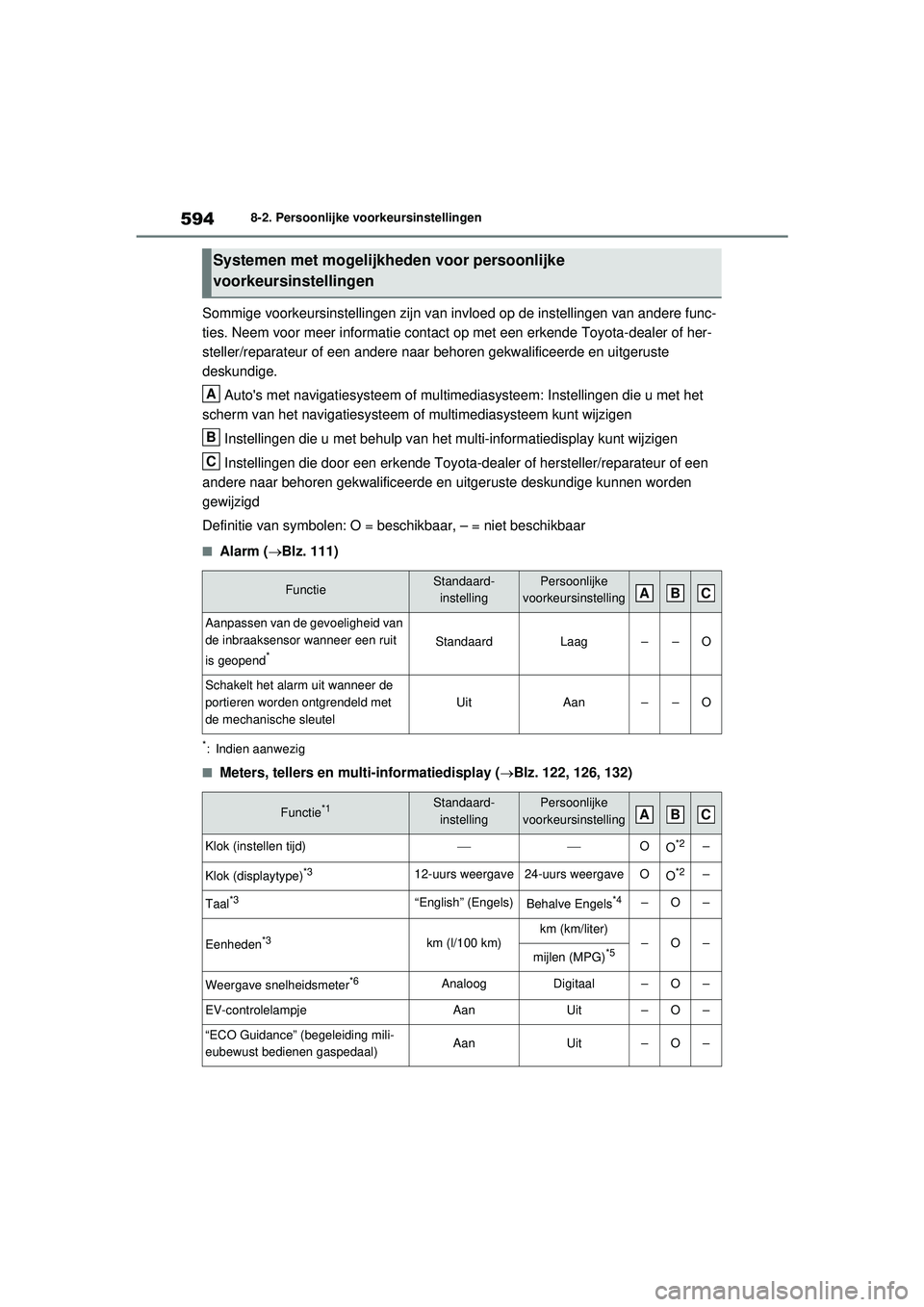

5948-2. Persoonlijke voorkeursinstellingen
Sommige voorkeursinstellingen zijn van invloed op de instellingen van andere func-
ties. Neem voor meer informatie contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Auto's met navigatiesysteem of multimediasysteem: Instellingen die u met het
scherm van het navigatiesysteem of multimediasysteem kunt wijzigen
Instellingen die u met behulp van het multi-informatiedisplay kunt wijzigen
Instellingen die door een erkende Toyota-d ealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige kunnen worden
gewijzigd
Definitie van symbolen: O = beschikbaar, – = niet beschikbaar
■Alarm ( Blz. 111)
*: Indien aanwezig
■Meters, tellers en multi-informatiedisplay ( Blz. 122, 126, 132)
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen
FunctieStandaard-
instellingPersoonlijke
voorkeursinstelling
Aanpassen van de gevoeligheid van
de inbraaksensor wanneer een ruit
is geopend
*StandaardLaag––O
Schakelt het alarm uit wanneer de
portieren worden ontgrendeld met
de mechanische sleutel
UitAan––O
Functie*1Standaard-
instelling Persoonlijke
voorkeursinstelling
Klok (instellen tijd)OO*2–
Klok (displaytype)*312-uurs weergave24-uurs weergaveOO*2–
Taal*3“English” (Engels)Behalve Engels*4–O–
Eenheden*3km (l/100 km)km (km/liter)–O–mijlen (MPG)*5
Weergave snelheidsmeter*6AnaloogDigitaal–O–
EV-controlelampjeAanUit–O–
“ECO Guidance” (begeleiding mili-
eubewust bedienen gaspedaal)AanUit–O–
A
B
C
ABC
ABC
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 594 Wednesday, July 29, 2020 9:01 AM

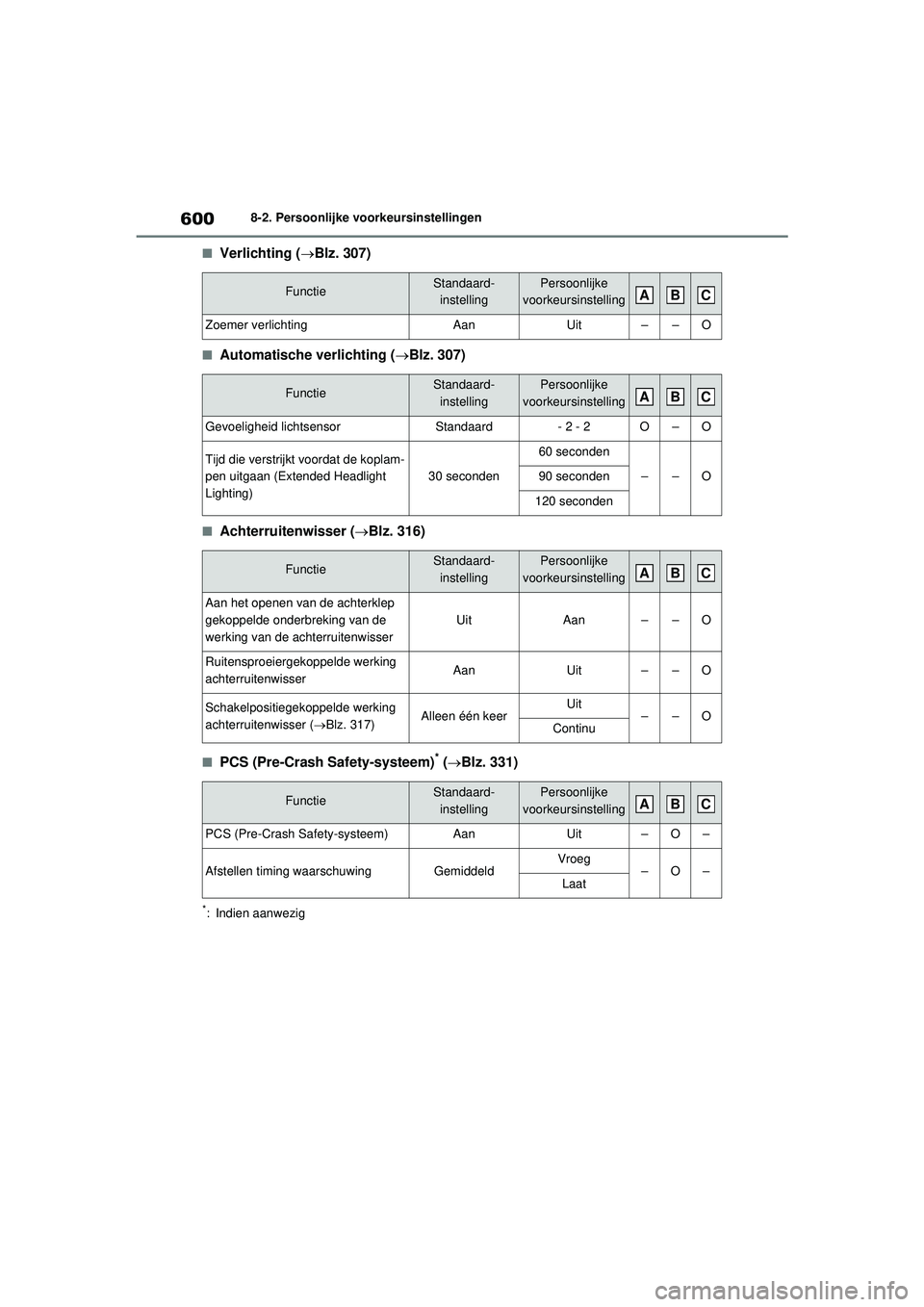

6008-2. Persoonlijke voorkeursinstellingen
■Verlichting (Blz. 307)
■Automatische verlichting ( Blz. 307)
■Achterruitenwisser (Blz. 316)
■PCS (Pre-Crash Safety-systeem)* (Blz. 331)
*: Indien aanwezig
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
Zoemer verlichtingAanUit––O
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
Gevoeligheid lichtsensorStandaard- 2 - 2O–O
Tijd die verstrijkt voordat de koplam-
pen uitgaan (Extended Headlight
Lighting)
30 seconden
60 seconden
––O90 seconden
120 seconden
FunctieStandaard- instelling Persoonlijke
voorkeursinstelling
Aan het openen van de achterklep
gekoppelde onderbreking van de
werking van de achterruitenwisser
UitAan––O
Ruitensproeiergekoppelde werking
achterruitenwisserAanUit––O
Schakelpositiegekoppelde werking
achterruitenwisser ( Blz. 317)Alleen één keerUit––OContinu
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
PCS (Pre-Crash Safety-systeem)AanUit–O–
Afstellen timing waarschuwingGemiddeldVroeg–O–Laat
ABC
ABC
ABC
ABC
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 600 Wednesday, July 29, 2020 9:01 AM

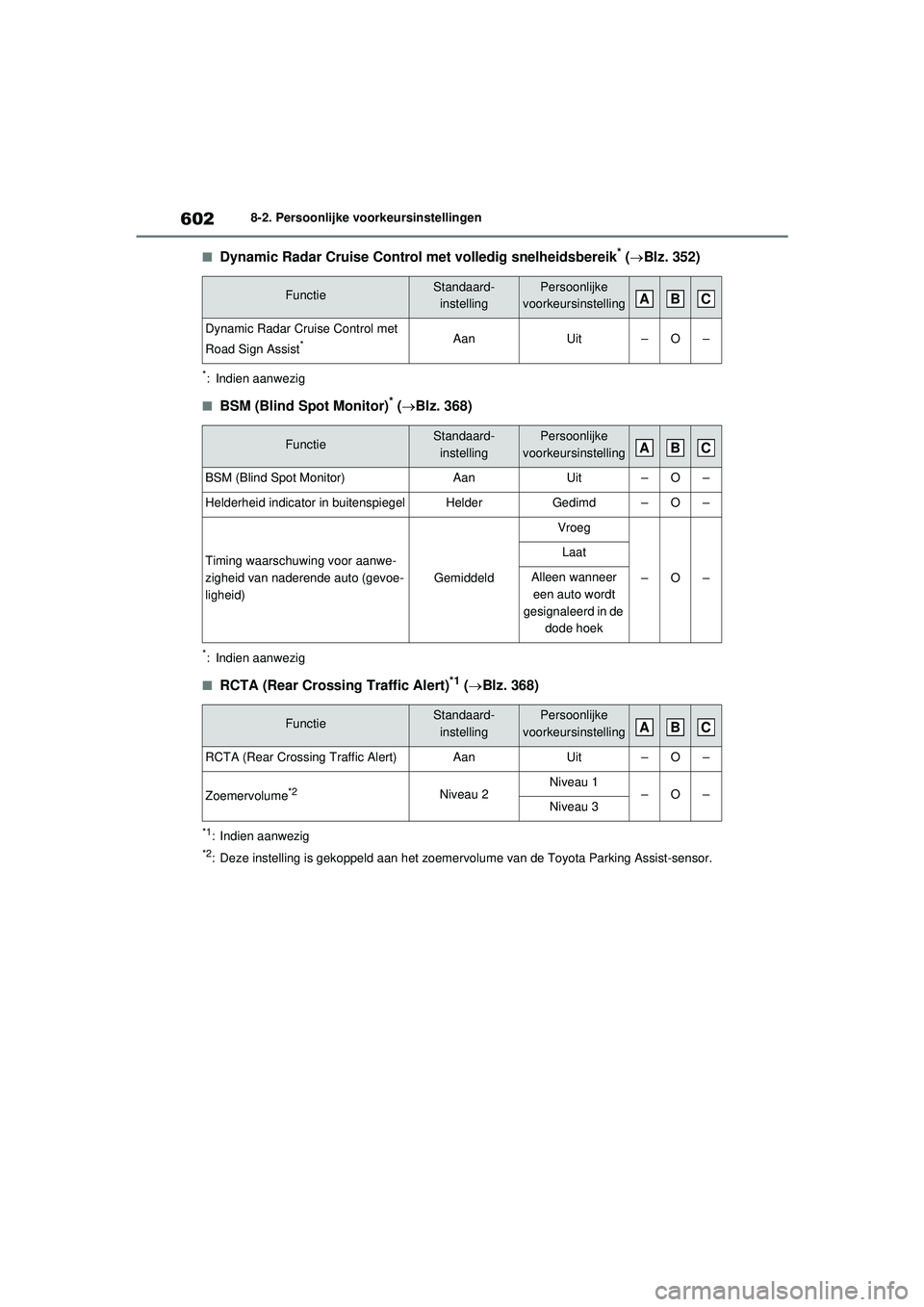

6028-2. Persoonlijke voorkeursinstellingen
■Dynamic Radar Cruise Control met volledig snelheidsbereik* (Blz. 352)
*: Indien aanwezig
■BSM (Blind Sp ot Monitor)* ( Blz. 368)
*: Indien aanwezig
■RCTA (Rear Crossing Traffic Alert)*1 (Blz. 368)
*1: Indien aanwezig
*2: Deze instelling is gekoppeld aan het zoemervolu me van de Toyota Parking Assist-sensor.
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
Dynamic Radar Cruise Control met
Road Sign Assist*AanUit–O–
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
BSM (Blind Spot Monitor)AanUit–O–
Helderheid indicator in buitenspiegelHelderGedimd–O–
Timing waarschuwing voor aanwe-
zigheid van naderende auto (gevoe-
ligheid)
Gemiddeld
Vroeg
–O–
Laat
Alleen wanneer een auto wordt
gesignaleerd in de dode hoek
FunctieStandaard-instelling Persoonlijke
voorkeursinstelling
RCTA (Rear Crossing Traffic Alert)AanUit–O–
Zoemervolume*2Niveau 2Niveau 1–O–Niveau 3
ABC
ABC
ABC
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 602 Wednesday, July 29, 2020 9:01 AM

603
8

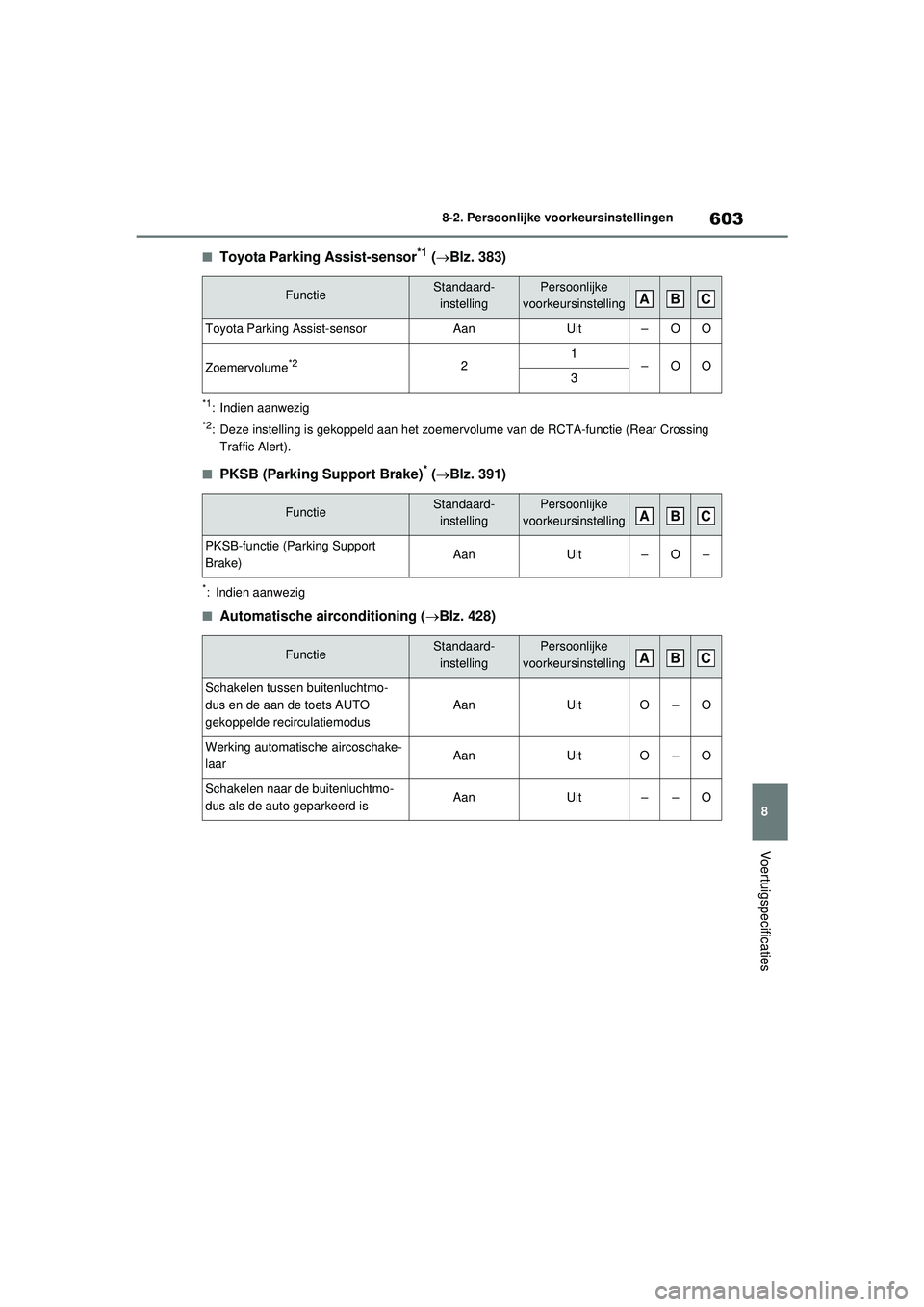

8-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
■Toyota Parking Assist-sensor*1 (
 Blz. 383)
*1: Indien aanwezig
*2: Deze instelling is gekoppeld aan het zoemervo lume van de RCTA-functie (Rear Crossing
Traffic Alert).
■PKSB (Parking Support Brake)* ( Blz. 391)
*: Indien aanwezig
■Automatische airconditioning ( Blz. 428)
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
Toyota Parking Assist-sensorAanUit–OO
Zoemervolume*221–OO3
FunctieStandaard- instelling Persoonlijke
voorkeursinstelling
PKSB-functie (Parking Support
Brake)AanUit–O–
FunctieStandaard- instelling Persoonlijke
voorkeursinstelling
Schakelen tussen buitenluchtmo-
dus en de aan de toets AUTO
gekoppelde recirculatiemodus
AanUitO–O
Werking automatische aircoschake-
laarAanUitO–O
Schakelen naar de buitenluchtmo-
dus als de auto geparkeerd isAanUit––O
ABC
ABC
ABC
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 603 Wednesday, July 29, 2020 9:01 AM

605
8
8-3. Initialisatie
Voertuigspecificaties
8-3.Initialisatie
*: Indien aanwezig
Te initialiseren onderdelen
Na bijvoorbeeld het loskoppelen en weer aansluiten van de 12V-accu of
onderhoud aan de auto, moeten de volgende items worden geïnitialiseerd,
zodat het systeem weer op de juiste manier werkt:
Overzicht van te initialiseren onderdelen
VoorwerpWanneer initialiserenZie
Elektrisch bedienbare achterklep*• Na het aansluiten of vervangen van
de 12V-accu
• Na het vervangen van een zekeringBlz. 188
Toyota Parking Assist-sensor*Blz. 386
Parking Support Brake*Blz. 395
Elektrisch bedienbare ruiten• Wanneer de werking abnormaal isBlz. 263
Panoramadak*Blz. 267
Bandenspanningswaarsc huwingssys-
teem*
• Bij het wisselen van banden
• Als de band is gewisseld
• Nadat de identificatiecodes zijn geregistreerd
Blz. 490
Toyota Parking Assist Monitor*
• Na het aansluiten of vervangen van de 12V-accu
• Na het vervangen van een zekering
Raadpleeg de
handleiding
voor het navi-
gatie- en multi- mediasysteem of de handlei-
ding voor het multimedia- systeem.
Panoramic View Monitor*
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 605 Wednesday, July 29, 2020 9:01 AM

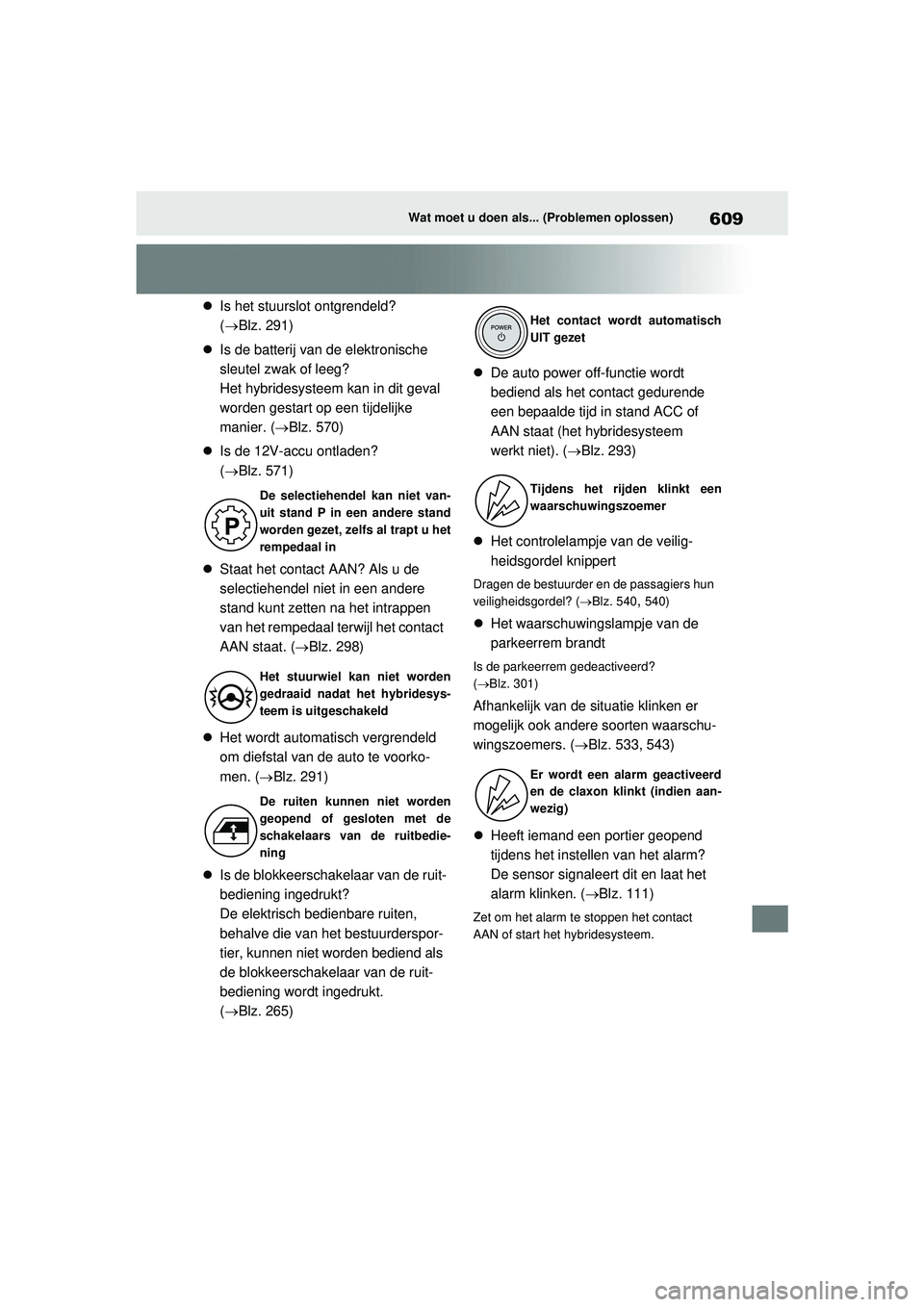

609Wat moet u doen als... (Problemen oplossen)
Is het stuurslot ontgrendeld?
(Blz. 291)
 Is de batterij van de elektronische
sleutel zwak of leeg?
Het hybridesysteem kan in dit geval
worden gestart op een tijdelijke
manier. ( Blz. 570)
 Is de 12V-accu ontladen?
(Blz. 571)
 Staat het contact AAN? Als u de
selectiehendel niet in een andere
stand kunt zetten na het intrappen
van het rempedaal terwijl het contact
AAN staat. ( Blz. 298)
 Het wordt automatisch vergrendeld
om diefstal van de auto te voorko-
men. ( Blz. 291)
 Is de blokkeerschakelaar van de ruit-
bediening ingedrukt?
De elektrisch bedienbare ruiten,
behalve die van het bestuurderspor-
tier, kunnen niet worden bediend als
de blokkeerschakelaar van de ruit-
bediening wordt ingedrukt.
(Blz. 265) 
De auto power off-functie wordt
bediend als het contact gedurende
een bepaalde tijd in stand ACC of
AAN staat (het hybridesysteem
werkt niet). ( Blz. 293)
 Het controlelampje van de veilig-
heidsgordel knippert
Dragen de bestuurder en de passagiers hun
veiligheidsgordel? ( Blz. 540
, 540)
Het waarschuwingslampje van de
parkeerrem brandt
Is de parkeerrem gedeactiveerd?
( Blz. 301)
Afhankelijk van de situatie klinken er
mogelijk ook andere soorten waarschu-
wingszoemers. ( Blz. 533, 543)
 Heeft iemand een portier geopend
tijdens het instellen van het alarm?
De sensor signaleert dit en laat het
alarm klinken. ( Blz. 111)
Zet om het alarm te stoppen het contact
AAN of start het hybridesysteem.
De selectiehendel kan niet van-
uit stand P in een andere stand
worden gezet, zelfs al trapt u het
rempedaal in
Het stuurwiel kan niet worden
gedraaid nadat het hybridesys-
teem is uitgeschakeld
De ruiten kunnen niet worden
geopend of gesloten met de
schakelaars van de ruitbedie-
ning
Het contact wordt automatisch
UIT gezet
Tijdens het rijden klinkt een
waarschuwingszoemer
Er wordt een alarm geactiveerd
en de claxon klinkt (indien aan-
wezig)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page
609 Wednesday, July 29, 2020 9:01 AM

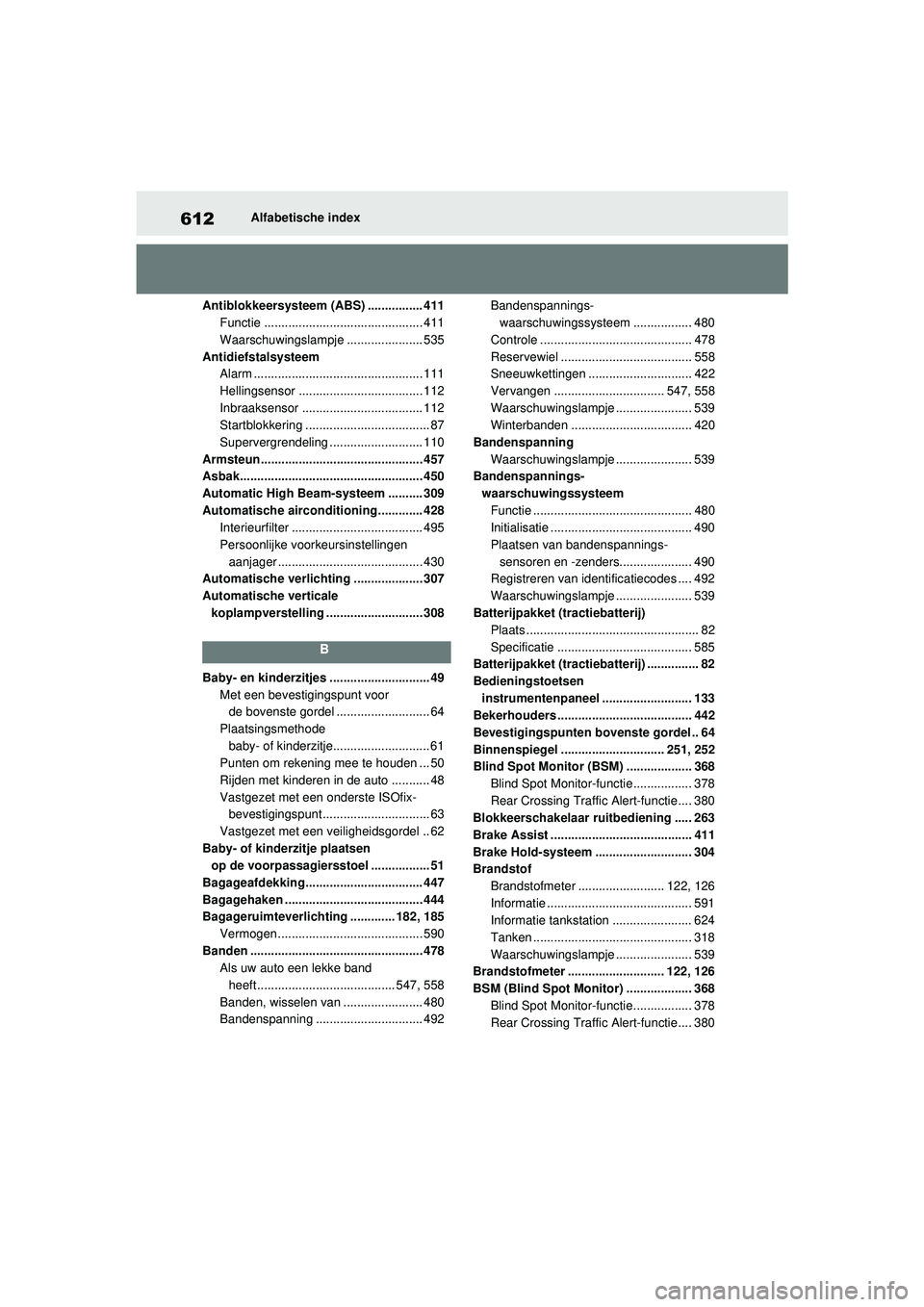

612Alfabetische index
Antiblokkeersysteem (ABS) ................ 411 Functie .............................................. 411
Waarschuwingslampje ...................... 535
Antidiefstalsysteem Alarm ................................................. 111
Hellingsensor .................................... 112
Inbraaksensor ................................... 112
Startblokkering .................................... 87
Supervergrendeling ........................... 110
Armsteun............................................... 457
Asbak..................................................... 450
Automatic High Beam-systeem .......... 309
Automatische airconditioning............. 428 Interieurfilter ...................................... 495
Persoonlijke voorkeursinstellingen
aanjager .......................................... 430
Automatische verlichting .................... 307
Automatische verticale koplampverstelling ............................ 308
B
Baby- en kinderzitjes ............................. 49
Met een bevestigingspunt voor de bovenste gordel ........................... 64
Plaatsingsmethode
baby- of kinderzitje............................ 61
Punten om rekening mee te houden ... 50
Rijden met kinderen in de auto ........... 48
Vastgezet met een onderste ISOfix- bevestigingspunt ............................... 63
Vastgezet met een veiligheidsgordel .. 62
Baby- of kinderzitje plaatsen op de voorpassagiersstoel ................. 51
Bagageafdekking.................................. 447
Bagagehaken ........................................ 444
Bagageruimteverlichting ............. 182, 185 Vermogen .......................................... 590
Banden .................................................. 478 Als uw auto een lekke band
heeft ........................................ 547, 558
Banden, wisselen van ....................... 480
Bandenspanning ............................... 492 Bandenspannings-
waarschuwingssysteem ................. 480
Controle ............................................ 478
Reservewiel ...................................... 558
Sneeuwkettingen .............................. 422
Vervangen ................................ 547, 558
Waarschuwingslampje ...................... 539
Winterbanden ................................... 420
Bandenspanning
Waarschuwingslampje ...................... 539
Bandenspannings- waarschuwingssysteem
Functie .............................................. 480
Initialisatie ......................................... 490
Plaatsen van bandenspannings- sensoren en -zenders..................... 490
Registreren van identificatiecodes .... 492
Waarschuwingslampje ...................... 539
Batterijpakket (tractiebatterij) Plaats .................................................. 82
Specificatie ....................................... 585
Batterijpakket (tractiebatterij) ............... 82
Bedieningstoetsen
instrumentenpaneel .......................... 133
Bekerhouders ....................................... 442
Bevestigingspunten bovenste gordel .. 64
Binnenspiegel .............................. 251, 252
Blind Spot Monitor (BSM) ................... 368 Blind Spot Monitor-functie................. 378
Rear Crossing Traffi c Alert-functie.... 380
Blokkeerschakelaar ruitbediening ..... 263
Brake Assist ......................................... 411
Brake Hold-systeem ............................ 304
Brandstof Brandstofmeter ......................... 122, 126
Informatie .......................................... 591
Informatie tankstation ....................... 624
Tanken .............................................. 318
Waarschuwingslampje ...................... 539
Brandstofmeter ............................ 122, 126
BSM (Blind Spot Monitor) ................... 368
Blind Spot Monitor-functie................. 378
Rear Crossing Traffi c Alert-functie.... 380
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 612 Wednesday, July 29, 2020 9:01 AM
