TOYOTA RAV4 PHEV 2021 Brugsanvisning (in Danish)

39
1

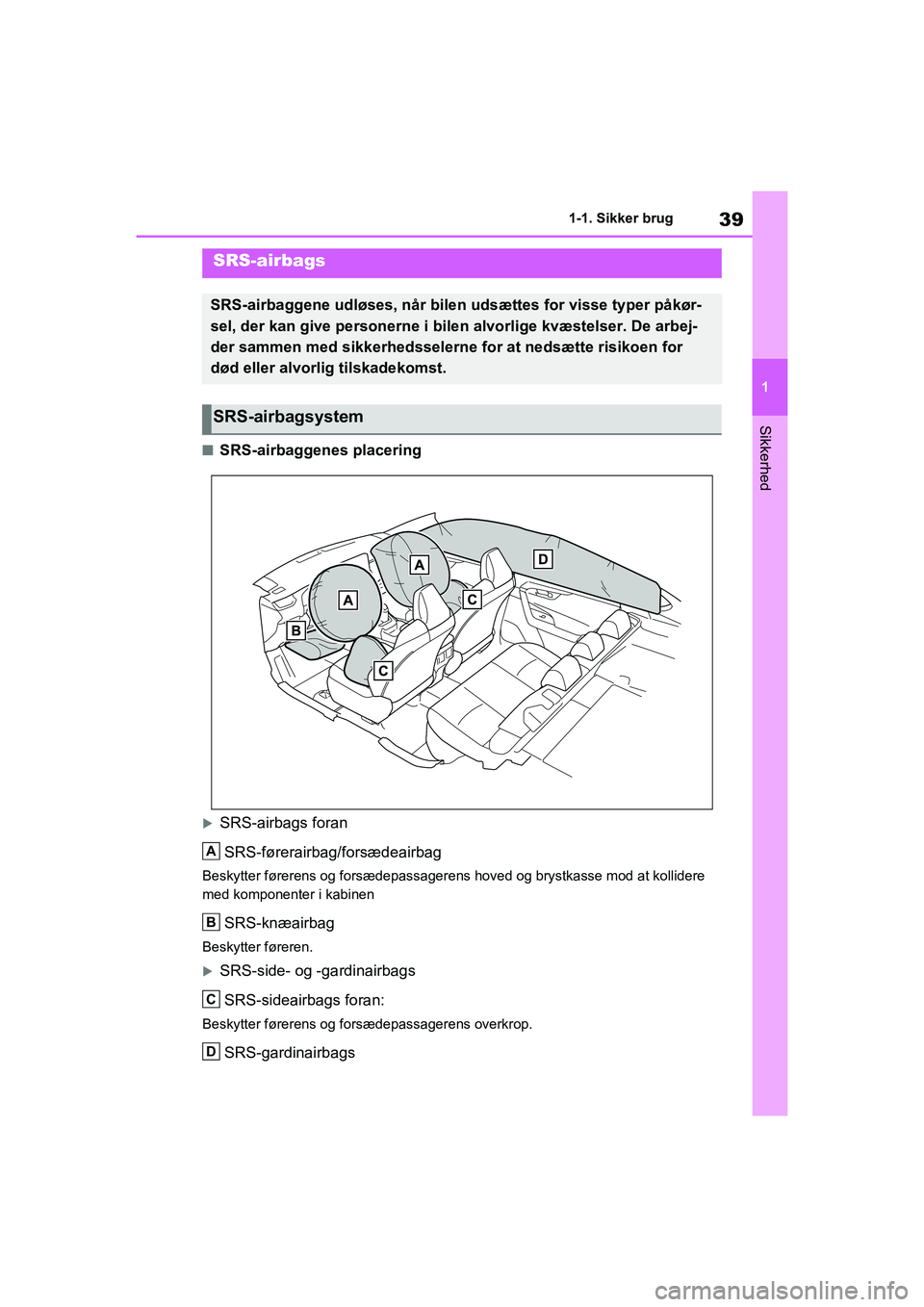

1-1. Sikker brug
Sikkerhed
nSRS-airbaggenes placering
SRS-airbags foran
SRS-førerairbag/forsædeairbag
Beskytter førerens og forsædepassagerens hoved og brystkasse mod at kollidere
med komponenter i kabinen
SRS-knæairbag
Beskytter føreren.
SRS-side- og -gardinairbagsSRS-sideairbags foran:
Beskytter førerens og forsædepassagerens overkrop.
SRS-gardinairbags
SRS-airbags
SRS-airbaggene udløses, når bilen udsættes for visse typer påkør-
sel, der kan give personerne i bilen alvorlige kvæstelser. De arbej-
der sammen med sikkerhedsselerne for at nedsætte risikoen for
død eller alvorlig tilskadekomst.
SRS-airbagsystem
A
B
C
D
OM42E06DK.book Page 39 Thursd ay, February 18, 2021 5:07 PM

401-1. Sikker brug
Beskytter primært hovedet på passagererne på ydersæderne
nSRS-airbagsystemets komponenter
Sensorer for frontal påkørsel
Kontakt til manuel til-/frakobling af airbag
Forsædeairbag
Sensorer for påkørsel fra siden (fordør)
Gardinairbags
Selestrammere og kraftbegrænsere (forsæder)
Sensorer for påkørsel fra siden (foran)
Sideairbags
Sensorer for påkørsel fra siden (bag)
Selestrammere og kraftbegrænsere (yderste bagsæder)
Førerairbag
Knæairbag
SRS-advarselslampe
Airbaggens styreenhed
A
B
C
D
E
F
G
H
I
J
K
L
M
N
OM42E06DK.book Page 40 Thursd ay, February 18, 2021 5:07 PM

41
1
1-1. Sikker brug
Sikkerhed
Indikatoren "PASSENGER AIR BAG"
Hovedkomponenterne i SRS-airbagsys temet vises ovenfor. SRS-airbagsy-
stemet styres af airbag gens styreenhed. Når en airbag udløses, fylder en
kemisk reaktion i airbaggaspatronern e hurtigt airbaggen med ikke-giftig
gas, hvilket bidrager til, at førerens og passagerernes bevægelse begræn-
ses.
nHvis SRS-airbaggene udløses
(pustes op)
lSRS-airbags kan forårsage mindre
hudafskrabninger, forbrændinger
m.m., fordi de udløses (pustes op)
med varm gas med ekstremt høj
hastighed.
lDer udsendes en høj lyd og et hvidt
pulver.
lDele af airbagmodulet (midten af rat-
tet, airbagdækslet og airbaggaspatro-
nen) samt forsæderne og dele af
front- og bagstolpen samt tagskinner-
ne kan være varme i flere minutter.
Selve airbaggen kan også være varm.
lForruden kan revne.
lHybridsystemet stoppes, og brænd-
stoftilførslen til motoren stoppes.
(S. 97)
lAlle døre låses op. ( S. 204)
lBiler med sekundær kollisionsbremse:
Bremserne og stoplygterne styres
automatisk. (S. 432)
lKabinelyset tændes automatisk.
(S. 460)
lHavariblinket tændes automatisk.
(S. 550)
nBetingelser for udløsning af SRS-
airbags (SRS-frontairbags)
lSRS-frontairbaggen udløses i tilfælde
af en påkørsel, der ligger over den
fastlagte grænseværdi (kraft svarende
til en frontal påkørsel med cirka
20 - 30 km/t af en fast mur, der ikke
kan flytte sig eller deformeres).
Dog vil denne grænsehastighed være
betydeligt højere, hvis: • Hvis bilen rammer en genstand som
fx et parkeret køretøj eller en skilte-
pæl, som kan flytte sig eller deforme-
res ved påkørsel
• Hvis bilen er involveret i en underkø- ringskollision, fx en kollision, hvor
fronten af bilen kører ind under ladet
på en lastbil
lAfhængigt af kollisionstypen er det
muligt, at kun selestrammerne aktive-
res.
nBetingelser for udløsning af SRS-
airbags (SRS-side- og -gardinair-
bag)
lSRS-sideairbaggene udløses i tilfæl-
de af en påkørsel, der ligger over den
fastlagte grænseværdi (kraft svarende
til den påkørselskraft, der opstår, hvis
en bil på cirka 1.500 kg kolliderer med
bilens kabine fra en retning, der er vin-
kelret i forhold til bilens retning ved en
fart på cirka 20 - 30 km/t).
lBegge SRS-gardinairbags kan også
udløses ved en kraftig frontal påkør-
sel.
nAndre betingelser end kollision,
hvor SRS-airbaggene kan blive
udløst (pustet op)
SRS-frontairbaggene og SRS-gardinair-
baggene kan også udløses, hvis under-
siden af bilen får et voldsomt stød. På
billedet ses nogle eksempler.
lPåkørsel af en ka ntsten, fortovskant
eller hård overflade
lKørsel ned i eller hen over et dybt hul
lHård landing eller fald
O
OM42E06DK.book Page 41 Thursd ay, February 18, 2021 5:07 PM

421-1. Sikker brug

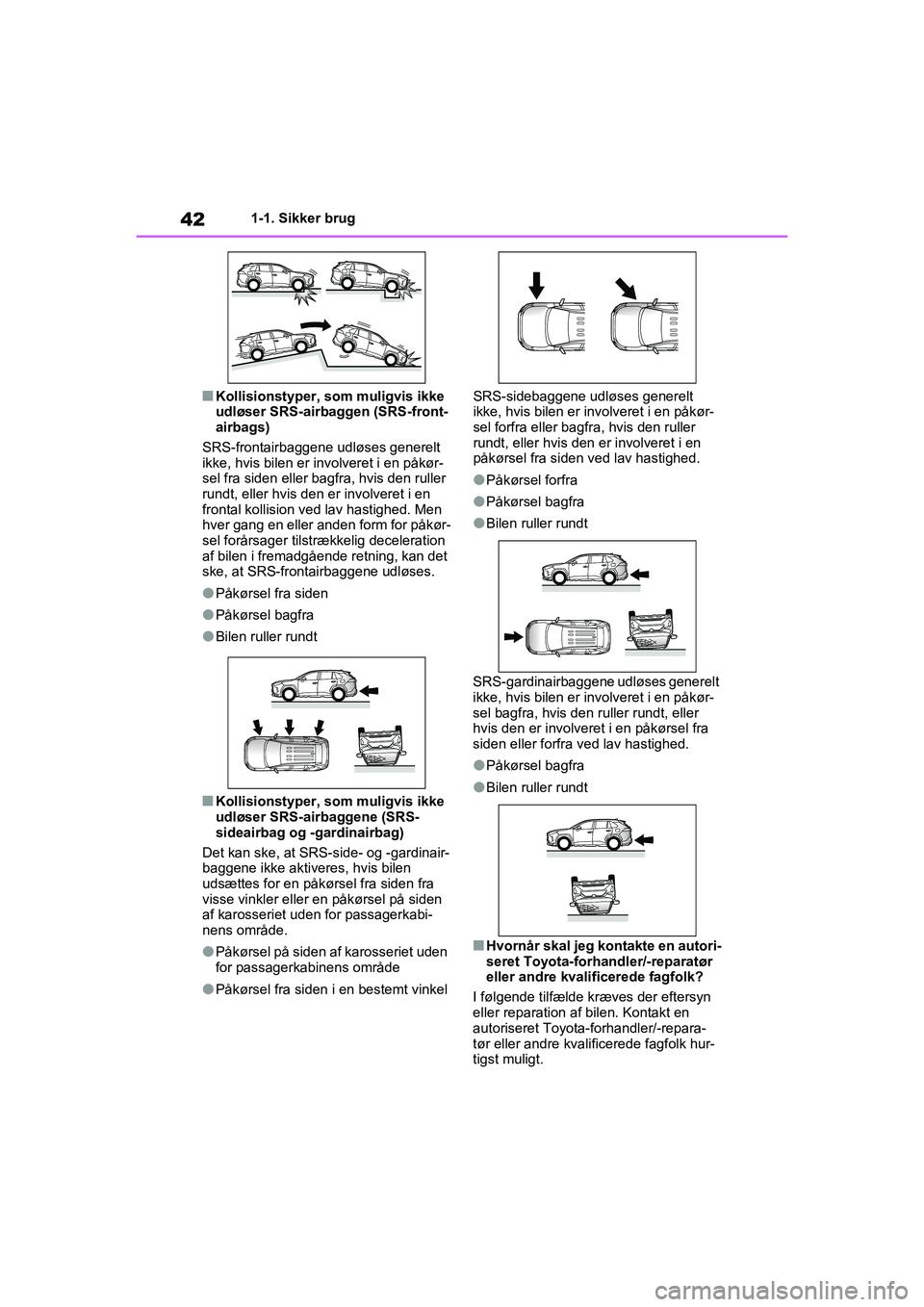

nKollisionstyper, som muligvis ikke
udløser SRS-airbaggen (SRS-front-
airbags)
SRS-frontairbaggene udløses generelt
ikke, hvis bilen er involveret i en påkør-
sel fra siden eller bagfra, hvis den ruller
rundt, eller hvis den er involveret i en
frontal kollision ved lav hastighed. Men
hver gang en eller anden form for påkør-
sel forårsager tilstrækkelig deceleration
af bilen i fremadgående retning, kan det
ske, at SRS-frontairbaggene udløses.
lPåkørsel fra siden
lPåkørsel bagfra
lBilen ruller rundt
nKollisionstyper, som muligvis ikke
udløser SRS-airbaggene (SRS-
sideairbag og -gardinairbag)
Det kan ske, at SRS-side- og -gardinair-
baggene ikke aktiveres, hvis bilen
udsættes for en påkørsel fra siden fra
visse vinkler eller en påkørsel på siden
af karosseriet uden for passagerkabi-
nens område.
lPåkørsel på siden af karosseriet uden
for passagerkabinens område
lPåkørsel fra siden i en bestemt vinkel SRS-sidebaggene udløses generelt
ikke, hvis bilen er involveret i en påkør-
sel forfra eller bagfra, hvis den ruller
rundt, eller hvis den er involveret i en
påkørsel fra siden ved lav hastighed.
lPåkørsel forfra
lPåkørsel bagfra
lBilen ruller rundt
SRS-gardinairbaggene udløses generelt
ikke, hvis bilen er involveret i en påkør-
sel bagfra, hvis den ruller rundt, eller
hvis den er involveret i en påkørsel fra
siden eller forfra ved lav hastighed.
lPåkørsel bagfra
lBilen ruller rundt
nHvornår skal jeg kontakte en autori-
seret Toyota-forhandler/-reparatør
eller andre kvalif icerede fagfolk?
I følgende tilfælde kræves der eftersyn
eller reparation af bilen. Kontakt en
autoriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk hur-
tigst muligt.
OM42E06DK.book Page 42 Thursd ay, February 18, 2021 5:07 PM

43
1
1-1. Sikker brug
Sikkerhed

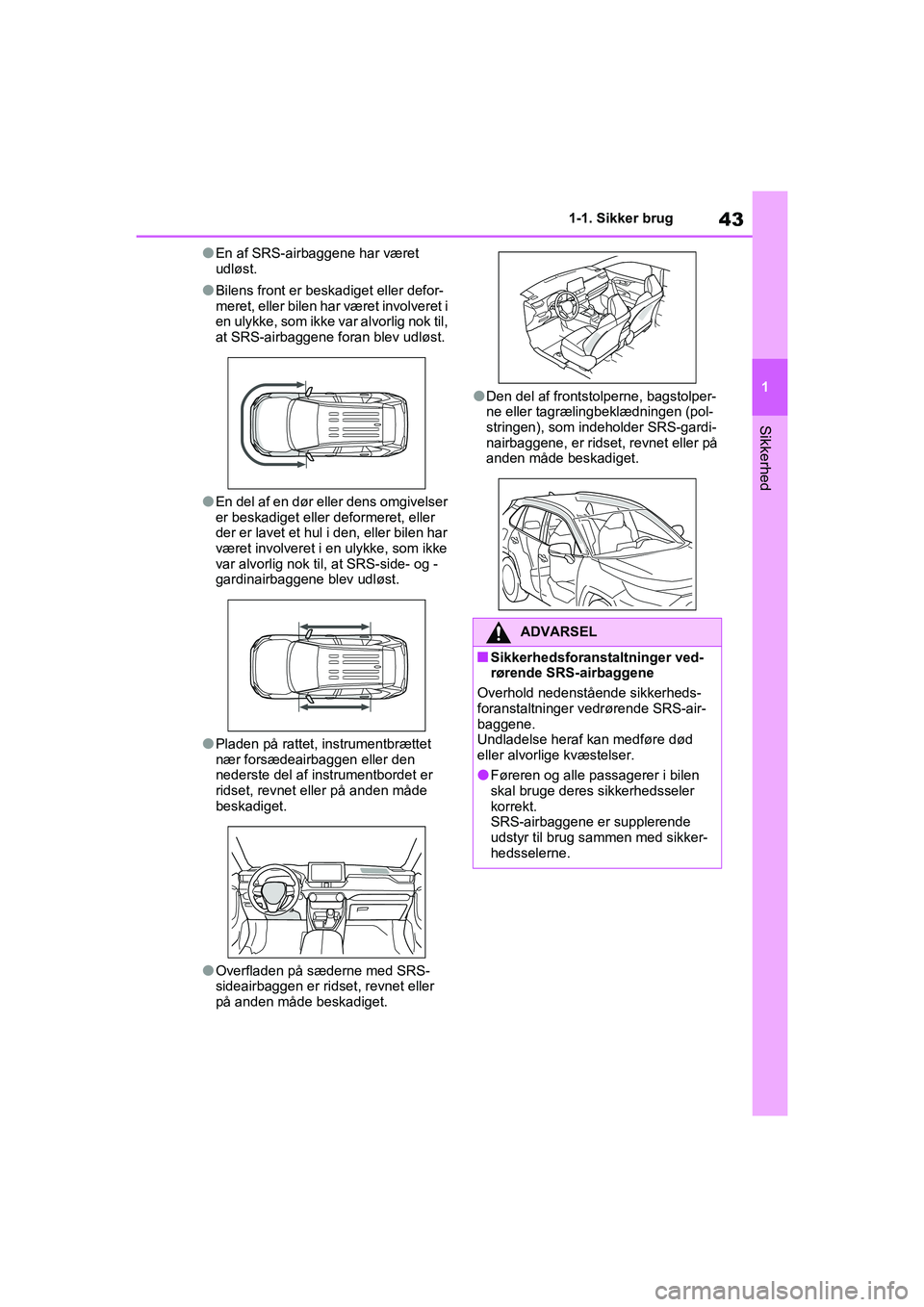

lEn af SRS-airbaggene har været
udløst.
lBilens front er beskadiget eller defor-
meret, eller bilen har været involveret i
en ulykke, som ikke va
r alvorlig nok til,
at SRS-airbaggene foran blev udløst.
lEn del af en dør eller dens omgivelser
er beskadiget eller deformeret, eller
der er lavet et hul i den, eller bilen har
været involveret i en ulykke, som ikke
var alvorlig nok til, at SRS-side- og -
gardinairbaggene blev udløst.
lPladen på rattet, instrumentbrættet
nær forsædeairbaggen eller den
nederste del af inst rumentbordet er
ridset, revnet eller på anden måde
beskadiget.
lOverfladen på sæderne med SRS-
sideairbaggen er ridset, revnet eller
på anden måde beskadiget.
lDen del af frontstol perne, bagstolper-
ne eller tagrælingbeklædningen (pol-
stringen), som i ndeholder SRS-gardi-
nairbaggene, er ridset, revnet eller på
anden måde beskadiget.
ADVARSEL
nSikkerhedsforanstaltninger ved-
rørende SRS-airbaggene
Overhold nedenstående sikkerheds-
foranstaltninger vedrørende SRS-air-
baggene.
Undladelse heraf kan medføre død
eller alvorlige kvæstelser.
lFøreren og alle passagerer i bilen
skal bruge deres sikkerhedsseler
korrekt.
SRS-airbaggene er supplerende
udstyr til brug sammen med sikker-
hedsselerne.
OM42E06DK.book Page 43 Thursd ay, February 18, 2021 5:07 PM

441-1. Sikker brug
ADVARSEL

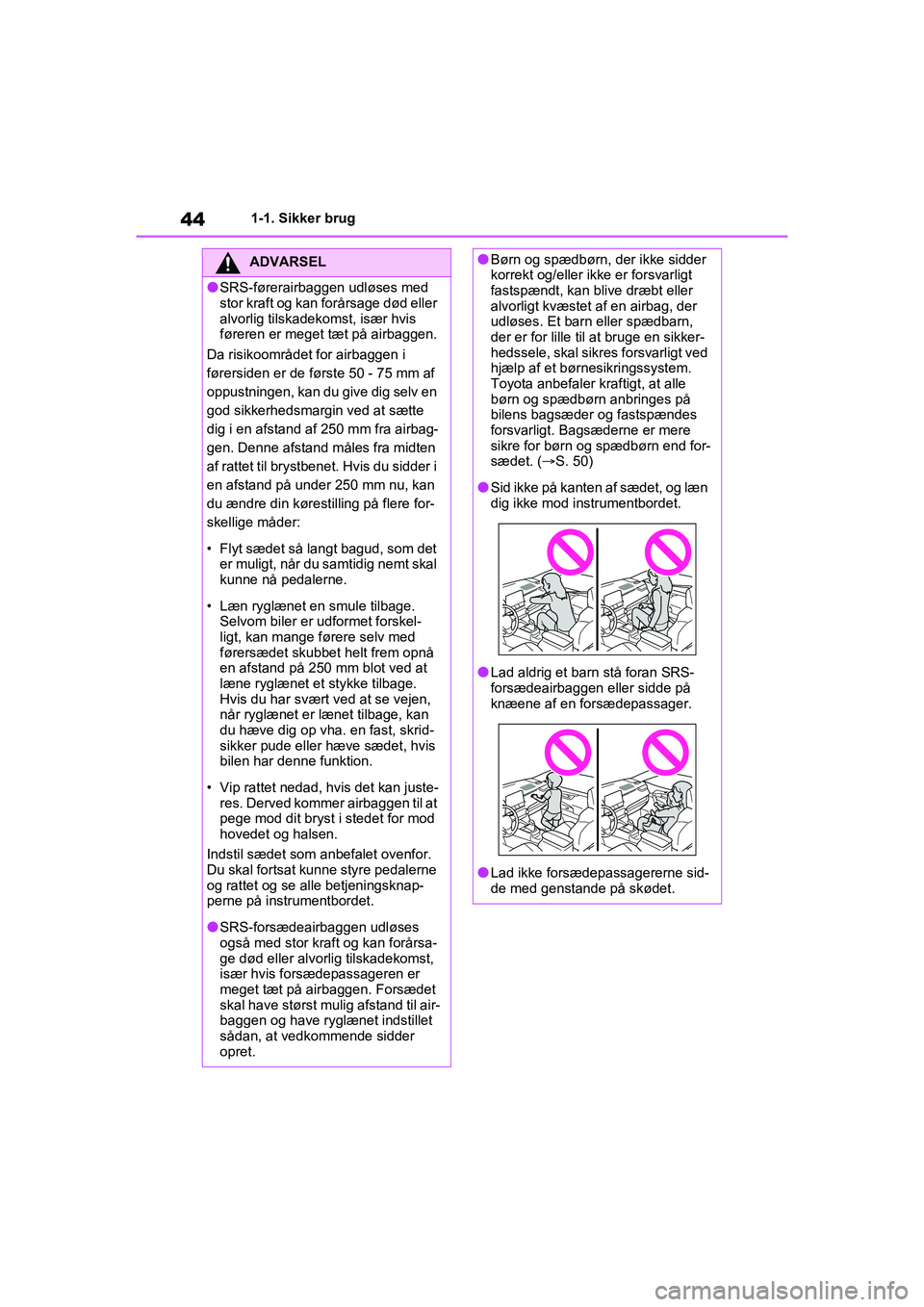

lSRS-førerairbaggen udløses med
stor kraft og kan forårsage død eller
alvorlig tilskadekomst, især hvis
føreren er meget tæt på airbaggen.
Da risikoområdet for airbaggen i
førersiden er de første 50 - 75 mm af
oppustningen, kan du give dig selv en
god sikkerhedsmargin ved at sætte
dig i en afstand af 250 mm fra airbag-
gen. Denne afstand måles fra midten
af rattet til brystbenet. Hvis du sidder i
en afstand på under 250 mm nu, kan
du ændre din kørestilling på flere for-
skellige måder:
• Flyt sædet så langt bagud, som det er muligt, når du samtidig nemt skal
kunne nå pedalerne.
• Læn ryglænet en smule tilbage. Selvom biler er udformet forskel-
ligt, kan mange førere selv med
førersædet skubbet helt frem opnå
en afstand på 250 mm blot ved at
læne ryglænet et stykke tilbage.
Hvis du har svært ved at se vejen,
når ryglænet er lænet tilbage, kan
du hæve dig op vha. en fast, skrid-
sikker pude eller hæve sædet, hvis
bilen har denne funktion.
• Vip rattet nedad, hvis det kan juste- res. Derved kommer airbaggen til at
pege mod dit bryst i stedet for mod
hovedet og halsen.
Indstil sædet som anbefalet ovenfor.
Du skal fortsat kunne styre pedalerne
og rattet og se alle betjeningsknap-
perne på instrumentbordet.
lSRS-forsædeairbaggen udløses
også med stor kraft og kan forårsa-
ge død eller alvorlig tilskadekomst,
især hvis forsædepassageren er
meget tæt på airbaggen. Forsædet
skal have størst mulig afstand til air-
baggen og have ryglænet indstillet
sådan, at vedkommende sidder
opret.
lBørn og spædbørn, der ikke sidder
korrekt og/eller ikke er forsvarligt
fastspændt, kan blive dræbt eller
alvorligt kvæstet af en airbag, der
udløses. Et barn eller spædbarn,
der er for lille til at bruge en sikker-
hedssele, skal sikres forsvarligt ved
hjælp af et børnesikringssystem.
Toyota anbefaler kraftigt, at alle
børn og spædbørn anbringes på
bilens bagsæder og fastspændes
forsvarligt. Bagsæderne er mere
sikre for børn og spædbørn end for-
sædet. ( S. 50)
lSid ikke på kanten af sædet, og læn
dig ikke mod instrumentbordet.
lLad aldrig et barn stå foran SRS-
forsædeairbaggen eller sidde på
knæene af en forsædepassager.
lLad ikke forsædepassagererne sid-
de med genstande på skødet.
OM42E06DK.book Page 44 Thursd ay, February 18, 2021 5:07 PM

45
1
1-1. Sikker brug
Sikkerhed
ADVARSEL
lLæn dig ikke op ad døren, tagrælin-
gen eller front-, midter- og bagstol-
perne.
lLad ikke personer ligge på knæ på
passagersædet ud mod døren eller
stikke hoved eller hænder uden for
bilen.
lSæt ikke noget fast på, og lad ikke
noget stå op ad, områder som
instrumentbrættet,
ratpladen eller
den nederste del af instrumentbor-
det.
Sådanne genstande kan blive for-
vandlet til projektiler, når SRS-
fører-, -forsæde- og -knæairbagge-
ne udløses.
lSæt ikke noget fast på områder
som døren, forruden, sideruder,
front- eller bagstolper, tagrælinger
og hjælpegreb. (Undtagen fart-
grænsemærkaten S. 575)
lHæng ikke klædebøjler eller andre
hårde genstande på jakkeknagerne.
Alle sådanne genstande kan blive
forvandlet til projektiler og forårsage
død eller alvorlige kvæstelser, hvis
SRS-gardinairbaggene udløses.
lHvis der er sat vinylovertræk på
områder, hvor SRS-knæairbaggen
udløses, skal du fjerne det.
lBrug ikke sædetilbehør, som dæk-
ker de dele, hvor SRS-sideairbag-
gene udløses, da det kan påvirke
udløsningen af SRS-airbaggene.
Dette tilbehør kan forhindre korrekt
aktivering af SRS-sideairbaggene,
sætte systemet ud af funktion eller
medføre, at SRS-sideairbaggene
udløses uden årsag, med død eller
alvorlig tilskadekomst til følge.
lSlå ikke på, og brug ikke stor kraft
mod, det område, som indeholder
SRS-airbagkomponenterne, eller
fordørene.
Det kan forårsage fejlfunktion på
SRS-airbaggene.
lRør ikke ved airbagkomponenter,
umiddelbart efter at SRS-airbagge-
ne er udløst. Delene kan være
meget varme.
OM42E06DK.book Page 45 Thursd ay, February 18, 2021 5:07 PM

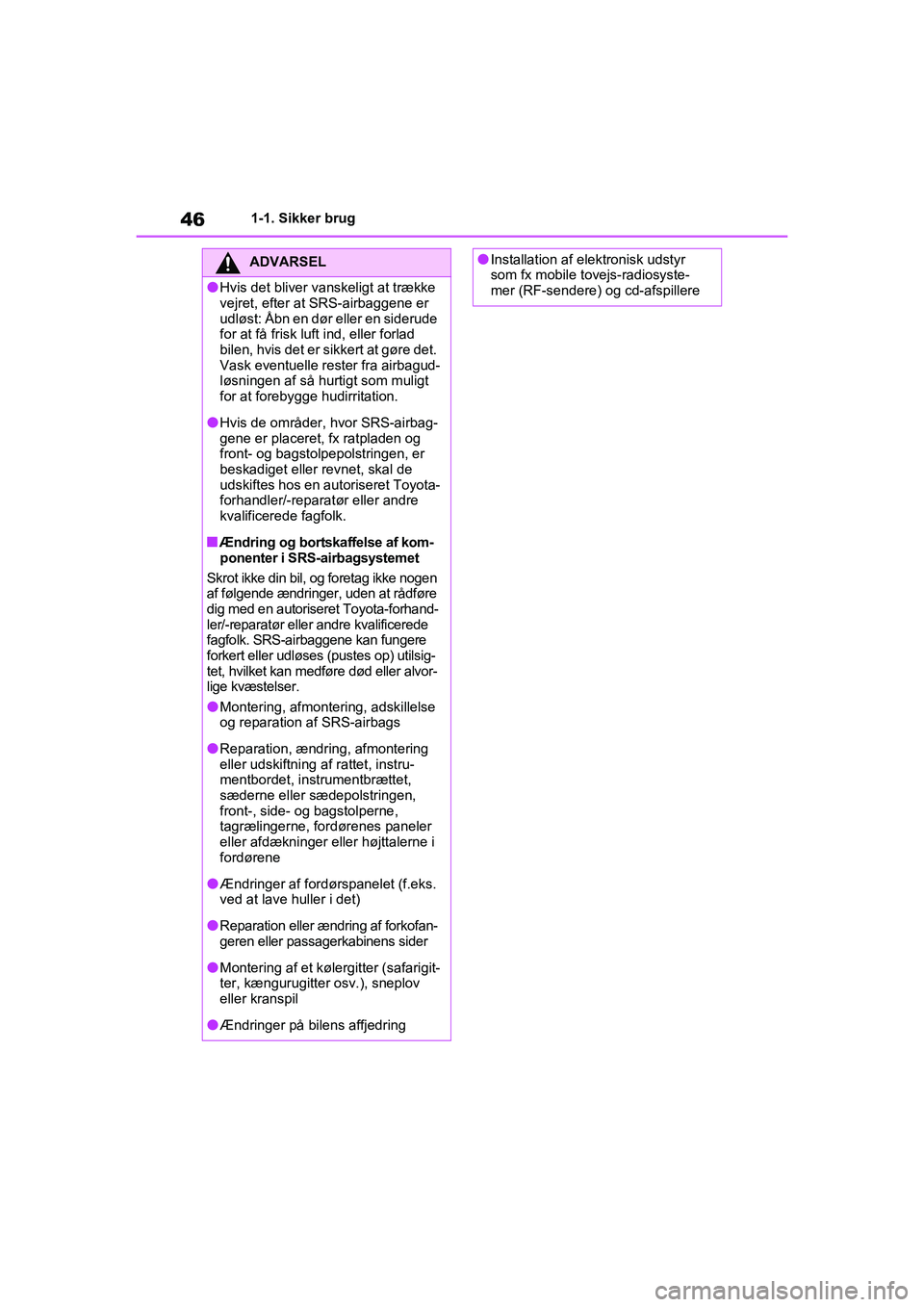

461-1. Sikker brug
ADVARSEL
lHvis det bliver vanskeligt at trække
vejret, efter at SRS-airbaggene er
udløst: Åbn en dør eller en siderude
for at få frisk luft ind, eller forlad
bilen, hvis det er sikkert at gøre det.
Vask eventuelle rester fra airbagud-
løsningen af så hurtigt som muligt
for at forebygge hudirritation.
lHvis de områder, hvor SRS-airbag-
gene er placeret, fx ratpladen og
front- og bagstolpepolstringen, er
beskadiget eller revnet, skal de
udskiftes hos en autoriseret Toyota-
forhandler/-reparatør eller andre
kvalificerede fagfolk.
nÆndring og bortskaffelse af kom-
ponenter i SRS-airbagsystemet
Skrot ikke din bil, og foretag ikke nogen
af følgende ændringer, uden at rådføre
dig med en autoriseret Toyota-forhand-
ler/-reparatør eller andre kvalificerede
fagfolk. SRS-airbaggene kan fungere
forkert eller udløses (pustes op) utilsig-
tet, hvilket kan medføre død eller alvor-
lige kvæstelser.
lMontering, afmontering, adskillelse
og reparation af SRS-airbags
lReparation, ændring, afmontering
eller udskiftning af rattet, instru-
mentbordet, instrumentbrættet,
sæderne eller sædepolstringen,
front-, side- og bagstolperne,
tagrælingerne, fordørenes paneler
eller afdækninger eller højttalerne i
fordørene
lÆndringer af fordørspanelet (f.eks.
ved at lave huller i det)
lReparation eller ændring af forkofan-
geren eller passagerkabinens sider
lMontering af et kølergitter (safarigit-
ter, kængurugitter osv.), sneplov
eller kranspil
lÆndringer på bilens affjedring
lInstallation af elektronisk udstyr
som fx mobile tovejs-radiosyste-
mer (RF-sendere) og cd-afspillere
OM42E06DK.book Page 46 Thursd ay, February 18, 2021 5:07 PM

47
1
1-1. Sikker brug
Sikkerhed

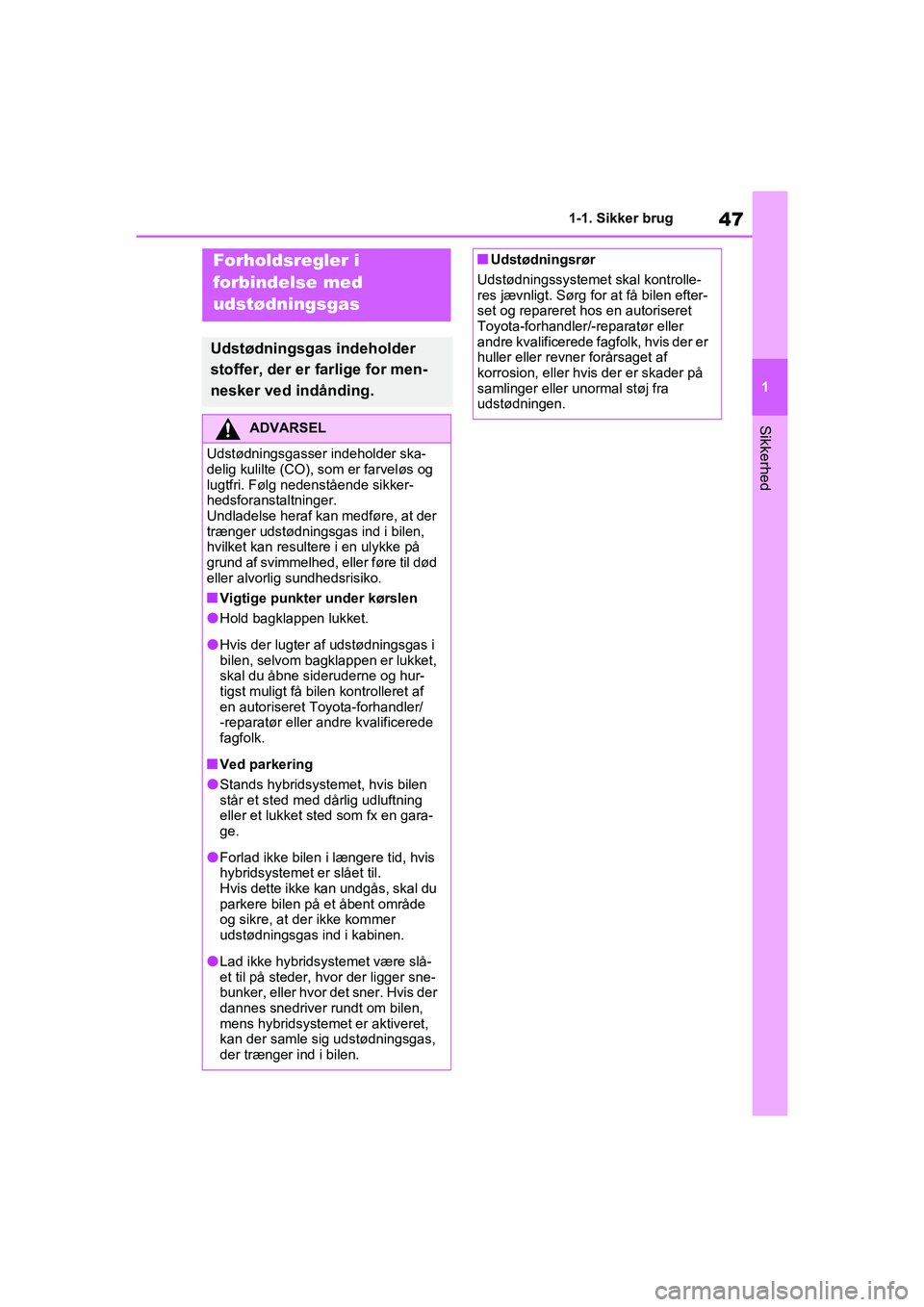

Forholdsregler i
forbindelse med
udstødningsgas
Udstødningsgas indeholder
stoffer, der er
farlige for men-
nesker ved indånding.
ADVARSEL
Udstødningsgasser indeholder ska-
delig kulilte (CO), som er farveløs og
lugtfri. Følg nedenstående sikker-
hedsforanstaltninger.
Undladelse heraf kan medføre, at der
trænger udstødningsgas ind i bilen,
hvilket kan result ere i en ulykke på
grund af svimmelhed, eller føre til død
eller alvorlig sundhedsrisiko.
nVigtige punkter under kørslen
lHold bagklappen lukket.
lHvis der lugter af udstødningsgas i
bilen, selvom bagklappen er lukket,
skal du åbne sideruderne og hur-
tigst muligt få bilen kontrolleret af
en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede
fagfolk.
nVed parkering
lStands hybridsystem et, hvis bilen
står et sted med dårlig udluftning
eller et lukket sted som fx en gara-
ge.
lForlad ikke bilen i længere tid, hvis
hybridsystemet er slået til.
Hvis dette ikke kan undgås, skal du
parkere bilen på et åbent område
og sikre, at der ikke kommer
udstødningsgas ind i kabinen.
lLad ikke hybridsystemet være slå-
et til på steder, hvor der ligger sne-
bunker, eller hvor det sner. Hvis der
dannes snedriver rundt om bilen,
mens hybridsystemet er aktiveret,
kan der samle sig udstødningsgas,
der trænger ind i bilen.
nUdstødningsrør
Udstødningssystemet skal kontrolle-
res jævnligt. Sørg for at få bilen efter-
set og repareret hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede f agfolk, hvis der er
huller eller revner forårsaget af
korrosion, eller hvis der er skader på
samlinger eller unormal støj fra
udstødningen.
OM42E06DK.book Page 47 Thursd ay, February 18, 2021 5:07 PM

481-2. Børn og sikkerhed
1-2.Børn og sikkerhed
Indikatoren "PASSENGER AIR
BAG"
Indikatoren "PASSENGER AIR BAG"
og "ON" tændes, når airbagsystemet er
aktiveret, og slukkes igen efter ca. 60
sekunder (kun hvis tændingskontakten
står på ON).
Kontakt til manuel til-/frakobling
af airbag
nIndikatoroplysninger for "PASSEN-
GER AIRBAG"
Hvis et af nedenstående problemer
opstår, kan der være en fejl i systemet.
Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
lIndikatoren "OFF" lyser ikke, når kon-
takten til manuel til-/frakobling af air-
bag stilles på "OFF".
lIndikatoren skifter ikke, når kontakten
til manuel til-/frakobling af airbag flyt-
tes til "ON" eller "OFF".
Sæt den mekaniske nøgle i låsen,
og drej den til "OFF".
Indikatoren "OFF" tændes (kun når
tændingskontakten står på ON).
System til manuel til-/
frakobling af airbag
Dette system frakobler forsæ-
deairbaggen.
Deaktivér kun airbaggen, når
der benyttes et børnesikrings-
system på forsædet.
Systemets dele
A
B
Deaktivering af airbaggene
til forsædepassagereren
OM42E06DK.book Page 48 Thursd ay, February 18, 2021 5:07 PM
