TOYOTA RAV4 PHEV 2021 Brugsanvisning (in Danish)

489
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
ADVARSEL
nVed arbejde i motorrummet
lSørg for, at både indikatoren "IGNI-
TION ON" på multi-informationsdis-
playet og "READY"-indikatoren er
slukket.
lHold hænder, tøj og værktøj væk
fra en kørende ventilator.
lUndgå at berøre motoren, elstyre-
enheden, køleren, udstødningsma-
nifolden osv. umiddelbart efter kør-
sel, da de kan være
varme. Olie og
andre væsker kan også være var-
me.
lEfterlad ikke brændbare genstan-
de, såsom papir eller klude, i motor-
rummet.
lRyg ikke, frembring ikke gnister, og
anvend ikke åben ild i nærheden af
brændstoffet eller 12-voltsbatteriet.
Dampene fra brændstoffet og 12-
voltsbatteriet er brændbare.
lVær forsigtig, da bremsevæske kan
skade dine hænder eller øjne og
beskadige lakerede overflader.
Hvis du får væsken på huden eller i
øjnene, skal du straks skylle områ-
det eller øjnene med rent vand.
Hvis du stadig føler ubehag, skal du
kontakte lægen.
nVed arbejde i nærheden af køle-
vingerne eller kølergrillen
Sørg for, at tændingskontakten er slå-
et fra.
Når tændingskontakten står på ON,
kan den elektriske køleventilator plud-
selig starte af sig selv, hvis airconditi-
onsystemet er tændt og/eller køler-
væsketemperaturen bliver høj.
( S. 497)
nØjenværn
Bær øjenværn, så du ikke får flyvende
eller nedfaldende materialer, væske-
sprøjt eller lignende i øjnene.
BEMÆRK
nHvis du afmonterer luftfilteret
Kørsel med luftfilteret afmonteret kan
slide for meget på motoren pga.
snavs i luften.
nHvis væskestanden er lav
Det er normalt, at bremsevæskestan-
den falder en smule, i takt med at
bremseklodserne slides, eller hvis
væskestanden i akkumulatoren er
høj.
Hvis beholderen ofte skal efterfyldes,
kan det være tegn på et alvorligt pro-
blem.
OM42E06DK.book Page 489 Thursday, February 18, 2021 5:07 PM

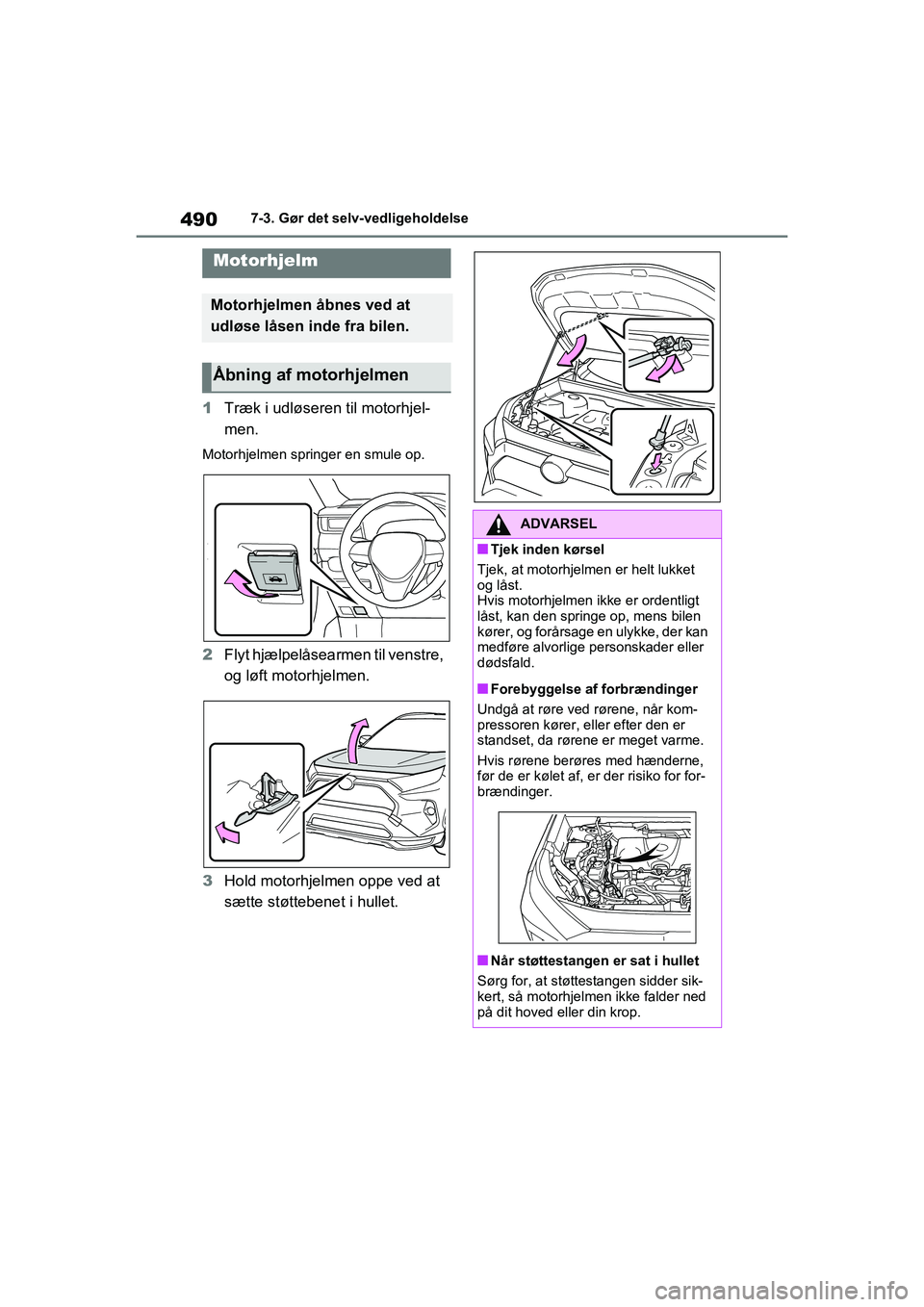

4907-3. Gør det selv-vedligeholdelse
1Træk i udløseren til motorhjel-
men.
Motorhjelmen springer en smule op.
2Flyt hjælpelåsearmen til venstre,
og løft motorhjelmen.
3 Hold motorhjelmen oppe ved at
sætte støttebenet i hullet.
Motorhjelm
Motorhjelmen åbnes ved at
udløse låsen inde fra bilen.
Åbning af motorhjelmen
ADVARSEL
nTjek inden kørsel
Tjek, at motorhjelmen er helt lukket
og låst.
Hvis motorhjelmen ikke er ordentligt
låst, kan den springe op, mens bilen
kører, og forårsage en ulykke, der kan
medføre alvorlige personskader eller
dødsfald.
nForebyggelse af forbrændinger
Undgå at røre ved rørene, når kom-
pressoren kører, eller efter den er
standset, da rørene er meget varme.
Hvis rørene berøres med hænderne,
før de er kølet af, er der risiko for for-
brændinger.
nNår støttestangen er sat i hullet
Sørg for, at støttestangen sidder sik-
kert, så motorhjelm en ikke falder ned
på dit hoved eller din krop.
OM42E06DK.book Page 490 Thursday, February 18, 2021 5:07 PM

491
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje

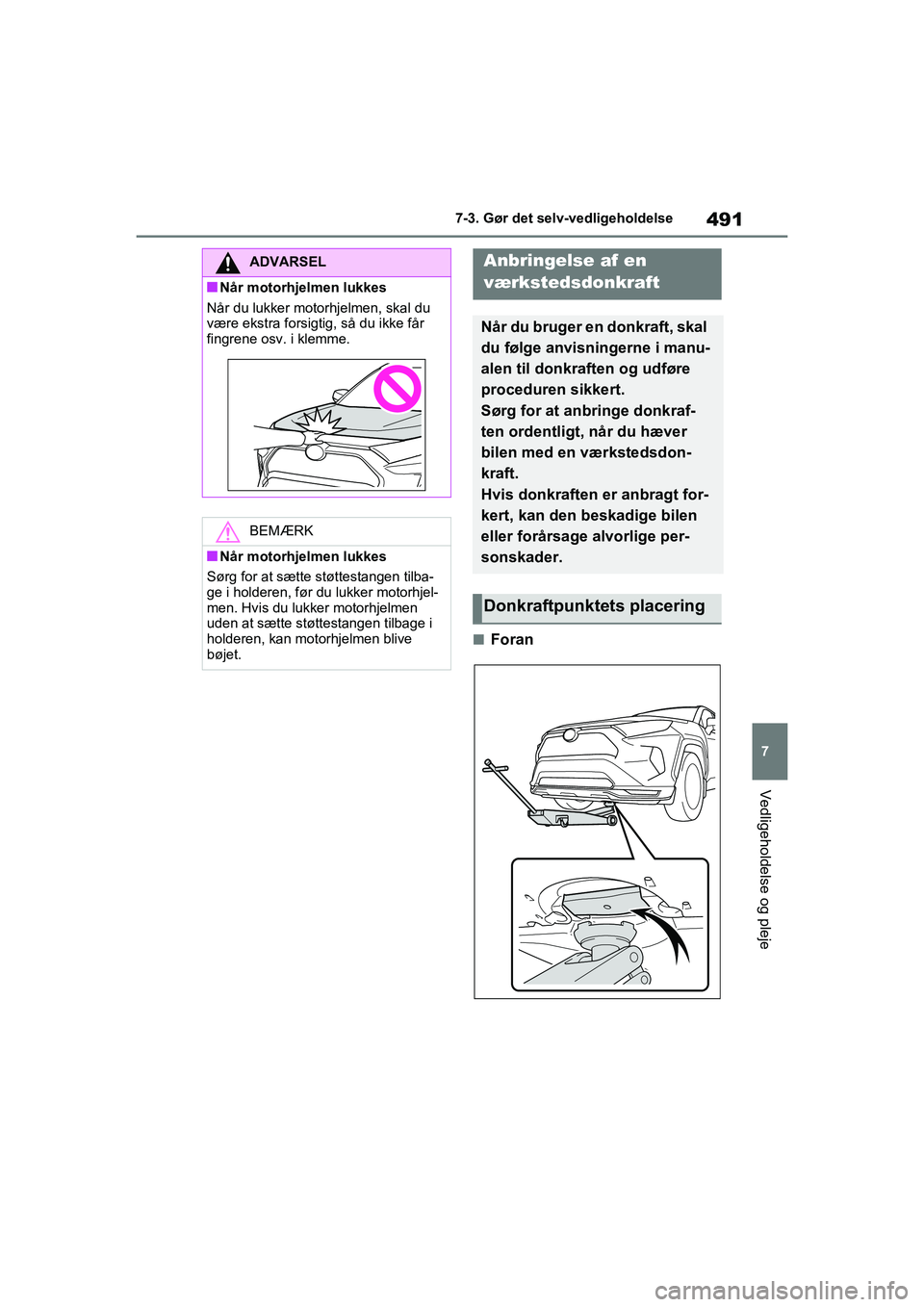

nForan
ADVARSEL
nNår motorhjelmen lukkes
Når du lukker motorhjelmen, skal du
være ekstra forsigtig, så du ikke får
fingrene osv. i klemme.
BEMÆRK
nNår motorhjelmen lukkes
Sørg for at sætte støttestangen tilba-
ge i holderen, før du lukker motorhjel-
men. Hvis du lukker motorhjelmen
uden at sætte støttestangen tilbage i
holderen, kan motorhjelmen blive
bøjet.
Anbringelse af en
værkstedsdonkraft
Når du bruger en donkraft, skal
du følge anvisningerne i manu-
alen til donkraften og udføre
proceduren sikkert.
Sørg for at anbringe donkraf-
ten ordentligt, når du hæver
bilen med en værkstedsdon-
kraft.
Hvis donkraften er anbragt for-
kert, kan den beskadige bilen
eller forårsage alvorlige per-
sonskader.
Donkraftpunktets placering
OM42E06DK.book Page 491 Thursday, February 18, 2021 5:07 PM

4927-3. Gør det selv-vedligeholdelse

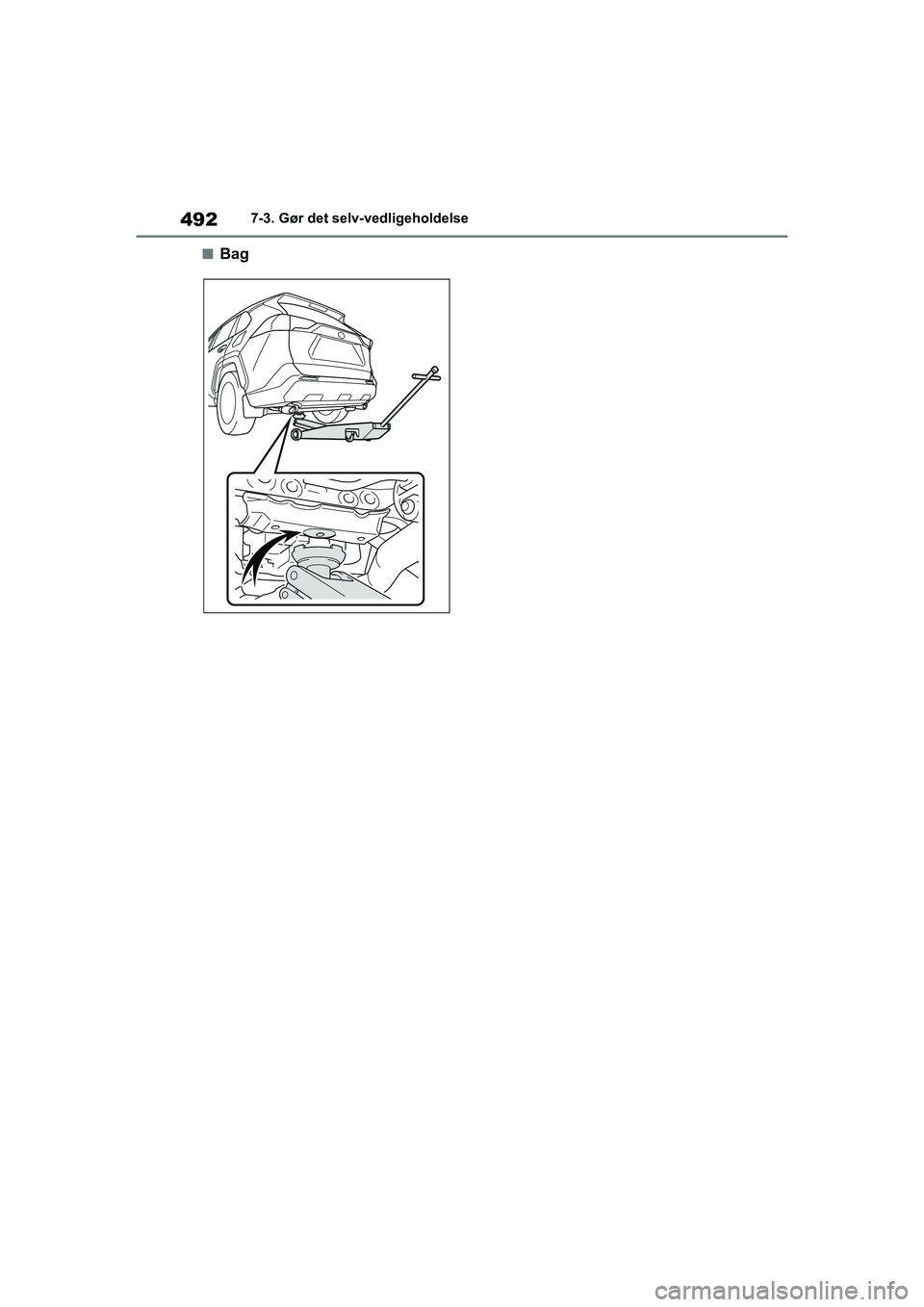

nBag
OM42E06DK.book Page 492 Thursday, February 18, 2021 5:07 PM

493
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
Sikringsbokse (
S. 535)
Påfyldningsdæksel til motorolie ( S. 494)
Oliemålepind ( S. 494)
Køler ( S. 497)
Køleventilator
Kondensator ( S. 497)
Kølervæskebeholder til elstyreenhed ( S. 496)
Sprinklervæskebeholder ( S. 497)
Beholder til kølervæske ( S. 495)
n12-voltsbatteri
S. 498
Motorrum
Dele
A
B
C
D
E
F
G
H
I
OM42E06DK.book Page 493 Thursday, February 18, 2021 5:07 PM

4947-3. Gør det selv-vedligeholdelse
Kontrollér oliestanden vha. oliemå-
lepilen. Motoren skal have drift-
stemperatur og være slukket.
nKontrol af oliestand
1 Parkér bilen på jævnt underlag.
Når motoren er varmet op, og
hybridsystemet er slået fra, skal
du vente mere end 5 minutter,
så olien kan løbe tilbage til bun-
den af motoren.
2 Træk målepinden ud, og hold en
klud under enden af den.
3 Tør målepinden af.
4 Før målepinden helt ind igen.
5 Træk den ud igen, idet du holder
kluden under enden, og kontrol-
lér oliestanden. Lav
Normal
For meget
Målepindens form kan variere afhæn-
gig af bil- eller motortype.
6
Tør målepinden af, og før den
tilbage på plads.
nKontrol af olietype og klargø-
ring af nødvendige dele
Kontrollér olietypen, og hav de
hjælpemidler, du skal bruge, klar,
før du påfylder olie.
 Valg af motorolie
S. 611
Oliemængde (Lav  Fuld)
1,5 l
 Element
Ren tragt
nPåfyldning af motorolie
Hvis oliestanden er under eller i
nærheden af mærket for lav stand,
skal du påfylde olie af samme type,
som allerede findes i motoren.
1 Fjern påfyldningsdækslet ved at
dreje det mod uret.
Kontrol og påfyldning af
motorolieA
B
C
OM42E06DK.book Page 494 Thursday, February 18, 2021 5:07 PM

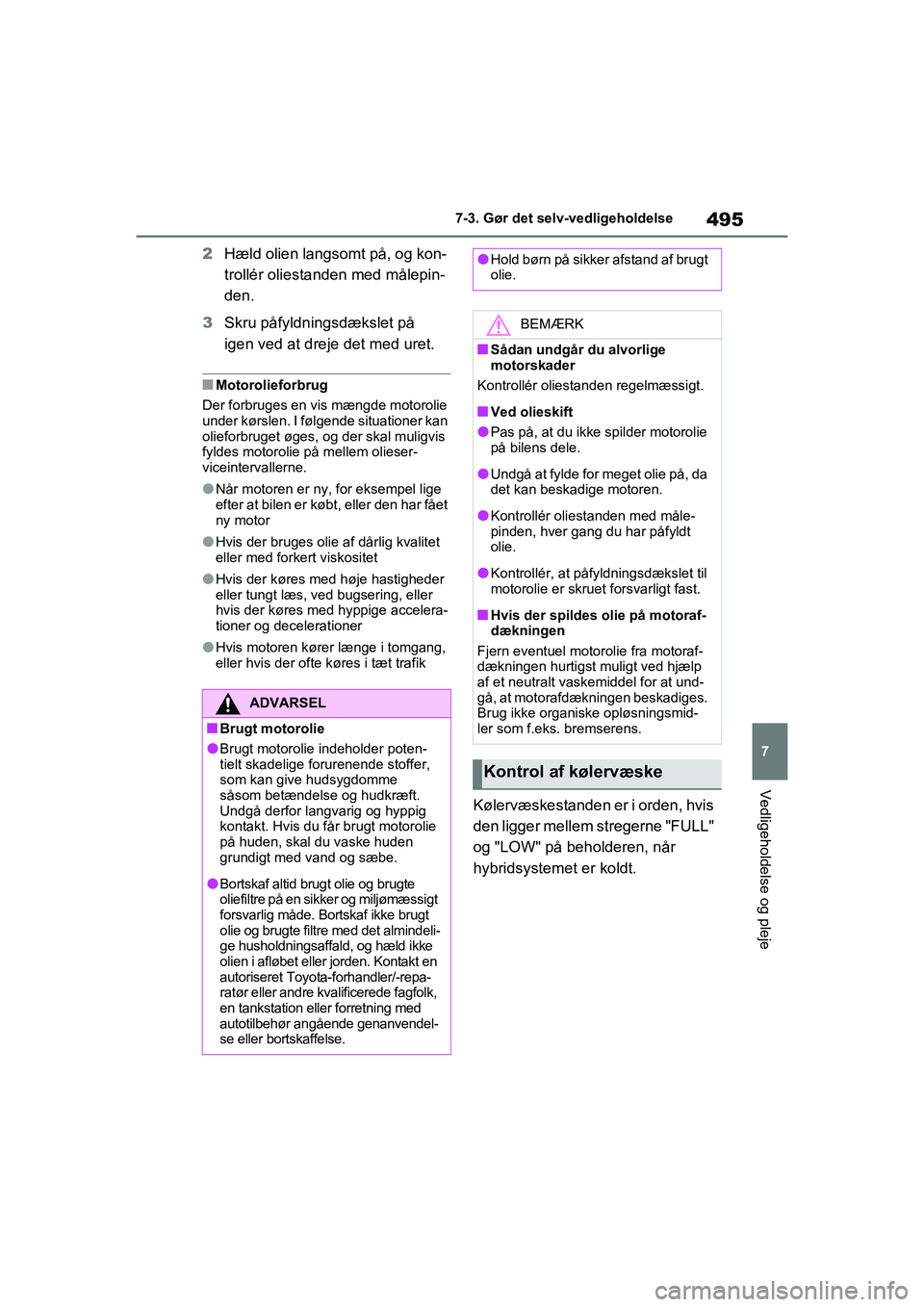

495
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
2
Hæld olien langsomt på, og kon-
trollér oliestanden med målepin-
den.
3 Skru påfyldningsdækslet på
igen ved at dreje det med uret.
nMotorolieforbrug
Der forbruges en vis mængde motorolie
under kørslen. I følgende situationer kan
olieforbruget øges, og der skal muligvis
fyldes motorolie på mellem olieser-
viceintervallerne.
lNår motoren er ny, for eksempel lige
efter at bilen er købt, eller den har fået
ny motor
lHvis der bruges olie af dårlig kvalitet
eller med forkert viskositet
lHvis der køres med høje hastigheder
eller tungt læs, ved bugsering, eller
hvis der køres med hyppige accelera-
tioner og decelerationer
lHvis motoren kører længe i tomgang,
eller hvis der ofte køres i tæt trafik
Kølervæskestanden er i orden, hvis
den ligger mellem stregerne "FULL"
og "LOW" på beholderen, når
hybridsystemet er koldt.
ADVARSEL
nBrugt motorolie
lBrugt motorolie indeholder poten-
tielt skadelige forurenende stoffer,
som kan give hudsygdomme
såsom betændelse og hudkræft.
Undgå derfor langvarig og hyppig
kontakt. Hvis du får brugt motorolie
på huden, skal du vaske huden
grundigt med vand og sæbe.
lBortskaf altid brugt olie og brugte
oliefiltre på en sikker og miljømæssigt
forsvarlig måde. Bo rtskaf ikke brugt
olie og brugte filtre med det almindeli-
ge husholdningsaffald, og hæld ikke
olien i afløbet eller jorden. Kontakt en
autoriseret Toyota -forhandler/-repa-
ratør eller andre kvalificerede fagfolk,
en tankstation eller forretning med
autotilbehør angående genanvendel-
se eller bortskaffelse.
lHold børn på sikker afstand af brugt
olie.
BEMÆRK
nSådan undgår du alvorlige
motorskader
Kontrollér oliestanden regelmæssigt.
nVed olieskift
lPas på, at du ikke spilder motorolie
på bilens dele.
lUndgå at fylde for meget olie på, da
det kan beskadige motoren.
lKontrollér oliestanden med måle-
pinden, hver gang du har påfyldt
olie.
lKontrollér, at påfyldningsdækslet til
motorolie er skruet forsvarligt fast.
nHvis der spildes olie på motoraf-
dækningen
Fjern eventuel motorolie fra motoraf-
dækningen hurtigst muligt ved hjælp
af et neutralt vaskemiddel for at und-
gå, at motorafdækningen beskadiges.
Brug ikke organiske opløsningsmid-
ler som f.eks. bremserens.
Kontrol af kølervæske
OM42E06DK.book Page 495 Thursday, February 18, 2021 5:07 PM

4967-3. Gør det selv-vedligeholdelse
nBeholder til kølervæskeDæksel til beholder
"FULL"-streg
"LOW"-streg
Hvis standen ligger på eller under stre-
gen "LOW", skal du påfylde kølervæske
op til stregen "FULL".
(S. 602)
nKølervæskebeholder til elsty-
reenhed
Dæksel til beholder
"FULL"-streg
"LOW"-streg
Hvis standen ligger på eller under stre-
gen "LOW", skal du påfylde kølervæske
op til stregen "FULL". ( S. 604)
nValg af kølervæske
Brug kun "Toyota Super Long Life Coo-
lant" eller en anden højkvalitets etyleng- lykol-baseret kølervæske uden silikat,
amin, nitrit eller borat med langtidsvir-
kende organisk syreteknologi.
"Toyota Super Long Life Coolant" er en
blanding af 50 % kølervæske og 50 %
demineraliseret vand. (Minimumstempe-
ratur: -35 °C)
Kontakt en autoriseret Toyota-forhand-
ler/-reparatør eller andre kvalificerede
fagfolk for yderligere oplysninger om
kølervæske.
nHvis kølervæskestanden falder kort
tid efter påfyldning
Foretag en visuel kontrol af kølerne,
slangerne, dækslet til kølervæskebehol-
deren til motoren/elstyreenheden,
afløbshanen og vandpumpen.
Hvis du ikke kan finde en lækage, skal
du få en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede fag-
folk til at teste dækslet og kontrollere
kølesystemet for lækage.
A
B
C
A
B
C
ADVARSEL
nNår hybridsystemet er varmt
Fjern ikke dækslerne til kølervæske-
beholderne for motoren/elstyreenhe-
den.
Kølesystemet kan være under tryk og
sprøjte varm kølervæske ud, hvilket
kan give alvorlige skader som fx for-
brændinger.
BEMÆRK
nPåfyldning af kølervæske
Kølervæske er hverken almindeligt
vand eller ren frostvæske. Der skal
anvendes den korrekte blanding af
vand og frostvæske for at sikre kor-
rekt smøring, korrosionsbeskyttelse
og køling. Husk at læse etiketten på
frostvæsken eller kølervæsken.
nHvis du spilder kølervæske
Skyl spildt kølervæske af med vand,
så den ikke beskadiger delene eller
lakken.
OM42E06DK.book Page 496 Thursday, February 18, 2021 5:07 PM

497
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
Kontrollér køleren og kondensato-
ren, og fjern eventuelle fremmedle-
gemer.
Hvis en eller flere af de ovennævn-
te dele er meget snavsede, eller du
ikke er sikker på deres tilstand, skal
du få bilen efterset hos en autorise-
ret Toyota-forhandler/-reparatør
eller andre kvalif
icerede fagfolk.
Uden niveaumåler
Type A: Hvis vaskerne ikke funge-
rer, er beholderen med sprinkler-
væske muligvis tom. Påfyld sprink-
lervæske.
Type B: Hvis en af vaskerne ikke
fungerer, eller der vises en advar-
selsmeddelelse på multi-informati- onsdisplayet, er beholderen med
sprinklervæske sandsynligvis tom.
Påfyld sprinklervæske.
Med niveaumåler
Hvis væskestanden er på "LOW",
skal du påfylde sprinklervæske.
nBrug af måleren (hvis monteret)
Sprinklervæskeniveauet kan kontrolle-
res ved at kigge på positionen for
niveauet på de væskedækkede huller i
måleren.
Hvis niveauet kommer under det andet
hul fra bunden (position "LOW"), skal du
fylde sprinklervæske på.
Aktuelt væskeniveau
Kontrol af køler og AC-køler/
kondensator
ADVARSEL
nNår hybridsystemet er varmt
Undlad at berøre køleren eller kon-
densatoren, da de kan være varme
og give alvorlige skader, for eksempel
forbrændinger.
nNår køleventilatoren kører
Rør ikke ved motorrummet.
Når tændingskontakten står på ON,
kan den elektriske køleventilator plud-
selig starte af sig selv, hvis airconditi-
onsystemet er tændt og/eller køler-
væsketemperaturen bliver høj. Sørg
for, at tændingskontakten er slået fra,
når du skal arbejde i nærheden af
blæserne eller kølergitteret.
Kontrol og påfyldning af
sprinklervæske
A
OM42E06DK.book Page 497 Thursday, February 18, 2021 5:07 PM

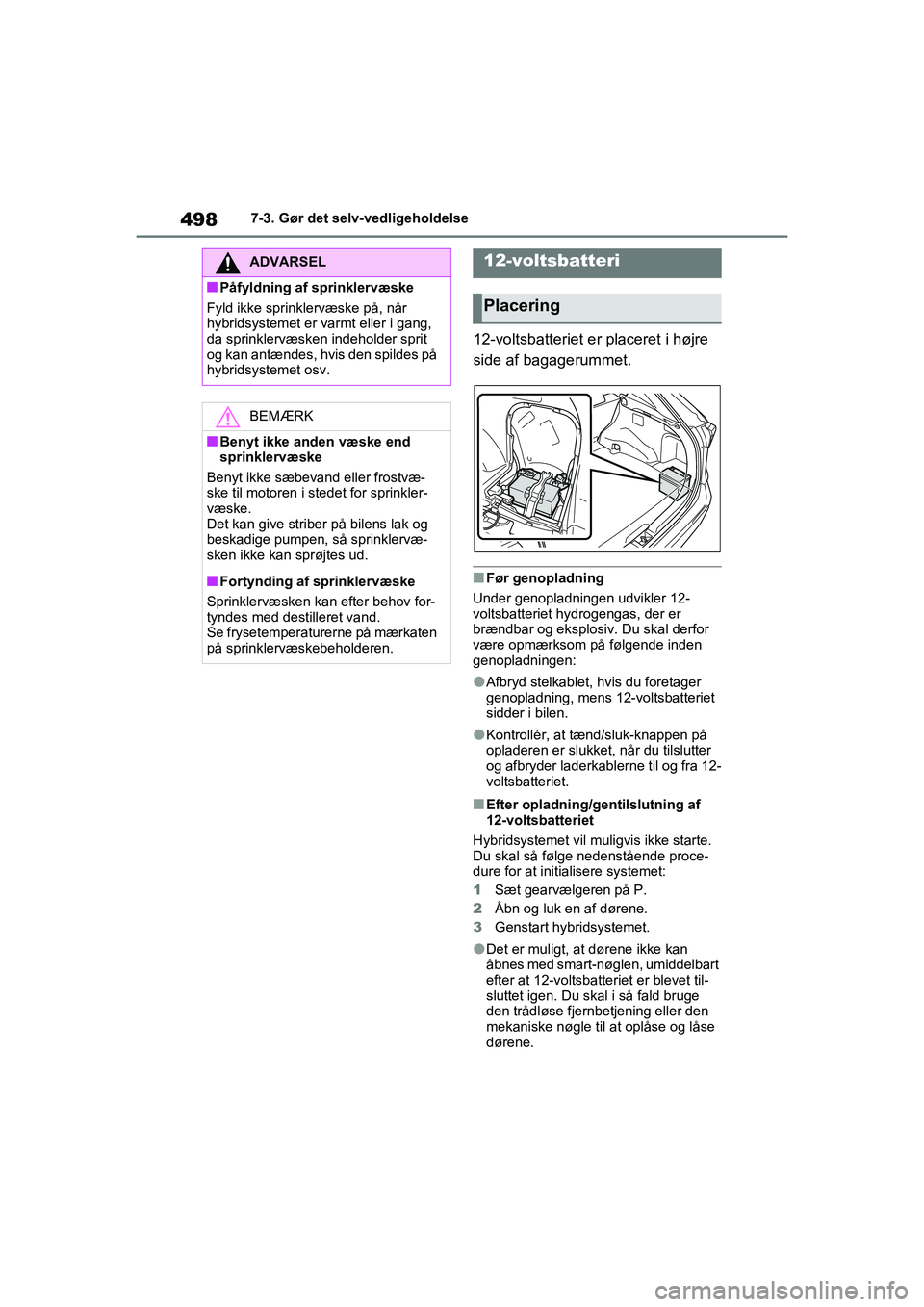

4987-3. Gør det selv-vedligeholdelse
12-voltsbatteriet er placeret i højre
side af bagagerummet.
nFør genopladning
Under genopladningen udvikler 12-
voltsbatteriet hydrogengas, der er
brændbar og eksplosiv. Du skal derfor
være opmærksom på følgende inden
genopladningen:
lAfbryd stelkablet, hvis du foretager
genopladning, mens 12-voltsbatteriet
sidder i bilen.
lKontrollér, at tænd/sluk-knappen på
opladeren er slukket, når du tilslutter
og afbryder laderkablerne til og fra 12-
voltsbatteriet.
nEfter opladning/gentilslutning af
12-voltsbatteriet
Hybridsystemet vil muligvis ikke starte.
Du skal så følge nedenstående proce-
dure for at init ialisere systemet:
1 Sæt gearvælgeren på P.
2 Åbn og luk en af dørene.
3 Genstart hybridsystemet.
lDet er muligt, at dørene ikke kan
åbnes med smart-nøglen, umiddelbart
efter at 12-voltsbatteriet er blevet til-
sluttet igen. Du skal i så fald bruge
den trådløse fjernbetjening eller den
mekaniske nøgle til at oplåse og låse
dørene.
ADVARSEL
nPåfyldning af sprinklervæske
Fyld ikke sprink lervæske på, når
hybridsystemet er varmt eller i gang,
da sprinklervæsken indeholder sprit
og kan antændes, hvis den spildes på
hybridsystemet osv.
BEMÆRK
nBenyt ikke anden væske end
sprinklervæske
Benyt ikke sæbevand eller frostvæ-
ske til motoren i stedet for sprinkler-
væske.
Det kan give striber på bilens lak og
beskadige pumpen, så sprinklervæ-
sken ikke kan sprøjtes ud.
nFortynding af sprinklervæske
Sprinklervæsken kan efter behov for-
tyndes med destilleret vand.
Se frysetemperaturerne på mærkaten
på sprinklervæskebeholderen.
12-voltsbatteri
Placering
OM42E06DK.book Page 498 Thursday, February 18, 2021 5:07 PM
