TOYOTA RAV4 PHEV 2021 Instructieboekje (in Dutch)

279
4
4-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
*: Indien aanwezig
De hoogte van de binnenspiegel kan
worden afgestemd op uw houding ach-
ter het stuur.
Stel de hoogte van de binnenspiegel af
door de spiegel omhoog of omlaag te
bewegen.
De hoeveelheid gereflecteerd licht
wordt automatisch gereduceerd op
basis van de helderheid van de kop-
lampen van achteropkomend verkeer.
Modus automatische antiverblindings-
stand in-/uitschakelen
Wanneer de automatische antiverblindings-
stand is ingeschakeld, brandt het controle-
lampje .
De functie wordt inges
chakeld telkens wan-
neer het contact AAN wordt gezet.
Druk op de toets om de functie uit te schake-
len. (Het controlelampje gaat ook uit.)
■Voorkomen van een onjuiste werking
van de sensoren
Raak de sensoren niet aan en bedek ze ook
niet, omdat hierdoor de werking van de sen-
soren in negatieve zin beïnvloed kan worden.
Binnenspiegel*
De positie van de binnenspiegel
kan worden afgesteld zodat de
bestuurder voldoende zicht naar
achteren heeft.
Afstellen van de hoogte van de
binnenspiegel
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
Verstel de spiegel ni et tijdens het rijden.
Hierdoor kunt u de macht over het stuur
verliezen en een ongeval veroorzaken,
waardoor ernstig letsel kan ontstaan.
Antiverblindingsstand
A
A
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 279 Wednesday, February 3, 2021 2:42 PM

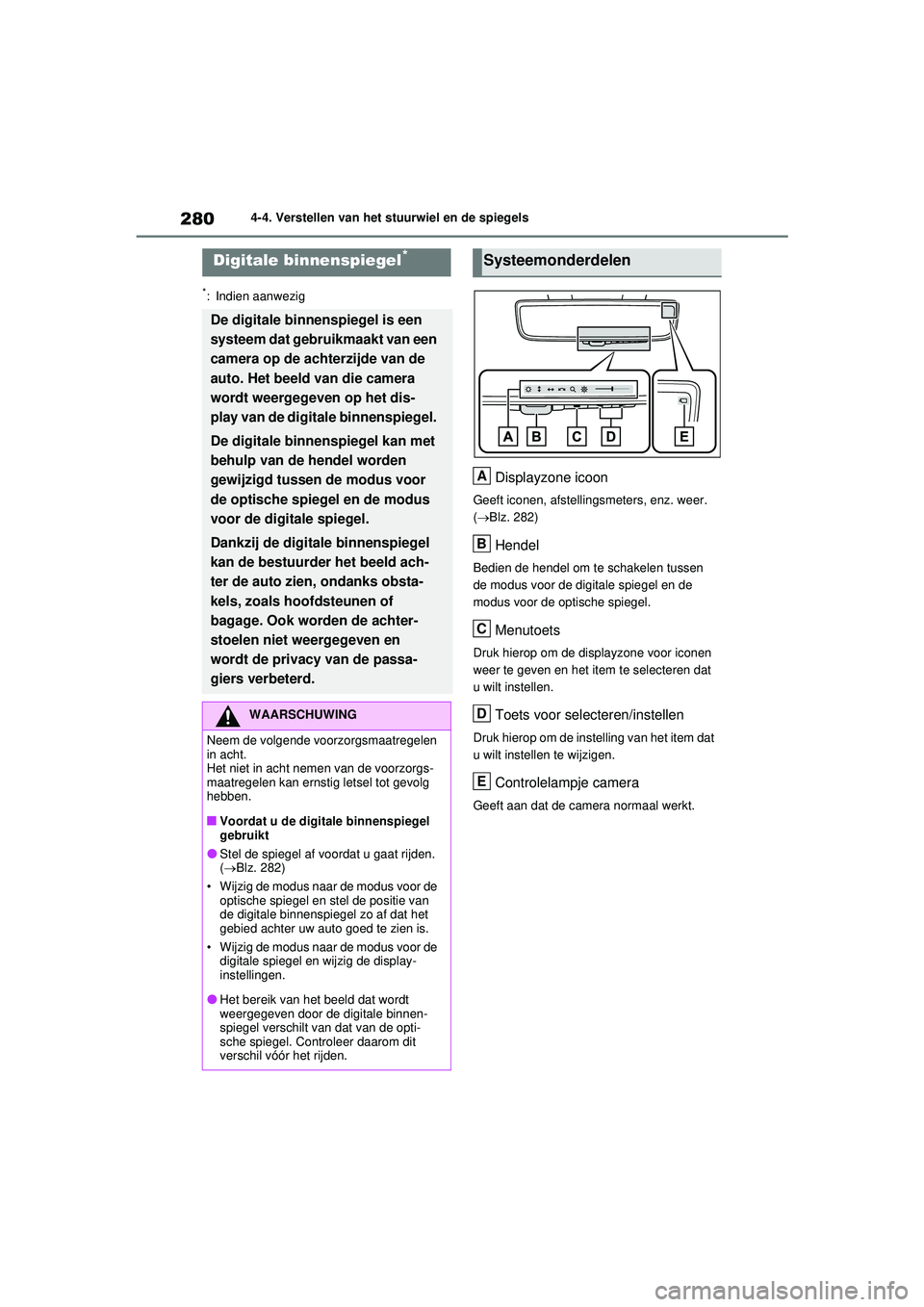

2804-4. Verstellen van het stuurwiel en de spiegels
*: Indien aanwezig
Displayzone icoon
Geeft iconen, afstellingsmeters, enz. weer.
( Blz. 282)
Hendel
Bedien de hendel om te schakelen tussen
de modus voor de digitale spiegel en de
modus voor de optische spiegel.
Menutoets
Druk hierop om de displayzone voor iconen
weer te geven en het item te selecteren dat
u wilt instellen.
Toets voor selecteren/instellen
Druk hierop om de instelling van het item dat
u wilt instellen te wijzigen.
Controlelampje camera
Geeft aan dat de camera normaal werkt.
Digitale binnenspiegel*
De digitale binnenspiegel is een
systeem dat gebruikmaakt van een
camera op de achterzijde van de
auto. Het beeld van die camera
wordt weergegeven op het dis-
play van de digitale binnenspiegel.
De digitale binnenspiegel kan met
behulp van de hendel worden
gewijzigd tussen de modus voor
de optische spiegel en de modus
voor de digitale spiegel.
Dankzij de digitale binnenspiegel
kan de bestuurder het beeld ach-
ter de auto zien, ondanks obsta-
kels, zoals hoofdsteunen of
bagage. Ook worden de achter-
stoelen niet weergegeven en
wordt de privacy van de passa-
giers verbeterd.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
■Voordat u de digitale binnenspiegel
gebruikt
●Stel de spiegel af voordat u gaat rijden.
( Blz. 282)
• Wijzig de modus naar de modus voor de optische spiegel en stel de positie van
de digitale binnenspiegel zo af dat het
gebied achter uw auto goed te zien is.
• Wijzig de modus naar de modus voor de digitale spiegel en wijzig de display-
instellingen.
●Het bereik van het beeld dat wordt
weergegeven door de digitale binnen-
spiegel verschilt van dat van de opti-
sche spiegel. Controleer daarom dit
verschil vóór het rijden.
Systeemonderdelen
A
B
C
D
E
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 280 Wednesday, February 3, 2021 2:42 PM

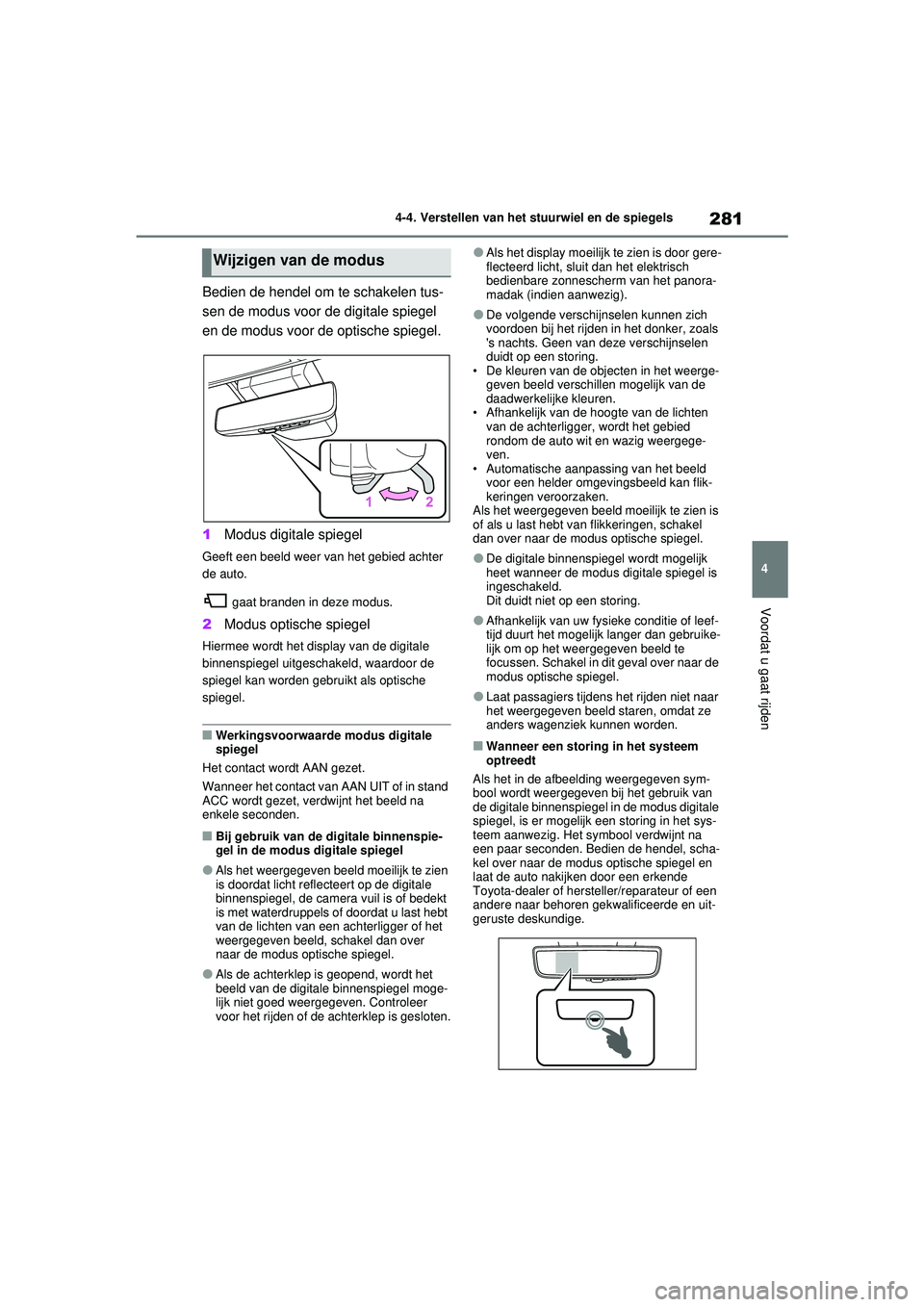

281
4
4-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
Bedien de hendel om te schakelen tus-
sen de modus voor de digitale spiegel
en de modus voor de optische spiegel.
1
Modus digitale spiegel
Geeft een beeld weer van het gebied achter
de auto.
gaat branden in deze modus.
2Modus optische spiegel
Hiermee wordt het display van de digitale
binnenspiegel uitgeschakeld, waardoor de
spiegel kan worden gebruikt als optische
spiegel.
■Werkingsvoorwaarde modus digitale
spiegel
Het contact wordt AAN gezet.
Wanneer het contact van AAN UIT of in stand
ACC wordt gezet, verdwijnt het beeld na
enkele seconden.
■Bij gebruik van de digitale binnenspie-
gel in de modus digitale spiegel
●Als het weergegeven beel d moeilijk te zien
is doordat licht reflecteert op de digitale
binnenspiegel, de camera vuil is of bedekt
is met waterdruppels of doordat u last hebt
van de lichten van een achterligger of het
weergegeven beeld, schakel dan over
naar de modus optische spiegel.
●Als de achterklep is geopend, wordt het
beeld van de digitale binnenspiegel moge-
lijk niet goed weergegeven. Controleer
voor het rijden of de achterklep is gesloten.
●Als het display moeilijk te zien is door gere-
flecteerd licht, slui t dan het elektrisch
bedienbare zonnescherm van het panora-
madak (indien aanwezig).
●De volgende verschijnselen kunnen zich
voordoen bij het rijden in het donker, zoals
's nachts. Geen van deze verschijnselen
duidt op een storing.
• De kleuren van de objecten in het weerge- geven beeld verschillen mogelijk van de
daadwerkelijke kleuren.
• Afhankelijk van de hoogte van de lichten
van de achterligger, wordt het gebied
rondom de auto wit en wazig weergege-
ven.
• Automatische aanpassing van het beeld voor een helder omgev ingsbeeld kan flik-
keringen veroorzaken.
Als het weergegeven beel d moeilijk te zien is
of als u last hebt van flikkeringen, schakel
dan over naar de modus optische spiegel.
●De digitale binnenspiegel wordt mogelijk
heet wanneer de modus digitale spiegel is
ingeschakeld.
Dit duidt niet op een storing.
●Afhankelijk van uw fysi eke conditie of leef-
tijd duurt het mogelijk langer dan gebruike-
lijk om op het weergegeven beeld te
focussen. Schakel in dit geval over naar de
modus optische spiegel.
●Laat passagiers tijdens het rijden niet naar
het weergegeven beeld staren, omdat ze
anders wagenziek kunnen worden.
■Wanneer een storing in het systeem
optreedt
Als het in de afbeelding weergegeven sym-
bool wordt weergegeven bij het gebruik van
de digitale binnenspiegel in de modus digitale
spiegel, is er mogelijk een storing in het sys-
teem aanwezig. Het symbool verdwijnt na
een paar seconden. Bedien de hendel, scha-
kel over naar de modus optische spiegel en
laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Wijzigen van de modus
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 281 Wednesday, February 3, 2021 2:42 PM

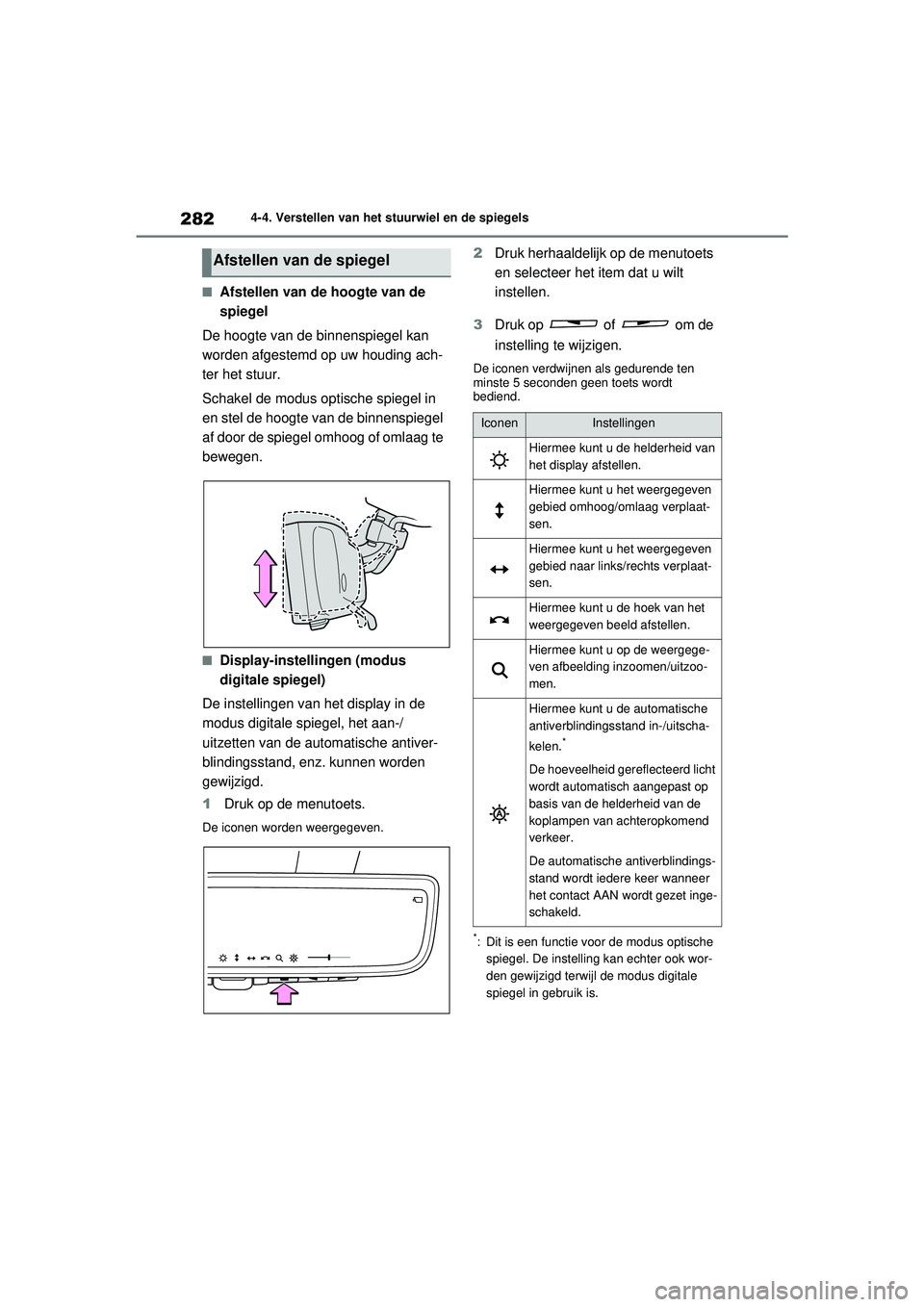

2824-4. Verstellen van het stuurwiel en de spiegels
■Afstellen van de hoogte van de
spiegel
De hoogte van de binnenspiegel kan
worden afgestemd op uw houding ach-
ter het stuur.
Schakel de modus optische spiegel in
en stel de hoogte van de binnenspiegel
af door de spiegel omhoog of omlaag te
bewegen.
■Display-instellingen (modus
digitale spiegel)
De instellingen van het display in de
modus digitale spiegel, het aan-/
uitzetten van de automatische antiver-
blindingsstand, enz. kunnen worden
gewijzigd.
1 Druk op de menutoets.
De iconen worden weergegeven.
2Druk herhaaldelijk op de menutoets
en selecteer het item dat u wilt
instellen.
3 Druk op of om de
instelling te wijzigen.
De iconen verdwijnen als gedurende ten
minste 5 seconden geen toets wordt
bediend.
*: Dit is een functie voor de modus optische
spiegel. De instelling kan echter ook wor-
den gewijzigd terwijl de modus digitale
spiegel in gebruik is.
Afstellen van de spiegel
IconenInstellingen
Hiermee kunt u de helderheid van
het display afstellen.
Hiermee kunt u het weergegeven
gebied omhoog/omlaag verplaat-
sen.
Hiermee kunt u het weergegeven
gebied naar links/rechts verplaat-
sen.
Hiermee kunt u de hoek van het
weergegeven beeld afstellen.
Hiermee kunt u op de weergege-
ven afbeelding inzoomen/uitzoo-
men.
Hiermee kunt u de automatische
antiverblindingsstand in-/uitscha-
kelen.
*
De hoeveelheid gereflecteerd licht
wordt automatisch aangepast op
basis van de helderheid van de
koplampen van achteropkomend
verkeer.
De automatische antiverblindings-
stand wordt iedere keer wanneer
het contact AAN wordt gezet inge-
schakeld.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 282 Wednesday, February 3, 2021 2:42 PM

283
4
4-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
■In-/uitschakelen van de automati-
sche antiverblindingsstand
(modus optische spiegel)
De automatische antiverblindingsstand
in de modus optische spiegel kan wor-
den in-/uitgeschakeld. De instelling kan
worden gewijzigd in zowel de modus
digitale spiegel als de modus optische
spiegel.
Bij gebruik van de modus digitale
spiegel
Blz. 282
Bij gebruik van de modus optische
spiegel
1 Druk op de menutoets.
De iconen worden weergegeven.
2Druk op of om de
automatische antiverblindingsstand
in te schakelen (ON)/uit te schake-
len (OFF).
De iconen verdwijnen als gedurende ten
minste 5 seconden geen toets wordt
bediend.
■Instellen van het display (modus
digitale spiegel)
●Als het weergegeven beeld is ingesteld,
lijkt het mogelijk verv ormd. Dit duidt niet op
een storing.
●Als de helderheid van de digitale binnen-
spiegel te hoog is ingesteld, kunnen uw
ogen vermoeid raken. Stel de digitale bin-
nenspiegel in op een geschikte helderheid.
Als uw ogen vermoeid raken, schakel dan
over naar de modus optische spiegel.
●De helderheid van de digitale binnenspie-
gel wordt automatisch aangepast overeen-
komstig de helderheid van het gebied voor
uw auto.
■Voorkomen van storingen in de licht-
sensoren
Raak de lichtsensoren niet aan en bedek ze
niet, om te voorkomen dat er storingen in ont-
staan.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
■Tijdens het rijden
●Verstel de digitale binnenspiegel niet tij-
dens het rijden en pas ook de display-
instellingen niet aan.
Breng de auto tot stilstand en bedien de
bedieningstoetsen van de digitale bin-
nenspiegel.
Als u dat niet doet, kunt u een stuurfout
maken, waardoor een ongeval kan ont-
staan.
●Let altijd op de omgeving van de auto.
Het formaat van de voertuigen en andere
objecten lijkt mogelijk anders in de modus
digitale spiegel en de modus optische
spiegel.
Let bij het achteruitrijden rechtstreeks op
de veiligheid van het gebied rondom de
auto, met name achter de auto.
Bovendien lijkt de omgeving mogelijk
schemerig wanneer een voertuig in het
donker, zoals 's nachts, van achteren
nadert.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 283 Wednesday, February 3, 2021 2:42 PM

2844-4. Verstellen van het stuurwiel en de spiegels
■Schoonmaken van het spiegelop-
pervlak
Als het spiegeloppervlak vuil is, is het
beeld op het display mogelijk moeilijk te
zien.
Reinig het spiegeloppervlak voorzich-
tig met een zachte, droge doek.
■Schoonmaken van de camera
Als de cameralens vuil is, is het weer-
gegeven beeld mogelijk niet helder.
Reinig in dat geval de lens met een
zachte, vochtige doek of een watten-
staafje.
■De camera
De camera van de digitale binnenspiegel
bevindt zich op de in de afbeelding aange-
geven plaats.
■De koelventilator
De digitale binnenspiegel is voorzien van een
koelventilator. Tijdens het gebruik van het
systeem kunnen geluiden hoorbaar zijn die
afkomstig zijn van de koelventilator.WAARSCHUWING
■Oorzaken van brand voorkomen
Als de bestuurder de digitale binnenspie-
gel blijft gebruiken terwijl er rook of een
brandlucht uit de spiegel komt, kan dit
brand tot gevolg hebben. Stop onmiddellijk
met het gebruik van het systeem en neem
contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Schoonmaken van de digitale
binnenspiegel
OPMERKING
■Voorkomen van storingen in de digi-
tale binnenspiegel
●Gebruik geen reinigingsmiddelen, zoals
thinner, wasbenzine of alcohol om de
spiegel te reinigen. Deze kunnen ervoor
zorgen dat het spiegeloppervlak ver-
kleurt, veroudert of beschadigd raakt.
●Rook niet en gebruik geen lucifers, aan-
stekers en open vuur in de buurt van de
spiegel. Anders kan schade aan de
spiegel of brand het gevolg zijn.
●Verwijder, demonteer of wijzig de spie-
gel niet.
■Voorkomen van storingen in de
camera
●Neem de volgende voorzorgsmaatrege-
len in acht, anders werkt de digitale bin-
nenspiegel mogelijk niet goed.
• Sla niet tegen de camera en onderwerp deze niet aan hevige schokken, omdat
dit de montagepositie en de hoek van
de camera kan veranderen.
• Verwijder, demonteer of wijzig de camera niet.
• Zorg ervoor dat er geen organische oplosmiddelen, autowas, ruitenreiniger
en ruitencoating op de lens terechtko-
men. Verwijder dergelijke stoffen zo
snel mogelijk als dit gebeurt.
• Maak de cameralens schoon met een vochtige zachte doek.
Wrijf niet te hard over de cameralens,
anders kunnen er krassen op komen en
kan er geen helder beeld meer worden
weergegeven.
• Wanneer u een gekleurde folie (inclusief doorzichtige folie) op de achterruit aan-
brengt, doe dit dan niet op het gebied
voor de camera.
Als er folie wordt aangebracht op het
gebied voor de camera, wordt het beeld
van de camera mogelijk niet goed weer-
gegeven.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 284 Wednesday, February 3, 2021 2:42 PM

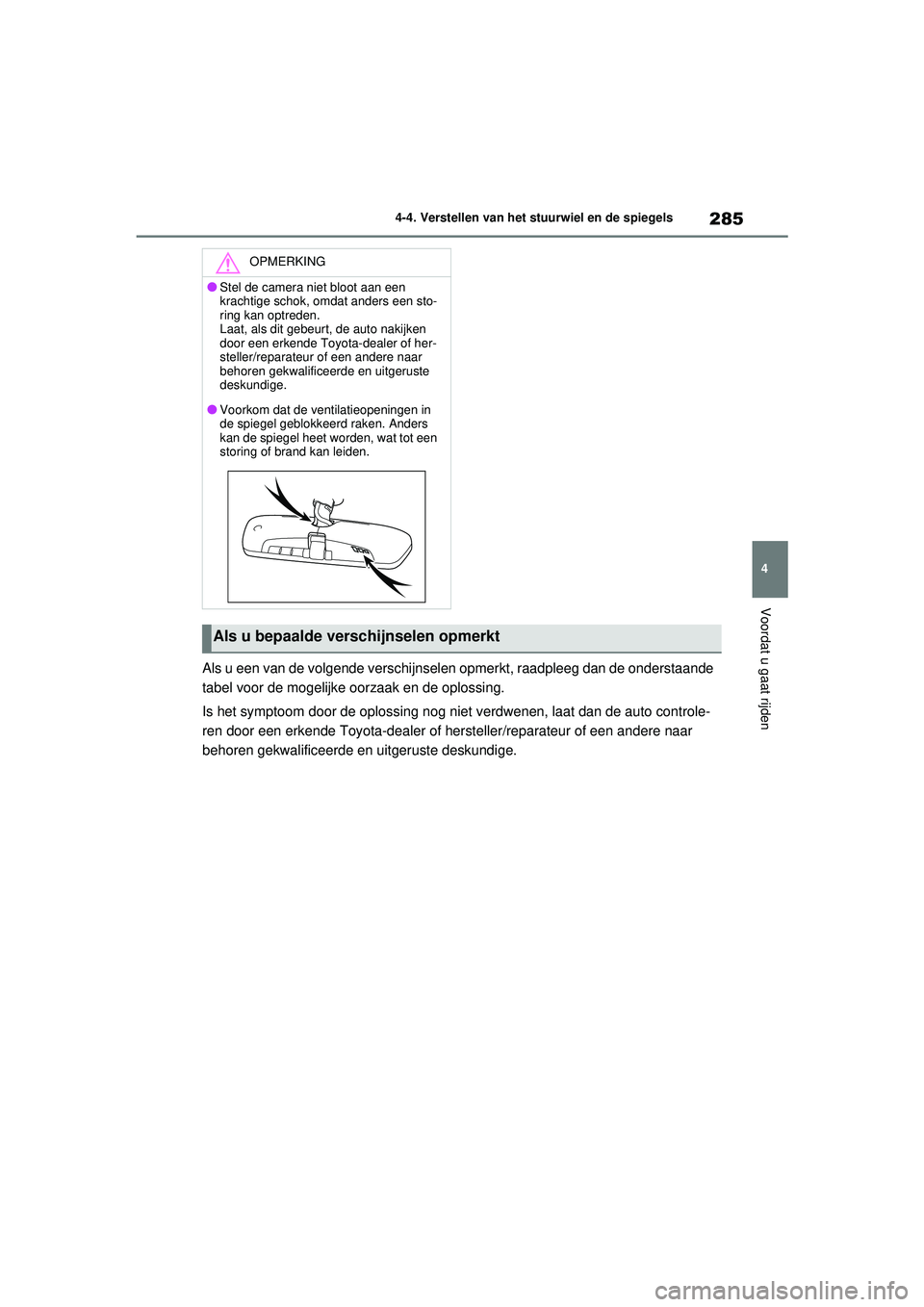

285
4
4-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
Als u een van de volgende verschijnselen opmerkt, raadpleeg dan de onderstaande
tabel voor de mogelijke oorzaak en de oplossing.
Is het symptoom door de oplossing nog niet
verdwenen, laat dan de auto controle-
ren door een erkende Toyota-dealer of her steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
OPMERKING
●Stel de camera niet bloot aan een
krachtige schok, omdat anders een sto-
ring kan optreden.
Laat, als dit gebeurt, de auto nakijken
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Voorkom dat de ventilatieopeningen in
de spiegel geblokkeerd raken. Anders
kan de spiegel heet worden, wat tot een
storing of brand kan leiden.
Als u bepaalde verschijnselen opmerkt
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 285 Wednesday, February 3, 2021 2:42 PM

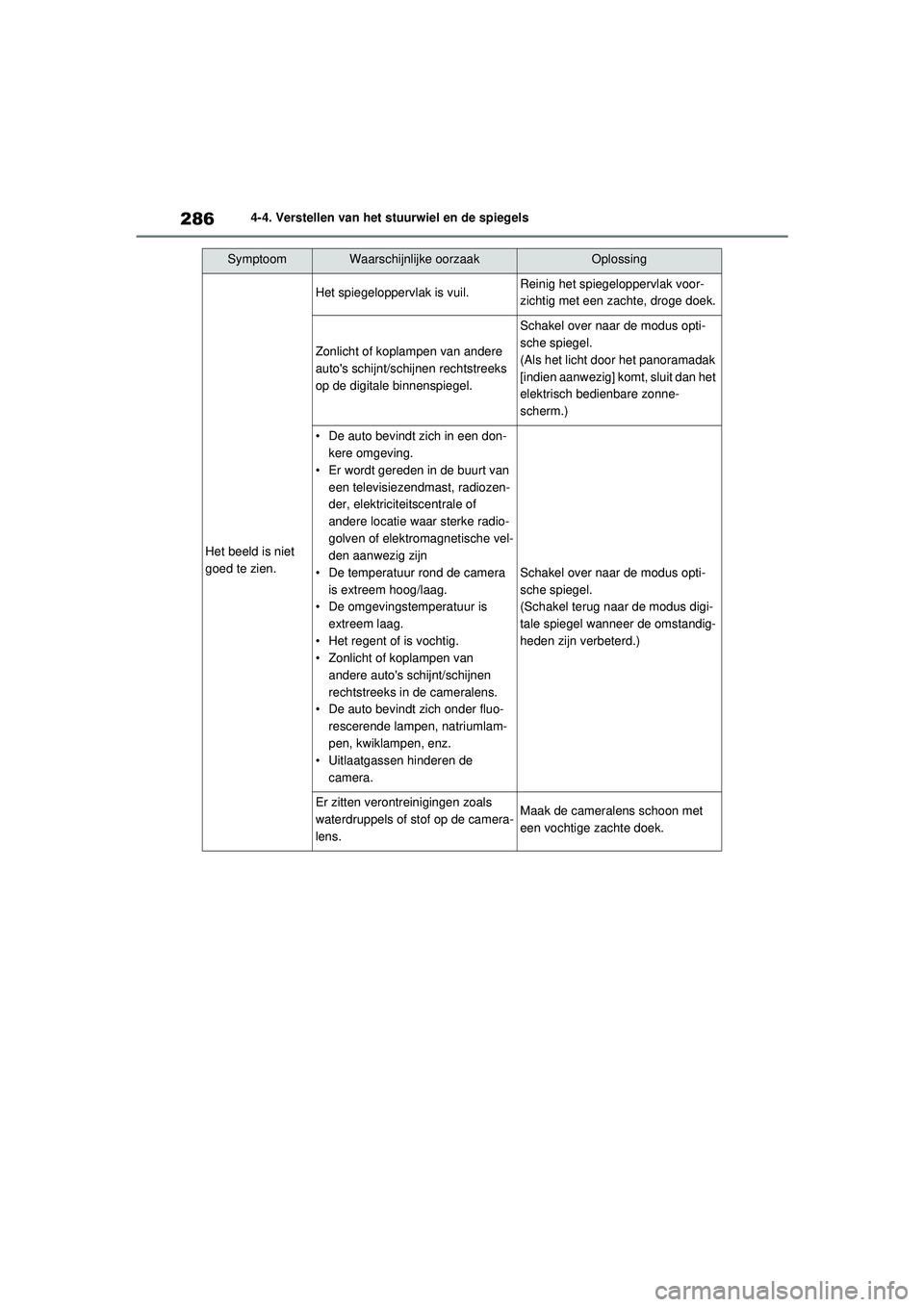

2864-4. Verstellen van het stuurwiel en de spiegels
SymptoomWaarschijnlijke oorzaakOplossing
Het beeld is niet
goed te zien.
Het spiegeloppervlak is vuil.Reinig het spiegeloppervlak voor-
zichtig met een zachte, droge doek.
Zonlicht of koplampen van andere
auto's schijnt/schijnen rechtstreeks
op de digitale binnenspiegel.
Schakel over naar de modus opti-
sche spiegel.
(Als het licht door het panoramadak
[indien aanwezig] komt, sluit dan het
elektrisch bedienbare zonne-
scherm.)
• De auto bevindt zich in een don-
kere omgeving.
• Er wordt gereden in de buurt van
een televisiezendmast, radiozen-
der, elektriciteitscentrale of
andere locatie waar sterke radio-
golven of elektromagnetische vel-
den aanwezig zijn
• De temperatuur rond de camera
is extreem hoog/laag.
• De omgevingstemperatuur is extreem laag.
• Het regent of is vochtig.
• Zonlicht of koplampen van andere auto's schijnt/schijnen
rechtstreeks in de cameralens.
• De auto bevindt zich onder fluo- rescerende lampen, natriumlam-
pen, kwiklampen, enz.
• Uitlaatgassen hinderen de camera.
Schakel over naar de modus opti-
sche spiegel.
(Schakel terug naar de modus digi-
tale spiegel wanneer de omstandig-
heden zijn verbeterd.)
Er zitten verontreinigingen zoals
waterdruppels of stof op de camera-
lens.Maak de cameralens schoon met
een vochtige zachte doek.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 286 Wednesday, February 3, 2021 2:42 PM

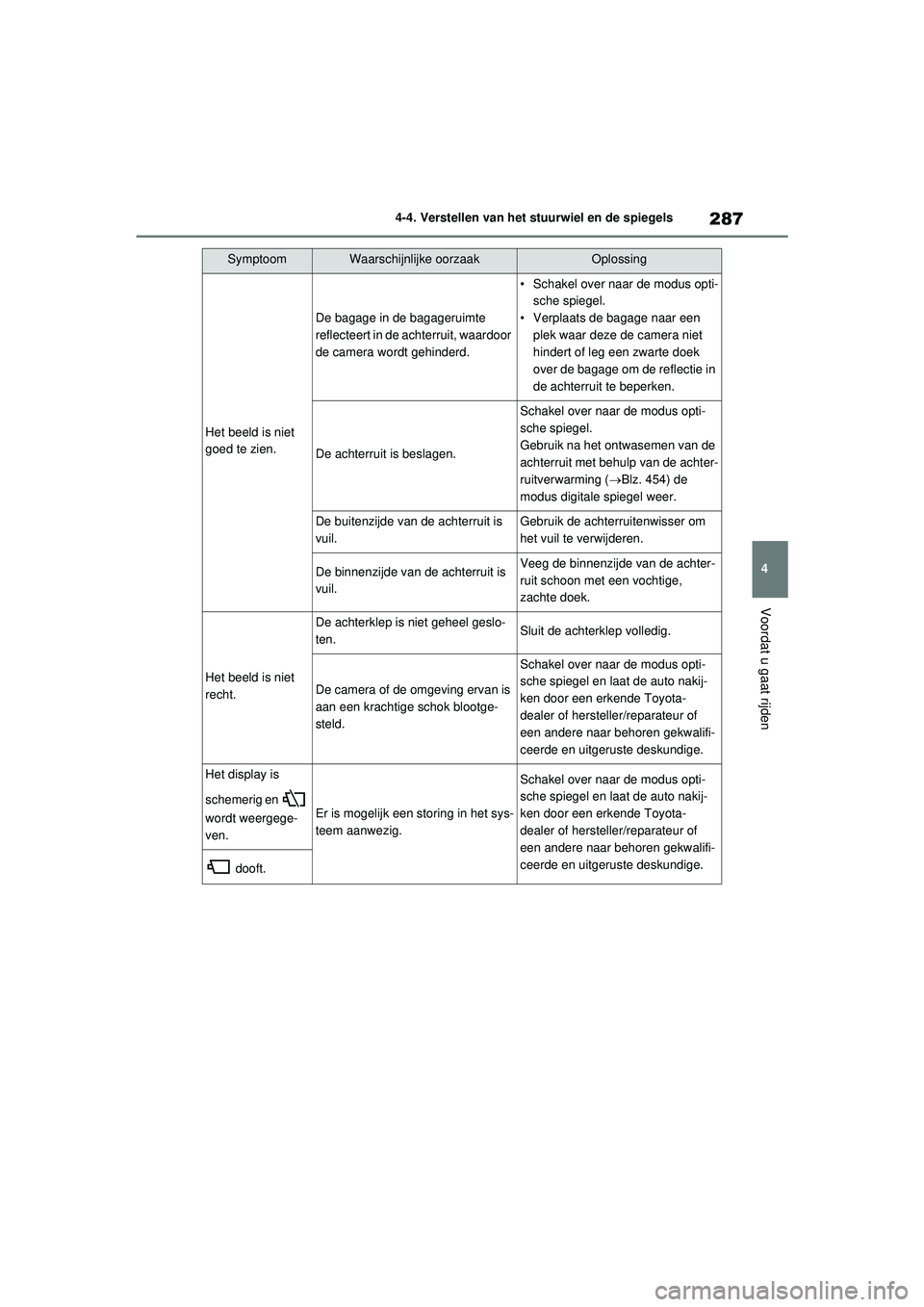

287
4
4-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
Het beeld is niet
goed te zien.
De bagage in de bagageruimte
reflecteert in de achterruit, waardoor
de camera wordt gehinderd.
• Schakel over naar de modus opti-
sche spiegel.
• Verplaats de bagage naar een plek waar deze de camera niet
hindert of leg een zwarte doek
over de bagage om de reflectie in
de achterruit te beperken.
De achterruit is beslagen.
Schakel over naar de modus opti-
sche spiegel.
Gebruik na het ontwasemen van de
achterruit met behulp van de achter-
ruitverwarming ( Blz. 454) de
modus digitale spiegel weer.
De buitenzijde van de achterruit is
vuil.Gebruik de achterruitenwisser om
het vuil te verwijderen.
De binnenzijde van de achterruit is
vuil.Veeg de binnenzijde van de achter-
ruit schoon met een vochtige,
zachte doek.
Het beeld is niet
recht.
De achterklep is niet geheel geslo-
ten.Sluit de achterklep volledig.
De camera of de omgeving ervan is
aan een krachtige schok blootge-
steld.
Schakel over naar de modus opti-
sche spiegel en laat de auto nakij-
ken door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Het display is
schemerig en
wordt weergege-
ven.
Er is mogelijk een st oring in het sys-
teem aanwezig.
Schakel over naar de modus opti-
sche spiegel en laat de auto nakij-
ken door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
dooft.
SymptoomWaarschijnlijke oorzaakOplossing
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 287 Wednesday, February 3, 2021 2:42 PM

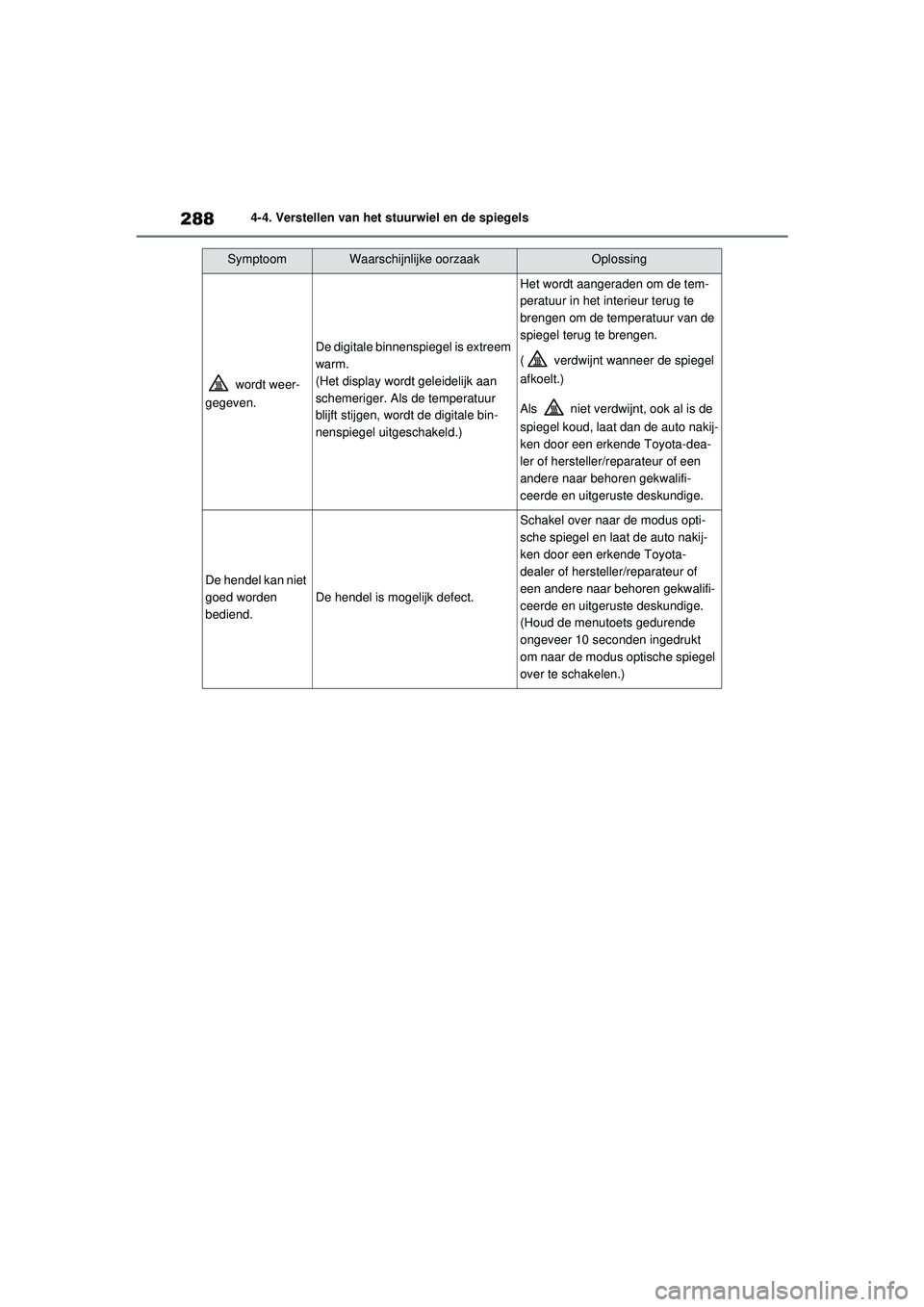

2884-4. Verstellen van het stuurwiel en de spiegels
wordt weer-
gegeven.
De digitale binnenspiegel is extreem
warm.
(Het display wordt geleidelijk aan
schemeriger. Als de temperatuur
blijft stijgen, wordt de digitale bin-
nenspiegel uitgeschakeld.)
Het wordt aangeraden om de tem-
peratuur in het interieur terug te
brengen om de temperatuur van de
spiegel terug te brengen.
( verdwijnt wanneer de spiegel
afkoelt.)
Als niet verdwijnt, ook al is de
spiegel koud, laat dan de auto nakij-
ken door een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
De hendel kan niet
goed worden
bediend.
De hendel is mogelijk defect.
Schakel over naar de modus opti-
sche spiegel en laat de auto nakij-
ken door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
(Houd de menutoets gedurende
ongeveer 10 seconden ingedrukt
om naar de modus optische spiegel
over te schakelen.)
SymptoomWaarschijnlijke oorzaakOplossing
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 288 Wednesday, February 3, 2021 2:42 PM
