TOYOTA RAV4 PHEV 2021 Instructieboekje (in Dutch)

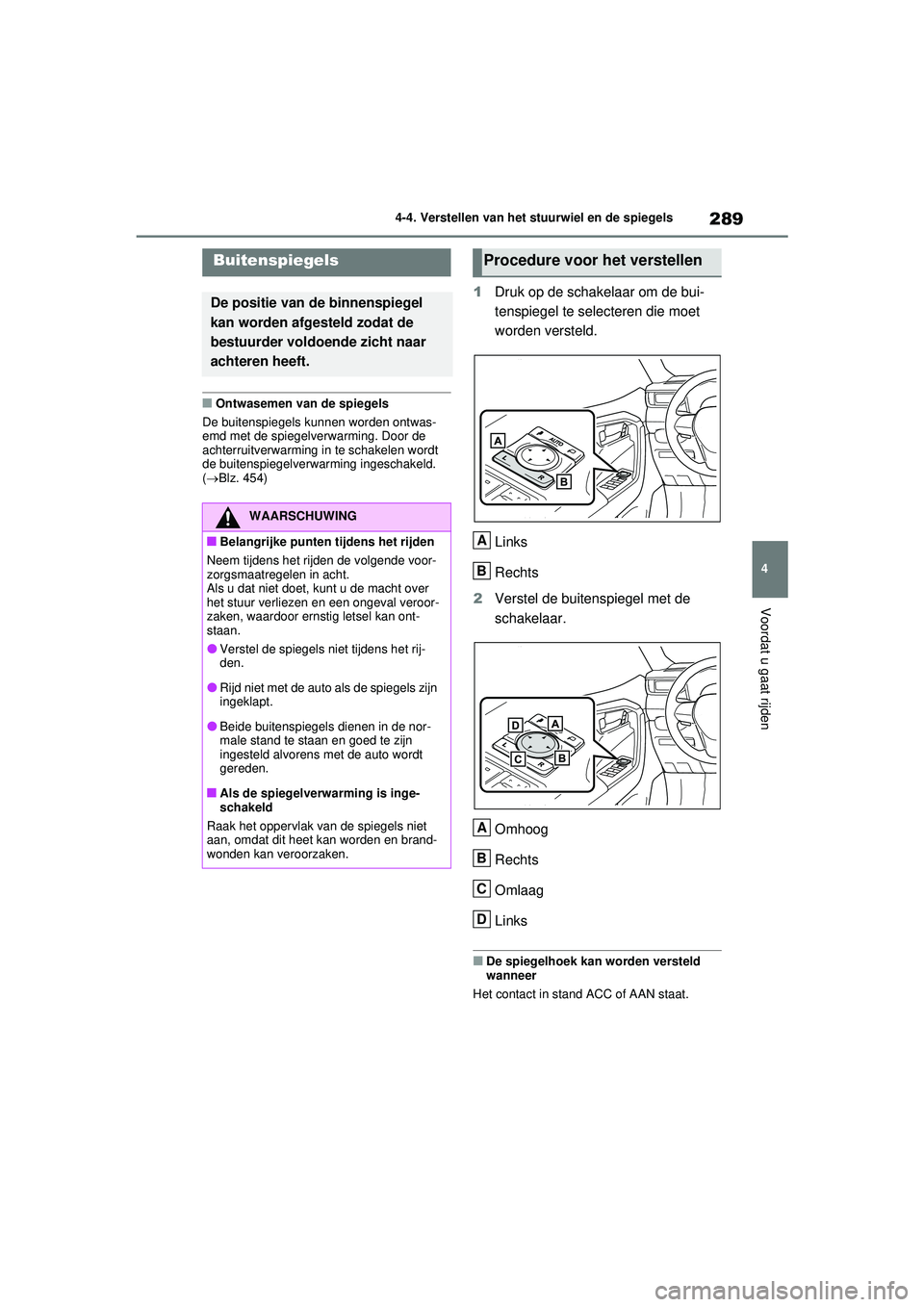

289
4
4-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
■Ontwasemen van de spiegels
De buitenspiegels kunnen worden ontwas-
emd met de spiegelverwarming. Door de
achterruitverwarming in te schakelen wordt
de buitenspiegelverw arming ingeschakeld.
(  Blz. 454)
1 Druk op de schakelaar om de bui-
tenspiegel te selecteren die moet
worden versteld.
Links
Rechts
2 Verstel de buitenspiegel met de
schakelaar.
Omhoog
Rechts
Omlaag
Links
■De spiegelhoek kan worden versteld
wanneer
Het contact in stand ACC of AAN staat.
Buitenspiegels
De positie van de binnenspiegel
kan worden afgesteld zodat de
bestuurder voldoende zicht naar
achteren heeft.
WAARSCHUWING
■Belangrijke punten tijdens het rijden
Neem tijdens het rijden de volgende voor-
zorgsmaatregelen in acht.
Als u dat niet doet, kunt u de macht over
het stuur verliezen en een ongeval veroor-
zaken, waardoor ernstig letsel kan ont-
staan.
●Verstel de spiegels ni et tijdens het rij-
den.
●Rijd niet met de auto als de spiegels zijn
ingeklapt.
●Beide buitenspiegels dienen in de nor-
male stand te staan en goed te zijn
ingesteld alvorens met de auto wordt
gereden.
■Als de spiegelverwarming is inge-
schakeld
Raak het oppervlak van de spiegels niet
aan, omdat dit heet kan worden en brand-
wonden kan veroorzaken.
Procedure voor het verstellen
A
B
A
B
C
D
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 289 Wednesday, February 3, 2021 2:42 PM

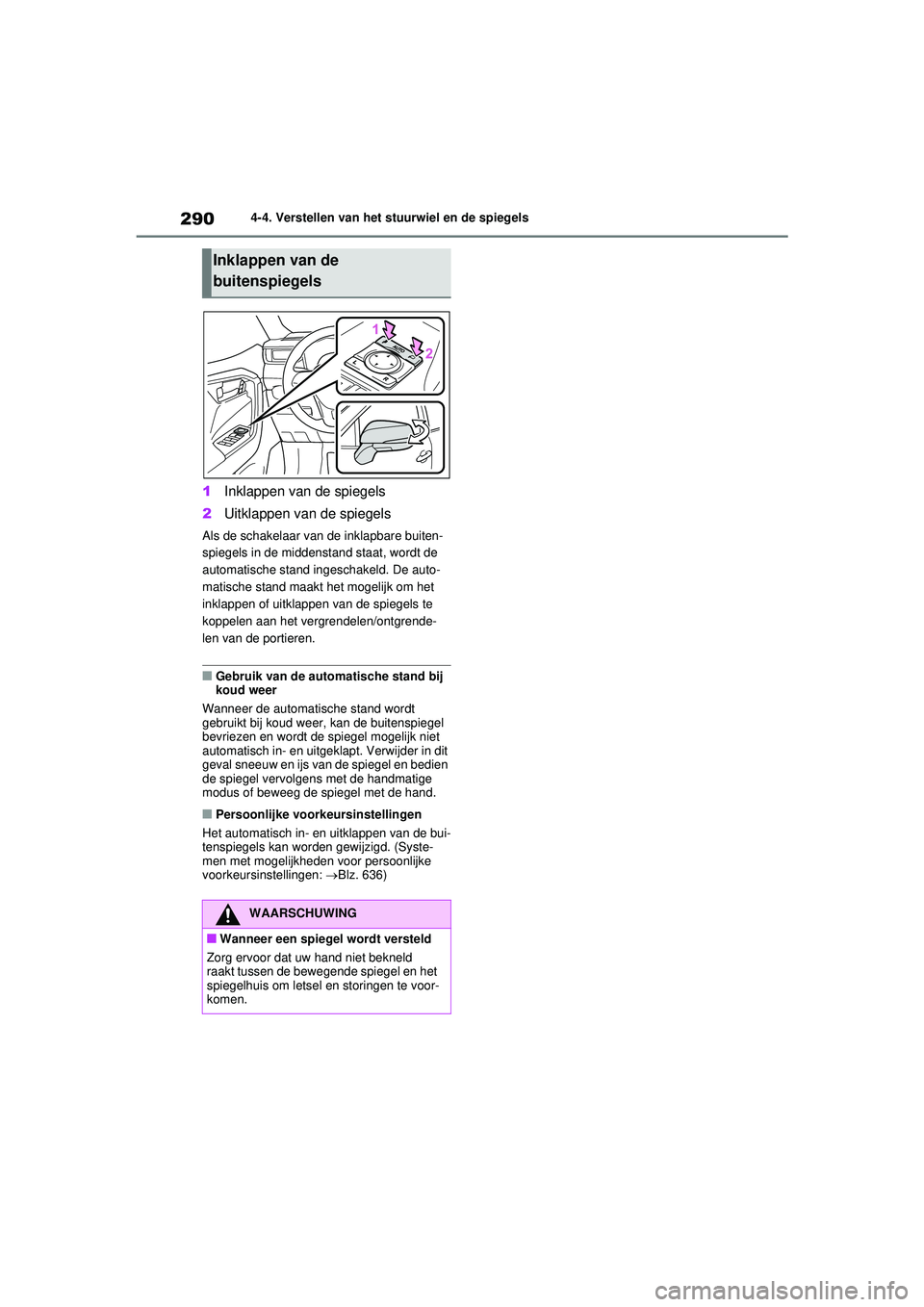

2904-4. Verstellen van het stuurwiel en de spiegels
1Inklappen van de spiegels
2 Uitklappen van de spiegels
Als de schakelaar van de inklapbare buiten-
spiegels in de middenstand staat, wordt de
automatische stand ingeschakeld. De auto-
matische stand maakt het mogelijk om het
inklappen of uitklappen van de spiegels te
koppelen aan het vergrendelen/ontgrende-
len van de portieren.
■Gebruik van de automatische stand bij
koud weer
Wanneer de automatische stand wordt
gebruikt bij koud weer, kan de buitenspiegel
bevriezen en wordt de spiegel mogelijk niet
automatisch in- en uitgeklapt. Verwijder in dit
geval sneeuw en ijs van de spiegel en bedien
de spiegel vervolgens met de handmatige
modus of beweeg de spiegel met de hand.
■Persoonlijke voorkeursinstellingen
Het automatisch in- en uitklappen van de bui-
tenspiegels kan worden gewijzigd. (Syste-
men met mogelijkheden voor persoonlijke
voorkeursinstellingen: Blz. 636)
Inklappen van de
buitenspiegels
WAARSCHUWING
■Wanneer een spiegel wordt versteld
Zorg ervoor dat uw hand niet bekneld
raakt tussen de bewegende spiegel en het
spiegelhuis om letsel en storingen te voor-
komen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 290 Wednesday, February 3, 2021 2:42 PM

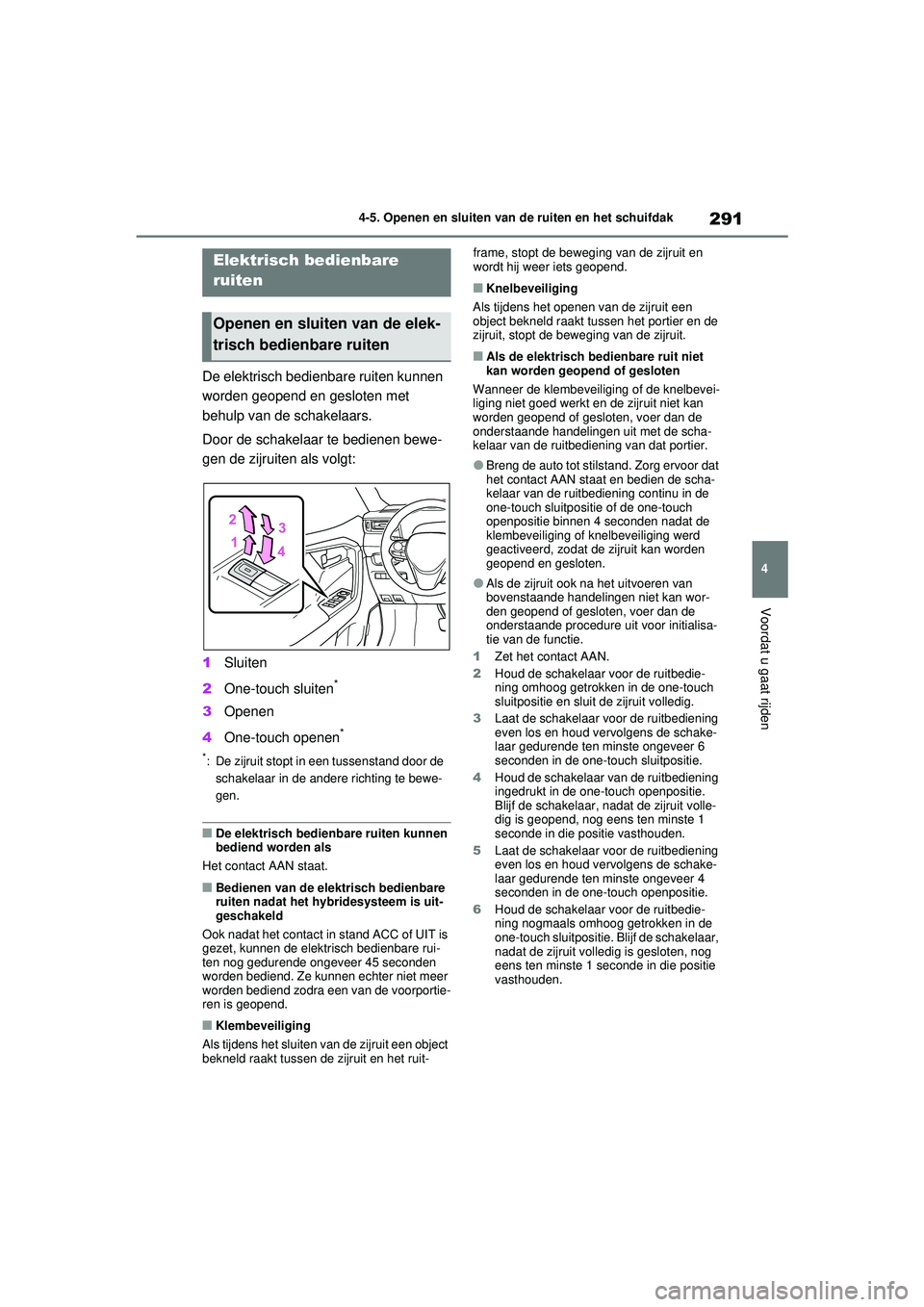

291
4
4-5. Openen en sluiten van de ruiten en het schuifdak
Voordat u gaat rijden
4-5.Openen en sluiten van de ruiten en het schuifdak
De elektrisch bedienbare ruiten kunnen
worden geopend en gesloten met
behulp van de schakelaars.
Door de schakelaar te bedienen bewe-
gen de zijruiten als volgt:
1
Sluiten
2 One-touch sluiten
*
3Openen
4 One-touch openen
*
*: De zijruit stopt in een tussenstand door de
schakelaar in de andere richting te bewe-
gen.
■De elektrisch bedienbare ruiten kunnen
bediend worden als
Het contact AAN staat.
■Bedienen van de elektrisch bedienbare
ruiten nadat het hybridesysteem is uit-
geschakeld
Ook nadat het contact in stand ACC of UIT is
gezet, kunnen de elektrisch bedienbare rui-
ten nog gedurende ongeveer 45 seconden
worden bediend. Ze kunnen echter niet meer
worden bediend zodra een van de voorportie-
ren is geopend.
■Klembeveiliging
Als tijdens het sluiten van de zijruit een object
bekneld raakt tussen de zijruit en het ruit- frame, stopt de beweging van de zijruit en
wordt hij weer iets geopend.
■Knelbeveiliging
Als tijdens het openen van de zijruit een
object bekneld raakt tussen het portier en de
zijruit, stopt de beweging van de zijruit.
■Als de elektrisch bedienbare ruit niet
kan worden geopend of gesloten
Wanneer de klembeveiliging of de knelbevei-
liging niet goed werkt en de zijruit niet kan
worden geopend of gesloten, voer dan de
onderstaande handelingen uit met de scha-
kelaar van de ruitbediening van dat portier.
●Breng de auto tot stilstand. Zorg ervoor dat
het contact AAN staat en bedien de scha-
kelaar van de ruitbediening continu in de
one-touch sluitpositie of de one-touch
openpositie binnen 4 seconden nadat de
klembeveiliging of k nelbeveiliging werd
geactiveerd, zodat de zijruit kan worden
geopend en gesloten.
●Als de zijruit ook na het uitvoeren van
bovenstaande handelingen niet kan wor-
den geopend of gesloten, voer dan de
onderstaande procedure uit voor initialisa-
tie van de functie.
1 Zet het contact AAN.
2 Houd de schakelaar voor de ruitbedie-
ning omhoog getrokken in de one-touch
sluitpositie en slui t de zijruit volledig.
3 Laat de schakelaar voor de ruitbediening
even los en houd vervolgens de schake-
laar gedurende ten minste ongeveer 6
seconden in de one-touch sluitpositie.
4 Houd de schakelaar van de ruitbediening
ingedrukt in de one-touch openpositie.
Blijf de schakelaar, nadat de zijruit volle-
dig is geopend, nog eens ten minste 1
seconde in die positie vasthouden.
5 Laat de schakelaar voor de ruitbediening
even los en houd vervolgens de schake-
laar gedurende ten minste ongeveer 4
seconden in de one-touch openpositie.
6 Houd de schakelaar voor de ruitbedie-
ning nogmaals omhoog getrokken in de
one-touch sluitpositie. Blijf de schakelaar,
nadat de zijruit volledig is gesloten, nog
eens ten minste 1 seconde in die positie
vasthouden.
Elektrisch bedienbare
ruiten
Openen en sluiten van de elek-
trisch bedie nbare ruiten
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 291 Wednesday, February 3, 2021 2:42 PM

2924-5. Openen en sluiten van de ruiten en het schuifdak
Herhaal de procedure vanaf het begin als u
de schakelaar hebt losgelaten terwijl de zijruit
nog in beweging was.
Als de zijruit in de tegengestelde richting
beweegt en niet volledig kan worden geslo-
ten of geopend, laat dan de auto nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Aan portierslot gekoppelde werking
elektrisch bedienbare ruiten
●De elektrisch bedienbare ruiten kunnen
worden geopend en gesloten met behulp
van de mechanische sleutel.
* (  Blz. 605)
●De elektrisch bedienbare ruiten kunnen
worden geopend en gesloten met behulp
van de afstandsbediening.
* ( Blz. 205)
●Auto's met een alarm: Het alarm kan wor-
den geactiveerd als het alarm is ingescha-
keld en een elektrisch bedienbare ruit
wordt gesloten met de aan het portierslot
gekoppelde werking van de elektrisch
bedienbare ruit. ( Blz. 78)
*: Deze instellingen moeten aan de persoon-
lijke voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Waarschuwingsfunctie elektrisch
bedienbare ruit open
De zoemer klinkt en er verschijnt een mel-
ding op het multi-informatiedisplay wanneer
het contact UIT wordt gezet en het bestuur-
dersportier wordt geopend terwijl de elek-
trisch bedienbare ruiten geopend zijn.
■Persoonlijke voorkeursinstellingen
Bepaalde instellingen (bijvoorbeeld de kop-
peling aan de portiervergrendeling) kunnen
worden gewijzigd. (Systemen met mogelijk-
heden voor persoonlijke voorkeursinstellin-
gen:  Blz. 636)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kan er ernstig letsel ontstaan.
■Sluiten van de elektrisch bedienbare
ruiten
●De bestuurder is verantwoordelijk voor
de bediening van de elektrisch bedien-
bare ruiten, ook voor die van de passa-
giers. Laat, om onbedoelde bediening,
met name door kinderen, te voorkomen,
de elektrisch bedienbare ruiten niet door
kinderen bedienen. Het kan gebeuren
dat een lichaamsdeel van een kind of
een andere passagier klem komt te zit-
ten tussen de elektrisch bedienbare ruit.
Wanneer er een kind in de auto zit, ver-
dient het aanbeveling om de blokkeer-
schakelaar voor de ruitbediening te
gebruiken. ( Blz. 293)
●Controleer of geen van de inzittenden
een lichaamsdeel naar buiten steekt dat
bekneld zou kunnen raken als de elek-
trisch bedienbare ruiten worden
bediend.
●Wanneer de elektrisch bedienbare rui-
ten worden bediend met de afstandsbe-
diening of mechanische sleutel, bedien
dan de elektrisch bedienbare ruit nadat
u hebt gecontroleerd of er geen risico is
dat een passagier met een lichaams-
deel bekneld kan raken tussen de zijruit.
Laat kinderen de elektrisch bedienbare
ruiten niet bedienen met de afstandsbe-
diening of mechanisc he sleutel. Het kan
gebeuren dat een lichaamsdeel van een
kind of een andere passagier klem komt
te zitten door het bedienen van de elek-
trisch bedienbare ruit.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 292 Wednesday, February 3, 2021 2:42 PM

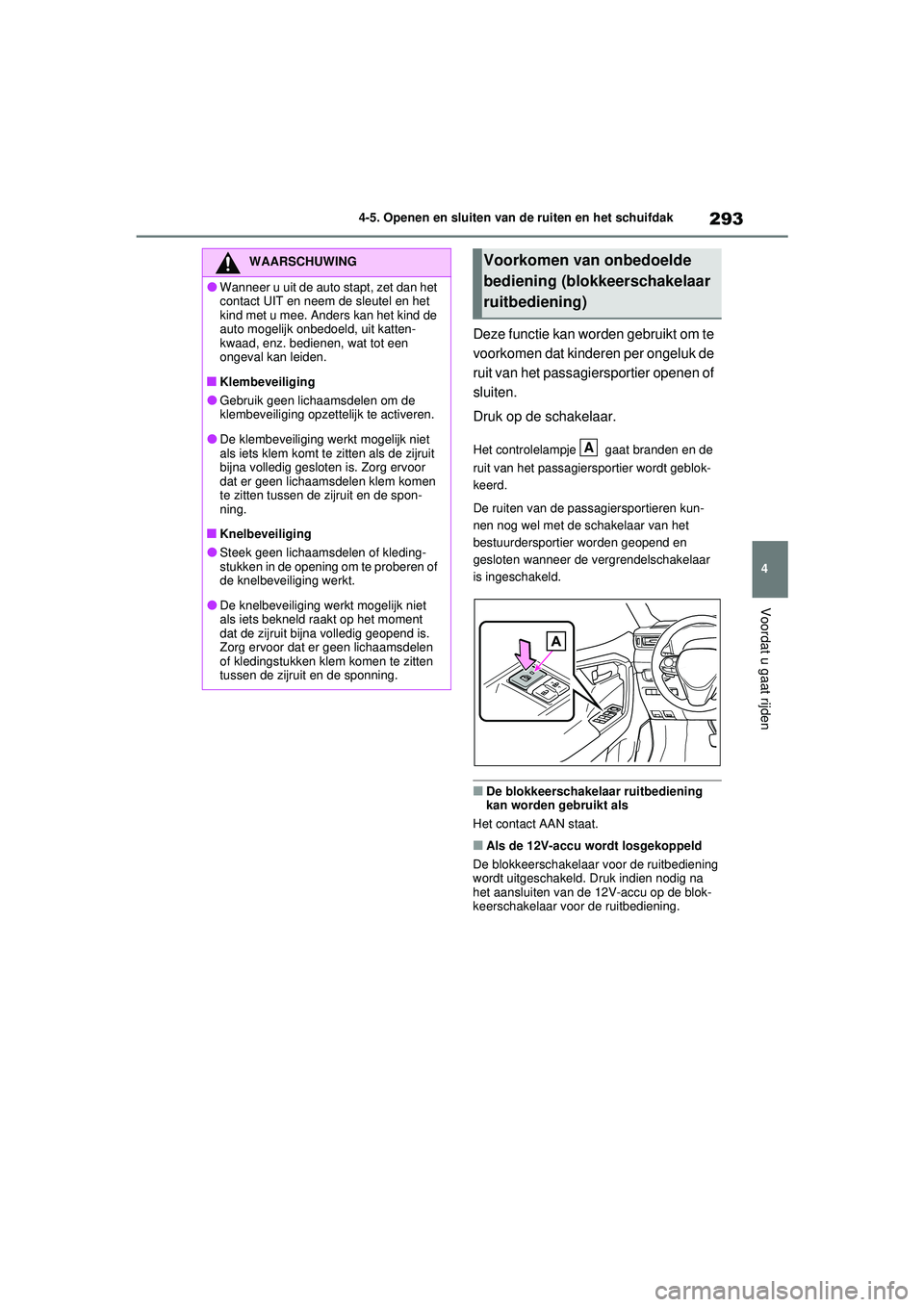

293
4
4-5. Openen en sluiten van de ruiten en het schuifdak
Voordat u gaat rijden
Deze functie kan worden gebruikt om te
voorkomen dat kinderen per ongeluk de
ruit van het passagiersportier openen of
sluiten.
Druk op de schakelaar.
Het controlelampje gaat branden en de
ruit van het passagiers
portier wordt geblok-
keerd.
De ruiten van de passagiersportieren kun-
nen nog wel met de schakelaar van het
bestuurdersportier worden geopend en
gesloten wanneer de vergrendelschakelaar
is ingeschakeld.
■De blokkeerschakelaar ruitbediening
kan worden gebruikt als
Het contact AAN staat.
■Als de 12V-accu wordt losgekoppeld
De blokkeerschakelaar voor de ruitbediening
wordt uitgeschakeld. Druk indien nodig na
het aansluiten van de 12V-accu op de blok-
keerschakelaar voor de ruitbediening.
WAARSCHUWING
●Wanneer u uit de auto stapt, zet dan het
contact UIT en neem de sleutel en het
kind met u mee. Anders kan het kind de
auto mogelijk onbedoeld, uit katten-
kwaad, enz. bedienen, wat tot een
ongeval kan leiden.
■Klembeveiliging
●Gebruik geen lichaamsdelen om de
klembeveiliging opzette lijk te activeren.
●De klembeveiliging werkt mogelijk niet
als iets klem komt te zitten als de zijruit
bijna volledig gesloten is. Zorg ervoor
dat er geen lichaamsdelen klem komen
te zitten tussen de zijruit en de spon-
ning.
■Knelbeveiliging
●Steek geen lichaamsdelen of kleding-
stukken in de opening om te proberen of
de knelbeveiliging werkt.
●De knelbeveiliging werkt mogelijk niet
als iets bekneld raakt op het moment
dat de zijruit bijna volledig geopend is.
Zorg ervoor dat er geen lichaamsdelen
of kledingstukken klem komen te zitten
tussen de zijruit en de sponning.
Voorkomen van onbedoelde
bediening (blokkeerschakelaar
ruitbediening)
A
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 293 Wednesday, February 3, 2021 2:42 PM

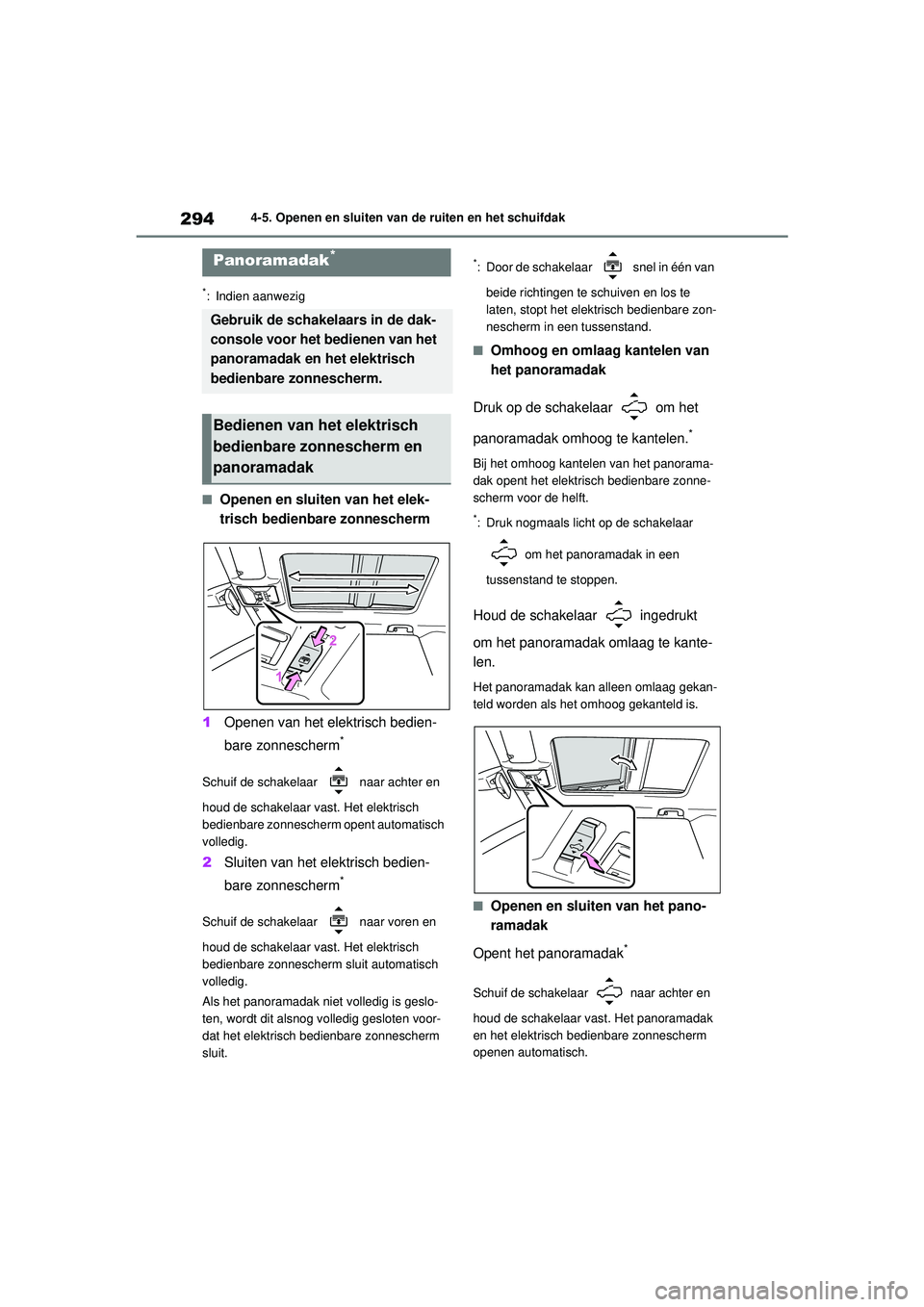

2944-5. Openen en sluiten van de ruiten en het schuifdak
*: Indien aanwezig
■Openen en sluiten van het elek-
trisch bedienbare zonnescherm
1 Openen van het elektrisch bedien-
bare zonnescherm
*
Schuif de schakelaar naar achter en
houd de schakelaar vast. Het elektrisch
bedienbare zonnescherm opent automatisch
volledig.
2Sluiten van het elektrisch bedien-
bare zonnescherm
*
Schuif de schakelaar naar voren en
houd de schakelaar vast. Het elektrisch
bedienbare zonnescherm sluit automatisch
volledig.
Als het panoramadak niet volledig is geslo-
ten, wordt dit alsnog volledig gesloten voor-
dat het elektrisch bedienbare zonnescherm
sluit.
*: Door de schakelaar snel in één van
beide richtingen te schuiven en los te
laten, stopt het elektrisch bedienbare zon-
nescherm in een tussenstand.
■Omhoog en omlaag kantelen van
het panoramadak
Druk op de schakelaar om het
panoramadak omhoog te kantelen.
*
Bij het omhoog kantelen van het panorama-
dak opent het elektrisch bedienbare zonne-
scherm voor de helft.
*: Druk nogmaals licht op de schakelaar om het panoramadak in een
tussenstand te stoppen.
Houd de schakelaar ingedrukt
om het panoramadak omlaag te kante-
len.
Het panoramadak kan alleen omlaag gekan-
teld worden als het omhoog gekanteld is.
■Openen en sluiten van het pano-
ramadak
Opent het panoramadak
*
Schuif de schakelaar naar achter en
houd de schakelaar vast. Het panoramadak
en het elektrisch bedienbare zonnescherm
openen automatisch.
Panoramadak*
Gebruik de schakelaars in de dak-
console voor het bedienen van het
panoramadak en het elektrisch
bedienbare zonnescherm.
Bedienen van het elektrisch
bedienbare zonnescherm en
panoramadak
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 294 Wednesday, February 3, 2021 2:42 PM

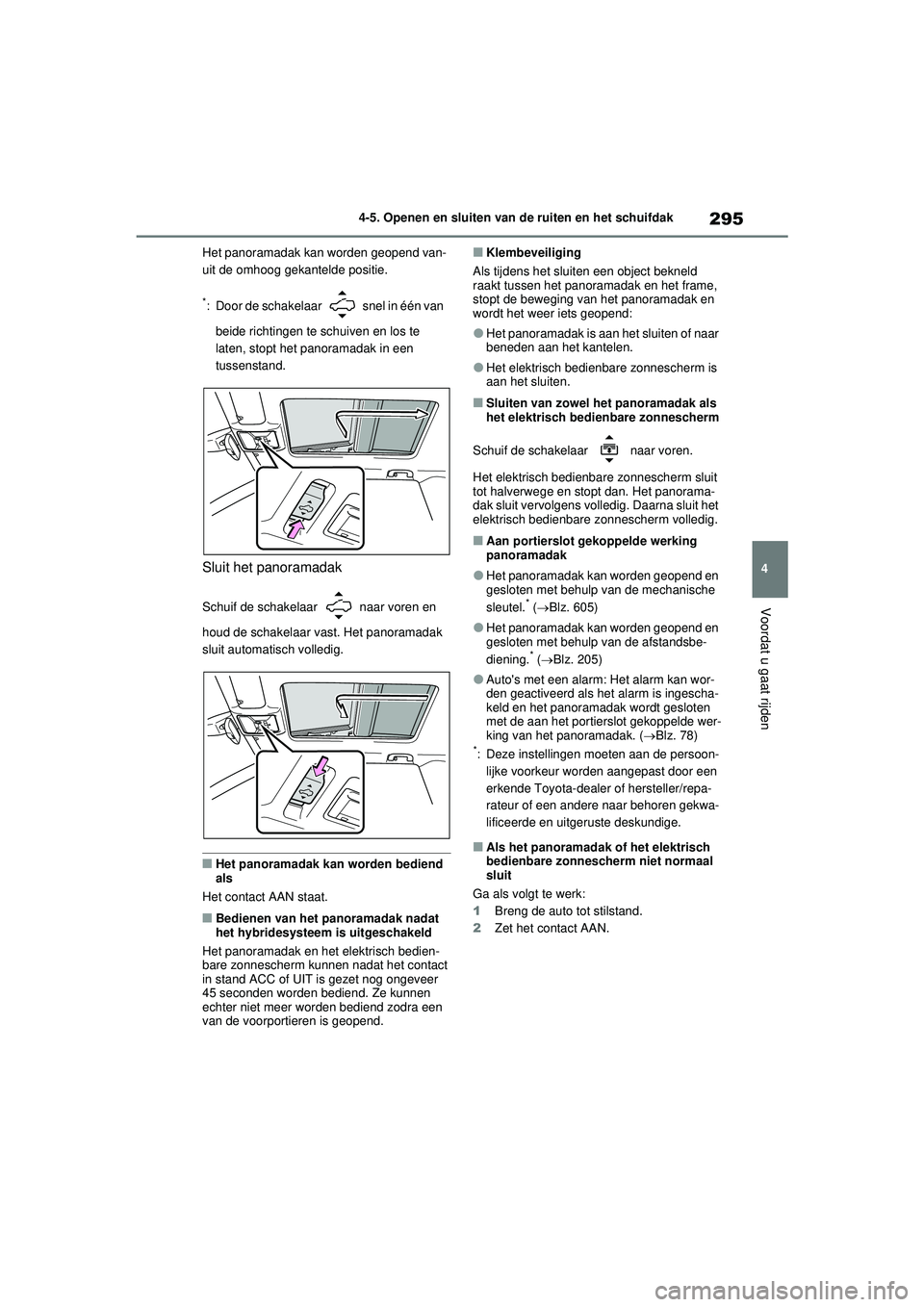

295
4
4-5. Openen en sluiten van de ruiten en het schuifdak
Voordat u gaat rijden
Het panoramadak kan worden geopend van-
uit de omhoog gekantelde positie.
*: Door de schakelaar snel in één van
beide richtingen te schuiven en los te
laten, stopt het panoramadak in een
tussenstand.
Sluit het panoramadak
Schuif de schakelaar naar voren en
houd de schakelaar vast. Het panoramadak
sluit automatisch volledig.
■Het panoramadak kan worden bediend
als
Het contact AAN staat.
■Bedienen van het panoramadak nadat
het hybridesysteem is uitgeschakeld
Het panoramadak en het elektrisch bedien-
bare zonnescherm kunnen nadat het contact
in stand ACC of UIT is gezet nog ongeveer
45 seconden worden bediend. Ze kunnen
echter niet meer worden bediend zodra een
van de voorportieren is geopend.
■Klembeveiliging
Als tijdens het slui ten een object bekneld
raakt tussen het panoramadak en het frame,
stopt de beweging van het panoramadak en
wordt het weer iets geopend:
●Het panoramadak is aan het sluiten of naar
beneden aan het kantelen.
●Het elektrisch bedienbare zonnescherm is
aan het sluiten.
■Sluiten van zowel het panoramadak als
het elektrisch bedienbare zonnescherm
Schuif de schakelaar naar voren.
Het elektrisch bedienbare zonnescherm sluit
tot halverwege en stopt dan. Het panorama-
dak sluit vervolgens voll edig. Daarna sluit het
elektrisch bedienbare z onnescherm volledig.
■Aan portierslot gekoppelde werking
panoramadak
●Het panoramadak kan worden geopend en
gesloten met behulp van de mechanische
sleutel.
* ( Blz. 605)
●Het panoramadak kan worden geopend en
gesloten met behulp van de afstandsbe-
diening.
* ( Blz. 205)
●Auto's met een alarm: Het alarm kan wor-
den geactiveerd als het alarm is ingescha-
keld en het panoramadak wordt gesloten
met de aan het portierslot gekoppelde wer-
king van het panoramadak. ( Blz. 78)
*: Deze instellingen moeten aan de persoon-
lijke voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Als het panoramadak of het elektrisch
bedienbare zonnescherm niet normaal
sluit
Ga als volgt te werk:
1 Breng de auto tot stilstand.
2 Zet het contact AAN.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 295 Wednesday, February 3, 2021 2:42 PM

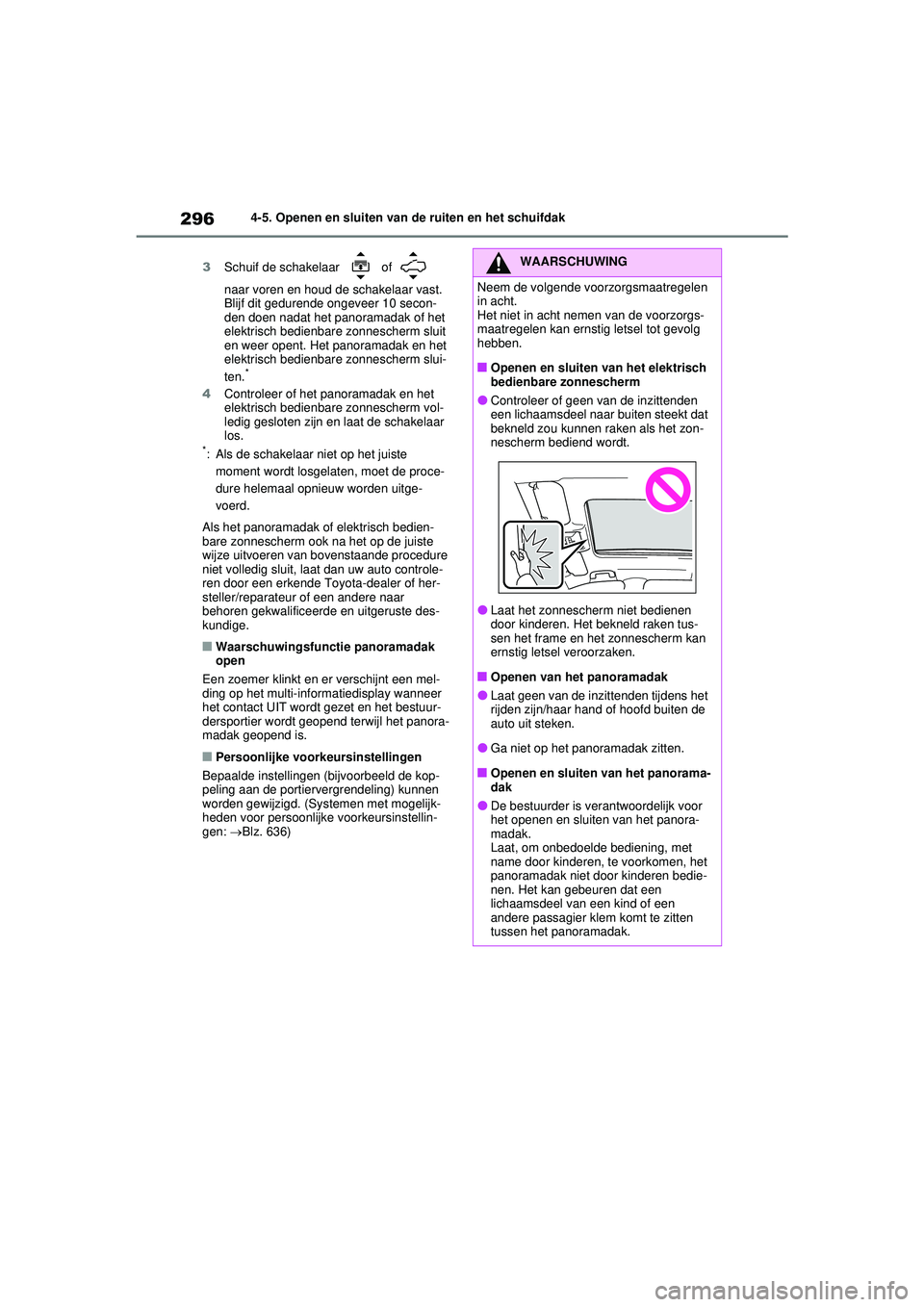

2964-5. Openen en sluiten van de ruiten en het schuifdak
3 Schuif de schakelaar of
naar voren en houd de schakelaar vast.
Blijf dit gedurende ongeveer 10 secon-
den doen nadat het panoramadak of het
elektrisch bedienbare zonnescherm sluit
en weer opent. Het panoramadak en het
elektrisch bedienbare zonnescherm slui-
ten.
*
4Controleer of het panoramadak en het
elektrisch bedienbare zonnescherm vol-
ledig gesloten zijn en laat de schakelaar
los.
*: Als de schakelaar niet op het juiste
moment wordt losgelaten, moet de proce-
dure helemaal opnieuw worden uitge-
voerd.
Als het panoramadak of elektrisch bedien-
bare zonnescherm ook na het op de juiste
wijze uitvoeren van bovenstaande procedure
niet volledig sluit, laat dan uw auto controle-
ren door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Waarschuwingsfunctie panoramadak
open
Een zoemer klinkt en er verschijnt een mel-
ding op het multi-informatiedisplay wanneer
het contact UIT wordt gezet en het bestuur-
dersportier wordt geopend terwijl het panora-
madak geopend is.
■Persoonlijke voorkeursinstellingen
Bepaalde instellingen (bijvoorbeeld de kop-
peling aan de portiervergrendeling) kunnen
worden gewijzigd. (Systemen met mogelijk-
heden voor persoonlijke voorkeursinstellin-
gen:  Blz. 636)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
■Openen en sluiten van het elektrisch
bedienbare zonnescherm
●Controleer of geen van de inzittenden
een lichaamsdeel naar buiten steekt dat
bekneld zou kunnen raken als het zon-
nescherm bediend wordt.
●Laat het zonnescherm niet bedienen
door kinderen. Het bekneld raken tus-
sen het frame en het zonnescherm kan
ernstig letsel veroorzaken.
■Openen van het panoramadak
●Laat geen van de inzittenden tijdens het
rijden zijn/haar hand of hoofd buiten de
auto uit steken.
●Ga niet op het panoramadak zitten.
■Openen en sluiten van het panorama-
dak
●De bestuurder is verantwoordelijk voor
het openen en sluiten van het panora-
madak.
Laat, om onbedoelde bediening, met
name door kinderen, te voorkomen, het
panoramadak niet door kinderen bedie-
nen. Het kan gebeuren dat een
lichaamsdeel van een kind of een
andere passagier klem komt te zitten
tussen het panoramadak.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 296 Wednesday, February 3, 2021 2:42 PM

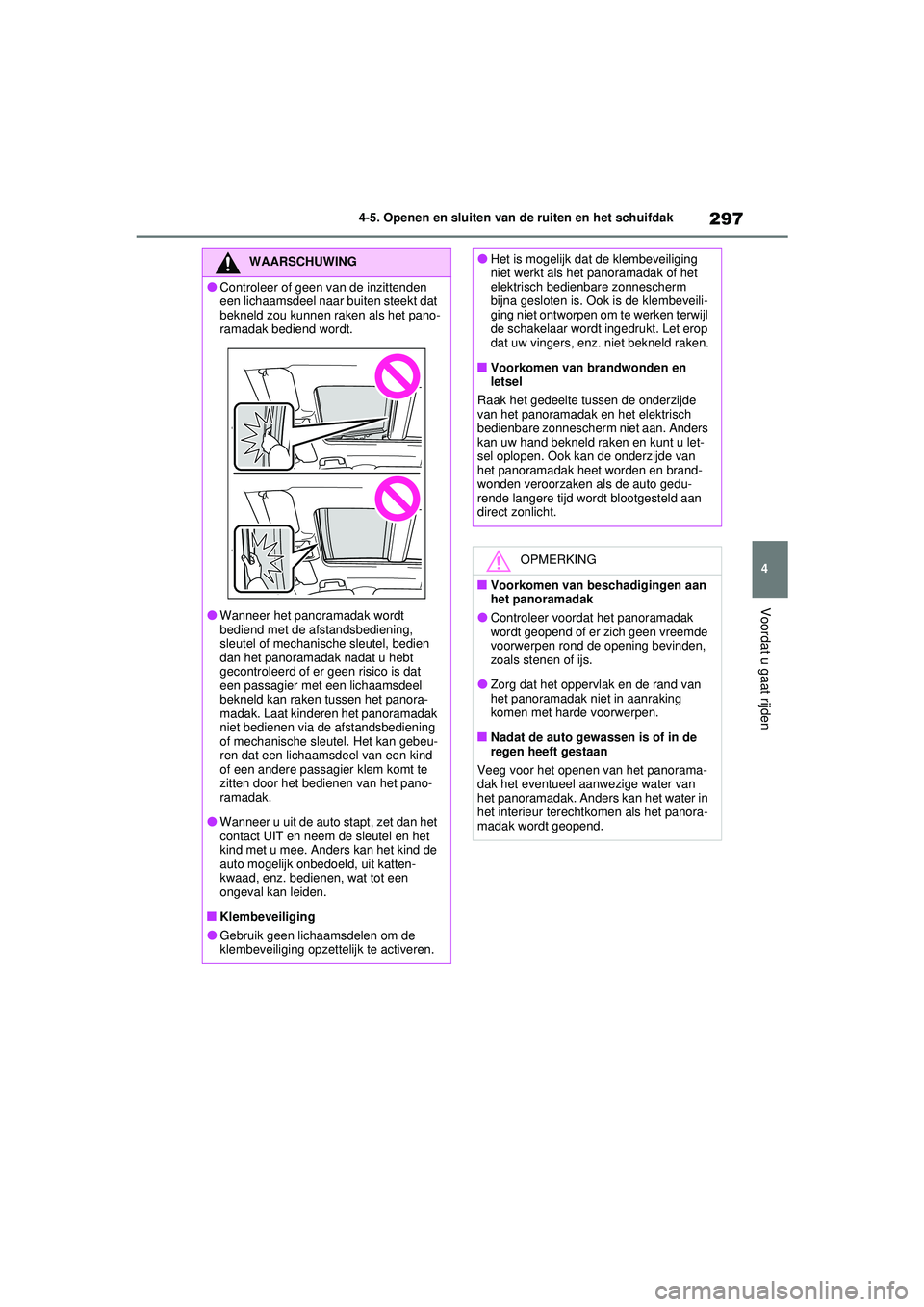

297
4
4-5. Openen en sluiten van de ruiten en het schuifdak
Voordat u gaat rijden
WAARSCHUWING
●Controleer of geen van de inzittenden
een lichaamsdeel naar buiten steekt dat
bekneld zou kunnen raken als het pano-
ramadak bediend wordt.
●Wanneer het panoramadak wordt
bediend met de afstandsbediening,
sleutel of mechanische sleutel, bedien
dan het panoramadak nadat u hebt
gecontroleerd of er geen risico is dat
een passagier met een lichaamsdeel
bekneld kan raken tussen het panora-
madak. Laat kinderen het panoramadak
niet bedienen via de afstandsbediening
of mechanische sleutel. Het kan gebeu-
ren dat een lichaamsdeel van een kind
of een andere passagier klem komt te
zitten door het bedienen van het pano-
ramadak.
●Wanneer u uit de auto stapt, zet dan het
contact UIT en neem de sleutel en het
kind met u mee. Anders kan het kind de
auto mogelijk onbedoeld, uit katten-
kwaad, enz. bedienen, wat tot een
ongeval kan leiden.
■Klembeveiliging
●Gebruik geen lichaamsdelen om de
klembeveiliging opzette
lijk te activeren.
●Het is mogelijk dat de klembeveiliging
niet werkt als het panoramadak of het
elektrisch bedienbare zonnescherm
bijna gesloten is. Ook is de klembeveili-
ging niet ontworpen om te werken terwijl
de schakelaar wordt ingedrukt. Let erop
dat uw vingers, enz. niet bekneld raken.
■Voorkomen van brandwonden en
letsel
Raak het gedeelte tussen de onderzijde
van het panoramadak en het elektrisch
bedienbare zonnescherm niet aan. Anders
kan uw hand bekneld raken en kunt u let-
sel oplopen. Ook kan de onderzijde van
het panoramadak heet worden en brand-
wonden veroorzaken als de auto gedu-
rende langere tijd wordt blootgesteld aan
direct zonlicht.
OPMERKING
■Voorkomen van beschadigingen aan
het panoramadak
●Controleer voordat het panoramadak
wordt geopend of er zich geen vreemde
voorwerpen rond de opening bevinden,
zoals stenen of ijs.
●Zorg dat het oppervlak en de rand van
het panoramadak niet in aanraking
komen met harde voorwerpen.
■Nadat de auto gewassen is of in de
regen heeft gestaan
Veeg voor het openen van het panorama-
dak het eventueel aanwezige water van
het panoramadak. Anders kan het water in
het interieur terechtkomen als het panora-
madak wordt geopend.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 297 Wednesday, February 3, 2021 2:42 PM

2984-5. Openen en sluiten van de ruiten en het schuifdak
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 298 Wednesday, February 3, 2021 2:42 PM
