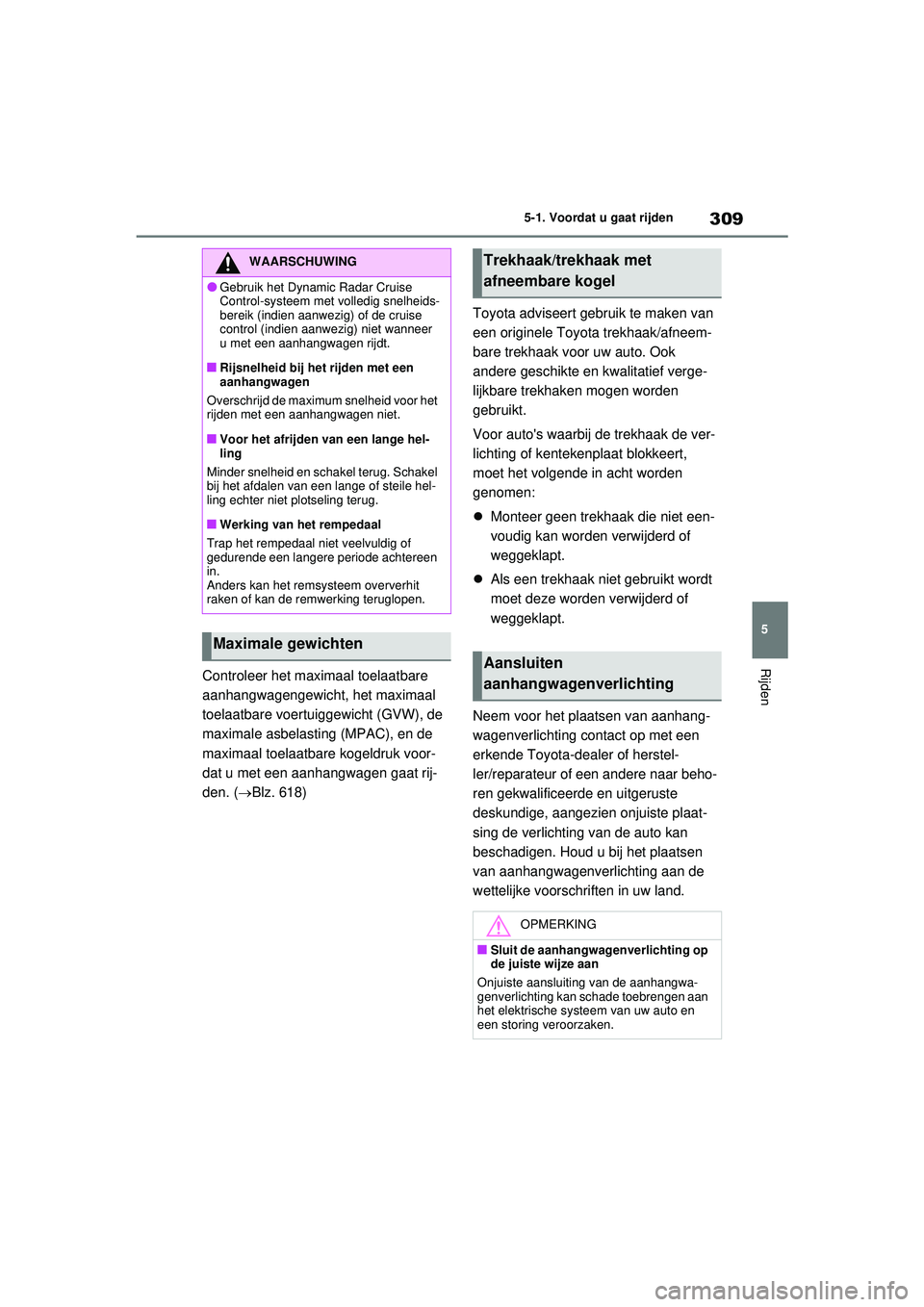

309
5
5-1. Voordat u gaat rijden
RijdenControleer het maximaal toelaatbare
aanhangwagengewicht, het maximaal
toelaatbare voertuiggewicht (GVW), de
maximale asbelasting (MPAC), en de
maximaal toelaatbare kogeldruk voor-
dat u met een aanhangwagen gaat rij-
den. (
Blz. 618) Toyota adviseert gebruik te maken van
een originele Toyota trekhaak/afneem-
bare trekhaak voor uw auto. Ook
andere geschikte en kwalitatief verge-
lijkbare trekhaken mogen worden
gebruikt.
Voor auto's waarbij de trekhaak de ver-
lichting of kentekenp
laat blokkeert,
moet het volgende in acht worden
genomen:
 Monteer geen trekhaak die niet een-
voudig kan worden verwijderd of
weggeklapt.
 Als een trekhaak niet gebruikt wordt
moet deze worden verwijderd of
weggeklapt.
Neem voor het plaatsen van aanhang-
wagenverlichting contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige, aangezien onjuiste plaat-
sing de verlichting van de auto kan
beschadigen. Houd u bij het plaatsen
van aanhangwagenverlichting aan de
wettelijke voorschriften in uw land.
WAARSCHUWING
●Gebruik het Dynamic Radar Cruise
Control-systeem met volledig snelheids-
bereik (indien aanwezig) of de cruise
control (indien aanwezig) niet wanneer
u met een aanhangwagen rijdt.
■Rijsnelheid bij het rijden met een
aanhangwagen
Overschrijd de maximum snelheid voor het
rijden met een aanhangwagen niet.
■Voor het afrijden van een lange hel-
ling
Minder snelheid en schakel terug. Schakel
bij het afdalen van een lange of steile hel-
ling echter niet plotseling terug.
■Werking van het rempedaal
Trap het rempedaal niet veelvuldig of
gedurende een langere periode achtereen
in.
Anders kan het remsysteem oververhit
raken of kan de remwerking teruglopen.
Maximale gewichten
Trekhaak/trekhaak met
afneembare kogel
Aansluiten
aanhangwagenverlichting
OPMERKING
■Sluit de aanhangwagenverlichting op
de juiste wijze aan
Onjuiste aansluiting van de aanhangwa-
genverlichting kan schade toebrengen aan
het elektrische systeem van uw auto en
een storing veroorzaken.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 309 Wednesday, February 3, 2021 2:42 PM

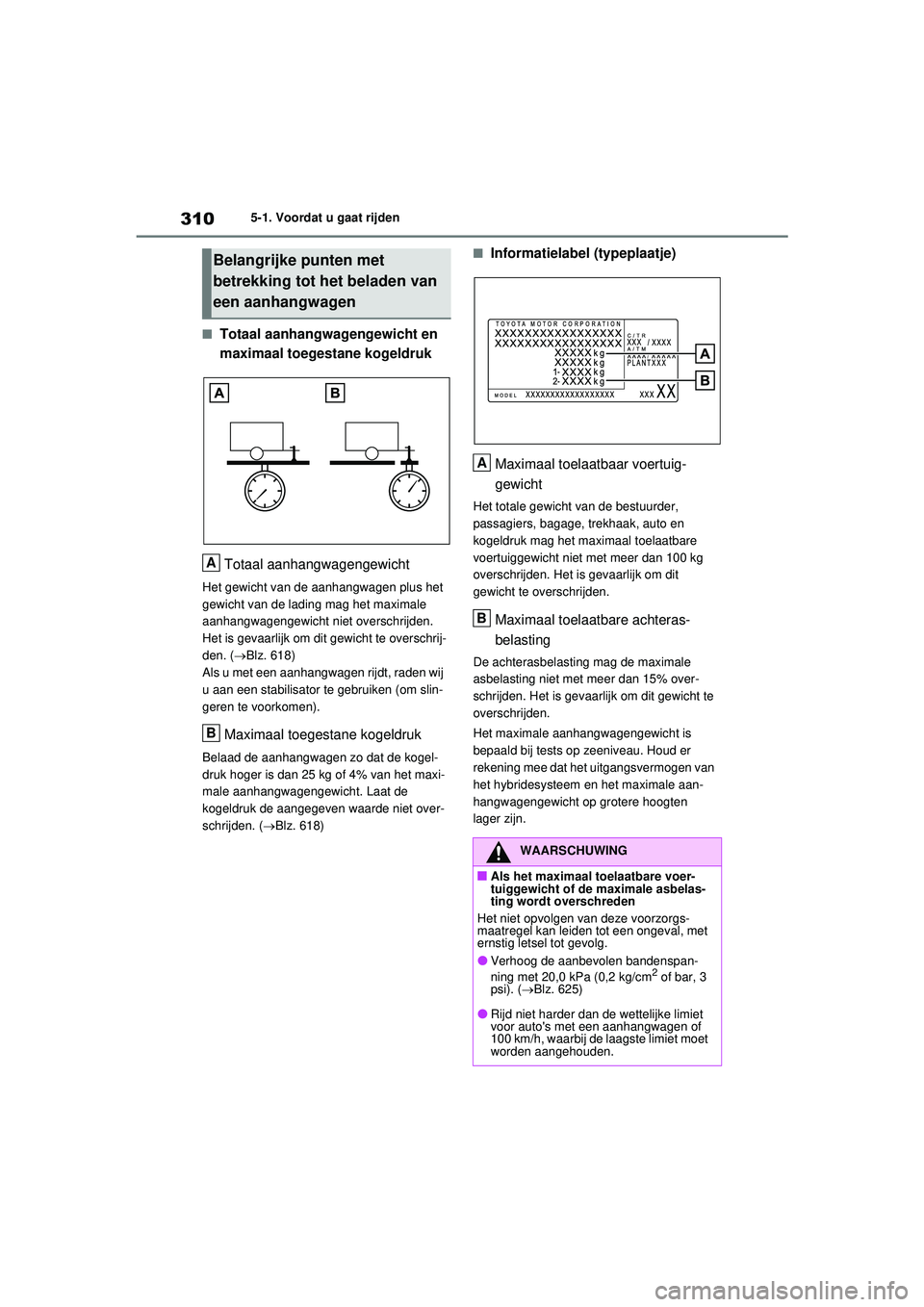

3105-1. Voordat u gaat rijden
■Totaal aanhangwagengewicht en
maximaal toegestane kogeldrukTotaal aanhangwagengewicht
Het gewicht van de aanhangwagen plus het
gewicht van de lading mag het maximale
aanhangwagengewicht niet overschrijden.
Het is gevaarlijk om di t gewicht te overschrij-
den. ( Blz. 618)
Als u met een aanhangwagen rijdt, raden wij
u aan een stabilisator te gebruiken (om slin-
geren te voorkomen).
Maximaal toegestane kogeldruk
Belaad de aanhangwagen zo dat de kogel-
druk hoger is dan 25 kg of 4% van het maxi-
male aanhangwagengewicht. Laat de
kogeldruk de aangegeven waarde niet over-
schrijden. ( Blz. 618)
■Informatielabel (typeplaatje)
Maximaal toelaatbaar voertuig-
gewicht
Het totale gewicht van de bestuurder,
passagiers, bagage, trekhaak, auto en
kogeldruk mag het maximaal toelaatbare
voertuiggewicht niet met meer dan 100 kg
overschrijden. Het is gevaarlijk om dit
gewicht te overschrijden.
Maximaal toelaatbare achteras-
belasting
De achterasbelasting mag de maximale
asbelasting niet met meer dan 15% over-
schrijden. Het is gevaarlijk om dit gewicht te
overschrijden.
Het maximale aanhangwagengewicht is
bepaald bij tests op zeeniveau. Houd er
rekening mee dat het uitgangsvermogen van
het hybridesysteem en het maximale aan-
hangwagengewicht op grotere hoogten
lager zijn.
Belangrijke punten met
betrekking tot het beladen van
een aanhangwagen
A
B
WAARSCHUWING
■Als het maximaal toelaatbare voer-
tuiggewicht of de maximale asbelas-
ting wordt overschreden
Het niet opvolgen van deze voorzorgs-
maatregel kan leiden tot een ongeval, met
ernstig letsel tot gevolg.
●Verhoog de aanbevolen bandenspan-
ning met 20,0 kPa (0,2 kg/cm2 of bar, 3
psi). ( Blz. 625)
●Rijd niet harder dan de wettelijke limiet
voor auto's met een aanhangwagen of
100 km/h, waarbij de laagste limiet moet
worden aangehouden.
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 310 Wednesday, February 3, 2021 2:42 PM

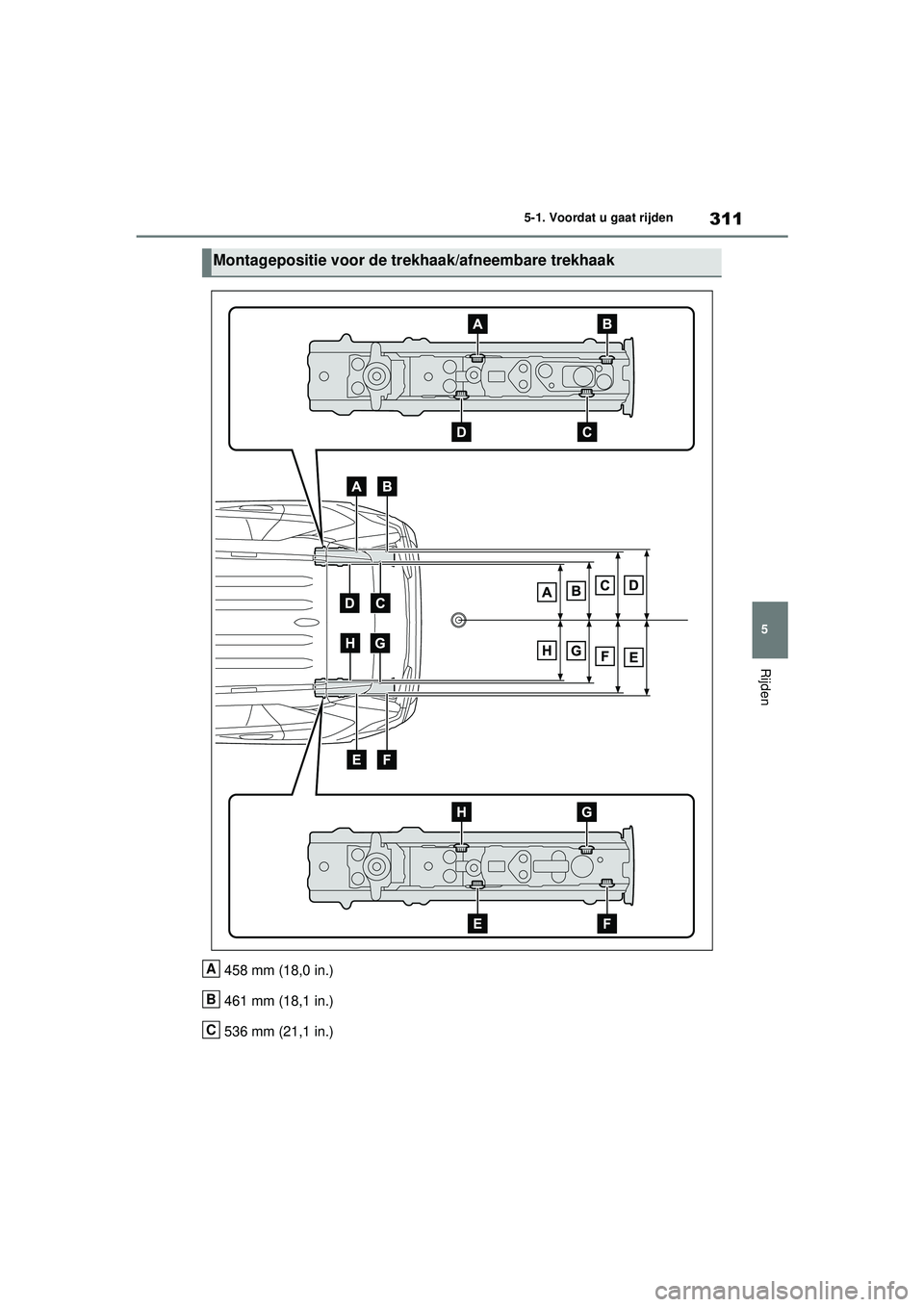

311
5
5-1. Voordat u gaat rijden
Rijden
458 mm (18,0 in.)
461 mm (18,1 in.)
536 mm (21,1 in.)
Montagepositie voor de trekhaak/afneembare trekhaak
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa
ge 311 Wednesday, February 3, 2021 2:42 PM

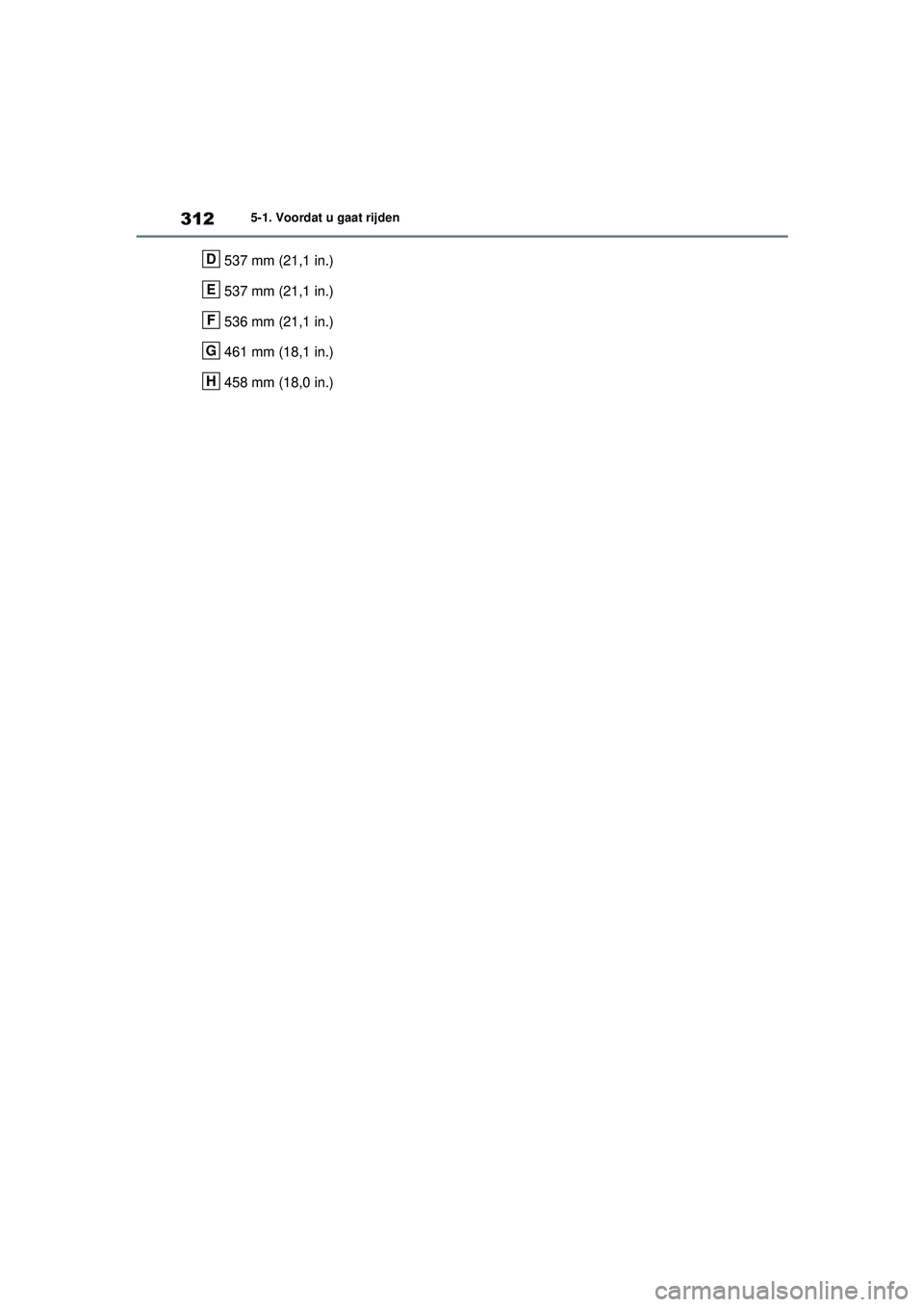

3125-1. Voordat u gaat rijden
537 mm (21,1 in.)
537 mm (21,1 in.)
536 mm (21,1 in.)
461 mm (18,1 in.)
458 mm (18,0 in.)D
E
F
G
H
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 312 Wednesday, February 3, 2021 2:42 PM

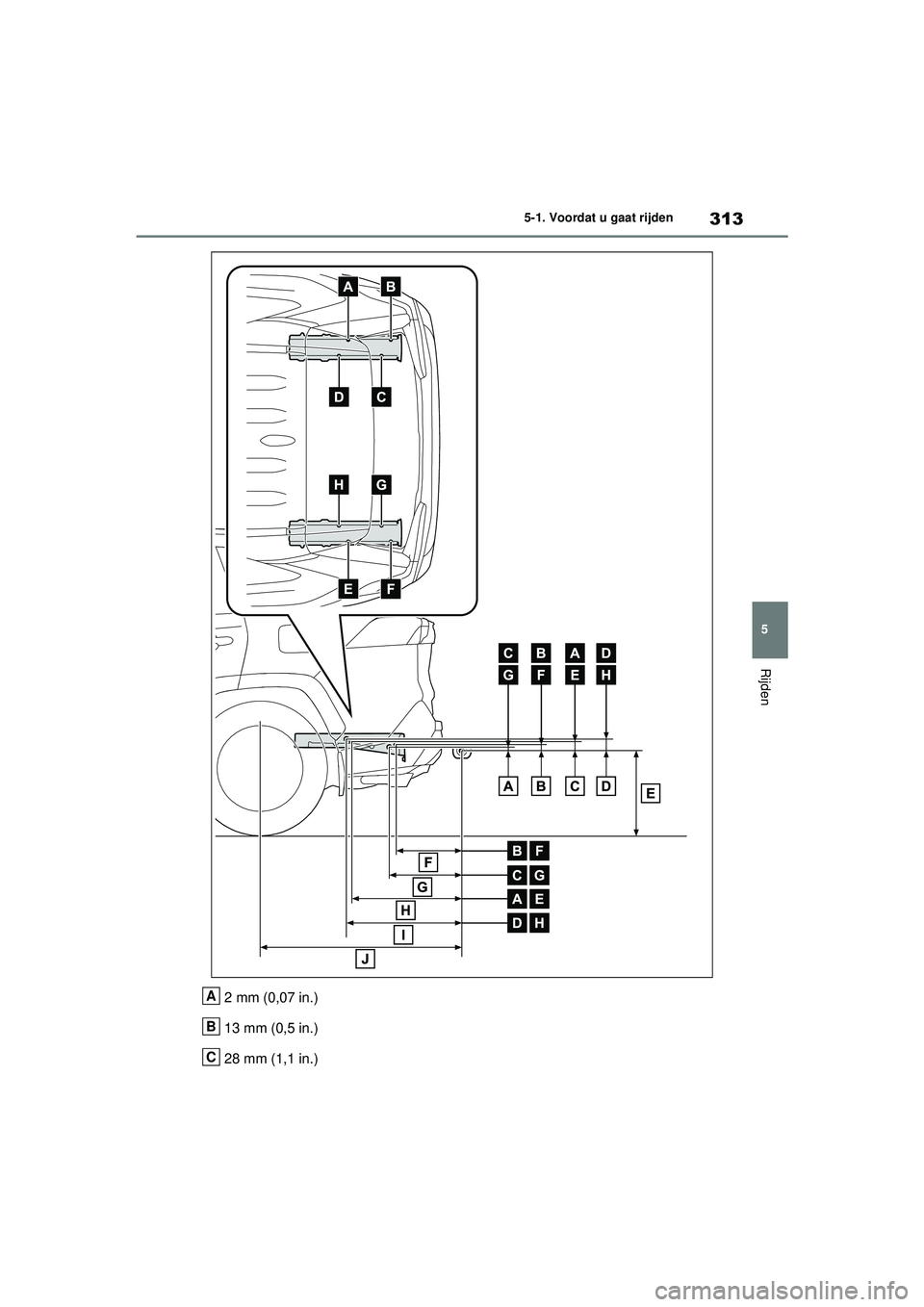

313
5
5-1. Voordat u gaat rijden
Rijden
2 mm (0,07 in.)
13 mm (0,5 in.)
28 mm (1,1 in.)A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa
ge 313 Wednesday, February 3, 2021 2:42 PM

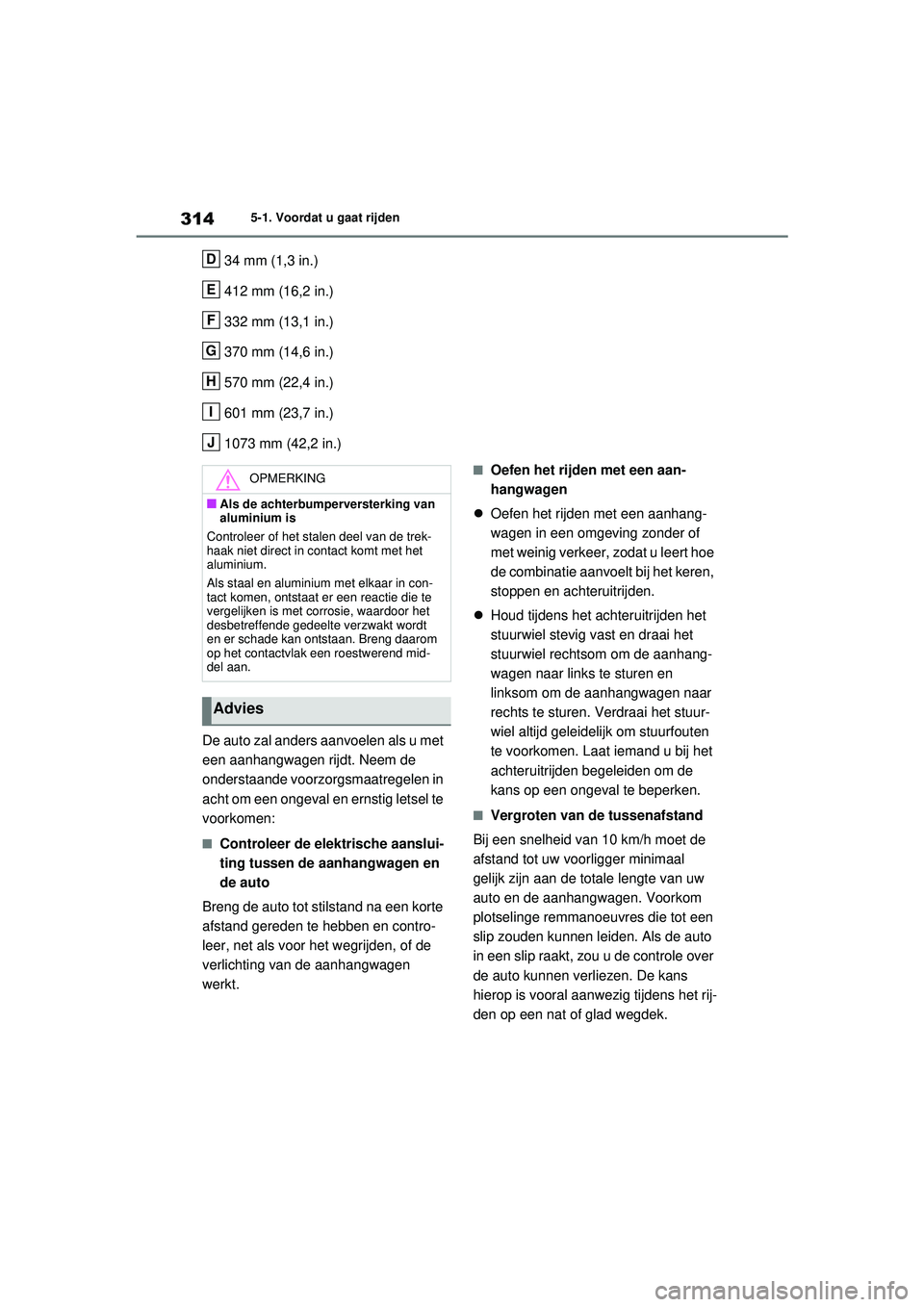

3145-1. Voordat u gaat rijden
34 mm (1,3 in.)
412 mm (16,2 in.)
332 mm (13,1 in.)
370 mm (14,6 in.)
570 mm (22,4 in.)
601 mm (23,7 in.)
1073 mm (42,2 in.)
De auto zal anders aanvoelen als u met
een aanhangwagen rijdt. Neem de
onderstaande voorzorgsmaatregelen in
acht om een ongeval en ernstig letsel te
voorkomen:
■Controleer de elektrische aanslui-
ting tussen de aanhangwagen en
de auto
Breng de auto tot stilstand na een korte
afstand gereden te hebben en contro-
leer, net als voor het wegrijden, of de
verlichting van de aanhangwagen
werkt.
■Oefen het rijden met een aan-
hangwagen
 Oefen het rijden met een aanhang-
wagen in een omgeving zonder of
met weinig verkeer, zodat u leert hoe
de combinatie aanvoelt bij het keren,
stoppen en achteruitrijden.
 Houd tijdens het achteruitrijden het
stuurwiel stevig vast en draai het
stuurwiel rechtsom om de aanhang-
wagen naar links te sturen en
linksom om de aanhangwagen naar
rechts te sturen. Verdraai het stuur-
wiel altijd geleidelijk om stuurfouten
te voorkomen. Laat iemand u bij het
achteruitrijden begeleiden om de
kans op een ongeval te beperken.
■Vergroten van de tussenafstand
Bij een snelheid van 10 km/h moet de
afstand tot uw voorligger minimaal
gelijk zijn aan de totale lengte van uw
auto en de aanhangwagen. Voorkom
plotselinge remmanoeuvres die tot een
slip zouden kunnen leiden. Als de auto
in een slip raakt, zou u de controle over
de auto kunnen verliezen. De kans
hierop is vooral aanwezig tijdens het rij-
den op een nat of glad wegdek.
D
E
F
G
H
I
J
OPMERKING
■Als de achterbumperversterking van
aluminium is
Controleer of het stalen deel van de trek-
haak niet direct in contact komt met het
aluminium.
Als staal en aluminium met elkaar in con-
tact komen, ontstaat er een reactie die te
vergelijken is met corrosie, waardoor het
desbetreffende gedeelte verzwakt wordt
en er schade kan ontstaan. Breng daarom
op het contactvlak een roestwerend mid-
del aan.
Advies
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 314 Wednesday, February 3, 2021 2:42 PM

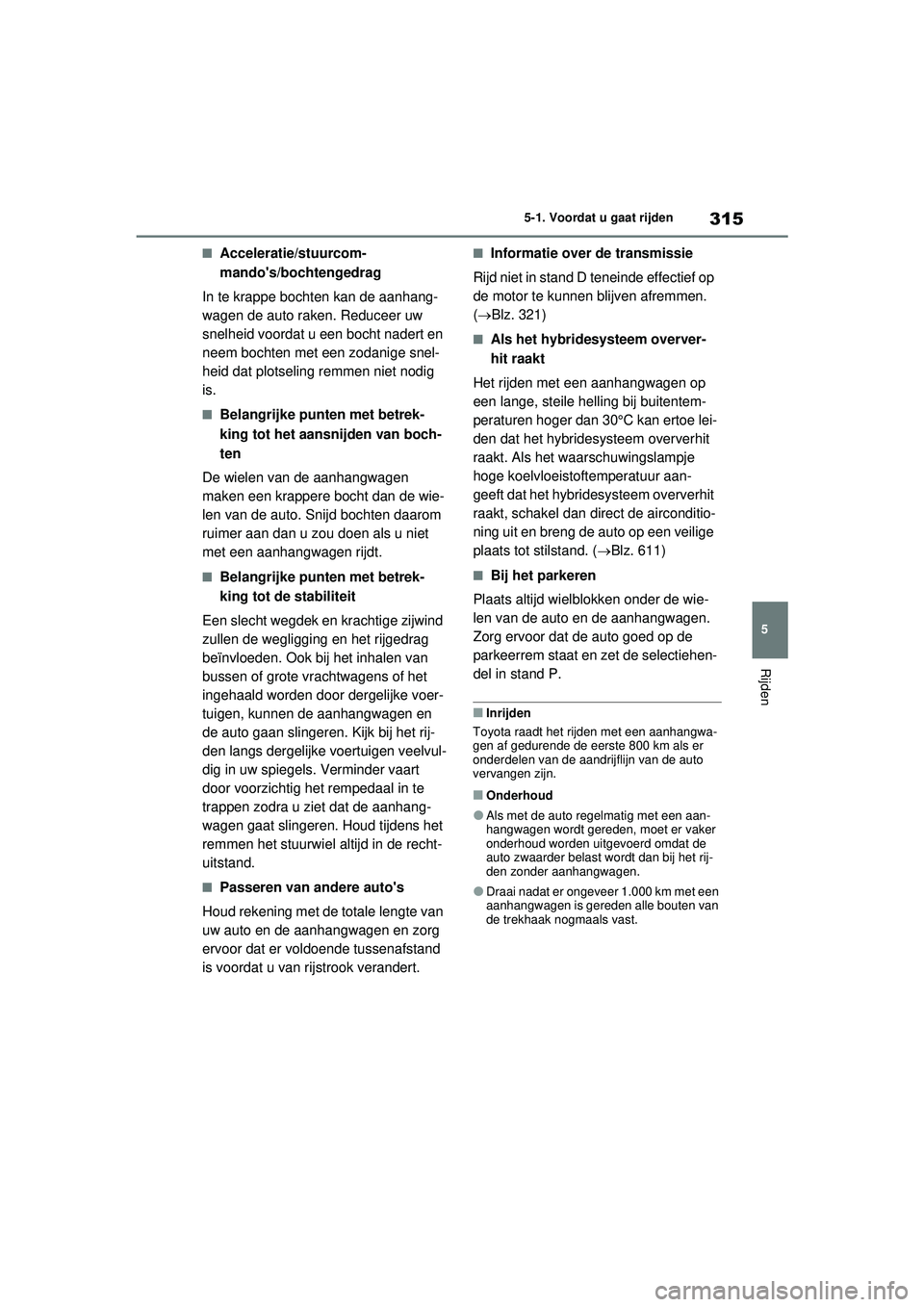

315
5
5-1. Voordat u gaat rijden
Rijden
■Acceleratie/stuurcom-
mando's/bochtengedrag
In te krappe bochten kan de aanhang-
wagen de auto raken. Reduceer uw
snelheid voordat u een bocht nadert en
neem bochten met een zodanige snel-
heid dat plotseling remmen niet nodig
is.
■Belangrijke punten met betrek-
king tot het aans nijden van boch-
ten
De wielen van de aanhangwagen
maken een krappere bocht dan de wie-
len van de auto. Snijd bochten daarom
ruimer aan dan u zou doen als u niet
met een aanhangwagen rijdt.
■Belangrijke punten met betrek-
king tot de stabiliteit
Een slecht wegdek en krachtige zijwind
zullen de wegligging en het rijgedrag
beïnvloeden. Ook bij het inhalen van
bussen of grote vrachtwagens of het
ingehaald worden door dergelijke voer-
tuigen, kunnen de aanhangwagen en
de auto gaan slingeren. Kijk bij het rij-
den langs dergelijke voertuigen veelvul-
dig in uw spiegels. Verminder vaart
door voorzichtig het rempedaal in te
trappen zodra u ziet dat de aanhang-
wagen gaat slingeren. Houd tijdens het
remmen het stuurwiel altijd in de recht-
uitstand.
■Passeren van andere auto's
Houd rekening met de totale lengte van
uw auto en de aanhangwagen en zorg
ervoor dat er voldoende tussenafstand
is voordat u van rijstrook verandert.
■Informatie over de transmissie
Rijd niet in stand D teneinde effectief op
de motor te kunnen blijven afremmen.
(Blz. 321)
■Als het hybridesysteem overver-
hit raakt
Het rijden met een aanhangwagen op
een lange, steile helling bij buitentem-
peraturen hoger dan 30°C kan ertoe lei-
den dat het hybridesysteem oververhit
raakt. Als het waarschuwingslampje
hoge koelvloeistoftemperatuur aan-
geeft dat het hybridesysteem oververhit
raakt, schakel dan direct de airconditio-
ning uit en breng de auto op een veilige
plaats tot stilstand. ( Blz. 611)
■Bij het parkeren
Plaats altijd wielblokken onder de wie-
len van de auto en de aanhangwagen.
Zorg ervoor dat de auto goed op de
parkeerrem staat en zet de selectiehen-
del in stand P.
■Inrijden
Toyota raadt het rijden met een aanhangwa-
gen af gedurende de eerste 800 km als er
onderdelen van de aandrijflijn van de auto
vervangen zijn.
■Onderhoud
●Als met de auto regelmatig met een aan-
hangwagen wordt gereden, moet er vaker
onderhoud worden uitgevoerd omdat de
auto zwaarder belast wordt dan bij het rij-
den zonder aanhangwagen.
●Draai nadat er ongeveer 1.000 km met een
aanhangwagen is gereden alle bouten van
de trekhaak nogmaals vast.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 315 Wednesday, February 3, 2021 2:42 PM

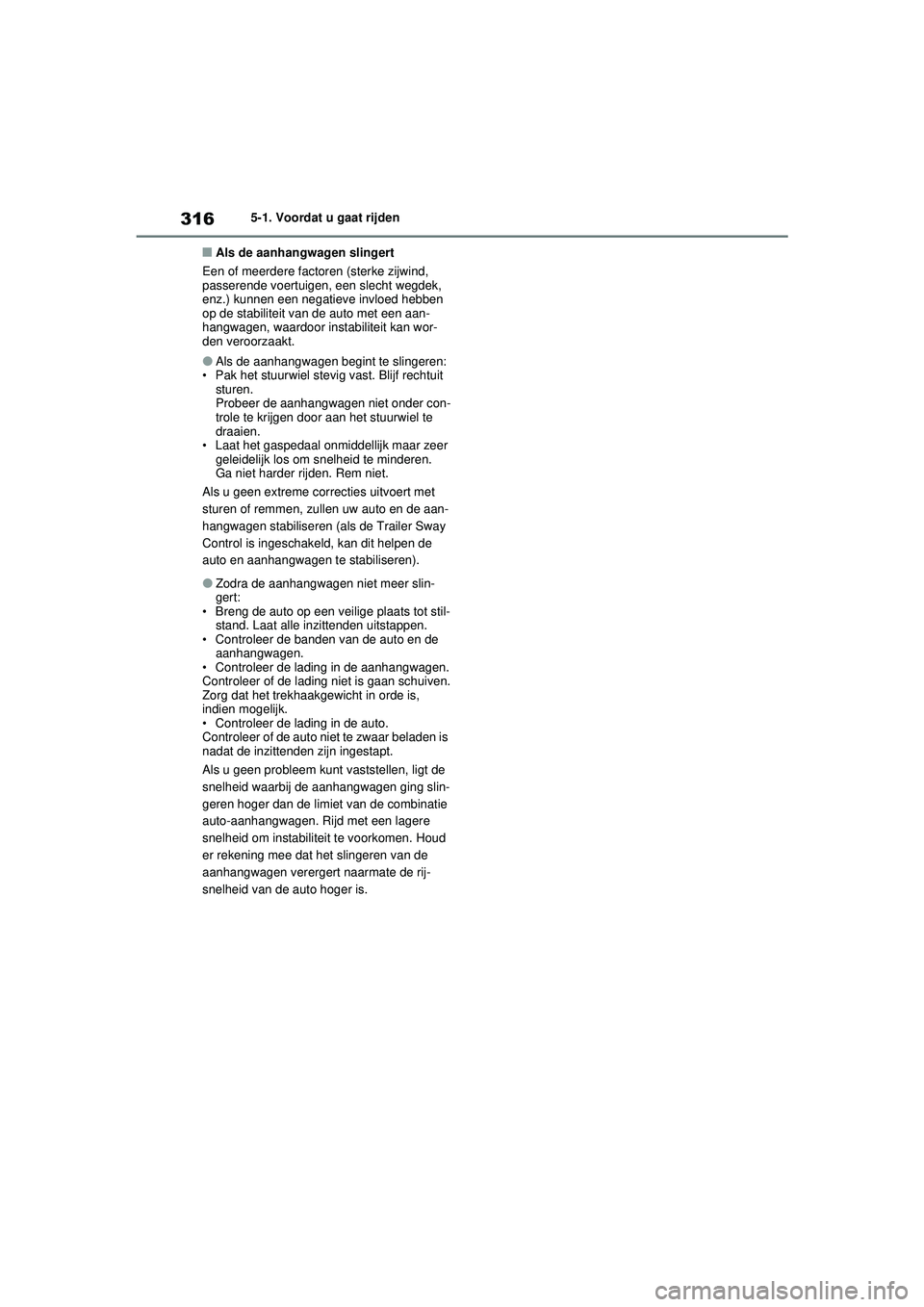

3165-1. Voordat u gaat rijden
■Als de aanhangwagen slingert
Een of meerdere factoren (sterke zijwind,
passerende voertuigen, een slecht wegdek,
enz.) kunnen een negatieve invloed hebben
op de stabiliteit van de auto met een aan-
hangwagen, waardoor instabiliteit kan wor-
den veroorzaakt.
●Als de aanhangwagen begint te slingeren:
• Pak het stuurwiel stevig vast. Blijf rechtuit sturen.
Probeer de aanhangwagen niet onder con-
trole te krijgen door aan het stuurwiel te
draaien.
• Laat het gaspedaal onmiddellijk maar zeer geleidelijk los om snelheid te minderen.
Ga niet harder rijden. Rem niet.
Als u geen extreme correcties uitvoert met
sturen of remmen, zullen uw auto en de aan-
hangwagen stabiliseren (als de Trailer Sway
Control is ingeschakeld, kan dit helpen de
auto en aanhangwagen te stabiliseren).
●Zodra de aanhangwagen niet meer slin-
gert:
• Breng de auto op een veilige plaats tot stil- stand. Laat alle inzittenden uitstappen.
• Controleer de banden van de auto en de aanhangwagen.
• Controleer de lading in de aanhangwagen.
Controleer of de lading niet is gaan schuiven.
Zorg dat het trekhaakgewicht in orde is,
indien mogelijk.
• Controleer de lading in de auto.
Controleer of de auto niet te zwaar beladen is
nadat de inzittenden zijn ingestapt.
Als u geen probleem kunt vaststellen, ligt de
snelheid waarbij de aanhangwagen ging slin-
geren hoger dan de limiet van de combinatie
auto-aanhangwagen. Rijd met een lagere
snelheid om instabiliteit te voorkomen. Houd
er rekening mee dat het slingeren van de
aanhangwagen verergert naarmate de rij-
snelheid van de auto hoger is.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 316 Wednesday, February 3, 2021 2:42 PM

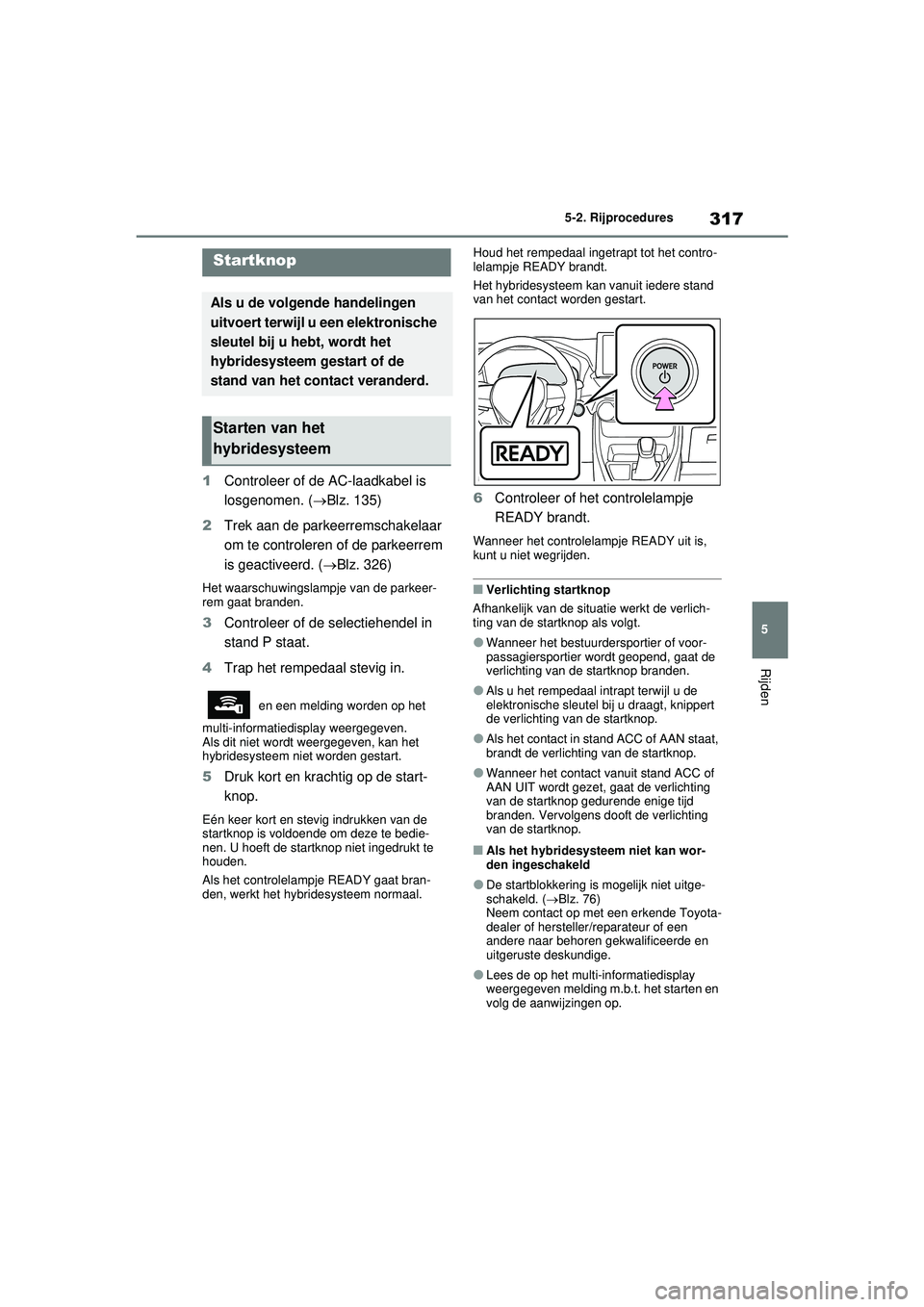

317
5
5-2. Rijprocedures
Rijden
5-2.Rijprocedures
1
Controleer of de AC-laadkabel is
losgenomen. ( Blz. 135)
2 Trek aan de parkeerremschakelaar
om te controleren of de parkeerrem
is geactiveerd. ( Blz. 326)
Het waarschuwingslampje van de parkeer-
rem gaat branden.
3Controleer of de selectiehendel in
stand P staat.
4 Trap het rempedaal stevig in.
en een melding worden op het
multi-informatiedisplay weergegeven.
Als dit niet wordt weergegeven, kan het
hybridesysteem niet worden gestart.
5 Druk kort en krachtig op de start-
knop.
Eén keer kort en stevig indrukken van de
startknop is voldoende om deze te bedie-
nen. U hoeft de startknop niet ingedrukt te
houden.
Als het controlelampje READY gaat bran-
den, werkt het hybridesysteem normaal. Houd het rempedaal ingetrapt tot het contro-
lelampje READY brandt.
Het hybridesysteem
kan vanuit iedere stand
van het contact worden gestart.
6 Controleer of het controlelampje
READY brandt.
Wanneer het controlelampje READY uit is,
kunt u niet wegrijden.
■Verlichting startknop
Afhankelijk van de situatie werkt de verlich-
ting van de startknop als volgt.
●Wanneer het bestuurdersportier of voor-
passagiersportier wordt geopend, gaat de
verlichting van de startknop branden.
●Als u het rempedaal intrapt terwijl u de
elektronische sleutel bij u draagt, knippert
de verlichting van de startknop.
●Als het contact in stand ACC of AAN staat,
brandt de verlichting van de startknop.
●Wanneer het contact vanuit stand ACC of
AAN UIT wordt gezet, gaat de verlichting
van de startknop gedurende enige tijd
branden. Vervolgens dooft de verlichting
van de startknop.
■Als het hybridesysteem niet kan wor-
den ingeschakeld
●De startblokkering is mogelijk niet uitge-
schakeld. ( Blz. 76)
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
●Lees de op het multi-informatiedisplay
weergegeven melding m.b.t. het starten en
volg de aanwijzingen op.
Startknop
Als u de volgende handelingen
uitvoert terwijl u een elektronische
sleutel bij u hebt, wordt het
hybridesysteem gestart of de
stand van het contact veranderd.
Starten van het
hybridesysteem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 317 Wednesday, February 3, 2021 2:42 PM

3185-2. Rijprocedures

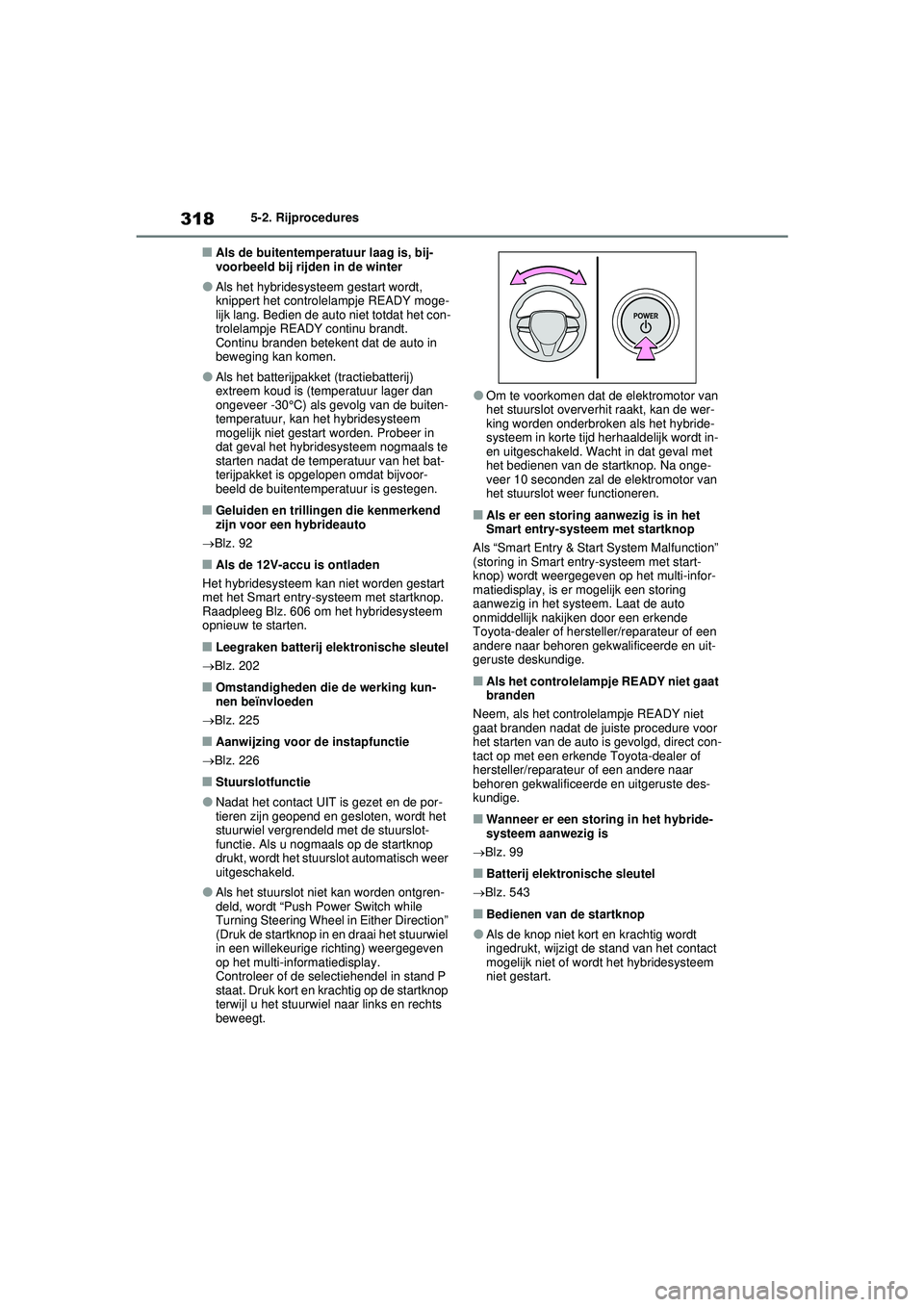

■Als de buitentemperatuur laag is, bij-
voorbeeld bij rijden in de winter
●Als het hybridesysteem gestart wordt,
knippert het controlelampje READY moge-
lijk lang. Bedien de auto niet totdat het con-
trolelampje READY continu brandt.
Continu branden betekent dat de auto in
beweging kan komen.
●Als het batterijpakket (tractiebatterij)
extreem koud is (temperatuur lager dan
ongeveer -30°C) als gevolg van de buiten-
temperatuur, kan het hybridesysteem
mogelijk niet gestart worden. Probeer in
dat geval het hybridesysteem nogmaals te
starten nadat de temperatuur van het bat-
terijpakket is opgelopen omdat bijvoor-
beeld de buitentemperatuur is gestegen.
■Geluiden en trillingen die kenmerkend
zijn voor een hybrideauto
 Blz. 92
■Als de 12V-accu is ontladen
Het hybridesysteem kan niet worden gestart
met het Smart entry-systeem met startknop.
Raadpleeg Blz. 606 om het hybridesysteem
opnieuw te starten.
■Leegraken batterij elektronische sleutel
 Blz. 202
■Omstandigheden die de werking kun-
nen beïnvloeden
 Blz. 225
■Aanwijzing voor de instapfunctie
 Blz. 226
■Stuurslotfunctie
●Nadat het contact UIT is gezet en de por-
tieren zijn geopend en gesloten, wordt het
stuurwiel vergrendeld met de stuurslot-
functie. Als u nogmaals op de startknop
drukt, wordt het stuurslot automatisch weer
uitgeschakeld.
●Als het stuurslot niet kan worden ontgren-
deld, wordt “Push Power Switch while
Turning Steering Wheel in Either Direction”
(Druk de startknop in en draai het stuurwiel
in een willekeurige richting) weergegeven
op het multi-informatiedisplay.
Controleer of de selectiehendel in stand P
staat. Druk kort en krachtig op de startknop
terwijl u het stuurwiel naar links en rechts
beweegt.
●Om te voorkomen dat de elektromotor van
het stuurslot oververhit raakt, kan de wer-
king worden onderbroken als het hybride-
systeem in korte tijd herhaaldelijk wordt in-
en uitgeschakeld. Wacht in dat geval met
het bedienen van de startknop. Na onge-
veer 10 seconden zal de elektromotor van
het stuurslot weer functioneren.
■Als er een storing aanwezig is in het
Smart entry-systeem met startknop
Als “Smart Entry & Start System Malfunction”
(storing in Smart entry-systeem met start-
knop) wordt weergegeven op het multi-infor-
matiedisplay, is er mogelijk een storing
aanwezig in het systeem. Laat de auto
onmiddellijk nakijk en door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Als het controlelampje READY niet gaat
branden
Neem, als het controlelampje READY niet
gaat branden nadat de juiste procedure voor
het starten van de auto is gevolgd, direct con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Wanneer er een storing in het hybride-
systeem aanwezig is
 Blz. 99
■Batterij elektronische sleutel
 Blz. 543
■Bedienen van de startknop
●Als de knop niet kort en krachtig wordt
ingedrukt, wijzigt de stand van het contact
mogelijk niet of wordt het hybridesysteem
niet gestart.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 318 Wednesday, February 3, 2021 2:42 PM
