TOYOTA RAV4 PHEV 2021 Instrukcja obsługi (in Polish)

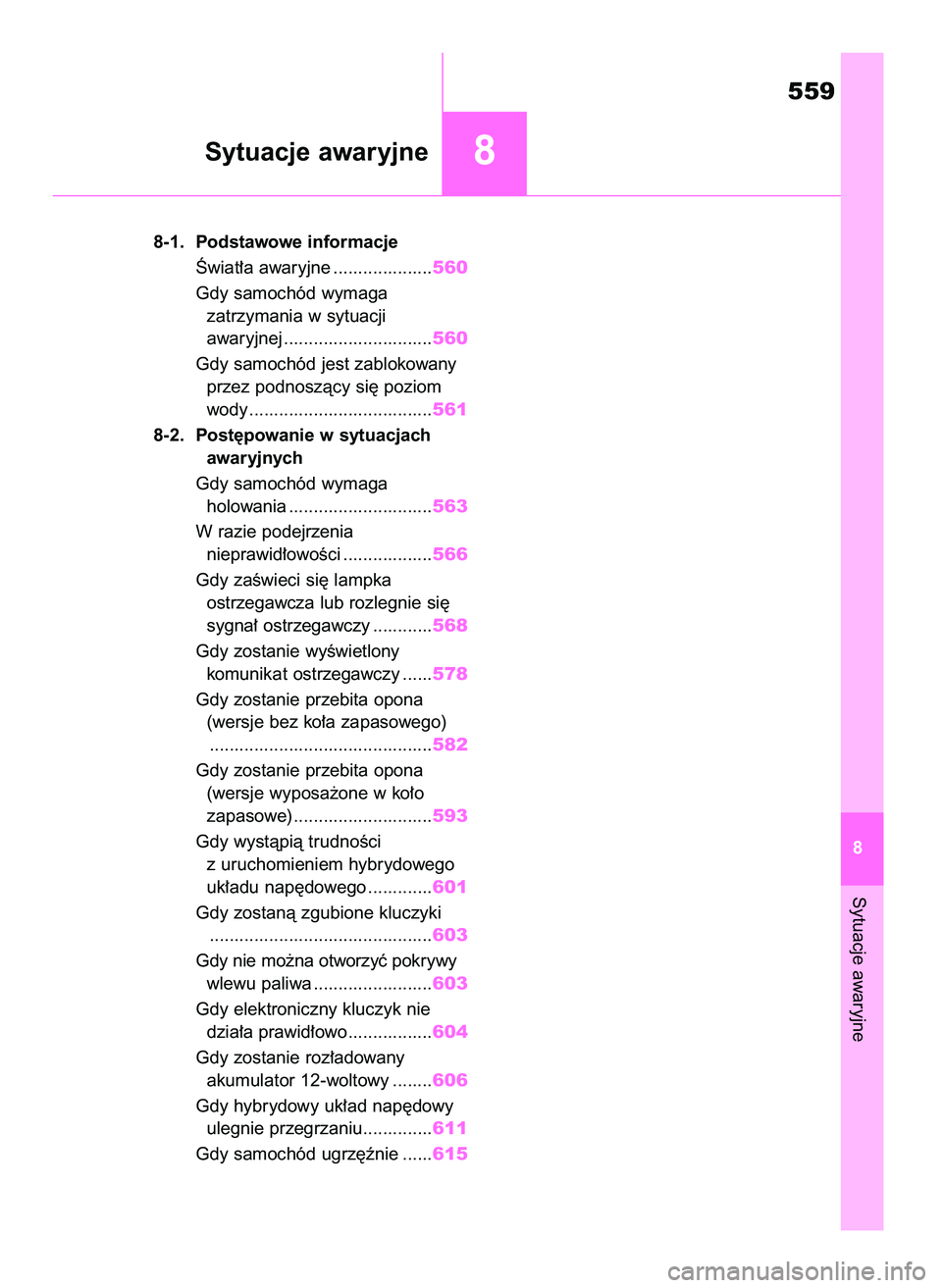

Sytuacje awaryjne
559
8 8-1. Podstawowe informacje
Âwiat∏a awaryjne ....................560
Gdy samochód wymaga
zatrzymania w sytuacji
awaryjnej ..............................560
Gdy samochód jest zablokowany
przez podnoszàcy si´ poziom
wody .....................................561
8-2. Post´powanie w sytuacjach
awaryjnych
Gdy samochód wymaga
holowania .............................563
W razie podejrzenia
nieprawid∏owoÊci ..................566
Gdy zaÊwieci si´ lampka
ostrzegawcza lub rozlegnie si´
sygna∏ ostrzegawczy ............568
Gdy zostanie wyÊwietlony
komunikat ostrzegawczy ......578
Gdy zostanie przebita opona
(wersje bez ko∏a zapasowego)
.............................................582
Gdy zostanie przebita opona
(wersje wyposa˝one w ko∏o
zapasowe) ............................593
Gdy wystàpià trudnoÊci
z uruchomieniem hybrydowego
uk∏adu nap´dowego .............601
Gdy zostanà zgubione kluczyki
.............................................603
Gdy nie mo˝na otworzyç pokrywy
wlewu paliwa ........................603
Gdy elektroniczny kluczyk nie
dzia∏a prawid∏owo .................604
Gdy zostanie roz∏adowany
akumulator 12-woltowy ........606
Gdy hybrydowy uk∏ad nap´dowy
ulegnie przegrzaniu..............611
Gdy samochód ugrz´ênie ......615
8Sytuacje awaryjne
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 559

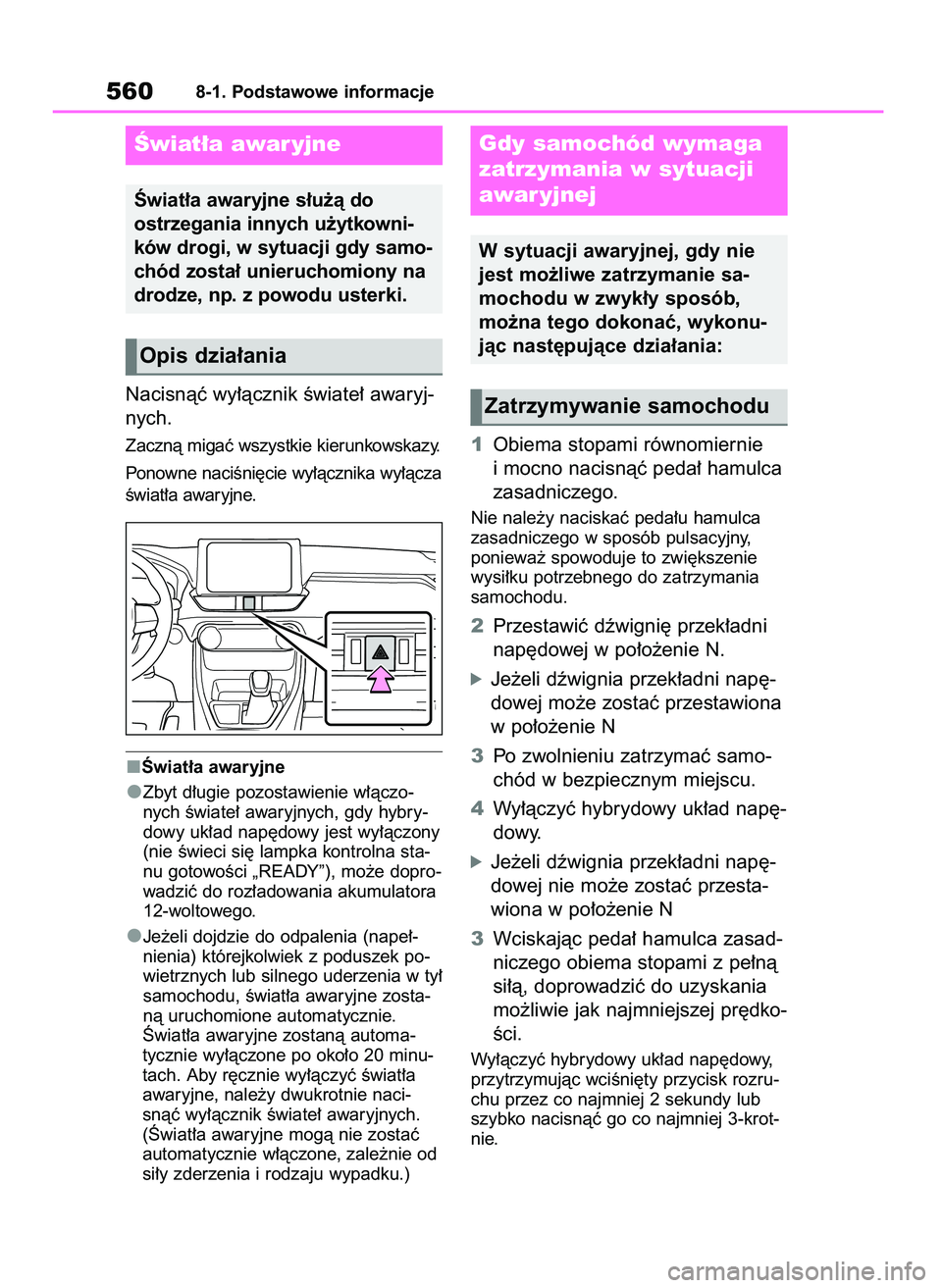

Nacisnàç wy∏àcznik Êwiate∏ awaryj-
nych.
Zacznà migaç wszystkie kierunkowskazy.
Ponowne naciÊni´cie wy∏àcznika wy∏àcza
Êwiat∏a awaryjne.
Âwiat∏a awaryjne
Zbyt d∏ugie pozostawienie w∏àczo-
nych Êwiate∏ awaryjnych, gdy hybry-
dowy uk∏ad nap´dowy jest wy∏àczony
(nie Êwieci si´ lampka kontrolna sta-
nu gotowoÊci „READY”), mo˝e dopro-
wadziç do roz∏adowania akumulatora
12-woltowego.
Je˝eli dojdzie do odpalenia (nape∏-
nienia) którejkolwiek z poduszek po-
wietrznych lub silnego uderzenia w ty∏
samochodu, Êwiat∏a awaryjne zosta-
nà uruchomione automatycznie.
Âwiat∏a awaryjne zostanà automa-
tycznie wy∏àczone po oko∏o 20 minu-
tach. Aby r´cznie wy∏àczyç Êwiat∏a
awaryjne, nale˝y dwukrotnie naci-
snàç wy∏àcznik Êwiate∏ awaryjnych.
(Âwiat∏a awaryjne mogà nie zostaç
automatycznie w∏àczone, zale˝nie od
si∏y zderzenia i rodzaju wypadku.)1Obiema stopami równomiernie
i mocno nacisnàç peda∏ hamulca
zasadniczego.
Nie nale˝y naciskaç peda∏u hamulca
zasadniczego w sposób pulsacyjny,
poniewa˝ spowoduje to zwi´kszenie
wysi∏ku potrzebnego do zatrzymania
samochodu.
2Przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie N.
óJe˝eli dêwignia przek∏adni nap´-
dowej mo˝e zostaç przestawiona
w po∏o˝enie N
3Po zwolnieniu zatrzymaç samo-
chód w bezpiecznym miejscu.
4Wy∏àczyç hybrydowy uk∏ad nap´-
dowy.
óJe˝eli dêwignia przek∏adni nap´-
dowej nie mo˝e zostaç przesta-
wiona w po∏o˝enie N
3Wciskajàc peda∏ hamulca zasad-
niczego obiema stopami z pe∏nà
si∏à, doprowadziç do uzyskania
mo˝liwie jak najmniejszej pr´dko-
Êci.
Wy∏àczyç hybrydowy uk∏ad nap´dowy,
przytrzymujàc wciÊni´ty przycisk rozru-
chu przez co najmniej 2 sekundy lub
szybko nacisnàç go co najmniej 3-krot-
nie.
5608-1. Podstawowe informacje
Âwiat∏a awar yjne
Âwiat∏a awaryjne s∏u˝à do
ostrzegania innych u˝ytkowni-
ków drogi, w sytuacji gdy samo-
chód zosta∏ unieruchomiony na
drodze, np. z powodu usterki.
Gdy samochód wymaga
zatrzymania w sytuacji
awar yjnej
W sytuacji awaryjnej, gdy nie
jest mo˝liwe zatrzymanie sa-
mochodu w zwyk∏y sposób,
mo˝na tego dokonaç, wykonu-
jàc nast´pujàce dzia∏ania:
Opis dzia∏ania
Zatrzymywanie samochodu
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 560

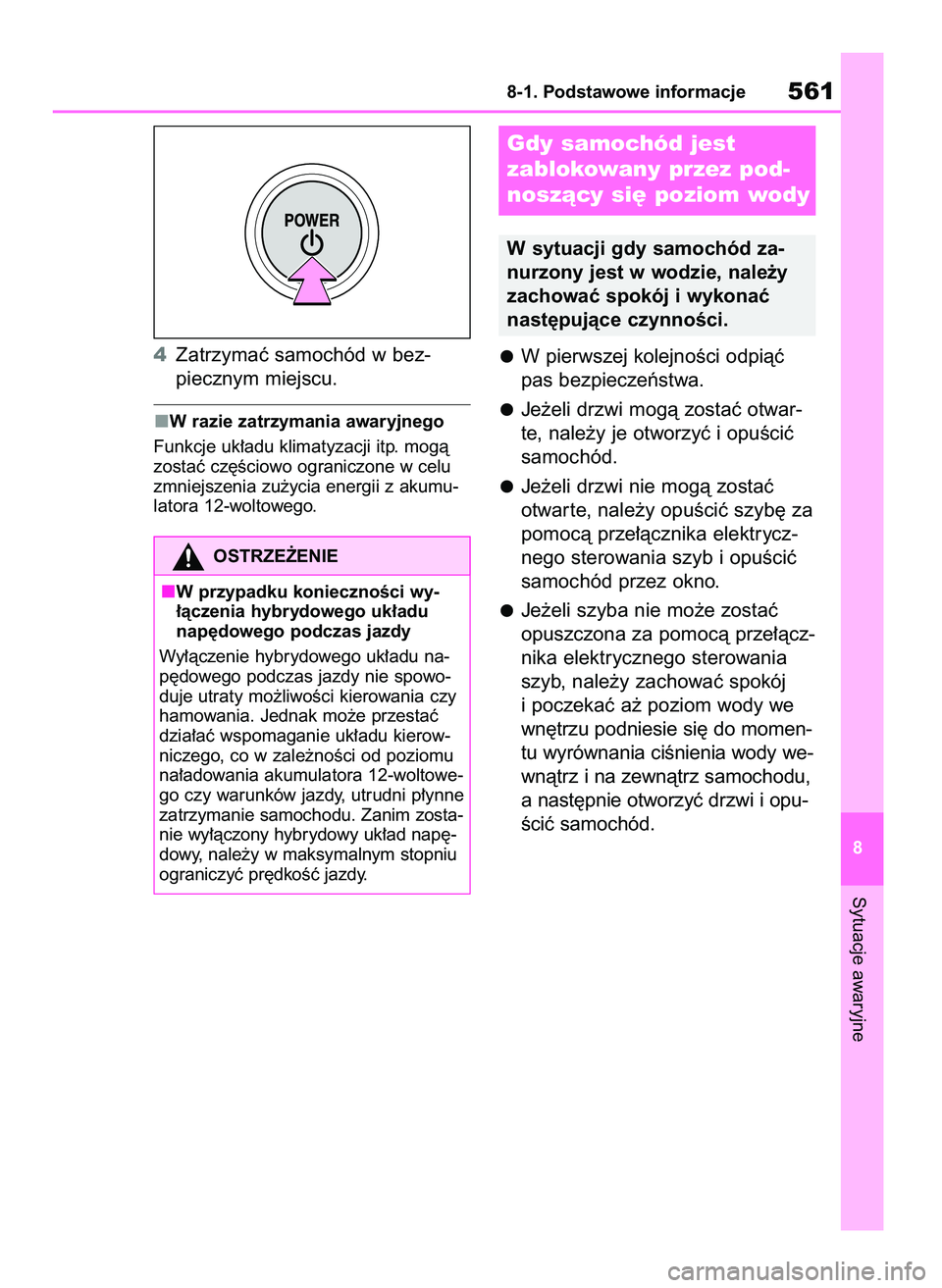

4Zatrzymaç samochód w bez-
piecznym miejscu.
W razie zatrzymania awaryjnego
Funkcje uk∏adu klimatyzacji itp. mogà
zostaç cz´Êciowo ograniczone w celu
zmniejszenia zu˝ycia energii z akumu-
latora 12-woltowego.
W pierwszej kolejnoÊci odpiàç
pas bezpieczeƒstwa.
Je˝eli drzwi mogà zostaç otwar-
te, nale˝y je otworzyç i opuÊciç
samochód.
Je˝eli drzwi nie mogà zostaç
otwar te, nale˝y opuÊciç szyb´ za
pomocà prze∏àcznika elektrycz-
nego sterowania szyb i opuÊciç
samochód przez okno.
Je˝eli szyba nie mo˝e zostaç
opuszczona za pomocà prze∏àcz-
nika elektrycznego sterowania
szyb, nale˝y zachowaç spokój
i poczekaç a˝ poziom wody we
wn´trzu podniesie si´ do momen-
tu wyrównania ciÊnienia wody we-
wnàtrz i na zewnàtrz samochodu,
a nast´pnie otworzyç drzwi i opu-
Êciç samochód.
Sytuacje awaryjne
8-1. Podstawowe informacje561
8
OSTRZE˚ENIE
W przypadku koniecznoÊci wy-
∏àczenia hybrydowego uk∏adu
nap´dowego podczas jazdy
Wy∏àczenie hybrydowego uk∏adu na-
p´dowego podczas jazdy nie spowo-
duje utraty mo˝liwoÊci kierowania czy
hamowania. Jednak mo˝e przestaç
dzia∏aç wspomaganie uk∏adu kierow-
niczego, co w zale˝noÊci od poziomu
na∏adowania akumulatora 12-woltowe-
go czy warunków jazdy, utrudni p∏ynne
zatrzymanie samochodu. Zanim zosta-
nie wy∏àczony hybrydowy uk∏ad nap´-
dowy, nale˝y w maksymalnym stopniu
ograniczyç pr´dkoÊç jazdy.
Gdy samochód jest
zablokowany przez pod-
noszàcy si´ poziom wody
W sytuacji gdy samochód za-
nurzony jest w wodzie, nale˝y
zachowaç spokój i wykonaç
nast´pujàce czynnoÊci.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 561

5628-1. Podstawowe informacje

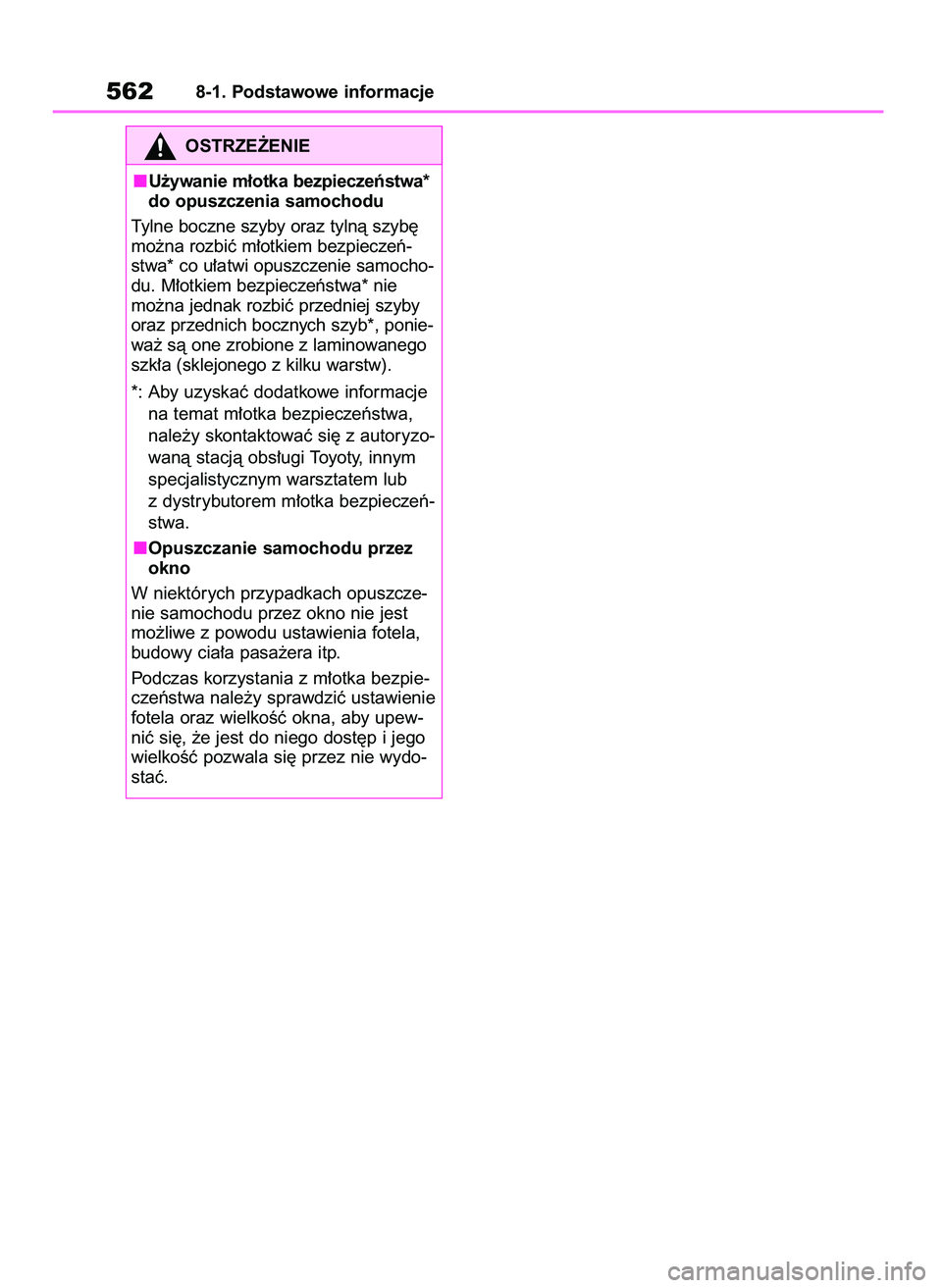

OSTRZE˚ENIE
U˝ywanie m∏otka bezpieczeƒstwa*
do opuszczenia samochodu
Tylne boczne szyby oraz tylnà szyb´
mo˝na rozbiç m∏otkiem bezpieczeƒ-
stwa* co u∏atwi opuszczenie samocho-
du. M∏otkiem bezpieczeƒstwa* nie
mo˝na jednak rozbiç przedniej szyby
oraz przednich bocznych szyb*, ponie-
wa˝ sà one zrobione z laminowanego
szk∏a (sklejonego z kilku warstw).
*: Aby uzyskaç dodatkowe informacje
na temat m∏otka bezpieczeƒstwa,
nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty, innym
specjalistycznym warsztatem lub
z dystrybutorem m∏otka bezpieczeƒ-
stwa.
Opuszczanie samochodu przez
okno
W niektórych przypadkach opuszcze-
nie samochodu przez okno nie jest
mo˝liwe z powodu ustawienia fotela,
budowy cia∏a pasa˝era itp.
Podczas korzystania z m∏otka bezpie-
czeƒstwa nale˝y sprawdziç ustawienie
fotela oraz wielkoÊç okna, aby upew-
niç si´, ˝e jest do niego dost´p i jego
wielkoÊç pozwala si´ przez nie wydo-
staç.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 562

Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych563
8
Gdy samochód wymaga
holowania
Je˝eli zajdzie koniecznoÊç ho-
lowania tego samochodu, zale-
cane jest skorzystanie z us∏ug
autoryzowanej stacji obs∏ugi
Toyoty, innego specjalistycznego
warsztatu lub wykwalifikowanej
pomocy drogowej. Samochód
powinien byç holowany z osià
umieszczonà na platformie lub
na platformie samochodowej.
Podczas holowania nale˝y
zawsze u˝ywaç ∏aƒcuchów ho-
lowniczych zabezpieczajàcych
oraz przestrzegaç wszystkich
obowiàzujàcych przepisów.
Podczas holowania tego samo-
chodu z osià umieszczonà na
platformie nale˝y u˝yç wózka
holowniczego. (
S. 563, 564)
OSTRZE˚ENIE
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Gdy samochód jest holowany
Nale˝y upewniç si´, ˝e samochód jest
transpor towany z wszystkimi ko∏ami
uniesionymi nad powierzchni´ ziemi.
Je˝eli samochód holowany jest z ko∏a-
mi dotykajàcymi pod∏o˝a, mo˝e spo-
wodowaç to uszkodzenie uk∏adu
nap´dowego i powiàzanych z nim
podzespo∏ów, samochód mo˝e odcze-
piç si´ od holujàcego go pojazdu lub
w zale˝noÊci od rodzaju uszkodzenia
czy usterki energia elektryczna wy-
twarzana przez silnik elektryczny
(trakcyjny) mo˝e spowodowaç po˝ar.
Podczas holowania
Podczas holowania za pomocà linki
holowniczej lub ∏aƒcucha holownicze-
go nie nale˝y gwa∏townie przyspie-
szaç ani nie wykonywaç gwa∏townych
manewrów, które mogà nadmiernie
obcià˝yç zaczep holowniczy, link´
holowniczà lub ∏aƒcuch holowniczy.
Zaczep holowniczy, linka holowni-
cza lub ∏aƒcuch holowniczy mogà
uderzyç osoby znajdujàce si´ w po-
bli˝u lub spowodowaç powa˝ne
uszkodzenia.
Przycisku rozruchu nie wolno prze-
∏àczaç w stan OFF.
Je˝eli zostanie uruchomiona bloka-
da kierownicy, kierowanie samocho-
dem nie b´dzie mo˝liwe, w wyniku
czego mo˝e dojÊç do wypadku.
Zamocowanie zaczepów holow-
niczych
Zaczepy holownicze powinny byç
mocno dokr´cone. W przeciwnym
razie podczas holowania mogà si´
obluzowaç.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 563

Opisane poni˝ej objawy mogà sy-
gnalizowaç usterk´ przek∏adni na-
p´dowej. W takiej sytuacji przed
przystàpieniem do holowania tego
samochodu nale˝y skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi
Toyoty, innym specjalistycznym
warsztatem lub wykwalifikowanà
pomocà drogowà.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat
ostrzegawczy dotyczàcy hybry-dowego uk∏adu nap´dowego
i samochód nie mo˝e ruszyç
z miejsca.
Samochód generuje nietypowe
odg∏osy.
óUniesiona przednia oÊ
Pod tylne ko∏a pod∏o˝yç wózek
holowniczy.
óUniesiona tylna oÊ
Pod przednie ko∏a pod∏o˝yç wózek
holowniczy.

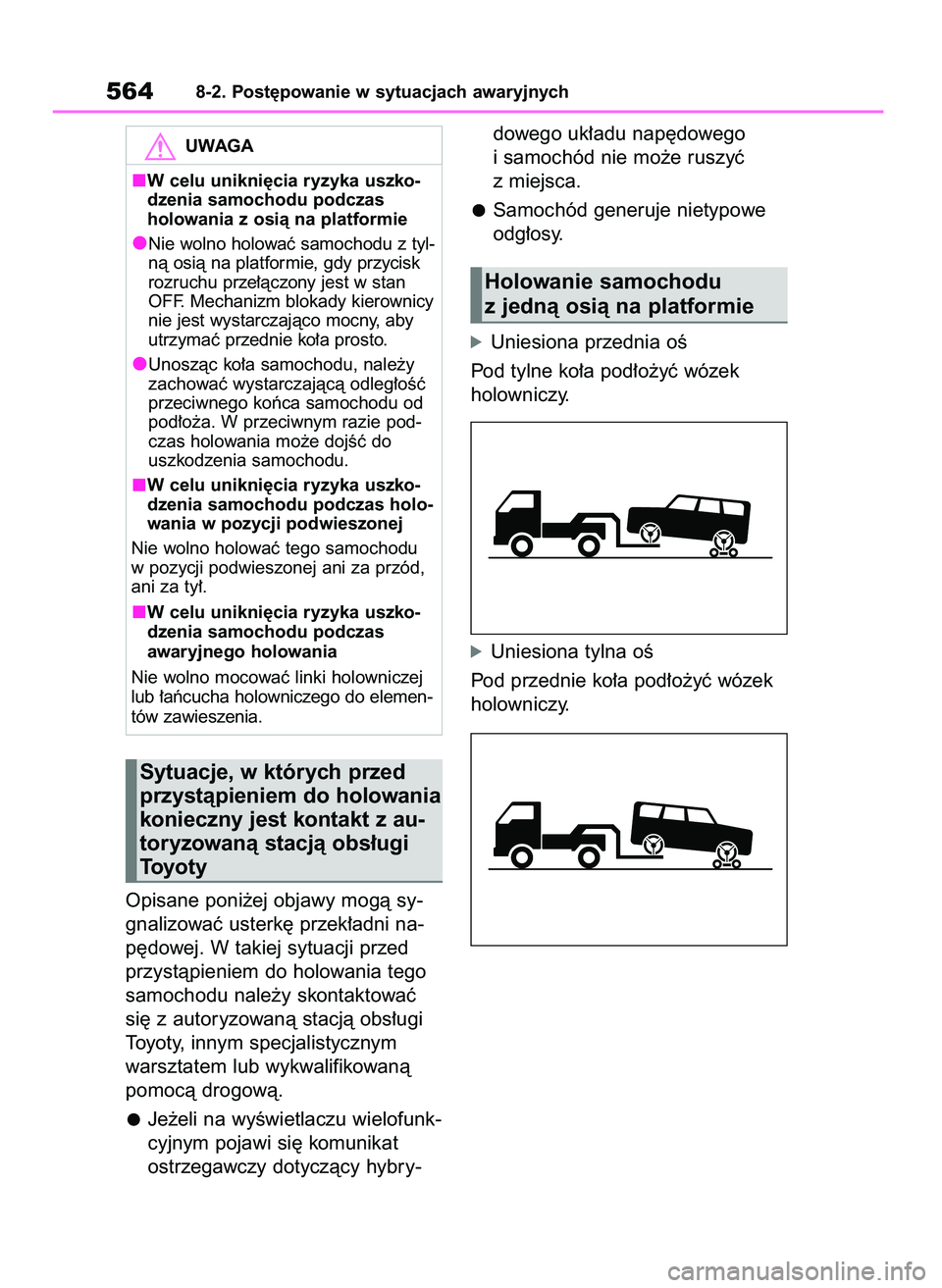

5648-2. Post´powanie w sytuacjach awaryjnych
UWAGA
W celu unikni´cia ryzyka uszko-
dzenia samochodu podczas
holowania z osià na platformie
Nie wolno holowaç samochodu z tyl-
nà osià na platformie, gdy przycisk
rozruchu prze∏àczony jest w stan
OFF. Mechanizm blokady kierownicy
nie jest wystarczajàco mocny, aby
utrzymaç przednie ko∏a prosto.
Unoszàc ko∏a samochodu, nale˝y
zachowaç wystarczajàcà odleg∏oÊç
przeciwnego koƒca samochodu od
pod∏o˝a. W przeciwnym razie pod-
czas holowania mo˝e dojÊç do
uszkodzenia samochodu.
W celu unikni´cia ryzyka uszko-
dzenia samochodu podczas holo-
wania w pozycji podwieszonej
Nie wolno holowaç tego samochodu
w pozycji podwieszonej ani za przód,
ani za ty∏.
W celu unikni´cia ryzyka uszko-
dzenia samochodu podczas
awaryjnego holowania
Nie wolno mocowaç linki holowniczej
lub ∏aƒcucha holowniczego do elemen-
tów zawieszenia.
Sytuacje, w których przed
przystàpieniem do holowania
konieczny jest kontakt z au-
toryzowanà stacjà obs∏ugi
Toyoty
Holowanie samochodu
z jednà osià na platformie
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 564

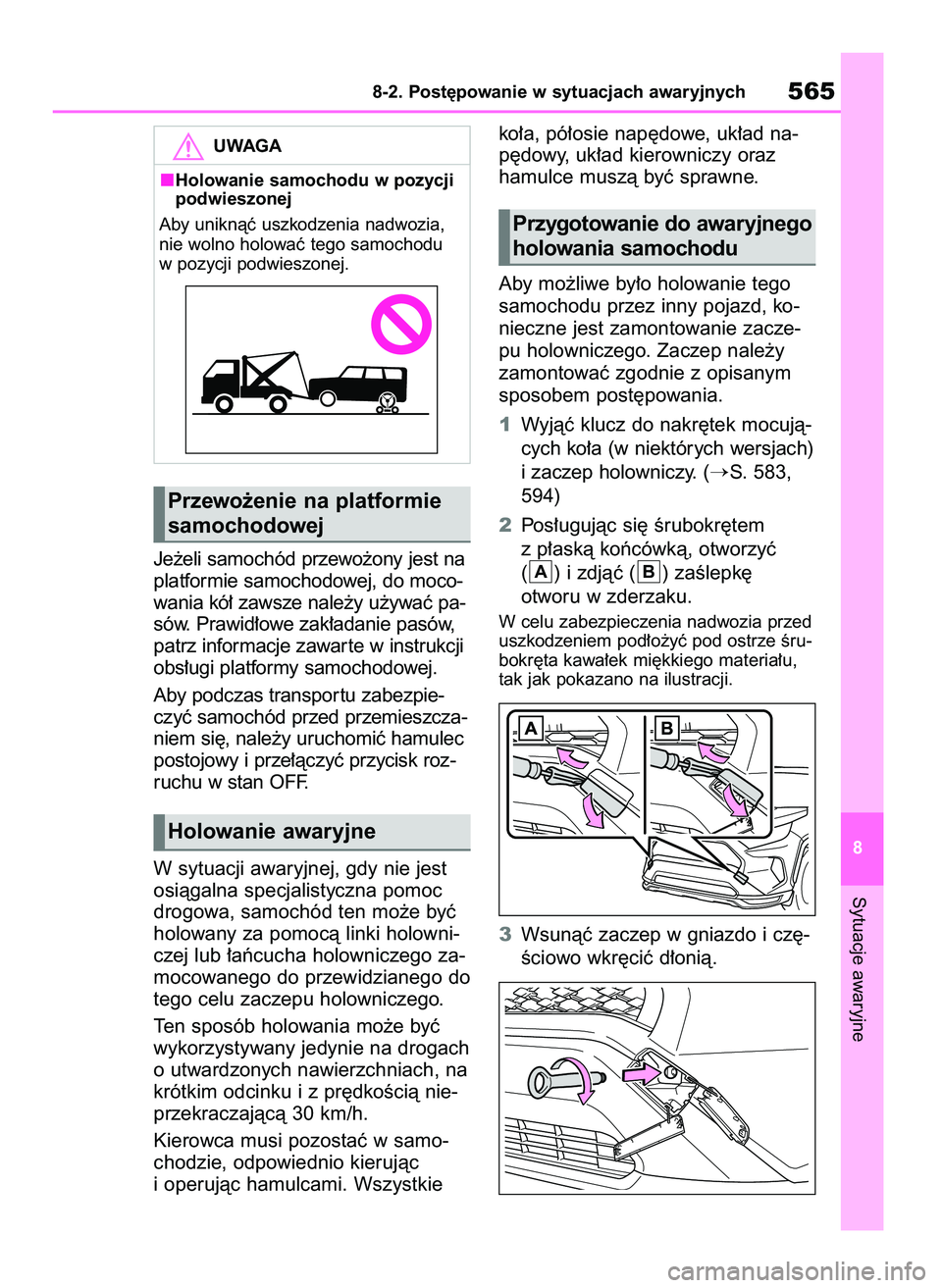

Je˝eli samochód przewo˝ony jest na
platformie samochodowej, do moco-
wania kó∏ zawsze nale˝y u˝ywaç pa-
sów. Prawid∏owe zak∏adanie pasów,
patrz informacje zawar te w instrukcji
obs∏ugi platformy samochodowej.
Aby podczas transpor tu zabezpie-
czyç samochód przed przemieszcza-
niem si´, nale˝y uruchomiç hamulec
postojowy i prze∏àczyç przycisk roz-
ruchu w stan OFF.
W sytuacji awaryjnej, gdy nie jest
osiàgalna specjalistyczna pomoc
drogowa, samochód ten mo˝e byç
holowany za pomocà linki holowni-
czej lub ∏aƒcucha holowniczego za-
mocowanego do przewidzianego do
tego celu zaczepu holowniczego.
Ten sposób holowania mo˝e byç
wykorzystywany jedynie na drogach
o utwardzonych nawierzchniach, na
krótkim odcinku i z pr´dkoÊcià nie-
przekraczajàcà 30 km/h.
Kierowca musi pozostaç w samo-
chodzie, odpowiednio kierujàc
i operujàc hamulcami. Wszystkieko∏a, pó∏osie nap´dowe, uk∏ad na-
p´dowy, uk∏ad kierowniczy oraz
hamulce muszà byç sprawne.
Aby mo˝liwe by∏o holowanie tego
samochodu przez inny pojazd, ko-
nieczne jest zamontowanie zacze-
pu holowniczego. Zaczep nale˝y
zamontowaç zgodnie z opisanym
sposobem post´powania.
1Wyjàç klucz do nakr´tek mocujà-
cych ko∏a (w niektórych wersjach)
i zaczep holowniczy. (
S. 583,
594)
2Pos∏ugujàc si´ Êrubokr´tem
z p∏askà koƒcówkà, otworzyç
( ) i zdjàç ( ) zaÊlepk´
otworu w zderzaku.
W celu zabezpieczenia nadwozia przed
uszkodzeniem pod∏o˝yç pod ostrze Êru-
bokr´ta kawa∏ek mi´kkiego materia∏u,
tak jak pokazano na ilustracji.
3Wsunàç zaczep w gniazdo i cz´-
Êciowo wkr´ciç d∏onià.
BA
Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych565
8
Przewo˝enie na platformie
samochodowej
UWAGA
Holowanie samochodu w pozycji
podwieszonej
Aby uniknàç uszkodzenia nadwozia,
nie wolno holowaç tego samochodu
w pozycji podwieszonej.
Holowanie awaryjne
Przygotowanie do awaryjnego
holowania samochodu
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 565

4Mocno dokr´ciç zaczep za pomo-
cà klucza do nakr´tek mocujàcych
ko∏a (w niektórych wersjach) lub
twardego metalowego pr´ta.
5W bezpieczny sposób przymoco-
waç link´ holowniczà lub ∏aƒcuch
holowniczy do zaczepu holowni-
czego.
Nale˝y uwa˝aç, aby nie uszkodziç nad-
wozia samochodu.
6WsiàÊç do samochodu, który
b´dzie holowany i uruchomiç
hybrydowy uk∏ad nap´dowy.
Wy∏àczyç uk∏ad wspomagania hamowa-
nia podczas parkowania (PKSB) (w nie-
których wersjach):
S. 420
Je˝eli hybrydowy uk∏ad nap´dowy nie
daje si´ uruchomiç, przycisk rozruchu
prze∏àczyç w stan ON.
7Przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie N i zwol-
niç hamulec postojowy.
Wy∏àczyç tryb automatyczny hamulca
postojowego. (
S. 327)
Gdy nie mo˝na przestawiç dêwigni
przek∏adni nap´dowej:
S. 323
Podczas holowania
Gdy hybrydowy uk∏ad nap´dowy jest
wy∏àczony, nie dzia∏a wspomaganie
w uk∏adzie hamulcowym oraz kierowni-
czym,w zwiàzku z tym hamowanie
i kierowanie sà znacznie utrudnione.
Klucz do nakr´tek mocujàcych
ko∏a (w niektórych wersjach)
Klucz do nakr´tek mocujàcych ko∏a
znajduje si´ na tacce pod pod∏ogà ba-
ga˝nika. (
S. 583, 594)
Âlady wycieków pod samochodem.
(Jednak woda kapiàca z elemen-
tów uk∏adu klimatyzacji, który pra-
cowa∏, jest zjawiskiem normalnym.)
Widoczne obni˝enie ciÊnienia
w ogumieniu lub nierównomierne
zu˝ycie bie˝nika.
Lampka ostrzegawcza wysokiej
temperatury p∏ynu w uk∏adzie
ch∏odzenia zaÊwieca si´ lub miga.
Zmiana odg∏osu uk∏adu wyde-
chowego.
Nadmierny pisk ogumienia pod-
czas skr´cania.
Nietypowe odg∏osy elementów
zawieszenia.
Stukanie lub inne nietypowe od-
g∏osy dobiegajàce z hybrydowe-
go uk∏adu nap´dowego.
Przerywanie, d∏awienie si´ lub
nierówna praca silnika.
Wyraêna utrata mocy.
Âciàganie samochodu w jednà
5668-2. Post´powanie w sytuacjach awaryjnych
W razie podejrzenia
nieprawid∏owoÊci
Wystàpienie jednego z wymie-
nionych poni˝ej objawów mo˝e
sygnalizowaç koniecznoÊç re-
gulacji lub naprawy samocho-
du. W takiej sytuacji nale˝y jak
najszybciej skontaktowaç si´
z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycz-
nym warsztatem.
Objawy widoczne
Objawy s∏yszalne
Objawy zauwa˝alne podczas
jazdy
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 566

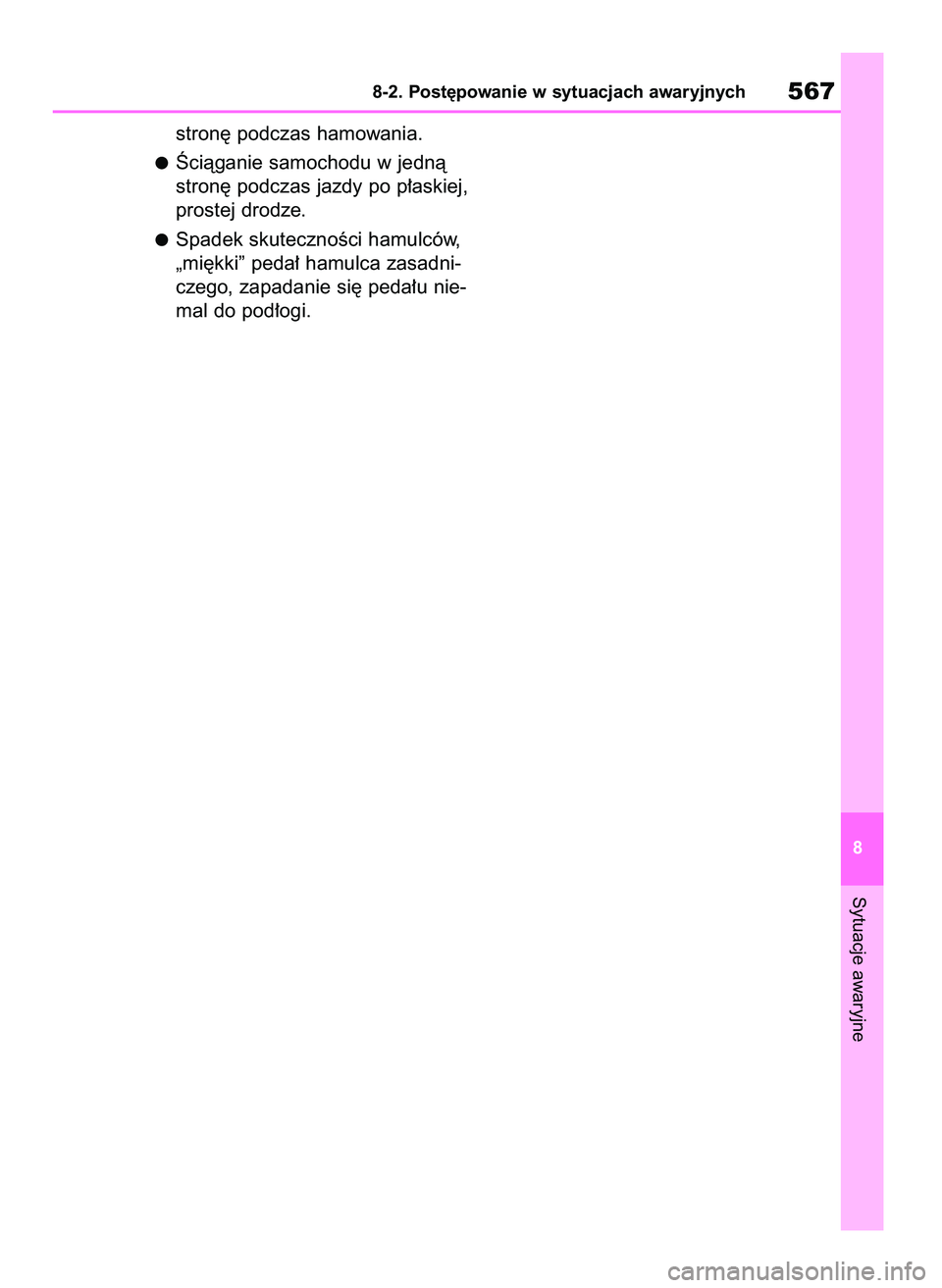

stron´ podczas hamowania.
Âciàganie samochodu w jednà
stron´ podczas jazdy po p∏askiej,
prostej drodze.
Spadek skutecznoÊci hamulców,
„mi´kki” peda∏ hamulca zasadni-
czego, zapadanie si´ peda∏u nie-
mal do pod∏ogi.
Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych567
8
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 567

Lampka ostrzegawcza uk∏adu hamulcowego (sygna∏ ostrzegawczy)
Lampka ostrzegawcza uk∏adu hamulcowego
5688-2. Post´powanie w sytuacjach awaryjnych

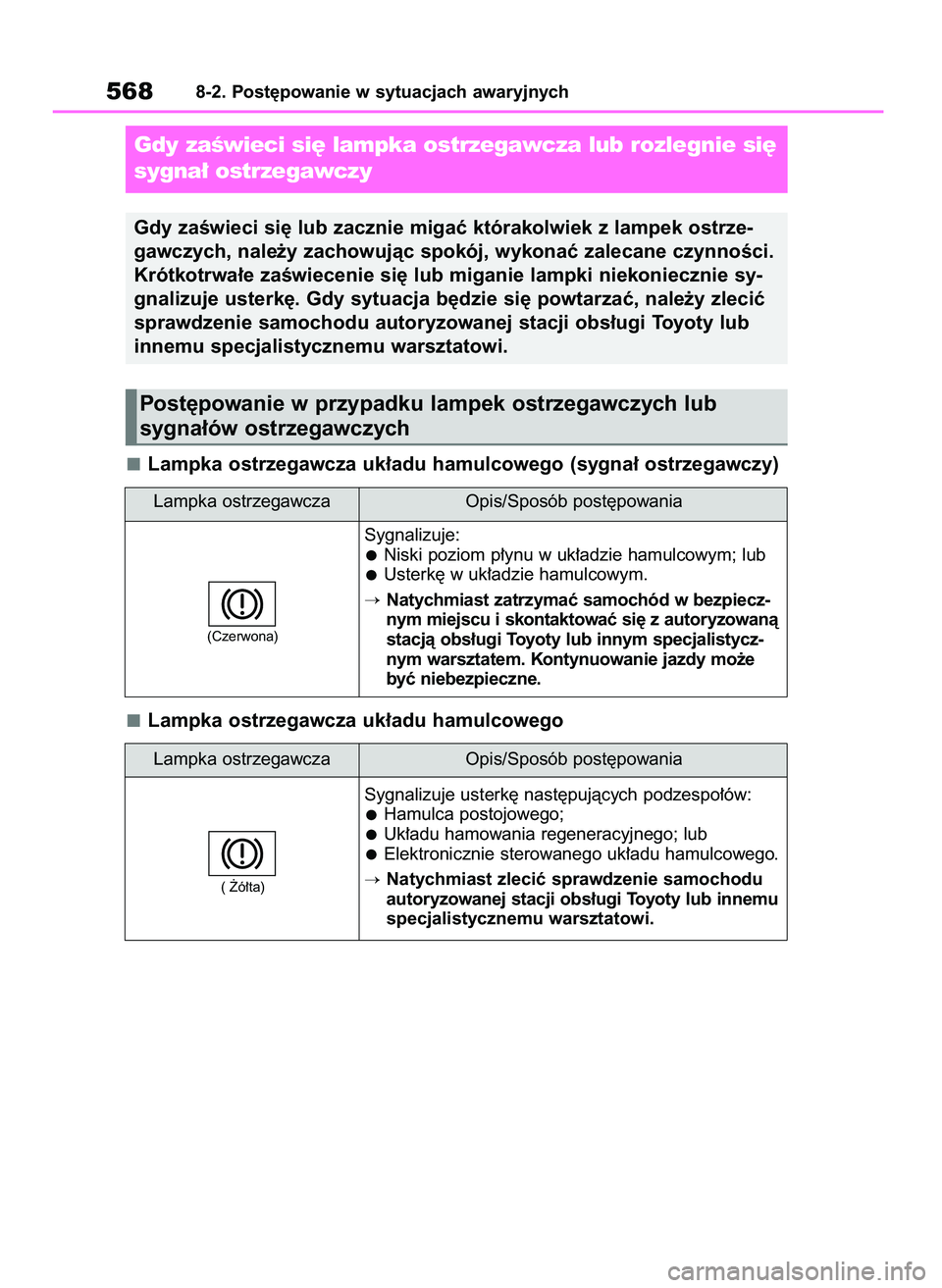

Gdy zaÊwieci si´ lampka ostrzegawcza lub rozlegnie si´
sygna∏ ostrzegawczy
Gdy zaÊwieci si´ lub zacznie migaç którakolwiek z lampek ostrze-
gawczych, nale˝y zachowujàc spokój, wykonaç zalecane czynnoÊci.
Krótkotrwa∏e zaÊwiecenie si´ lub miganie lampki niekoniecznie sy-
gnalizuje usterk´. Gdy sytuacja b´dzie si´ powtarzaç, nale˝y zleciç
sprawdzenie samochodu autoryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warsztatowi.
Post´powanie w przypadku lampek ostrzegawczych lub
sygna∏ów ostrzegawczych
Lampka ostrzegawcza Opis/Sposób post´powania
(Czerwona)
Sygnalizuje:
Niski poziom p∏ynu w uk∏adzie hamulcowym; lub
Usterk´ w uk∏adzie hamulcowym.
Natychmiast zatrzymaç samochód w bezpiecz-
nym miejscu i skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specjalistycz-
nym warsztatem. Kontynuowanie jazdy mo˝e
byç niebezpieczne.
Lampka ostrzegawcza Opis/Sposób post´powania
( ˚ó∏ta)
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
Hamulca postojowego;
Uk∏adu hamowania regeneracyjnego; lub
Elektronicznie sterowanego uk∏adu hamulcowego.
Natychmiast zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 568
