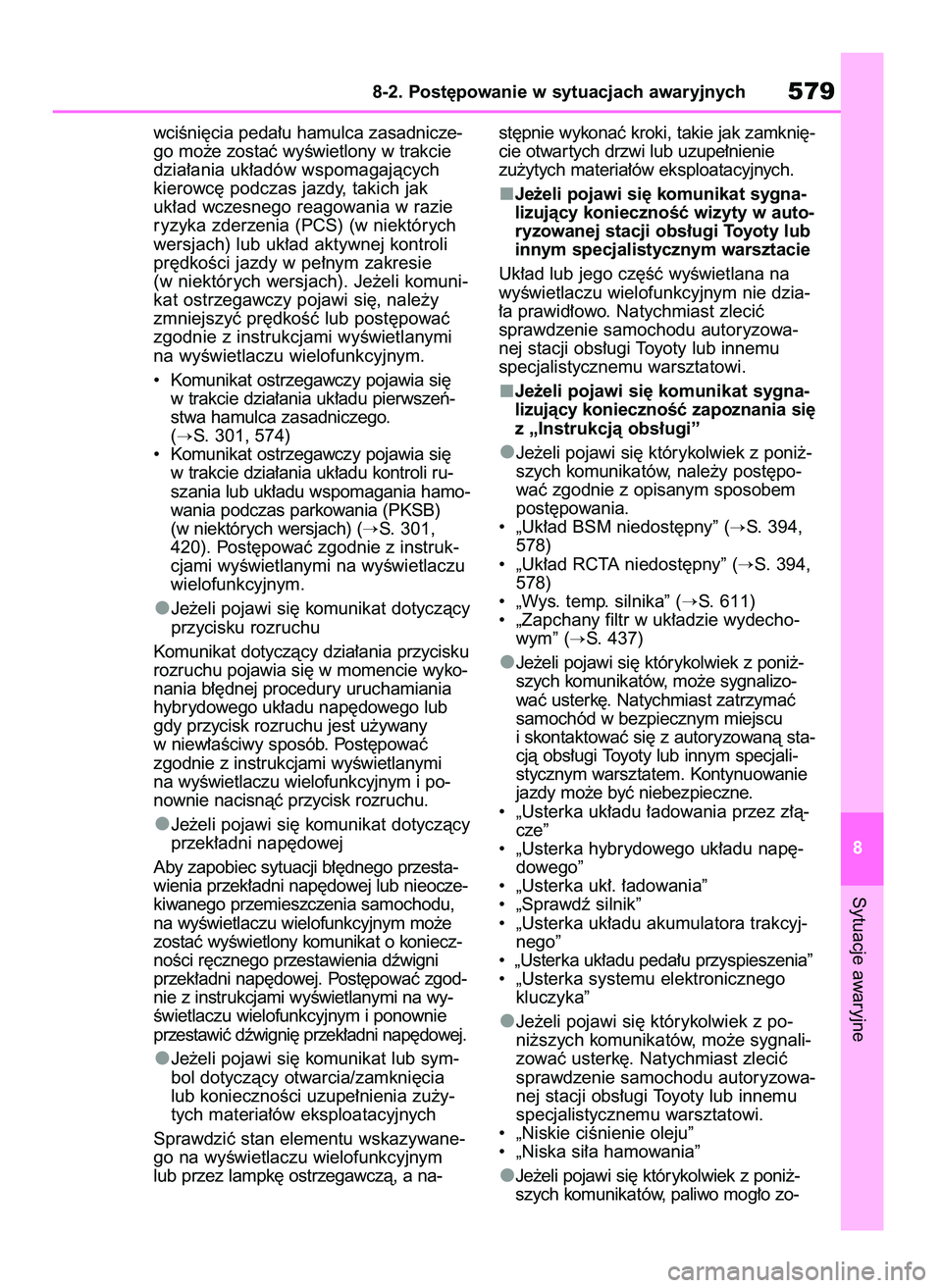

wciÊni´cia peda∏u hamulca zasadnicze-
go mo˝e zostaç wyÊwietlony w trakcie
dzia∏ania uk∏adów wspomagajàcych
kierowc´ podczas jazdy, takich jak
uk∏ad wczesnego reagowania w razie
ryzyka zderzenia (PCS) (w niektórych
wersjach) lub uk∏ad aktywnej kontroli
pr´dkoÊci jazdy w pe∏nym zakresie
(w niektórych wersjach). Je˝eli komuni-
kat ostrzegawczy pojawi si´, nale˝y
zmniejszyç pr´dkoÊç lub post´powaç
zgodnie z instrukcjami wyÊwietlanymi
na wyÊwietlaczu wielofunkcyjnym.
• Komunikat ostrzegawczy pojawia si´
w trakcie dzia∏ania uk∏adu pierwszeƒ-
stwa hamulca zasadniczego.
(
S. 301, 574)
• Komunikat ostrzegawczy pojawia si´
w trakcie dzia∏ania uk∏adu kontroli ru-
szania lub uk∏adu wspomagania hamo-
wania podczas parkowania (PKSB)
(w niektórych wersjach) (
S. 301,
420). Post´powaç zgodnie z instruk-
cjami wyÊwietlanymi na wyÊwietlaczu
wielofunkcyjnym.
Je˝eli pojawi si´ komunikat dotyczàcy
przycisku rozruchu
Komunikat dotyczàcy dzia∏ania przycisku
rozruchu pojawia si´ w momencie wyko-
nania b∏´dnej procedury uruchamiania
hybrydowego uk∏adu nap´dowego lub
gdy przycisk rozruchu jest u˝ywany
w niew∏aÊciwy sposób. Post´powaç
zgodnie z instrukcjami wyÊwietlanymi
na wyÊwietlaczu wielofunkcyjnym i po-
nownie nacisnàç przycisk rozruchu.
Je˝eli pojawi si´ komunikat dotyczàcy
przek∏adni nap´dowej
Aby zapobiec sytuacji b∏´dnego przesta-
wienia przek∏adni nap´dowej lub nieocze-
kiwanego przemieszczenia samochodu,
na wyÊwietlaczu wielofunkcyjnym mo˝e
zostaç wyÊwietlony komunikat o koniecz-
noÊci r´cznego przestawienia dêwigni
przek∏adni nap´dowej. Post´powaç zgod-
nie z instrukcjami wyÊwietlanymi na wy-
Êwietlaczu wielofunkcyjnym i ponownie
przestawiç dêwigni´ przek∏adni nap´dowej.
Je˝eli pojawi si´ komunikat lub sym-
bol dotyczàcy otwarcia/zamkni´cia
lub koniecznoÊci uzupe∏nienia zu˝y-
tych materia∏ów eksploatacyjnych
Sprawdziç stan elementu wskazywane-
go na wyÊwietlaczu wielofunkcyjnym
lub przez lampk´ ostrzegawczà, a na-st´pnie wykonaç kroki, takie jak zamkni´-
cie otwar tych drzwi lub uzupe∏nienie
zu˝ytych materia∏ów eksploatacyjnych.
Je˝eli pojawi si´ komunikat sygna-
lizujàcy koniecznoÊç wizyty w auto-
ryzowanej stacji obs∏ugi Toyoty lub
innym specjalistycznym warsztacie
Uk∏ad lub jego cz´Êç wyÊwietlana na
wyÊwietlaczu wielofunkcyjnym nie dzia-
∏a prawid∏owo. Natychmiast zleciç
sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Je˝eli pojawi si´ komunikat sygna-
lizujàcy koniecznoÊç zapoznania si´
z „Instrukcjà obs∏ugi”
Je˝eli pojawi si´ którykolwiek z poni˝-
szych komunikatów, nale˝y post´po-
waç zgodnie z opisanym sposobem
post´powania.
• „Uk∏ad BSM niedost´pny” (S. 394,
578)
• „Uk∏ad RCTA niedost´pny” (
S. 394,
578)
• „Wys. temp. silnika” (
S. 611)
• „Zapchany filtr w uk∏adzie wydecho-
wym” (
S. 437)
Je˝eli pojawi si´ którykolwiek z poni˝-
szych komunikatów, mo˝e sygnalizo-
waç usterk´. Natychmiast zatrzymaç
samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà sta-
cjà obs∏ugi Toyoty lub innym specjali-
stycznym warsztatem. Kontynuowanie
jazdy mo˝e byç niebezpieczne.
• „Usterka uk∏adu ∏adowania przez z∏à-
cze”
• „Usterka hybrydowego uk∏adu nap´-
dowego”
• „Usterka uk∏. ∏adowania”
• „Sprawdê silnik”
• „Usterka uk∏adu akumulatora trakcyj-
nego”
• „Usterka uk∏adu peda∏u przyspieszenia”
• „Usterka systemu elektronicznego
kluczyka”
Je˝eli pojawi si´ którykolwiek z po-
ni˝szych komunikatów, mo˝e sygnali-
zowaç usterk´. Natychmiast zleciç
sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
• „Niskie ciÊnienie oleju”
• „Niska si∏a hamowania”
Je˝eli pojawi si´ którykolwiek z poni˝-
szych komunikatów, paliwo mog∏o zo-
Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych579
8
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 579

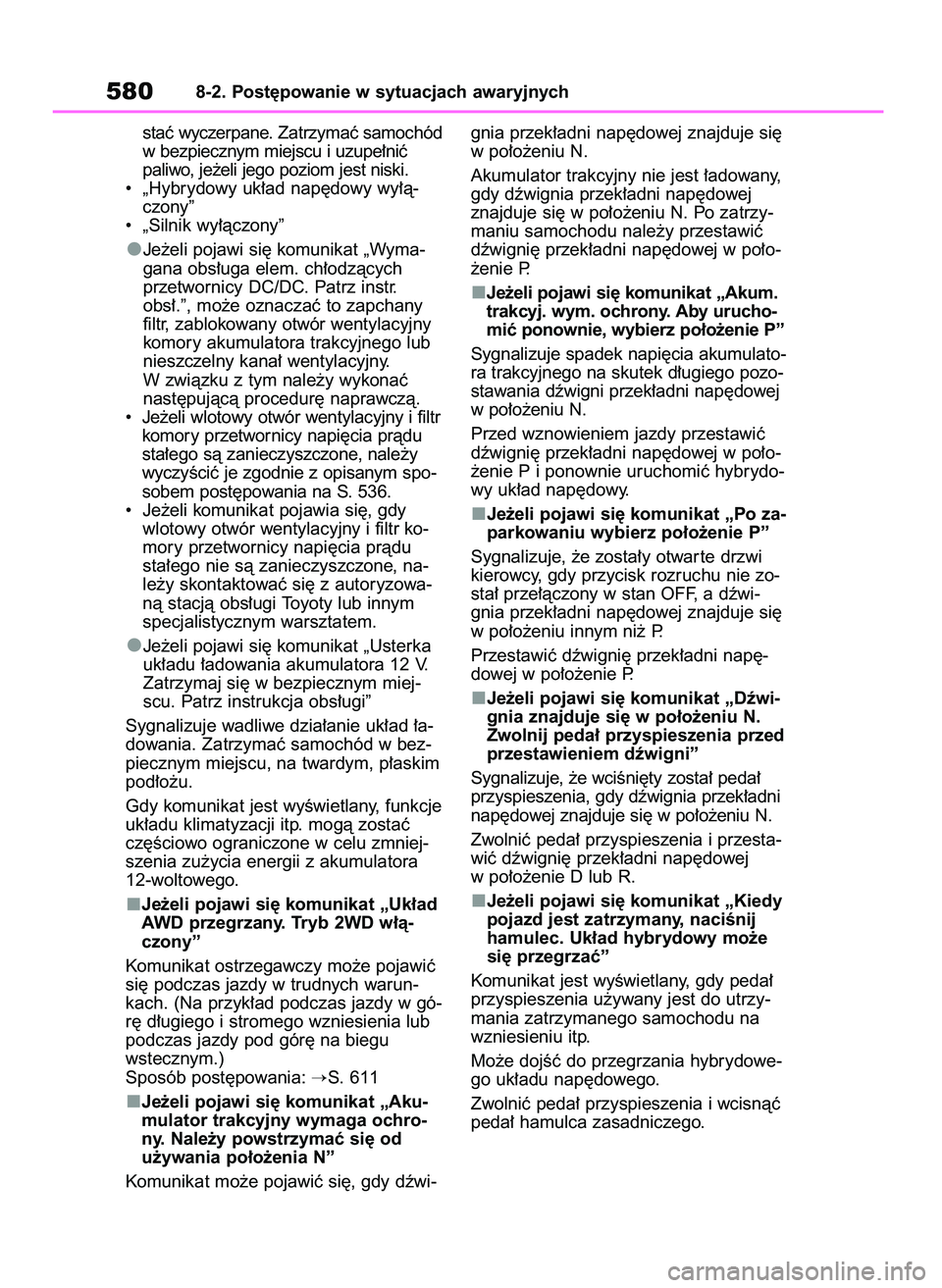

staç wyczerpane. Zatrzymaç samochód
w bezpiecznym miejscu i uzupe∏niç
paliwo, je˝eli jego poziom jest niski.
• „Hybrydowy uk∏ad nap´dowy wy∏à-
czony”
• „Silnik wy∏àczony”
Je˝eli pojawi si´ komunikat „Wyma-
gana obs∏uga elem. ch∏odzàcych
przetwornicy DC/DC. Patrz instr.
obs∏.”, mo˝e oznaczaç to zapchany
filtr, zablokowany otwór wentylacyjny
komory akumulatora trakcyjnego lub
nieszczelny kana∏ wentylacyjny.
W zwiàzku z tym nale˝y wykonaç
nast´pujàcà procedur´ naprawczà.
• Je˝eli wlotowy otwór wentylacyjny i filtr
komory przetwornicy napi´cia pràdu
sta∏ego sà zanieczyszczone, nale˝y
wyczyÊciç je zgodnie z opisanym spo-
sobem post´powania na S. 536.
• Je˝eli komunikat pojawia si´, gdy
wlotowy otwór wentylacyjny i filtr ko-
mory przetwornicy napi´cia pràdu
sta∏ego nie sà zanieczyszczone, na-
le˝y skontaktowaç si´ z autoryzowa-
nà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
Je˝eli pojawi si´ komunikat „Usterka
uk∏adu ∏adowania akumulatora 12 V.
Zatrzymaj si´ w bezpiecznym miej-
scu. Patrz instrukcja obs∏ugi”
Sygnalizuje wadliwe dzia∏anie uk∏ad ∏a-
dowania. Zatrzymaç samochód w bez-
piecznym miejscu, na twardym, p∏askim
pod∏o˝u.
Gdy komunikat jest wyÊwietlany, funkcje
uk∏adu klimatyzacji itp. mogà zostaç
cz´Êciowo ograniczone w celu zmniej-
szenia zu˝ycia energii z akumulatora
12-woltowego.
Je˝eli pojawi si´ komunikat „Uk∏ad
AWD przegrzany. Tryb 2WD w∏à-
czony”
Komunikat ostrzegawczy mo˝e pojawiç
si´ podczas jazdy w trudnych warun-
kach. (Na przyk∏ad podczas jazdy w gó-
r´ d∏ugiego i stromego wzniesienia lub
podczas jazdy pod gór´ na biegu
wstecznym.)
Sposób post´powania:
S. 611
Je˝eli pojawi si´ komunikat „Aku-
mulator trakcyjny wymaga ochro-
ny. Nale˝y powstrzymaç si´ od
u˝ywania po∏o˝enia N”
Komunikat mo˝e pojawiç si´, gdy dêwi-gnia przek∏adni nap´dowej znajduje si´
w po∏o˝eniu N.
Akumulator trakcyjny nie jest ∏adowany,
gdy dêwignia przek∏adni nap´dowej
znajduje si´ w po∏o˝eniu N. Po zatrzy-
maniu samochodu nale˝y przestawiç
dêwigni´ przek∏adni nap´dowej w po∏o-
˝enie P.
Je˝eli pojawi si´ komunikat „Akum.
trakcyj. wym. ochrony. Aby urucho-
miç ponownie, wybierz po∏o˝enie P”
Sygnalizuje spadek napi´cia akumulato-
ra trakcyjnego na skutek d∏ugiego pozo-
stawania dêwigni przek∏adni nap´dowej
w po∏o˝eniu N.
Przed wznowieniem jazdy przestawiç
dêwigni´ przek∏adni nap´dowej w po∏o-
˝enie P i ponownie uruchomiç hybrydo-
wy uk∏ad nap´dowy.
Je˝eli pojawi si´ komunikat „Po za-
parkowaniu wybierz po∏o˝enie P”
Sygnalizuje, ˝e zosta∏y otwar te drzwi
kierowcy, gdy przycisk rozruchu nie zo-
sta∏ prze∏àczony w stan OFF, a dêwi-
gnia przek∏adni nap´dowej znajduje si´
w po∏o˝eniu innym ni˝ P.
Przestawiç dêwigni´ przek∏adni nap´-
dowej w po∏o˝enie P.
Je˝eli pojawi si´ komunikat „Dêwi-
gnia znajduje si´ w po∏o˝eniu N.
Zwolnij peda∏ przyspieszenia przed
przestawieniem dêwigni”
Sygnalizuje, ˝e wciÊni´ty zosta∏ peda∏
przyspieszenia, gdy dêwignia przek∏adni
nap´dowej znajduje si´ w po∏o˝eniu N.
Zwolniç peda∏ przyspieszenia i przesta-
wiç dêwigni´ przek∏adni nap´dowej
w po∏o˝enie D lub R.
Je˝eli pojawi si´ komunikat „Kiedy
pojazd jest zatrzymany, naciÊnij
hamulec. Uk∏ad hybrydowy mo˝e
si´ przegrzaç”
Komunikat jest wyÊwietlany, gdy peda∏
przyspieszenia u˝ywany jest do utrzy-
mania zatrzymanego samochodu na
wzniesieniu itp.
Mo˝e dojÊç do przegrzania hybrydowe-
go uk∏adu nap´dowego.
Zwolniç peda∏ przyspieszenia i wcisnàç
peda∏ hamulca zasadniczego.
5808-2. Post´powanie w sytuacjach awaryjnych
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 580

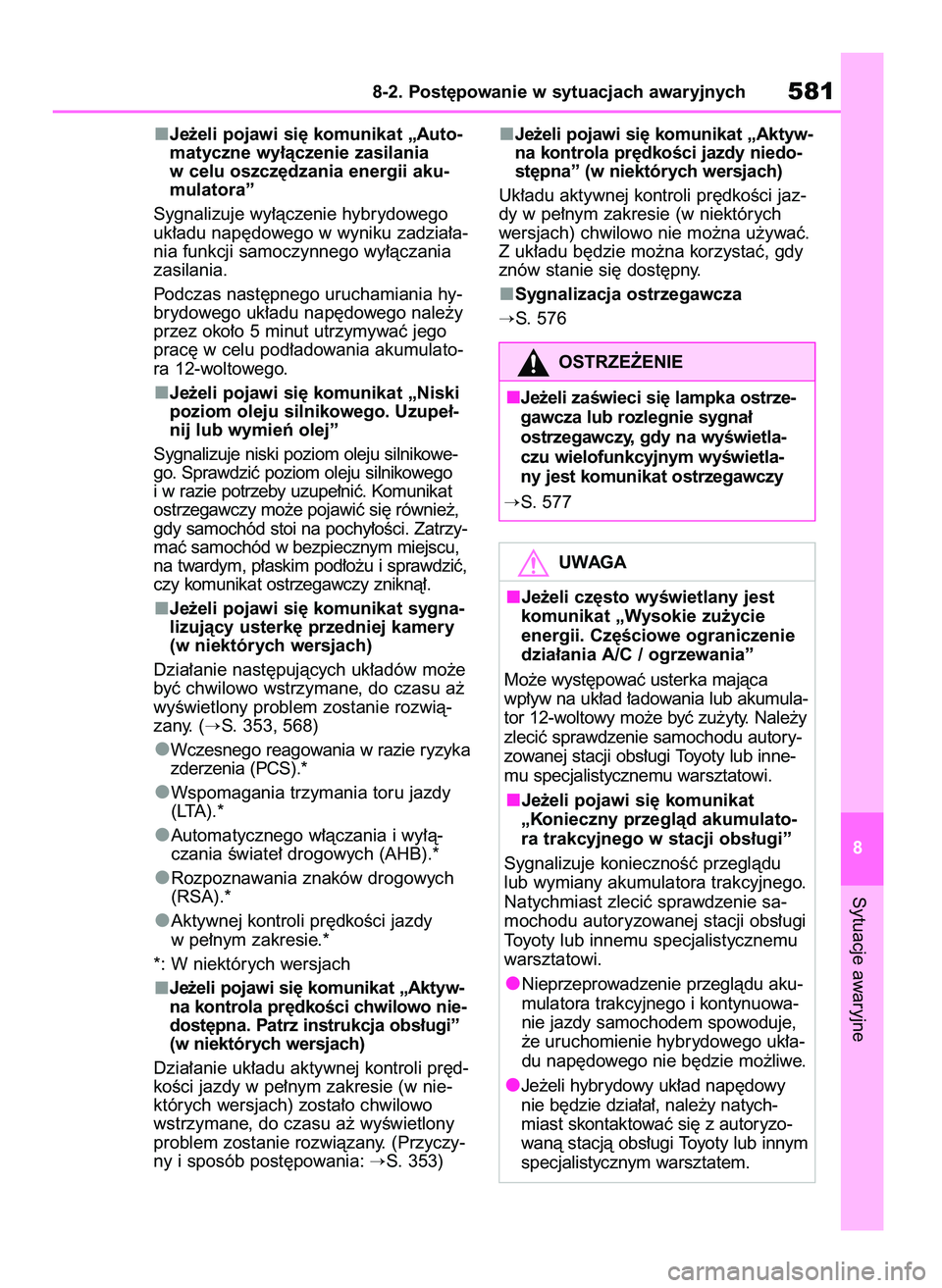

Je˝eli pojawi si´ komunikat „Auto-
matyczne wy∏àczenie zasilania
w celu oszcz´dzania energii aku-
mulatora”
Sygnalizuje wy∏àczenie hybrydowego
uk∏adu nap´dowego w wyniku zadzia∏a-
nia funkcji samoczynnego wy∏àczania
zasilania.
Podczas nast´pnego uruchamiania hy-
brydowego uk∏adu nap´dowego nale˝y
przez oko∏o 5 minut utrzymywaç jego
prac´ w celu pod∏adowania akumulato-
ra 12-woltowego.
Je˝eli pojawi si´ komunikat „Niski
poziom oleju silnikowego. Uzupe∏-
nij lub wymieƒ olej”
Sygnalizuje niski poziom oleju silnikowe-
go. Sprawdziç poziom oleju silnikowego
i w razie potrzeby uzupe∏niç. Komunikat
ostrzegawczy mo˝e pojawiç si´ równie˝,
gdy samochód stoi na pochy∏oÊci. Zatrzy-
maç samochód w bezpiecznym miejscu,
na twardym, p∏askim pod∏o˝u i sprawdziç,
czy komunikat ostrzegawczy zniknà∏.
Je˝eli pojawi si´ komunikat sygna-
lizujàcy usterk´ przedniej kamery
(w niektórych wersjach)
Dzia∏anie nast´pujàcych uk∏adów mo˝e
byç chwilowo wstrzymane, do czasu a˝
wyÊwietlony problem zostanie rozwià-
zany. (
S. 353, 568)
Wczesnego reagowania w razie ryzyka
zderzenia (PCS).*
Wspomagania trzymania toru jazdy
(LTA).*
Automatycznego w∏àczania i wy∏à-
czania Êwiate∏ drogowych (AHB).*
Rozpoznawania znaków drogowych
(RSA).*
Aktywnej kontroli pr´dkoÊci jazdy
w pe∏nym zakresie.*
*: W niektórych wersjach
Je˝eli pojawi si´ komunikat „Aktyw-
na kontrola pr´dkoÊci chwilowo nie-
dost´pna. Patrz instrukcja obs∏ugi”
(w niektórych wersjach)
Dzia∏anie uk∏adu aktywnej kontroli pr´d-
koÊci jazdy w pe∏nym zakresie (w nie-
których wersjach) zosta∏o chwilowo
wstrzymane, do czasu a˝ wyÊwietlony
problem zostanie rozwiàzany. (Przyczy-
ny i sposób post´powania:
S. 353)Je˝eli pojawi si´ komunikat „Aktyw-
na kontrola pr´dkoÊci jazdy niedo-
st´pna” (w niektórych wersjach)
Uk∏adu aktywnej kontroli pr´dkoÊci jaz-
dy w pe∏nym zakresie (w niektórych
wersjach) chwilowo nie mo˝na u˝ywaç.
Z uk∏adu b´dzie mo˝na korzystaç, gdy
znów stanie si´ dost´pny.
Sygnalizacja ostrzegawcza
S. 576
Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych581
8
UWAGA
Je˝eli cz´sto wyÊwietlany jest
komunikat „Wysokie zu˝ycie
energii. Cz´Êciowe ograniczenie
dzia∏ania A/C / ogrzewania”
Mo˝e wyst´powaç usterka majàca
wp∏yw na uk∏ad ∏adowania lub akumula-
tor 12-woltowy mo˝e byç zu˝yty. Nale˝y
zleciç sprawdzenie samochodu autory-
zowanej stacji obs∏ugi Toyoty lub inne-
mu specjalistycznemu warsztatowi.
Je˝eli pojawi si´ komunikat
„Konieczny przeglàd akumulato-
ra trakcyjnego w stacji obs∏ugi”
Sygnalizuje koniecznoÊç przeglàdu
lub wymiany akumulatora trakcyjnego.
Natychmiast zleciç sprawdzenie sa-
mochodu autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Nieprzeprowadzenie przeglàdu aku-
mulatora trakcyjnego i kontynuowa-
nie jazdy samochodem spowoduje,
˝e uruchomienie hybrydowego uk∏a-
du nap´dowego nie b´dzie mo˝liwe.
Je˝eli hybrydowy uk∏ad nap´dowy
nie b´dzie dzia∏a∏, nale˝y natych-
miast skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
OSTRZE˚ENIE
Je˝eli zaÊwieci si´ lampka ostrze-
gawcza lub rozlegnie sygna∏
ostrzegawczy, gdy na wyÊwietla-
czu wielofunkcyjnym wyÊwietla-
ny jest komunikat ostrzegawczy
S. 577
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 581

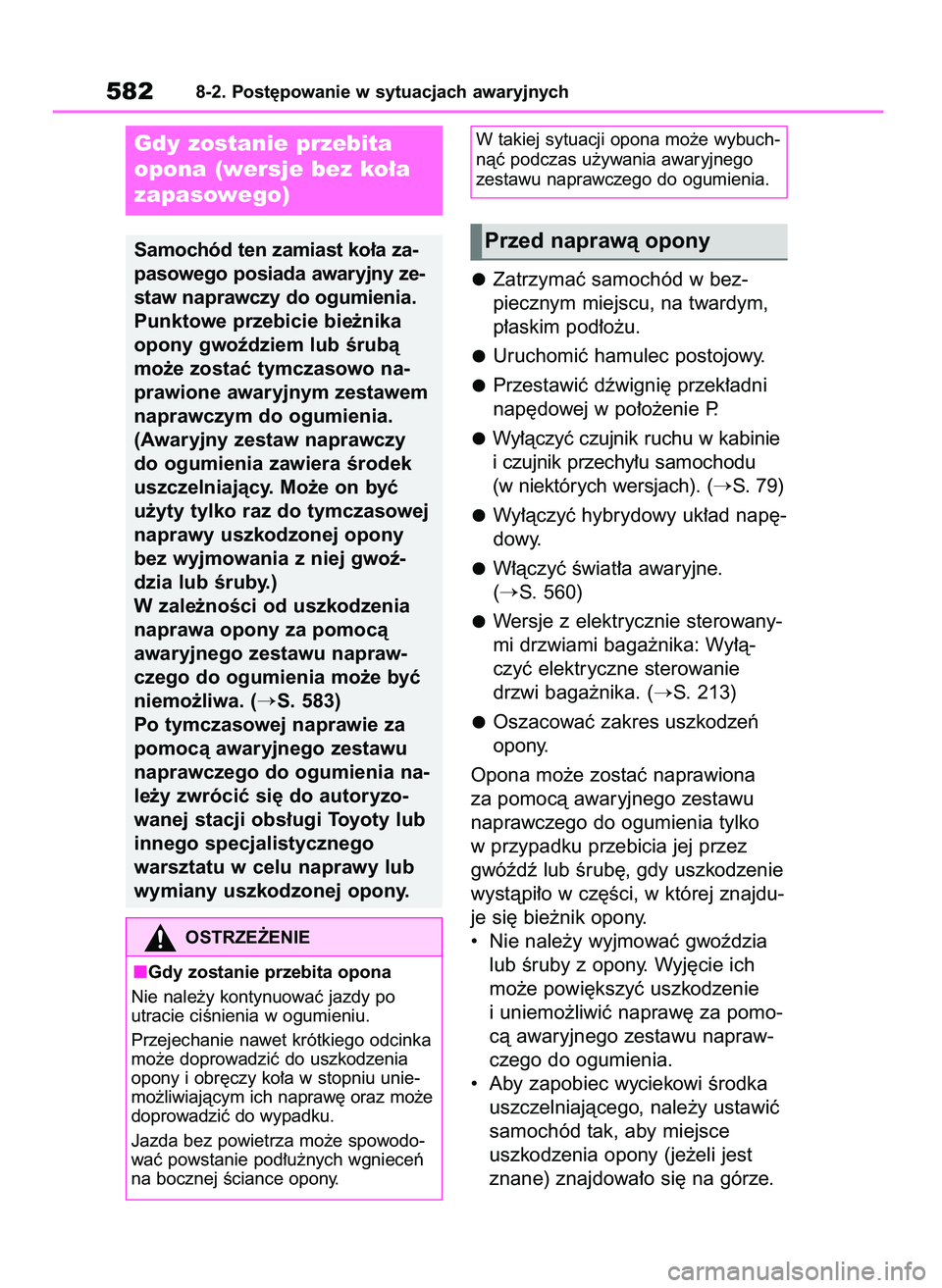

Zatrzymaç samochód w bez-
piecznym miejscu, na twardym,
p∏askim pod∏o˝u.
Uruchomiç hamulec postojowy.
Przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie P.
Wy∏àczyç czujnik ruchu w kabinie
i czujnik przechy∏u samochodu
(w niektórych wersjach). (
S. 79)
Wy∏àczyç hybrydowy uk∏ad nap´-
dowy.
W∏àczyç Êwiat∏a awaryjne.
(
S. 560)
Wersje z elektrycznie sterowany-
mi drzwiami baga˝nika: Wy∏à-
czyç elektryczne sterowanie
drzwi baga˝nika. (
S. 213)
Oszacowaç zakres uszkodzeƒ
opony.
Opona mo˝e zostaç naprawiona
za pomocà awaryjnego zestawu
naprawczego do ogumienia tylko
w przypadku przebicia jej przez
gwóêdê lub Êrub´, gdy uszkodzenie
wystàpi∏o w cz´Êci, w której znajdu-
je si´ bie˝nik opony.
• Nie nale˝y wyjmowaç gwoêdzia
lub Êruby z opony. Wyj´cie ich
mo˝e powi´kszyç uszkodzenie
i uniemo˝liwiç napraw´ za pomo-
cà awaryjnego zestawu napraw-
czego do ogumienia.
• Aby zapobiec wyciekowi Êrodka
uszczelniajàcego, nale˝y ustawiç
samochód tak, aby miejsce
uszkodzenia opony (je˝eli jest
znane) znajdowa∏o si´ na górze.
5828-2. Post´powanie w sytuacjach awaryjnych
Gdy zostanie przebita
opona (wersje bez ko∏a
zapasowego)
Samochód ten zamiast ko∏a za-
pasowego posiada awaryjny ze-
staw naprawczy do ogumienia.
Punktowe przebicie bie˝nika
opony gwoêdziem lub Êrubà
mo˝e zostaç tymczasowo na-
prawione awaryjnym zestawem
naprawczym do ogumienia.
(Awaryjny zestaw naprawczy
do ogumienia zawiera Êrodek
uszczelniajàcy. Mo˝e on byç
u˝yty tylko raz do tymczasowej
naprawy uszkodzonej opony
bez wyjmowania z niej gwoê-
dzia lub Êruby.)
W zale˝noÊci od uszkodzenia
naprawa opony za pomocà
awaryjnego zestawu napraw-
czego do ogumienia mo˝e byç
niemo˝liwa. (
S. 583)
Po tymczasowej naprawie za
pomocà awaryjnego zestawu
naprawczego do ogumienia na-
le˝y zwróciç si´ do autoryzo-
wanej stacji obs∏ugi Toyoty lub
innego specjalistycznego
warsztatu w celu naprawy lub
wymiany uszkodzonej opony.
OSTRZE˚ENIE
Gdy zostanie przebita opona
Nie nale˝y kontynuowaç jazdy po
utracie ciÊnienia w ogumieniu.
Przejechanie nawet krótkiego odcinka
mo˝e doprowadziç do uszkodzenia
opony i obr´czy ko∏a w stopniu unie-
mo˝liwiajàcym ich napraw´ oraz mo˝e
doprowadziç do wypadku.
Jazda bez powietrza mo˝e spowodo-
waç powstanie pod∏u˝nych wgnieceƒ
na bocznej Êciance opony.
W takiej sytuacji opona mo˝e wybuch-
nàç podczas u˝ywania awaryjnego
zestawu naprawczego do ogumienia.
Przed naprawà opony
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 582

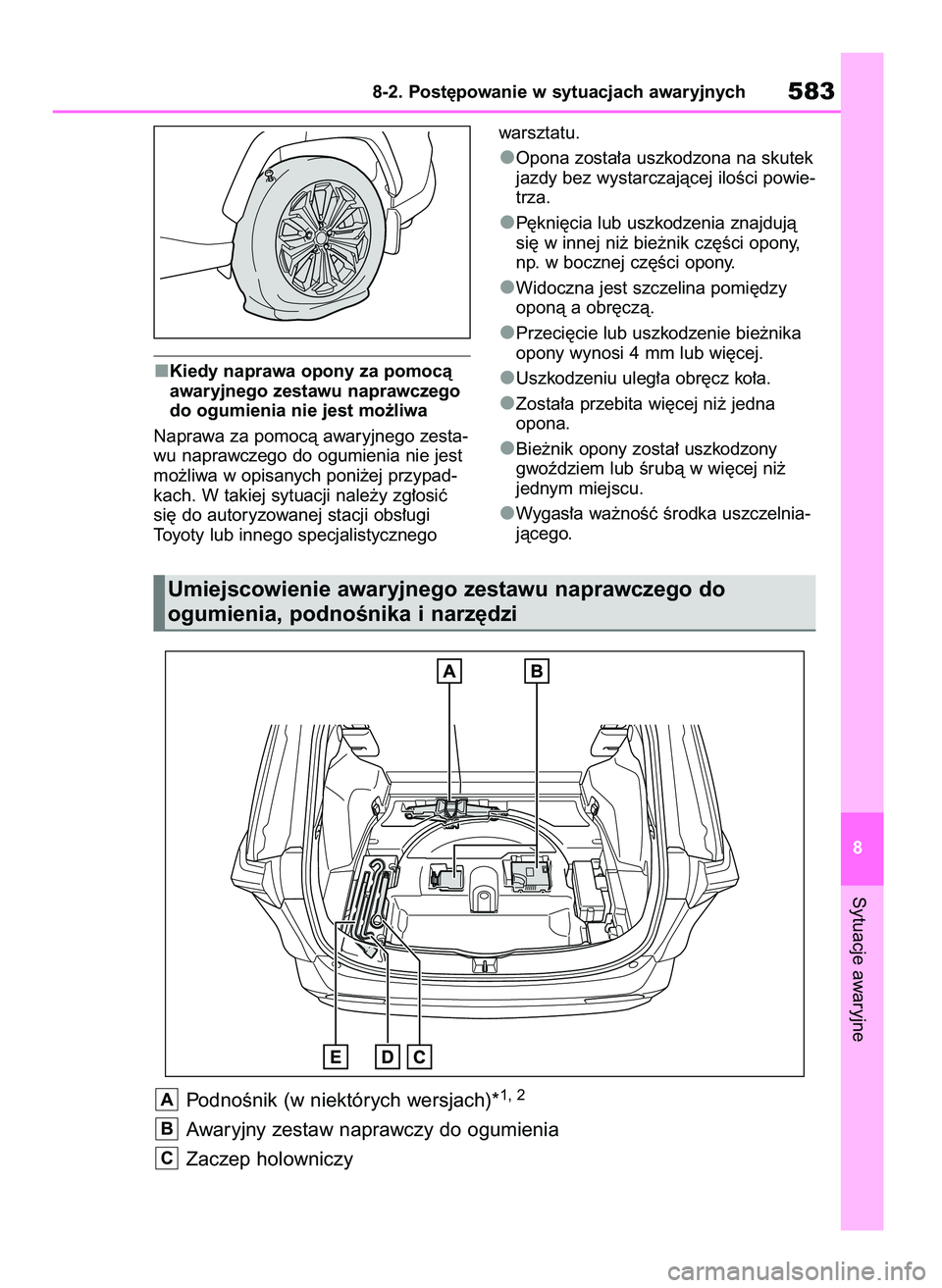

Kiedy naprawa opony za pomocà
awaryjnego zestawu naprawczego
do ogumienia nie jest mo˝liwa
Naprawa za pomocà awaryjnego zesta-
wu naprawczego do ogumienia nie jest
mo˝liwa w opisanych poni˝ej przypad-
kach. W takiej sytuacji nale˝y zg∏osiç
si´ do autoryzowanej stacji obs∏ugi
Toyoty lub innego specjalistycznegowarsztatu.
Opona zosta∏a uszkodzona na skutek
jazdy bez wystarczajàcej iloÊci powie-
trza.
P´kni´cia lub uszkodzenia znajdujà
si´ w innej ni˝ bie˝nik cz´Êci opony,
np. w bocznej cz´Êci opony.
Widoczna jest szczelina pomi´dzy
oponà a obr´czà.
Przeci´cie lub uszkodzenie bie˝nika
opony wynosi 4 mm lub wi´cej.
Uszkodzeniu uleg∏a obr´cz ko∏a.
Zosta∏a przebita wi´cej ni˝ jedna
opona.
Bie˝nik opony zosta∏ uszkodzony
gwoêdziem lub Êrubà w wi´cej ni˝
jednym miejscu.
Wygas∏a wa˝noÊç Êrodka uszczelnia-
jàcego.
Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych583
8
Umiejscowienie awaryjnego zestawu naprawczego do
ogumienia, podnoÊnika i narz´dzi
PodnoÊnik (w niektórych wersjach)*1, 2
Awaryjny zestaw naprawczy do ogumienia
Zaczep holowniczy
C
B
A
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 583

Butelka
Naklejka
Spr´˝arka
Manometr
Wy∏àcznik spr´˝arki
Wtyczka przewodu zasilaniaRurka wtryskujàca
Os∏ona rurki wtryskujàcejUwagi dotyczàce sprawdzania awa-
ryjnego zestawu naprawczego do
ogumienia
Nale˝y okresowo sprawdzaç dat´ wa˝-
noÊci Êrodka uszczelniajàcego. Data
wa˝noÊci znajduje si´ na butelce. Nie
nale˝y u˝ywaç Êrodka uszczelniajàcego,
którego data wa˝noÊci wygas∏a. Napra-
wa wykonana przy jego u˝yciu mo˝e nie
byç skuteczna.
Awaryjny zestaw naprawczy
do ogumienia
Awaryjny zestaw naprawczy do ogu-
mienia s∏u˝y do nape∏niania opony
powietrzem.
Ârodek uszczelniajàcy ma ograniczo-
nà dat´ wa˝noÊci. Znajduje si´ ona
na opakowaniu. Ârodek uszczelniajà-
cy powinien zostaç wymieniony przed
up∏ywem daty wa˝noÊci. W tym celu
nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
Ârodek uszczelniajàcy z awaryjnego
zestawu naprawczego do ogumienia
mo˝e zostaç u˝yty tylko raz, do na-
prawy jednego ko∏a. Je˝eli Êrodek
uszczelniajàcy zosta∏ zu˝yty, nale˝y
kupiç nowy w autoryzowanej stacji
obs∏ugi Toyoty lub innym specjali-
stycznym warsztacie.
Spr´˝arka mo˝e byç u˝ywana wielo-
krotnie.
Ârodek uszczelniajàcy mo˝e byç sto-
sowany przy temperaturze otoczenia
od -30°C do 60°C.
Awaryjny zestaw naprawczy do ogu-
mienia zosta∏ zaprojektowany specjal-
nie do rozmiaru i typu opon b´dàcych
oryginalnym wyposa˝eniem tego sa-
E
D
C
B
A
A
5848-2. Post´powanie w sytuacjach awaryjnych

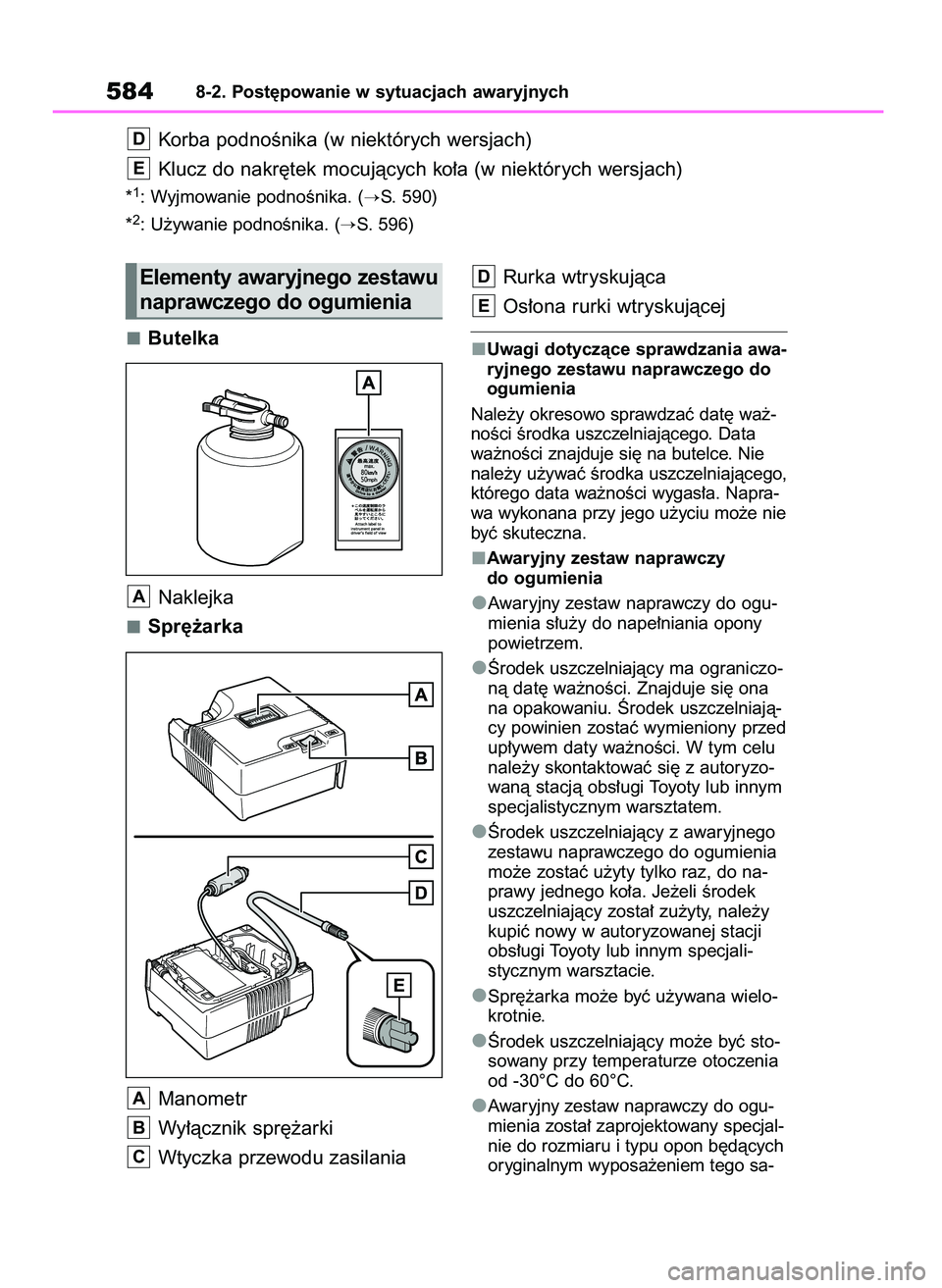

Korba podnoÊnika (w niektórych wersjach)
Klucz do nakr´tek mocujàcych ko∏a (w niektórych wersjach)
*1: Wyjmowanie podnoÊnika. (S. 590)
*
2: U˝ywanie podnoÊnika. (S. 596)
E
D
Elementy awaryjnego zestawu
naprawczego do ogumienia
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 584

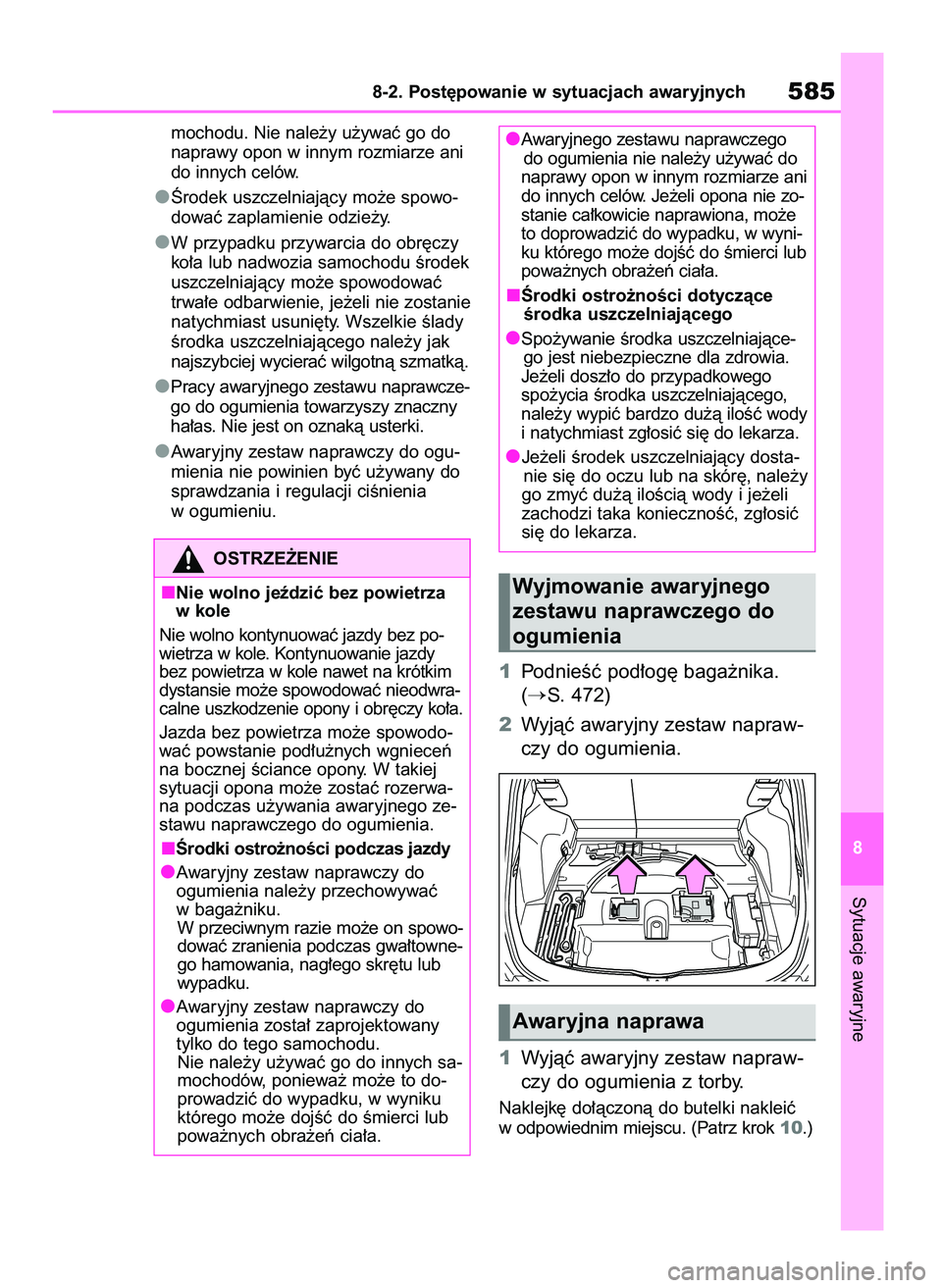

mochodu. Nie nale˝y u˝ywaç go do
naprawy opon w innym rozmiarze ani
do innych celów.
Ârodek uszczelniajàcy mo˝e spowo-
dowaç zaplamienie odzie˝y.
W przypadku przywarcia do obr´czy
ko∏a lub nadwozia samochodu Êrodek
uszczelniajàcy mo˝e spowodowaç
trwa∏e odbarwienie, je˝eli nie zostanie
natychmiast usuni´ty. Wszelkie Êlady
Êrodka uszczelniajàcego nale˝y jak
najszybciej wycieraç wilgotnà szmatkà.
Pracy awaryjnego zestawu naprawcze-
go do ogumienia towarzyszy znaczny
ha∏as. Nie jest on oznakà usterki.
Awaryjny zestaw naprawczy do ogu-
mienia nie powinien byç u˝ywany do
sprawdzania i regulacji ciÊnienia
w ogumieniu.
1PodnieÊç pod∏og´ baga˝nika.
(
S. 472)
2Wyjàç awaryjny zestaw napraw-
czy do ogumienia.
1Wyjàç awaryjny zestaw napraw-
czy do ogumienia z torby.
Naklejk´ do∏àczonà do butelki nakleiç
w odpowiednim miejscu. (Patrz krok 10.)
Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych585
8
OSTRZE˚ENIE
Nie wolno jeêdziç bez powietrza
w kole
Nie wolno kontynuowaç jazdy bez po-
wietrza w kole. Kontynuowanie jazdy
bez powietrza w kole nawet na krótkim
dystansie mo˝e spowodowaç nieodwra-
calne uszkodzenie opony i obr´czy ko∏a.
Jazda bez powietrza mo˝e spowodo-
waç powstanie pod∏u˝nych wgnieceƒ
na bocznej Êciance opony. W takiej
sytuacji opona mo˝e zostaç rozerwa-
na podczas u˝ywania awaryjnego ze-
stawu naprawczego do ogumienia.
Ârodki ostro˝noÊci podczas jazdy
Awaryjny zestaw naprawczy do
ogumienia nale˝y przechowywaç
w baga˝niku.
W przeciwnym razie mo˝e on spowo-
dowaç zranienia podczas gwa∏towne-
go hamowania, nag∏ego skr´tu lub
wypadku.
Awaryjny zestaw naprawczy do
ogumienia zosta∏ zaprojektowany
tylko do tego samochodu.
Nie nale˝y u˝ywaç go do innych sa-
mochodów, poniewa˝ mo˝e to do-
prowadziç do wypadku, w wyniku
którego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
Wyjmowanie awaryjnego
zestawu naprawczego do
ogumienia
Awaryjnego zestawu naprawczego
do ogumienia nie nale˝y u˝ywaç do
naprawy opon w innym rozmiarze ani
do innych celów. Je˝eli opona nie zo-
stanie ca∏kowicie naprawiona, mo˝e
to doprowadziç do wypadku, w wyni-
ku którego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
Ârodki ostro˝noÊci dotyczàce
Êrodka uszczelniajàcego
Spo˝ywanie Êrodka uszczelniajàce-
go jest niebezpieczne dla zdrowia.
Je˝eli dosz∏o do przypadkowego
spo˝ycia Êrodka uszczelniajàcego,
nale˝y wypiç bardzo du˝à iloÊç wody
i natychmiast zg∏osiç si´ do lekarza.
Je˝eli Êrodek uszczelniajàcy dosta-
nie si´ do oczu lub na skór´, nale˝y
go zmyç du˝à iloÊcià wody i je˝eli
zachodzi taka koniecznoÊç, zg∏osiç
si´ do lekarza.
Awaryjna naprawa
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 585

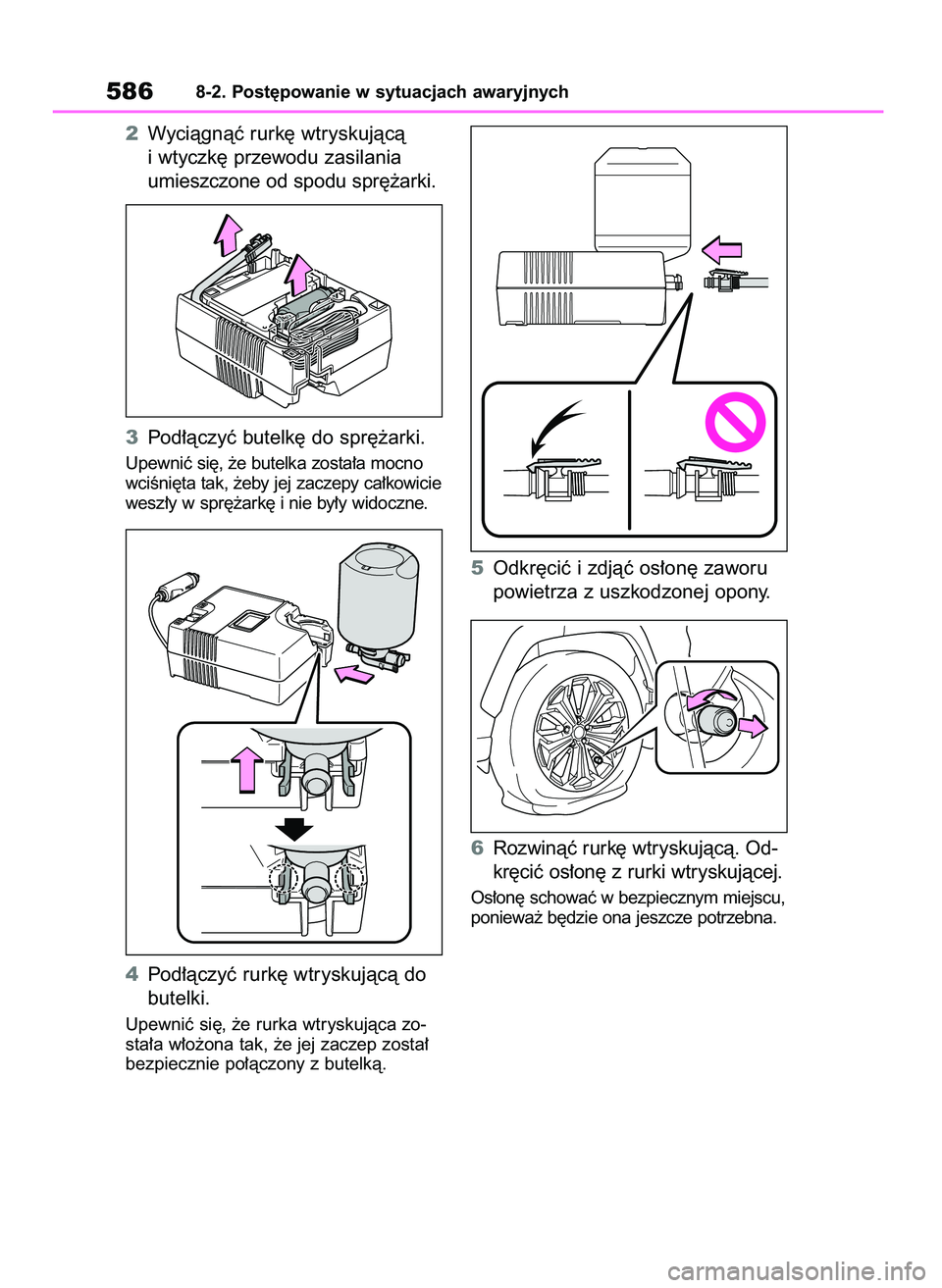

2Wyciàgnàç rurk´ wtryskujàcà
i wtyczk´ przewodu zasilania
umieszczone od spodu spr´˝arki.
3Pod∏àczyç butelk´ do spr´˝arki.
Upewniç si´, ˝e butelka zosta∏a mocno
wciÊni´ta tak, ˝eby jej zaczepy ca∏kowicie
wesz∏y w spr´˝ark´ i nie by∏y widoczne.
4Pod∏àczyç rurk´ wtryskujàcà do
butelki.
Upewniç si´, ˝e rurka wtryskujàca zo-
sta∏a w∏o˝ona tak, ˝e jej zaczep zosta∏
bezpiecznie po∏àczony z butelkà.
5Odkr´ciç i zdjàç os∏on´ zaworu
powietrza z uszkodzonej opony.
6Rozwinàç rurk´ wtryskujàcà. Od-
kr´ciç os∏on´ z rurki wtryskujàcej.
Os∏on´ schowaç w bezpiecznym miejscu,
poniewa˝ b´dzie ona jeszcze potrzebna.
5868-2. Post´powanie w sytuacjach awaryjnych
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 586

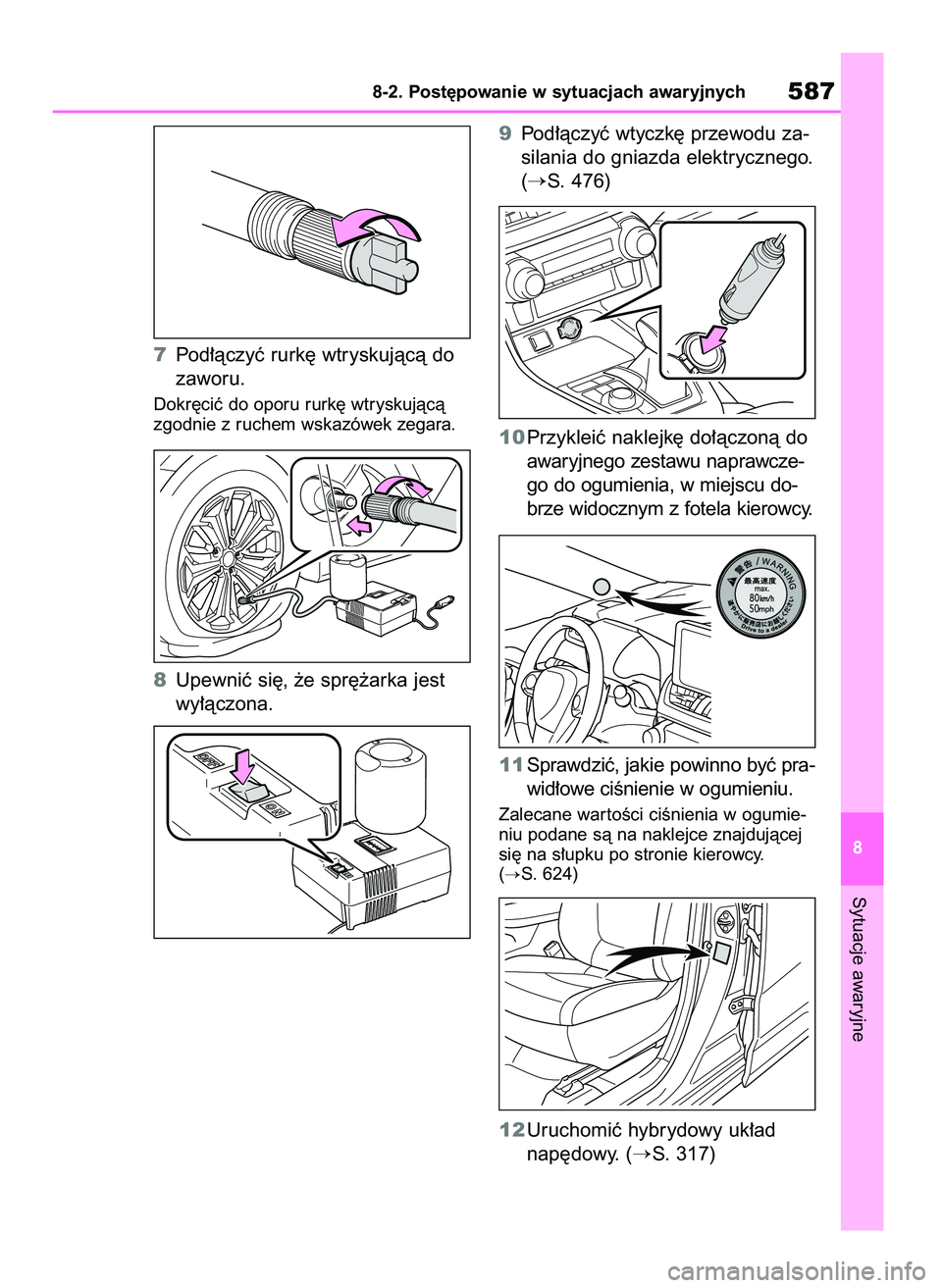

7Pod∏àczyç rurk´ wtryskujàcà do
zaworu.
Dokr´ciç do oporu rurk´ wtryskujàcà
zgodnie z ruchem wskazówek zegara.
8Upewniç si´, ˝e spr´˝arka jest
wy∏àczona.9Pod∏àczyç wtyczk´ przewodu za-
silania do gniazda elektrycznego.
(
S. 476)
10Przykleiç naklejk´ do∏àczonà do
awaryjnego zestawu naprawcze-
go do ogumienia, w miejscu do-
brze widocznym z fotela kierowcy.
11Sprawdziç, jakie powinno byç pra-
wid∏owe ciÊnienie w ogumieniu.
Zalecane war toÊci ciÊnienia w ogumie-
niu podane sà na naklejce znajdujàcej
si´ na s∏upku po stronie kierowcy.
(
S. 624)
12Uruchomiç hybrydowy uk∏ad
nap´dowy. (
S. 317)
Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych587
8
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 587

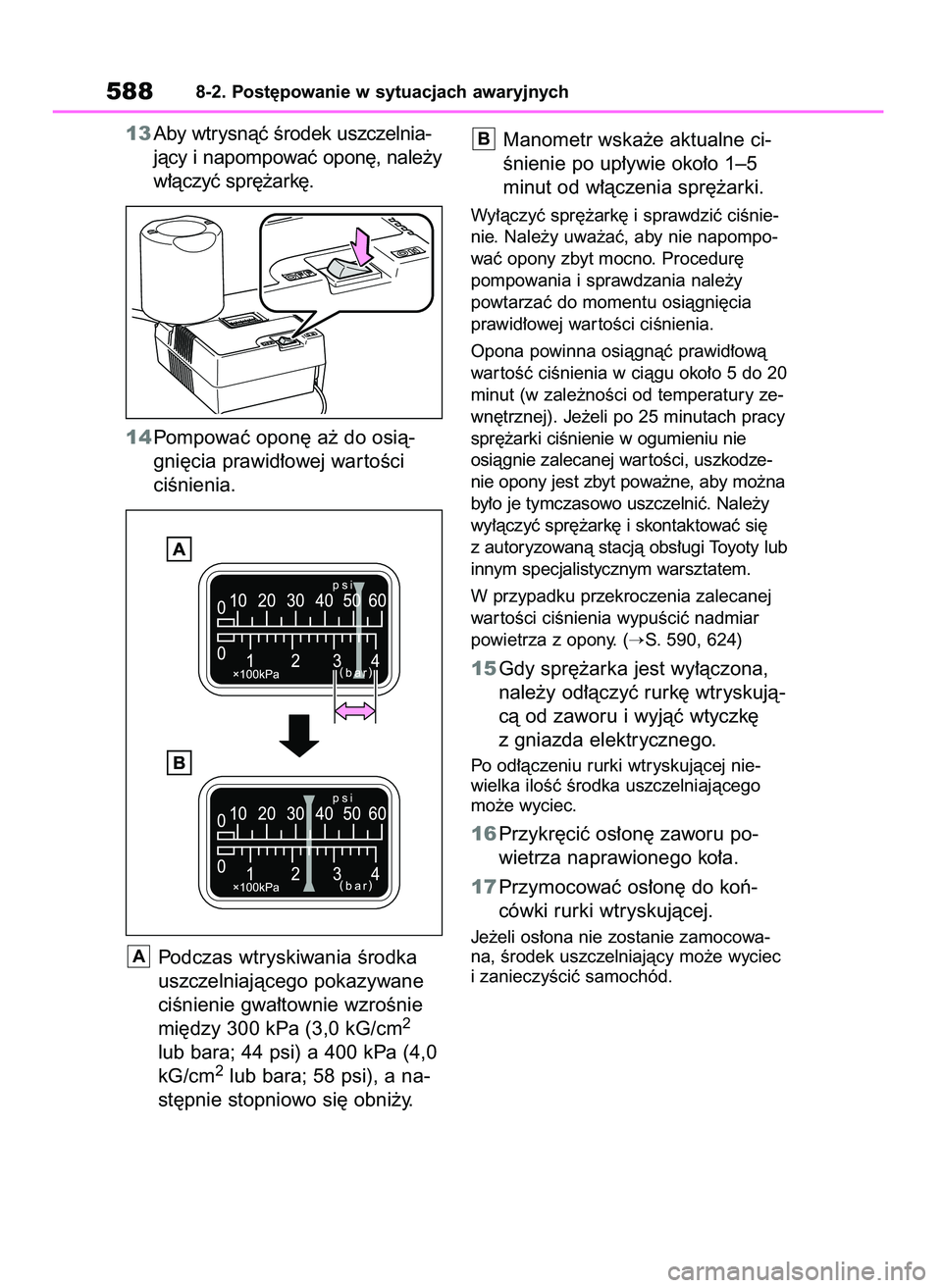

13Aby wtrysnàç Êrodek uszczelnia-
jàcy i napompowaç opon´, nale˝y
w∏àczyç spr´˝ark´.
14Pompowaç opon´ a˝ do osià-
gni´cia prawid∏owej war toÊci
ciÊnienia.
Podczas wtryskiwania Êrodka
uszczelniajàcego pokazywane
ciÊnienie gwa∏townie wzroÊnie
mi´dzy 300 kPa (3,0 kG/cm
2
lub bara; 44 psi) a 400 kPa (4,0
kG/cm2lub bara; 58 psi), a na-
st´pnie stopniowo si´ obni˝y.Manometr wska˝e aktualne ci-
Ênienie po up∏ywie oko∏o 1–5
minut od w∏àczenia spr´˝arki.
Wy∏àczyç spr´˝ark´ i sprawdziç ciÊnie-
nie. Nale˝y uwa˝aç, aby nie napompo-
waç opony zbyt mocno. Procedur´
pompowania i sprawdzania nale˝y
powtarzaç do momentu osiàgni´cia
prawid∏owej war toÊci ciÊnienia.
Opona powinna osiàgnàç prawid∏owà
war toÊç ciÊnienia w ciàgu oko∏o 5 do 20
minut (w zale˝noÊci od temperatury ze-
wn´trznej). Je˝eli po 25 minutach pracy
spr´˝arki ciÊnienie w ogumieniu nie
osiàgnie zalecanej war toÊci, uszkodze-
nie opony jest zbyt powa˝ne, aby mo˝na
by∏o je tymczasowo uszczelniç. Nale˝y
wy∏àczyç spr´˝ark´ i skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
W przypadku przekroczenia zalecanej
war toÊci ciÊnienia wypuÊciç nadmiar
powietrza z opony. (
S. 590, 624)
15Gdy spr´˝arka jest wy∏àczona,
nale˝y od∏àczyç rurk´ wtryskujà-
cà od zaworu i wyjàç wtyczk´
z gniazda elektrycznego.
Po od∏àczeniu rurki wtryskujàcej nie-
wielka iloÊç Êrodka uszczelniajàcego
mo˝e wyciec.
16Przykr´ciç os∏on´ zaworu po-
wietrza naprawionego ko∏a.
17Przymocowaç os∏on´ do koƒ-
cówki rurki wtryskujàcej.
Je˝eli os∏ona nie zostanie zamocowa-
na, Êrodek uszczelniajàcy mo˝e wyciec
i zanieczyÊciç samochód.
B
A
5888-2. Post´powanie w sytuacjach awaryjnych
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 588
