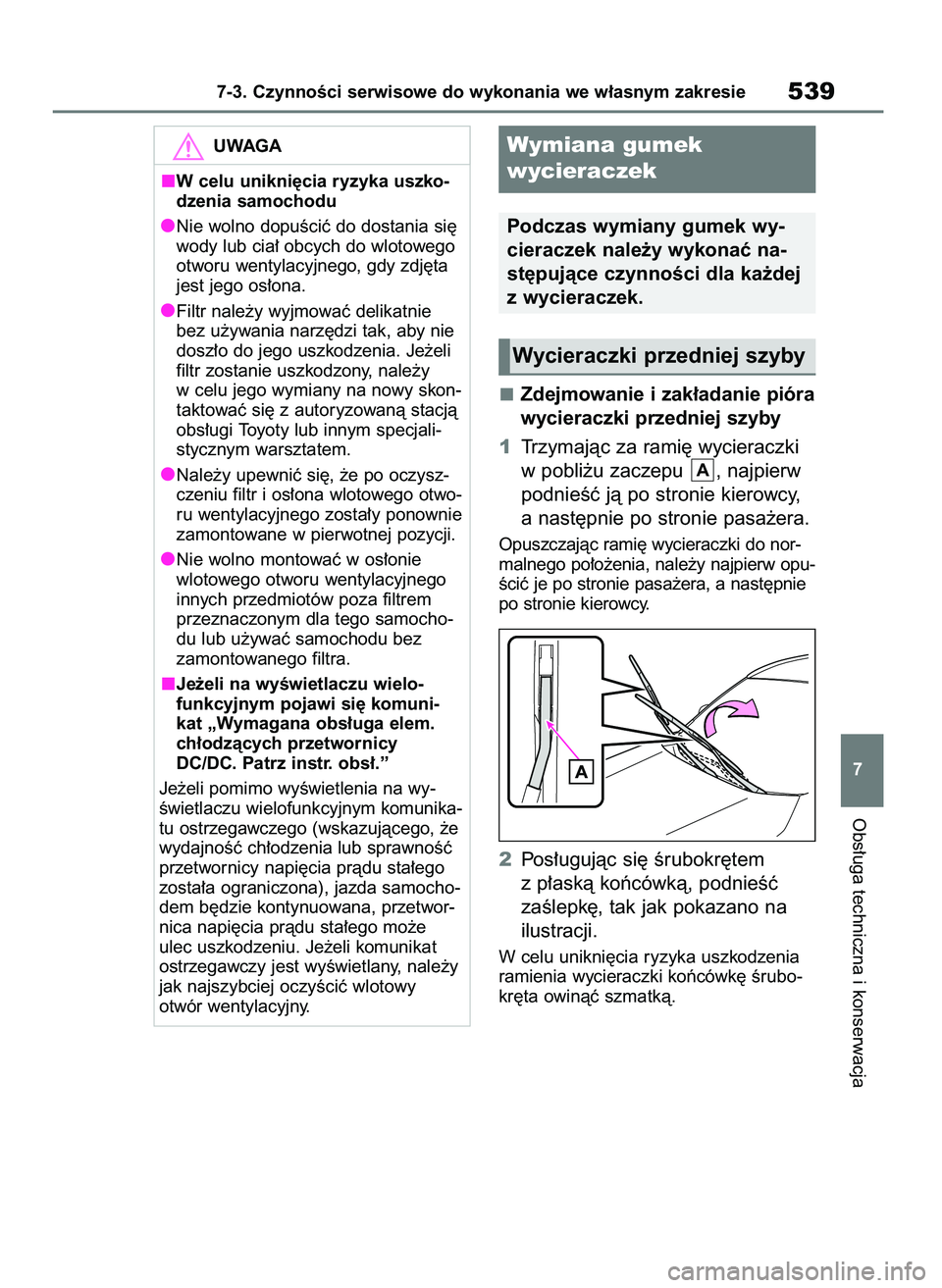

Zdejmowanie i zak∏adanie pióra
wycieraczki przedniej szyby
1Trzymajàc za rami´ wycieraczki
w pobli˝u zaczepu , najpierw
podnieÊç jà po stronie kierowcy,
a nast´pnie po stronie pasa˝era.
Opuszczajàc rami´ wycieraczki do nor-
malnego po∏o˝enia, nale˝y najpierw opu-
Êciç je po stronie pasa˝era, a nast´pnie
po stronie kierowcy.
2Pos∏ugujàc si´ Êrubokr´tem
z p∏askà koƒcówkà, podnieÊç
zaÊlepk´, tak jak pokazano na
ilustracji.
W celu unikni´cia ryzyka uszkodzenia
ramienia wycieraczki koƒcówk´ Êrubo-
kr´ta owinàç szmatkà.
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie539
7
UWAGA
W celu unikni´cia ryzyka uszko-
dzenia samochodu
Nie wolno dopuÊciç do dostania si´
wody lub cia∏ obcych do wlotowego
otworu wentylacyjnego, gdy zdj´ta
jest jego os∏ona.
Filtr nale˝y wyjmowaç delikatnie
bez u˝ywania narz´dzi tak, aby nie
dosz∏o do jego uszkodzenia. Je˝eli
filtr zostanie uszkodzony, nale˝y
w celu jego wymiany na nowy skon-
taktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjali-
stycznym warsztatem.
Nale˝y upewniç si´, ˝e po oczysz-
czeniu filtr i os∏ona wlotowego otwo-
ru wentylacyjnego zosta∏y ponownie
zamontowane w pierwotnej pozycji.
Nie wolno montowaç w os∏onie
wlotowego otworu wentylacyjnego
innych przedmiotów poza filtrem
przeznaczonym dla tego samocho-
du lub u˝ywaç samochodu bez
zamontowanego filtra.
Je˝eli na wyÊwietlaczu wielo-
funkcyjnym pojawi si´ komuni-
kat „Wymagana obs∏uga elem.
ch∏odzàcych przetwornicy
DC/DC. Patrz instr. obs∏.”
Je˝eli pomimo wyÊwietlenia na wy-
Êwietlaczu wielofunkcyjnym komunika-
tu ostrzegawczego (wskazujàcego, ˝e
wydajnoÊç ch∏odzenia lub sprawnoÊç
przetwornicy napi´cia pràdu sta∏ego
zosta∏a ograniczona), jazda samocho-
dem b´dzie kontynuowana, przetwor-
nica napi´cia pràdu sta∏ego mo˝e
ulec uszkodzeniu. Je˝eli komunikat
ostrzegawczy jest wyÊwietlany, nale˝y
jak najszybciej oczyÊciç wlotowy
otwór wentylacyjny.Wymiana gumek
wycieraczek
Podczas wymiany gumek wy-
cieraczek nale˝y wykonaç na-
st´pujàce czynnoÊci dla ka˝dej
z wycieraczek.
Wycieraczki przedniej szyby
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 539

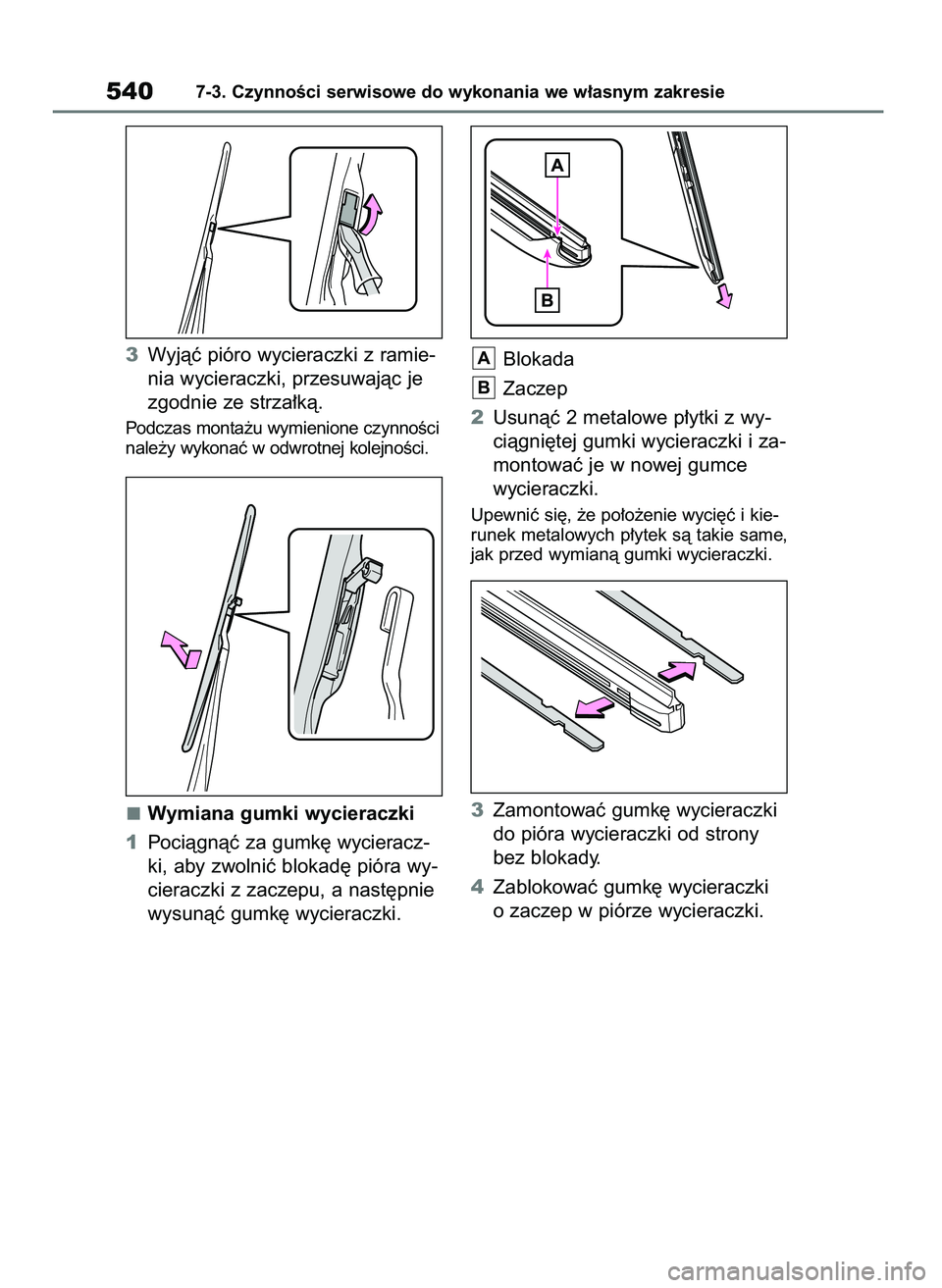

3Wyjàç pióro wycieraczki z ramie-
nia wycieraczki, przesuwajàc je
zgodnie ze strza∏kà.
Podczas monta˝u wymienione czynnoÊci
nale˝y wykonaç w odwrotnej kolejnoÊci.
Wymiana gumki wycieraczki
1Pociàgnàç za gumk´ wycieracz-
ki, aby zwolniç blokad´ pióra wy-
cieraczki z zaczepu, a nast´pnie
wysunàç gumk´ wycieraczki.Blokada
Zaczep
2Usunàç 2 metalowe p∏ytki z wy-
ciàgni´tej gumki wycieraczki i za-
montowaç je w nowej gumce
wycieraczki.
Upewniç si´, ˝e po∏o˝enie wyci´ç i kie-
runek metalowych p∏ytek sà takie same,
jak przed wymianà gumki wycieraczki.
3Zamontowaç gumk´ wycieraczki
do pióra wycieraczki od strony
bez blokady.
4Zablokowaç gumk´ wycieraczki
o zaczep w piórze wycieraczki.
B
A
5407-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 540

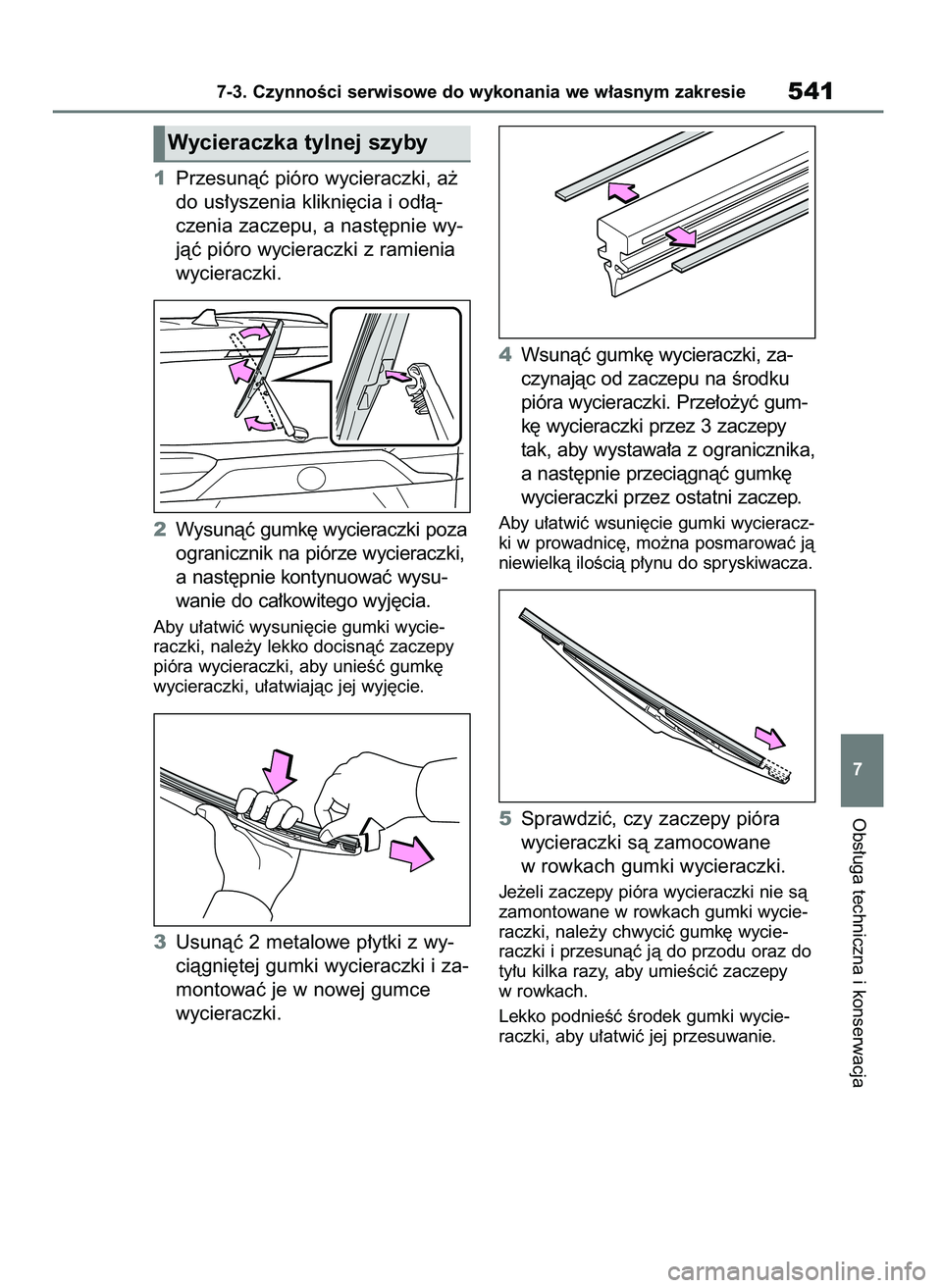

1Przesunàç pióro wycieraczki, a˝
do us∏yszenia klikni´cia i od∏à-
czenia zaczepu, a nast´pnie wy-
jàç pióro wycieraczki z ramienia
wycieraczki.
2Wysunàç gumk´ wycieraczki poza
ogranicznik na piórze wycieraczki,
a nast´pnie kontynuowaç wysu-
wanie do ca∏kowitego wyj´cia.
Aby u∏atwiç wysuni´cie gumki wycie-
raczki, nale˝y lekko docisnàç zaczepy
pióra wycieraczki, aby unieÊç gumk´
wycieraczki, u∏atwiajàc jej wyj´cie.
3Usunàç 2 metalowe p∏ytki z wy-
ciàgni´tej gumki wycieraczki i za-
montowaç je w nowej gumce
wycieraczki.4Wsunàç gumk´ wycieraczki, za-
czynajàc od zaczepu na Êrodku
pióra wycieraczki. Prze∏o˝yç gum-
k´ wycieraczki przez 3 zaczepy
tak, aby wystawa∏a z ogranicznika,
a nast´pnie przeciàgnàç gumk´
wycieraczki przez ostatni zaczep.
Aby u∏atwiç wsuni´cie gumki wycieracz-
ki w prowadnic´, mo˝na posmarowaç jà
niewielkà iloÊcià p∏ynu do spryskiwacza.
5Sprawdziç, czy zaczepy pióra
wycieraczki sà zamocowane
w rowkach gumki wycieraczki.
Je˝eli zaczepy pióra wycieraczki nie sà
zamontowane w rowkach gumki wycie-
raczki, nale˝y chwyciç gumk´ wycie-
raczki i przesunàç jà do przodu oraz do
ty∏u kilka razy, aby umieÊciç zaczepy
w rowkach.
Lekko podnieÊç Êrodek gumki wycie-
raczki, aby u∏atwiç jej przesuwanie.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie541
7
Wycieraczka tylnej szyby
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 541

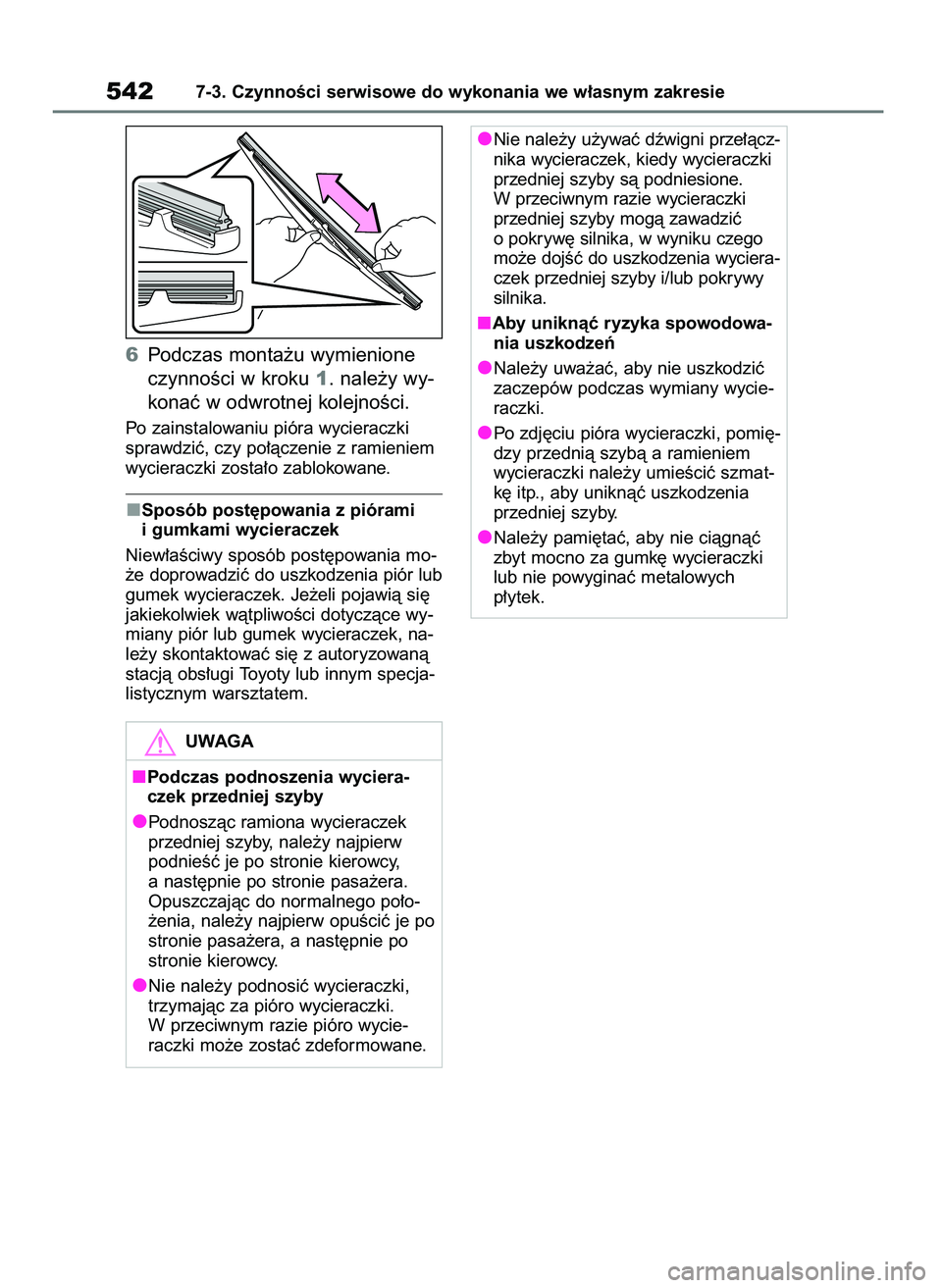

6Podczas monta˝u wymienione
czynnoÊci w kroku 1. nale˝y wy-
konaç w odwrotnej kolejnoÊci.
Po zainstalowaniu pióra wycieraczki
sprawdziç, czy po∏àczenie z ramieniem
wycieraczki zosta∏o zablokowane.
Sposób post´powania z piórami
i gumkami wycieraczek
Niew∏aÊciwy sposób post´powania mo-
˝e doprowadziç do uszkodzenia piór lub
gumek wycieraczek. Je˝eli pojawià si´
jakiekolwiek wàtpliwoÊci dotyczàce wy-
miany piór lub gumek wycieraczek, na-
le˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
5427-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
UWAGA
Podczas podnoszenia wyciera-
czek przedniej szyby
Podnoszàc ramiona wycieraczek
przedniej szyby, nale˝y najpierw
podnieÊç je po stronie kierowcy,
a nast´pnie po stronie pasa˝era.
Opuszczajàc do normalnego po∏o-
˝enia, nale˝y najpierw opuÊciç je po
stronie pasa˝era, a nast´pnie po
stronie kierowcy.
Nie nale˝y podnosiç wycieraczki,
trzymajàc za pióro wycieraczki.
W przeciwnym razie pióro wycie-
raczki mo˝e zostaç zdeformowane.
Nie nale˝y u˝ywaç dêwigni prze∏àcz-
nika wycieraczek, kiedy wycieraczki
przedniej szyby sà podniesione.
W przeciwnym razie wycieraczki
przedniej szyby mogà zawadziç
o pokryw´ silnika, w wyniku czego
mo˝e dojÊç do uszkodzenia wyciera-
czek przedniej szyby i/lub pokrywy
silnika.
Aby uniknàç ryzyka spowodowa-
nia uszkodzeƒ
Nale˝y uwa˝aç, aby nie uszkodziç
zaczepów podczas wymiany wycie-
raczki.
Po zdj´ciu pióra wycieraczki, pomi´-
dzy przednià szybà a ramieniem
wycieraczki nale˝y umieÊciç szmat-
k´ itp., aby uniknàç uszkodzenia
przedniej szyby.
Nale˝y pami´taç, aby nie ciàgnàç
zbyt mocno za gumk´ wycieraczki
lub nie powyginaç metalowych
p∏ytek.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 542

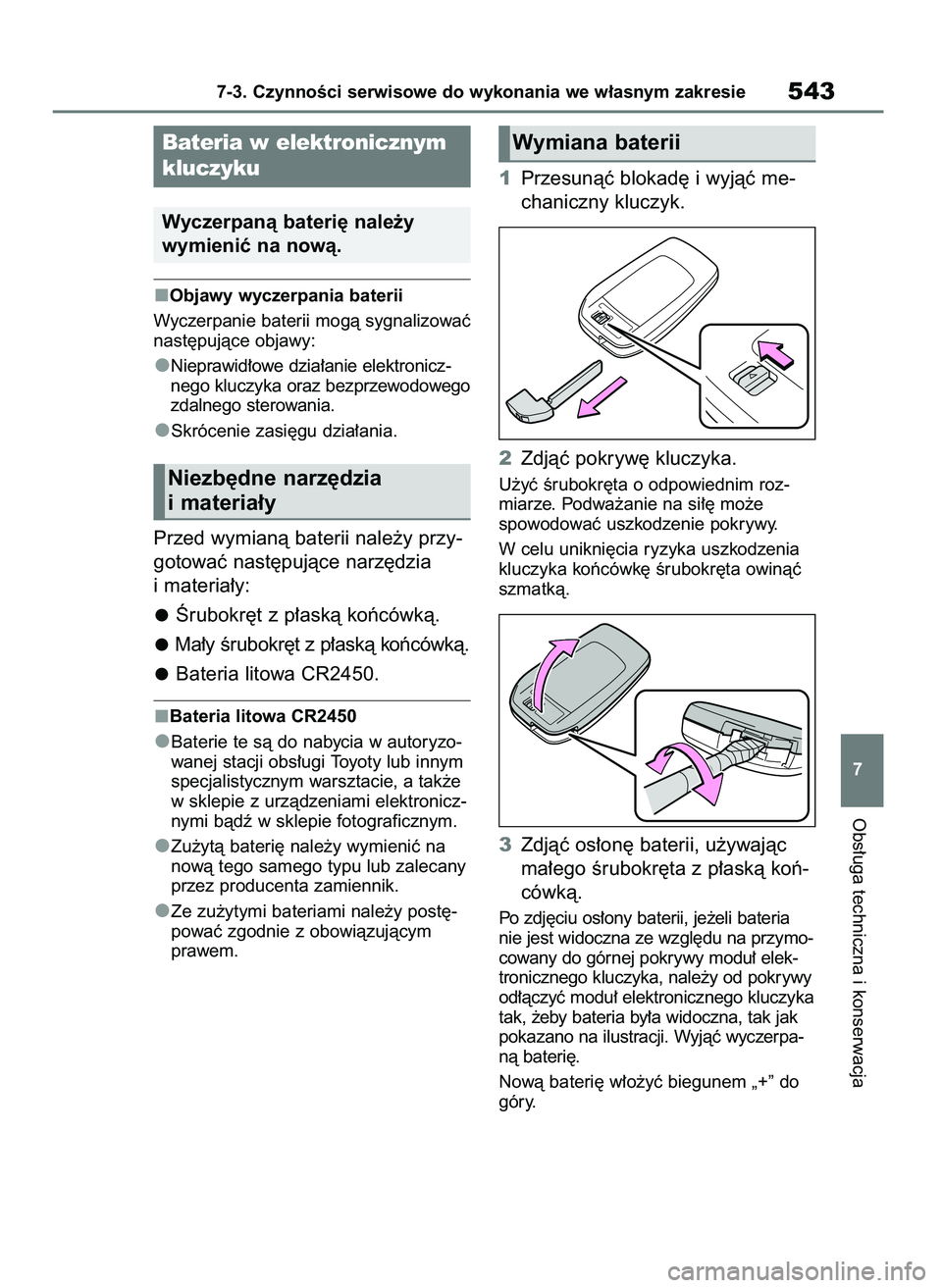

Objawy wyczerpania baterii
Wyczerpanie baterii mogà sygnalizowaç
nast´pujàce objawy:
Nieprawid∏owe dzia∏anie elektronicz-
nego kluczyka oraz bezprzewodowego
zdalnego sterowania.
Skrócenie zasi´gu dzia∏ania.
Przed wymianà baterii nale˝y przy-
gotowaç nast´pujàce narz´dzia
i materia∏y:
Ârubokr´t z p∏askà koƒcówkà.
Ma∏y Êrubokr´t z p∏askà koƒcówkà.
Bateria litowa CR2450.
Bateria litowa CR2450
Baterie te sà do nabycia w autoryzo-
wanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie, a tak˝e
w sklepie z urzàdzeniami elektronicz-
nymi bàdê w sklepie fotograficznym.
Zu˝ytà bateri´ nale˝y wymieniç na
nowà tego samego typu lub zalecany
przez producenta zamiennik.
Ze zu˝ytymi bateriami nale˝y post´-
powaç zgodnie z obowiàzujàcym
prawem.
1Przesunàç blokad´ i wyjàç me-
chaniczny kluczyk.
2Zdjàç pokryw´ kluczyka.
U˝yç Êrubokr´ta o odpowiednim roz-
miarze. Podwa˝anie na si∏´ mo˝e
spowodowaç uszkodzenie pokrywy.
W celu unikni´cia ryzyka uszkodzenia
kluczyka koƒcówk´ Êrubokr´ta owinàç
szmatkà.
3Zdjàç os∏on´ baterii, u˝ywajàc
ma∏ego Êrubokr´ta z p∏askà koƒ-
cówkà.
Po zdj´ciu os∏ony baterii, je˝eli bateria
nie jest widoczna ze wzgl´du na przymo-
cowany do górnej pokrywy modu∏ elek-
tronicznego kluczyka, nale˝y od pokrywy
od∏àczyç modu∏ elektronicznego kluczyka
tak, ˝eby bateria by∏a widoczna, tak jak
pokazano na ilustracji. Wyjàç wyczerpa-
nà bateri´.
Nowà bateri´ w∏o˝yç biegunem „+” do
góry.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie543
7
Bateria w elektronicznym
kluczyku
Wyczerpanà bateri´ nale˝y
wymieniç na nowà.
Niezb´dne narz´dzia
i materia∏y
Wymiana baterii
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 543

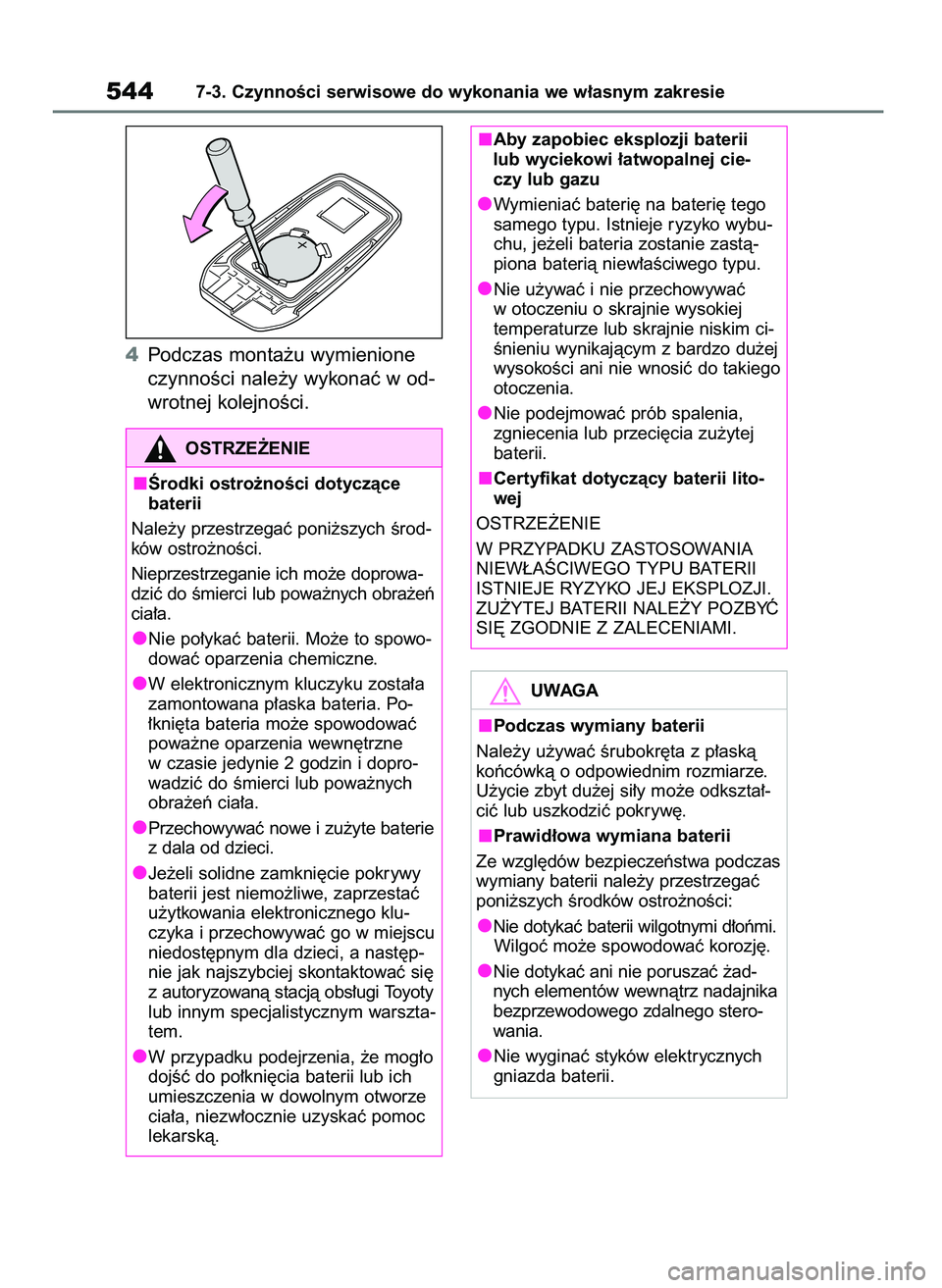

4Podczas monta˝u wymienione
czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
5447-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
Ârodki ostro˝noÊci dotyczàce
baterii
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Nie po∏ykaç baterii. Mo˝e to spowo-
dowaç oparzenia chemiczne.
W elektronicznym kluczyku zosta∏a
zamontowana p∏aska bateria. Po-
∏kni´ta bateria mo˝e spowodowaç
powa˝ne oparzenia wewn´trzne
w czasie jedynie 2 godzin i dopro-
wadziç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Przechowywaç nowe i zu˝yte baterie
z dala od dzieci.
Je˝eli solidne zamkni´cie pokrywy
baterii jest niemo˝liwe, zaprzestaç
u˝ytkowania elektronicznego klu-
czyka i przechowywaç go w miejscu
niedost´pnym dla dzieci, a nast´p-
nie jak najszybciej skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warszta-
tem.
W przypadku podejrzenia, ˝e mog∏o
dojÊç do po∏kni´cia baterii lub ich
umieszczenia w dowolnym otworze
cia∏a, niezw∏ocznie uzyskaç pomoc
lekarskà.
Aby zapobiec eksplozji baterii
lub wyciekowi ∏atwopalnej cie-
czy lub gazu
Wymieniaç bateri´ na bateri´ tego
samego typu. Istnieje ryzyko wybu-
chu, je˝eli bateria zostanie zastà-
piona baterià niew∏aÊciwego typu.
Nie u˝ywaç i nie przechowywaç
w otoczeniu o skrajnie wysokiej
temperaturze lub skrajnie niskim ci-
Ênieniu wynikajàcym z bardzo du˝ej
wysokoÊci ani nie wnosiç do takiego
otoczenia.
Nie podejmowaç prób spalenia,
zgniecenia lub przeci´cia zu˝ytej
baterii.
Certyfikat dotyczàcy baterii lito-
wej
OSTRZE˚ENIE
W PRZYPADKU ZASTOSOWANIA
NIEW¸AÂCIWEGO TYPU BATERII
ISTNIEJE RYZYKO JEJ EKSPLOZJI.
ZU˚YTEJ BATERII NALE˚Y POZBYå
SI¢ ZGODNIE Z ZALECENIAMI.
UWAGA
Podczas wymiany baterii
Nale˝y u˝ywaç Êrubokr´ta z p∏askà
koƒcówkà o odpowiednim rozmiarze.
U˝ycie zbyt du˝ej si∏y mo˝e odkszta∏-
ciç lub uszkodziç pokryw´.
Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa podczas
wymiany baterii nale˝y przestrzegaç
poni˝szych Êrodków ostro˝noÊci:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝ad-
nych elementów wewnàtrz nadajnika
bezprzewodowego zdalnego stero-
wania.
Nie wyginaç styków elektrycznych
gniazda baterii.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 544

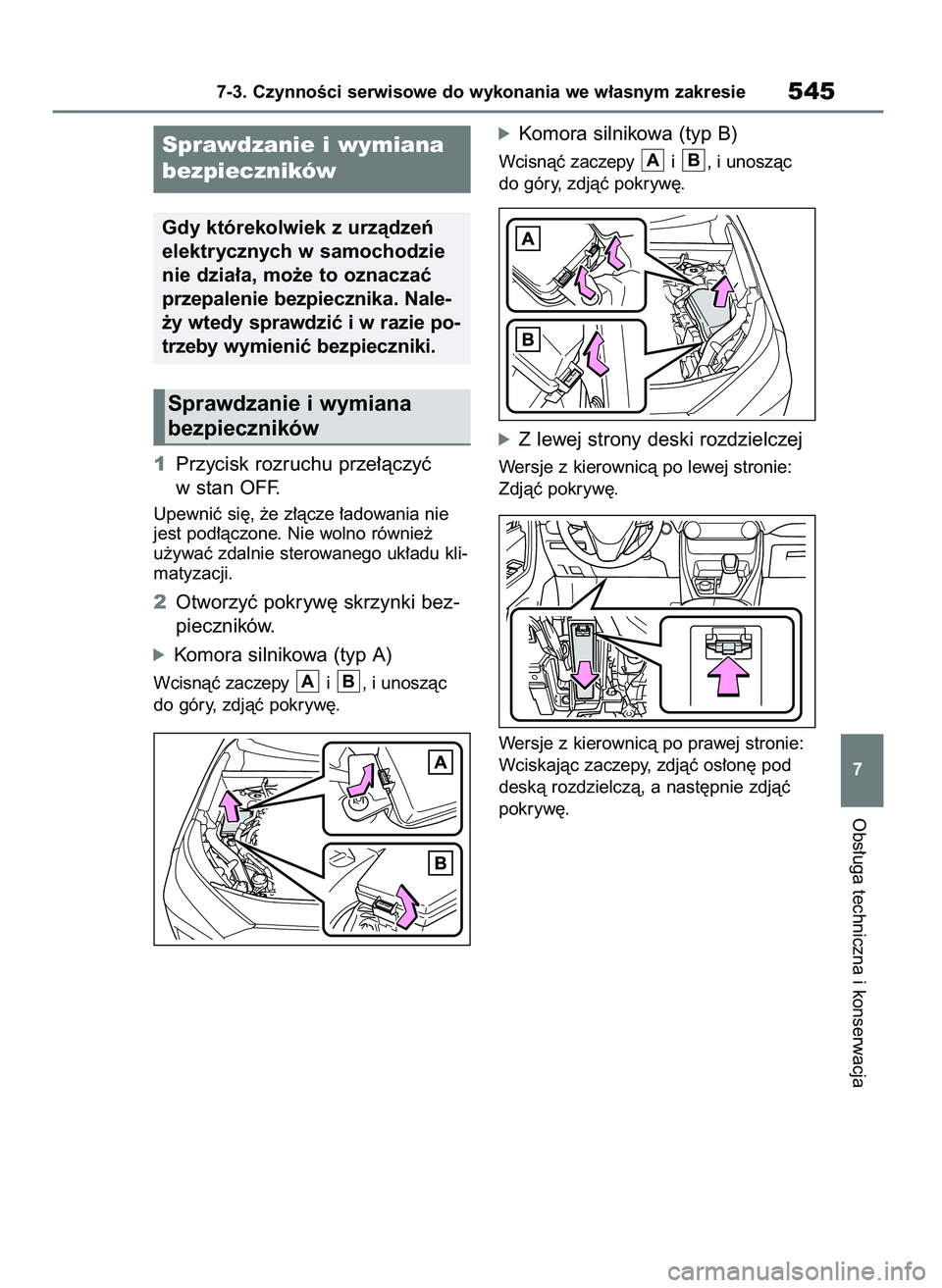

1Przycisk rozruchu prze∏àczyç
w stan OFF.
Upewniç si´, ˝e z∏àcze ∏adowania nie
jest pod∏àczone. Nie wolno równie˝
u˝ywaç zdalnie sterowanego uk∏adu kli-
matyzacji.
2Otworzyç pokryw´ skrzynki bez-
pieczników.
óKomora silnikowa (typ A)
Wcisnàç zaczepy i , i unoszàc
do góry, zdjàç pokryw´.
óKomora silnikowa (typ B)
Wcisnàç zaczepy i , i unoszàc
do góry, zdjàç pokryw´.
óZ lewej strony deski rozdzielczej
Wersje z kierownicà po lewej stronie:
Zdjàç pokryw´.
Wersje z kierownicà po prawej stronie:
Wciskajàc zaczepy, zdjàç os∏on´ pod
deskà rozdzielczà, a nast´pnie zdjàç
pokryw´.
BA
BA
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie545
7
Sprawdzanie i wymiana
bezpieczników
Gdy którekolwiek z urzàdzeƒ
elektrycznych w samochodzie
nie dzia∏a, mo˝e to oznaczaç
przepalenie bezpiecznika. Nale-
˝y wtedy sprawdziç i w razie po-
trzeby wymieniç bezpieczniki.
Sprawdzanie i wymiana
bezpieczników
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 545

óZ prawej strony baga˝nika
PodnieÊç pod∏og´ baga˝nika. (S. 472)
Wcisnàç zaczepy i , i unoszàc
do góry, zdjàç pokryw´.
3Wyjàç bezpiecznik.
Szczypce przeznaczone sà do wyjmo-
wania wy∏àcznie bezpieczników typu A.
4Sprawdziç, czy bezpiecznik jest
przepalony.
Przepalony bezpiecznik nale˝y zastàpiç
nowym o takim samym pràdzie znamio-
nowym. Pràdy znamionowe podane sà
na pokrywie skrzynki bezpieczników.
óTyp A
Sprawny
Przepalony
óTyp B
Sprawny
Przepalony
B
A
B
A
BA
5467-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 546

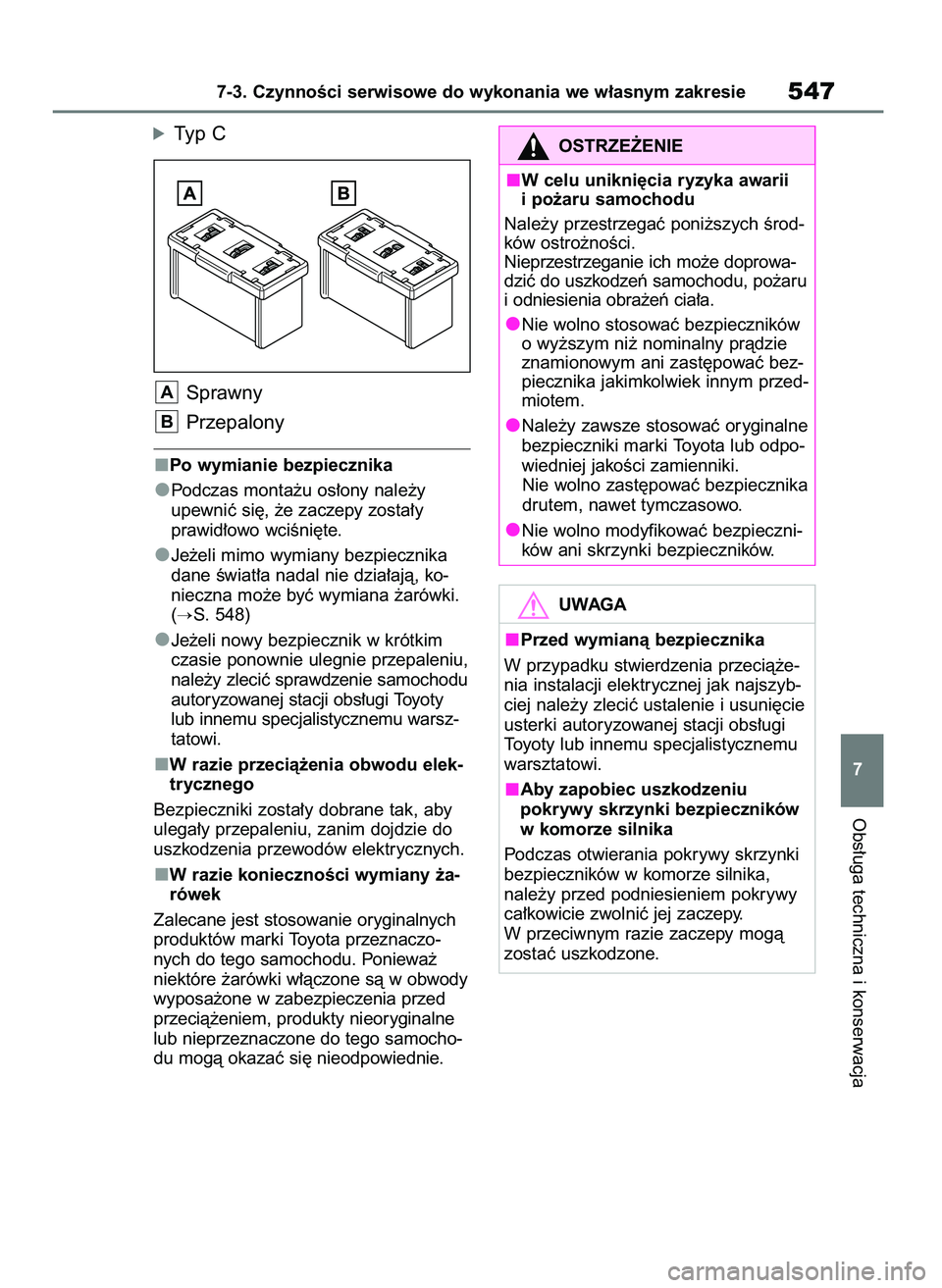

óTyp C
Sprawny
Przepalony
Po wymianie bezpiecznika
Podczas monta˝u os∏ony nale˝y
upewniç si´, ˝e zaczepy zosta∏y
prawid∏owo wciÊni´te.
Je˝eli mimo wymiany bezpiecznika
dane Êwiat∏a nadal nie dzia∏ajà, ko-
nieczna mo˝e byç wymiana ˝arówki.
(
S. 548)
Je˝eli nowy bezpiecznik w krótkim
czasie ponownie ulegnie przepaleniu,
nale˝y zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsz-
tatowi.
W razie przecià˝enia obwodu elek-
trycznego
Bezpieczniki zosta∏y dobrane tak, aby
ulega∏y przepaleniu, zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany ˝a-
rówek
Zalecane jest stosowanie oryginalnych
produktów marki Toyota przeznaczo-
nych do tego samochodu. Poniewa˝
niektóre ˝arówki w∏àczone sà w obwody
wyposa˝one w zabezpieczenia przed
przecià˝eniem, produkty nieoryginalne
lub nieprzeznaczone do tego samocho-
du mogà okazaç si´ nieodpowiednie.
B
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie547
7
OSTRZE˚ENIE
W celu unikni´cia ryzyka awarii
i po˝aru samochodu
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników
o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bez-
piecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne
bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika
drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczni-
ków ani skrzynki bezpieczników.
UWAGA
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝e-
nia instalacji elektrycznej jak najszyb-
ciej nale˝y zleciç ustalenie i usuni´cie
usterki autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Aby zapobiec uszkodzeniu
pokrywy skrzynki bezpieczników
w komorze silnika
Podczas otwierania pokrywy skrzynki
bezpieczników w komorze silnika,
nale˝y przed podniesieniem pokrywy
ca∏kowicie zwolniç jej zaczepy.
W przeciwnym razie zaczepy mogà
zostaç uszkodzone.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 547

Sprawdziç moc wymienianej ˝arówki.
(
S. 626)
óZ przodu
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgiel-
ne
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
óZ ty∏u
Tylne kierunkowskazy
Âwiat∏o cofania
Âwiat∏a, których wymian´ nale-
˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi
Âwiat∏a g∏ówne
Âwiat∏a do jazdy dziennej
Przednie Êwiat∏a pozycyjne
Boczne kierunkowskazy
Tylne Êwiat∏a pozycyjne
Âwiat∏a hamowania
Tylne Êwiat∏o przeciwmgielne
Górne Êwiat∏o hamowania
OÊwietlenie tablicy rejestracyjnej
Âwiat∏a LED
Âwiat∏a inne ni˝ wymienione poni˝ej
sk∏adajà si´ z zespo∏u pó∏przewodniko-
wych diod Êwiecàcych (LED). W razie
przepalenia którejkolwiek diody nale˝y
zwróciç si´ do autoryzowanej stacji ob-
s∏ugi Toyoty lub innego specjalistyczne-
go warsztatu w celu wymiany Êwiat∏a.
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgielne
Tylne kierunkowskazy
Âwiat∏o cofania
Lampki oÊwietlenia pod∏o˝a (w nie-
których wersjach)
B
A
C
B
A
5487-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

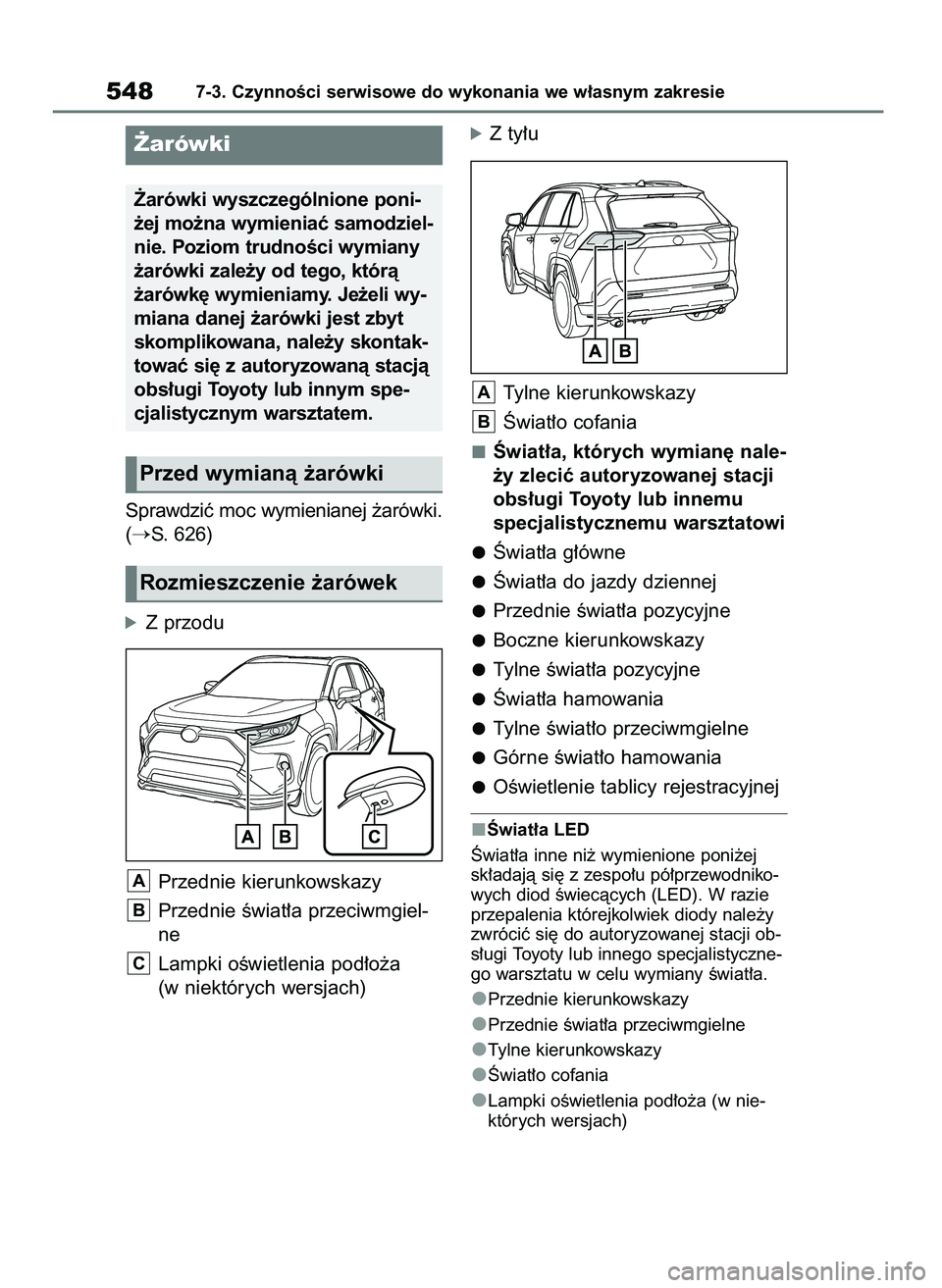

˚arówki
˚arówki wyszczególnione poni-
˝ej mo˝na wymieniaç samodziel-
nie. Poziom trudnoÊci wymiany
˝arówki zale˝y od tego, którà
˝arówk´ wymieniamy. Je˝eli wy-
miana danej ˝arówki jest zbyt
skomplikowana, nale˝y skontak-
towaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
7 RAV4 Plug In HV OM42E06E 11/3/21 14:56 Page 548
