Bagasjeromslys
• Bagasjeromslyset slås på når bakluken
åpnes.
• Når tenningsbryteren settes til OFF,
slukkes lyset automatisk etter
20 minutter.
Hvis baklukeåpneren ikke kan brukes
Bakluken kan låses opp fra innsiden.
1. Ta av dekselet.
Dekk over enden av skrutrekkeren
med en fille for å forhindre skade.
2. Løsne skruen.
3. Vri dekselet.4. Beveg hendelen.
5. Følg trinnene i motsatt rekkefølge
under montering.
Varsellyd for åpen dør
→s. 166
OBS
Demperstoppere for bakluke
Bakluken er utstyrt med
demperstoppere som holder bakluken
på plass. Ta følgende forholdsregler.
Gjør du ikke det, risikerer du at
demperstopperne på bakluken skades,
noe som igjen kan føre til funksjonsfeil.
• Fest ikke fremmedlegemer som
klistremerker, plastfolie eller klister
til demperstoppstangen.
• Ikke ta på demperstoppstangen med
hansker eller andre typer stoffer.
• Ikke fest annet tilbehør enn originale
Toyota-deler til bakluken.
• Ikke plasser hånden på
demperstopperen eller press på den
fra siden.
4.2 Åpne, lukke og låse dørene
169
4
Før du begynner å kjøre

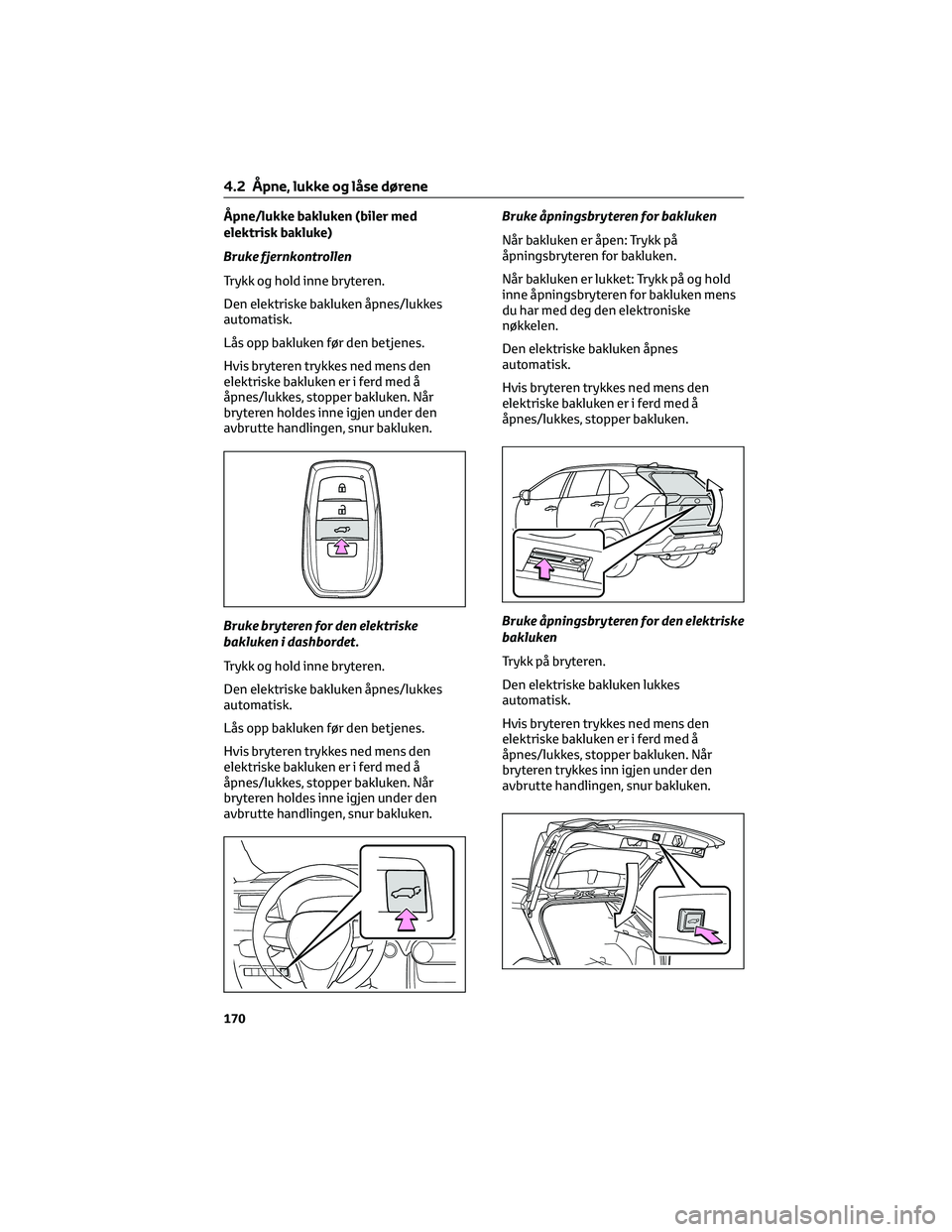

Åpne/lukke bakluken (biler med
elektrisk bakluke)
Bruke fjernkontrollen
Trykk og hold inne bryteren.
Den elektriske bakluken åpnes/lukkes
automatisk.
Lås opp bakluken før den betjenes.
Hvis bryteren trykkes ned mens den
elektriske bakluken er i ferd med å
åpnes/lukkes, stopper bakluken. Når
bryteren holdes inne igjen under den
avbrutte handlingen, snur bakluken.
Bruke bryteren for den elektriske
bakluken i dashbordet.
Trykk og hold inne bryteren.
Den elektriske bakluken åpnes/lukkes
automatisk.
Lås opp bakluken før den betjenes.
Hvis bryteren trykkes ned mens den
elektriske bakluken er i ferd med å
åpnes/lukkes, stopper bakluken. Når
bryteren holdes inne igjen under den
avbrutte handlingen, snur bakluken.Bruke åpningsbryteren for bakluken
Når bakluken er åpen: Trykk på
åpningsbryteren for bakluken.
Når bakluken er lukket: Trykk på og hold
inne åpningsbryteren for bakluken mens
du har med deg den elektroniske
nøkkelen.
Den elektriske bakluken åpnes
automatisk.
Hvis bryteren trykkes ned mens den
elektriske bakluken er i ferd med å
åpnes/lukkes, stopper bakluken.
Bruke åpningsbryteren for den elektriske
bakluken
Trykk på bryteren.
Den elektriske bakluken lukkes
automatisk.
Hvis bryteren trykkes ned mens den
elektriske bakluken er i ferd med å
åpnes/lukkes, stopper bakluken. Når
bryteren trykkes inn igjen under den
avbrutte handlingen, snur bakluken.
4.2 Åpne, lukke og låse dørene
170

Bruke baklukehåndtakene
Lukke bakluken med baklukehåndtaketA.
Hjelpefunksjonen for lukking av bakluken
(→s. 172) aktiveres, og den elektriske
bakluken lukkes automatisk helt.
Bruke sparkføleren (biler med
berøringsfri elektrisk bakluke)
Den berøringsfrie elektriske bakluken
gjør det mulig å åpne og lukke den
elektriske bakluken ved å holde foten
under midten av støtfangeren bak, og
bevege den bort fra støtfangeren. Sørg
for at tenningsbryteren står i OFF-stilling,
at betjening av den berøringsfrie
elektriske bakluken er aktivert (→s. 147)
og at du har den elektroniske nøkkelen på
deg når du betjener den berøringsfrie
elektriske bakluken.
1. Stå innenfor dekningsområdet til det
smarte inngangs- og startsystemet
med en elektronisk nøkkel på deg, ca.
30 til 50 cm fra støtfangeren bak.
ASparkføler
BDeteksjonsområde for sensor for
håndfri elektrisk bakluke
CDeteksjonsområde for smart
inngangs- og startsystem
(→s. 179)
2. Beveg foten i en sparkebevegelse ca.
10 cm fra støtfangeren bak, og trekk
deretter foten tilbake.
Hele sparkebevegelsen må foretas
innen 1 sekund.
Bakluken vil ikke begynne å bevege
seg mens en fot registreres under
støtfangeren bak.
Betjen den håndfrie elektriske
bakluken uten å berøre støtfangeren
bak med foten.
Hvis det finnes en annen elektronisk
nøkkel i kupeen eller bagasjerommet,
kan det ta litt lenger tid før
betjeningen aktiveres.
ASparkføler
BDeteksjonsområde for sensor for
håndfri elektrisk bakluke
3. Når sparkføleren registrerer at du
trekker foten tilbake, høres en
varsellyd og bakluken åpnes/lukkes
automatisk.
Hvis en fot beveger seg under
støtfangeren bak mens bakluken
åpner/lukker seg, vil bakluken stoppe.
Når foten igjen beveges under
støtfangeren bak under den avbrutte
handlingen, snur bakluken.
4.2 Åpne, lukke og låse dørene
171
4
Før du begynner å kjøre

Bagasjeromslys
• Bagasjeromslyset slås på når bakluken
åpnes.
• Når tenningsbryteren settes til OFF,
slukkes lyset automatisk etter
20 minutter.
Baklukelukker
Hvis bakluken står litt åpen, lukker
baklukelukkeren den automatisk helt
igjen.
Baklukelukkeren fungerer uansett hvor
tenningsbryteren står.
Driftsbetingelser for elektrisk bakluke
Den elektriske bakluken kan automatisk
åpnes og lukkes under følgende forhold:
• Når den elektriske bakluken er
aktivert. (→s. 147)
• Når bakluken er låst opp.
Men hvis bryteren for baklukeåpneren
trykkes og holdes inne når du har den
elektroniske nøkkelen på deg, vil den
elektriske bakluken betjenes selv om
bakluken er låst. (→s. 170)
• Når tenningsbryteren er i ON-stilling, i
tillegg til det som er nevnt ovenfor,
fungerer den elektriske bakluken i
følgende forhold:
– Parkeringsbremsen er aktivert
– Bremsepedalen er trykket inn
– Girspaken står på P.
Betjening av den elektriske bakluken
• Et lydsignal angir at bakluken
åpnes/lukkes.
• Når systemet for den elektriske
bakluken er deaktivert, fungerer ikke
den elektriske bakluken, men den kan
åpnes og lukkes for hånd.
• Når den elektriske bakluken åpnes
automatisk, og den registrerer noe
unormalt i form av gjenstander eller
personer, stopper den.Klembeskyttelse
Det er montert følere på begge sider av
den elektriske bakluken. Hvis noe
blokkerer den elektriske bakluken når
den lukkes, vil bakluken automatisk gå i
motsatt retning eller stoppe.
Beskyttelse mot fall
Da den elektriske bakluken åpnes
automatisk, vil bruk av makt stoppe
åpningsforløpet for å hindre at bakluken
faller brått ned.
Baklukelukker
Hvis bakdøren senkes manuelt mens
bakdøren er stanset i åpen posisjon,
lukkes bakdøren automatisk helt.
Reservert låsefunksjon for bakluke
Denne funksjonen reserverer låsing av
alle dørene, på forhånd, når den
elektriske bakluken er åpen.
Når følgende prosedyre er utført, låses
alle dørene unntatt den elektriske
bakluken. Den elektriske bakluken låses
også når den lukkes.
1. Lukk alle dørene, unntatt bakluken.
2. Under lukking av den elektriske
bakluken låses dørene med smart
inngangs- og startsystem fra
kontrollene på fordørene (→s. 162)
eller fjernkontrollen. (→s. 163)
Lydsignaler vil indikere at alle dørene
er lukket og låst. (→s. 164)
4.2 Åpne, lukke og låse dørene
172

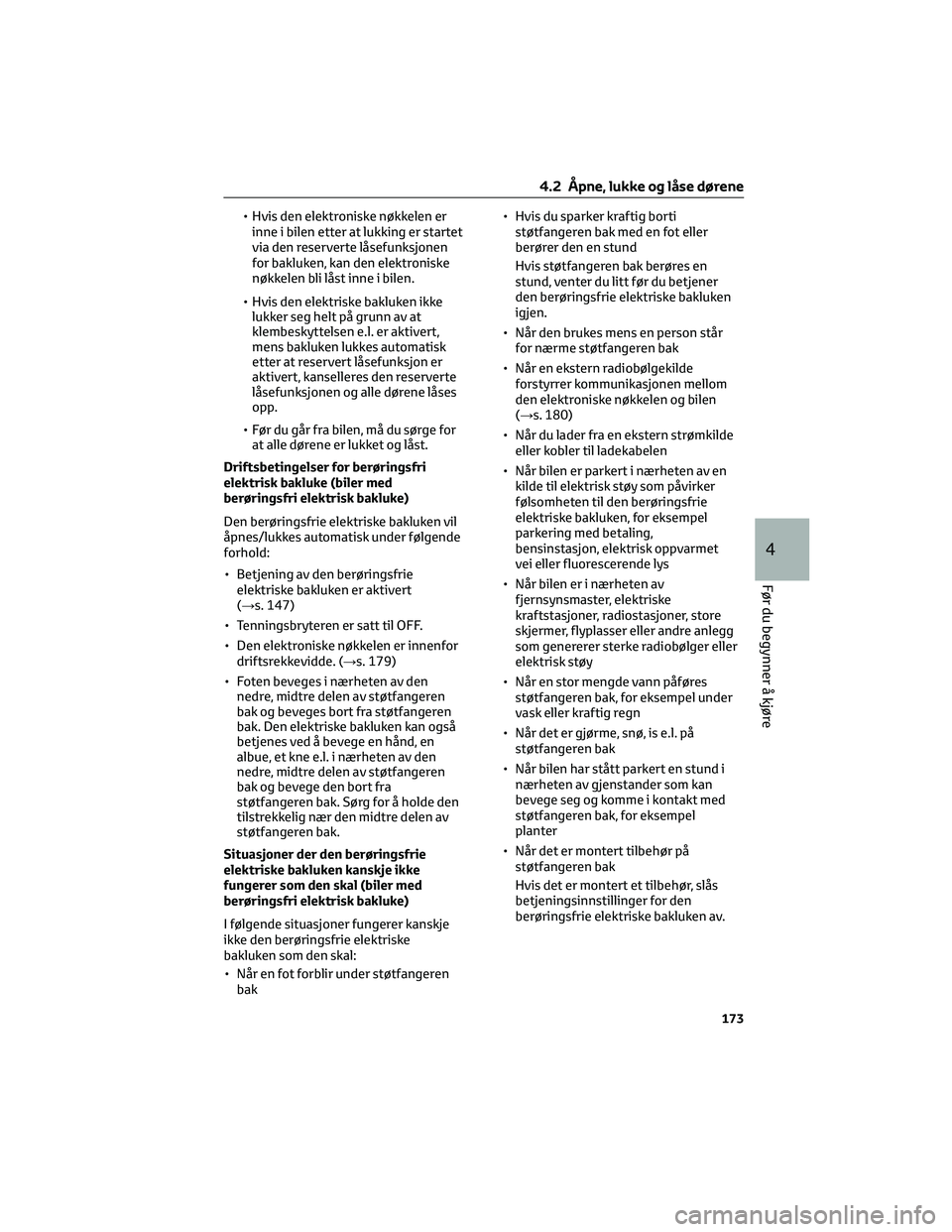

• Hvis den elektroniske nøkkelen er
inne i bilen etter at lukking er startet
via den reserverte låsefunksjonen
for bakluken, kan den elektroniske
nøkkelen bli låst inne i bilen.
• Hvis den elektriske bakluken ikke
lukker seg helt på grunn av at
klembeskyttelsen e.l. er aktivert,
mens bakluken lukkes automatisk
etter at reservert låsefunksjon er
aktivert, kanselleres den reserverte
låsefunksjonen og alle dørene låses
opp.
• Før du går fra bilen, må du sørge for
at alle dørene er lukket og låst.
Driftsbetingelser for berøringsfri
elektrisk bakluke (biler med
berøringsfri elektrisk bakluke)
Den berøringsfrie elektriske bakluken vil
åpnes/lukkes automatisk under følgende
forhold:
• Betjening av den berøringsfrie
elektriske bakluken er aktivert
(→s. 147)
• Tenningsbryteren er satt til OFF.
• Den elektroniske nøkkelen er innenfor
driftsrekkevidde. (→s. 179)
• Foten beveges i nærheten av den
nedre, midtre delen av støtfangeren
bak og beveges bort fra støtfangeren
bak. Den elektriske bakluken kan også
betjenes ved å bevege en hånd, en
albue, et kne e.l. i nærheten av den
nedre, midtre delen av støtfangeren
bak og bevege den bort fra
støtfangeren bak. Sørg for å holde den
tilstrekkelig nær den midtre delen av
støtfangeren bak.
Situasjoner der den berøringsfrie
elektriske bakluken kanskje ikke
fungerer som den skal (biler med
berøringsfri elektrisk bakluke)
I følgende situasjoner fungerer kanskje
ikke den berøringsfrie elektriske
bakluken som den skal:
• Når en fot forblir under støtfangeren
bak• Hvis du sparker kraftig borti
støtfangeren bak med en fot eller
berører den en stund
Hvis støtfangeren bak berøres en
stund, venter du litt før du betjener
den berøringsfrie elektriske bakluken
igjen.
• Når den brukes mens en person står
for nærme støtfangeren bak
• Når en ekstern radiobølgekilde
forstyrrer kommunikasjonen mellom
den elektroniske nøkkelen og bilen
(→s. 180)
• Når du lader fra en ekstern strømkilde
eller kobler til ladekabelen
• Når bilen er parkert i nærheten av en
kilde til elektrisk støy som påvirker
følsomheten til den berøringsfrie
elektriske bakluken, for eksempel
parkering med betaling,
bensinstasjon, elektrisk oppvarmet
vei eller fluorescerende lys
• Når bilen er i nærheten av
fjernsynsmaster, elektriske
kraftstasjoner, radiostasjoner, store
skjermer, flyplasser eller andre anlegg
som genererer sterke radiobølger eller
elektrisk støy
• Når en stor mengde vann påføres
støtfangeren bak, for eksempel under
vask eller kraftig regn
• Når det er gjørme, snø, is e.l. på
støtfangeren bak
• Når bilen har stått parkert en stund i
nærheten av gjenstander som kan
bevege seg og komme i kontakt med
støtfangeren bak, for eksempel
planter
• Når det er montert tilbehør på
støtfangeren bak
Hvis det er montert et tilbehør, slås
betjeningsinnstillinger for den
berøringsfrie elektriske bakluken av.
4.2 Åpne, lukke og låse dørene
173
4
Før du begynner å kjøre

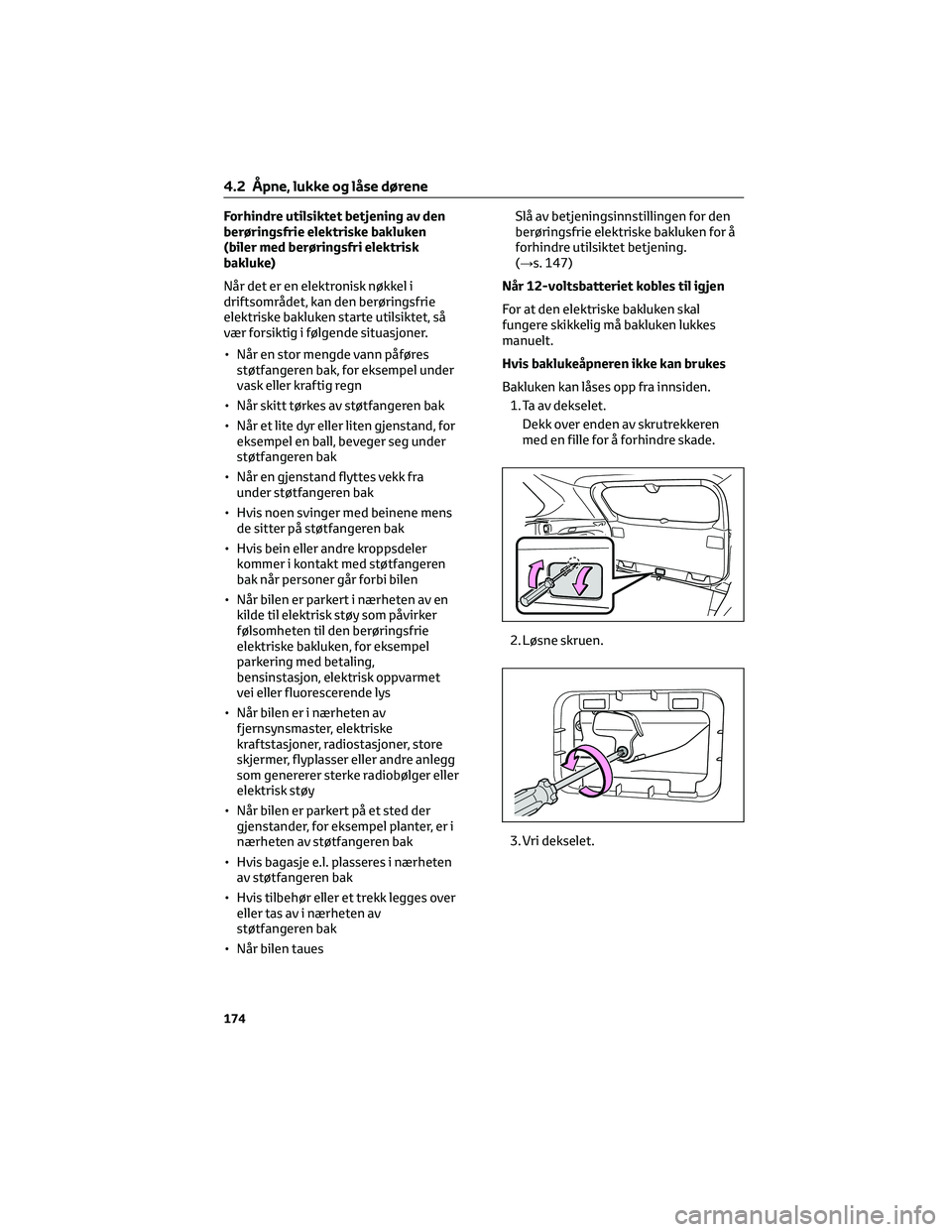

Forhindre utilsiktet betjening av den
berøringsfrie elektriske bakluken
(biler med berøringsfri elektrisk
bakluke)
Når det er en elektronisk nøkkel i
driftsområdet, kan den berøringsfrie
elektriske bakluken starte utilsiktet, så
vær forsiktig i følgende situasjoner.
• Når en stor mengde vann påføres
støtfangeren bak, for eksempel under
vask eller kraftig regn
• Når skitt tørkes av støtfangeren bak
• Når et lite dyr eller liten gjenstand, for
eksempel en ball, beveger seg under
støtfangeren bak
• Når en gjenstand flyttes vekk fra
under støtfangeren bak
• Hvis noen svinger med beinene mens
de sitter på støtfangeren bak
• Hvis bein eller andre kroppsdeler
kommer i kontakt med støtfangeren
bak når personer går forbi bilen
• Når bilen er parkert i nærheten av en
kilde til elektrisk støy som påvirker
følsomheten til den berøringsfrie
elektriske bakluken, for eksempel
parkering med betaling,
bensinstasjon, elektrisk oppvarmet
vei eller fluorescerende lys
• Når bilen er i nærheten av
fjernsynsmaster, elektriske
kraftstasjoner, radiostasjoner, store
skjermer, flyplasser eller andre anlegg
som genererer sterke radiobølger eller
elektrisk støy
• Når bilen er parkert på et sted der
gjenstander, for eksempel planter, er i
nærheten av støtfangeren bak
• Hvis bagasje e.l. plasseres i nærheten
av støtfangeren bak
• Hvis tilbehør eller et trekk legges over
eller tas av i nærheten av
støtfangeren bak
• Når bilen tauesSlå av betjeningsinnstillingen for den
berøringsfrie elektriske bakluken for å
forhindre utilsiktet betjening.
(→s. 147)
Når 12-voltsbatteriet kobles til igjen
For at den elektriske bakluken skal
fungere skikkelig må bakluken lukkes
manuelt.
Hvis baklukeåpneren ikke kan brukes
Bakluken kan låses opp fra innsiden.
1. Ta av dekselet.
Dekk over enden av skrutrekkeren
med en fille for å forhindre skade.
2. Løsne skruen.
3. Vri dekselet.
4.2 Åpne, lukke og låse dørene
174

4. Beveg hendelen.
5. Følg trinnene i motsatt rekkefølge
under montering.
Tilpasning
Innstillingene (f.eks. åpningsvinkelen til
den elektriske bakluken) kan endres.
(Funksjoner som kan tilpasses:→s. 471)
ADVARSEL!
Baklukelukker
• Hvis bakluken står litt åpen, lukker
baklukelukkeren den automatisk helt
igjen. Det tar flere sekunder før
bakluken begynner å bevege seg.
Vær forsiktig så du ikke får fingrene
eller noe annet i klem i bakluken.
Dette kan føre til fingerbrudd eller
andre alvorlige skader.
ADVARSEL!(Fortsettelse)
• Vær forsiktig ved bruk av
baklukelukkeren – den er fremdeles
aktiv selv om den elektriske
bakluken kanselleres.
Elektrisk bakluke
Ta hensyn til forholdsreglene nedenfor
ved betjening av den elektriske
bakluken. Gjør du ikke det, kan det føre
til alvorlige personskader.
• Kontroller at området rundt bilen er
trygt, og at det ikke er hindringer
eller annet som kan føre til at noen
av eiendelene dine hekter seg fast.
• Hvis det oppholder seg noen rundt
bilen, påse at de er på trygg avstand
og si ifra om at bakluken er i ferd
med å åpnes eller lukkes.
• Hvis den elektriske bakluken slås av
mens bakluken er i ferd med å åpnes
eller lukkes automatisk, vil den
automatiske funksjonen stanse.
Bakluken må da betjenes manuelt.
Vær ekstra oppmerksom i hellinger,
siden bakluken kan komme til å
åpnes eller lukkes uventet.
• Hvis betingelsene for bruk av den
elektriske bakluken ikke lenger er til
stede, avgis en varsellyd og
åpningen/lukkingen av bakluken
stanses. Bakluken må da betjenes
manuelt. Vær ekstra oppmerksom i
hellinger, siden bakluken kan komme
til å åpnes eller lukkes plutselig.
• Står bilen i en helling, kan bakluken
plutselig lukkes etter at den er
åpnet. Påse at bakluken er helt åpen
og sikret.
• Hvis den elektriske bakluken
registrerer unormale forhold i de
følgende situasjonene, vil den
automatiske betjeningen bli stanset.
Bakluken må i så fall betjenes
manuelt. Vær ekstra oppmerksom i
hellinger, siden bakluken kan komme
til å åpnes eller lukkes plutselig.
– Når bakluken kommer i kontakt
med en hindring
4.2 Åpne, lukke og låse dørene
175
4
Før du begynner å kjøre

ADVARSEL!(Fortsettelse)
– Når spenningen i 12-voltsbatteriet
plutselig faller, f.eks. hvis
tenningsbryteren settes i
ON-stilling eller hybridsystemet
startes under automatisk drift
• Hvis et sykkelstativ eller en
tilsvarende tung gjenstand er festet
til bakluken, er det ikke sikkert den
elektriske bakluken fungerer som
den skal. Luken kan falle igjen etter
at den er åpnet og føre til at en
persons hender, hode eller hals
kommer i klem og blir skadet. Det
anbefales at du bruker en original
Toyota-del ved montering av en
tilbehørsdel på bakluken.
Klembeskyttelse
Ta følgende forholdsregler. Gjør du
ikke det, kan det føre til alvorlige
personskader.
• Prøv aldri å aktivere klembeskyttelsen
ved å klemme fast en del av kroppen i
åpningen.
• Klembeskyttelsen kan settes ut av
funksjon hvis noe klemmes fast
like før bakluken lukkes helt. Vær
forsiktig så du ikke får fingrene eller
noe annet i klem.
• Avhengig av formen på gjenstanden
som kommer i klem, kan det hende
at klembeskyttelsen ikke fungerer.
Vær forsiktig så du ikke får fingrene
eller noe annet i klem.
Berøringsfri elektrisk bakluke
(utstyrsavhengig)
Ta hensyn til forholdsreglene nedenfor
ved betjening av den berøringsfrie
elektriske bakluken. Gjør du ikke det,
kan det føre til alvorlige personskader.
• Kontroller at området rundt bilen er
trygt, og at det ikke er hindringer
eller annet som kan føre til at noen av
eiendelene dine hekter seg fast.
ADVARSEL!(Fortsettelse)
• Vær forsiktig når du beveger foten i
nærheten av den nedre, midtre delen
av støtfangeren bak og beveger den
bort fra støtfangeren bak slik at du
ikke kommer borti eksosrørene før
de er tilstrekkelig avkjølt. Det kan
føre til forbrenninger.
• Ikke la den elektroniske nøkkelen
ligge innen driftsrekkevidden
(registreringsområdet) til
bagasjerommet.
OBS
Lukkemekanismer for bakluke
Bakluken er utstyrt med
lukkemekanismer som holder bakluken
på plass. Ta følgende forholdsregler.
Gjør du ikke det, risikerer du at
lukkemekanismen til bakluken skades,
noe som igjen kan føre til funksjonsfeil.
• Ikke ta på lukkemekanismestangen
med hansker eller andre typer stoffer.
• Ikke fest annet tilbehør enn originale
Toyota-deler til bakluken.
• Ikke plasser hånden på
lukkemekanismen eller press på den
fra siden.
For å forhindre funksjonsfeil i
baklukelukkeren
Ikke bruk kraft for å lukke bakluken mens
baklukelukkeren er aktivert. Bruk av stor
kraft kan føre til feil i baklukelukkeren.
4.2 Åpne, lukke og låse dørene
176

OBS(Fortsettelse)
For å forhindre skader på den
elektriske bakluken
• Påse at det ikke finnes is mellom
bakluken og rammen, noe som kan
forhindre at luken åpnes og lukkes.
Aktivering av den elektriske bakluken
når det ligger last på den, kan
forårsake funksjonsfeil.
• Ikke bruk kraft på den elektriske
bakluken mens den er aktivert.
• Vær forsiktig så ikke følerne (montert
på høyre og venstre kant av den
elektriske bakluken) skades av kniver
eller andre skarpe gjenstander. Hvis
føleren er frakoblet, lukkes ikke den
elektriske bakluken automatisk.
Forholdsregler for berøringsfri
elektrisk bakluke (utstyrsavhengig)
Sparkføleren er plassert bak den nedre,
midtre delen av støtfangeren bak.
Ta hensyn til det følgende for å sikre at
den berøringsfrie elektriske bakluken
fungerer som den skal:
• Sørg for at det alltid er rent under
midten av støtfangeren bak. Hvis den
nedre, midtre delen av støtfangeren
bak er skitten eller dekket med snø,
fungerer kanskje ikke sparkføleren.
I denne situasjonen fjerner du skitten
eller snøen, flytter bilen fra
nåværende plassering og kontrollerer
at sparkføleren fungerer. Hvis den
ikke fungerer, må du få bilen
kontrollert av en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
• Ikke påfør stoffer som har en
vannavstøtende effekt (hydrofil),
eller andre stoffer på undersiden
midt på støtfangeren bak.
OBS(Fortsettelse)
• Ikke parker bilen i nærheten av
gjenstander som kan bevege seg og
komme i kontakt med undersiden
midt på støtfangeren bak, for
eksempel gress eller trær. Hvis bilen
har stått parkert en stund i nærheten
av gjenstander som kan bevege seg
og komme i kontakt med den nedre,
midtre delen av støtfangeren bak, for
eksempel gress eller trær, er det ikke
sikkert at sparkføleren fungerer. I
denne situasjonen flytter du bilen fra
nåværende plassering og kontrollerer
om sparkføleren fungerer. Hvis den
ikke fungerer, må du få bilen
kontrollert av en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
• Ikke utsett sparkføleren eller området
rundt for kraftige støt. Hvis
sparkføleren eller området rundt er
utsatt for et kraftig støt, fungerer
den kanskje ikke skikkelig. Hvis
sparkføleren ikke fungerer i følgende
situasjoner, må du få bilen kontrollert
av en autorisert Toyota-forhandler,
et verksted autorisert av Toyota eller
et annet pålitelig verksted.
– Sparkføleren eller området rundt er
utsatt for et kraftig støt.
– Undersiden midt på støtfangeren
bak er ripet opp eller skadet.
• Ikke demonter støtfangeren bak.
• Ikke fest klistremerker til
støtfangeren bak.
• Ikke lakker støtfangeren bak.
• Hvis et sykkelstativ eller tilsvarende
tunge gjenstander monteres til den
elektriske bakluken, skal den
berøringsfrie elektriske bakluken
deaktiveres. (→s. 147)
4.2 Åpne, lukke og låse dørene
177
4
Før du begynner å kjøre

Endre innstillinger for den elektriske
bakluken (biler med elektrisk bakluke)
Innstillingene til den elektriske bakluken
kan endres ved å velge
”Kjøretøyinnstillinger” fra skjermbildet
i multiinformasjonsdisplayet og vise
”PBD”-skjermbildet. (→s. 147)
De endrede innstillingene for bakluken
tilbakestilles ikke når tenningsbryteren
settes i OFF-stilling. Hvis du vil
gjenopprette de opprinnelige
innstillingene, må det gjøres i
skjermbildet
i
multiinformasjonsdisplayet.
Justere åpningsstillingen til bakluken
(biler med elektrisk bakluke)
Åpningsstillingen til den elektriske
bakluken kan justeres.
1. Stopp bakluken i ønsket stilling.
(→s. 170)
2. Trykk og hold inne bryteren på den
elektriske bakluken i ca. 2 sekunder.
Varsellyden høres fire ganger når
innstillingene er fullført.
Når du åpner bakluken neste gang,
stopper den i denne stillingen.Kansellere den justerte
åpningsstillingen til bakluken
Trykk og hold inne bryteren på den
elektriske bakluken i ca. 7 sekunder.
Først høres varsellyden fire ganger, og så
to ganger til. Når den elektriske bakluken
åpnes neste gang, åpnes den til stillingen
fra de opprinnelige innstillingene.
Tilpasning
Åpningsstillingen kan angis ved hjelp av
multiinformasjonsdisplayet. (→s. 147)
Prioritet for stoppstillingen gis til den sist
angitte stillingen med enten bryteren for
den elektriske bakluken på bakluken eller
multiinformasjonsdisplayet.
4.2.3 Smart inngangs- og
startsystem
Operasjonene nedenfor kan utføres ved
at du ganske enkelt har med deg den
elektroniske nøkkelen, for eksempel i
lommen. Føreren må alltid ha med seg
den elektroniske nøkkelen.
• Låser og låser opp dørene
*(→s. 162)
• Låser og låser opp bakluken
*
(→s. 168)
• Starter hybridsystemet (→s. 218)
*Lokket til ladeporten og ladekontakten
vil også bli låst og låst opp. (→s. 95)
4.2 Åpne, lukke og låse dørene
178
