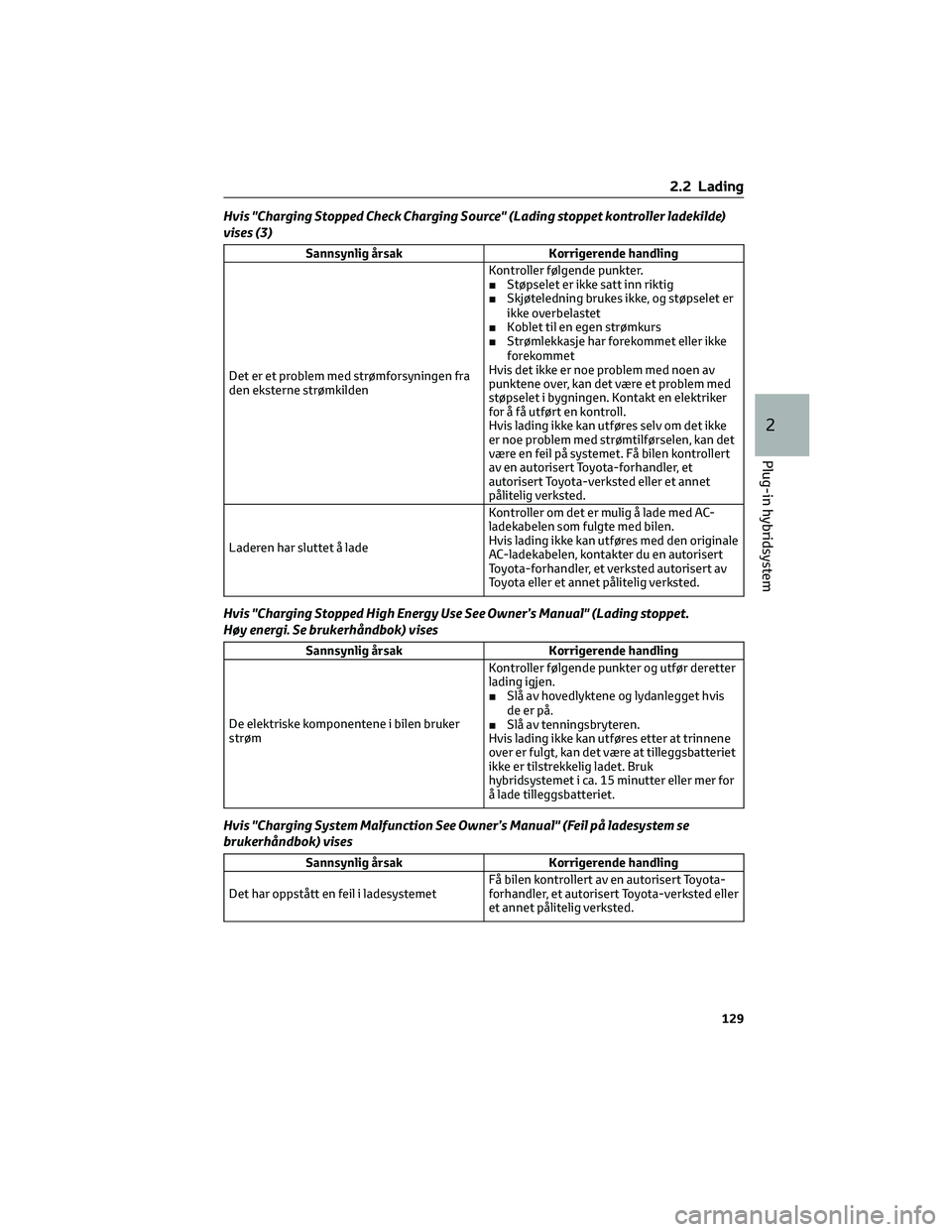

Hvis "Charging Stopped Check Charging Source" (Lading stoppet kontroller ladekilde)
vises (3)
Sannsynlig årsak Korrigerende handling
Det er et problem med strømforsyningen fra
den eksterne strømkildenKontroller følgende punkter.
■Støpselet er ikke satt inn riktig
■Skjøteledning brukes ikke, og støpselet er
ikke overbelastet
■Koblet til en egen strømkurs
■Strømlekkasje har forekommet eller ikke
forekommet
Hvis det ikke er noe problem med noen av
punktene over, kan det være et problem med
støpselet i bygningen. Kontakt en elektriker
for å få utført en kontroll.
Hvis lading ikke kan utføres selv om det ikke
er noe problem med strømtilførselen, kan det
være en feil på systemet. Få bilen kontrollert
av en autorisert Toyota-forhandler, et
autorisert Toyota-verksted eller et annet
pålitelig verksted.
Laderen har sluttet å ladeKontroller om det er mulig å lade med AC-
ladekabelen som fulgte med bilen.
Hvis lading ikke kan utføres med den originale
AC-ladekabelen, kontakter du en autorisert
Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
Hvis "Charging Stopped High Energy Use See Owner’s Manual" (Lading stoppet.
Høy energi. Se brukerhåndbok) vises
Sannsynlig årsak Korrigerende handling
De elektriske komponentene i bilen bruker
strømKontroller følgende punkter og utfør deretter
lading igjen.
■Slå av hovedlyktene og lydanlegget hvis
de er på.
■Slå av tenningsbryteren.
Hvis lading ikke kan utføres etter at trinnene
over er fulgt, kan det være at tilleggsbatteriet
ikke er tilstrekkelig ladet. Bruk
hybridsystemet i ca. 15 minutter eller mer for
å lade tilleggsbatteriet.
Hvis "Charging System Malfunction See Owner’s Manual" (Feil på ladesystem se
brukerhåndbok) vises
Sannsynlig årsak Korrigerende handling
Det har oppstått en feil i ladesystemetFå bilen kontrollert av en autorisert Toyota-
forhandler, et autorisert Toyota-verksted eller
et annet pålitelig verksted.
2.2 Lading
129
2
Plug-in hybridsystem

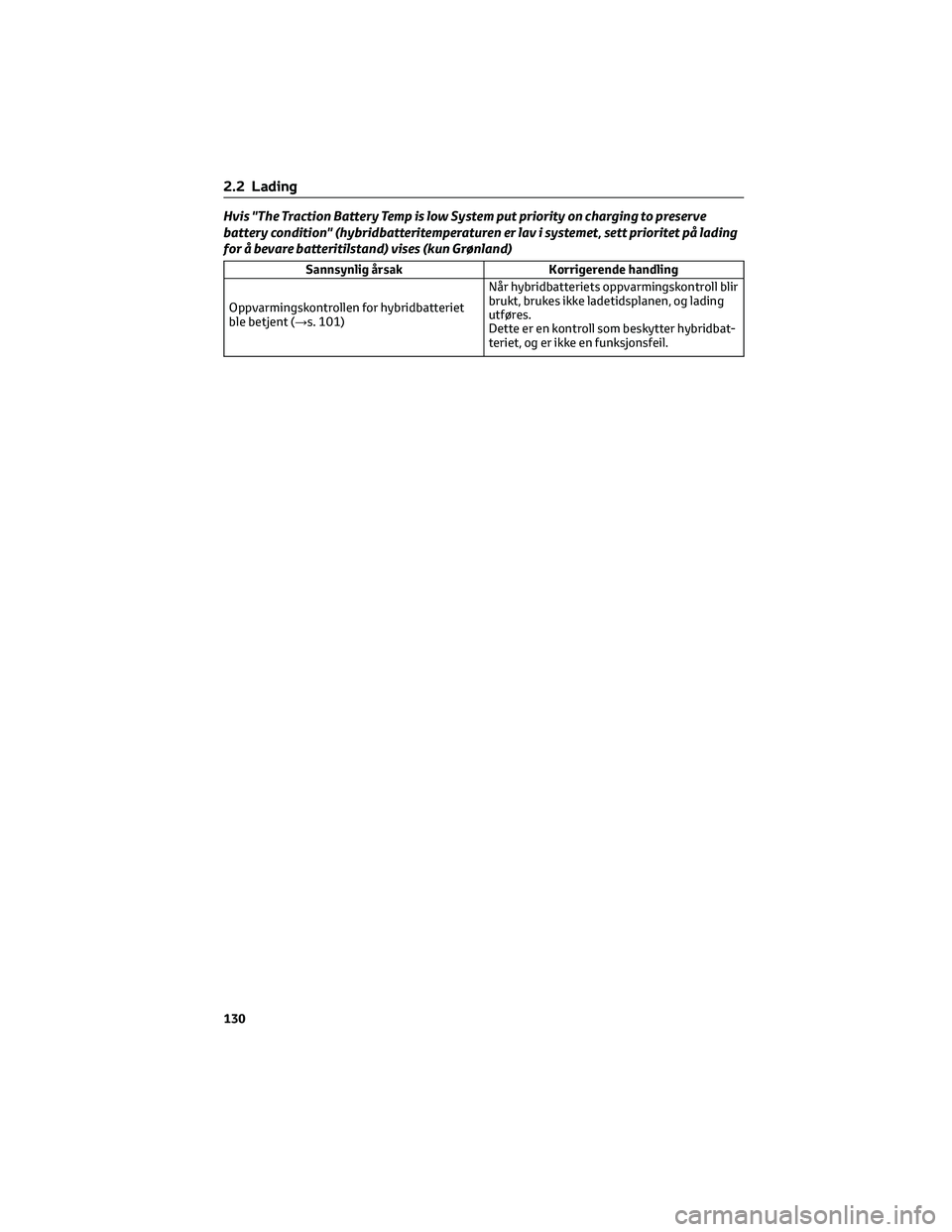

Hvis "The Traction Battery Temp is low System put priority on charging to preserve
battery condition" (hybridbatteritemperaturen er lav i systemet, sett prioritet på lading
for å bevare batteritilstand) vises (kun Grønland)
Sannsynlig årsak Korrigerende handling
Oppvarmingskontrollen for hybridbatteriet
ble betjent (→s. 101)Når hybridbatteriets oppvarmingskontroll blir
brukt, brukes ikke ladetidsplanen, og lading
utføres.
Dette er en kontroll som beskytter hybridbat-
teriet, og er ikke en funksjonsfeil.
2.2 Lading
130

3.1 Instrumentpanel............132
3.1.1 Indikatorer og varsellamper. . . .132
3.1.2 Instrumenter og målere......136
3.1.3 Multiinformasjonsdisplay.....141
3.1.4 Frontrutedisplay
*.........151
3.1.5 Skjermbilde for
energiovervåkning/-forbruk. . . .154
Bilens statusinformasjon og
indikatorer3
131

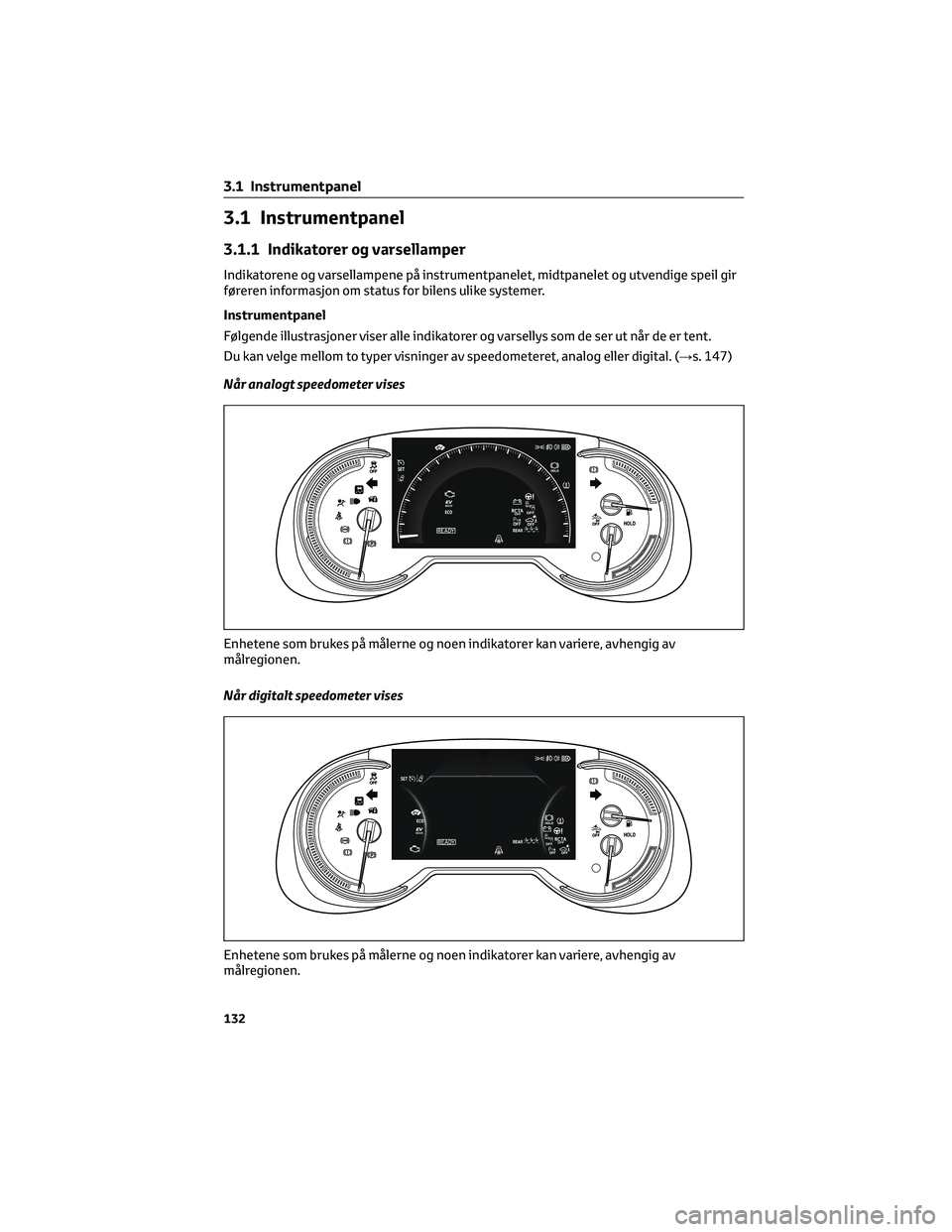

3.1 Instrumentpanel
3.1.1 Indikatorer og varsellamper
Indikatorene og varsellampene på instrumentpanelet, midtpanelet og utvendige speil gir
føreren informasjon om status for bilens ulike systemer.
Instrumentpanel
Følgende illustrasjoner viser alle indikatorer og varsellys som de ser ut når de er tent.
Du kan velge mellom to typer visninger av speedometeret, analog eller digital. (→s. 147)
Når analogt speedometer vises
Når digitalt speedometer vises
Enhetene som brukes på målerne og noen indikatorer kan variere, avhengig av
målregionen.
Enhetene som brukes på målerne og noen indikatorer kan variere, avhengig av
målregionen.
3.1 Instrumentpanel
132

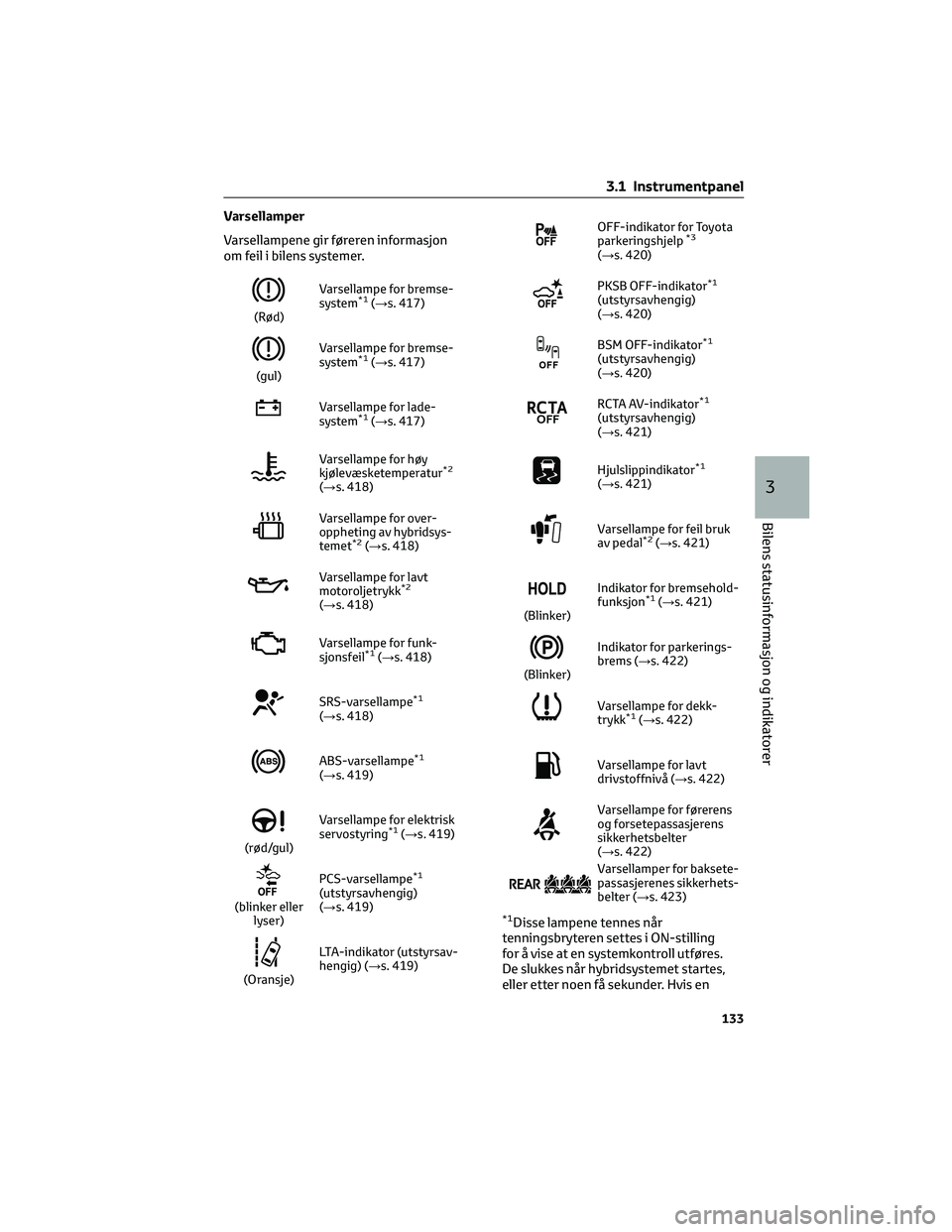

Varsellamper
Varsellampene gir føreren informasjon
om feil i bilens systemer.
(Rød)Varsellampe for bremse-
system
*1(→s. 417)
(gul)Varsellampe for bremse-
system
*1(→s. 417)
Varsellampe for lade-
system*1(→s. 417)
Varsellampe for høy
kjølevæsketemperatur*2
(→s. 418)
Varsellampe for over-
oppheting av hybridsys-
temet
*2(→s. 418)
Varsellampe for lavt
motoroljetrykk*2
(→s. 418)
Varsellampe for funk-
sjonsfeil*1(→s. 418)
SRS-varsellampe*1
(→s. 418)
ABS-varsellampe*1
(→s. 419)
(rød/gul)Varsellampe for elektrisk
servostyring
*1(→s. 419)
(blinker eller
lyser)PCS-varsellampe
*1
(utstyrsavhengig)
(→s. 419)
(Oransje)LTA-indikator (utstyrsav-
hengig) (→s. 419)
OFF-indikator for Toyota
parkeringshjelp*3
(→s. 420)
PKSB OFF-indikator*1
(utstyrsavhengig)
(→s. 420)
BSM OFF-indikator*1
(utstyrsavhengig)
(→s. 420)
RCTA AV-indikator*1
(utstyrsavhengig)
(→s. 421)
Hjulslippindikator*1
(→s. 421)
Varsellampe for feil bruk
av pedal*2(→s. 421)
(Blinker)Indikator for bremsehold-
funksjon
*1(→s. 421)
(Blinker)Indikator for parkerings-
brems (→s. 422)
Varsellampe for dekk-
trykk*1(→s. 422)
Varsellampe for lavt
drivstoffnivå (→s. 422)
Varsellampe for førerens
og forsetepassasjerens
sikkerhetsbelter
(→s. 422)
Varsellamper for baksete-
passasjerenes sikkerhets-
belter (→s. 423)
*1Disse lampene tennes når
tenningsbryteren settes i ON-stilling
for å vise at en systemkontroll utføres.
De slukkes når hybridsystemet startes,
eller etter noen få sekunder. Hvis en
3.1 Instrumentpanel
133
3
Bilens statusinformasjon og indikatorer

lampe ikke tennes eller ikke slukkes, kan
det være en feil i et system. Få bilen
kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
*2Denne lampen tennes i
multiinformasjonsdisplayet med en
melding.
*3OFF-indikatoren for Toyota
parkeringshjelp tennes når
tenningsbryteren settes i ON-stilling
mens Toyota parkeringshjelp er på.
Den slukker etter noen få sekunder.
ADVARSEL!
Hvis en varsellampe i
sikkerhetssystemet ikke slår seg på
Dersom en varsellampe i
sikkerhetssystemet, for eksempel
varsellampen for ABS eller SRS, ikke
lyser når du starter hybridsystemet, kan
det bety at disse systemene ikke er
tilgjengelige for å beskytte deg i en
ulykke, noe som kan føre til alvorlige
personskader. Få bilen kontrollert av en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted øyeblikkelig
dersom dette skjer.
Indikatorer
Indikatorene gir føreren informasjon om
driftsstatus for bilens ulike systemer.
Blinklysindikator
(→s. 226)
Indikator for baklys
(→s. 231)
Fjernlysindikator
(→s. 233)
Indikator for automatisk
fjernlys (utstyrsavhen-
gig) (→s. 233)
Indikator for tåkelys
foran (→s. 236)
Indikator for tåkelys bak
(→s. 236)
Indikator for smart
inngangs- og startsys-
tem
*1(→s. 218)
Cruisekontrollindikator
(→s. 271, s. 280)
Indikator for dynamisk
radarcruisekontroll
(utstyrsavhengig)
(→s. 271)
"SET"-indikator for
cruisekontroll (→s. 271,
s. 280)
Indikatorlampe for
hastighetsbegrenser
(utstyrsavhengig)
(→s. 283)
LTA-indikator*2
(utstyrsavhengig)
(→s. 263)
OFF-indikator for Toyota
parkeringshjelp*3, 4
(→s. 308)
PKSB OFF-indikator*3, 5
(utstyrsavhengig)
(→s. 315)
(Blinker)Hjulslippindikator
*5
(→s. 324)
VSC OFF-indikator*3, 5
(→s. 324)
3.1 Instrumentpanel
134

PCS-varsellampe*3, 5
(utstyrsavhengig)
(→s. 253)
Sidespeilindikatorer
for blindsonedetektor*5, 6
(utstyrsavhengig)
(→s. 285)
BSM OFF-indikator*3, 5
(utstyrsavhengig)
(→s. 285)
RCTA OFF-indikator*3, 5
(utstyrsavhengig)
(→s. 285)
Hvilemodusindikator for
bremseholdfunksjon*5
(→s. 230)
Indikator for bremse-
holdfunksjon*5
(→s. 230)
Sikkerhetsindikator
(→s. 59, s. 60)
"READY"-indikator
(→s. 218)
Indikator for lav utetem-
peratur*7(→s. 140)
EV-indikator (→s. 71)
Indikator for parkerings-
brems (→s. 227)
Indikator for EV-
kjøremodus*8
(→s. 68)
Indikator for AUTO EV/
HV-modus*8(→s. 68)
Indikator for HV-
kjøremodus*8(→s. 68)
Lademodusindikator for
hybridbatteri*8(→s. 69)
Indikator for miljøvennlig
kjøring (→s. 320)
Indikator for Sport-
modus (→s. 320)
Indikator for Trail-modus
(→s. 321)
"PASSENGER AIR BAG"-
indikator*5, 9(utstyrsav-
hengig) (→s. 37)
*1Denne lampen tennes på
multiinformasjonsdisplayet med en
melding.
*2Fargen og blinkende/lysende status
for lampen varierer avhengig av
driftsforholdene.
*3Lampen tennes når systemet slås av.
*4OFF-indikatoren for Toyota
parkeringshjelp tennes når
tenningsbryteren settes i ON-stilling
mens Toyota parkeringshjelp er på.
Den slukker etter noen få sekunder.
*5Disse lampene tennes når
tenningsbryteren settes i ON-stilling for å
vise at en systemkontroll utføres.
De slukkes når hybridsystemet startes,
eller etter noen få sekunder. Hvis en
lampe ikke tennes eller ikke slukkes, kan
det være en feil i et system. Få bilen
kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
*6Denne lampen lyser i de utvendige
speilene.
3.1 Instrumentpanel
135
3
Bilens statusinformasjon og indikatorer

*7Når utetemperaturen er ca. 3 °C eller
lavere, vil indikatorlampen blinke i ca.
10 sekunder, og deretter lyse
kontinuerlig.
*8Den viste indikatoren endres avhengig
av plug-in hybridsystemets gjeldende
driftsmodus.
*9Denne lampen lyser på midtpanelet.
Sidespeilindikatorer for
blindsonedetektor (utstyrsavhengig)
For å bekrefte drift lyser
sidespeilindikatorene for
blindsonedetektor når tenningsbryteren
settes i ON-stilling, eller nårblindsonedetektoren / varsling av
kryssende trafikk bak bilen er aktivert når
tenningsbryteren står i ON-stilling.
Hvis systemet fungerer som det skal, vil
sidespeilindikatorene for
blindsonedetektoren slås av etter noen få
sekunder.
Hvis sidespeilindikatorene for
blindsonedetektoren ikke lyser eller ikke
slår seg av, kan det være feil på systemet.
Hvis dette skjer, må du få bilen kontrollert
av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
3.1.2 Instrumenter og målere
Målerne viser forskjellig kjøreinformasjon.
Målervisning
Du kan velge mellom to typer visninger av speedometeret, analog eller digital. (→s. 147)
Analogt speedometer
AHybridsystemindikator
Viser hybridsystemets ytelse eller
regenereringsnivå (→s. 139)BSpeedometer
Viser bilens hastighet
Enhetene som brukes på måleren og displayet kan variere, avhengig av målområdet.
3.1 Instrumentpanel
136

CKlokke
Justerer klokkeslettet automatisk ved
hjelp av GPS-tidsinformasjonen
(GPS-klokke).
Se "Brukerhåndbok for navigasjons-
og multimediesystem" eller
"Brukerhåndbok for multimedier" for
detaljer.
DDrivstoffmåler
Viser resterende mengde drivstoff i
tanken
ESOC-måler (batterinivå)
Viser batterinivået i hybridbatteriet.
Når måleren er i den grønne sonen, er
EV-kjøring mulig. Når måleren er i
den blå sonen, er EV-kjøring ikke
lenger mulig (i denne situasjonen
bytter bilen til HV-modus). Lad
hybridbatteriet for å muliggjøre
EV-kjøring.
FDisplay for kilometerteller, trippteller
og lysregulering av instrumentpanel
Kilometerteller: Viser bilens totale
kjørelengde
Trippteller: Viser hvor langt bilen er
kjørt siden sist tripptelleren ble
tilbakestilt. Trippteller "A" og "B" kan
brukes til å lagre og vise ulike
kjørelengder uavhengig av
hverandre.
Lyskontroll for instrumentpanel:
Viser lysstyrken på instrumentlysene
som kan justeres.
GUtetemperatur (→s. 140)
HMultiinformasjonsdisplay
Gir føreren en mengde informasjon
om kjøreforhold (→s. 141)
Viser advarselsmeldinger hvis det
oppstår en funksjonsfeil (→s. 425)
IIndikator for girstilling og girområde
Viser valgt girstilling eller valgt
girområde (→s. 223)
3.1 Instrumentpanel
137
3
Bilens statusinformasjon og indikatorer

Digitalt speedometer
AHybridsystemindikator
Viser hybridsystemets ytelse eller
regenereringsnivå (→s. 139)
BSpeedometer
Viser bilens hastighet
CKlokke
Justerer klokkeslettet automatisk ved
hjelp av GPS-tidsinformasjonen
(GPS-klokke).
Se "Brukerhåndbok for navigasjons-
og multimediesystem" eller
"Brukerhåndbok for multimedier" for
detaljer.
DDrivstoffmåler
Viser resterende mengde drivstoff i
tanken
ESOC-måler (batterinivå)
Viser batterinivået i hybridbatteriet.
Når måleren er i den grønne sonen, er
EV-kjøring mulig. Når måleren er i
den blå sonen, er EV-kjøring ikke
lenger mulig (i denne situasjonen
bytter bilen til HV-modus).
Lad hybridbatteriet for å muliggjøre
EV-kjøring.
FDisplay for kilometerteller, trippteller
og lysregulering av instrumentpanel
Kilometerteller: Viser bilens totale
kjørelengde
Trippteller: Viser hvor langt bilen er
kjørt siden sist tripptelleren ble
tilbakestilt. Trippteller A og B kan
brukes til å lagre og vise ulike
kjørelengder uavhengig av
hverandre.
Lyskontroll for instrumentpanel:
Viser lysstyrken på instrumentlysene
som kan justeres.
GUtetemperatur (→s. 140)
HMultiinformasjonsdisplay
Gir føreren en mengde informasjon
om kjøreforhold (→s. 141)
Viser advarselsmeldinger hvis det
oppstår en funksjonsfeil (→s. 425)
IIndikator for girstilling og girområde
Viser valgt girstilling eller valgt
girområde (→s. 223)
Enhetene som brukes på måleren og displayet kan variere, avhengig av målområdet.
3.1 Instrumentpanel
138
