TOYOTA RAV4 PHEV 2021 Manual de utilização (in Portuguese)

175
3 3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
Quando o medidor estiver na zona verde, é possível a condução EV. Quando o
medidor estiver na zona azul, deixa de ser possível a condução no modo EV (nesta
situação, o veículo muda para o modo HV). Carregue a bateria híbrida (bateria de
tração) para permitir a condução no modo EV.
Conta-quilómetros, mostrador de controlo da luminosidade do medidor
de distâncias e agrupamento de instrumentos
Conta-quilómetros:
Apresenta a distância total que o veículo percorreu.
Medidor de distâncias:
Apresenta a distância que o veículo percorreu desde a última vez que o medidor foi
reinicializado.
Os medidores de distâncias “A” e “B” podem ser utilizados para registar e visualizar
distâncias diferentes, de forma independente.
Controlo da luminosidade do agrupamento de instrumentos:
Pode ajustar o brilho das luzes do agrupamento de instrumentos.
Temperatura exterior (P.178)
Mostrador de informações múltiplas
Apresenta ao condutor várias informações relacionadas com a condução. (P.180)
Apresenta mensagens de aviso em caso de avaria. (P.578)
Posição de engrenamento e indicador da gama de velocidades
Apresenta a posição de engrenamento e a gama de velocidades selecionadas.
(P.321)
Velocímetro digital
As unidades utilizadas nos medidores e o mostrador podem diferir dependendo do
país de destino do veículo.

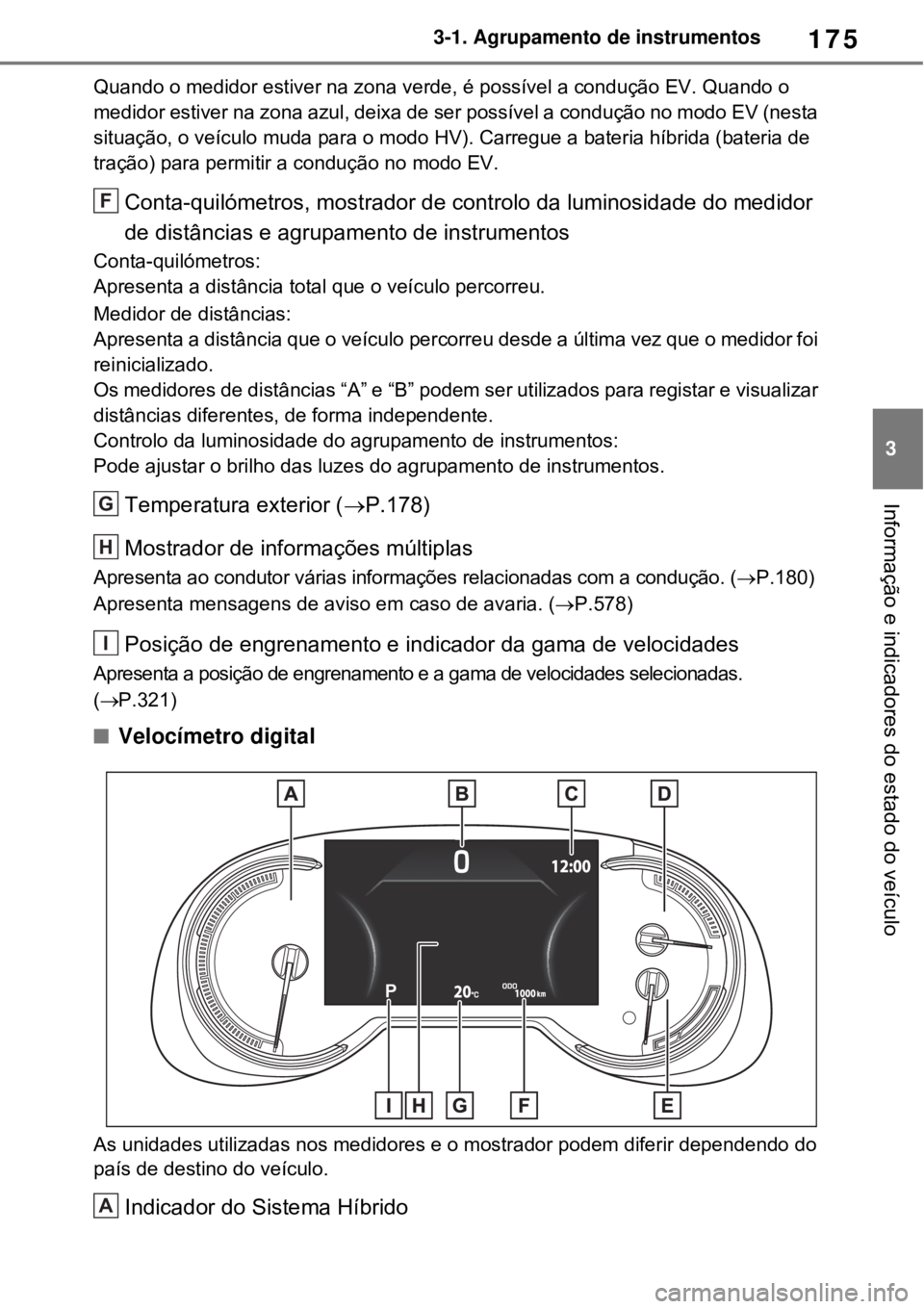

Indicador do Sistema Híbrido
F
G
H
I
A

1763-1. Agrupamento de instrumentos
Apresenta a energia gerada pelo Sistema Híbrido ou o nível de regeneração. (P.177)
Velocímetro
Apresenta a velocidade do veículo
Relógio
O relógio ajusta automaticamente a hora, utilizando a informação de GPS (relógio GPS).
Para mais informações, consulte o Manual do Proprietário do Sistema de Navega-
ção e Multimédia” ou no “Manual do Proprietário do Multimédia”.
Indicador de combustível
Apresenta a quantidade remanescente de combustível no depósito.
Medidor SOC (Estado da carga)
Apresenta a quantidade remanescente da carga da bateria de tração.
Quando o medidor estiver na zona verde, é possível a condução EV. Quando o
medidor estiver na zona azul, deixa de ser possível a condução no modo EV (nesta
situação, o veículo muda para o modo HV). Carregue a bateria do sistema híbrido
(bateria de tração) para permitir a condução no modo EV.
Conta-quilómetros, mostrador de controlo da luminosidade do medidor
de distâncias e agrupamento de instrumentos
Conta-quilómetros:
Apresenta a distância total que o veículo percorreu.
Medidor de distâncias:
Apresenta a distância que o veículo percorreu desde a última vez que o medidor foi
reinicializado.
Os medidores de distâncias “A” e “B” podem ser utilizados para registar e visualizar
distâncias diferentes, de forma independente.
Controlo da luminosidade do agrupamento de instrumentos:
Pode ajustar a luminosidade das luzes do agrupamento de instrumentos.
Temperatura exterior (P.178)
Mostrador de informações múltiplas
Apresenta ao condutor várias informações relacionadas com a condução. (P.180)
Apresenta mensagens de aviso em caso de avaria. (P.578)
Posição de engrenamento e indicador da gama de velocidades
Apresenta a posição de engrenamento e a gama de velocidades selecionadas.
(P.321)
Os medidores e o mostrador acen-
dem quando
O interruptor Power estiver em ON (LIG.)Quando alterar o modo de condução
A cor do velocímetro altera de acordo
com o modo de condução selecio-
nado. (P.434)
A cor do velocímetro altera, de acordo
B
C
D
E
F
G
H
I

177
3 3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
com o modo de condução selecio-
nado ou quando ligar o modo Trail.
(P.434, 435)As unidades de medida do velocí-
metro podem ser alteradas (se
equipado)
O velocímetro também pode apresentar
outras unidades de medida tal como
pode ver na ilustração.

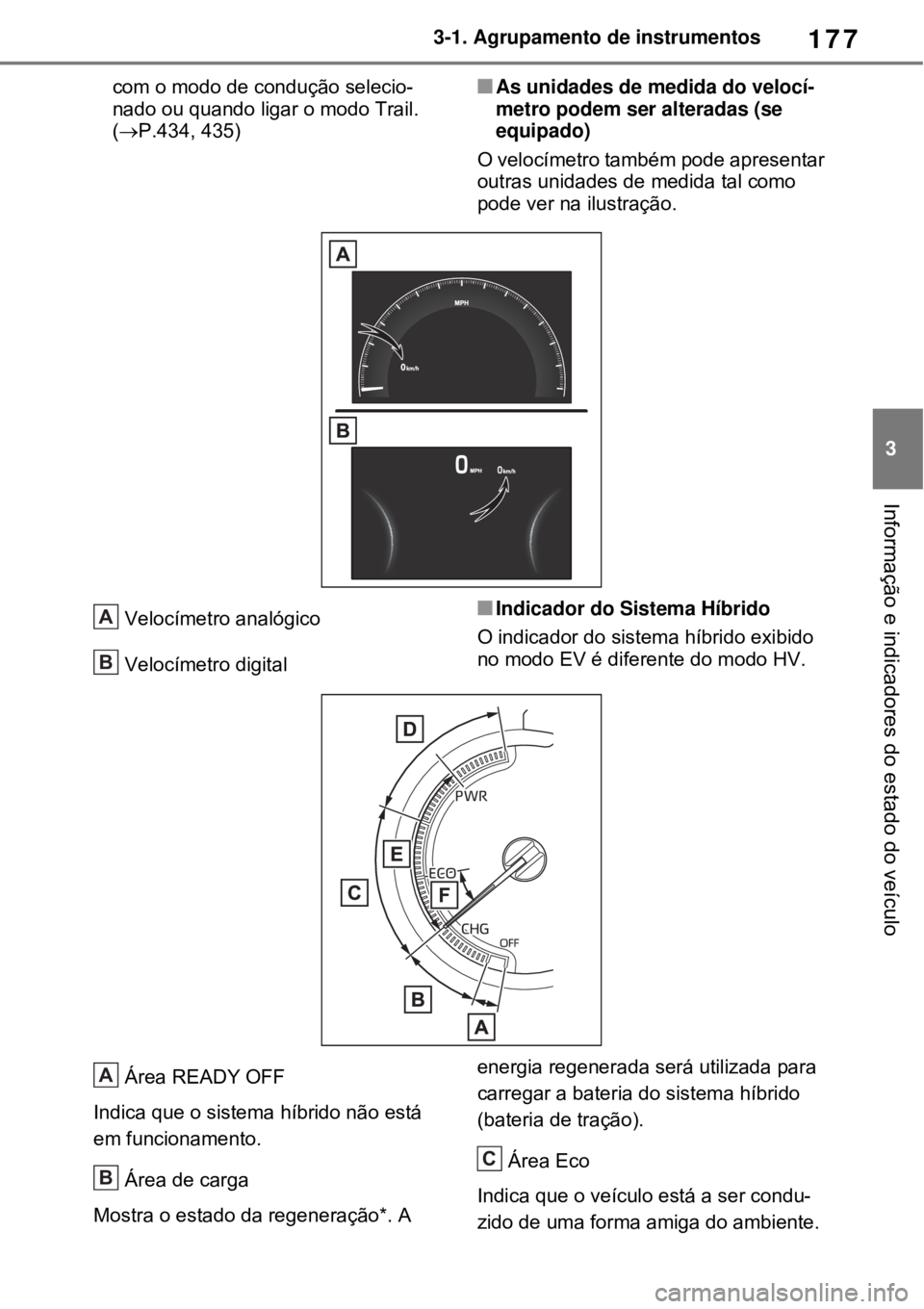

Velocímetro analógico
Velocímetro digital
Indicador do Sistema Híbrido
O indicador do sistema híbrido exibido
no modo EV é diferente do modo HV.
Área READY OFF
Indica que o sistema híbrido não está
em funcionamento.
Área de carga
Mostra o estado da regeneração*. A energia regenerada será utilizada para
carregar a bateria do sistema híbrido
(bateria de tração).
Área Eco
Indica que o veículo está a ser condu-
zido de uma forma amiga do ambiente.A
B
A
BC

1783-1. Agrupamento de instrumentos
Se mantiver o indicador dentro da área
Eco, terá uma condução mais ecoló-
gica.
Área Power
Indica que o âmbito de condução amiga
do ambiente está a ser excedido
(durante a condução com potência
máxima, etc.).
Área de condução EV (modo EV/
modo AUTO EV/HV)
Indica que o veículo está a ser condu-
zido utilizando apenas o motor elétrico
(motor de tração).
Área Híbrida Eco (modo HV)
Indica que o motor a gasolina não está
a ser usado com muita frequência.
O motor a gasolina para e reinicia auto-
maticamente mediante várias condições
*: Quando o termo “regeneração” for utili-
zado neste manual, refere-se à conver-
são da energia gerada pelo movimento
do veículo em energia elétrica.
Nas situações que se seguem, o Indica-
dor do Sistema Híbrido não funciona.
O indicador “READY” não está aceso.
A posição de engrenamento não é
nem D nem S.
Mostrador da temperatura exterior
Nas situações que se seguem, a tem-
peratura exterior apresentada pode
não ser a correta ou o mostrador pode
demorar mais tempo que o normal a
atualizar.
• Quando o veículo estiver parado
(incluindo quando utilizar “My Room
Mode”) ou a circular a uma velocidade
baixa (inferior a 20 km/h)
• Quando a temperatura exterior mudar
rapidamente (à entrada/saída de uma
garagem ou túnel, etc.)
Se a indicação “- -“, ou “E” for exibida,
o sistema pode estar avariado.Leve o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança.
Apresenta a temperatura exterior den-
tro de um âmbito de -40ºC a 50ºC.
Quando a temperatura exterior for
igual ou inferior a 3ºC, o indicador
pisca durante, cerca de, 10 segundos
e depois permanece aceso.
Mostrador de cristais líquidos
P.180
Configuração
As configurações (por ex., mostrador
dos medidores) podem ser alteradas no
ecrã do mostrador de informações
múltiplas. (P.186)
D
E
F
AVISO
O mostrador de informações a
baixas temperaturas
Aguarde um pouco até que o interior
do veículo aqueça antes de utilizar o
mostrador de cristais líquidos. Com
temperaturas extremamente baixas,
o monitor poderá responder lenta-
mente e as alterações de monitor
podem ser mais demoradas.
Por exemplo, existe um desfasa-
mento entre o engrenamento de uma
velocidade feito pelo condutor e o
momento em que este é apresentado
no mostrador. Este desfasamento
poderá levar o condutor a engrenar
novamente uma velocidade mais
baixa, causando uma rápida e exces-
siva travagem com o motor. Conse-
quentemente, poderá ocorrer um
acidente, resultando em morte ou
ferimentos.

179
3 3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículoSe pressionar o interruptor “ODO
TRIP” alterna entre o conta-quilóme-
tros, medidor de distâncias A, medi-
dor de distâncias B e a luminosidade
do agrupamento de instrumentos.
Quando o medidor de distâncias
for exibido, se pressionar o inter-
ruptor e o mantiver pressionado
reinicia o medidor de distâncias.
Quando o mostrador de controlo
da luminosidade do agrupa-
mento de instrumentos for exi-
bido, se pressionar o interruptor
e o mantiver pressionado ajusta
a luminosidade do agrupamento
de instrumentos.
Ajustar a luminosidade do agrupa-
mento de instrumentos
Pode ajustar os níveis de luminosidade
do agrupamento de instrumentos de forma independente quando ligar e des-
ligar as luzes de presença. Contudo,
quando a área circundante tiver ilumina-
ção suficiente (por exemplo, durante o
dia), se ligar as luzes de presença, a
luminosidade do agrupamento de instru-
mentos não altera.
O relógio pode ser ajustado no
mostrador de informações múlti-
plas ou no sistema de navega-
ção/multimédia.
Para mais informações, consulte o
Manual do Proprietário do Sistema
de Navegação e Multimédia” ou no
“Manual do Proprietário do Multi-
média”.
ATENÇÃO
Para evitar danos no motor e res-
petivos componentes
Se a mensagem “Engine Coolant
Temp High Stop in Safe Place See
Owner’s Manual” for exibida no
mostrador de informações múltiplas,
o motor pode ter sobreaquecido.
Nesse caso, pare imediatamente o
veículo num local seguro e verifique
o motor depois de este arrefecer
completamente. (P.611)
Utilizar o interruptor “ODO
TRIP”
Ajustar o relógio

1803-1. Agrupamento de instrumentos
A informação que se segue pode
ser visualizada no mostrador de
informações múltiplas.
Informações sobre os sistemas
de apoio à condução
Apresenta sinais que são reconhecidos
enquanto o sistema RSA (se equipado)
estiver em funcionamento. (P.372)
Quando os sistemas que se seguem
estiverem em funcionamento será apre-
sentada uma imagem e será selecio-
nado um ícone de menu exceto :
• LTA (Apoio ao reconhecimento do
traçado da faixa de rodagem) (se
equipado) (P.362)
• Controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama de
velocidades (se equipado) (P.376)• Controlo da velocidade de cruzeiro
(se equipado) (P.388)
• Limitador de velocidade (se equi-
pado) (P.391)
Área de visualização da infor-
mação
Pode visualizar várias informações,
selecionando um ícone de menu.
Para além disso, também serão apresen-
tados mostradores pop-up de aviso ou
sugestão/conselho em várias situações.

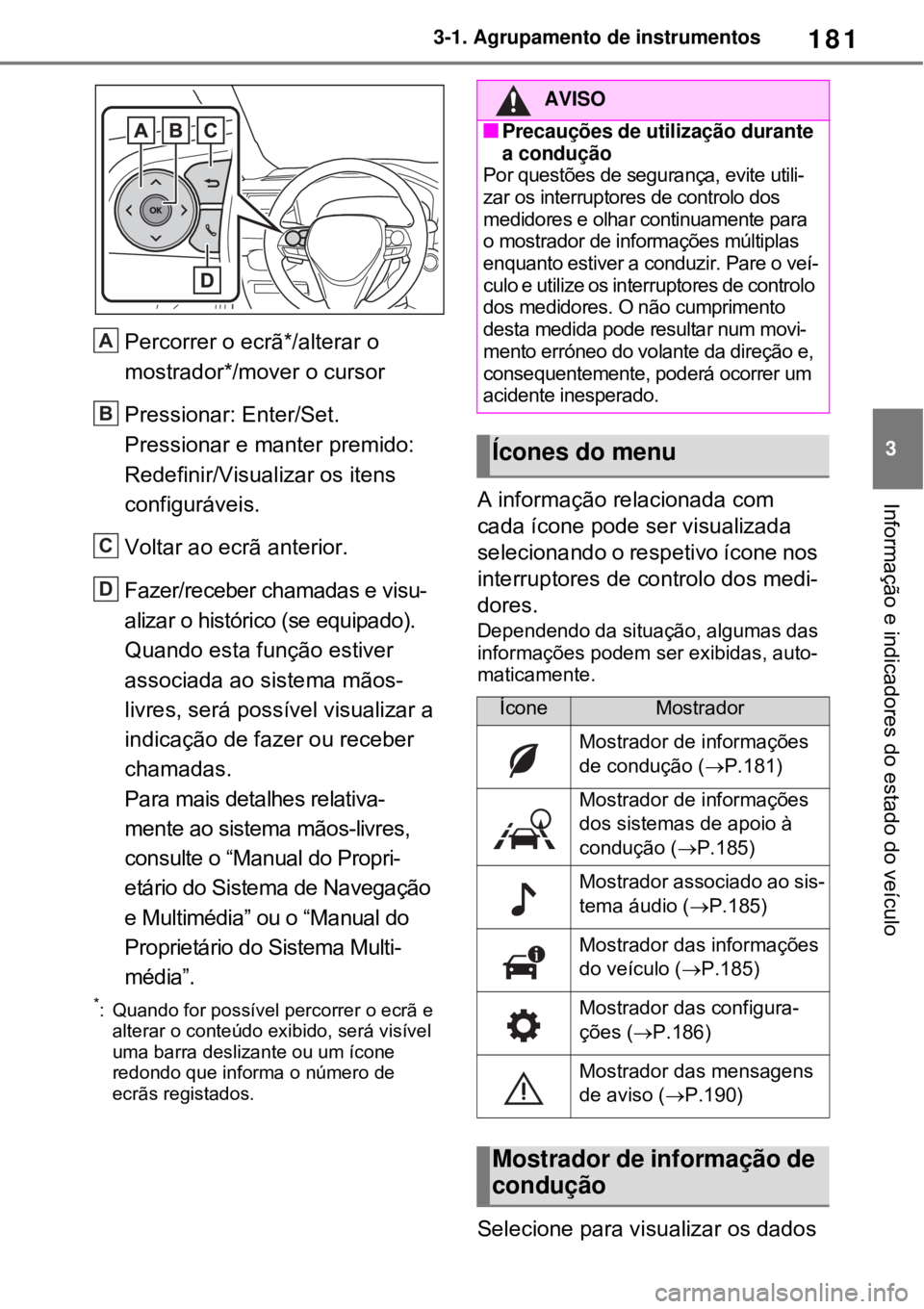

Ícones do menu (P.181)
O mostrador de informações múlti-
plas é apresentado quando
O interruptor Power estiver em ON (LIG.)
Quando alterar o modo de condu-
ção
A cor de fundo do mostrador de infor-
mações múltiplas altera de acordo
com o modo de condução selecio-
nado. (P.434)
A cor de fundo do mostrador de infor-
mações múltiplas altera, de acordo
com o modo de condução selecio-
nado ou quando ligar o modo Trail.
(P.434, 435)
Mostrador de cristais líquidos
Podem aparecer pequenas manchas ou
pontos de luz no mostrador. Este fenó-
meno é característico de mostradores
de cristais líquidos e não há qualquer
problema em continuar a usá-lo.
O mostrador de informações múlti-
plas é acionado utilizando os inter-
ruptores de controlo dos medidores.

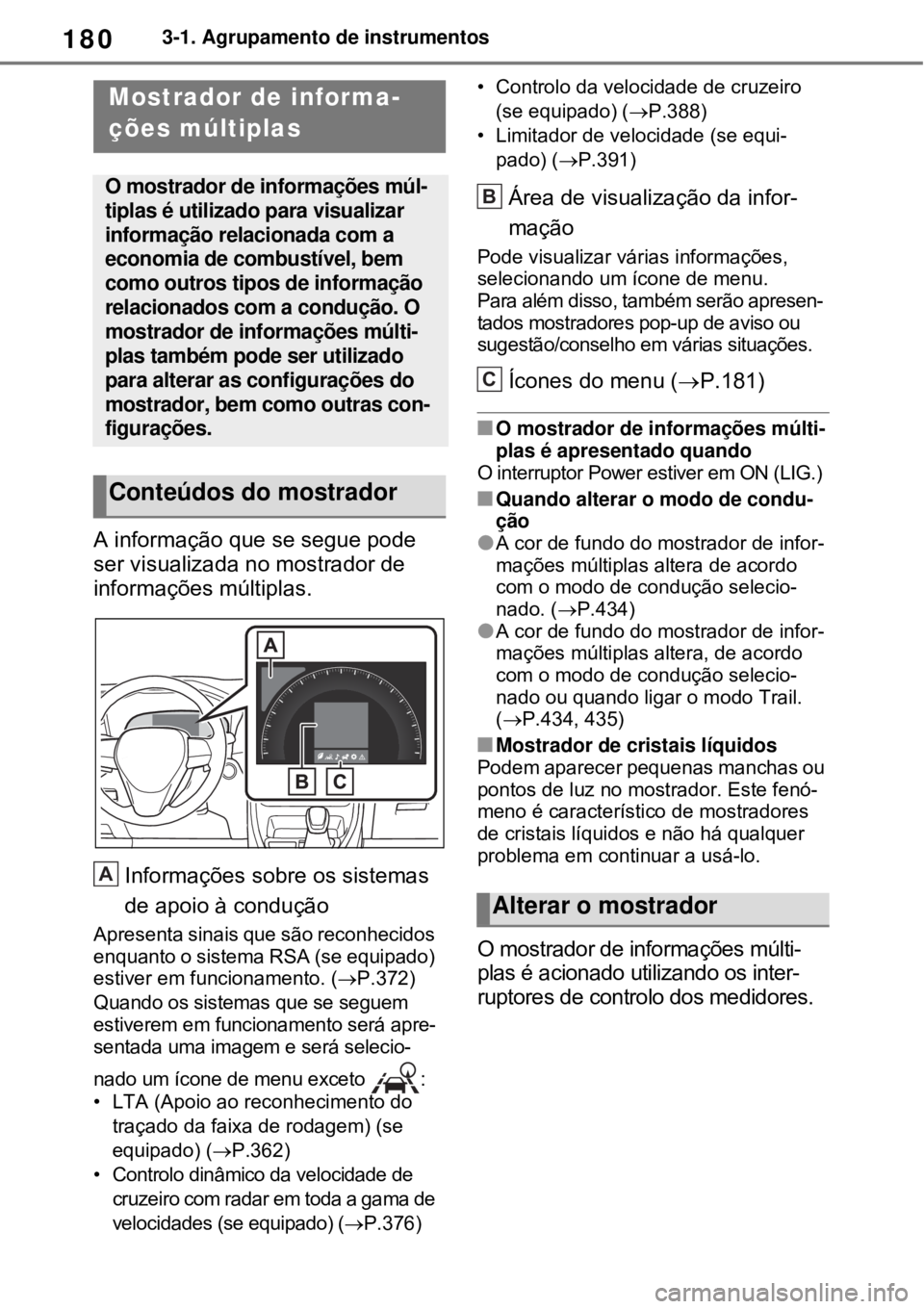

Mostrador de informa-
ções múltiplas
O mostrador de informações múl-
tiplas é utilizado para visualizar
informação relacionada com a
economia de combustível, bem
como outros tipos de informação
relacionados com a condução. O
mostrador de informações múlti-
plas também pode ser utilizado
para alterar as configurações do
mostrador, bem como outras con-
figurações.
Conteúdos do mostrador
A
Alterar o mostrador
B
C

181
3 3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
Percorrer o ecrã*/alterar o
mostrador*/mover o cursor
Pressionar: Enter/Set.
Pressionar e manter premido:
Redefinir/Visualizar os itens
configuráveis.
Voltar ao ecrã anterior.
Fazer/receber chamadas e visu-
alizar o histórico (se equipado).
Quando esta função estiver
associada ao sistema mãos-
livres, será possível visualizar a
indicação de fazer ou receber
chamadas.
Para mais detalhes relativa-
mente ao sistema mãos-livres,
consulte o “Manual do Propri-
etário do Sistema de Navegação
e Multimédia” ou o “Manual do
Proprietário do Sistema Multi-
média”.
*: Quando for possível percorrer o ecrã e
alterar o conteúdo exibido, será visível
uma barra deslizante ou um ícone
redondo que informa o número de
ecrãs registados.
A informação relacionada com
cada ícone pode ser visualizada
selecionando o respetivo ícone nos
interruptores de controlo dos medi-
dores.
Dependendo da situação, algumas das
informações podem ser exibidas, auto-
maticamente.
Selecione para visualizar os dados
A
B
C
D
AVISO
Precauções de utilização durante
a condução
Por questões de segurança, evite utili-
zar os interruptores de controlo dos
medidores e olhar continuamente para
o mostrador de informações múltiplas
enquanto estiver a conduzir. Pare o veí-
culo e utilize os interruptores de controlo
dos medidores. O não cumprimento
desta medida pode resultar num movi-
mento erróneo do volante da direção e,
consequentemente, poderá ocorrer um
acidente inesperado.
Ícones do menu
ÍconeMostrador
Mostrador de informações
de condução (P.181)
Mostrador de informações
dos sistemas de apoio à
condução (P.185)
Mostrador associado ao sis-
tema áudio (P.185)
Mostrador das informações
do veículo (P.185)
Mostrador das configura-
ções (P.186)
Mostrador das mensagens
de aviso (P.190)
Mostrador de informação de
condução

1823-1. Agrupamento de instrumentos
de consumo de combustível de
várias formas.

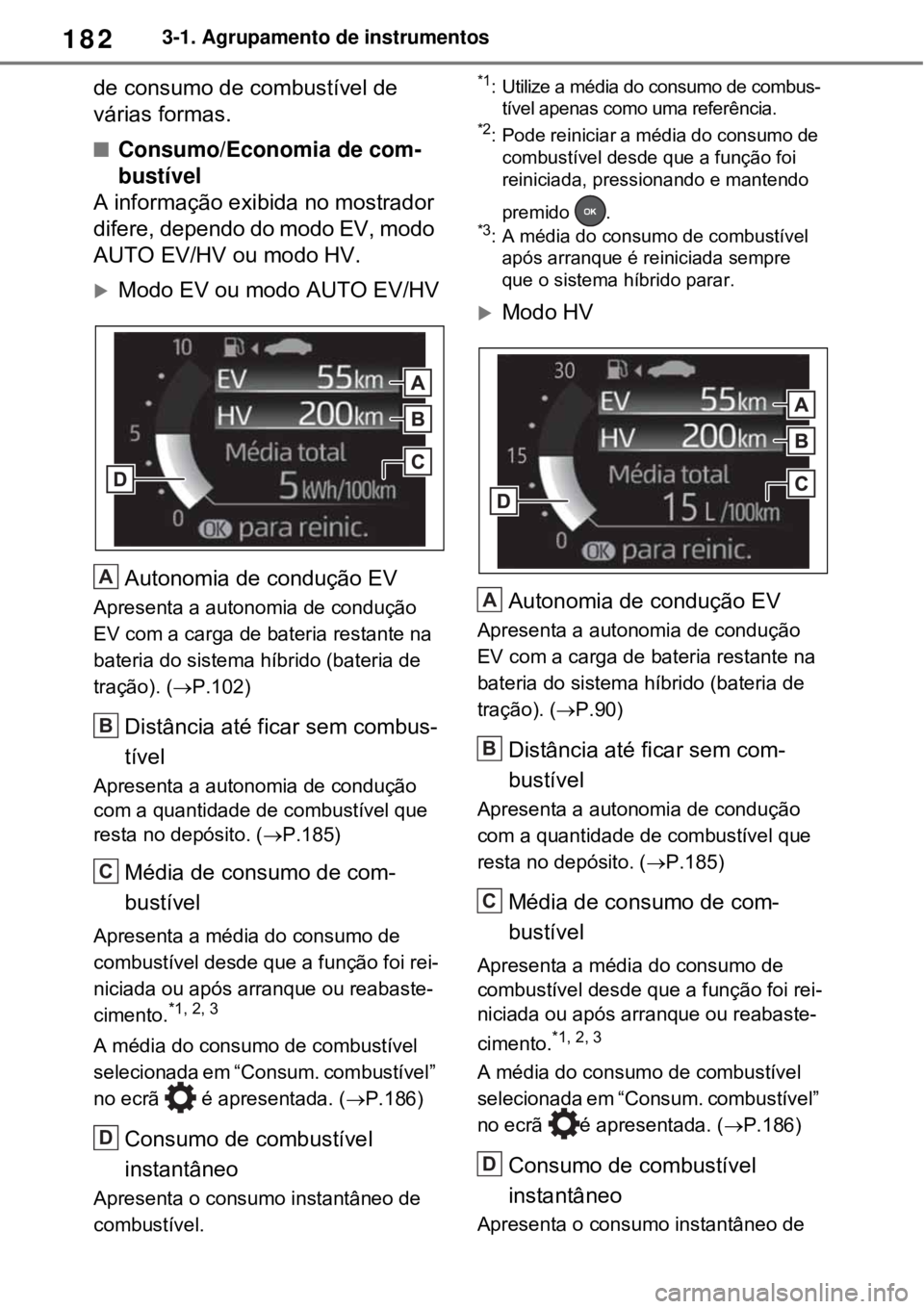

Consumo/Economia de com-
bustível
A informação exibida no mostrador
difere, dependo do modo EV, modo
AUTO EV/HV ou modo HV.
Modo EV ou modo AUTO EV/HV
Autonomia de condução EV
Apresenta a autonomia de condução
EV com a carga de bateria restante na
bateria do sistema híbrido (bateria de
tração). (P.102)
Distância até ficar sem combus-
tível
Apresenta a autonomia de condução
com a quantidade de combustível que
resta no depósito. (P.185)
Média de consumo de com-
bustível
Apresenta a média do consumo de
combustível desde que a função foi rei-
niciada ou após arranque ou reabaste-
cimento.
*1, 2, 3
A média do consumo de combustível
selecionada em “Consum. combustível”
no ecrã é apresentada. (P.186)
Consumo de combustível
instantâneo
Apresenta o consumo instantâneo de
combustível.
*1: Utilize a média do consumo de combus-
tível apenas como uma referência.
*2: Pode reiniciar a média do consumo de
combustível desde que a função foi
reiniciada, pressionando e mantendo
premido .
*3: A média do consumo de combustível
após arranque é reiniciada sempre
que o sistema híbrido parar.
Modo HV
Autonomia de condução EV
Apresenta a autonomia de condução
EV com a carga de bateria restante na
bateria do sistema híbrido (bateria de
tração). (P.90)
Distância até ficar sem com-
bustível
Apresenta a autonomia de condução
com a quantidade de combustível que
resta no depósito. (P.185)
Média de consumo de com-
bustível
Apresenta a média do consumo de
combustível desde que a função foi rei-
niciada ou após arranque ou reabaste-
cimento.
*1, 2, 3
A média do consumo de combustível
selecionada em “Consum. combustível”
no ecrã é apresentada. (P.186)
Consumo de combustível
instantâneo
Apresenta o consumo instantâneo de
A
B
C
D
A
B
C
D

183
3 3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
combustível
*1: Utilize a média do consumo de com-
bustível apenas como uma referên-
cia.
*2: Pode reiniciar a média do consumo
de combustível desde que a função
foi reiniciada, pressionando e man-
tendo premido .
*3: A média do consumo de combustí-
vel após arranque é reiniciada sem-
pre que o sistema híbrido parar.

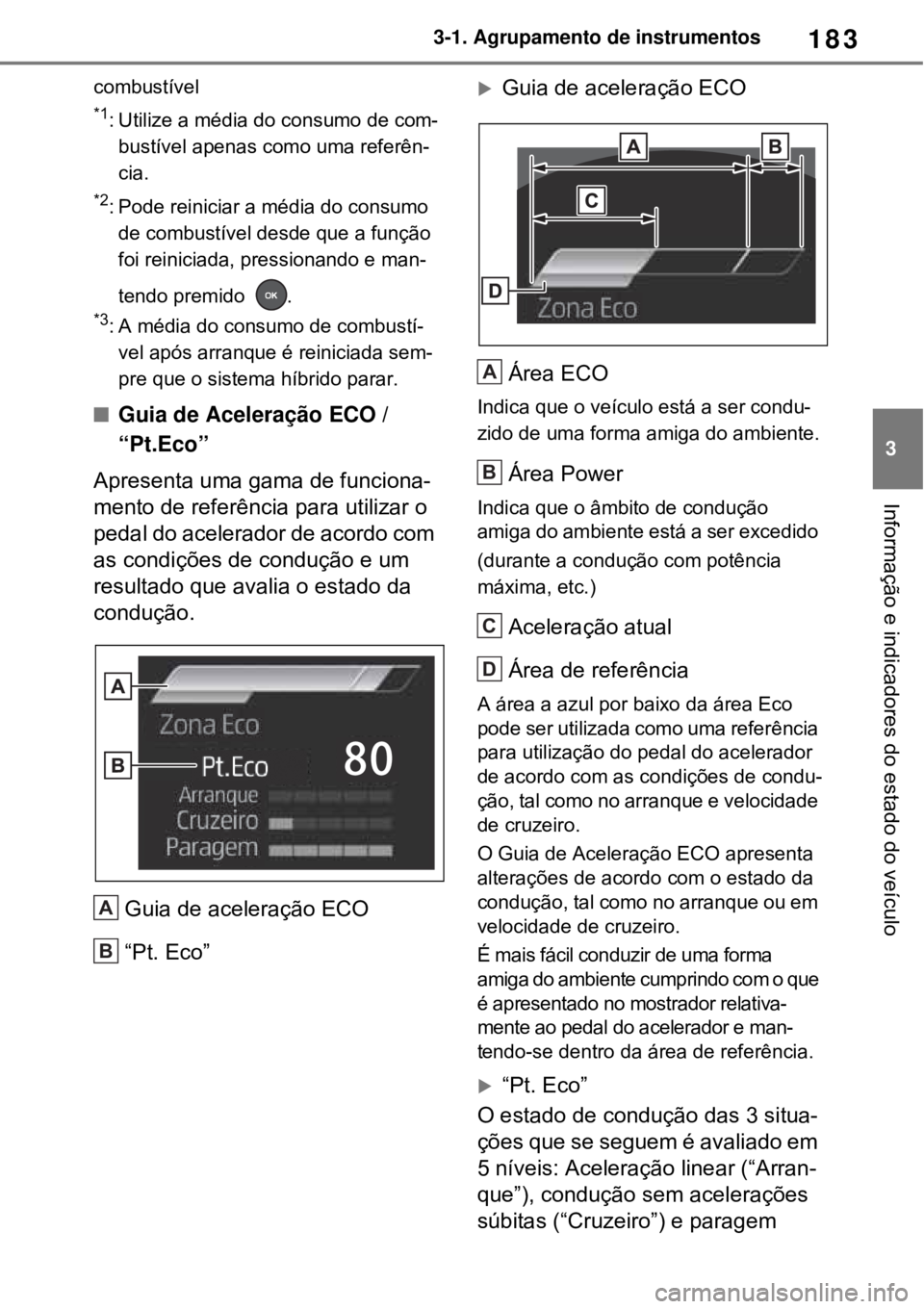

Guia de Aceleração ECO /
“Pt.Eco”
Apresenta uma gama de funciona-
mento de referência para utilizar o
pedal do acelerador de acordo com
as condições de condução e um
resultado que avalia o estado da
condução.
Guia de aceleração ECO
“Pt. Eco”
Guia de aceleração ECO
Área ECO
Indica que o veículo está a ser condu-
zido de uma forma amiga do ambiente.
Área Power
Indica que o âmbito de condução
amiga do ambiente está a ser excedido
(durante a condução com potência
máxima, etc.)
Aceleração atual
Área de referência
A área a azul por baixo da área Eco
pode ser utilizada como uma referência
para utilização do pedal do acelerador
de acordo com as condições de condu-
ção, tal como no arranque e velocidade
de cruzeiro.
O Guia de Aceleração ECO apresenta
alterações de acordo com o estado da
condução, tal como no arranque ou em
velocidade de cruzeiro.
É mais fácil conduzir de uma forma
amiga do ambiente cumprindo com o que
é apresentado no mostrador relativa-
mente ao pedal do acelerador e man-
tendo-se dentro da área de referência.

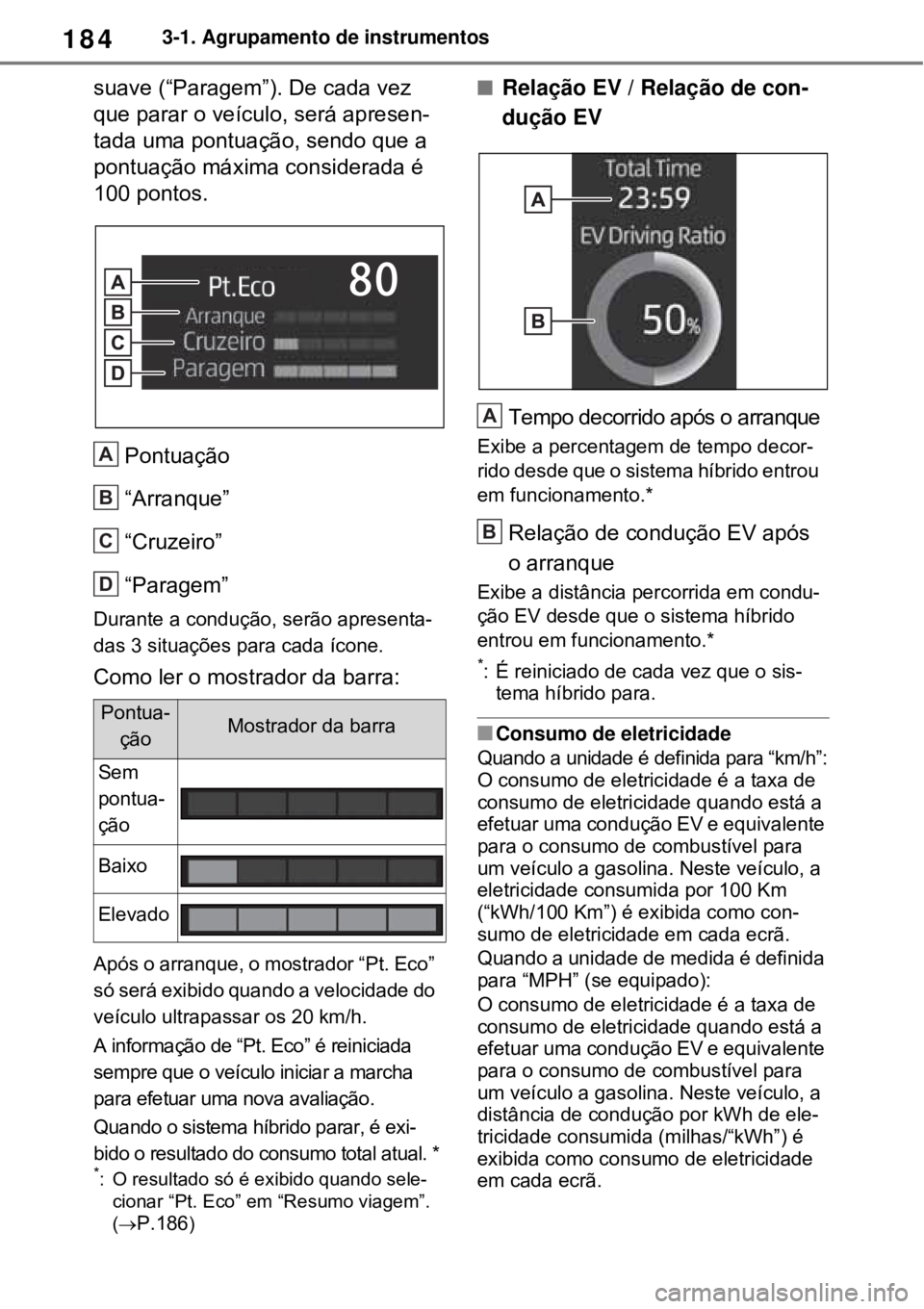

“Pt. Eco”
O estado de condução das 3 situa-
ções que se seguem é avaliado em
5 níveis: Aceleração linear (“Arran-
que”), condução sem acelerações
súbitas (“Cruzeiro”) e paragem
A
B
A
B
C
D

1843-1. Agrupamento de instrumentos
suave (“Paragem”). De cada vez
que parar o veículo, será apresen-
tada uma pontuação, sendo que a
pontuação máxima considerada é
100 pontos.
Pontuação
“Arranque”
“Cruzeiro”
“Paragem”
Durante a condução, serão apresenta-
das 3 situações para cada ícone.
Como ler o mostrador da barra:
Após o arranque, o mostrador “Pt. Eco”
só será exibido quando a velocidade do
veículo ultrapassar os 20 km/h.
A informação de “Pt. Eco” é reiniciada
sempre que o veículo iniciar a marcha
para efetuar uma nova avaliação.
Quando o sistema híbrido parar, é exi-
bido o resultado do consumo total atual. *
*: O resultado só é exibido quando sele-
cionar “Pt. Eco” em “Resumo viagem”.
(
P.186)
Relação EV / Relação de con-
dução EV
Tempo decorrido após o arranque
Exibe a percentagem de tempo decor-
rido desde que o sistema híbrido entrou
em funcionamento.*
Relação de condução EV após
o arranque
Exibe a distância percorrida em condu-
ção EV desde que o sistema híbrido
entrou em funcionamento.*
*: É reiniciado de cada vez que o sis-
tema híbrido para.
Consumo de eletricidade
Quando a unidade é definida para “km/h”:
O consumo de eletricidade é a taxa de
consumo de eletricidade quando está a
efetuar uma condução EV e equivalente
para o consumo de combustível para
um veículo a gasolina. Neste veículo, a
eletricidade consumida por 100 Km
(“kWh/100 Km”) é exibida como con-
sumo de eletricidade em cada ecrã.
Quando a unidade de medida é definida
para “MPH” (se equipado):
O consumo de eletricidade é a taxa de
consumo de eletricidade quando está a
efetuar uma condução EV e equivalente
para o consumo de combustível para
um veículo a gasolina. Neste veículo, a
distância de condução por kWh de ele-
tricidade consumida (milhas/“kWh”) é
exibida como consumo de eletricidade
em cada ecrã.Pontua-
çãoMostrador da barra
Sem
pontua-
ção
Baixo
Elevado
A
B
C
D
A
B
