TOYOTA RAV4 PHEV 2021 Návod na použitie (in Slovakian)

609
8
8-2. Postupy v prípade núdze
Keď nastanú problémy

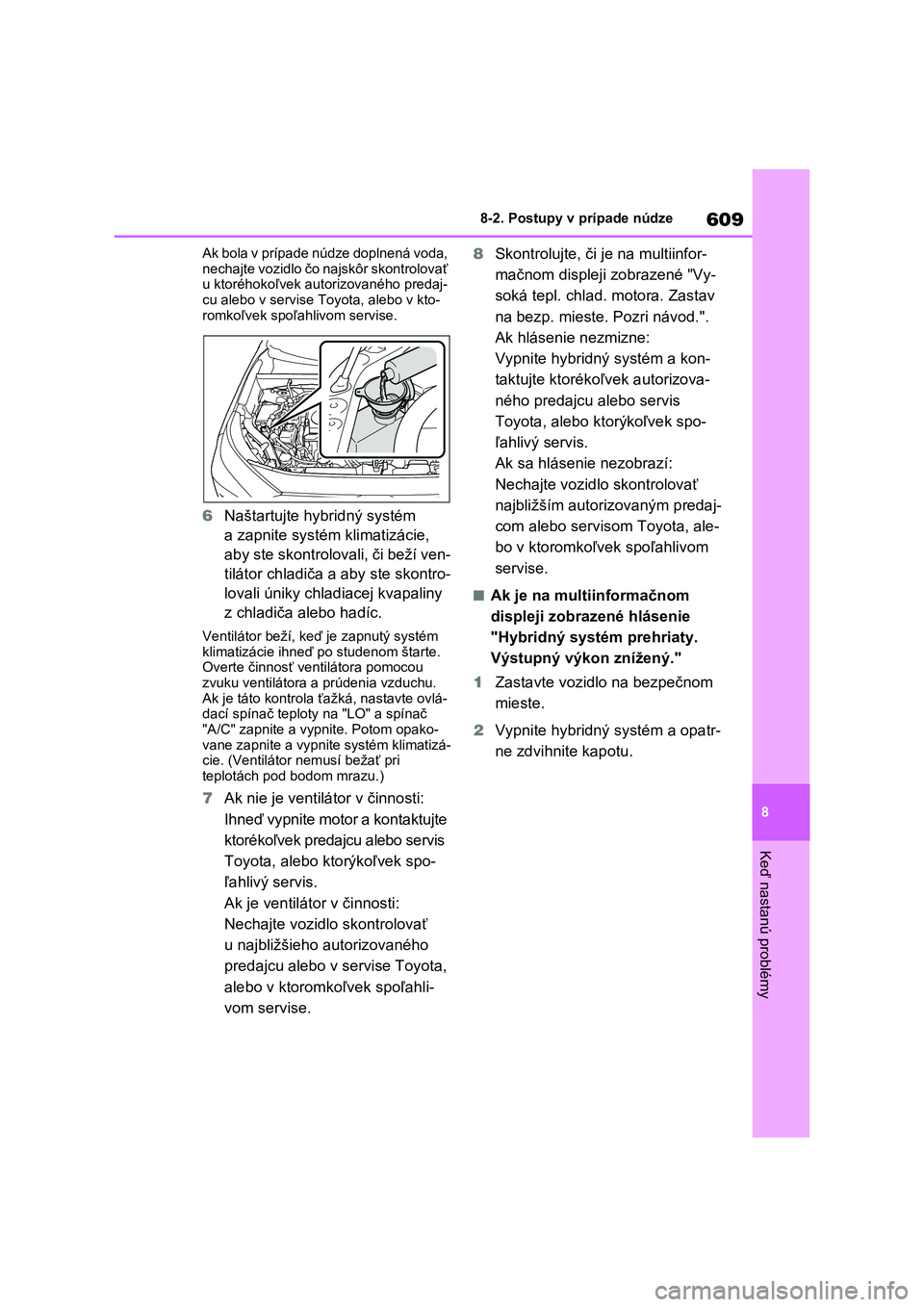

Ak bola v prípade núdze doplnená voda,
nechajte vozidlo čo najskôr skontrolovať u ktoréhokoľvek aut orizovaného predaj-
cu alebo v servise Toyota, alebo v kto-
romkoľvek spoľah livom servise.
6Naštartujte hybridný systém
a zapnite systém klimatizácie,
aby ste skontrolovali, či beží ven-
tilátor chladiča a aby ste skontro-
lovali úniky chladiacej kvapaliny
z chladiča alebo hadíc.
Ventilátor beží, keď je zapnutý systém
klimatizácie ihneď po studenom štarte. Overte činnosť ventilátora pomocou
zvuku ventilátora a prúdenia vzduchu.
Ak je táto kontrola ťa žká, nastavte ovlá- dací spínač teploty na "LO" a spínač
"A/C" zapnite a vypnite. Potom opako-
vane zapnite a vypnite systém klimatizá- cie. (Ventilátor nemusí bežať pri
teplotách pod bodom mrazu.)
7 Ak nie je ventilátor v činnosti:
Ihneď vypnite motor a kontaktujte
ktorékoľvek predajcu alebo servis
Toyota, alebo ktorýkoľvek spo-
ľahlivý servis.
Ak je ventilátor v činnosti:
Nechajte vozidlo skontrolovať
u najbližšieho autorizovaného
predajcu alebo v servise Toyota,
alebo v ktoromkoľvek spoľahli-
vom servise.
8 Skontrolujte, či je na multiinfor-
mačnom displeji zobrazené "Vy-
soká tepl. chlad. motora. Zastav
na bezp. mieste. Pozri návod.".
Ak hlásenie nezmizne:
Vypnite hybridný systém a kon-
taktujte ktorékoľvek autorizova-
ného predajcu alebo servis
Toyota, alebo ktorýkoľvek spo-
ľahlivý servis.
Ak sa hlásenie nezobrazí:
Nechajte vozidlo skontrolovať
najbližším autorizovaným predaj-
com alebo servis om Toyota, ale-
bo v ktoromkoľvek spoľahlivom
servise.
■Ak je na multiinformačnom
displeji zobrazené hlásenie
"Hybridný systém prehriaty.
Výstupný výkon znížený."
1 Zastavte vozidlo na bezpečnom
mieste.
2 Vypnite hybridný systém a opatr-
ne zdvihnite kapotu.

6108-2. Postupy v prípade núdze

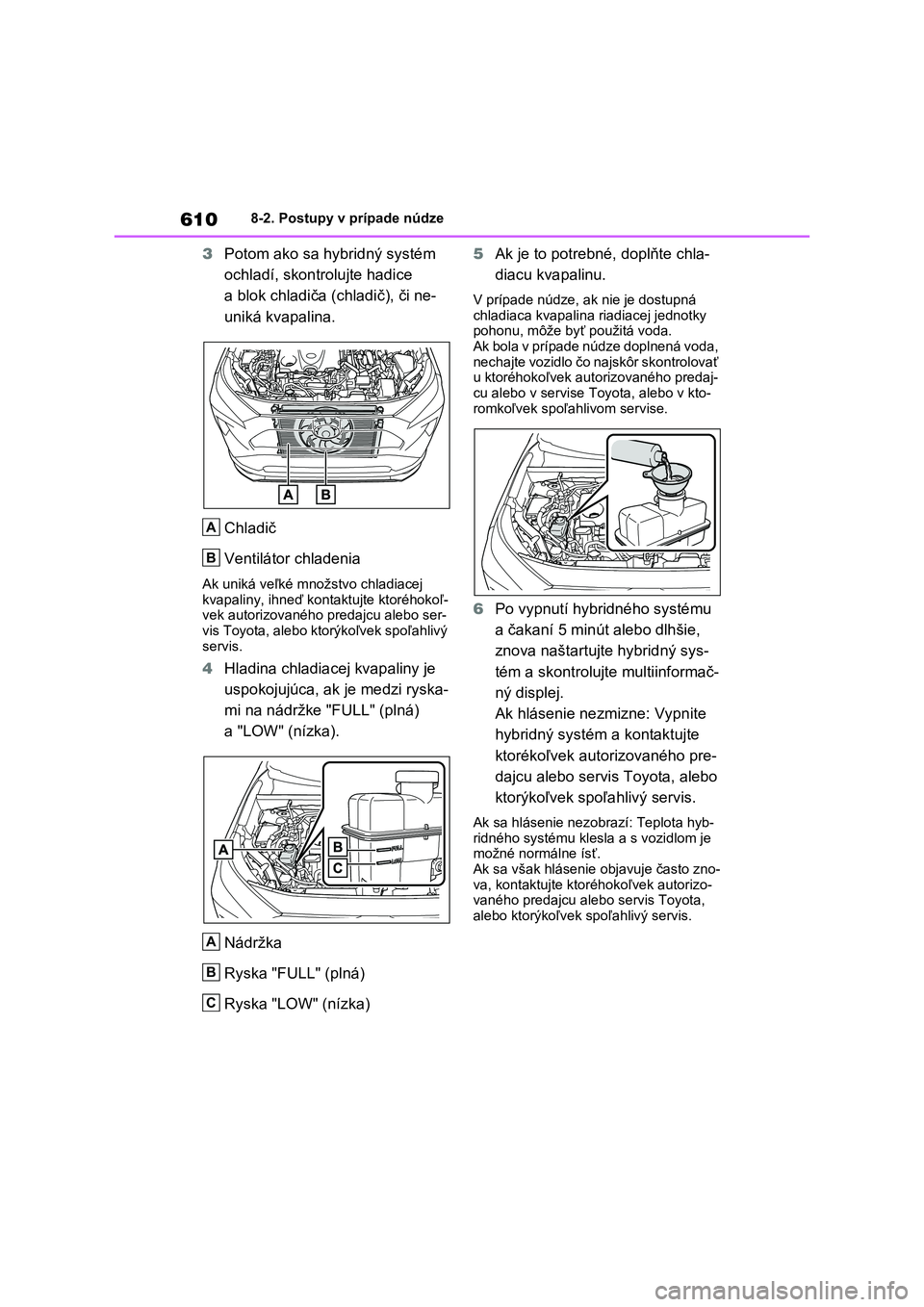

3Potom ako sa hybridný systém
ochladí, skontrolujte hadice
a blok chladiča (chladič), či ne-
uniká kvapalina.
Chladič
Ventilátor chladenia
Ak uniká veľké množstvo chladiacej
kvapaliny, ihneď kontaktujte ktoréhokoľ- vek autorizovaného predajcu alebo ser-
vis Toyota, alebo ktorýkoľvek spoľahlivý
servis.
4 Hladina chladiacej kvapaliny je
uspokojujúca, ak je medzi ryska-
mi na nádržke "FULL" (plná)
a "LOW" (nízka).
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
5 Ak je to potrebné, doplňte chla-
diacu kvapalinu.
V prípade núdze, ak nie je dostupná
chladiaca kvapalina riadiacej jednotky pohonu, môže byť použitá voda.
Ak bola v prípade núdze doplnená voda,
nechajte vozidlo čo najskôr skontrolovať u ktoréhokoľvek aut orizovaného predaj-
cu alebo v servise Toyota, alebo v kto-
romkoľvek spoľahlivom servise.
6 Po vypnutí hybridného systému
a čakaní 5 minút alebo dlhšie,
znova naštartujt e hybridný sys-
tém a skontrolujte multiinformač-
ný displej.
Ak hlásenie nezmizne: Vypnite
hybridný systém a kontaktujte
ktorékoľvek autorizovaného pre-
dajcu alebo servis Toyota, alebo
ktorýkoľvek spoľahlivý servis.
Ak sa hlásenie nezob razí: Teplota hyb-
ridného systému klesla a s vozidlom je možné normálne ísť.
Ak sa však hlásenie objavuje často zno-
va, kontaktujte ktoréhokoľvek autorizo- vaného predajcu alebo servis Toyota,
alebo ktorýkoľvek spoľahlivý servis.
A
B
A
B
C

611
8
8-2. Postupy v prípade núdze
Keď nastanú problémy

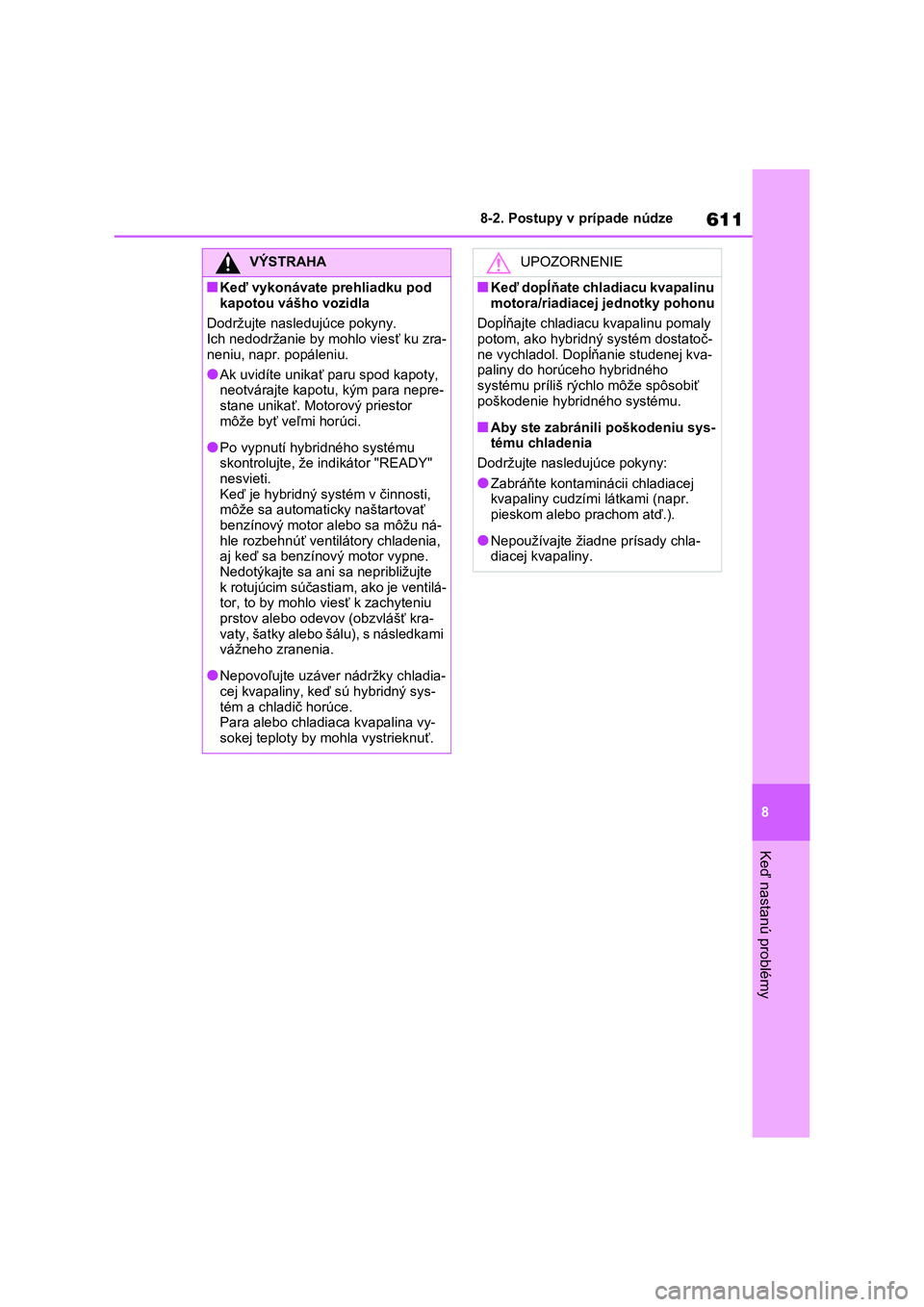

VÝSTRAHA
■Keď vykonávate prehliadku pod
kapotou vášho vozidla
Dodržujte nasledujúce pokyny. Ich nedodržanie by mohlo viesť ku zra-
neniu, napr. popáleniu.
●Ak uvidíte unikať paru spod kapoty, neotvárajte kapotu, kým para nepre-
stane unikať. Motorový priestor
môže byť veľmi horúci.
●Po vypnutí hybridného systému
skontrolujte, že indikátor "READY"
nesvieti. Keď je hybridný syst ém v činnosti,
môže sa automati cky naštartovať
benzínový motor alebo sa môžu ná- hle rozbehnúť ventilátory chladenia,
aj keď sa benzí nový motor vypne.
Nedotýkajte sa ani s a nepribližujte k rotujúcim súčastia m, ako je ventilá-
tor, to by mohlo viesť k zachyteniu
prstov alebo odevov (obzvlášť kra- vaty, šatky alebo šálu), s následkami
vážneho zranenia.
●Nepovoľujte uzáver nádržky chladia-
cej kvapaliny, keď sú hybridný sys-
tém a chladič horúce. Para alebo chladiaca kvapalina vy-
sokej teploty by m ohla vystrieknuť.
UPOZORNENIE
■Keď dopĺňate chladiacu kvapalinu
motora/riadiacej jednotky pohonu
Dopĺňajte chladiacu kvapalinu pomaly potom, ako hybridný systém dostatoč-
ne vychladol. Dopĺňanie studenej kva-
paliny do horúceho hybridného systému príliš rýchlo môže spôsobiť
poškodenie hybridného systému.
■Aby ste zabránil i poškodeniu sys- tému chladenia
Dodržujte nasledujúce pokyny:
●Zabráňte kontaminácii chladiacej kvapaliny cudzími látkami (napr.
pieskom alebo prachom atď.).
●Nepoužívajte žiadne prísady chla-
diacej kvapaliny.

6128-2. Postupy v prípade núdze

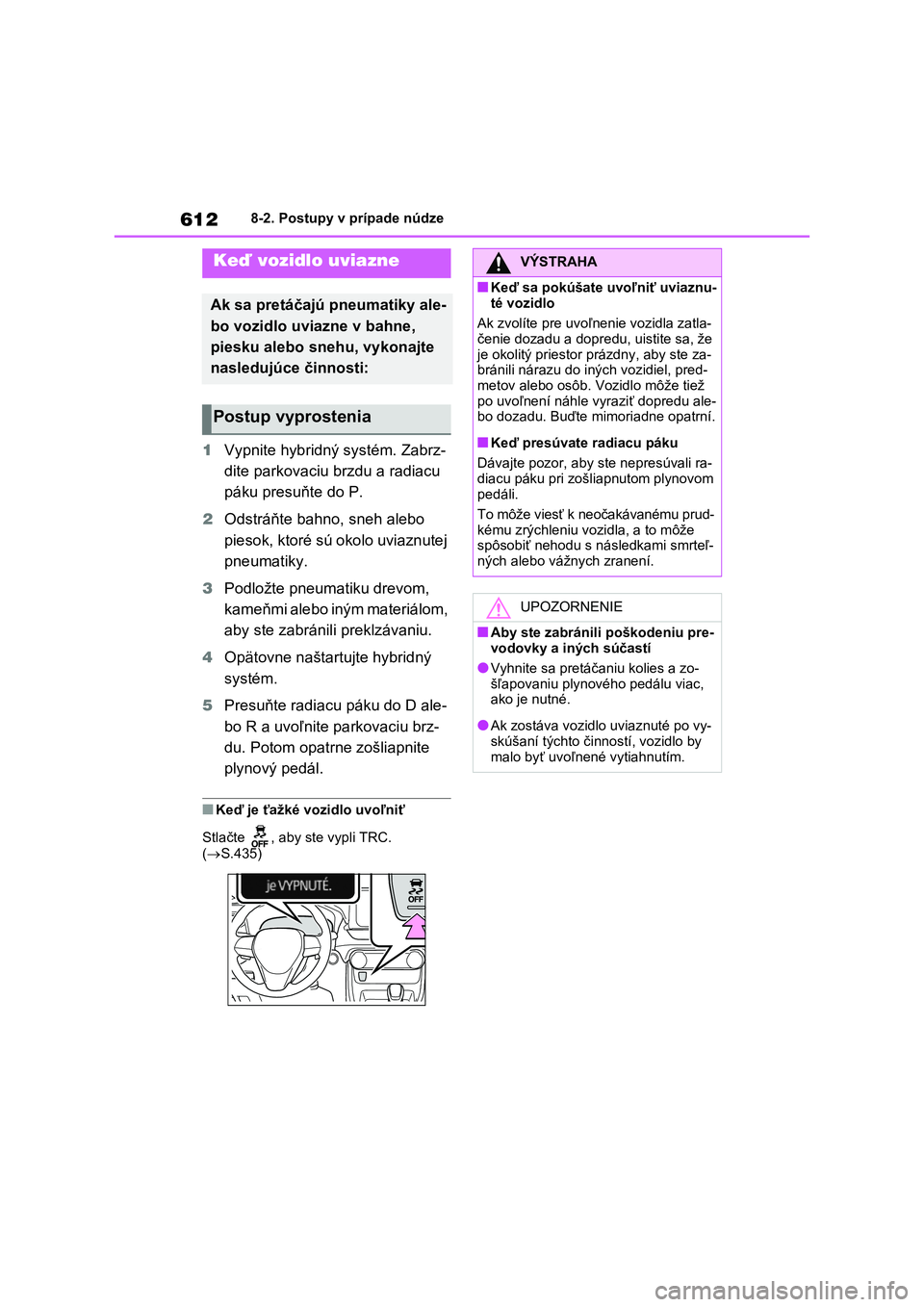

1Vypnite hybridný systém. Zabrz-
dite parkovaciu brzdu a radiacu
páku presuňte do P.
2 Odstráňte bahno, sneh alebo
piesok, ktoré sú okolo uviaznutej
pneumatiky.
3 Podložte pneumatiku drevom,
kameňmi alebo iným materiálom,
aby ste zabránili preklzávaniu.
4 Opätovne naštartujte hybridný
systém.
5 Presuňte radiacu páku do D ale-
bo R a uvoľnite parkovaciu brz-
du. Potom opatrne zošliapnite
plynový pedál.
■Keď je ťažké vozidlo uvoľniť
Stlačte , aby s te vypli TRC.
( S.435)
Keď vozidlo uviazne
Ak sa pretáčajú pneumatiky ale-
bo vozidlo uvia zne v bahne,
piesku alebo snehu, vykonajte
nasledujúce činnosti:
Postup vyprostenia
VÝSTRAHA
■Keď sa pokúšate uvoľniť uviaznu-
té vozidlo
Ak zvolíte pre uvoľnenie vozidla zatla- čenie dozadu a dopr edu, uistite sa, že
je okolitý priestor p rázdny, aby ste za-
bránili nárazu do iných vozidiel, pred- metov alebo osôb. Vozidlo môže tiež
po uvoľnení náhle vyraziť dopredu ale-
bo dozadu. Buďte m imoriadne opatrní.
■Keď presúvate radiacu páku
Dávajte pozor, aby s te nepresúvali ra-
diacu páku pri zoš liapnutom plynovom pedáli.
To môže viesť k neočakávanému prud-
kému zrýchleniu vozidla, a to môže spôsobiť nehodu s následkami smrteľ-
ných alebo vážnych zranení.
UPOZORNENIE
■Aby ste zabránili poškodeniu pre-
vodovky a iných súčastí
●Vyhnite sa pretáčan iu kolies a zo-
šľapovaniu plynového pedálu viac, ako je nutné.
●Ak zostáva vozidlo uviaznuté po vy-skúšaní týchto činností, vozidlo by
malo byť uvoľnené vytiahnutím.

9
613
9

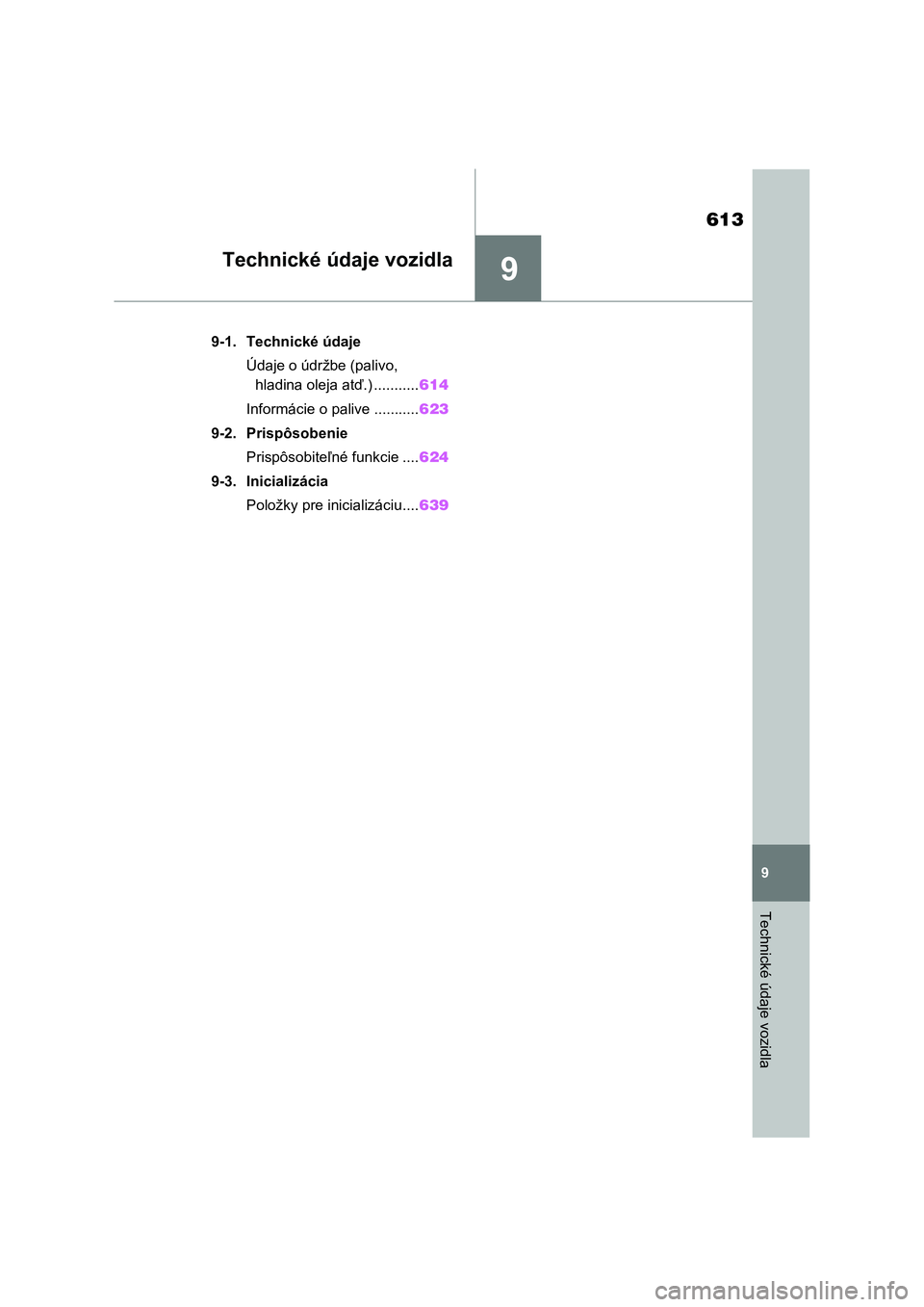

Technické údaje vozidla
Technické údaje vozidla
9-1. Technické údaje
Údaje o údržbe (palivo,
hladina oleja atď.) ........... 614
Informácie o palive ........... 623
9-2. Prispôsobenie
Prispôsobiteľné funkcie .... 624
9-3. Inicializácia
Položky pre inicializáciu.... 639

6149-1. Technické údaje
9-1.Technické údaje
*: Nenaložené vozidlo

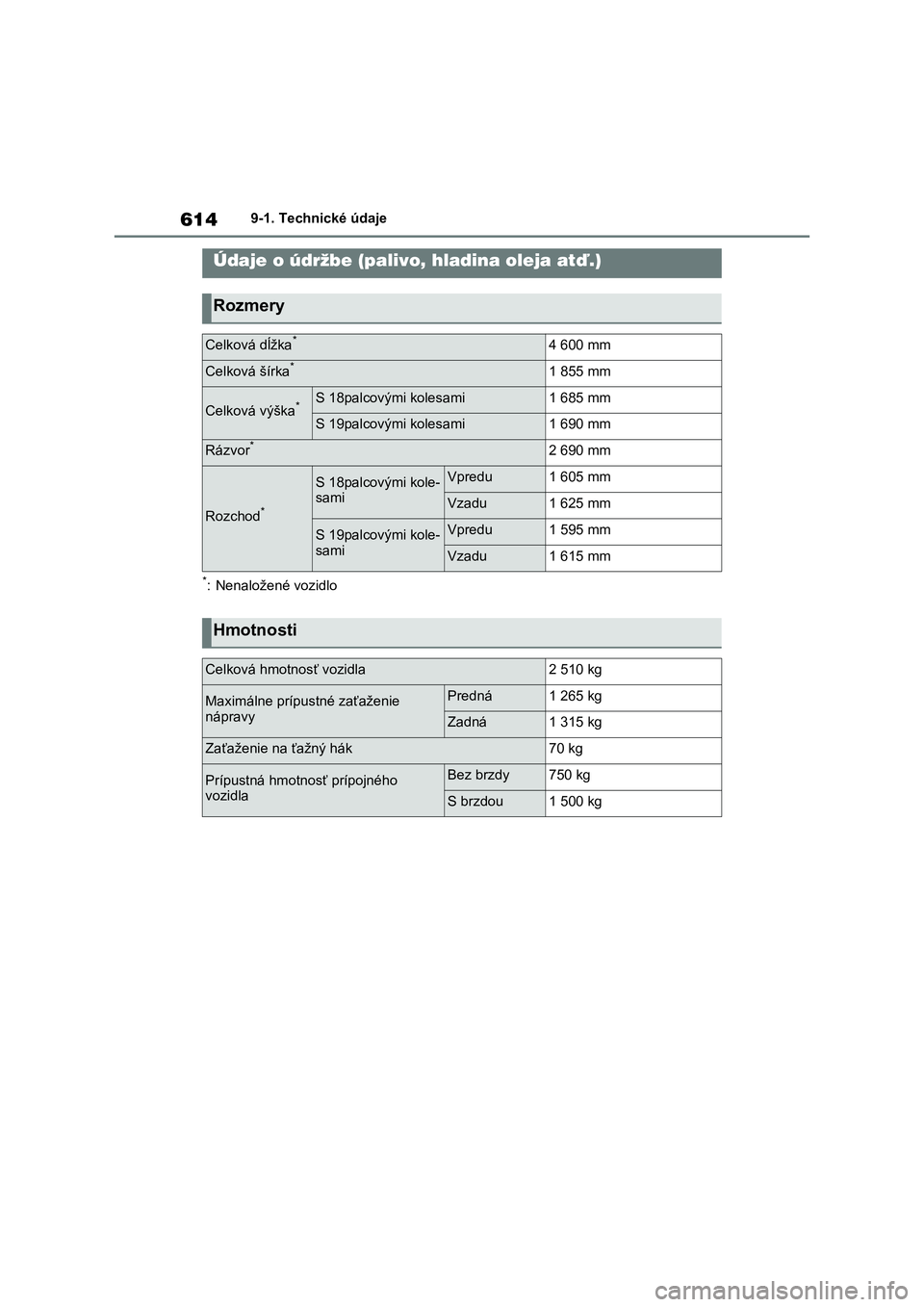

Údaje o údržbe (palivo, hladina oleja atď.)
Rozmery
Celková dĺžka*4 600 mm
Celková šírka*1 855 mm
Celková výška*S 18palcovými kolesami1 685 mm
S 19palcovými kolesami1 690 mm
Rázvor*2 690 mm
Rozchod*
S 18palcovými kole-
sami
Vpredu1 605 mm
Vzadu1 625 mm
S 19palcovými kole-
sami
Vpredu1 595 mm
Vzadu1 615 mm
Hmotnosti
Celková hmotnosť vozidla2 510 kg
Maximálne prípustné zaťaženie
nápravy
Predná1 265 kg
Zadná1 315 kg
Zaťaženie na ťažný hák70 kg
Prípustná hmotnosť prípojného
vozidla
Bez brzdy750 kg
S brzdou1 500 kg

615
9
9-1. Technické údaje
Technické údaje vozidla

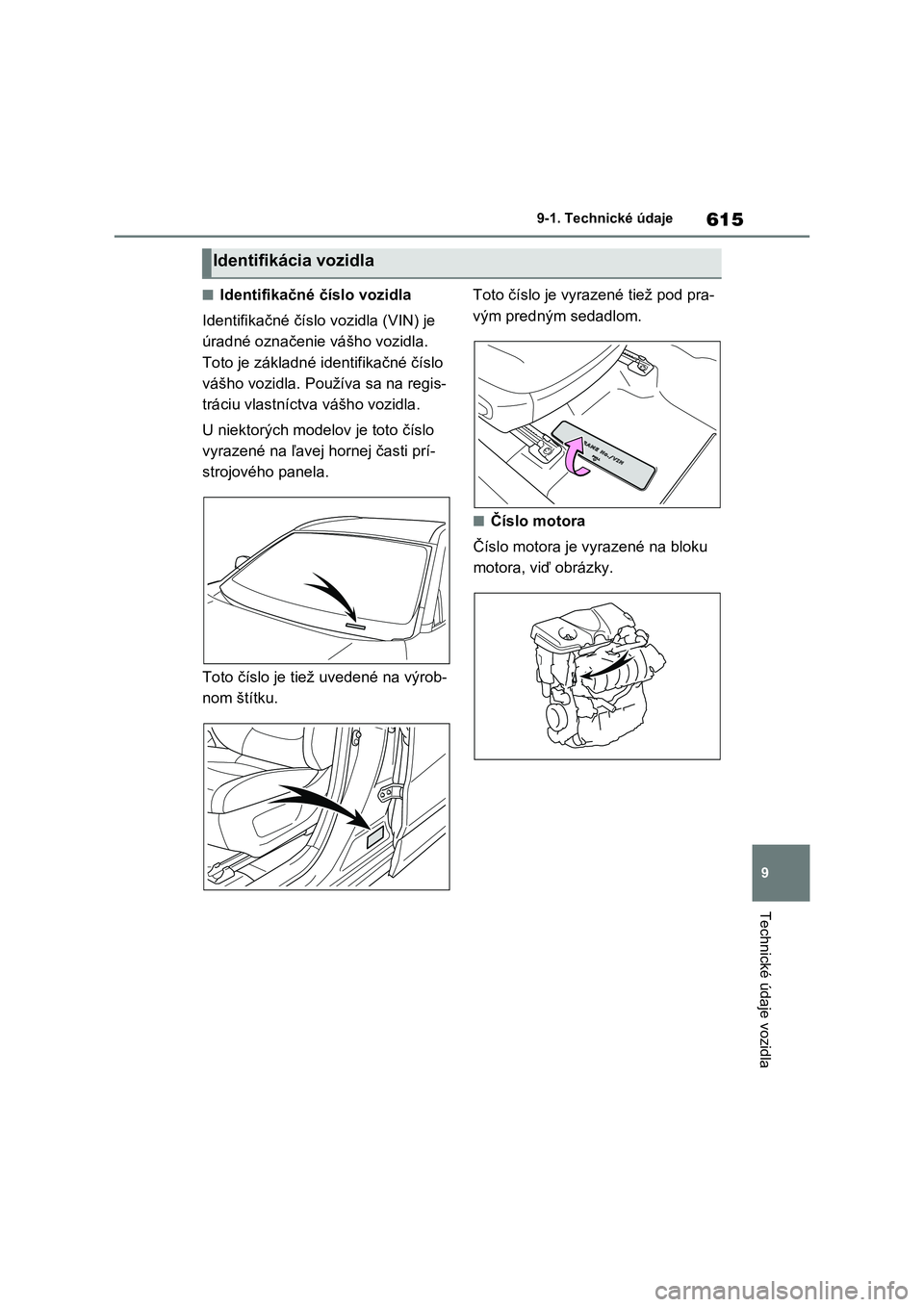

■Identifikačné č íslo vozidla
Identifikačné číslo vozidla (VIN) je
úradné označenie vášho vozidla.
Toto je základné identifikačné číslo
vášho vozidla. Použ íva sa na regis-
tráciu vlastníctva vášho vozidla.
U niektorých modelov je toto číslo
vyrazené na ľavej hornej časti prí-
strojového panela.
Toto číslo je tiež uvedené na výrob-
nom štítku.
Toto číslo je vyra zené tiež pod pra-
vým predným sedadlom.
■Číslo motora
Číslo motora je vy razené na bloku
motora, viď obrázky.
Identifikácia vozidla

6169-1. Technické údaje

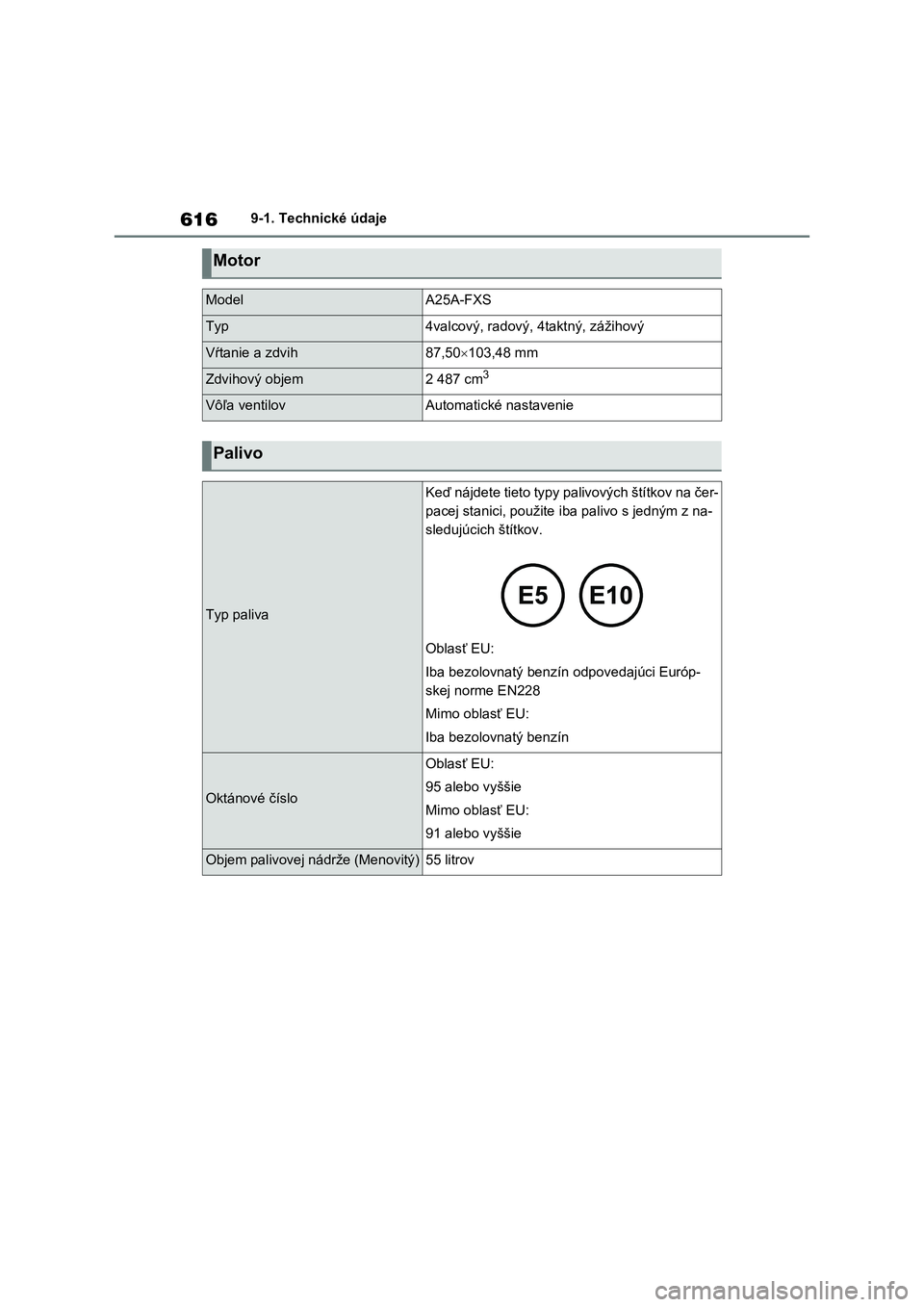

Motor
ModelA25A-FXS
Typ4valcový, radový, 4taktný, zážihový
Vŕtanie a zdvih87,50103,48 mm
Zdvihový objem2 487 cm3
Vôľa ventilovAutomatické nastavenie
Palivo
Typ paliva
Keď nájdete tieto typy palivových štítkov na čer-
pacej stanici, použite i ba palivo s jedným z na-
sledujúcich štítkov.
Oblasť EU:
Iba bezolovnatý benz ín odpovedajúci Európ-
skej norme EN228
Mimo oblasť EU:
Iba bezolovnatý benzín
Oktánové číslo
Oblasť EU:
95 alebo vyššie
Mimo oblasť EU:
91 alebo vyššie
Objem palivovej nádrže (Menovitý)55 litrov

617
9
9-1. Technické údaje
Technické údaje vozidla
Vpredu
Vzadu
■Objem oleja (Vypustenie a naplnenie - menovitý*)
*: Objem motorového oleja je referenčné množstvo, ktoré sa používa pri výmene
motorového oleja. Zah rejte motor a vypnite hybridný systém, počkajte dlhšie ako
5 minút a skontrolujte hl adinu oleja na odmerke.

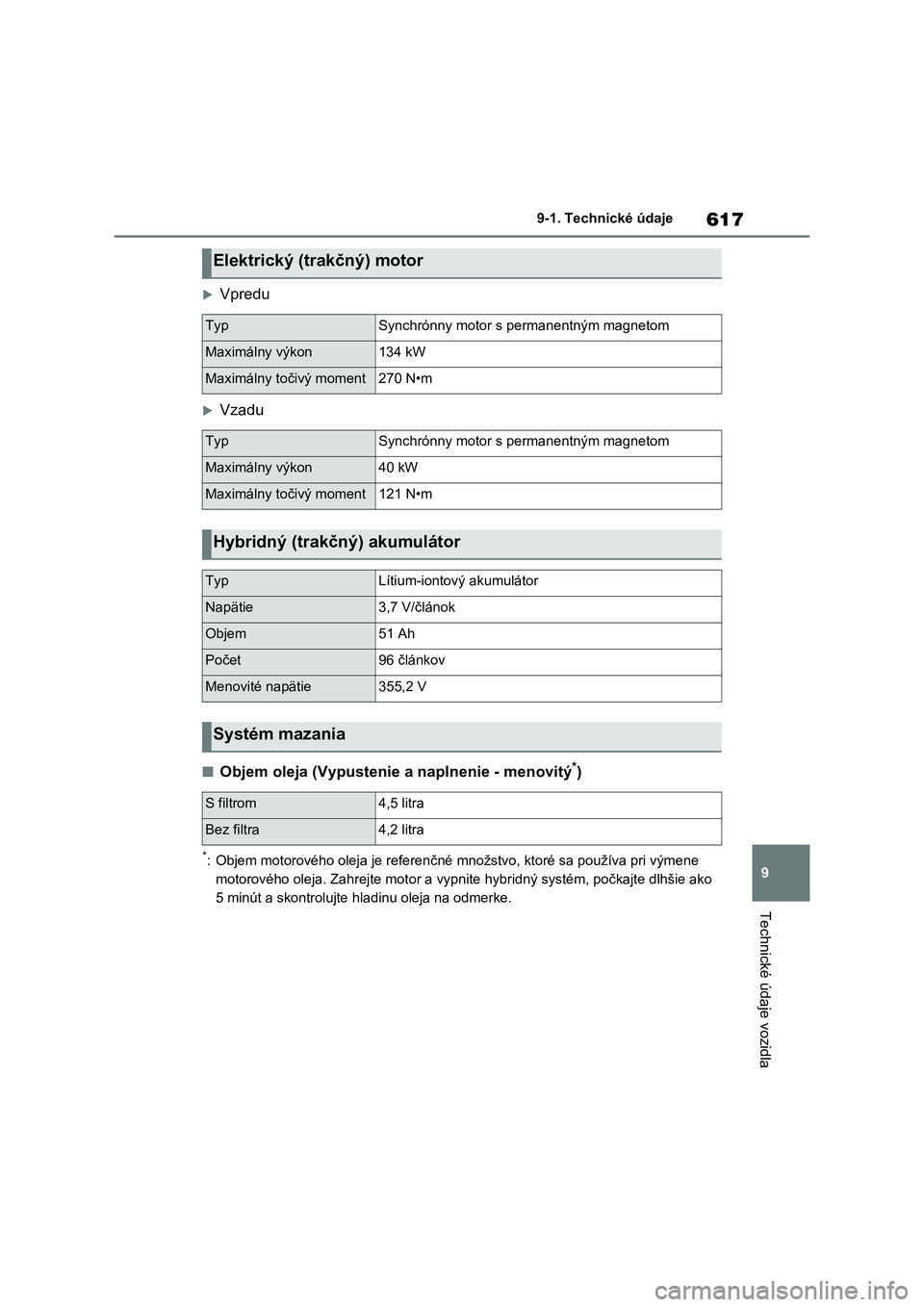

Elektrický (trakčný) motor
TypSynchrónny motor s permanentným magnetom
Maximálny výkon134 kW
Maximálny točivý moment270 N•m
TypSynchrónny motor s permanentným magnetom
Maximálny výkon40 kW
Maximálny točivý moment121 N•m
Hybridný (trakčný) akumulátor
TypLítium-iontový akumulátor
Napätie3,7 V/článok
Objem51 Ah
Počet96 článkov
Menovité napätie355,2 V
Systém mazania
S filtrom4,5 litra
Bez filtra4,2 litra

6189-1. Technické údaje

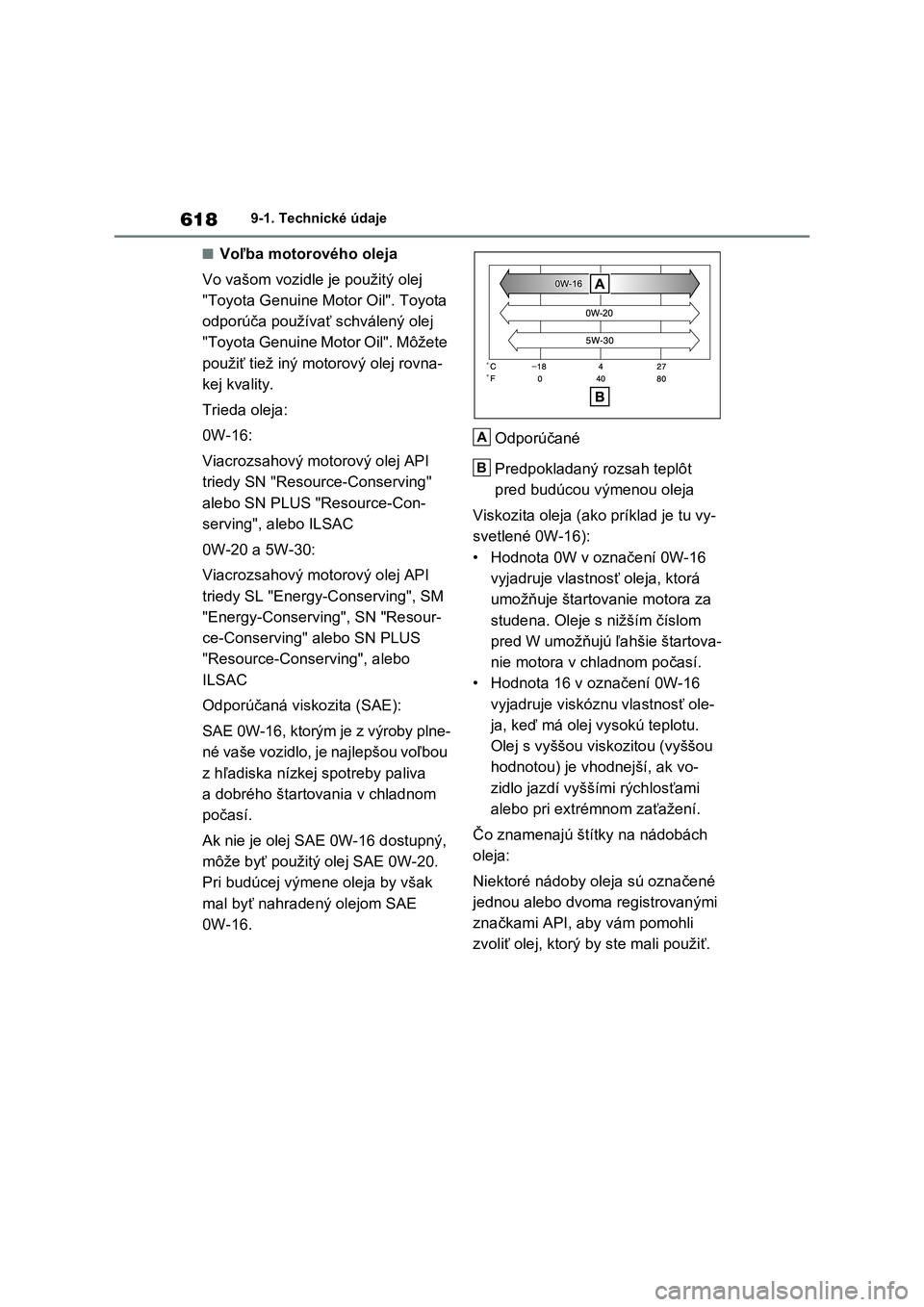

■Voľba motorového oleja
Vo vašom vozidle je použitý olej
"Toyota Genuine Motor Oil". Toyota
odporúča používať schválený olej
"Toyota Genuine Motor Oil". Môžete
použiť tiež iný motorový olej rovna-
kej kvality.
Trieda oleja:
0W-16:
Viacrozsahový motorový olej API
triedy SN "Resource-Conserving"
alebo SN PLUS "Resource-Con-
serving", alebo ILSAC
0W-20 a 5W-30:
Viacrozsahový motorový olej API
triedy SL "Energy-Conserving", SM
"Energy-Conserving", SN "Resour-
ce-Conserving" alebo SN PLUS
"Resource-Conserving", alebo
ILSAC
Odporúčaná viskozita (SAE):
SAE 0W-16, ktorým je z výroby plne-
né vaše vozidlo, je najlepšou voľbou
z hľadiska nízkej spotreby paliva
a dobrého štartovania v chladnom
počasí.
Ak nie je olej SAE 0W-16 dostupný,
môže byť použitý olej SAE 0W-20.
Pri budúcej výmene oleja by však
mal byť nahrad ený olejom SAE
0W-16.
Odporúčané
Predpokladaný rozsah teplôt
pred budúcou vý menou oleja
Viskozita oleja (ako príklad je tu vy-
svetlené 0W-16):
• Hodnota 0W v označení 0W-16
vyjadruje vlastnosť oleja, ktorá
umožňuje štartovanie motora za
studena. Oleje s nižším číslom
pred W umožňujú ľahšie štartova-
nie motora v chladnom počasí.
• Hodnota 16 v označení 0W-16
vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu.
Olej s vyššou viskozitou (vyššou
hodnotou) je vh odnejší, ak vo-
zidlo jazdí vyššími rýchlosťami
alebo pri extrémnom zaťažení.
Čo znamenajú štítky na nádobách
oleja:
Niektoré nádoby oleja sú označené
jednou alebo dvoma registrovanými
značkami API, aby vám pomohli
zvoliť olej, ktorý b y ste mali použiť.
