Page 401 of 678

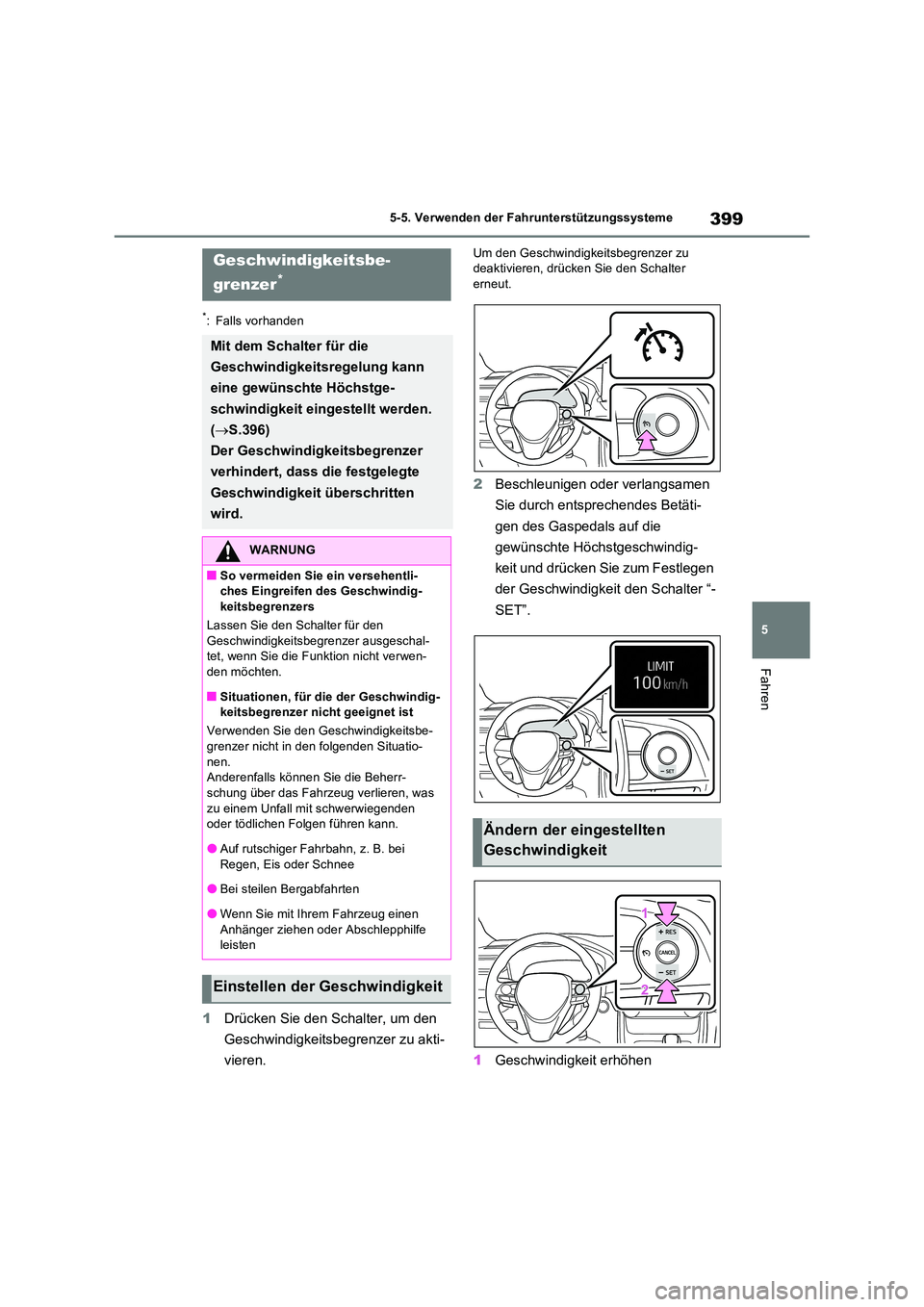

399
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Falls vorhanden
1 Drücken Sie den Schalter, um den
Geschwindigkeitsbegrenzer zu akti-
vieren.
Um den Geschwindigkeitsbegrenzer zu deaktivieren, drücken Sie den Schalter erneut.
2 Beschleunigen oder verlangsamen
Sie durch entsprechendes Betäti-
gen des Gaspedals auf die
gewünschte Höchstgeschwindig-
keit und drücken Sie zum Festlegen
der Geschwindigkeit den Schalter “-
SET”.
1 Geschwindigkeit erhöhen
Geschwindigkeitsbe-
grenzer*
Mit dem Schalter für die
Geschwindigkeitsregelung kann
eine gewünschte Höchstge-
schwindigkeit eingestellt werden.
( S.396)
Der Geschwindigkeitsbegrenzer
verhindert, dass die festgelegte
Geschwindigkeit überschritten
wird.
WARNUNG
QSo vermeiden Sie ein versehentli- ches Eingreifen des Geschwindig-keitsbegrenzers
Lassen Sie den Schalter für den
Geschwindigkeitsbegrenzer ausgeschal- tet, wenn Sie die Funktion nicht verwen-den möchten.
QSituationen, für die der Geschwindig-keitsbegrenzer nicht geeignet ist
Verwenden Sie den Geschwindigkeitsbe- grenzer nicht in den folgenden Situatio-
nen. Anderenfalls können Sie die Beherr-schung über das Fahrz eug verlieren, was
zu einem Unfall mit schwerwiegenden oder tödlichen Folgen führen kann.
OAuf rutschiger Fahrbahn, z. B. bei
Regen, Eis oder Schnee
OBei steilen Bergabfahrten
OWenn Sie mit Ihrem Fahrzeug einen
Anhänger ziehen oder Abschlepphilfe leisten
Einstellen der Geschwindigkeit
Ändern der eingestellten
Geschwindigkeit
Page 402 of 678

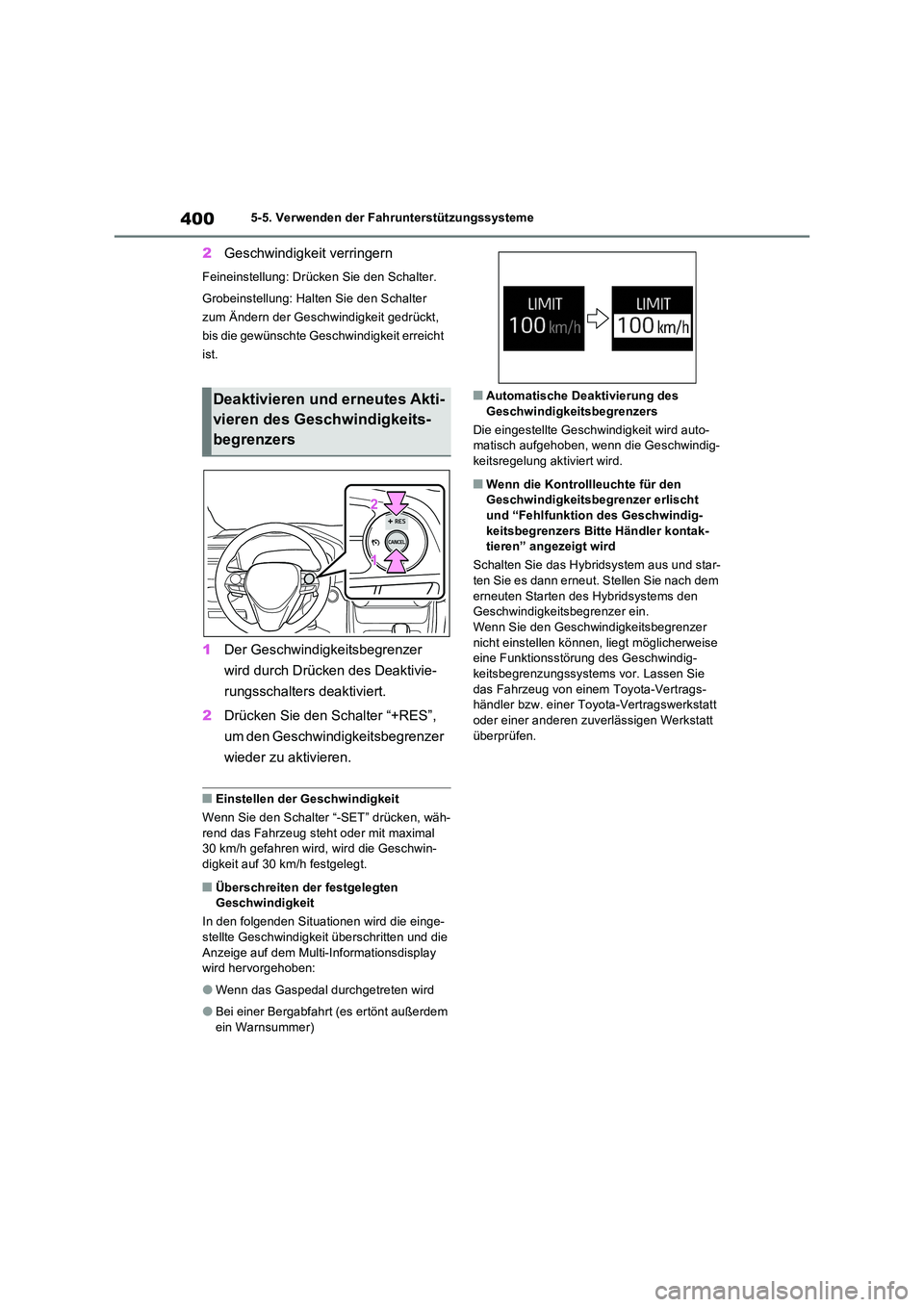

4005-5. Verwenden der Fahrunterstützungssysteme
2Geschwindigkeit verringern
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
zum Ändern der Geschwindigkeit gedrückt,
bis die gewünschte Geschwindigkeit erreicht
ist.
1 Der Geschwindigkeitsbegrenzer
wird durch Drücken des Deaktivie-
rungsschalters deaktiviert.
2 Drücken Sie den Schalter “+RES”,
um den Geschwindigkeitsbegrenzer
wieder zu aktivieren.
QEinstellen der Geschwindigkeit
Wenn Sie den Schalter “-SET” drücken, wäh- rend das Fahrzeug steht oder mit maximal 30 km/h gefahren wird, wird die Geschwin-
digkeit auf 30 km/h festgelegt.
QÜberschreiten der festgelegten Geschwindigkeit
In den folgenden Situationen wird die einge- stellte Geschwindigkeit überschritten und die
Anzeige auf dem Multi-Informationsdisplay wird hervorgehoben:
OWenn das Gaspedal durchgetreten wird
OBei einer Bergabfahrt (es ertönt außerdem
ein Warnsummer)
QAutomatische Deaktivierung des Geschwindigkeitsbegrenzers
Die eingestellte Geschwindigkeit wird auto- matisch aufgehoben, wenn die Geschwindig-
keitsregelung aktiviert wird.
QWenn die Kontrollleuchte für den Geschwindigkeitsbegrenzer erlischt und “Fehlfunktion des Geschwindig-
keitsbegrenzers Bitte Händler kontak- tieren” angezeigt wird
Schalten Sie das Hybridsystem aus und star- ten Sie es dann erneut. Stellen Sie nach dem
erneuten Starten des Hybridsystems den Geschwindigkeitsbegrenzer ein.Wenn Sie den Geschwindigkeitsbegrenzer
nicht einstellen können, liegt möglicherweise eine Funktionsstörung des Geschwindig-keitsbegrenzungssystems vor. Lassen Sie
das Fahrzeug von einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
überprüfen.
Deaktivieren und erneutes Akti-
vieren des Geschwindigkeits-
begrenzers
Page 403 of 678

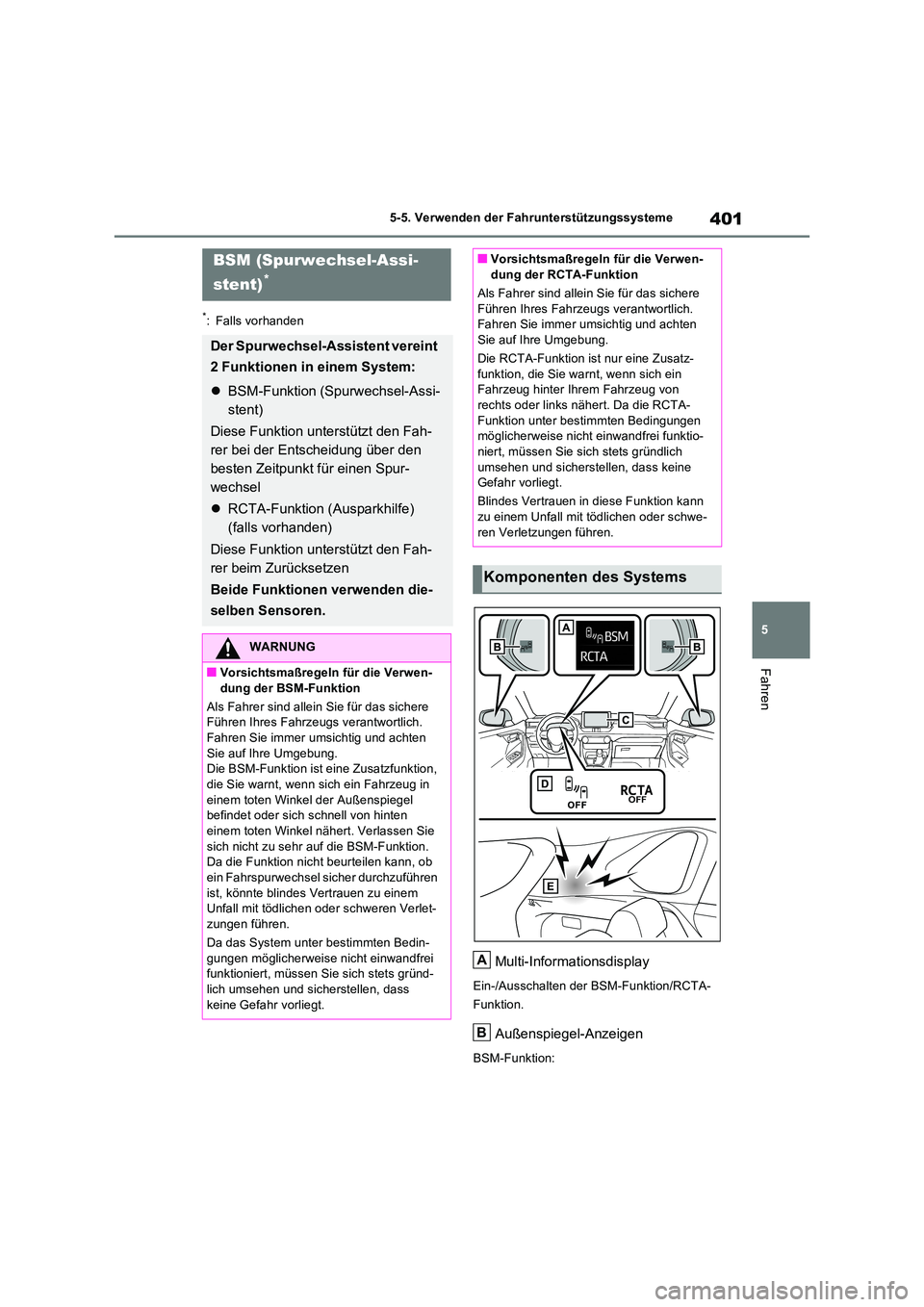

401
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Falls vorhanden
Multi-Informationsdisplay
Ein-/Ausschalten der BSM-Funktion/RCTA-
Funktion.
Außenspiegel-Anzeigen
BSM-Funktion:
BSM (Spurwechsel-Assi-
stent)*
Der Spurwechsel-Assistent vereint
2 Funktionen in einem System:
BSM-Funktion (Spurwechsel-Assi-
stent)
Diese Funktion unterstützt den Fah-
rer bei der Entscheidung über den
besten Zeitpunkt für einen Spur-
wechsel
RCTA-Funktion (Ausparkhilfe)
(falls vorhanden)
Diese Funktion unterstützt den Fah-
rer beim Zurücksetzen
Beide Funktionen verwenden die-
selben Sensoren.
WARNUNG
QVorsichtsmaßregeln für die Verwen- dung der BSM-Funktion
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.Die BSM-Funktion ist eine Zusatzfunktion,
die Sie warnt, wenn sich ein Fahrzeug in einem toten Winkel der Außenspiegel befindet oder sich schnell von hinten
einem toten Winkel nähert. Verlassen Sie sich nicht zu sehr auf die BSM-Funktion. Da die Funktion nicht beurteilen kann, ob
ein Fahrspurwechsel sicher durchzuführen ist, könnte blindes Vertrauen zu einem Unfall mit tödlichen oder schweren Verlet-
zungen führen.
Da das System unter bestimmten Bedin- gungen möglicherweise nicht einwandfrei funktioniert, müssen Sie sich stets gründ-
lich umsehen und sicherstellen, dass keine Gefahr vorliegt.
QVorsichtsmaßregeln für die Verwen-dung der RCTA-Funktion
Als Fahrer sind allein Sie für das sichere
Führen Ihres Fahrzeugs verantwortlich. Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Die RCTA-Funktion ist nur eine Zusatz-
funktion, die Sie warnt, wenn sich ein Fahrzeug hinter Ihrem Fahrzeug von rechts oder links nähert. Da die RCTA-
Funktion unter bestimmten Bedingungen möglicherweise nicht einwandfrei funktio-niert, müssen Sie sich stets gründlich
umsehen und sicherstellen, dass keine Gefahr vorliegt.
Blindes Vertrauen in diese Funktion kann zu einem Unfall mit tödlichen oder schwe-
ren Verletzungen führen.
Komponenten des Systems
A
B
Page 404 of 678

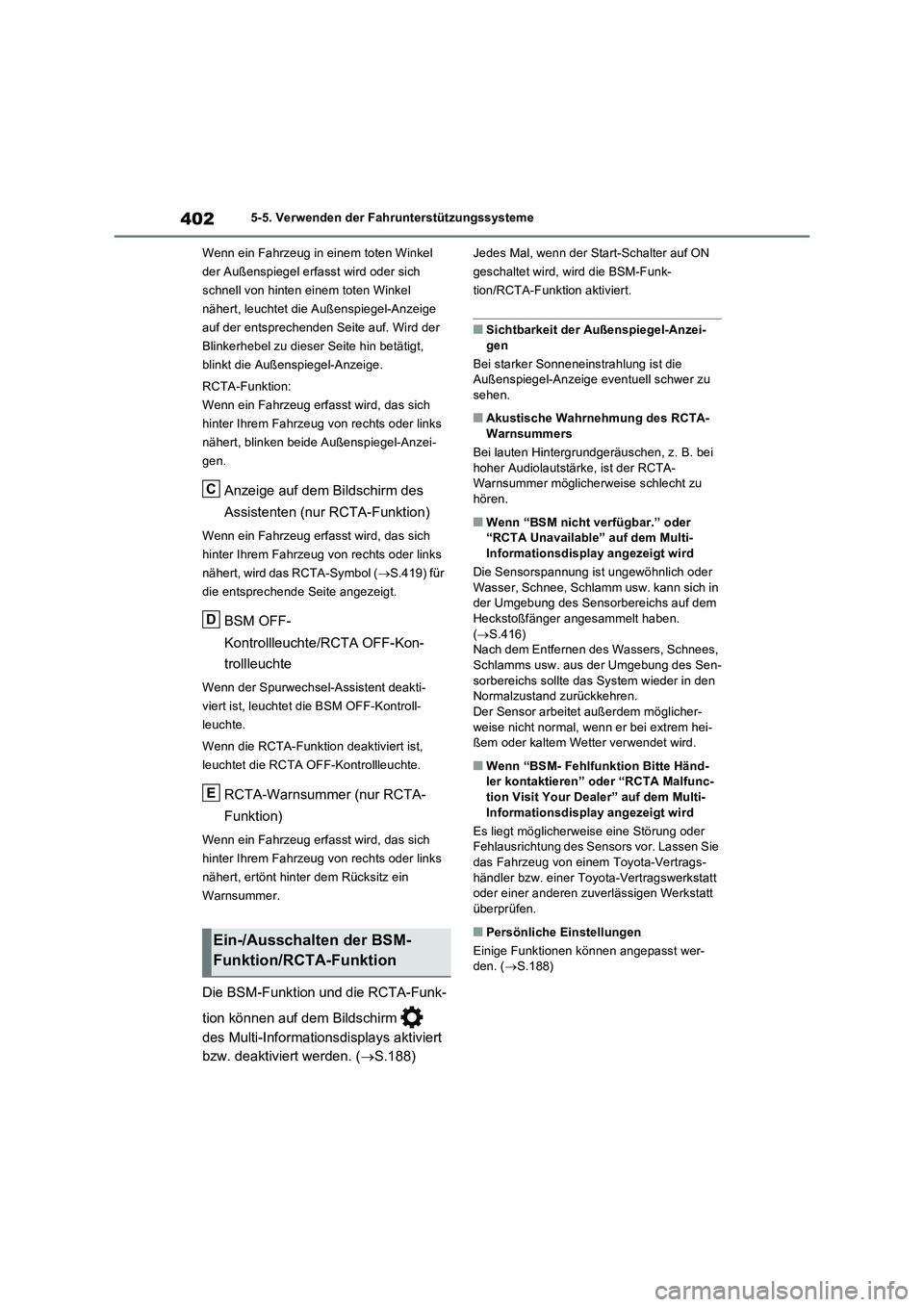

4025-5. Verwenden der Fahrunterstützungssysteme
Wenn ein Fahrzeug in einem toten Winkel
der Außenspiegel erfasst wird oder sich
schnell von hinten einem toten Winkel
nähert, leuchtet die Außenspiegel-Anzeige
auf der entsprechenden Seite auf. Wird der
Blinkerhebel zu dieser Seite hin betätigt,
blinkt die Außenspiegel-Anzeige.
RCTA-Funktion:
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder links
nähert, blinken beide Außenspiegel-Anzei-
gen.
Anzeige auf dem Bildschirm des
Assistenten (nur RCTA-Funktion)
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder links
nähert, wird das RCTA-Symbol (S.419) für
die entsprechende Seite angezeigt.
BSM OFF-
Kontrollleuchte/RCTA OFF-Kon-
trollleuchte
Wenn der Spurwechsel-Assistent deakti-
viert ist, leuchtet die BSM OFF-Kontroll-
leuchte.
Wenn die RCTA-Funktion deaktiviert ist,
leuchtet die RCTA OFF-Kontrollleuchte.
RCTA-Warnsummer (nur RCTA-
Funktion)
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder links
nähert, ertönt hinter dem Rücksitz ein
Warnsummer.
Die BSM-Funktion und die RCTA-Funk-
tion können auf dem Bildschirm
des Multi-Informationsdisplays aktiviert
bzw. deaktiviert werden. (S.188)
Jedes Mal, wenn der Start-Schalter auf ON
geschaltet wird, wird die BSM-Funk-
tion/RCTA-Funktion aktiviert.
QSichtbarkeit der Außenspiegel-Anzei-
gen
Bei starker Sonneneinstrahlung ist die
Außenspiegel-Anzeige eventuell schwer zu
sehen.
QAkustische Wahrnehmung des RCTA-
Warnsummers
Bei lauten Hintergrundgeräuschen, z. B. bei
hoher Audiolautstärke, ist der RCTA-
Warnsummer möglicherweise schlecht zu
hören.
QWenn “BSM nicht verfügbar.” oder
“RCTA Unavailable” auf dem Multi-
Informationsdisplay angezeigt wird
Die Sensorspannung ist ungewöhnlich oder
Wasser, Schnee, Schlamm usw. kann sich in
der Umgebung des Sensorbereichs auf dem
Heckstoßfänger angesammelt haben.
(S.416)
Nach dem Entfernen des Wassers, Schnees,
Schlamms usw. aus der Umgebung des Sen-
sorbereichs sollte das System wieder in den
Normalzustand zurückkehren.
Der Sensor arbeitet außerdem möglicher-
weise nicht normal, wenn er bei extrem hei-
ßem oder kaltem Wetter verwendet wird.
QWenn “BSM- Fehlfunktion Bitte Händ-
ler kontaktieren” oder “RCTA Malfunc-
tion Visit Your Dealer” auf dem Multi-
Informationsdisplay angezeigt wird
Es liegt möglicherweise eine Störung oder
Fehlausrichtung des Sensors vor. Lassen Sie
das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt
überprüfen.
QPersönliche Einstellungen
Einige Funktionen können angepasst wer-
den. (S.188)Ein-/Ausschalten der BSM-
Funktion/RCTA-Funktion
C
D
E
