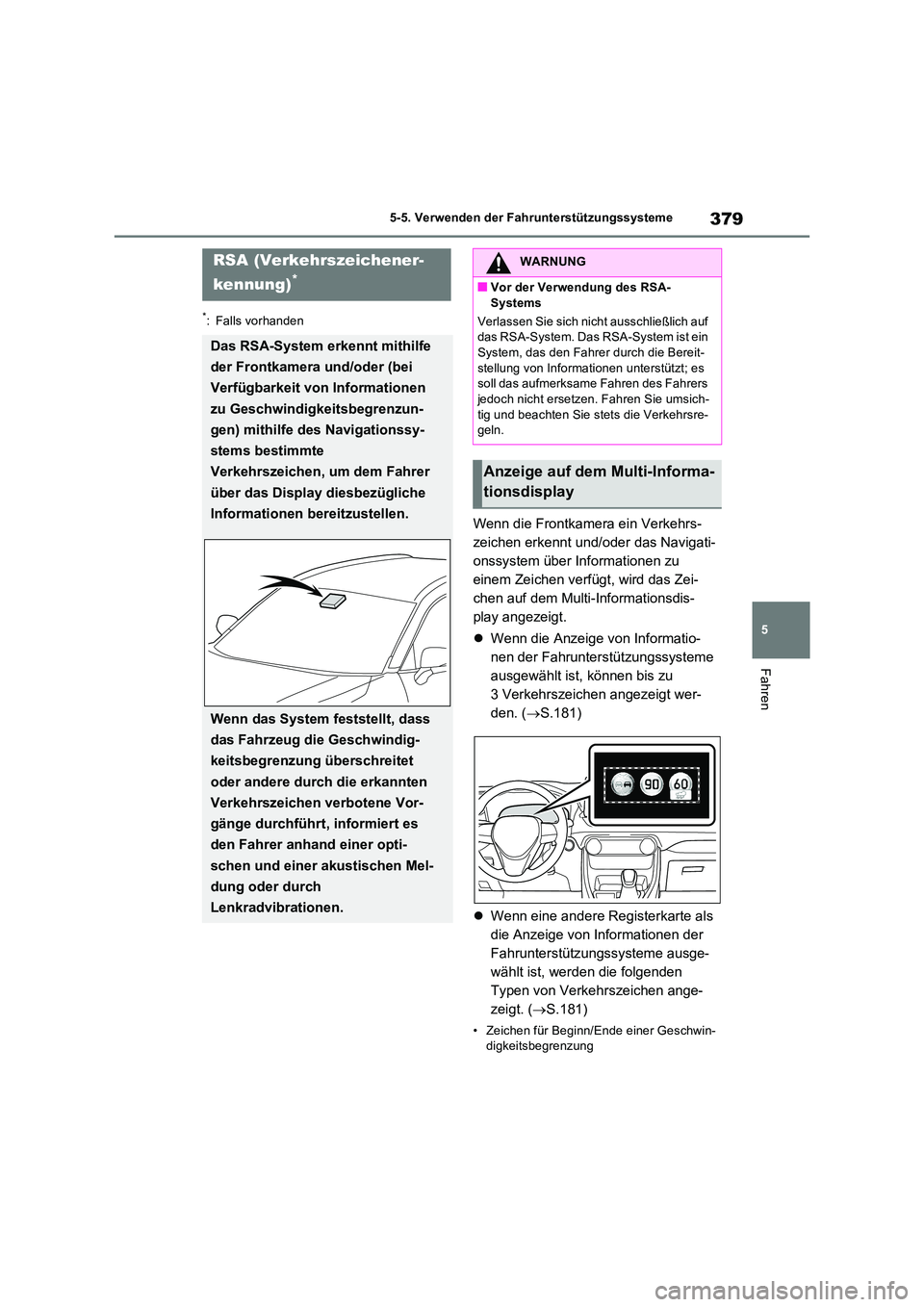

TOYOTA RAV4 PLUG-IN HYBRID 2021 Betriebsanleitungen (in German)

379
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Falls vorhanden
Wenn die Frontkamera ein Verkehrs-
zeichen erkennt und/oder das Navigati-
onssystem über Informationen zu
einem Zeichen verfügt, wird das Zei-
chen auf dem Multi-Informationsdis-
play angezeigt.
 Wenn die Anzeige von Informatio-
nen der Fahrunterstützungssysteme
ausgewählt ist, können bis zu
3 Verkehrszeichen angezeigt wer-
den. ( S.181)
 Wenn eine andere Registerkarte als
die Anzeige von Informationen der
Fahrunterstützungssysteme ausge-
wählt ist, werden die folgenden
Typen von Verkehrszeichen ange-
zeigt. ( S.181)
• Zeichen für Beginn/Ende einer Geschwin- digkeitsbegrenzung
RSA (Verkehrszeichener-
kennung)*
Das RSA-System erkennt mithilfe
der Frontkamera und/oder (bei
Verfügbarkeit von Informationen
zu Geschwindigkeitsbegrenzun-
gen) mithilfe des Navigationssy-
stems bestimmte
Verkehrszeichen, um dem Fahrer
über das Display diesbezügliche
Informationen bereitzustellen.
Wenn das System feststellt, dass
das Fahrzeug die Geschwindig-
keitsbegrenzung überschreitet
oder andere durch die erkannten
Verkehrszeichen verbotene Vor-
gänge durchführt, informiert es
den Fahrer anhand einer opti-
schen und einer akustischen Mel-
dung oder durch
Lenkradvibrationen.
WARNUNG
QVor der Verwendung des RSA-
Systems
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System ist ein System, das den Fahrer durch die Bereit-
stellung von Informationen unterstützt; es soll das aufmerksame Fahren des Fahrers jedoch nicht ersetzen. Fahren Sie umsich-
tig und beachten Sie stets die Verkehrsre- geln.
Anzeige auf dem Multi-Informa-
tionsdisplay

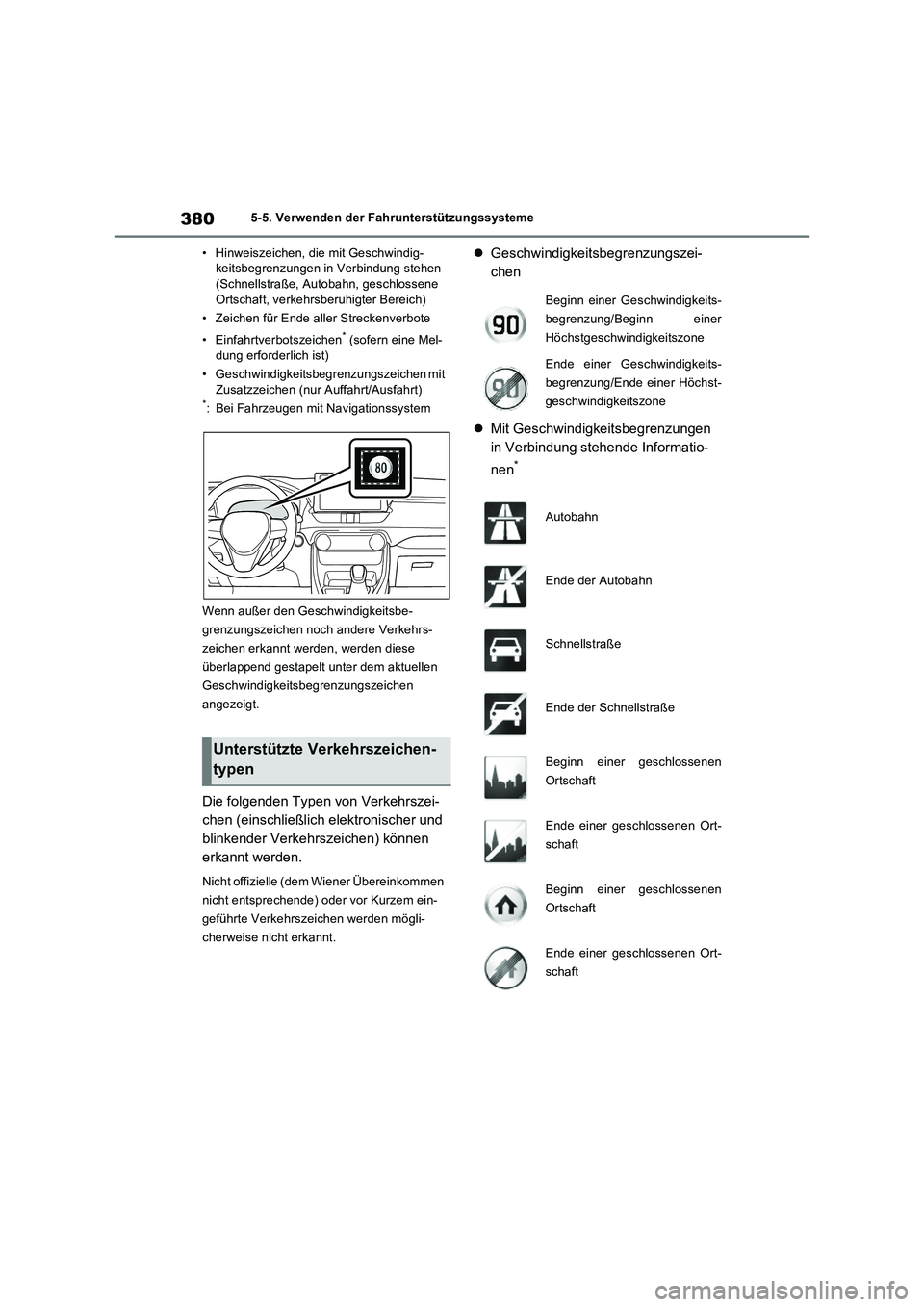

3805-5. Verwenden der Fahrunterstützungssysteme
• Hinweiszeichen, die mit Geschwindig-
keitsbegrenzungen in Verbindung stehen
(Schnellstraße, Autobahn, geschlossene
Ortschaft, verkehrsberuhigter Bereich)
• Zeichen für Ende aller Streckenverbote
• Einfahrtverbotszeichen
* (sofern eine Mel-
dung erforderlich ist)
• Geschwindigkeitsbegrenzungszeichen mit
Zusatzzeichen (nur Auffahrt/Ausfahrt)
*: Bei Fahrzeugen mit Navigationssystem
Wenn außer den Geschwindigkeitsbe-
grenzungszeichen noch andere Verkehrs-
zeichen erkannt werden, werden diese
überlappend gestapelt unter dem aktuellen
Geschwindigkeitsbegrenzungszeichen
angezeigt.
Die folgenden Typen von Verkehrszei-
chen (einschließlich elektronischer und
blinkender Verkehrszeichen) können
erkannt werden.
Nicht offizielle (dem Wiener Übereinkommen
nicht entsprechende) oder vor Kurzem ein-
geführte Verkehrszeichen werden mögli-
cherweise nicht erkannt.
Geschwindigkeitsbegrenzungszei-
chen
Mit Geschwindigkeitsbegrenzungen
in Verbindung stehende Informatio-
nen
*
Unterstützte Verkehrszeichen-
typen
Beginn einer Geschwindigkeits-
begrenzung/Beginn einer
Höchstgeschwindigkeitszone
Ende einer Geschwindigkeits-
begrenzung/Ende einer Höchst-
geschwindigkeitszone
Autobahn
Ende der Autobahn
Schnellstraße
Ende der Schnellstraße
Beginn einer geschlossenen
Ortschaft
Ende einer geschlossenen Ort-
schaft
Beginn einer geschlossenen
Ortschaft
Ende einer geschlossenen Ort-
schaft

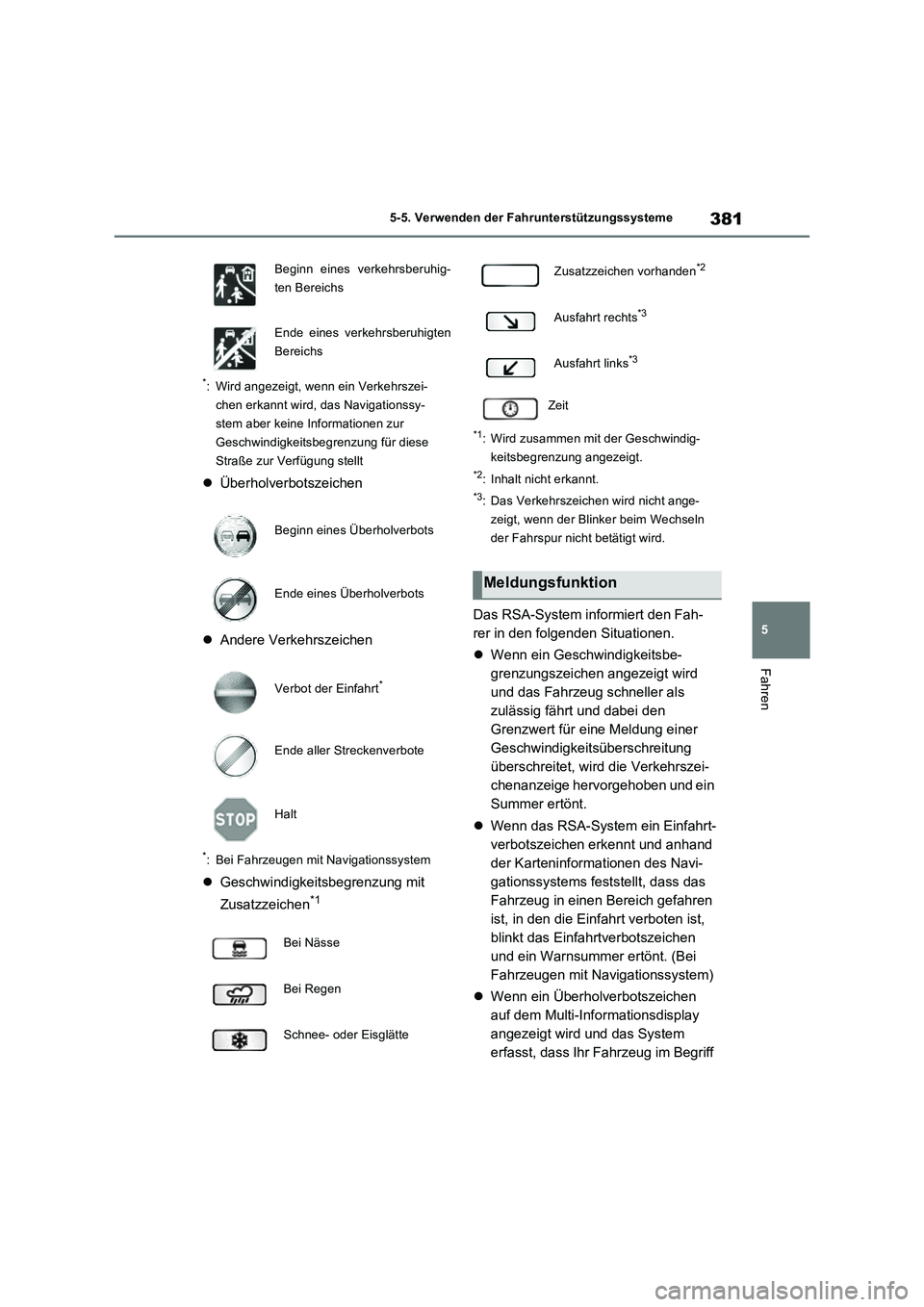

381
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Wird angezeigt, wenn ein Verkehrszei-
chen erkannt wird, das Navigationssy-
stem aber keine Informationen zur
Geschwindigkeitsbegrenzung für diese
Straße zur Verfügung stellt
Überholverbotszeichen
Andere Verkehrszeichen
*: Bei Fahrzeugen mit Navigationssystem
Geschwindigkeitsbegrenzung mit
Zusatzzeichen
*1
*1: Wird zusammen mit der Geschwindig-
keitsbegrenzung angezeigt.
*2: Inhalt nicht erkannt.
*3: Das Verkehrszeichen wird nicht ange-
zeigt, wenn der Blinker beim Wechseln
der Fahrspur nicht betätigt wird.
Das RSA-System informiert den Fah-
rer in den folgenden Situationen.
Wenn ein Geschwindigkeitsbe-
grenzungszeichen angezeigt wird
und das Fahrzeug schneller als
zulässig fährt und dabei den
Grenzwert für eine Meldung einer
Geschwindigkeitsüberschreitung
überschreitet, wird die Verkehrszei-
chenanzeige hervorgehoben und ein
Summer ertönt.
Wenn das RSA-System ein Einfahrt-
verbotszeichen erkennt und anhand
der Karteninformationen des Navi-
gationssystems feststellt, dass das
Fahrzeug in einen Bereich gefahren
ist, in den die Einfahrt verboten ist,
blinkt das Einfahrtverbotszeichen
und ein Warnsummer ertönt. (Bei
Fahrzeugen mit Navigationssystem)
Wenn ein Überholverbotszeichen
auf dem Multi-Informationsdisplay
angezeigt wird und das System
erfasst, dass Ihr Fahrzeug im Begriff
Beginn eines verkehrsberuhig-
ten Bereichs
Ende eines verkehrsberuhigten
Bereichs
Beginn eines Überholverbots
Ende eines Überholverbots
Verbot der Einfahrt
*
Ende aller Streckenverbote
Halt
Bei Nässe
Bei Regen
Schnee- oder Eisglätte
Zusatzzeichen vorhanden*2
Ausfahrt rechts*3
Ausfahrt links*3
Zeit
Meldungsfunktion

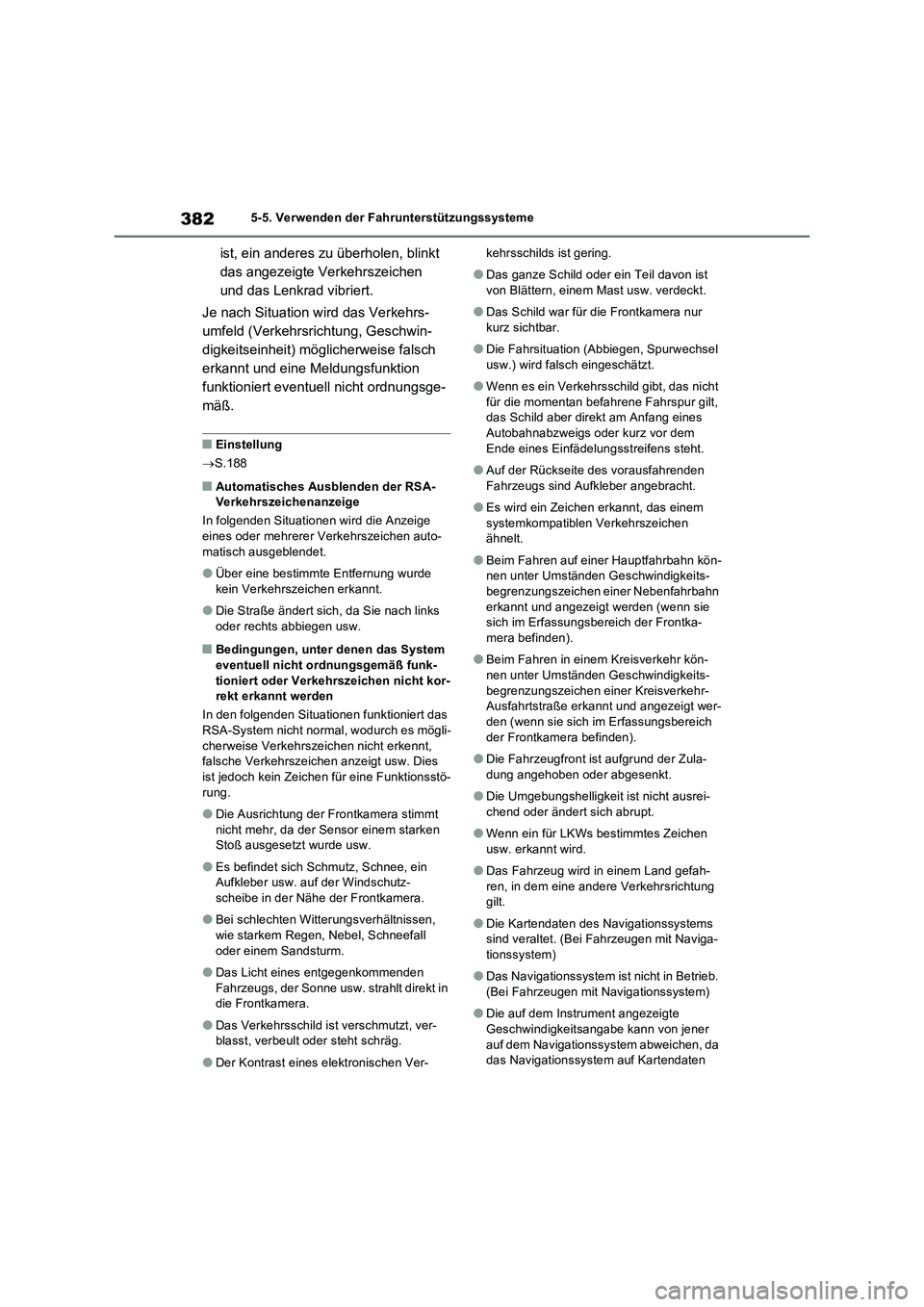

3825-5. Verwenden der Fahrunterstützungssysteme
ist, ein anderes zu überholen, blinkt
das angezeigte Verkehrszeichen
und das Lenkrad vibriert.
Je nach Situation wird das Verkehrs-
umfeld (Verkehrsrichtung, Geschwin-
digkeitseinheit) möglicherweise falsch
erkannt und eine Meldungsfunktion
funktioniert eventuell nicht ordnungsge-
mäß.
QEinstellung
S.188
QAutomatisches Ausblenden der RSA-
Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige
eines oder mehrerer Verkehrszeichen auto-
matisch ausgeblendet.
OÜber eine bestimmte Entfernung wurde
kein Verkehrszeichen erkannt.
ODie Straße ändert sich, da Sie nach links
oder rechts abbiegen usw.
QBedingungen, unter denen das System
eventuell nicht ordnungsgemäß funk-
tioniert oder Verkehrszeichen nicht kor-
rekt erkannt werden
In den folgenden Situationen funktioniert das
RSA-System nicht normal, wodurch es mögli-
cherweise Verkehrszeichen nicht erkennt,
falsche Verkehrszeichen anzeigt usw. Dies
ist jedoch kein Zeichen für eine Funktionsstö-
rung.
ODie Ausrichtung der Frontkamera stimmt
nicht mehr, da der Sensor einem starken
Stoß ausgesetzt wurde usw.
OEs befindet sich Schmutz, Schnee, ein
Aufkleber usw. auf der Windschutz-
scheibe in der Nähe der Frontkamera.
OBei schlechten Witterungsverhältnissen,
wie starkem Regen, Nebel, Schneefall
oder einem Sandsturm.
ODas Licht eines entgegenkommenden
Fahrzeugs, der Sonne usw. strahlt direkt in
die Frontkamera.
ODas Verkehrsschild ist verschmutzt, ver-
blasst, verbeult oder steht schräg.
ODer Kontrast eines elektronischen Ver-kehrsschilds ist gering.
ODas ganze Schild oder ein Teil davon ist
von Blättern, einem Mast usw. verdeckt.
ODas Schild war für die Frontkamera nur
kurz sichtbar.
ODie Fahrsituation (Abbiegen, Spurwechsel
usw.) wird falsch eingeschätzt.
OWenn es ein Verkehrsschild gibt, das nicht
für die momentan befahrene Fahrspur gilt,
das Schild aber direkt am Anfang eines
Autobahnabzweigs oder kurz vor dem
Ende eines Einfädelungsstreifens steht.
OAuf der Rückseite des vorausfahrenden
Fahrzeugs sind Aufkleber angebracht.
OEs wird ein Zeichen erkannt, das einem
systemkompatiblen Verkehrszeichen
ähnelt.
OBeim Fahren auf einer Hauptfahrbahn kön-
nen unter Umständen Geschwindigkeits-
begrenzungszeichen einer Nebenfahrbahn
erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich der Frontka-
mera befinden).
OBeim Fahren in einem Kreisverkehr kön-
nen unter Umständen Geschwindigkeits-
begrenzungszeichen einer Kreisverkehr-
Ausfahrtstraße erkannt und angezeigt wer-
den (wenn sie sich im Erfassungsbereich
der Frontkamera befinden).
ODie Fahrzeugfront ist aufgrund der Zula-
dung angehoben oder abgesenkt.
ODie Umgebungshelligkeit ist nicht ausrei-
chend oder ändert sich abrupt.
OWenn ein für LKWs bestimmtes Zeichen
usw. erkannt wird.
ODas Fahrzeug wird in einem Land gefah-
ren, in dem eine andere Verkehrsrichtung
gilt.
ODie Kartendaten des Navigationssystems
sind veraltet. (Bei Fahrzeugen mit Naviga-
tionssystem)
ODas Navigationssystem ist nicht in Betrieb.
(Bei Fahrzeugen mit Navigationssystem)
ODie auf dem Instrument angezeigte
Geschwindigkeitsangabe kann von jener
auf dem Navigationssystem abweichen, da
das Navigationssystem auf Kartendaten

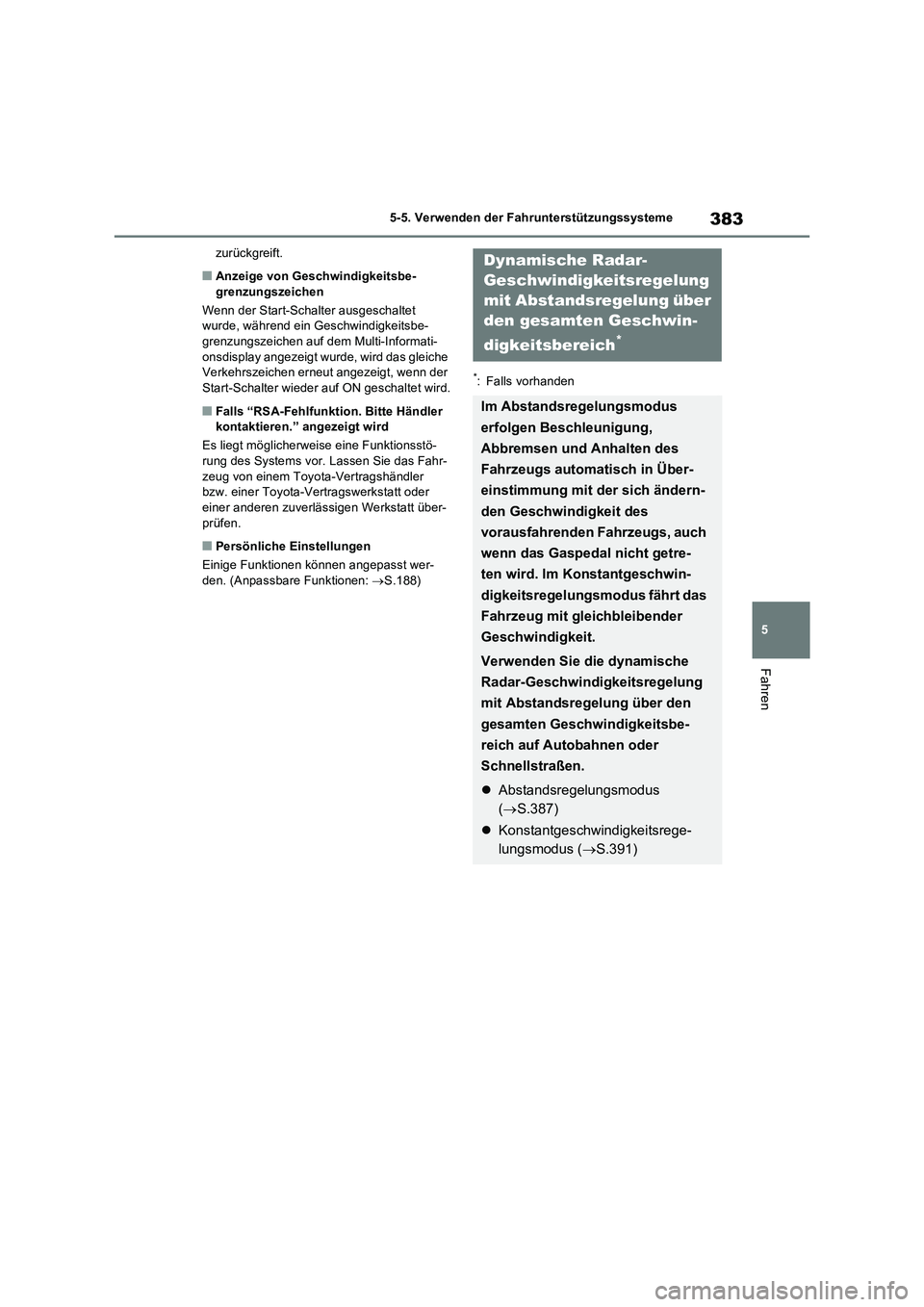

383
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
zurückgreift.
QAnzeige von Geschwindigkeitsbe-
grenzungszeichen
Wenn der Start-Schalter ausgeschaltet
wurde, während ein Geschwindigkeitsbe-
grenzungszeichen auf dem Multi-Informati-
onsdisplay angezeigt wurde, wird das gleiche
Verkehrszeichen erneut angezeigt, wenn der
Start-Schalter wieder auf ON geschaltet wird.
QFalls “RSA-Fehlfunktion. Bitte Händler
kontaktieren.” angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
QPersönliche Einstellungen
Einige Funktionen können angepasst wer-
den. (Anpassbare Funktionen: S.188)
*: Falls vorhanden
Dynamische Radar-
Geschwindigkeitsregelung
mit Abstandsregelung über
den gesamten Geschwin-
digkeitsbereich
*
Im Abstandsregelungsmodus
erfolgen Beschleunigung,
Abbremsen und Anhalten des
Fahrzeugs automatisch in Über-
einstimmung mit der sich ändern-
den Geschwindigkeit des
vorausfahrenden Fahrzeugs, auch
wenn das Gaspedal nicht getre-
ten wird. Im Konstantgeschwin-
digkeitsregelungsmodus fährt das
Fahrzeug mit gleichbleibender
Geschwindigkeit.
Verwenden Sie die dynamische
Radar-Geschwindigkeitsregelung
mit Abstandsregelung über den
gesamten Geschwindigkeitsbe-
reich auf Autobahnen oder
Schnellstraßen.
Abstandsregelungsmodus
(S.387)
Konstantgeschwindigkeitsrege-
lungsmodus (S.391)

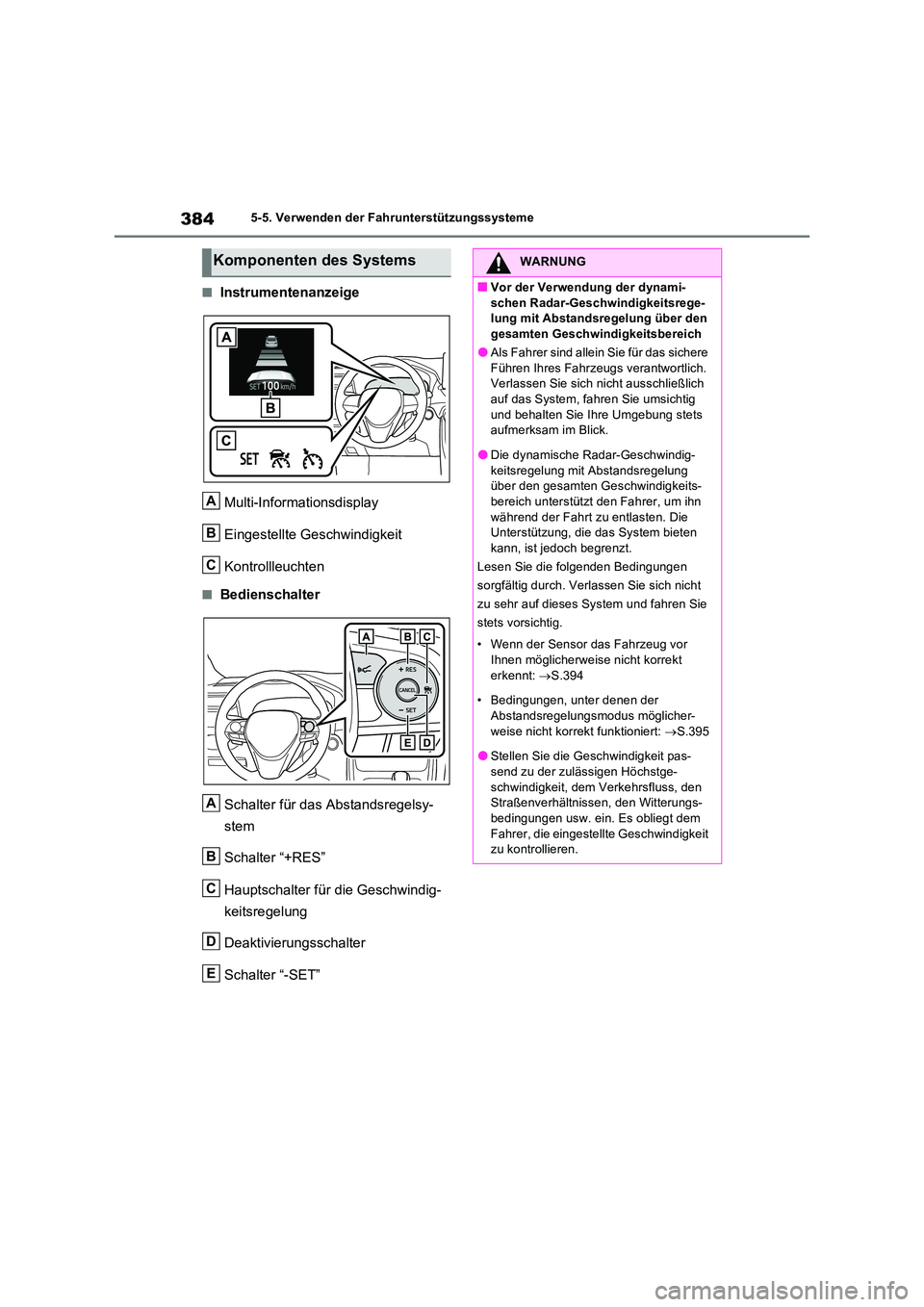

3845-5. Verwenden der Fahrunterstützungssysteme
QInstrumentenanzeige
Multi-Informationsdisplay
Eingestellte Geschwindigkeit
Kontrollleuchten
QBedienschalter
Schalter für das Abstandsregelsy-
stem
Schalter “+RES”
Hauptschalter für die Geschwindig-
keitsregelung
Deaktivierungsschalter
Schalter “-SET”
Komponenten des Systems
A
B
C
A
B
C
D
E
WARNUNG
QVor der Verwendung der dynami-
schen Radar-Geschwindigkeitsrege- lung mit Abstandsregelung über den gesamten Geschwindigkeitsbereich
OAls Fahrer sind allein Sie für das sichere
Führen Ihres Fahrzeugs verantwortlich. Verlassen Sie sich nicht ausschließlich auf das System, fahren Sie umsichtig
und behalten Sie Ihre Umgebung stets aufmerksam im Blick.
ODie dynamische Radar-Geschwindig-
keitsregelung mit Abstandsregelung über den gesamten Geschwindigkeits-bereich unterstützt den Fahrer, um ihn
während der Fahrt zu entlasten. Die Unterstützung, die das System bieten kann, ist jedoch begrenzt.
Lesen Sie die folgenden Bedingungen
sorgfältig durch. Verlassen Sie sich nicht
zu sehr auf dieses System und fahren Sie
stets vorsichtig.
• Wenn der Sensor das Fahrzeug vor Ihnen möglicherweise nicht korrekt
erkennt: S.394
• Bedingungen, unter denen der
Abstandsregelungsmodus möglicher- weise nicht korrekt funktioniert: S.395
OStellen Sie die Geschwindigkeit pas-
send zu der zulässigen Höchstge- schwindigkeit, dem Verkehrsfluss, den Straßenverhältnissen, den Witterungs-
bedingungen usw. ein. Es obliegt dem Fahrer, die eingestellte Geschwindigkeit zu kontrollieren.

385
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren

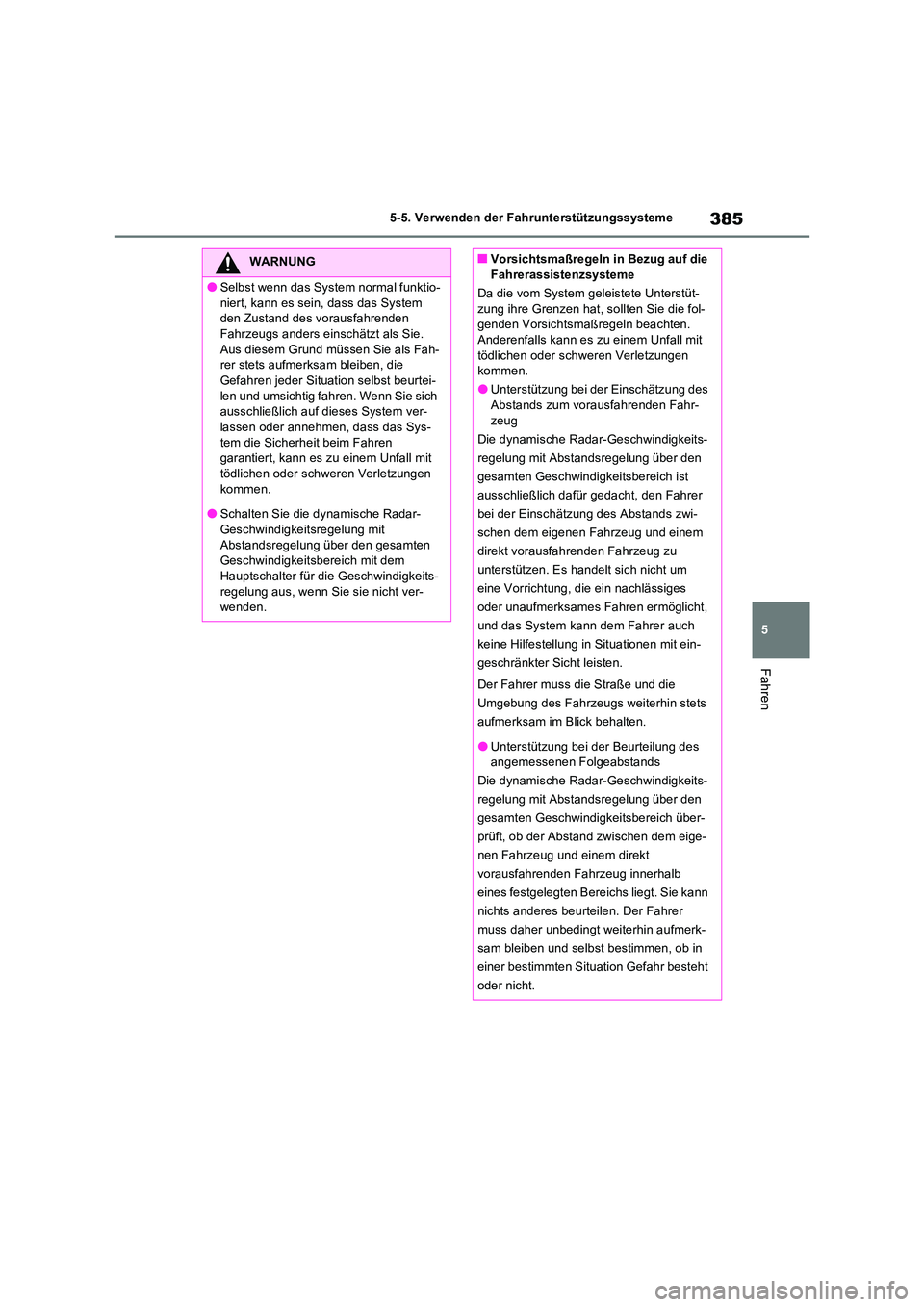

WARNUNG
OSelbst wenn das System normal funktio-
niert, kann es sein, dass das System den Zustand des vorausfahrenden Fahrzeugs anders einschätzt als Sie.
Aus diesem Grund müssen Sie als Fah- rer stets aufmerksam bleiben, die Gefahren jeder Situation selbst beurtei-
len und umsichtig fahren. Wenn Sie sich ausschließlich auf dieses System ver-lassen oder annehmen, dass das Sys-
tem die Sicherheit beim Fahren garantiert, kann es zu einem Unfall mit tödlichen oder schweren Verletzungen
kommen.
OSchalten Sie die dynamische Radar- Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich mit dem Hauptschalter für die Geschwindigkeits-
regelung aus, wenn Sie sie nicht ver- wenden.
QVorsichtsmaßregeln in Bezug auf die Fahrerassistenzsysteme
Da die vom System geleistete Unterstüt-
zung ihre Grenzen hat, sollten Sie die fol- genden Vorsichtsmaßregeln beachten. Anderenfalls kann es zu einem Unfall mit
tödlichen oder schweren Verletzungen kommen.
OUnterstützung bei der Einschätzung des Abstands zum vorausfahrenden Fahr-
zeug
Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ist
ausschließlich dafür gedacht, den Fahrer
bei der Einschätzung des Abstands zwi-
schen dem eigenen Fahrzeug und einem
direkt vorausfahrenden Fahrzeug zu
unterstützen. Es handelt sich nicht um
eine Vorrichtung, die ein nachlässiges
oder unaufmerksames Fahren ermöglicht,
und das System kann dem Fahrer auch
keine Hilfestellung in Situationen mit ein-
geschränkter Sicht leisten.
Der Fahrer muss die Straße und die
Umgebung des Fahrzeugs weiterhin stets
aufmerksam im Blick behalten.
OUnterstützung bei der Beurteilung des angemessenen Folgeabstands
Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich über-
prüft, ob der Abstand zwischen dem eige-
nen Fahrzeug und einem direkt
vorausfahrenden Fahrzeug innerhalb
eines festgelegten Bereichs liegt. Sie kann
nichts anderes beurteilen. Der Fahrer
muss daher unbedingt weiterhin aufmerk-
sam bleiben und selbst bestimmen, ob in
einer bestimmten Situation Gefahr besteht
oder nicht.

3865-5. Verwenden der Fahrunterstützungssysteme

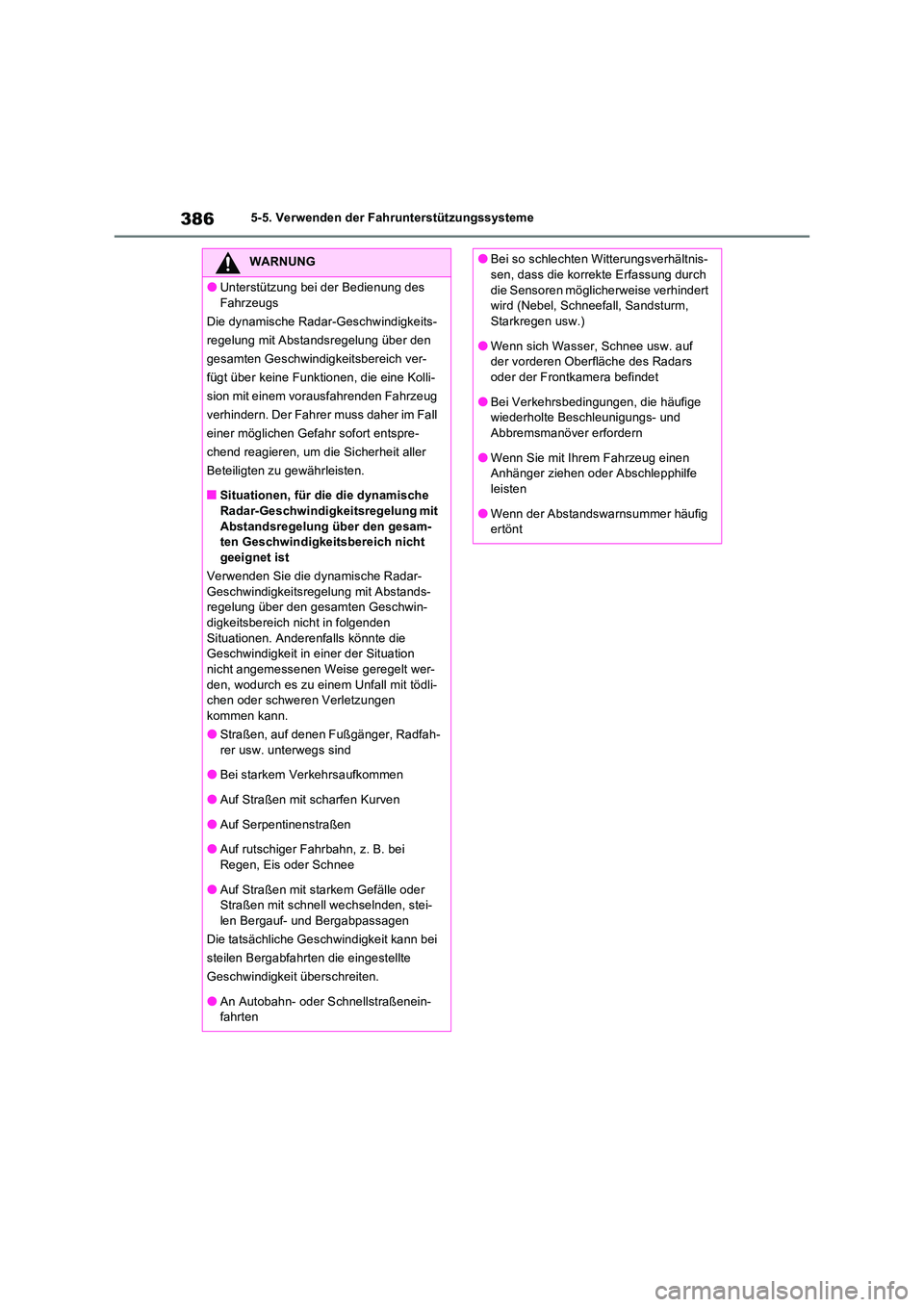

WARNUNG
OUnterstützung bei der Bedienung des
Fahrzeugs
Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ver-
fügt über keine Funktionen, die eine Kolli-
sion mit einem vorausfahrenden Fahrzeug
verhindern. Der Fahrer muss daher im Fall
einer möglichen Gefahr sofort entspre-
chend reagieren, um die Sicherheit aller
Beteiligten zu gewährleisten.
QSituationen, für die die dynamische Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesam- ten Geschwindigkeitsbereich nicht geeignet ist
Verwenden Sie die dynamische Radar-
Geschwindigkeitsregelung mit Abstands- regelung über den gesamten Geschwin-digkeitsbereich nicht in folgenden
Situationen. Anderenfalls könnte die Geschwindigkeit in einer der Situation nicht angemessenen Weise geregelt wer-
den, wodurch es zu einem Unfall mit tödli- chen oder schweren Verletzungen
kommen kann.
OStraßen, auf denen Fußgänger, Radfah- rer usw. unterwegs sind
OBei starkem Verkehrsaufkommen
OAuf Straßen mit scharfen Kurven
OAuf Serpentinenstraßen
OAuf rutschiger Fahrbahn, z. B. bei
Regen, Eis oder Schnee
OAuf Straßen mit starkem Gefälle oder Straßen mit schnell wechselnden, stei-
len Bergauf- und Bergabpassagen
Die tatsächliche Geschwindigkeit kann bei
steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
OAn Autobahn- oder Schnellstraßenein- fahrten
OBei so schlechten Witterungsverhältnis-sen, dass die korrekte Erfassung durch
die Sensoren möglicherweise verhindert wird (Nebel, Schneefall, Sandsturm, Starkregen usw.)
OWenn sich Wasser, Schnee usw. auf der vorderen Oberfläche des Radars oder der Frontkamera befindet
OBei Verkehrsbedingungen, die häufige wiederholte Beschleunigungs- und Abbremsmanöver erfordern
OWenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen oder Abschlepphilfe leisten
OWenn der Abstandswarnsummer häufig ertönt

387
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren

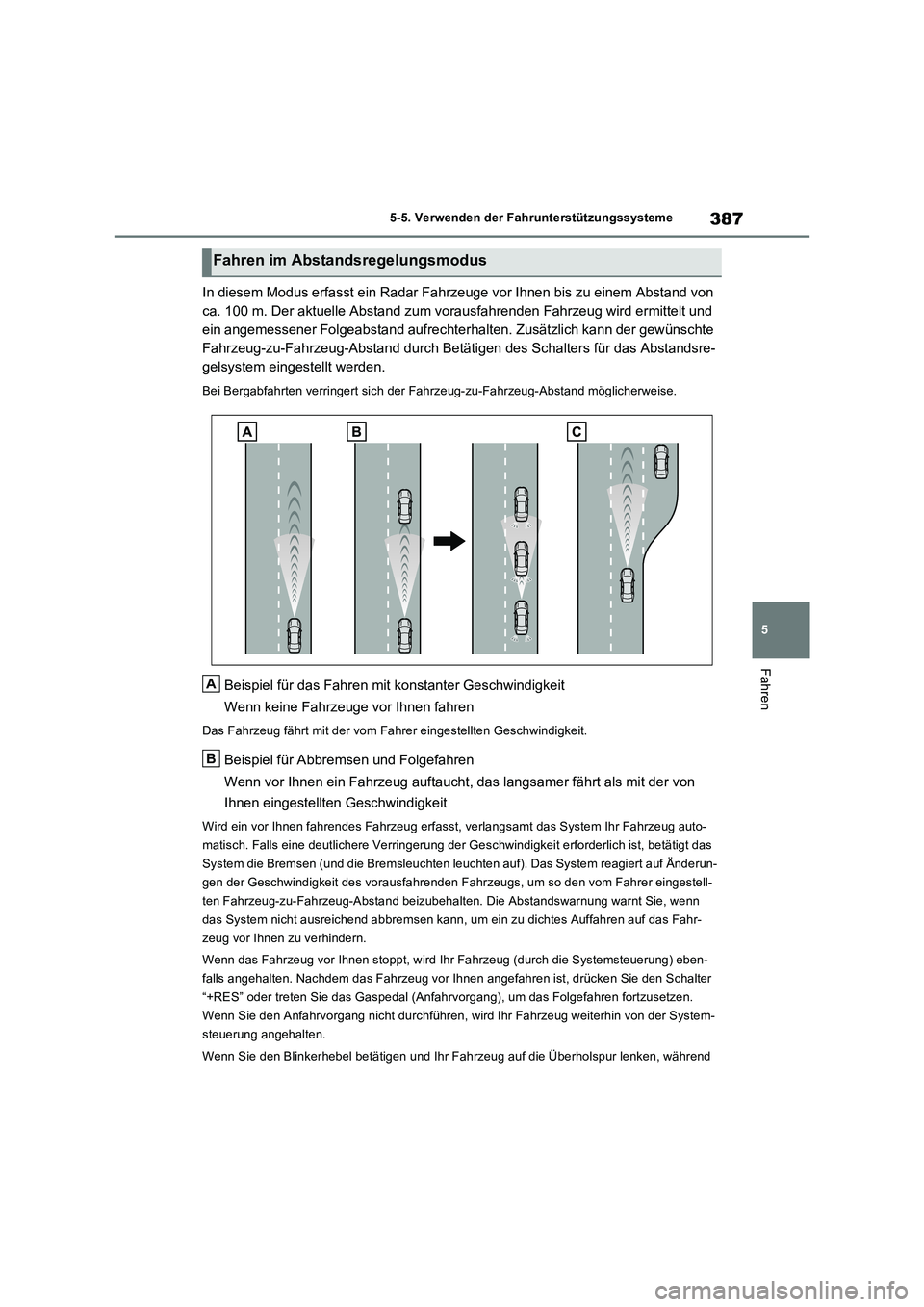

In diesem Modus erfasst ein Radar Fahrzeuge vor Ihnen bis zu einem Abstand von
ca. 100 m. Der aktuelle Abstand zum vorausfahrenden Fahrzeug wird ermittelt und
ein angemessener Folgeabstand aufrechterhalten. Zusätzlich kann der gewünschte
Fahrzeug-zu-Fahrzeug-Abstand durch Betätigen des Schalters für das Abstandsre-
gelsystem eingestellt werden.
Bei Bergabfahrten verringert sich der Fahrzeug-zu-Fahrzeug-Abstand möglicherweise.
Beispiel für das Fahren mit konstanter Geschwindigkeit
Wenn keine Fahrzeuge vor Ihnen fahren
Das Fahrzeug fährt mit der vom Fahrer eingestellten Geschwindigkeit.
Beispiel für Abbremsen und Folgefahren
Wenn vor Ihnen ein Fahrzeug auftaucht, das langsamer fährt als mit der von
Ihnen eingestellten Geschwindigkeit
Wird ein vor Ihnen fahrendes Fahrzeug erfasst, verlangsamt das System Ihr Fahrzeug auto-
matisch. Falls eine deutlichere Verringerung der Ge schwindigkeit erforderlich ist, betätigt das
System die Bremsen (und die Bremsleuchten leuc hten auf). Das System reagiert auf Änderun-
gen der Geschwindigkeit des vorausfahrenden F ahrzeugs, um so den vom Fahrer eingestell-
ten Fahrzeug-zu-Fahrzeug-Abstand beizubehalt en. Die Abstandswarnung warnt Sie, wenn
das System nicht ausreichend abbremsen kann, um ein zu dichtes Auffahren auf das Fahr-
zeug vor Ihnen zu verhindern.
Wenn das Fahrzeug vor Ihnen stoppt, wird Ihr Fahrzeug (durch die Systemsteuerung) eben-
falls angehalten. Nachdem das Fahrzeug vor Ihnen angefahren ist, drücken Sie den Schalter
“+RES” oder treten Sie das Gaspedal (Anfahrvorgang), um das Folgefahren fortzusetzen.
Wenn Sie den Anfahrvorgang nicht durchführen, wi rd Ihr Fahrzeug weiterhin von der System-
steuerung angehalten.
Wenn Sie den Blinkerhebel betätigen und Ihr F ahrzeug auf die Überholspur lenken, während
Fahren im Abstandsregelungsmodus
A
B

3885-5. Verwenden der Fahrunterstützungssysteme

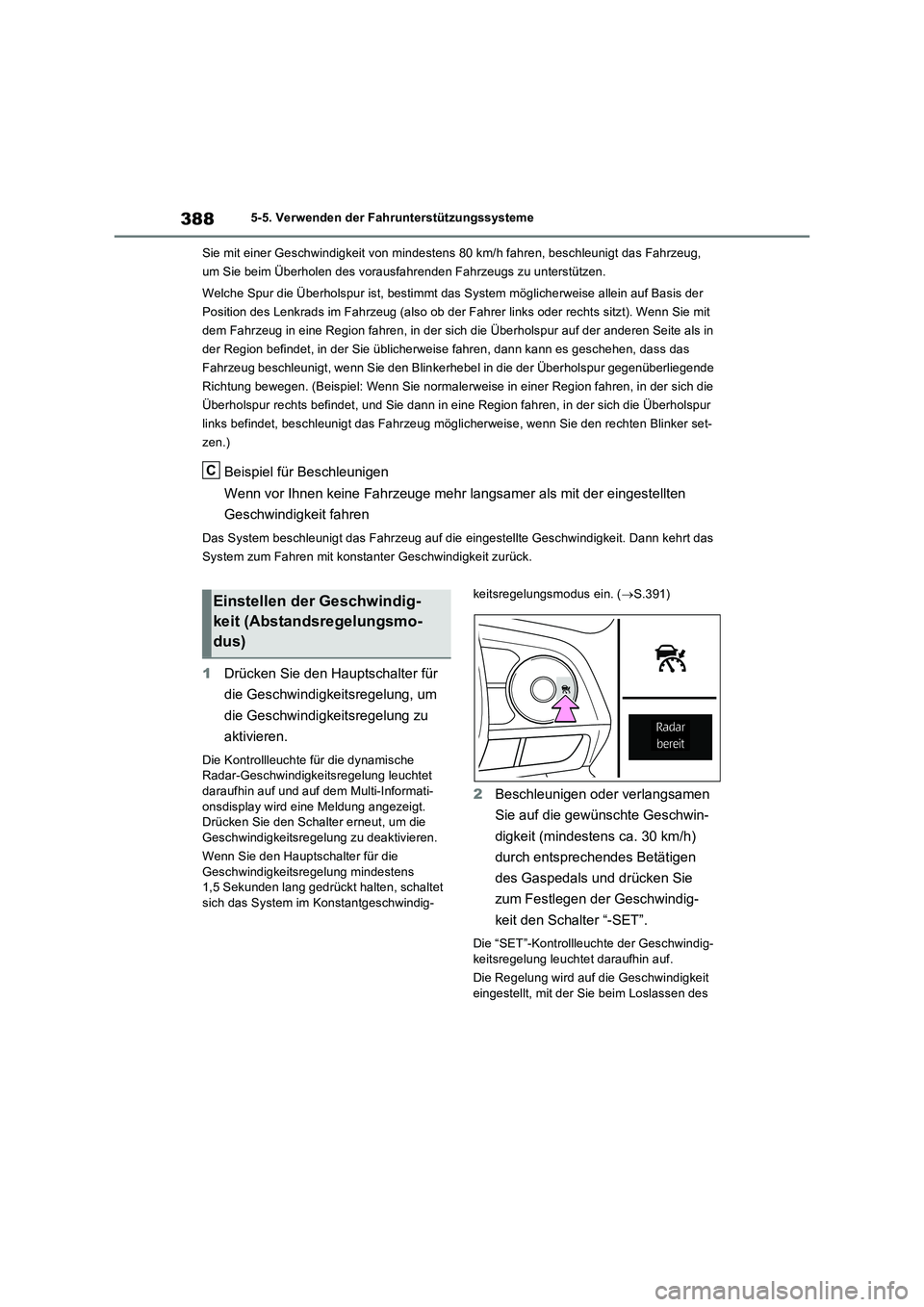

Sie mit einer Geschwindigkeit von mindestens 80 km/h fahren, beschleunigt das Fahrzeug,
um Sie beim Überholen des vorausfahrenden Fahrzeugs zu unterstützen.
Welche Spur die Überholspur ist, bestimmt das System möglicherweise allein auf Basis der
Position des Lenkrads im Fahrzeug (also ob der Fahrer links oder rechts sitzt). Wenn Sie mit
dem Fahrzeug in eine Region fahren, in der sich die Überholspur auf der anderen Seite als in
der Region befindet, in der Sie üblicherweise fahren, dann kann es geschehen, dass das
Fahrzeug beschleunigt, wenn Sie den Blinkerhebel in die der Überholspur gegenüberliegende
Richtung bewegen. (Beispiel: Wenn Sie normalerweise in einer Region fahren, in der sich die
Überholspur rechts befindet, und Sie dann in eine Region fahren, in der sich die Überholspur
links befindet, beschleunigt das Fahrzeug möglicherweise, wenn Sie den rechten Blinker set-
zen.)
Beispiel für Beschleunigen
Wenn vor Ihnen keine Fahrzeuge mehr langsamer als mit der eingestellten
Geschwindigkeit fahren
Das System beschleunigt das Fahrzeug auf die eingestellte Geschwindigkeit. Dann kehrt das
System zum Fahren mit konstanter Geschwindigkeit zurück.
1Drücken Sie den Hauptschalter für
die Geschwindigkeitsregelung, um
die Geschwindigkeitsregelung zu
aktivieren.
Die Kontrollleuchte für die dynamische
Radar-Geschwindigkeitsregelung leuchtet
daraufhin auf und auf dem Multi-Informati-
onsdisplay wird eine Meldung angezeigt.
Drücken Sie den Schalter erneut, um die
Geschwindigkeitsregelung zu deaktivieren.
Wenn Sie den Hauptschalter für die
Geschwindigkeitsregelung mindestens
1,5 Sekunden lang gedrückt halten, schaltet
sich das System im Konstantgeschwindig-keitsregelungsmodus ein. (S.391)
2Beschleunigen oder verlangsamen
Sie auf die gewünschte Geschwin-
digkeit (mindestens ca. 30 km/h)
durch entsprechendes Betätigen
des Gaspedals und drücken Sie
zum Festlegen der Geschwindig-
keit den Schalter “-SET”.
Die “SET”-Kontrollleuchte der Geschwindig-
keitsregelung leuchtet daraufhin auf.
Die Regelung wird auf die Geschwindigkeit
eingestellt, mit der Sie beim Loslassen des
C
Einstellen der Geschwindig-
keit (Abstandsregelungsmo-
dus)
