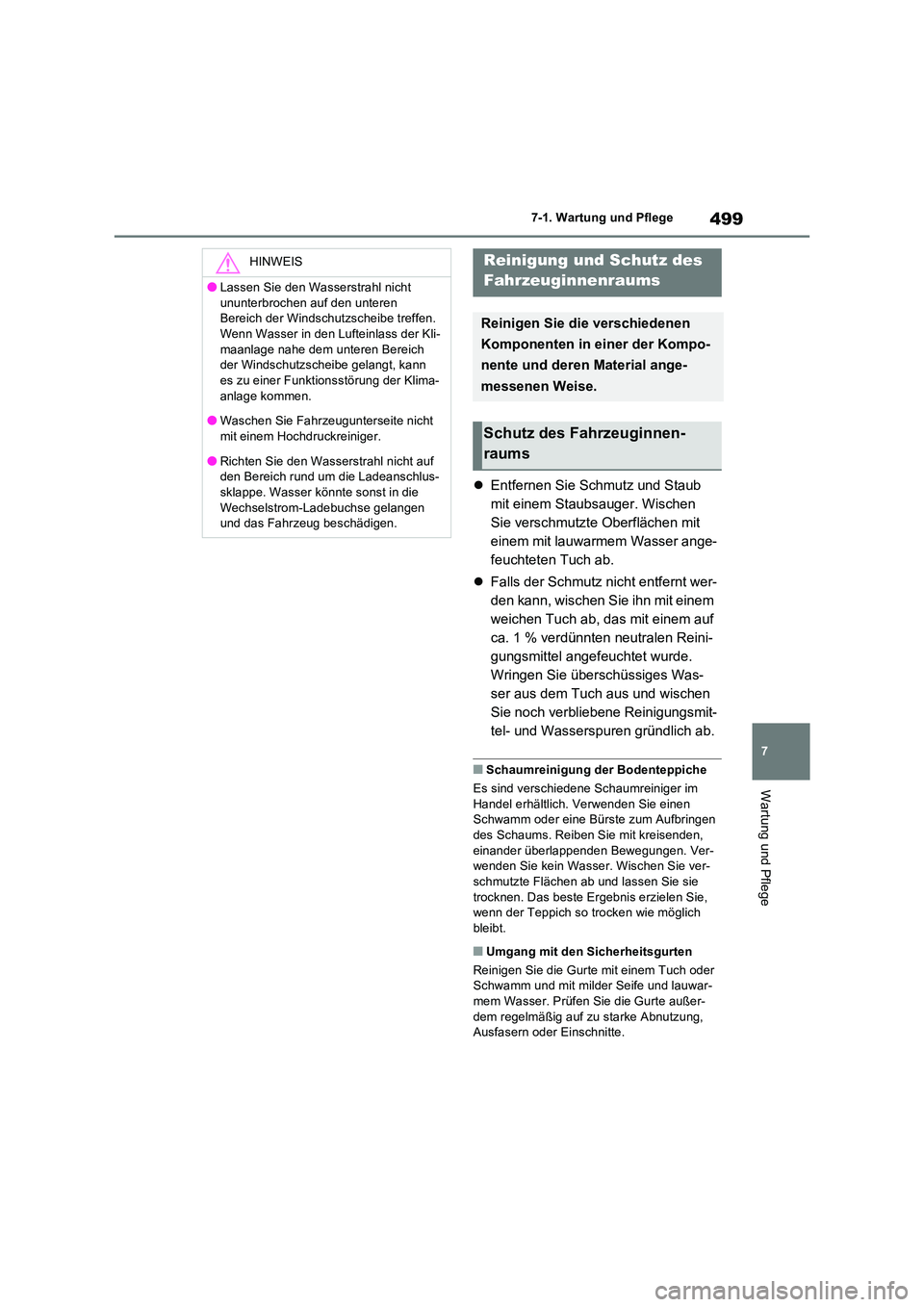

TOYOTA RAV4 PLUG-IN HYBRID 2021 Betriebsanleitungen (in German)

499
7
7-1. Wartung und Pflege
Wartung und Pflege
 Entfernen Sie Schmutz und Staub
mit einem Staubsauger. Wischen
Sie verschmutzte Oberflächen mit
einem mit lauwarmem Wasser ange-
feuchteten Tuch ab.
 Falls der Schmutz nicht entfernt wer-
den kann, wischen Sie ihn mit einem
weichen Tuch ab, das mit einem auf
ca. 1 % verdünnten neutralen Reini-
gungsmittel angefeuchtet wurde.
Wringen Sie überschüssiges Was-
ser aus dem Tuch aus und wischen
Sie noch verbliebene Reinigungsmit-
tel- und Wasserspuren gründlich ab.
QSchaumreinigung der Bodenteppiche
Es sind verschiedene Schaumreiniger im Handel erhältlich. Verwenden Sie einen Schwamm oder eine Bürste zum Aufbringen
des Schaums. Reiben Sie mit kreisenden, einander überlappenden Bewegungen. Ver-wenden Sie kein Wasser. Wischen Sie ver-
schmutzte Flächen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie, wenn der Teppich so trocken wie möglich
bleibt.
QUmgang mit den Sicherheitsgurten
Reinigen Sie die Gurte mit einem Tuch oder Schwamm und mit milder Seife und lauwar-mem Wasser. Prüfen Sie die Gurte außer-
dem regelmäßig auf zu starke Abnutzung, Ausfasern oder Einschnitte.
HINWEIS
OLassen Sie den Wasserstrahl nicht
ununterbrochen auf den unteren Bereich der Windschutzscheibe treffen. Wenn Wasser in den Lufteinlass der Kli-
maanlage nahe dem unteren Bereich der Windschutzscheibe gelangt, kann es zu einer Funktionsstörung der Klima-
anlage kommen.
OWaschen Sie Fahrzeugunterseite nicht mit einem Hochdruckreiniger.
ORichten Sie den Wasserstrahl nicht auf den Bereich rund um die Ladeanschlus-sklappe. Wasser könnte sonst in die
Wechselstrom-Ladebuchse gelangen und das Fahrzeug beschädigen.
Reinigung und Schutz des
Fahrzeuginnenraums
Reinigen Sie die verschiedenen
Komponenten in einer der Kompo-
nente und deren Material ange-
messenen Weise.
Schutz des Fahrzeuginnen-
raums

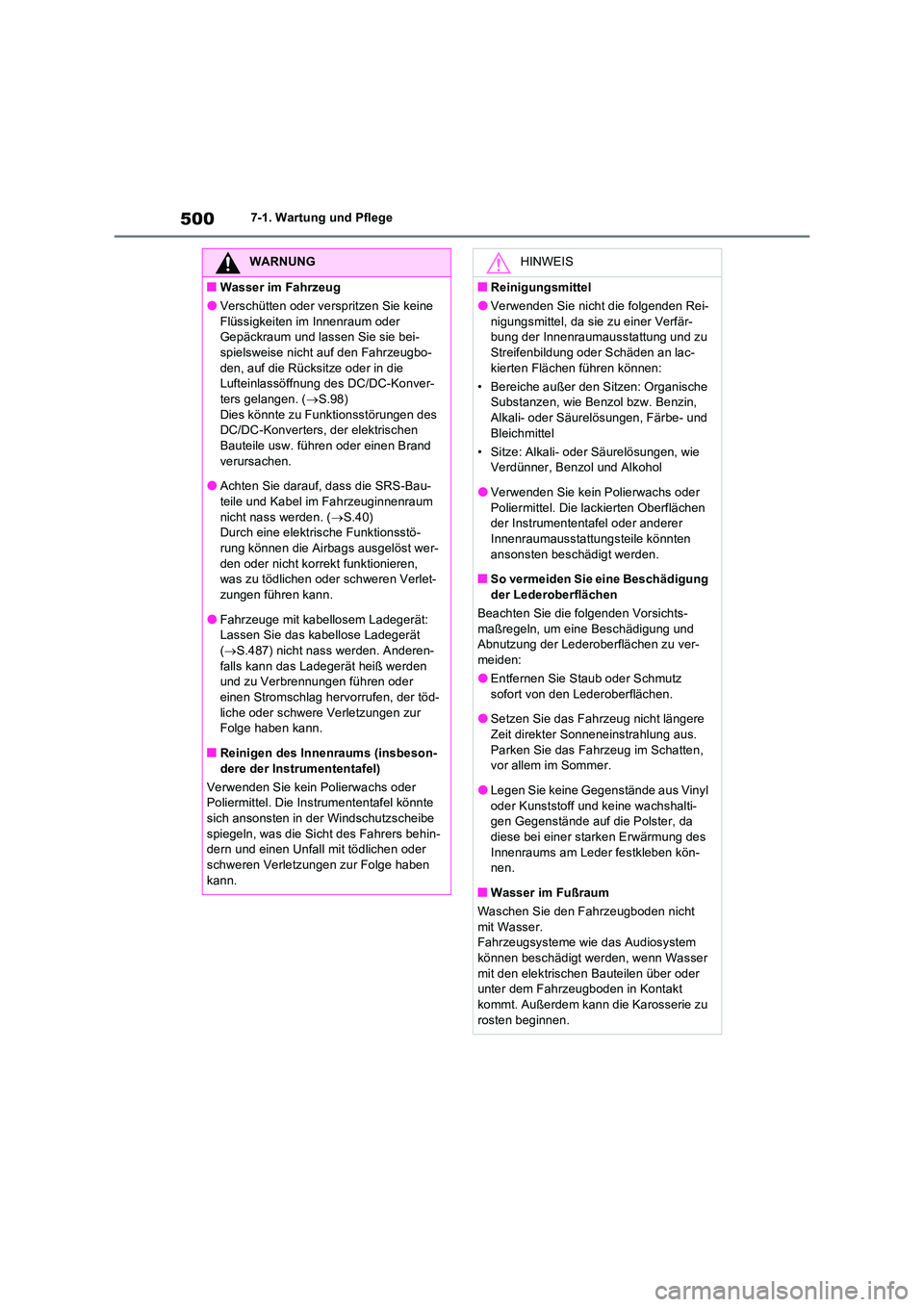

5007-1. Wartung und Pflege
WARNUNG
QWasser im Fahrzeug
OVerschütten oder verspritzen Sie keine
Flüssigkeiten im Innenraum oder Gepäckraum und lassen Sie sie bei-spielsweise nicht auf den Fahrzeugbo-
den, auf die Rücksitze oder in die Lufteinlassöffnung des DC/DC-Konver-ters gelangen. ( S.98)
Dies könnte zu Funktionsstörungen des DC/DC-Konverters, der elektrischen Bauteile usw. führen oder einen Brand
verursachen.
OAchten Sie darauf, dass die SRS-Bau- teile und Kabel im Fahrzeuginnenraum
nicht nass werden. ( S.40) Durch eine elektrische Funktionsstö-rung können die Airbags ausgelöst wer-
den oder nicht korrekt funktionieren, was zu tödlichen oder schweren Verlet-zungen führen kann.
OFahrzeuge mit kabellosem Ladegerät:Lassen Sie das kabellose Ladegerät ( S.487) nicht nass werden. Anderen-
falls kann das Ladegerät heiß werden und zu Verbrennungen führen oder einen Stromschlag hervorrufen, der töd-
liche oder schwere Verletzungen zur Folge haben kann.
QReinigen des Innenraums (insbeson-dere der Instrumententafel)
Verwenden Sie kein Polierwachs oder Poliermittel. Die Instrumententafel könnte
sich ansonsten in der Windschutzscheibe spiegeln, was die Sicht des Fahrers behin-dern und einen Unfall mit tödlichen oder
schweren Verletzungen zur Folge haben kann.
HINWEIS
QReinigungsmittel
OVerwenden Sie nicht die folgenden Rei-
nigungsmittel, da sie zu einer Verfär- bung der Innenraumausstattung und zu Streifenbildung oder Schäden an lac-
kierten Flächen führen können:
• Bereiche außer den Sitzen: Organische Substanzen, wie Benz ol bzw. Benzin, Alkali- oder Säurelösungen, Färbe- und
Bleichmittel
• Sitze: Alkali- oder Säurelösungen, wie Verdünner, Benzol und Alkohol
OVerwenden Sie kein Polierwachs oder
Poliermittel. Die lackierten Oberflächen der Instrumententafel oder anderer Innenraumausstattungsteile könnten
ansonsten beschädigt werden.
QSo vermeiden Sie eine Beschädigung der Lederoberflächen
Beachten Sie die folgenden Vorsichts-
maßregeln, um eine Beschädigung und Abnutzung der Lederoberflächen zu ver-meiden:
OEntfernen Sie Staub oder Schmutz
sofort von den Lederoberflächen.
OSetzen Sie das Fahrzeug nicht längere
Zeit direkter Sonneneinstrahlung aus. Parken Sie das Fahrzeug im Schatten, vor allem im Sommer.
OLegen Sie keine Gegenstände aus Vinyl oder Kunststoff und keine wachshalti-gen Gegenstände auf die Polster, da
diese bei einer starken Erwärmung des Innenraums am Leder festkleben kön-nen.
QWasser im Fußraum
Waschen Sie den Fahrzeugboden nicht mit Wasser.Fahrzeugsysteme wie das Audiosystem
können beschädigt werden, wenn Wasser mit den elektrischen Bauteilen über oder unter dem Fahrzeugboden in Kontakt
kommt. Außerdem kann die Karosserie zu rosten beginnen.

501
7

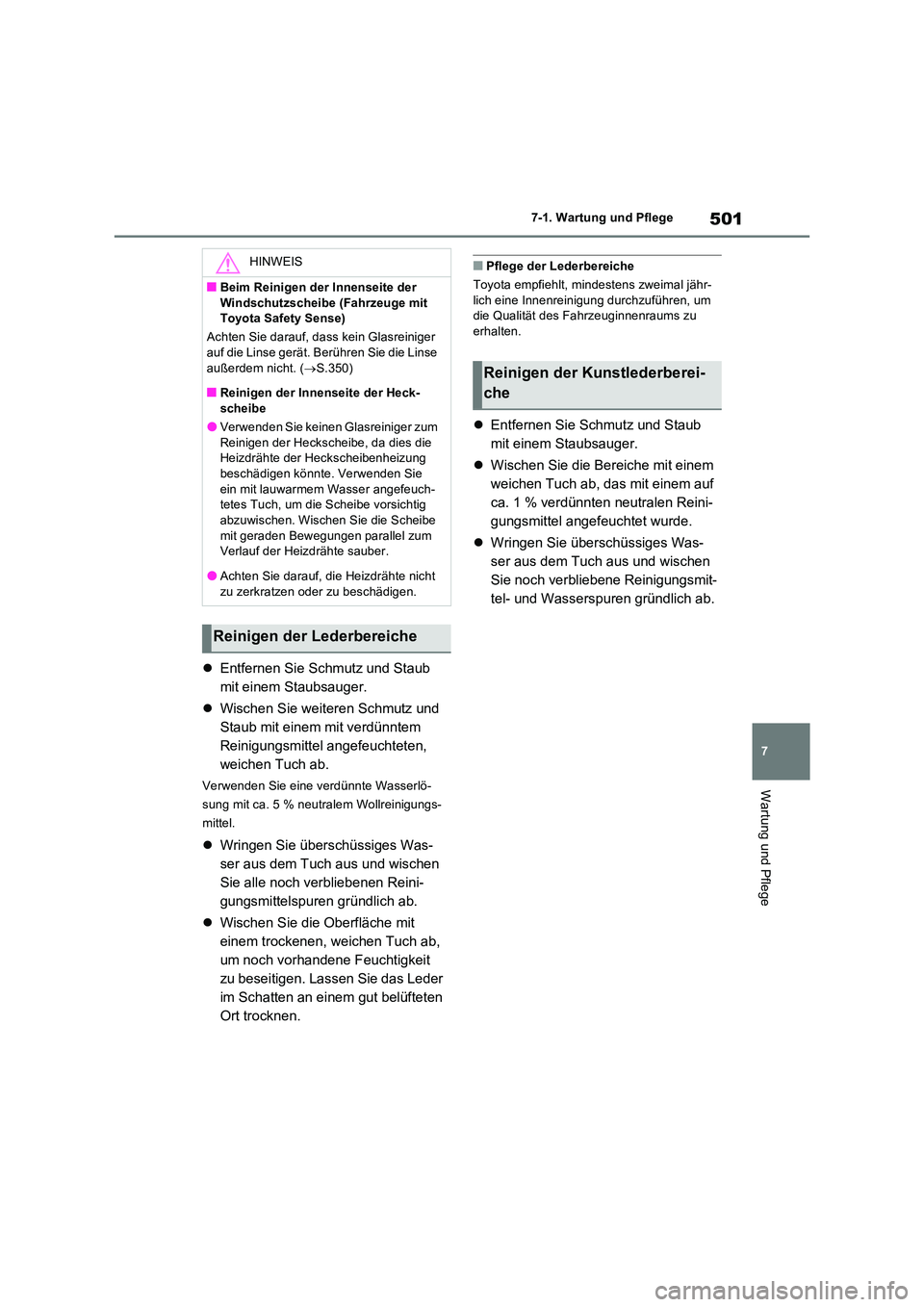

7-1. Wartung und Pflege
Wartung und Pflege
 Entfernen Sie Schmutz und Staub
mit einem Staubsauger.
 Wischen Sie weiteren Schmutz und
Staub mit einem mit verdünntem
Reinigungsmittel angefeuchteten,
weichen Tuch ab.
Verwenden Sie eine verdünnte Wasserlö-
sung mit ca. 5 % neutralem Wollreinigungs-
mittel.
 Wringen Sie überschüssiges Was-
ser aus dem Tuch aus und wischen
Sie alle noch verbliebenen Reini-
gungsmittelspuren gründlich ab.
 Wischen Sie die Oberfläche mit
einem trockenen, weichen Tuch ab,
um noch vorhandene Feuchtigkeit
zu beseitigen. Lassen Sie das Leder
im Schatten an einem gut belüfteten
Ort trocknen.
QPflege der Lederbereiche
Toyota empfiehlt, mindestens zweimal jähr- lich eine Innenreinigung durchzuführen, um die Qualität des Fahrzeuginnenraums zu
erhalten.
 Entfernen Sie Schmutz und Staub
mit einem Staubsauger.
 Wischen Sie die Bereiche mit einem
weichen Tuch ab, das mit einem auf
ca. 1 % verdünnten neutralen Reini-
gungsmittel angefeuchtet wurde.
 Wringen Sie überschüssiges Was-
ser aus dem Tuch aus und wischen
Sie noch verbliebene Reinigungsmit-
tel- und Wasserspuren gründlich ab.
HINWEIS
QBeim Reinigen der Innenseite der
Windschutzscheibe (Fahrzeuge mit Toyota Safety Sense)
Achten Sie darauf, dass kein Glasreiniger auf die Linse gerät. Berühren Sie die Linse
außerdem nicht. ( S.350)
QReinigen der Innenseite der Heck- scheibe
OVerwenden Sie keinen Glasreiniger zum
Reinigen der Heckscheibe, da dies die Heizdrähte der Heckscheibenheizung beschädigen könnte. Verwenden Sie
ein mit lauwarmem Wasser angefeuch- tetes Tuch, um die Scheibe vorsichtig abzuwischen. Wischen Sie die Scheibe
mit geraden Bewegungen parallel zum Verlauf der Heizdrähte sauber.
OAchten Sie darauf, die Heizdrähte nicht
zu zerkratzen oder zu beschädigen.
Reinigen der Lederbereiche
Reinigen der Kunstlederberei-
che

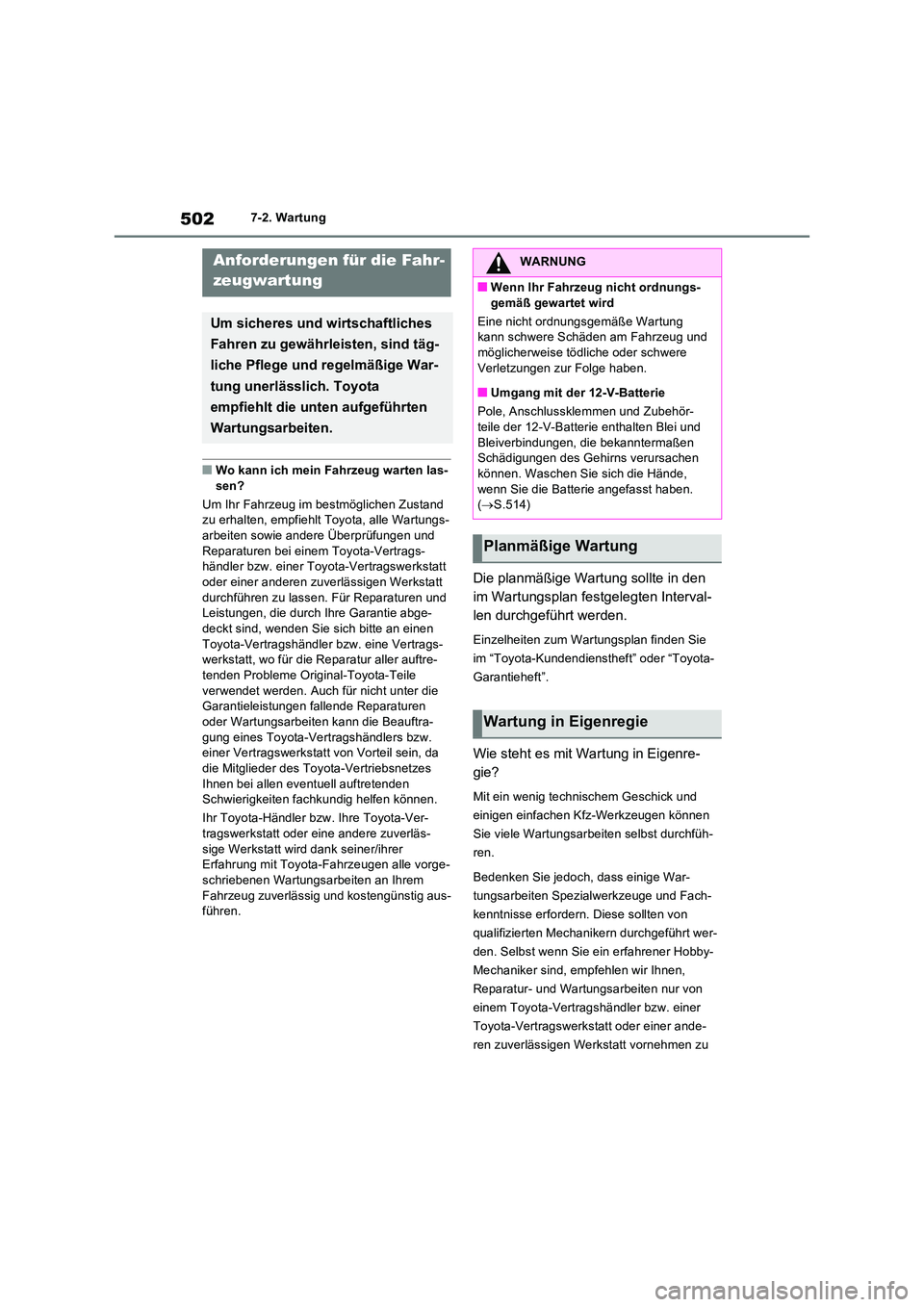

5027-2. Wartung
7-2.Wartung
QWo kann ich mein Fahrzeug warten las-
sen?
Um Ihr Fahrzeug im bestmöglichen Zustand zu erhalten, empfiehlt Toyota, alle Wartungs-arbeiten sowie andere Überprüfungen und
Reparaturen bei einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
durchführen zu lassen. Für Reparaturen und Leistungen, die durch Ihre Garantie abge-deckt sind, wenden Sie sich bitte an einen
Toyota-Vertragshändler bzw. eine Vertrags- werkstatt, wo für die Reparatur aller auftre-tenden Probleme Original-Toyota-Teile
verwendet werden. Auch für nicht unter die Garantieleistungen fallende Reparaturen oder Wartungsarbeiten kann die Beauftra-
gung eines Toyota-Vertragshändlers bzw. einer Vertragswerkstatt von Vorteil sein, da die Mitglieder des Toyota-Vertriebsnetzes
Ihnen bei allen eventuell auftretenden Schwierigkeiten fachkundig helfen können.
Ihr Toyota-Händler bzw. Ihre Toyota-Ver- tragswerkstatt oder eine andere zuverläs-
sige Werkstatt wird dank seiner/ihrer Erfahrung mit Toyota-Fahrzeugen alle vorge-schriebenen Wartungsarbeiten an Ihrem
Fahrzeug zuverlässig und kostengünstig aus- führen.
Die planmäßige Wartung sollte in den
im Wartungsplan festgelegten Interval-
len durchgeführt werden.
Einzelheiten zum Wartungsplan finden Sie
im “Toyota-Kundendienstheft” oder “Toyota-
Garantieheft”.
Wie steht es mit Wartung in Eigenre-
gie?
Mit ein wenig technischem Geschick und
einigen einfachen Kfz-Werkzeugen können
Sie viele Wartungsarbeiten selbst durchfüh-
ren.
Bedenken Sie jedoch, dass einige War-
tungsarbeiten Spezialwerkzeuge und Fach-
kenntnisse erfordern. Diese sollten von
qualifizierten Mechanikern durchgeführt wer-
den. Selbst wenn Sie ein erfahrener Hobby-
Mechaniker sind, empfehlen wir Ihnen,
Reparatur- und Wartungsarbeiten nur von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt vornehmen zu
Anforderungen für die Fahr-
zeugwartung
Um sicheres und wirtschaftliches
Fahren zu gewährleisten, sind täg-
liche Pflege und regelmäßige War-
tung unerlässlich. Toyota
empfiehlt die unten aufgeführten
Wartungsarbeiten.
WARNUNG
QWenn Ihr Fahrzeug nicht ordnungs-
gemäß gewartet wird
Eine nicht ordnungsgemäße Wartung kann schwere Schäden am Fahrzeug und möglicherweise tödliche oder schwere
Verletzungen zur Folge haben.
QUmgang mit der 12-V-Batterie
Pole, Anschlussklemmen und Zubehör- teile der 12-V-Batterie enthalten Blei und
Bleiverbindungen, die bekanntermaßen Schädigungen des Gehirns verursachen können. Waschen Sie sich die Hände,
wenn Sie die Batterie angefasst haben. ( S.514)
Planmäßige Wartung
Wartung in Eigenregie

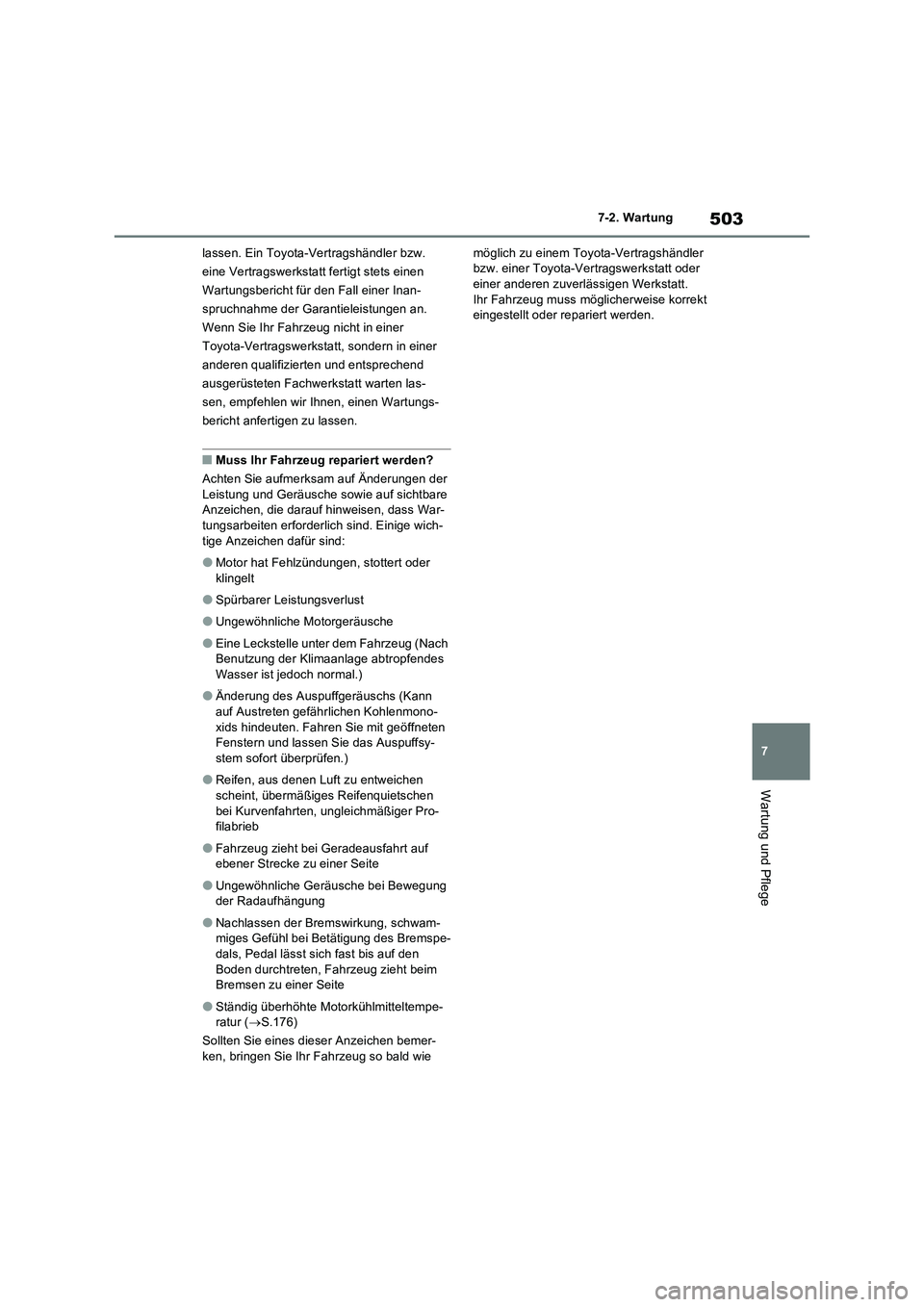

503
7 7-2. Wartung
Wartung und Pflege
lassen. Ein Toyota-Vertragshändler bzw.
eine Vertragswerkstatt fertigt stets einen
Wartungsbericht für den Fall einer Inan-
spruchnahme der Garantieleistungen an.
Wenn Sie Ihr Fahrzeug nicht in einer
Toyota-Vertragswerkstatt, sondern in einer
anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt warten las-
sen, empfehlen wir Ihnen, einen Wartungs-
bericht anfertigen zu lassen.
QMuss Ihr Fahrzeug repariert werden?
Achten Sie aufmerksam auf Änderungen der
Leistung und Geräusche sowie auf sichtbare
Anzeichen, die darauf hinweisen, dass War-
tungsarbeiten erforderlich sind. Einige wich-
tige Anzeichen dafür sind:
OMotor hat Fehlzündungen, stottert oder
klingelt
OSpürbarer Leistungsverlust
OUngewöhnliche Motorgeräusche
OEine Leckstelle unter dem Fahrzeug (Nach
Benutzung der Klimaanlage abtropfendes
Wasser ist jedoch normal.)
OÄnderung des Auspuffgeräuschs (Kann
auf Austreten gefährlichen Kohlenmono-
xids hindeuten. Fahren Sie mit geöffneten
Fenstern und lassen Sie das Auspuffsy-
stem sofort überprüfen.)
OReifen, aus denen Luft zu entweichen
scheint, übermäßiges Reifenquietschen
bei Kurvenfahrten, ungleichmäßiger Pro-
filabrieb
OFahrzeug zieht bei Geradeausfahrt auf
ebener Strecke zu einer Seite
OUngewöhnliche Geräusche bei Bewegung
der Radaufhängung
ONachlassen der Bremswirkung, schwam-
miges Gefühl bei Betätigung des Bremspe-
dals, Pedal lässt sich fast bis auf den
Boden durchtreten, Fahrzeug zieht beim
Bremsen zu einer Seite
OStändig überhöhte Motorkühlmitteltempe-
ratur (S.176)
Sollten Sie eines dieser Anzeichen bemer-
ken, bringen Sie Ihr Fahrzeug so bald wie möglich zu einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt.
Ihr Fahrzeug muss möglicherweise korrekt
eingestellt oder repariert werden.

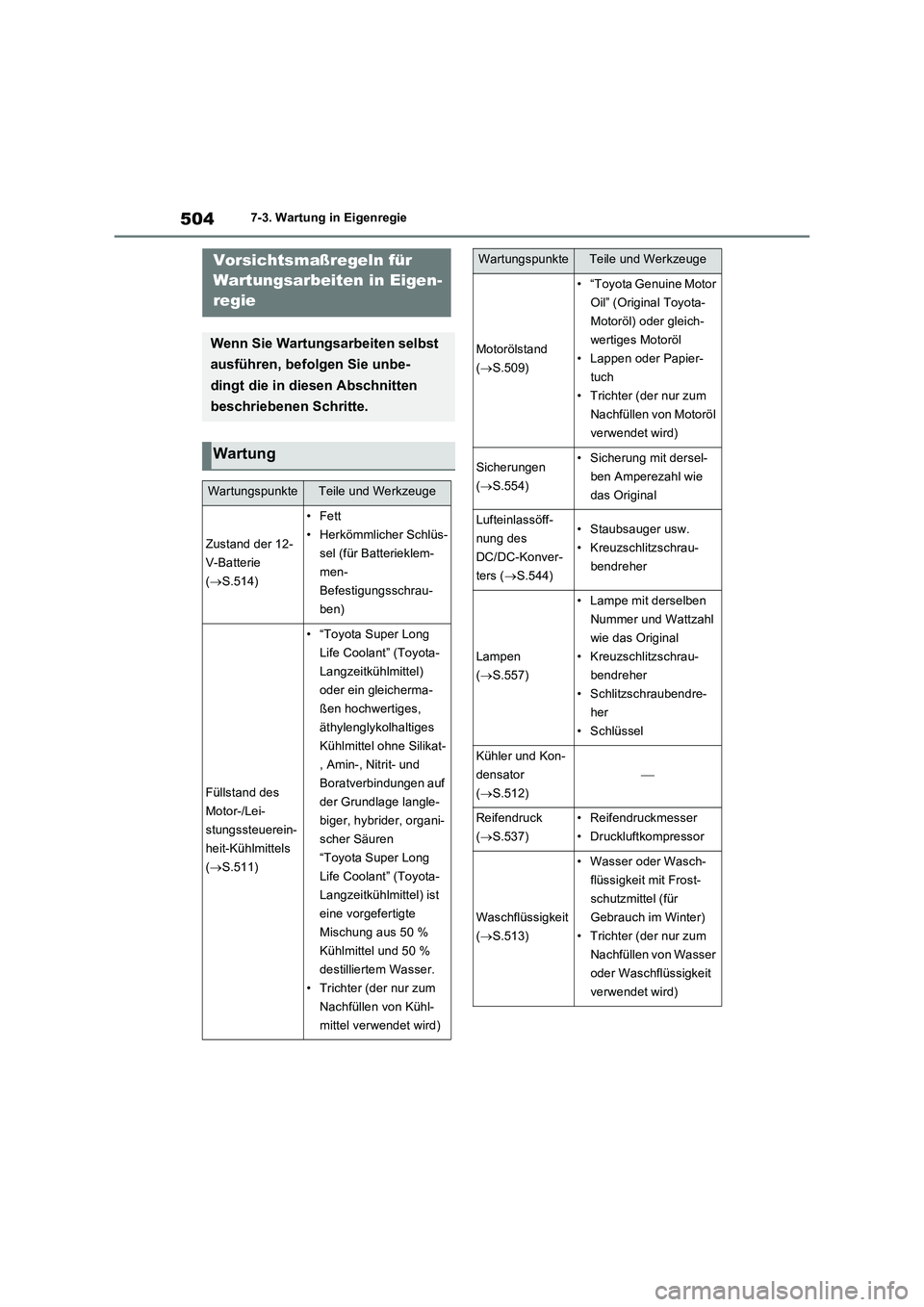

5047-3. Wartung in Eigenregie
7-3.Wartung in E ige nre gieVorsichtsmaßregeln für
Wartungsarbeiten in Eigen-
regie
Wenn Sie Wartungsarbeiten selbst
ausführen, befolgen Sie unbe-
dingt die in diesen Abschnitten
beschriebenen Schritte.
Wartung
WartungspunkteTeile und Werkzeuge
Zustand der 12-
V-Batterie
(S.514)
•Fett
• Herkömmlicher Schlüs-
sel (für Batterieklem-
men-
Befestigungsschrau-
ben)
Füllstand des
Motor-/Lei-
stungssteuerein-
heit-Kühlmittels
(S.511)
• “Toyota Super Long
Life Coolant” (Toyota-
Langzeitkühlmittel)
oder ein gleicherma-
ßen hochwertiges,
äthylenglykolhaltiges
Kühlmittel ohne Silikat-
, Amin-, Nitrit- und
Boratverbindungen auf
der Grundlage langle-
biger, hybrider, organi-
scher Säuren
“Toyota Super Long
Life Coolant” (Toyota-
Langzeitkühlmittel) ist
eine vorgefertigte
Mischung aus 50 %
Kühlmittel und 50 %
destilliertem Wasser.
• Trichter (der nur zum
Nachfüllen von Kühl-
mittel verwendet wird)
Motorölstand
(S.509)
• “Toyota Genuine Motor
Oil” (Original Toyota-
Motoröl) oder gleich-
wertiges Motoröl
• Lappen oder Papier-
tuch
• Trichter (der nur zum
Nachfüllen von Motoröl
verwendet wird)
Sicherungen
(S.554)• Sicherung mit dersel-
ben Amperezahl wie
das Original
Lufteinlassöff-
nung des
DC/DC-Konver-
ters (S.544)• Staubsauger usw.
• Kreuzschlitzschrau-
bendreher
Lampen
(S.557)
• Lampe mit derselben
Nummer und Wattzahl
wie das Original
• Kreuzschlitzschrau-
bendreher
• Schlitzschraubendre-
her
• Schlüssel
Kühler und Kon-
densator
(S.512)

Reifendruck
(S.537)• Reifendruckmesser
• Druckluftkompressor
Waschflüssigkeit
(S.513)
• Wasser oder Wasch-
flüssigkeit mit Frost-
schutzmittel (für
Gebrauch im Winter)
• Trichter (der nur zum
Nachfüllen von Wasser
oder Waschflüssigkeit
verwendet wird)
WartungspunkteTeile und Werkzeuge

505
7
7-3. Wartung in Eigenregie
Wartung und Pflege

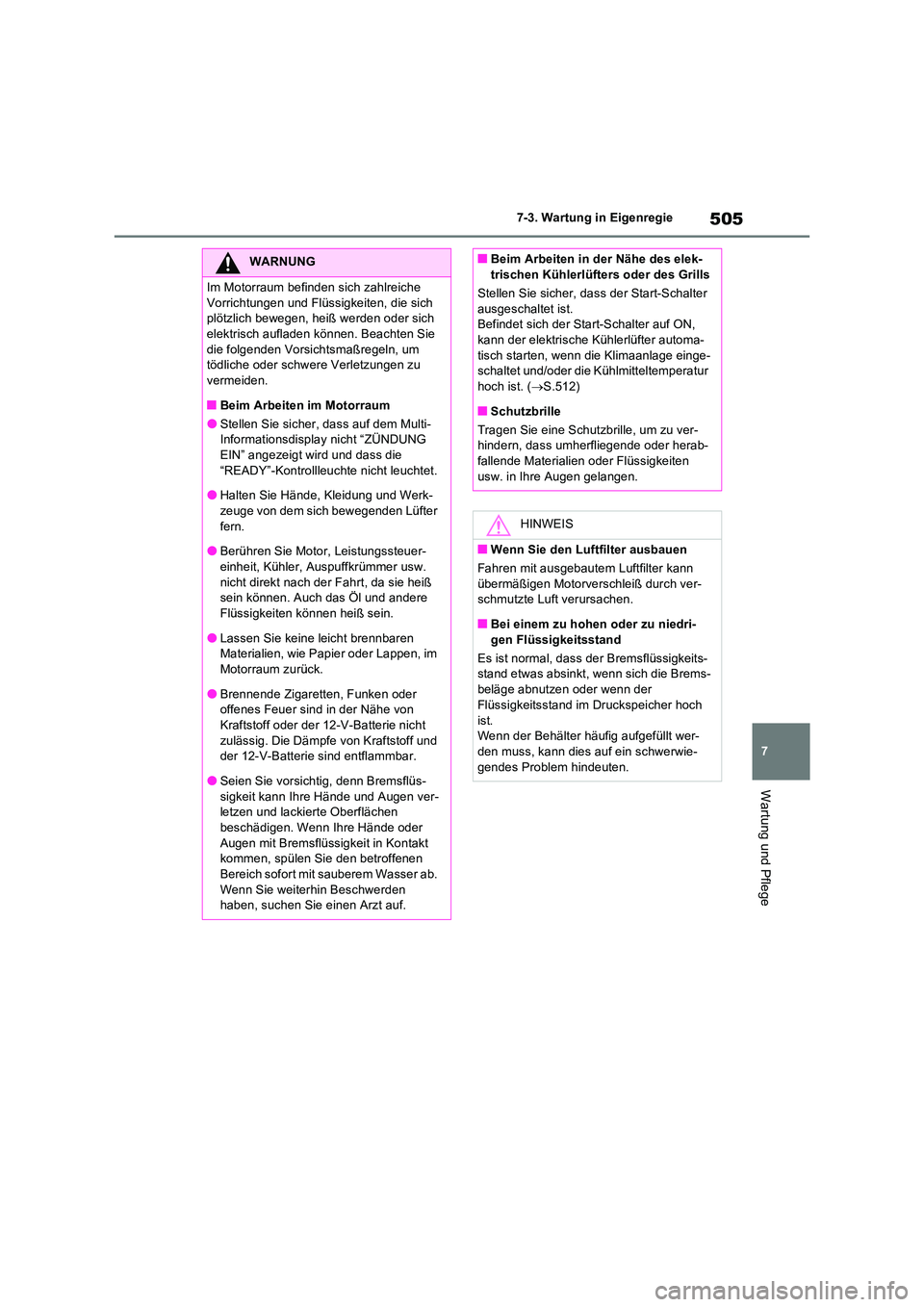

WARNUNG
Im Motorraum befinden sich zahlreiche
Vorrichtungen und Flüssigkeiten, die sich plötzlich bewegen, heiß werden oder sich elektrisch aufladen können. Beachten Sie
die folgenden Vorsichtsmaßregeln, um tödliche oder schwere Verletzungen zu vermeiden.
QBeim Arbeiten im Motorraum
OStellen Sie sicher, dass auf dem Multi-Informationsdisplay nicht “ZÜNDUNG EIN” angezeigt wird und dass die
“READY”-Kontrollleuchte nicht leuchtet.
OHalten Sie Hände, Kleidung und Werk- zeuge von dem sich bewegenden Lüfter
fern.
OBerühren Sie Motor, Leistungssteuer- einheit, Kühler, Auspuffkrümmer usw.
nicht direkt nach der Fahrt, da sie heiß sein können. Auch das Öl und andere Flüssigkeiten können heiß sein.
OLassen Sie keine leicht brennbaren Materialien, wie Papier oder Lappen, im Motorraum zurück.
OBrennende Zigaretten, Funken oder offenes Feuer sind in der Nähe von
Kraftstoff oder der 12-V-Batterie nicht zulässig. Die Dämpfe von Kraftstoff und der 12-V-Batterie sind entflammbar.
OSeien Sie vorsichtig, denn Bremsflüs-sigkeit kann Ihre Hände und Augen ver-letzen und lackierte Oberflächen
beschädigen. Wenn Ihre Hände oder Augen mit Bremsflüssigkeit in Kontakt kommen, spülen Sie den betroffenen
Bereich sofort mit sauberem Wasser ab. Wenn Sie weiterhin Beschwerden haben, suchen Sie einen Arzt auf.
QBeim Arbeiten in der Nähe des elek-trischen Kühlerlüfters oder des Grills
Stellen Sie sicher, dass der Start-Schalter
ausgeschaltet ist. Befindet sich der Start-Schalter auf ON, kann der elektrische Kühlerlüfter automa-
tisch starten, wenn die Klimaanlage einge- schaltet und/oder die Kühlmitteltemperatur hoch ist. ( S.512)
QSchutzbrille
Tragen Sie eine Schutzbrille, um zu ver- hindern, dass umherfliegende oder herab-fallende Materialien oder Flüssigkeiten
usw. in Ihre Augen gelangen.
HINWEIS
QWenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann übermäßigen Motorverschleiß durch ver-schmutzte Luft verursachen.
QBei einem zu hohen oder zu niedri-gen Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeits- stand etwas absinkt, wenn sich die Brems-
beläge abnutzen oder wenn der Flüssigkeitsstand im Druckspeicher hoch
ist. Wenn der Behälter häufig aufgefüllt wer-den muss, kann dies auf ein schwerwie-
gendes Problem hindeuten.

5067-3. Wartung in Eigenregie

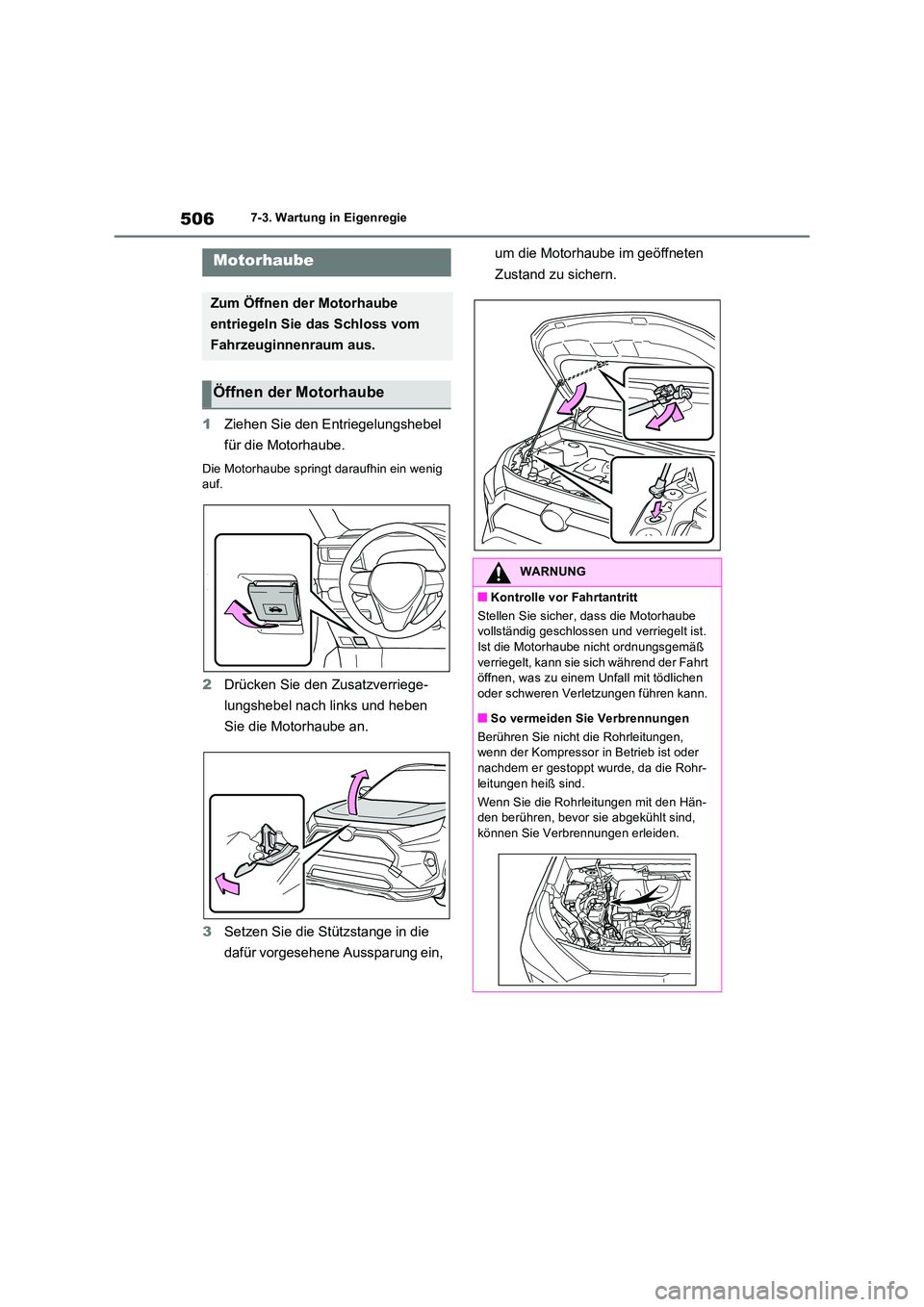

1Ziehen Sie den Entriegelungshebel
für die Motorhaube.
Die Motorhaube springt daraufhin ein wenig auf.
2 Drücken Sie den Zusatzverriege-
lungshebel nach links und heben
Sie die Motorhaube an.
3 Setzen Sie die Stützstange in die
dafür vorgesehene Aussparung ein,
um die Motorhaube im geöffneten
Zustand zu sichern.Motorhaube
Zum Öffnen der Motorhaube
entriegeln Sie das Schloss vom
Fahrzeuginnenraum aus.
Öffnen der Motorhaube
WARNUNG
QKontrolle vor Fahrtantritt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.Ist die Motorhaube nicht ordnungsgemäß
verriegelt, kann sie sich während der Fahrt öffnen, was zu einem Unfall mit tödlichen oder schweren Verletzungen führen kann.
QSo vermeiden Sie Verbrennungen
Berühren Sie nicht die Rohrleitungen, wenn der Kompressor in Betrieb ist oder nachdem er gestoppt wurde, da die Rohr-
leitungen heiß sind.
Wenn Sie die Rohrleitungen mit den Hän- den berühren, bevor sie abgekühlt sind, können Sie Verbrennungen erleiden.

507
7
7-3. Wartung in Eigenregie
Wartung und Pflege

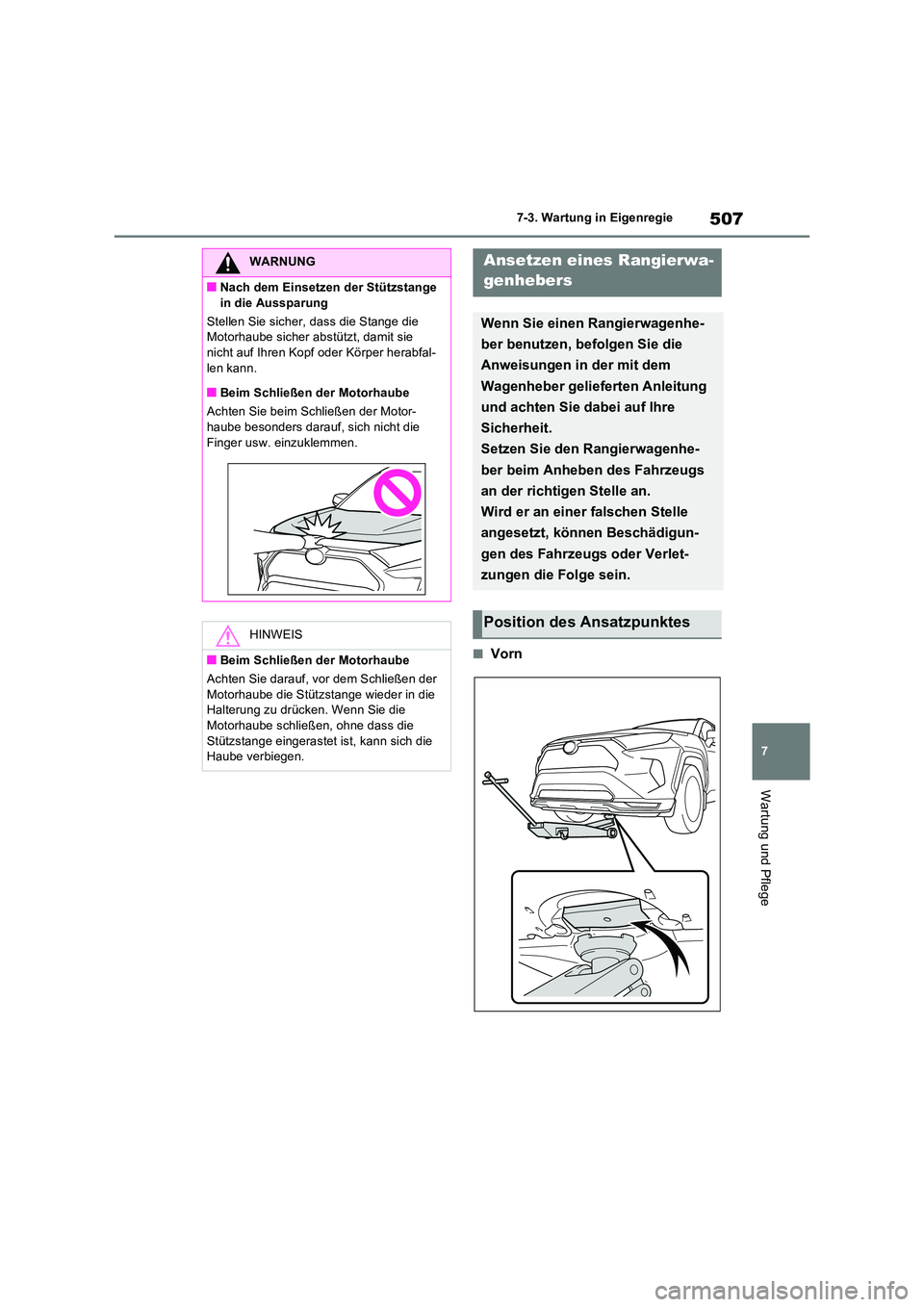

QVorn
WARNUNG
QNach dem Einsetzen der Stützstange
in die Aussparung
Stellen Sie sicher, dass die Stange die Motorhaube sicher abstützt, damit sie nicht auf Ihren Kopf oder Körper herabfal-
len kann.
QBeim Schließen der Motorhaube
Achten Sie beim Schließen der Motor- haube besonders darauf, sich nicht die
Finger usw. einzuklemmen.
HINWEIS
QBeim Schließen der Motorhaube
Achten Sie darauf, vor dem Schließen der
Motorhaube die Stützstange wieder in die Halterung zu drücken. Wenn Sie die Motorhaube schließen, ohne dass die
Stützstange eingerastet ist, kann sich die Haube verbiegen.
Ansetzen eines Rangierwa-
genhebers
Wenn Sie einen Rangierwagenhe-
ber benutzen, befolgen Sie die
Anweisungen in der mit dem
Wagenheber gelieferten Anleitung
und achten Sie dabei auf Ihre
Sicherheit.
Setzen Sie den Rangierwagenhe-
ber beim Anheben des Fahrzeugs
an der richtigen Stelle an.
Wird er an einer falschen Stelle
angesetzt, können Beschädigun-
gen des Fahrzeugs oder Verlet-
zungen die Folge sein.
Position des Ansatzpunktes

5087-3. Wartung in Eigenregie

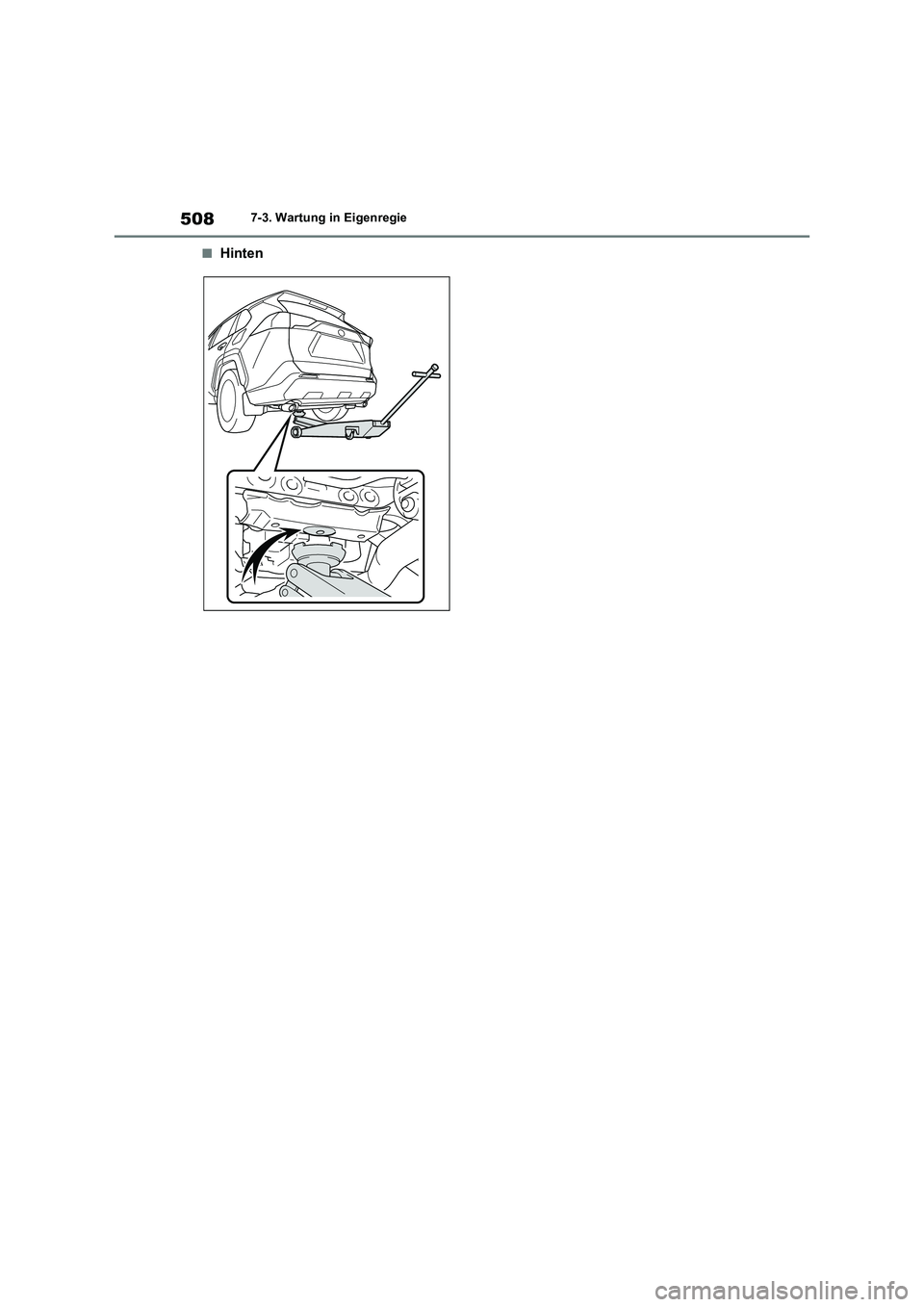

QHinten
