TOYOTA RAV4 PLUG-IN HYBRID 2021 Brugsanvisning (in Danish)

159
2
2-2. Opladning
Plug-in-hybridsystem
nHvis "Charging Stopped Due to Pulled Charging Connector" vises
*: Der forbruges strøm ved anvendelse af "Batterivarmer" (
S. 127), funktionen
koblet til aircond itionsystemet (S. 142) eller det fjernstyrede airconditionsystem
(S. 454).
nHvis "Charging Complete Limited Due to Battery Temp" vises
Sandsynlig årsagAfhjælpning
Ladestikket blev fjernet under opladnin-
gen
Når ladestikket fjernes under opladnin-
gen, stopper opladningen. Hvis hybrid-
batteriet (traktionsbatteriet) skal lades
helt op, skal ladestikket tilsluttes igen.Når hybridbatteriet (traktionsbatteriet) er
ladet helt op, skal ladestikket fjernes,
mens hybridbatteriet (traktionsbatteriet)
oplades igen, fordi strømforbrugende
funktioner
* er blevet brugt, og den reste-
rende opladning nu er reduceret.
Ladekoblingen sidder ikke helt fast
Kontrollér ladekoblingens tilslutningssta-
tus.
 Ved isætning af ladekoblingen skal det
sikres, at den sidder godt fast.
 Når ladekoblingen er tilsluttet, skal det
kontrolleres, at ladeindikatoren ved
ladestikket lyser.
Hvis opladning ikke kan udføres, selvom
den korrekte procedure er fulgt, skal
bilen efterses af en autoriseret Toyota-
forhandler/-reparatør eller andre kvalifi-
cerede fagfolk.
Ladekoblingen blev låst op under oplad-
ningen
Når ladekoblingen låses op under oplad-
ningen, stopper opladningen. Opladnin-
gen fortsættes ved at tilslutte ladekoblin-
gen igen.
Sandsynlig årsagAfhjælpning
Opladningen blev stoppet for at beskytte
hybridbatteriet (traktionsbatteriet), fordi
det fortsat var varmt efter en bestemt
periode.Lad hybridbatteriet (traktionsbatteriet)
køle af, og foretag opladning igen, hvis
den ønskede ladestatus ikke er nået.
OM42E06DK.book Page 159 Thursday, February 18, 2021 5:07 PM

1602-2. Opladning
nHvis "Charging Stopped Check Charging Source" vises (1)
Sandsynlig årsagAfhjælpning
Problem i strømforsyning fra ekstern
strømkilde
Kontrollér følgende punkter.
Stikket er ikke taget ud
 Fjernbetjeningskontakten er ikke slået
fra
 Indikatoren for strømkilde på afbryde-
ren for ladekredsløb (CCID) lyser
 Afbryderen er udløst
Hvis der ikke er problemer med ovenstå-
ende, kan der være et problem med stik-
kontakten i bygningen. Kontakt en elek-
triker for at få et ef tersyn af kontakten.
(Kontakt den ansvarlige for ladestatio-
nen, hvis der er pr oblemer med ladestati-
onen).
Hvis opladning ikke kan foretages, selv-
om der ikke er problemer med strømkil-
den, kan der være en fejl i systemet. Få
bilen efterset hos en autoriseret Toyota-
forhandler/-reparatør eller andre kvalifi-
cerede fagfolk.
Hvis fejladvarselsindikatoren på afbryde-
ren for ladekredsløb lyser, kan der des-
uden forekomme fejlstrøm. Rådfør dig
med en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede fag-
folk.
OM42E06DK.book Page 160 Thursday, February 18, 2021 5:07 PM

161
2
2-2. Opladning
Plug-in-hybridsystem
nHvis "Charging Stopped Check Charging Source" vises (2)
Laderen er stoppet med at oplade
Opladningen kan annulleres via afbrydel-
se af strømforsyningen afhængig af lade-
rens specifikationer. Se vejledningen til
laderen.

Når opladning stoppes ved hjælp af
laderen
 Lader med opladningsplanfunktion
 Laderen kan ikke bruges med bilens
opladningsplanfunktion
Kontrollér, om opladning kan foretages
med det AC-ladekabel, der fulgte med
bilen.
Hvis opladning ikke kan foretages, selv-
om det originale AC-ladekabel anven-
des, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
Sandsynlig årsagAfhjælpning
Laderen kan ikke bruges til bilenKontrollér, om opladning kan foretages
med det AC-ladekabel, der fulgte med
bilen.
Hvis opladning ikke kan foretages, selv-
om det originale AC-ladekabel anven-
des, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
Laderen er stoppet med at oplade
Sandsynlig årsagAfhjælpning
OM42E06DK.book Page 161 Thursday, February 18, 2021 5:07 PM

1622-2. Opladning
nHvis "Charging Stopped Check Charging Source" vises (3)
Sandsynlig årsagAfhjælpning
Problem i strømforsyning fra ekstern
strømkilde
Kontrollér følgende punkter.
Stikket sidder godt fast
 Der er ikke anvendt en forlængerled-
ning, og kontakten er ikke overbelastet
 Tilslutning er foretaget til en dedikeret
strømledning
 Om der forekommer fejlstrøm
Hvis der ikke er problemer med ovenstå-
ende, kan der være et problem med stik-
kontakten i bygningen. Kontakt en elek-
triker for at få et eftersyn af kontakten.
Hvis opladning ikke kan foretages, selv-
om der ikke er problemer med strømkil-
den, kan der være en fejl i systemet. Få
bilen efterset hos en autoriseret Toyota-
forhandler/-reparatør eller andre kvalifi-
cerede fagfolk.
Laderen er stoppet med at oplade
Kontrollér, om opladning kan foretages
med det AC-ladekabel, der fulgte med
bilen.
Hvis opladning ikke kan foretages, selv-
om det originale AC-ladekabel anven-
des, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
OM42E06DK.book Page 162 Thursday, February 18, 2021 5:07 PM

163
2
2-2. Opladning
Plug-in-hybridsystem
nHvis "Charging Stopped High Energy Use See Owner’s Manual"
vises
nHvis "Charging System Malfunction See Owner’s Manual" vises
nHvis "Traktionsbatteriets temperatur er lav. System prioriterer
opladning for at bevare batteriets tilstand" vises (kun Grønland)
Sandsynlig årsagAfhjælpning
Bilens elektriske ko
mponenter forbruger
strøm
Kontrollér følgende, og foretag opladning
igen.
 Hvis forlygterne og audiosystemet er
tændt, skal de slukkes.
 Slå tændingskontakten fra.
Hvis opladning ikke kan foretages, efter
ovenstående er udført, er det suppleren-
de batteri muligvis ikke tilstrækkelig opla-
det. Hybridsystemet skal køre i ca. 15
minutter eller mere for at genoplade det
supplerende batteri.
Sandsynlig årsagAfhjælpning
Der opstod en fe jl i ladesystemet
Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
Sandsynlig årsagAfhjælpning
Hybridbatteriets (traktionsbatteriets)
opvarmningsstyring blev aktiveret
(S. 127)
Når hybridbatteriets (traktionsbatteriets)
opvarmningsstyring aktiveres, anvendes
opladningsplanen ikke, og opladning
udføres.
Denne styring beskytter hybridbatteriet
(traktionsbatteriet) og er ikke en fejl.
OM42E06DK.book Page 163 Thursday, February 18, 2021 5:07 PM

1642-2. Opladning
OM42E06DK.book Page 164 Thursday, February 18, 2021 5:07 PM

3
165
3
Bilens statusoplysninger og indikatorer
Bilens statusoplysningerog indikatorer
3-1. Instrumentgruppe
Advarselslamper og indikatorer ....................... 166
Målere og instrumenter..... 172
Multi- informationsdisplay ......... 177
Forrudedisplay .................. 189
Energi-/forbrugsover- vågningsskærm .............. 193
OM42E06DK.book Page 165 Thursday, February 18, 2021 5:07 PM

1663-1. Instrumentgruppe
3-1.Instrumentgruppe
For at gøre forklaringen lettere viser følgende illustrationer alle advar-
selslamper og indikatorer med lys.
Der kan vælges mellem to typer spee dometervisning, analog og digital.
(  S. 184)
nAnalog speedometervisning
De enheder, der anvendes på instrumenterne og visse indikatorer, kan være for-
skellige alt efter landet.
Advarselslamper og indikatorer
Advarselslamperne og indikatorerne på instrumentgruppen, midter-
panelet og sidespejlene informerer føreren om status på bilens for-
skellige systemer.
Instrumentgruppe
OM42E06DK.book Page 166 Thursday, February 18, 2021 5:07 PM

167
3
3-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer

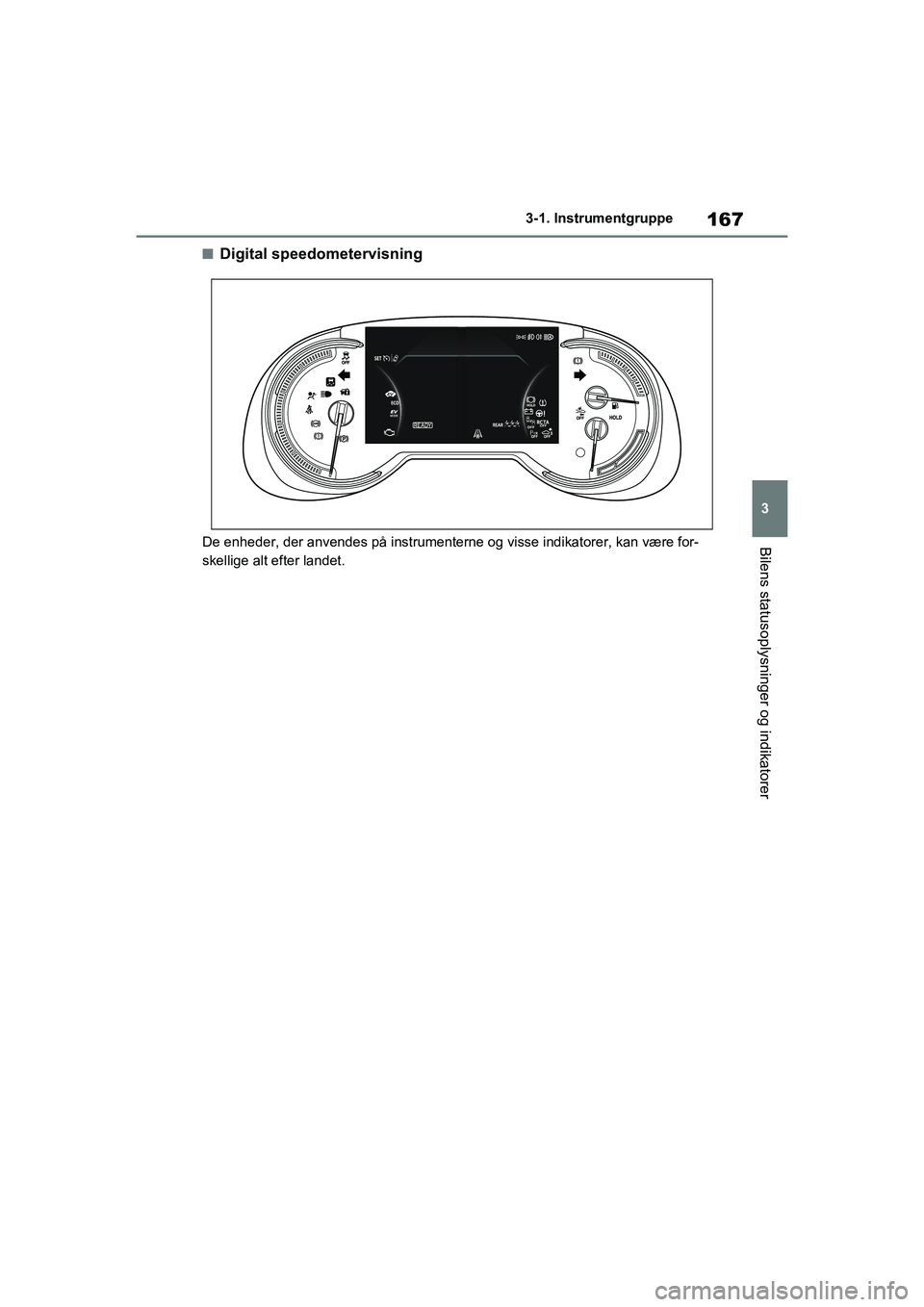

nDigital speedometervisning
De enheder, der anvendes på instrumenterne og visse indikatorer, kan være for-
skellige alt efter landet.
OM42E06DK.book Page 167 Thursday, February 18, 2021 5:07 PM

1683-1. Instrumentgruppe
Advarselslamperne informerer føre-
ren om, at der er fejl i bilens
system.
Advarselslamper
(Rød)
Advarselslampe for
bremsesystem
*1
(S. 558)
(Gul)
Advarselslampe for
bremsesystem
*1
(S. 558)
Advarselslampe for lade-
system
*1 ( S. 558)
Advarselslampe for høj
kølervæsketemperatur
*2
(S. 559)
Advarselslampe for over-
ophedning af hybridsy-
stem
*2 (  S. 559)
Advarselslampe for lavt
motorolietryk
*2
(S. 559)
Indikatorlampe ved fejl
*1
(S. 559)
SRS-advarselslampe
*1
(S. 560)
ABS-advarselslampe
*1
(S. 560)
(Rød/gul)
Advarselslampe for elek-
trisk servostyring
*1
(S. 560)
(Blinker eller lyser)
PCS-advarselslampe*1
(hvis monteret) ( S. 561)
(Orange)
LTA-indikator
(hvis monteret)
(S. 561)
Indikator for Toyota-par-
keringshjælpsensor
OFF
*3 (hvis monteret)
(S. 562)
PKSB OFF-indikator
*1
(hvis monteret)
(S. 562)
BSM OFF-indikator
*1
(hvis monteret)
(S. 563)
RCTA OFF-indikator
*1
(hvis monteret)
(S. 563)
Indikator for udskrid-
ningssystem
*1 ( S. 563)
Advarselslampe for
bremseprioriteringssy-
stem/kør-start-kon-
trol/PKSB (hvis monte-
ret)
*2 ( S. 564)
(Blinker)
Indikator for aktiv auto-
hold-funktion
*1
(S. 564)
(Blinker)
Indikator for parkerings-
bremse ( S. 564)
Advarselslampe for lavt
dæktryk
*1 ( S. 565)
Advarselslampe for lavt
brændstofniveau
(S. 565)
Advarselslampe for føre-
rens og forsædepassa-
gerens sikkerhedsseler
(S. 565)
Advarselslamper for bag-
sædepassagerernes sik-
kerhedsseler ( S. 566)
OM42E06DK.book Page 168 Thursday, February 18, 2021 5:07 PM
