TOYOTA RAV4 PLUG-IN HYBRID 2021 Manual de utilização (in Portuguese)

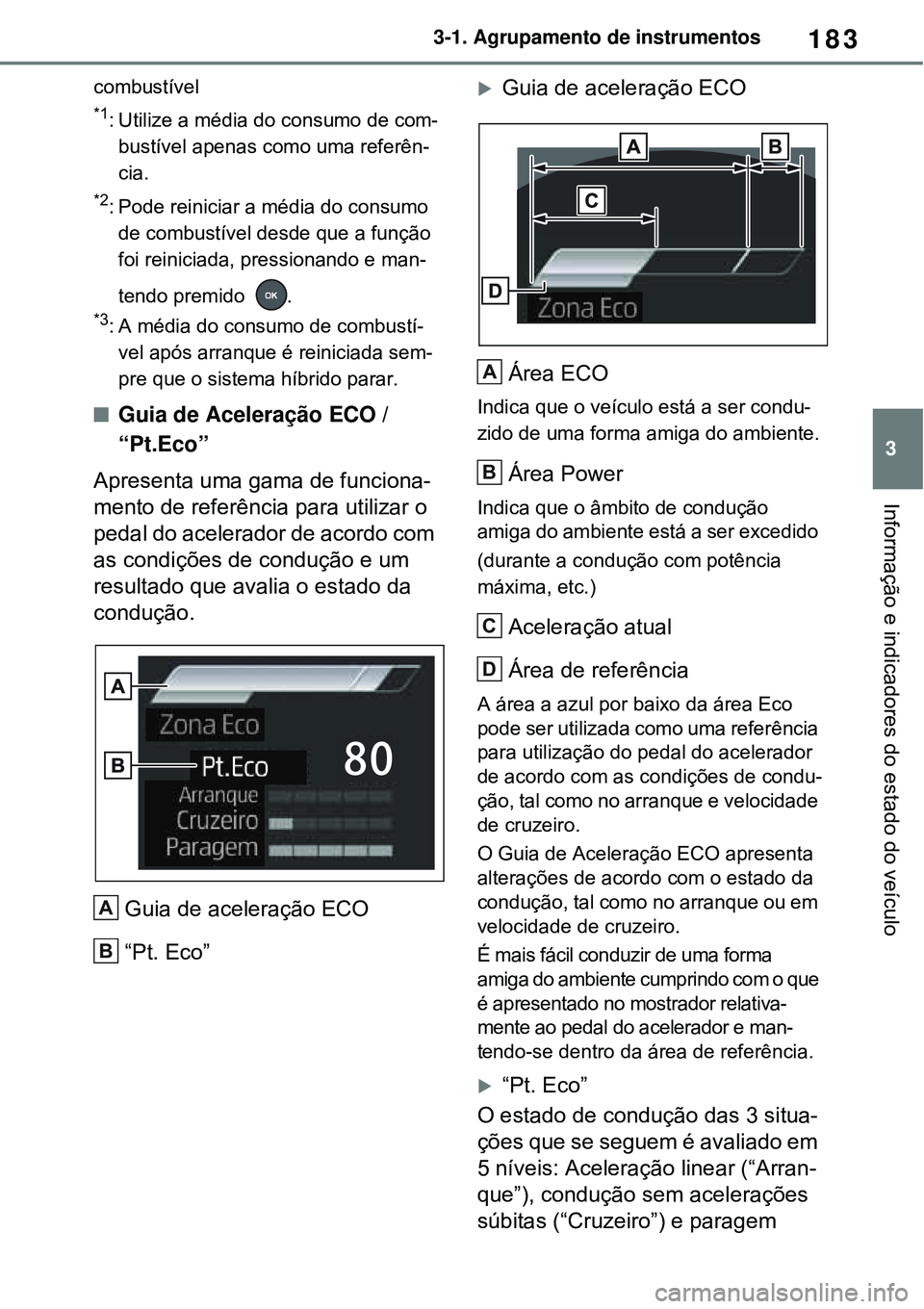

183
3 3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
combustível
*1: Utilize a média do consumo de com-
bustível apenas como uma referên-
cia.
*2: Pode reiniciar a média do consumo
de combustível desde que a função
foi reiniciada, pressionando e man-
tendo premido .
*3: A média do consumo de combustí-
vel após arranque é reiniciada sem-
pre que o sistema híbrido parar.
Guia de Aceleração ECO /
“Pt.Eco”
Apresenta uma gama de funciona-
mento de referência para utilizar o
pedal do acelerador de acordo com
as condições de condução e um
resultado que avalia o estado da
condução.
Guia de aceleração ECO
“Pt. Eco”
Guia de aceleração ECO
Área ECO
Indica que o veículo está a ser condu-
zido de uma forma amiga do ambiente.
Área Power
Indica que o âmbito de condução
amiga do ambiente está a ser excedido
(durante a condução com potência
máxima, etc.)
Aceleração atual
Área de referência
A área a azul por baixo da área Eco
pode ser utilizada como uma referência
para utilização do pedal do acelerador
de acordo com as condições de condu-
ção, tal como no arranque e velocidade
de cruzeiro.
O Guia de Aceleração ECO apresenta
alterações de acordo com o estado da
condução, tal como no arranque ou em
velocidade de cruzeiro.
É mais fácil conduzir de uma forma
amiga do ambiente cumprindo com o que
é apresentado no mostrador relativa-
mente ao pedal do acelerador e man-
tendo-se dentro da área de referência.
“Pt. Eco”
O estado de condução das 3 situa-
ções que se seguem é avaliado em
5 níveis: Aceleração linear (“Arran-
que”), condução sem acelerações
súbitas (“Cruzeiro”) e paragem
A
B
A
B
C
D

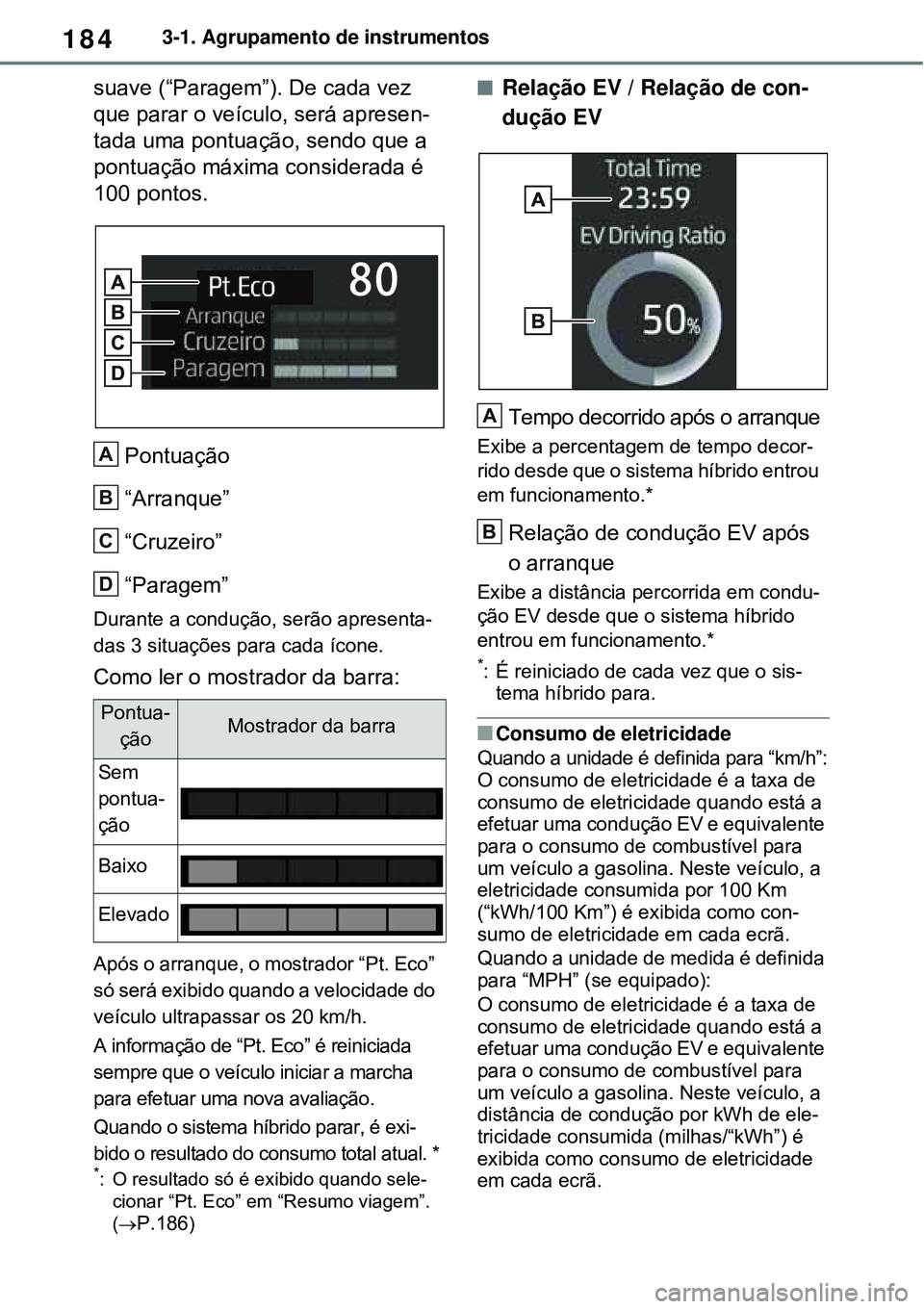

1843-1. Agrupamento de instrumentos
suave (“Paragem”). De cada vez
que parar o veículo, será apresen-
tada uma pontuação, sendo que a
pontuação máxima considerada é
100 pontos.
Pontuação
“Arranque”
“Cruzeiro”
“Paragem”
Durante a condução, serão apresenta-
das 3 situações para cada ícone.
Como ler o mostrador da barra:
Após o arranque, o mostrador “Pt. Eco”
só será exibido quando a velocidade do
veículo ultrapassar os 20 km/h.
A informação de “Pt. Eco” é reiniciada
sempre que o veículo iniciar a marcha
para efetuar uma nova avaliação.
Quando o sistema híbrido parar, é exi-
bido o resultado do consumo total atual. *
*: O resultado só é exibido quando sele-
cionar “Pt. Eco” em “Resumo viagem”.
(
P.186)
Relação EV / Relação de con-
dução EV
Tempo decorrido após o arranque
Exibe a percentagem de tempo decor-
rido desde que o sistema híbrido entrou
em funcionamento.*
Relação de condução EV após
o arranque
Exibe a distância percorrida em condu-
ção EV desde que o sistema híbrido
entrou em funcionamento.*
*: É reiniciado de cada vez que o sis-
tema híbrido para.
Consumo de eletricidade
Quando a unidade é definida para “km/h”:
O consumo de eletricidade é a taxa de
consumo de eletricidade quando está a
efetuar uma condução EV e equivalente
para o consumo de combustível para
um veículo a gasolina. Neste veículo, a
eletricidade consumida por 100 Km
(“kWh/100 Km”) é exibida como con-
sumo de eletricidade em cada ecrã.
Quando a unidade de medida é definida
para “MPH” (se equipado):
O consumo de eletricidade é a taxa de
consumo de eletricidade quando está a
efetuar uma condução EV e equivalente
para o consumo de combustível para
um veículo a gasolina. Neste veículo, a
distância de condução por kWh de ele-
tricidade consumida (milhas/“kWh”) é
exibida como consumo de eletricidade
em cada ecrã.Pontua-
çãoMostrador da barra
Sem
pontua-
ção
Baixo
Elevado
A
B
C
D
A
B

185
3 3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
Autonomia de condução EV
Quando o sistema de ar condicionado
está em funcionamento é exibido
junto à gama de condução EV e a
gama de condução EV com o sistema
de ar condicionado pode ser visuali-
zado.
A autonomia de condução EV pode
encurtar mesmo que não conduza,
em consequência do consumo de
energia do sistema.
Para mais informações, consulte
“Gama de condução EV”. (P.102)
Distância até ficar vazio
Esta distância é calculada com base
na sua média de consumo de com-
bustível. Como resultado, a distância
atual que pode ser percorrida pode
diferir da que é apresentada.
Quando acrescentar uma pequena
quantidade de combustível ao depó-
sito, o mostrador pode não ser atuali-
zado. Quando reabastecer, desligue o
interruptor Power. Se abastecer o veí-
culo sem desligar o interruptor Power,
o mostrador pode não ser atualizado.
Quando a indicação “Reabastecer” for
apresentada, a quantidade de com-
bustível restante é baixa e não é pos-
sível calcular a distância que pode ser
percorrida.
Reabasteça imediatamente.
Guia de aceleração ECO/“Pt. Eco”
não funcionam quando
O guia de aceleração ECO/”Pt. Eco”
não funciona nas situações que se
seguem:
O Indicador do Sistema Híbrido não
está em funcionamento.
O veículo está a circular com o con-
trolo dinâmico da velocidade de cru-
zeiro com radar em toda a gama de
velocidades ativado.
Mostrador de informações dos
sistemas de apoio à condução
Selecione para visualizar o estado
operacional dos sistemas que se
seguem:
LTA (Apoio ao reconhecimento
do traçado da faixa de roda-
gem)* (P.362)
Controlo dinâmico da veloci-
dade de cruzeiro com radar em
toda a gama de velocidades*
(P.376)
Controlo da velocidade de cru-
zeiro* (P.388)
Limitador de velocidade*
(P.391)
*: Se equipado
Mostrador associado ao sistema
de navegação (se equipado)
Selecione para visualizar a infor-
mação que se segue associada ao
sistema de navegação.
Orientação de itinerário
Mostrador da bússola
Selecione para ativar a escolha de
uma fonte de áudio ou faixa no
mostrador.
Informação de condução
Os 2 itens que forem selecionados
utilizando a configuração “Info. con-
Mostrador de informações
dos sistemas de apoio à
condução
Mostrador associado ao sis-
tema áudio
Mostrador de informação do
veículo

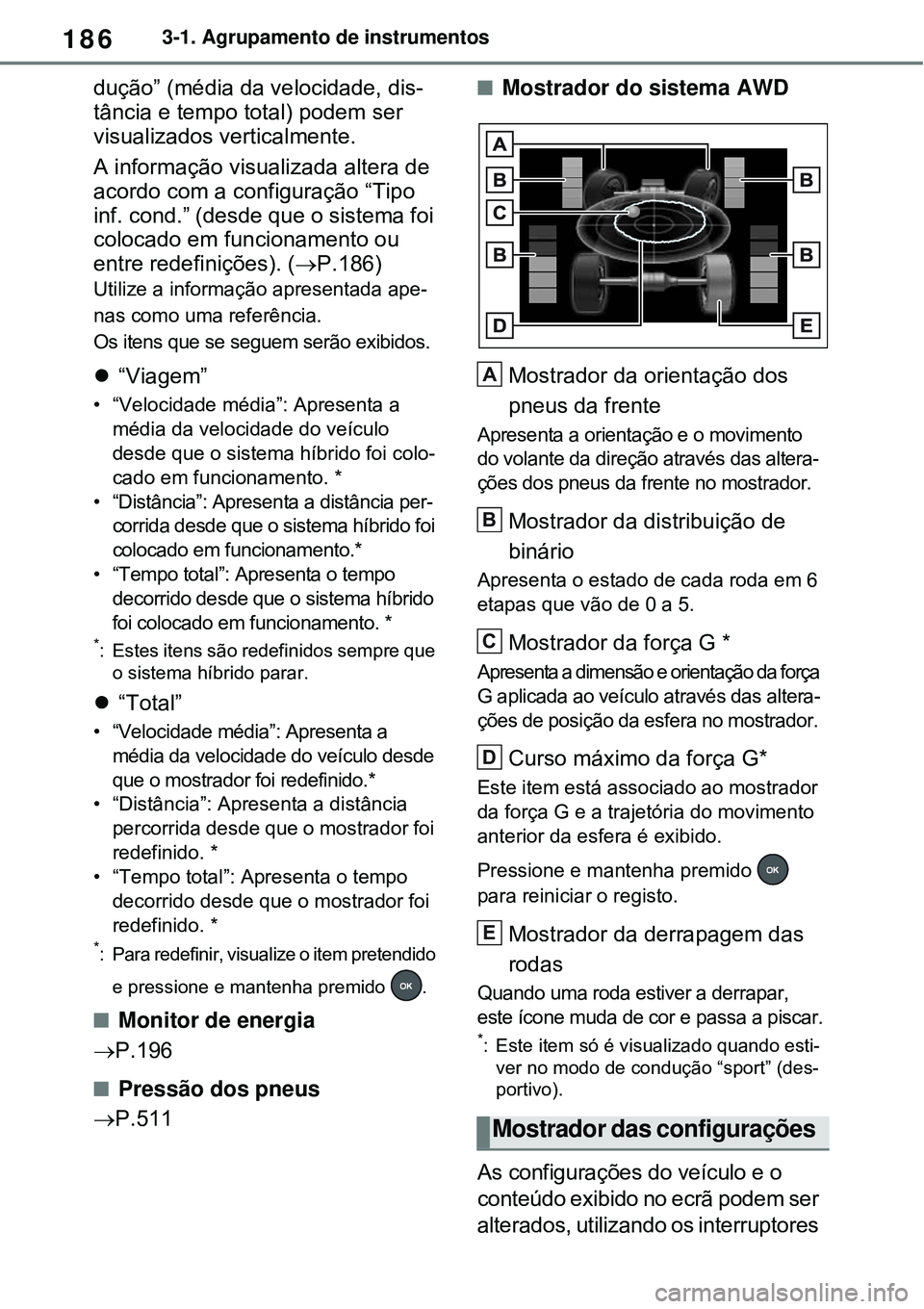

1863-1. Agrupamento de instrumentos
dução” (média da velocidade, dis-
tância e tempo total) podem ser
visualizados verticalmente.
A informação visualizada altera de
acordo com a configuração “Tipo
inf. cond.” (desde que o sistema foi
colocado em funcionamento ou
entre redefinições). (P.186)
Utilize a informação apresentada ape-
nas como uma referência.
Os itens que se seguem serão exibidos.
“Viagem”
• “Velocidade média”: Apresenta a
média da velocidade do veículo
desde que o sistema híbrido foi colo-
cado em funcionamento. *
• “Distância”: Apresenta a distância per-
corrida desde que o sistema híbrido foi
colocado em funcionamento.*
• “Tempo total”: Apresenta o tempo
decorrido desde que o sistema híbrido
foi colocado em funcionamento. *
*: Estes itens são redefinidos sempre que
o sistema híbrido parar.
“Total”
• “Velocidade média”: Apresenta a
média da velocidade do veículo desde
que o mostrador foi redefinido.*
• “Distância”: Apresenta a distância
percorrida desde que o mostrador foi
redefinido. *
• “Tempo total”: Apresenta o tempo
decorrido desde que o mostrador foi
redefinido. *
*: Para redefinir, visualize o item pretendido
e pressione e mantenha premido .
Monitor de energia
P.196
Pressão dos pneus
P.511
Mostrador do sistema AWD
Mostrador da orientação dos
pneus da frente
Apresenta a orientação e o movimento
do volante da direção através das altera-
ções dos pneus da frente no mostrador.
Mostrador da distribuição de
binário
Apresenta o estado de cada roda em 6
etapas que vão de 0 a 5.
Mostrador da força G *
Apresenta a dimensão e orientação da força
G aplicada ao veículo através das altera-
ções de posição da esfera no mostrador.
Curso máximo da força G*
Este item está associado ao mostrador
da força G e a trajetória do movimento
anterior da esfera é exibido.
Pressione e mantenha premido
para reiniciar o registo.
Mostrador da derrapagem das
rodas
Quando uma roda estiver a derrapar,
este ícone muda de cor e passa a piscar.
*: Este item só é visualizado quando esti-
ver no modo de condução “sport” (des-
portivo).
As configurações do veículo e o
conteúdo exibido no ecrã podem ser
alterados, utilizando os interruptores
Mostrador das configurações
A
B
C
D
E

187
3 3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
de controlo dos medidores.
Procedimento de configuração
1Acione ou nos interrup-
tores de controlo dos medidores
e selecione .
2Acione ou nos interrup-
tores de controlo dos medidores
e selecione o item pretendido.
• Se ligar e desligar a funcionali-
dade ou alterar o volume, etc. no
ecrã de configurações, a confi-
guração altera sempre que pres-
sionar .
• Nas funcionalidades que permi-
tem selecionar os conteúdos de
funcionamento, conteúdos visua-
lizados, etc., poderá visualizar o
ecrã de configurações se pressio-
nar e mantiver pressionado .
Quando o ecrã de configurações
for apresentado, selecione a con-
figuração ou valor pretendido
(hora, etc.) em .
3Depois de alterar as configura-
ções, pressione , nos interrup-
tores de controlo dos medidores.
 LTA (Apoio ao reconheci-
mento do traçado da faixa de
rodagem) (se equipado)
(P.362)
Selecione para configurar os itens
que se seguem.
“Centr faix”
Selecione para ativar/desativar a função
de centralização na faixa de rodagem.
“Contr. direção”
Selecione para ativar/desativar a assis-
tência à direção.
“Alerta”
Selecione para alterar cada método de notificação do aviso de saída da faixa
de rodagem.
“Sensibilidade”
Selecione para configurar a sensibili-
dade do aviso de saída da faixa de
rodagem.
“Aviso osc.”
Selecione para ativar/desativar o aviso
de oscilação do veículo
“Sens oscil”
Selecione para configurar a sensibili-
dade do aviso de oscilação do veículo.
 PCS (Sistema de Pré-
-Colisão) (se equipado)
(P.355)
Selecione para configurar os itens
que se seguem.
Ligar/desligar PCS
Selecione para ligar/desligar o sistema
de Pré-Colisão.
“Sensibilidade”
Selecione para alterar o momento do
aviso de pré-colisão.
 BSM (Monitorização do
Ângulo Morto) (se equipado)
(P.393)
Selecione para configurar os itens
que se seguem.
Ligar/desligar BSM (Monitoriza-
ção do Ângulo Morto)
Selecione para ligar/desligar a Monito-
rização do Ângulo Morto.
“Luminosidade”
Selecione para alterar a luminosidade
dos indicadores dos espelhos retrovi-
sores exteriores. (P.393)
“Sensibilidade”
Selecione para alterar o momento de
aviso de aproximação de veículo.

1883-1. Agrupamento de instrumentos
 (Sensor Toyota de assis-
tência ao estacionamento) (se
equipado) (P.414)
Selecione para configurar os itens
que se seguem.
Ligar/desligar Sensor Toyota de
assistência ao estacionamento
Selecione para ligar/desligar o sensor
Toyota de assistência ao estacionamento.
“Volume”
Selecione para configurar o volume do
sinal sonoro que soa quando o sensor
Toyota de assistência ao estaciona-
mento estiver em funcionamento.
RCTA (Alerta de Tráfego Tra-
seiro) (se equipado) (P.393)
Ligar/desligar RCTA (Alerta de
Tráfego Traseiro)
Selecione para ligar/desligar o sistema
RCTA.
“Volume”
Selecione para alterar o volume do
sinal sonoro do RCTA.
 PKSB (Travagem de
Apoio ao Estacionamento) (se
equipado) (P.420)
Selecione para ligar/desligar a Tra-
vagem de Apoio ao Estacionamento.
“HUD MAIN” (Mostrador proje-
tado) (se equipado) (P.192)
Ligar/desligar o “HUD”
Selecione para ligar/desligar o mostra-
dor projetado.
Luminosidade/posição do “HUD”
Selecione para ajustar a luminosidade ou
a posição vertical do mostrador projetado.
“HUD driving support” (Auxílio à
condução)
Selecione para alterar os itens exibidos
no mostrador projetado.
“HUD rotation” (Rotação)
Selecione para ajustar o ângulo do
mostrador projetado.
 RSA (Reconhecimento
de Sinais de Trânsito) (se
equipado) (P.372)
Selecione para configurar os itens
que se seguem.
Ligar/desligar o Reconhecimento
de Sinais de Trânsito
Selecione para ligar/desligar o sistema RSA.
“Método notif.”
Selecione para alterar o método de
notificação utilizado para avisar o con-
dutor quando o sistema identificar
excesso de velocidade, um sinal de
proibição de ultrapassagem ou de sen-
tido proibido.
“Nível notif.”
Selecione para alterar o nível de notifi-
cação utilizado para avisar o condutor
quando o sistema identificar um sinal
de limite de velocidade.
DRCC (RSA) (se equipado)
(P.384)
Selecione para ligar/desligar o con-
trolo dinâmico da velocidade de
cruzeiro com radar com reconheci-
mento de sinais de trânsito.
“Configurações do veículo”
Configurações de carregamento
Selecione para configurar os itens que
se seguem.
• Programação do carregamento
Selecione para registar ou alterar a pro-
gramação do carregamento. (P.144)
• “Corrente de carregamento”
Selecione para alterar a corrente de
carregamento. (P.125)
• “Aquecimento da bateria”
Selecione para ligar/desligar o sistema
de aquecimento da bateria. (P.128)
• “Arrefecimento da bateria”
Selecione para ligar/desligar o sistema

189
3 3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
de arrefecimento da bateria. (P.129)
 PBD (Porta da retaguarda
elétrica (se equipado) (P.213)
Selecione para configurar os itens que
se seguem.
• Configurações do sistema
Selecione para ligar/desligar o sistema
elétrico da porta da retaguarda.
• “Mãos livres” *
Selecione para ligar/desligar o sistema
mãos livres da porta da porta da reta-
guarda elétrica.
• “Ajuste abertura”
Selecione a posição de abertura
quando a porta da retaguarda elétrica
estiver completamente aberta.
•“Volume”
Selecione para configurar o volume do
sinal sonoro que soa quando a porta da
retaguarda elétrica for acionada.
*: Veículos com sistema mãos-livres de
abertura da porta da retaguarda elétrica
“TPWS” (Sistema de aviso da
pressão dos pneus) (se equi-
pado) (P.511)
• “Def. pressão”
Selecione para inicializar o sistema de
aviso da pressão dos pneus.
• “Mudar rodas”
Selecione para alterar o código ID do
sensor do sistema de aviso da pressão
dos pneus.
• “Definição da unidade de medida”
Selecione para alterar as unidades de
medida exibidas.
“Aviso do banco traseiro”
(P.207)
Selecione para ligar/desligar o alerta do
banco traseiro.
 Configurações
“Idioma”
Selecione para alterar o idioma no
mostrador de informações múltiplas.
“Unidade”
Selecione para alterar a unidade de
medida apresentada.
“Tipo de painel”
Selecione para alterar o modo de
visualização do velocímetro.
 (Indicador EV) (P.90)
Selecione ligar/desligar o indicador EV.
 (Configurações do mostrador
da informação de condução)
Selecione para configurar os itens que
se seguem.
• “Sist. híbrido”
Selecione para ligar/desligar o guia de
aceleração ECO. (P.183).
• “Consum. combustível”
Selecione para alterar o mostrador de
economia de combustível. (P.182).
• “Consum. de energia”
Selecione para alterar o mostrador de
economia de energia elétrica. (P.182).
 (Configurações áudio)
Selecione para ativar/desativar o ecrã .
 (Configurações do mostra-
dor de informação do veículo)
• “Conteúdos exib”
Selecione para configurar os itens que
se seguem.
“Monitor de energia”
Selecione para ativar/desativar o moni-
tor de energia. (P.196)
AWD:
Selecione para ativar/desativar o mos-
trador do sistema AWD. (P.186).
• “Tipo inf. cond.”
Selecione para alterar o mostrador do
tipo de informação de condução entre
viagem e total. (P.185).

1903-1. Agrupamento de instrumentos
• “Info. condução”
Selecione para configurar os itens que
serão visualizados na parte superior e
inferior do ecrã de informação de con-
dução: média da velocidade, distância
e tempo total.
“Resumo viagem”
Selecione para configurar os itens
apresentados quando o interruptor
Power estiver desligado.
“Ecrã pop-up” (se equipado)
Selecione para ativar/desativar os mos-
tradores pop-up que se seguem e que
podem aparecer em determinadas
situações.
• Mostrador de orientação de interse-
ções do sistema associado ao sis-
tema de navegação (se equipado)
• Mostrador de chamada recebida do
sistema mãos-livres (se equipado)
• Funcionamento do áudio
• Funcionamento do volume
• Controlo de voz (se equipado).
“Calendário”
Selecione para definir o calendário.
Apenas poderá ser definido se a cali-
bração GPS do relógio estiver desli-
gada nas configurações do sistema
multimédia.
“MID OFF”
Será apresentado um ecrã em branco.
“Defin. padrão”
Selecione para redefinir as configura-
ções do mostrador do medidor.
Suspensão do mostrador das con-
figurações
Em algumas situações, o funciona-
mento do mostrador das configura-
ções pode ser temporariamente
suspenso.
• Quando aparecer uma mensagem de
aviso no mostrador de informações
múltiplas
• Quando o veículo iniciar a marcha
As configurações das funções não
equipadas no seu veículo não serão apresentadas.
Quando a função estiver desligada,
não será possível selecionar as confi-
gurações relacionadas com a mesma.
Selecione para visualizar as men-
sagens de aviso e as medidas a
tomar se for detetada uma avaria.
(P.578)
Apresenta sugestões ao condutor
nas seguintes situações. Para sele-
cionar uma resposta à sugestão
apresentada, utilize os interrupto-
res de controlo dos medidores.
Sugestão para ativar a porta
da retaguarda elétrica (se
equipado)
Se o sistema elétrico da porta da
AVISO
Cuidados a ter durante a confi-
guração do mostrador
Uma vez que é necessário que o sis-
tema híbrido esteja em funciona-
mento para configurar o mostrador,
certifique-se de que o veículo está
estacionado num local com ventila-
ção adequada. Numa área fechada,
tal como uma garagem, os gases de
escape, incluindo o perigoso monó-
xido de carbono (CO), podem acumu-
lar-se e entrar no veículo.
Consequentemente, poderá ocorrer
morte ou graves problemas de saúde.
ATENÇÃO
Enquanto configura o mostrador
Para evitar a descarga da bateria de
12 volts, certifique-se de que o sis-
tema híbrido está em funcionamento
enquanto configura as funcionalida-
des do mostrador.
Mostrador das mensagens
de aviso
Função de sugestões

191
3 3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo

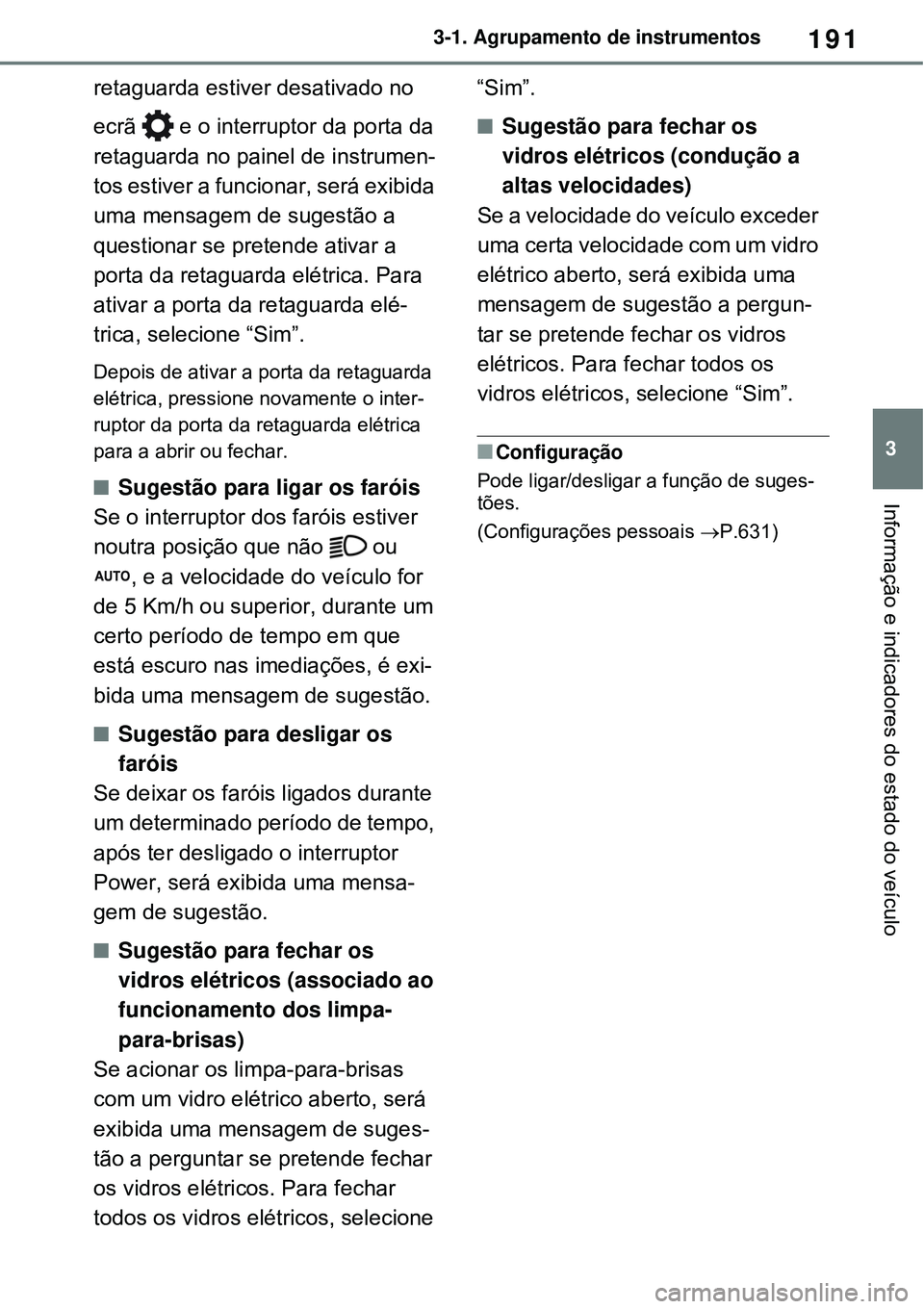

retaguarda estiver desativado no
ecrã e o interruptor da porta da
retaguarda no painel de instrumen-
tos estiver a funcionar, será exibida
uma mensagem de sugestão a
questionar se pretende ativar a
porta da retaguarda elétrica. Para
ativar a porta da retaguarda elé-
trica, selecione “Sim”.
Depois de ativar a porta da retaguarda
elétrica, pressione novamente o inter-
ruptor da porta da retaguarda elétrica
para a abrir ou fechar.
Sugestão para ligar os faróis
Se o interruptor dos faróis estiver
noutra posição que não ou
, e a velocidade do veículo for
de 5 Km/h ou superior, durante um
certo período de tempo em que
está escuro nas imediações, é exi-
bida uma mensagem de sugestão.
Sugestão para desligar os
faróis
Se deixar os faróis ligados durante
um determinado período de tempo,
após ter desligado o interruptor
Power, será exibida uma mensa-
gem de sugestão.
Sugestão para fechar os
vidros elétricos (associado ao
funcionamento dos limpa-
para-brisas)
Se acionar os limpa-para-brisas
com um vidro elétrico aberto, será
exibida uma mensagem de suges-
tão a perguntar se pretende fechar
os vidros elétricos. Para fechar
todos os vidros elétricos, selecione “Sim”.
Sugestão para fechar os
vidros elétricos (condução a
altas velocidades)
Se a velocidade do veículo exceder
uma certa velocidade com um vidro
elétrico aberto, será exibida uma
mensagem de sugestão a pergun-
tar se pretende fechar os vidros
elétricos. Para fechar todos os
vidros elétricos, selecione “Sim”.
Configuração
Pode ligar/desligar a função de suges-
tões.
(Configurações pessoais P.631)

1923-1. Agrupamento de instrumentos
*: Se equipado.
As imagens utilizadas neste texto são
exemplos e podem diferir da imagem
que é apresentada no seu mostrador
projetado.
Estado dos sistemas de apoio à
condução/sistema de
navegação associado à área do
mostrador (se equipado)
(P.194)
Área de visualização da posição
de engrenamento/área de visu-
alização RSA (Reconhecimento
de Sinais de Trânsito) (se equi-
pado) (P.321, 372)
Mostrador da velocidade do veículoIndicador do Sistema
Híbrido/área do conta-rotações
(P.195)
O mostrador projetado funciona
quando
O interruptor Power estiver ON (LIG.)
Quando utilizar o mostrador proje-
tado
O mostrador projetado pode parecer
escuro ou difícil de visualizar quando
utilizar óculos de sol, sobretudo com
lentes polarizadas. Ajuste a luminosi-
dade do mostrador projetado ou tire os
óculos de sol.
Visualização do nome de rua (veí-
culos com sistema de navegação)
Apenas serão apresentados os nomes
de ruas que estejam incluídas nos
dados do mapa.

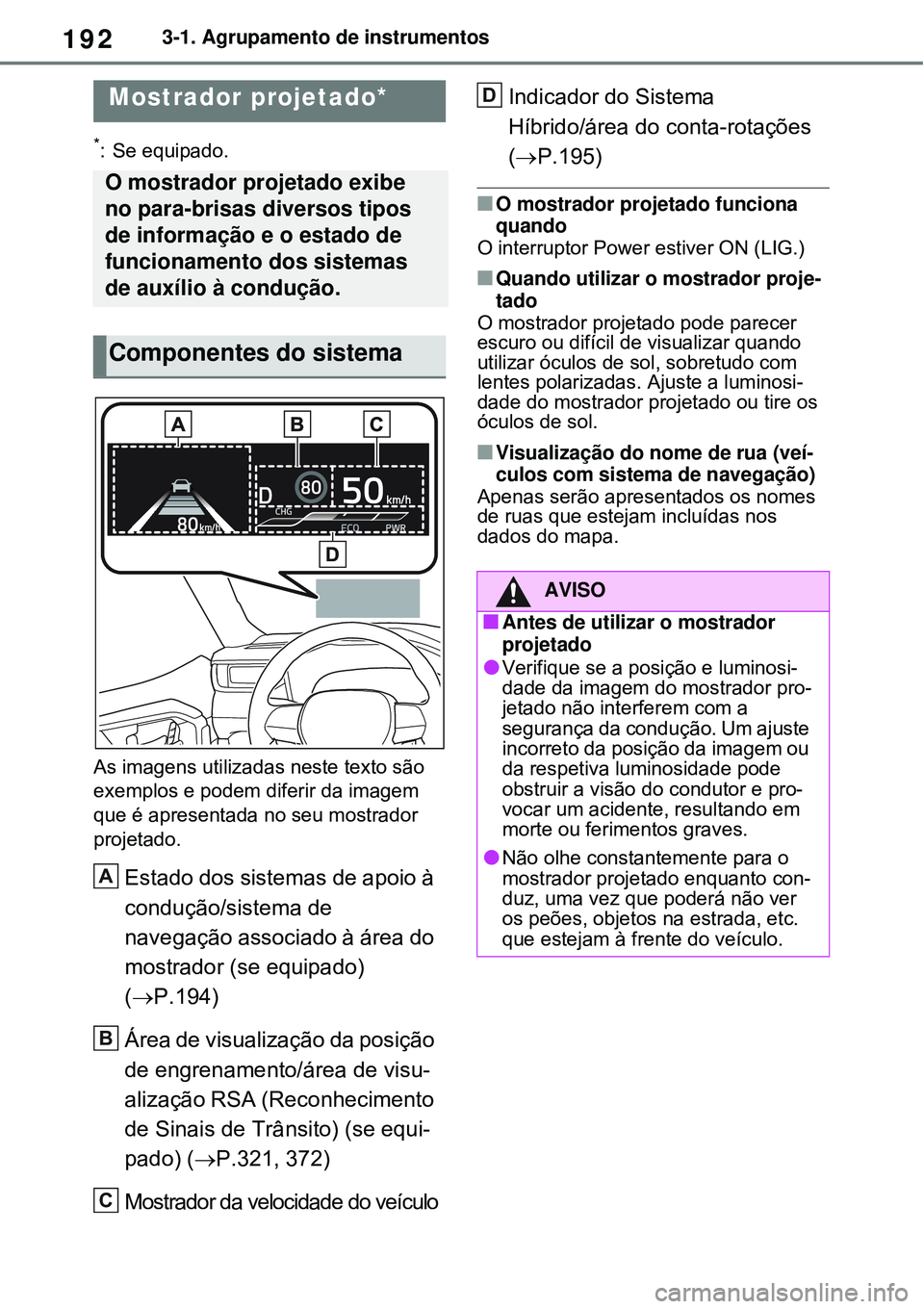

Mostrador projetado*
O mostrador projetado exibe
no para-brisas diversos tipos
de informação e o estado de
funcionamento dos sistemas
de auxílio à condução.
Componentes do sistema
A
B
C
AVISO
Antes de utilizar o mostrador
projetado
Verifique se a posição e luminosi-
dade da imagem do mostrador pro-
jetado não interferem com a
segurança da condução. Um ajuste
incorreto da posição da imagem ou
da respetiva luminosidade pode
obstruir a visão do condutor e pro-
vocar um acidente, resultando em
morte ou ferimentos graves.
Não olhe constantemente para o
mostrador projetado enquanto con-
duz, uma vez que poderá não ver
os peões, objetos na estrada, etc.
que estejam à frente do veículo.
D
