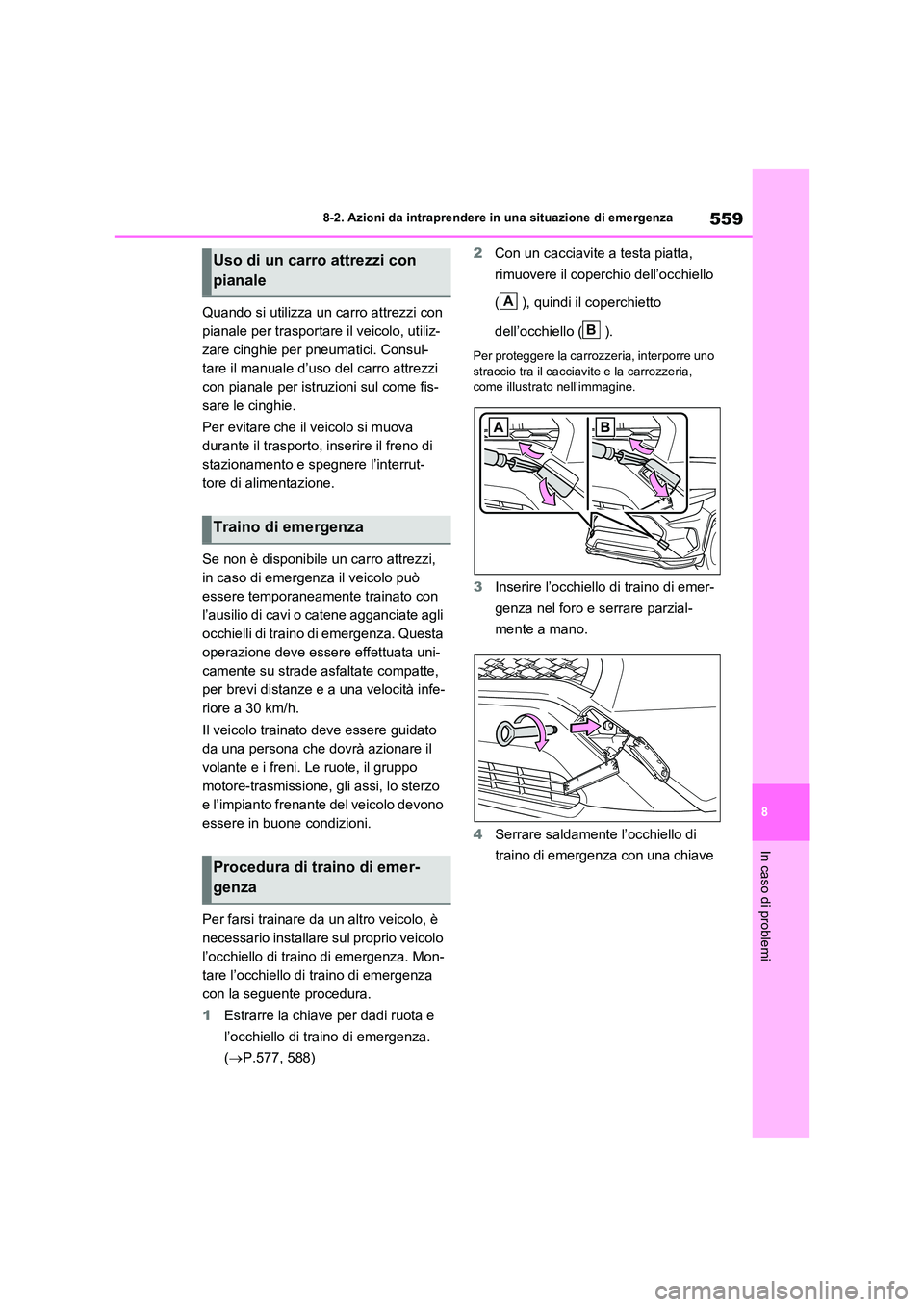

8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
Quando si utilizza un carro attrezzi con
pianale per trasportare il veicolo, utiliz-
zare cinghie per pneumatici. Consul-
tare il manuale d’uso del carro attrezzi
con pianale per istruzioni sul come fis-
sare le cinghie.
Per evitare che il veicolo si muova
durante il trasporto, inserire il freno di
stazionamento e spegnere l’interrut-
tore di alimentazione.
Se non è disponibile un carro attrezzi,
in caso di emergenza il veicolo può
essere temporaneamente trainato con
l’ausilio di cavi o catene agganciate agli
occhielli di traino di emergenza. Questa
operazione deve essere effettuata uni-
camente su strade asfaltate compatte,
per brevi distanze e a una velocità infe-
riore a 30 km/h.
Il veicolo trainato deve essere guidato
da una persona che dovrà azionare il
volante e i freni. Le ruote, il gruppo
motore-trasmissione, gli assi, lo sterzo
e l’impianto frenante del veicolo devono
essere in buone condizioni.
Per farsi trainare da un altro veicolo, è
necessario installare sul proprio veicolo
l’occhiello di traino di emergenza. Mon-
tare l’occhiello di traino di emergenza
con la seguente procedura.
1 Estrarre la chiave per dadi ruota e
l’occhiello di traino di emergenza.
( P.577, 588)
2 Con un cacciavite a testa piatta,
rimuovere il coperchio dell’occhiello
( ), quindi il coperchietto
dell’occhiello ( ).
Per proteggere la carrozzeria, interporre uno straccio tra il cacciavite e la carrozzeria, come illustrato nell’immagine.
3 Inserire l’occhiello di traino di emer-
genza nel foro e serrare parzial-
mente a mano.
4 Serrare saldamente l’occhiello di
traino di emergenza con una chiave
Uso di un carro attrezzi con
pianale
Traino di emergenza
Procedura di traino di emer-
genza
A
B

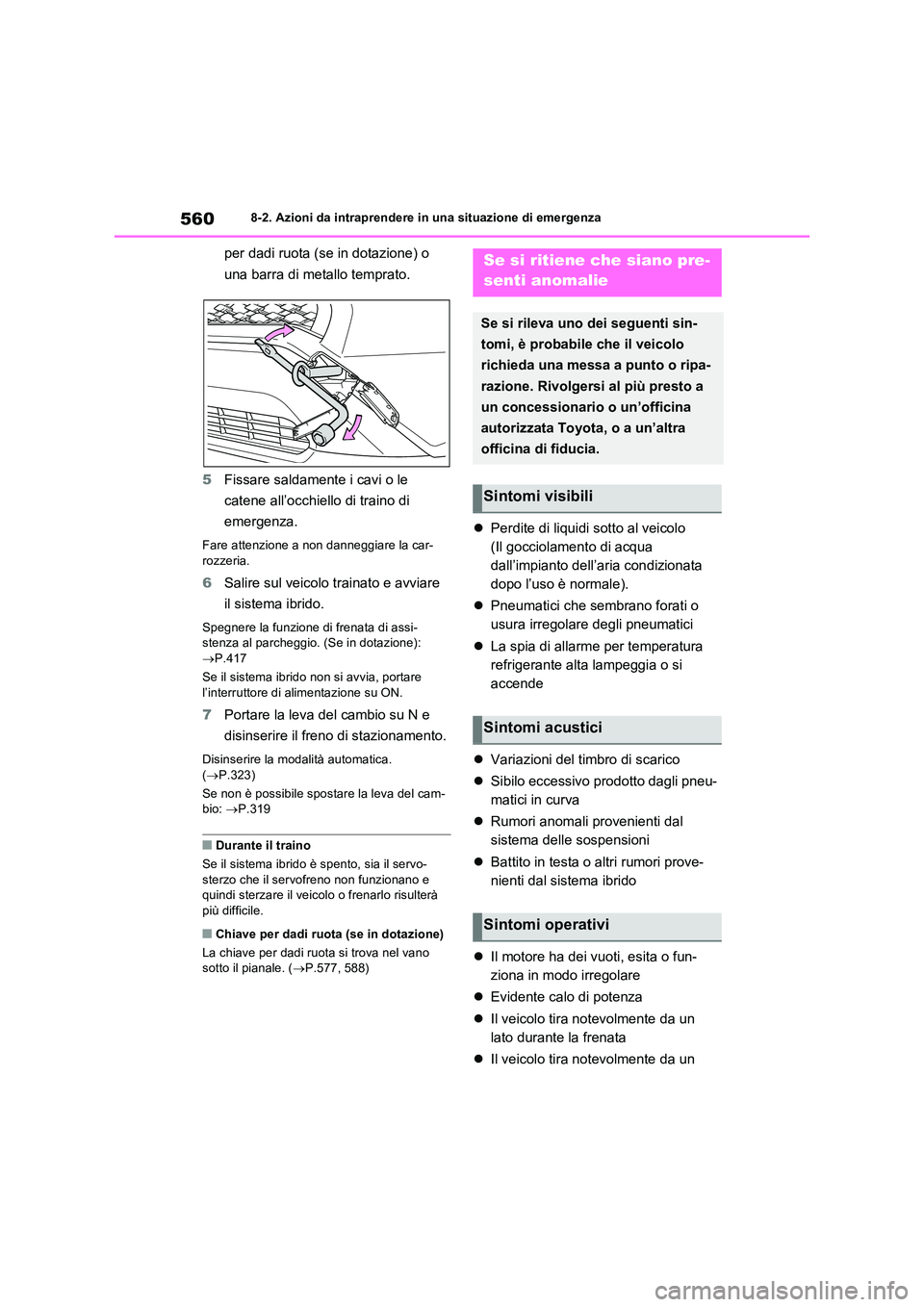

5608-2. Azioni da intraprendere in una situazione di emergenza
per dadi ruota (se in dotazione) o
una barra di metallo temprato.
5 Fissare saldamente i cavi o le
catene all’occhiello di traino di
emergenza.
Fare attenzione a non danneggiare la car-
rozzeria.
6 Salire sul veicolo trainato e avviare
il sistema ibrido.
Spegnere la funzione di frenata di assi- stenza al parcheggio. (Se in dotazione):
 P.417
Se il sistema ibrido non si avvia, portare l’interruttore di alimentazione su ON.
7 Portare la leva del cambio su N e
disinserire il freno di stazionamento.
Disinserire la modalità automatica.
( P.323)
Se non è possibile spostare la leva del cam- bio: P.319
QDurante il traino
Se il sistema ibrido è spento, sia il servo- sterzo che il servofreno non funzionano e quindi sterzare il veicolo o frenarlo risulterà
più difficile.
QChiave per dadi ruota (se in dotazione)
La chiave per dadi ruota si trova nel vano sotto il pianale. ( P.577, 588)
Perdite di liquidi sotto al veicolo
(Il gocciolamento di acqua
dall’impianto dell’aria condizionata
dopo l’uso è normale).
 Pneumatici che sembrano forati o
usura irregolare degli pneumatici
 La spia di allarme per temperatura
refrigerante alta lampeggia o si
accende
 Variazioni del timbro di scarico
 Sibilo eccessivo prodotto dagli pneu-
matici in curva
 Rumori anomali provenienti dal
sistema delle sospensioni
 Battito in testa o altri rumori prove-
nienti dal sistema ibrido
 Il motore ha dei vuoti, esita o fun-
ziona in modo irregolare
 Evidente calo di potenza
 Il veicolo tira notevolmente da un
lato durante la frenata
 Il veicolo tira notevolmente da un
Se si ritiene che siano pre-
senti anomalie
Se si rileva uno dei seguenti sin-
tomi, è probabile che il veicolo
richieda una messa a punto o ripa-
razione. Rivolgersi al più presto a
un concessionario o un’officina
autorizzata Toyota, o a un’altra
officina di fiducia.
Sintomi visibili
Sintomi acustici
Sintomi operativi

561
8

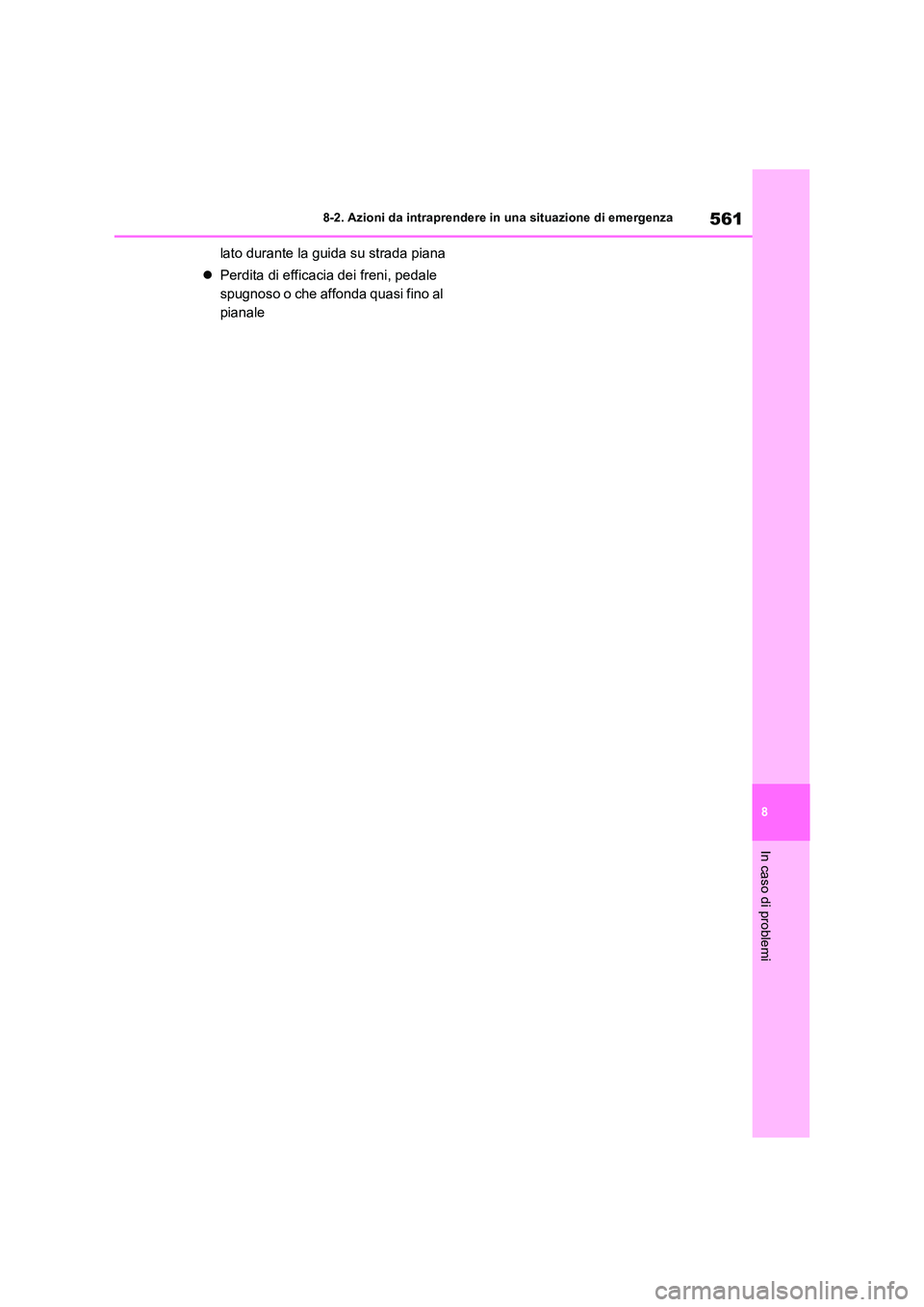

8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
lato durante la guida su strada piana
 Perdita di efficacia dei freni, pedale
spugnoso o che affonda quasi fino al
pianale

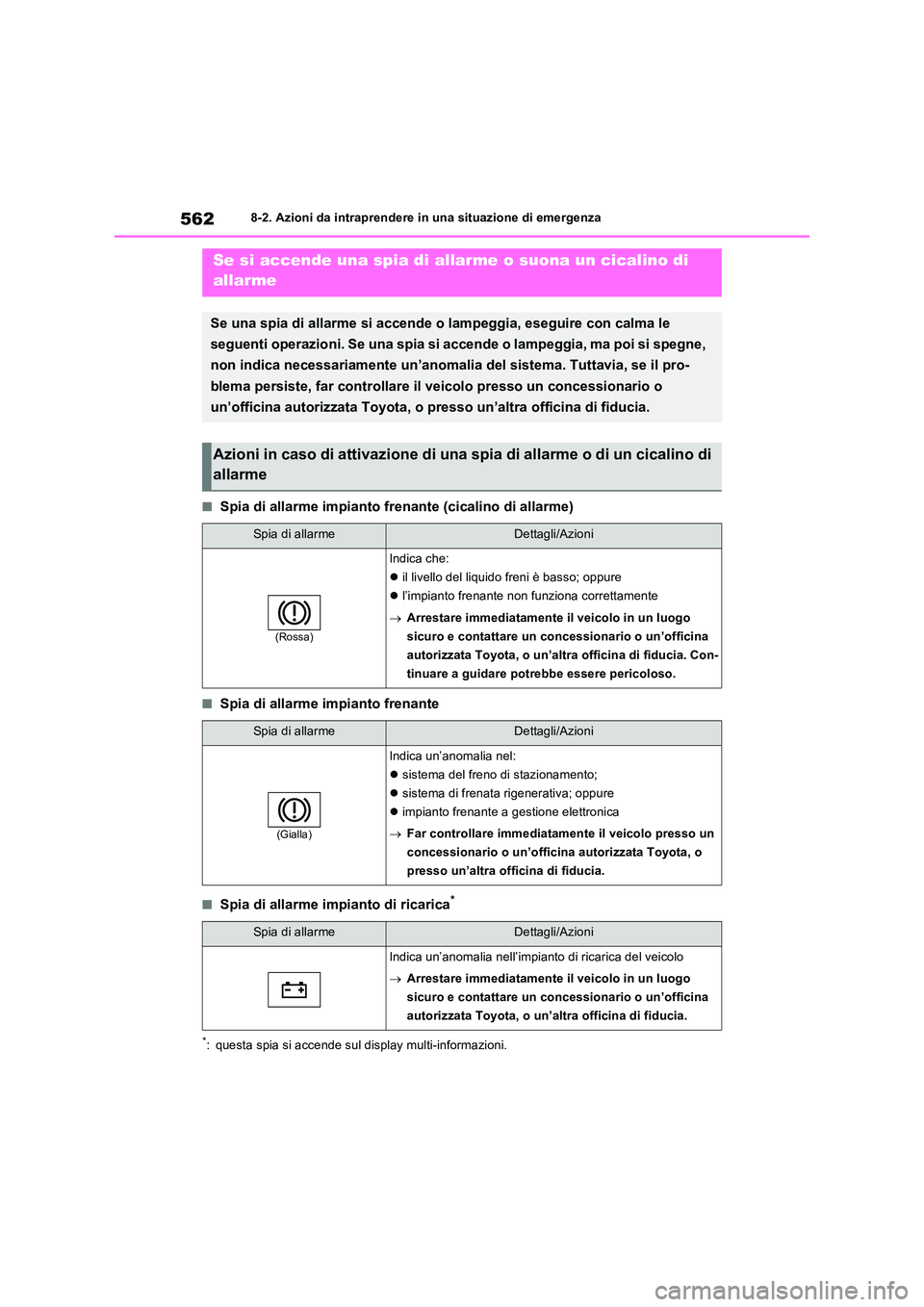

5628-2. Azioni da intraprendere in una situazione di emergenza
QSpia di allarme impianto frenante (cicalino di allarme)
QSpia di allarme impianto frenante
QSpia di allarme impianto di ricarica*
*: questa spia si accende sul display multi-informazioni.
Se si accende una spia di allarme o suona un cicalino di
allarme
Se una spia di allarme si accende o lampeggia, eseguire con calma le
seguenti operazioni. Se una spia si accende o lampeggia, ma poi si spegne,
non indica necessariamente un’anomalia del sistema. Tuttavia, se il pro-
blema persiste, far controllare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Azioni in caso di attivazione di una spia di allarme o di un cicalino di
allarme
Spia di allarmeDettagli/Azioni
(Rossa)
Indica che:
 il livello del liquido freni è basso; oppure
 l’impianto frenante non funziona correttamente
 Arrestare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia. Con-
tinuare a guidare potrebbe essere pericoloso.
Spia di allarmeDettagli/Azioni
(Gialla)
Indica un’anomalia nel:
 sistema del freno di stazionamento;
 sistema di frenata rigenerativa; oppure
 impianto frenante a gestione elettronica
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Spia di allarmeDettagli/Azioni
Indica un’anomalia nell’impianto di ricarica del veicolo
 Arrestare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia.

563
8

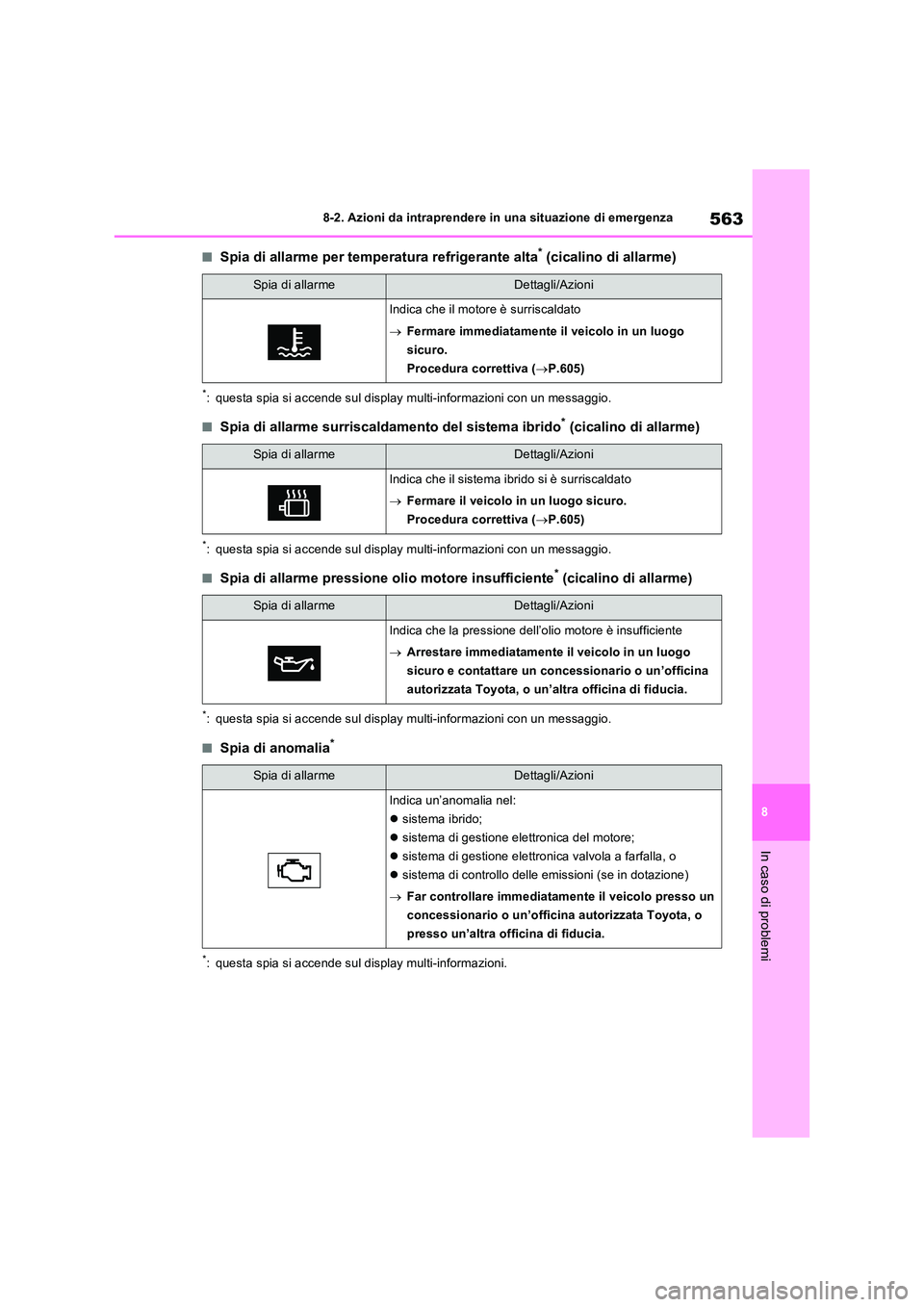

8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
QSpia di allarme per temperatura refrigerante alta* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni con un messaggio.
QSpia di allarme surriscaldamento del sistema ibrido* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni con un messaggio.
QSpia di allarme pressione olio motore insufficiente* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni con un messaggio.
QSpia di anomalia*
*: questa spia si accende sul display multi-informazioni.
Spia di allarmeDettagli/Azioni
Indica che il motore è surriscaldato
 Fermare immediatamente il veicolo in un luogo
sicuro.
Procedura correttiva ( P.605)
Spia di allarmeDettagli/Azioni
Indica che il sistema ibrido si è surriscaldato
 Fermare il veicolo in un luogo sicuro.
Procedura correttiva ( P.605)
Spia di allarmeDettagli/Azioni
Indica che la pressione dell’olio motore è insufficiente
 Arrestare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia.
Spia di allarmeDettagli/Azioni
Indica un’anomalia nel:
 sistema ibrido;
 sistema di gestione elettronica del motore;
 sistema di gestione elettronica valvola a farfalla, o
 sistema di controllo delle emissioni (se in dotazione)
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.

5648-2. Azioni da intraprendere in una situazione di emergenza
QSpia di allarme SRS
QSpia di allarme ABS
QSpia di allarme del servosterzo elettrico* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni.
Spia di allarmeDettagli/Azioni
Indica un’anomalia nel:
 sistema airbag SRS; oppure
 sistema di pretensionamento delle cinture di sicurezza
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Spia di allarmeDettagli/Azioni
Indica un’anomalia nel:
 sistema ABS; oppure
 sistema di frenata assistita
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Spia di allarmeDettagli/Azioni
(Rossa/gialla)
Indica un’anomalia nel servosterzo elettrico (EPS)
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.

565
8

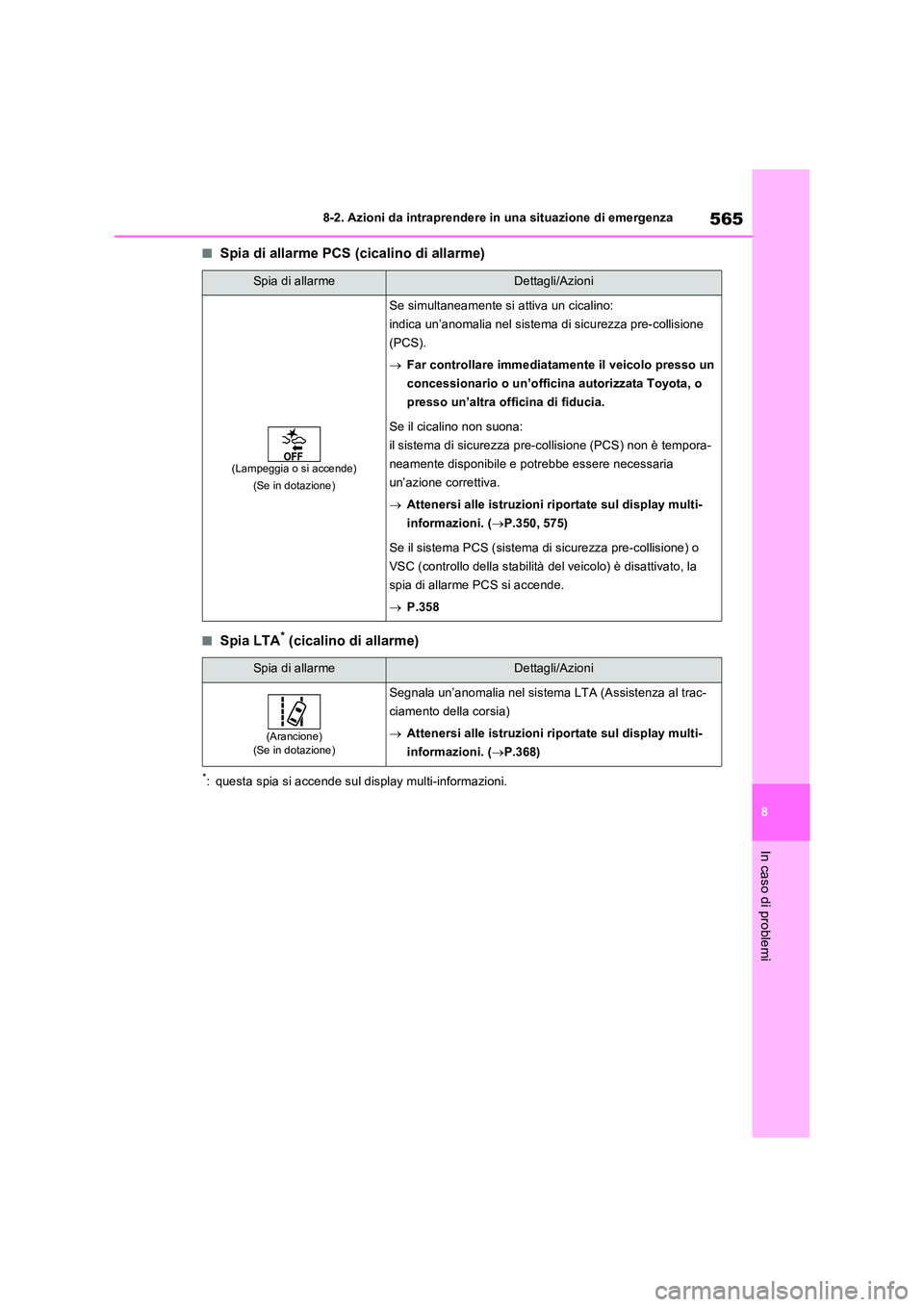

8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
QSpia di allarme PCS (cicalino di allarme)
QSpia LTA* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni.
Spia di allarmeDettagli/Azioni
(Lampeggia o si accende)
(Se in dotazione)
Se simultaneamente si attiva un cicalino:
indica un’anomalia nel sistema di sicurezza pre-collisione
(PCS).
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Se il cicalino non suona:
il sistema di sicurezza pre-collisione (PCS) non è tempora-
neamente disponibile e potrebbe essere necessaria
un’azione correttiva.
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.350, 575)
Se il sistema PCS (sistema di sicurezza pre-collisione) o
VSC (controllo della stabilità del veicolo) è disattivato, la
spia di allarme PCS si accende.
 P.358
Spia di allarmeDettagli/Azioni
(Arancione) (Se in dotazione)
Segnala un’anomalia nel sistema LTA (Assistenza al trac-
ciamento della corsia)
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.368)

5668-2. Azioni da intraprendere in una situazione di emergenza
QSpia sensore di assistenza al parcheggio Toyota OFF* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni.
QSpia PKSB OFF*
*: questa spia si accende sul display multi-informazioni.
Spia di allarmeDettagli/Azioni
(Se in dotazione)
Se suona un cicalino:
indica un’anomalia nel sensore di assistenza al parcheggio
Toyota
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Se il cicalino non suona:
segnala che il sistema non è temporaneamente disponibile,
probabilmente a causa della pres enza di sporco, ghiaccio,
ecc. sul sensore.
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.412, 572)
Spia di allarmeDettagli/Azioni
(Se in dotazione)
Se compare il messaggio “Malfunzionamento freno assi-
stenza parcheggio Recarsi dal concessionario” sul display
multi-informazioni:
Segnala un’anomalia nel sistema di frenata di assistenza al
parcheggio (PKSB)
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Se compare il messaggio “Assistenza al parcheggio non
disponibile” sul display multi-informazioni:
segnala che il sistema non è temporaneamente disponibile,
probabilmente a causa della pres enza di sporco, ghiaccio,
ecc. sul sensore.
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.420, 572)

567
8
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
QSpia BSM OFF* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni.
QSpia RCTA OFF* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni.
QSpia di slittamento
Spia di allarmeDettagli/Azioni
Segnala un’anomalia nella funzione BSM (monitoraggio
punti ciechi)
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Segnala che l’area sul paraurti posteriore attorno al sensore
radar è coperta da residui o altro ( P.404)
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.390, 572)
Spia di allarmeDettagli/Azioni
(Se in dotazione)
Segnala un’anomalia della funzione di allarme presenza vei-
coli nell’area retrostante (RCTA)
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Segnala che l’area sul paraurti posteriore attorno al sensore
radar è coperta da residui o altro ( P.404)
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.390, 572)
Spia di allarmeDettagli/Azioni
Indica un’anomalia nel:
 sistema VSC/anti-sbandamento rimorchio;
 sistema TRC (controllo trazione);
 funzionamento della modalità Trail; o
 sistema di assistenza partenza in salita
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.

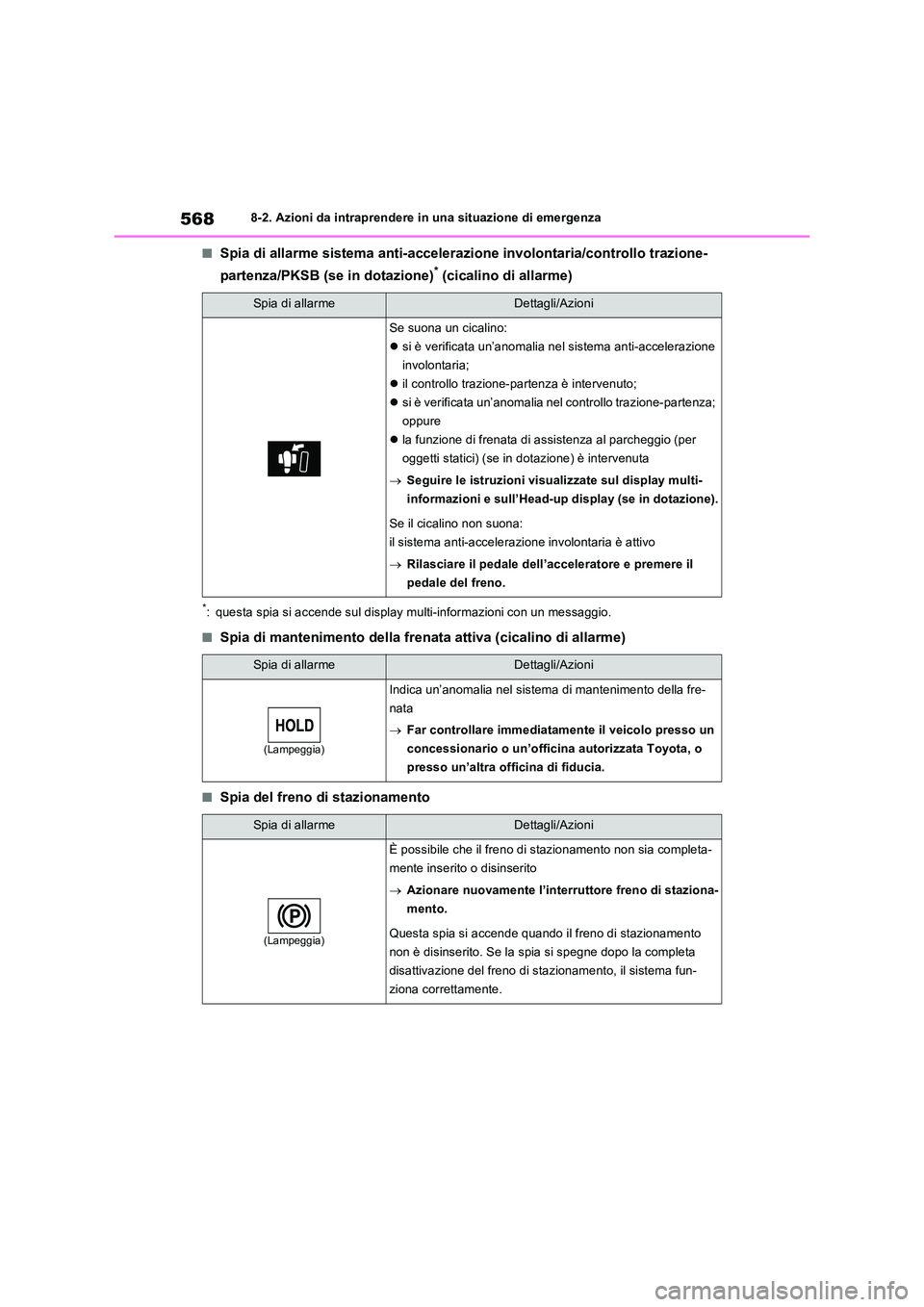

5688-2. Azioni da intraprendere in una situazione di emergenza
QSpia di allarme sistema anti-accelerazione involontaria/controllo trazione-
partenza/PKSB (se in dotazione)* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni con un messaggio.
QSpia di mantenimento della frenata attiva (cicalino di allarme)
QSpia del freno di stazionamento
Spia di allarmeDettagli/Azioni
Se suona un cicalino:
 si è verificata un’anomalia nel sistema anti-accelerazione
involontaria;
 il controllo trazione-partenza è intervenuto;
 si è verificata un’anomalia nel controllo trazione-partenza;
oppure
 la funzione di frenata di assistenza al parcheggio (per
oggetti statici) (se in dotazione) è intervenuta
 Seguire le istruzioni visualizzate sul display multi-
informazioni e sull’Head-up display (se in dotazione).
Se il cicalino non suona:
il sistema anti-accelerazione involontaria è attivo
 Rilasciare il pedale dell’acceleratore e premere il
pedale del freno.
Spia di allarmeDettagli/Azioni
(Lampeggia)
Indica un’anomalia nel sistema di mantenimento della fre-
nata
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Spia di allarmeDettagli/Azioni
(Lampeggia)
È possibile che il freno di stazionamento non sia completa-
mente inserito o disinserito
 Azionare nuovamente l’interruttore freno di staziona-
mento.
Questa spia si accende quando il freno di stazionamento
non è disinserito. Se la spia si spegne dopo la completa
disattivazione del freno di stazionamento, il sistema fun-
ziona correttamente.
