TOYOTA RAV4 PLUG-IN HYBRID 2021 Manuale duso (in Italian)

539
7
7-3. Manutenzione “fai da te”
Manutenzione e cura

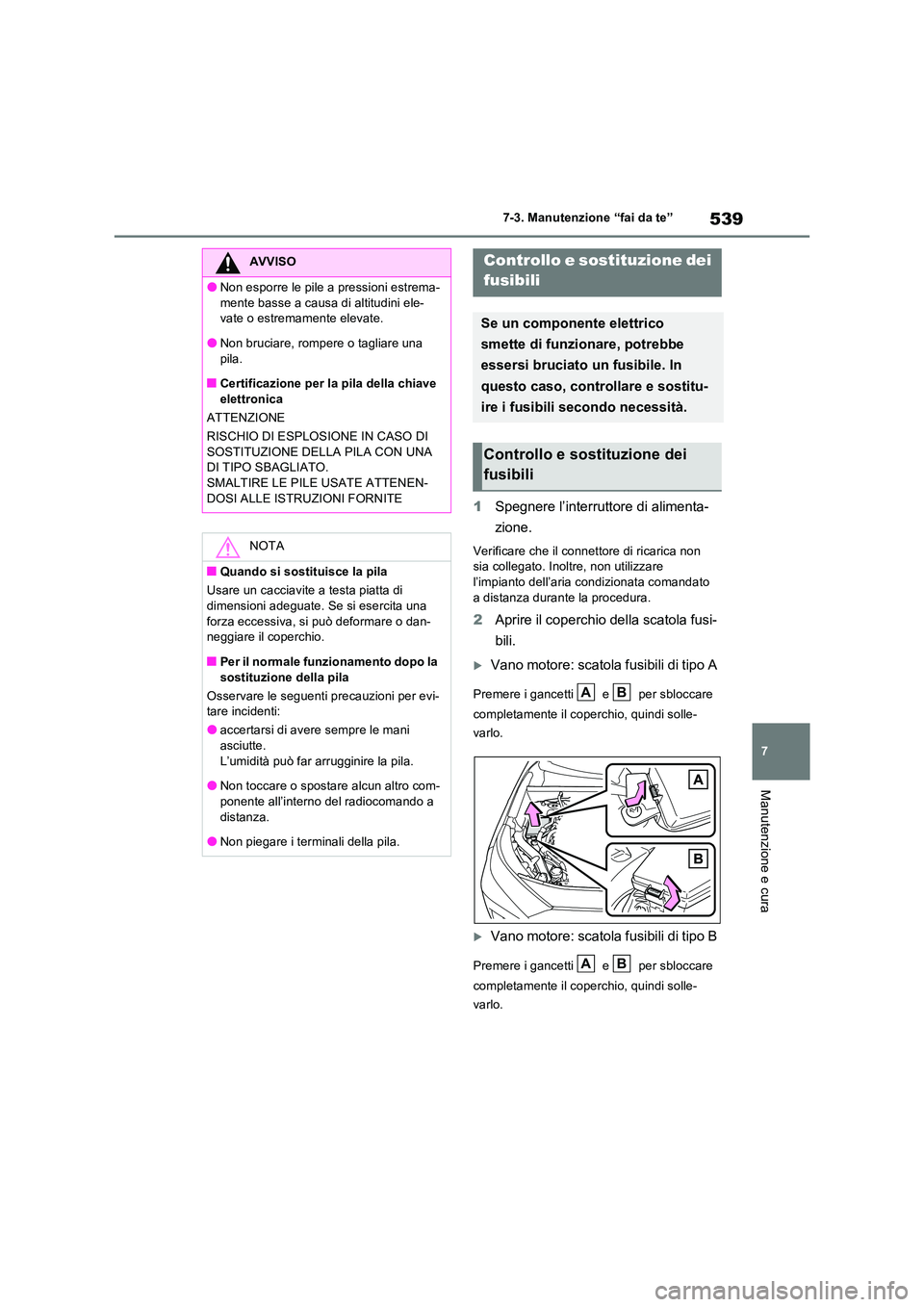

1 Spegnere l’interruttore di alimenta-
zione.
Verificare che il connettore di ricarica non sia collegato. Inoltre, non utilizzare l’impianto dell’aria condizionata comandato
a distanza durante la procedura.
2 Aprire il coperchio della scatola fusi-
bili.
Vano motore: scatola fusibili di tipo A
Premere i gancetti e per sbloccare
completamente il coperchio, quindi solle-
varlo.
Vano motore: scatola fusibili di tipo B
Premere i gancetti e per sbloccare
completamente il coperchio, quindi solle-
varlo.
AVVISO
ONon esporre le pile a pressioni estrema-
mente basse a causa di altitudini ele- vate o estremamente elevate.
ONon bruciare, rompere o tagliare una
pila.
QCertificazione per la pila della chiave elettronica
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI
SOSTITUZIONE DELLA PILA CON UNA DI TIPO SBAGLIATO. SMALTIRE LE PILE USATE ATTENEN-
DOSI ALLE ISTRUZIONI FORNITE
NOTA
QQuando si sostituisce la pila
Usare un cacciavite a testa piatta di dimensioni adeguate. Se si esercita una
forza eccessiva, si può deformare o dan- neggiare il coperchio.
QPer il normale funzionamento dopo la
sostituzione della pila
Osservare le seguenti precauzioni per evi- tare incidenti:
Oaccertarsi di avere sempre le mani asciutte.
L’umidità può far arrugginire la pila.
ONon toccare o spostare alcun altro com- ponente all’interno del radiocomando a
distanza.
ONon piegare i terminali della pila.
Controllo e sostituzione dei
fusibili
Se un componente elettrico
smette di funzionare, potrebbe
essersi bruciato un fusibile. In
questo caso, controllare e sostitu-
ire i fusibili secondo necessità.
Controllo e sostituzione dei
fusibili
AB
AB

5407-3. Manutenzione “fai da te”

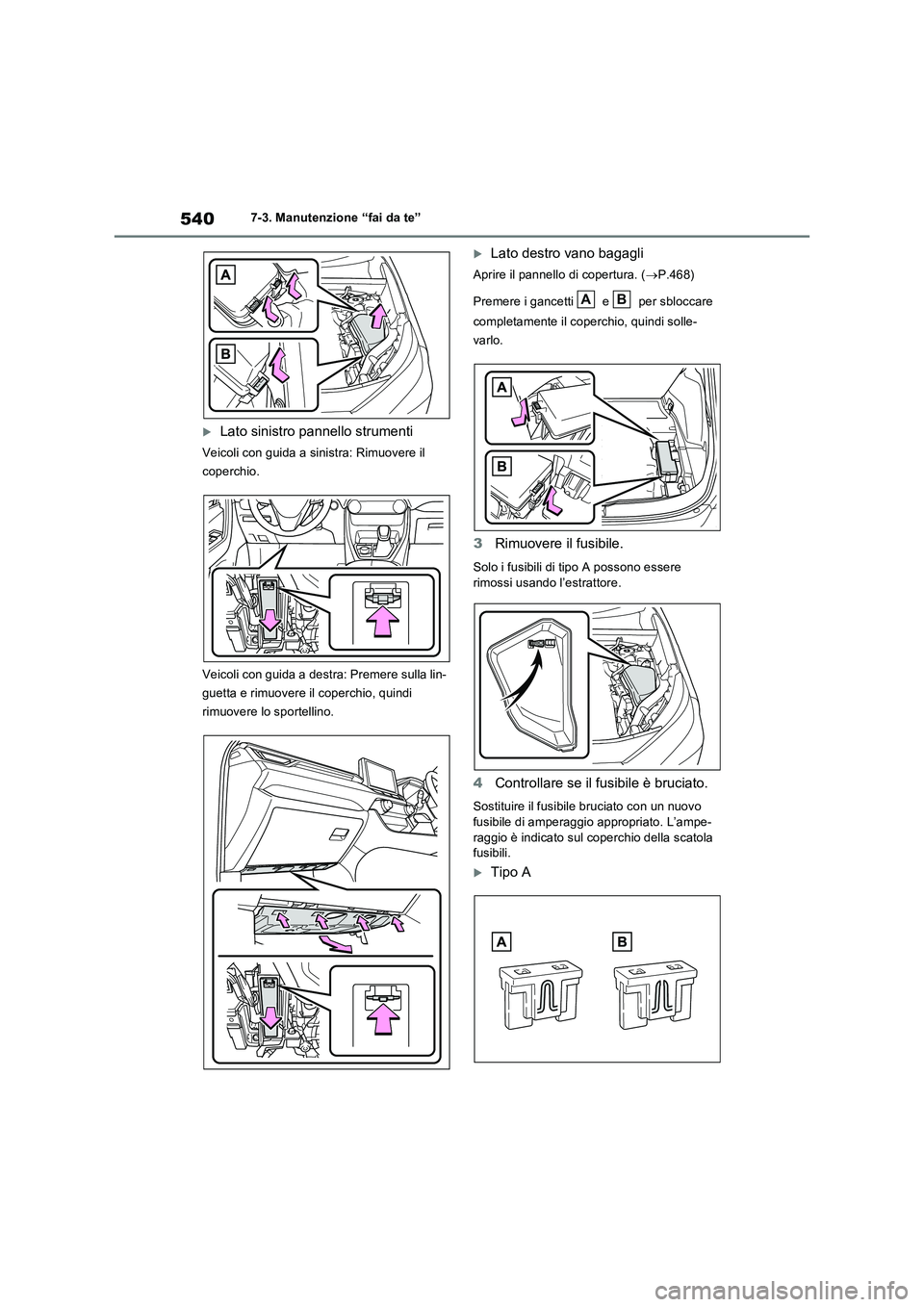

Lato sinistro pannello strumenti
Veicoli con guida a sinistra: Rimuovere il
coperchio.
Veicoli con guida a destra: Premere sulla lin-
guetta e rimuovere il coperchio, quindi
rimuovere lo sportellino.
Lato destro vano bagagli
Aprire il pannello di copertura. (P.468)
Premere i gancetti e per sbloccare
completamente il coperchio, quindi solle-
varlo.
3Rimuovere il fusibile.
Solo i fusibili di tipo A possono essere
rimossi usando l’estrattore.
4Controllare se il fusibile è bruciato.
Sostituire il fusibile bruciato con un nuovo
fusibile di amperaggio appropriato. L’ampe-
raggio è indicato sul coperchio della scatola
fusibili.
Tipo A
AB

541
7
7-3. Manutenzione “fai da te”
Manutenzione e cura

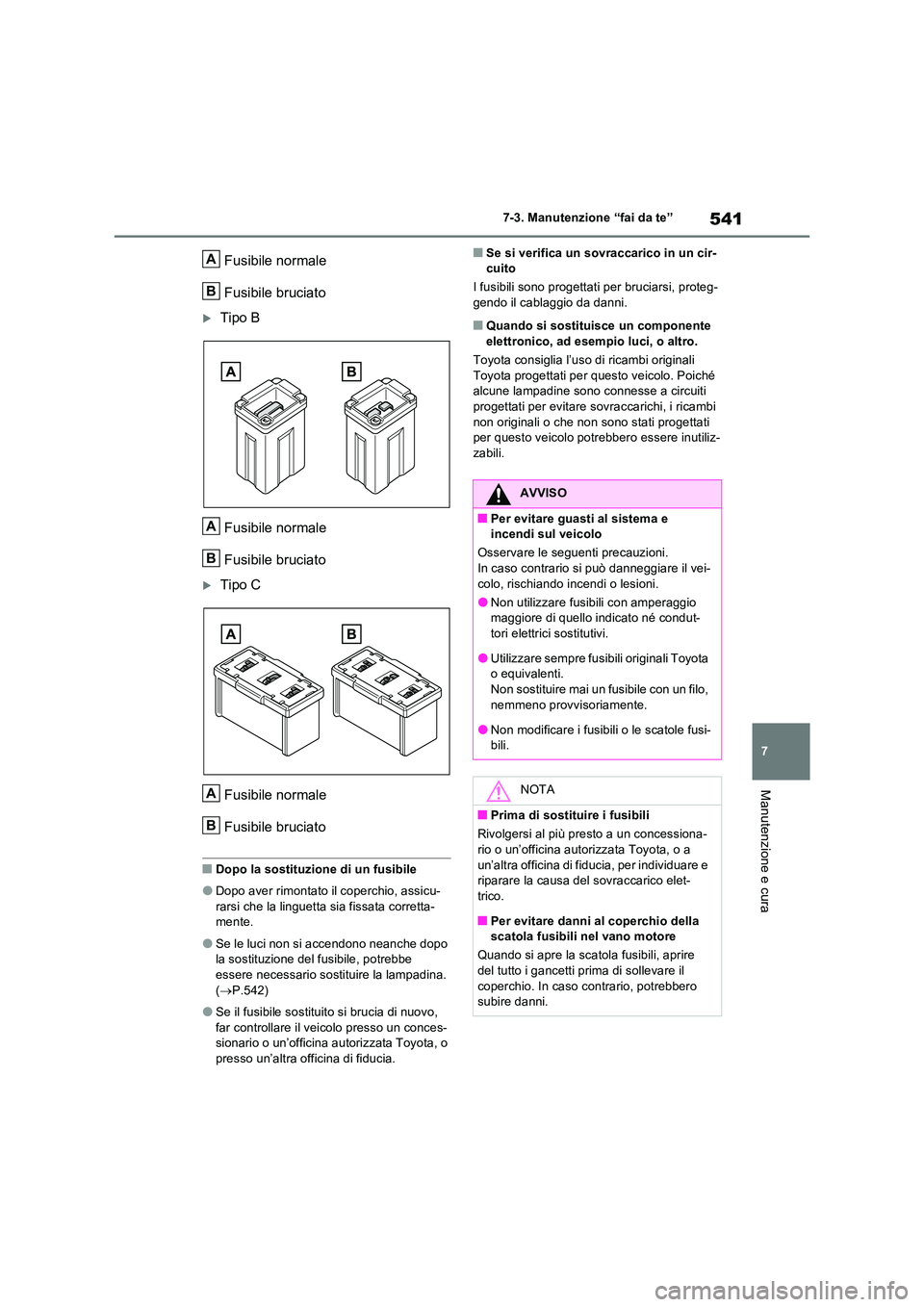

Fusibile normale
Fusibile bruciato
Tipo B
Fusibile normale
Fusibile bruciato
Tipo C
Fusibile normale
Fusibile bruciato
QDopo la sostituzione di un fusibile
ODopo aver rimontato il coperchio, assicu- rarsi che la linguetta sia fissata corretta-mente.
OSe le luci non si accendono neanche dopo la sostituzione del fusibile, potrebbe
essere necessario sostituire la lampadina. ( P.542)
OSe il fusibile sostituito si brucia di nuovo, far controllare il veicolo presso un conces-sionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
QSe si verifica un sovraccarico in un cir- cuito
I fusibili sono progettati per bruciarsi, proteg- gendo il cablaggio da danni.
QQuando si sostituisce un componente
elettronico, ad esempio luci, o altro.
Toyota consiglia l’uso di ricambi originali Toyota progettati per questo veicolo. Poiché alcune lampadine sono connesse a circuiti
progettati per evitare sovraccarichi, i ricambi non originali o che non sono stati progettati per questo veicolo potrebbero essere inutiliz-
zabili.
A
B
A
B
A
B
AVVISO
QPer evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
In caso contrario si può danneggiare il vei- colo, rischiando incendi o lesioni.
ONon utilizzare fusibili con amperaggio maggiore di quello indicato né condut-
tori elettrici sostitutivi.
OUtilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un filo, nemmeno provvisoriamente.
ONon modificare i fusibili o le scatole fusi-bili.
NOTA
QPrima di sostituire i fusibili
Rivolgersi al più presto a un concessiona-
rio o un’officina autorizzata Toyota, o a un’altra officina di fiducia, per individuare e riparare la causa del sovraccarico elet-
trico.
QPer evitare danni al coperchio della scatola fusibili nel vano motore
Quando si apre la scatola fusibili, aprire
del tutto i gancetti prima di sollevare il coperchio. In caso contrario, potrebbero subire danni.

5427-3. Manutenzione “fai da te”

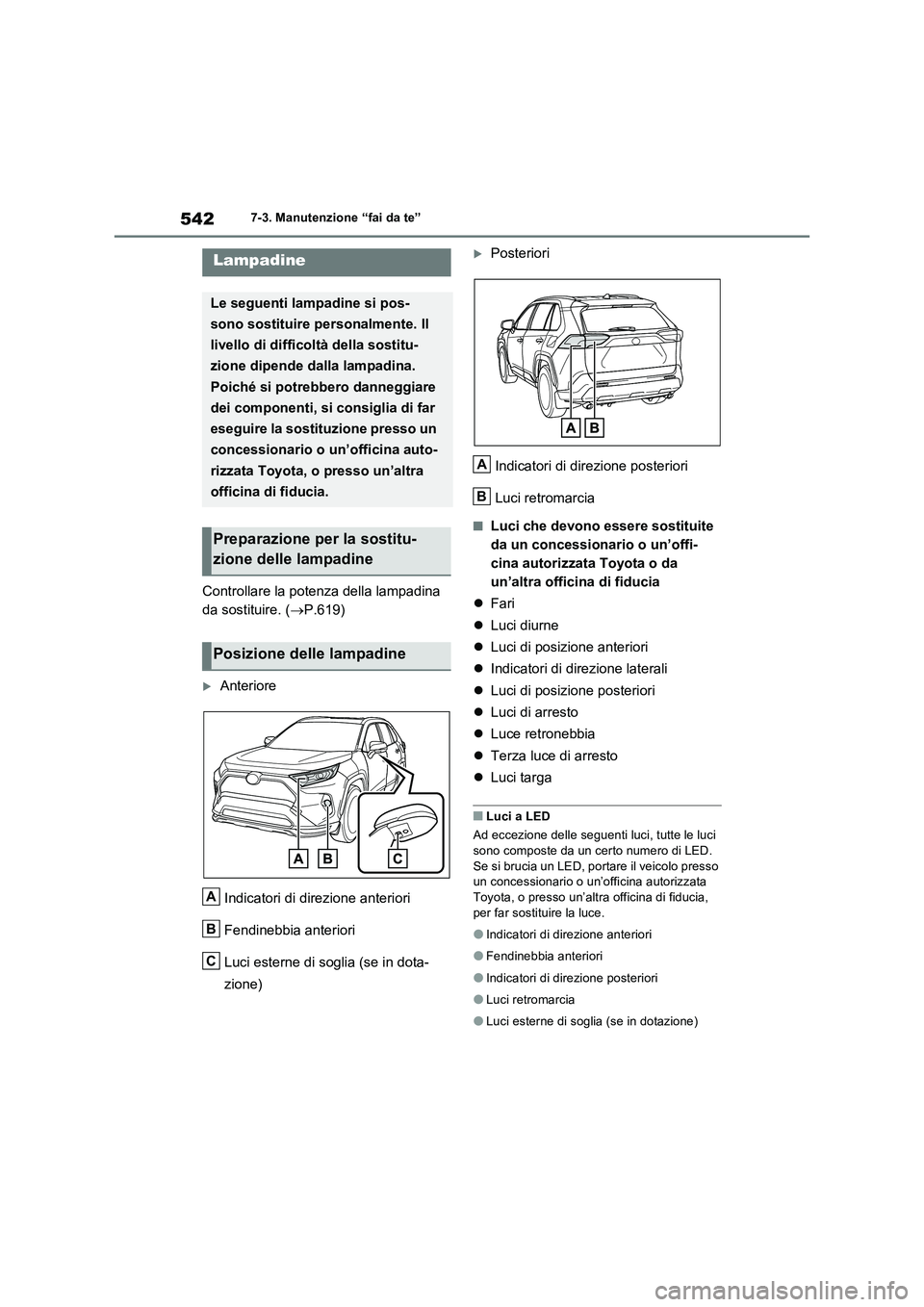

Controllare la potenza della lampadina
da sostituire. ( P.619)
Anteriore
Indicatori di direzione anteriori
Fendinebbia anteriori
Luci esterne di soglia (se in dota-
zione)
Posteriori
Indicatori di direzione posteriori
Luci retromarcia
QLuci che devono essere sostituite
da un concessionario o un’offi-
cina autorizzata Toyota o da
un’altra officina di fiducia
 Fari
 Luci diurne
 Luci di posizione anteriori
 Indicatori di direzione laterali
 Luci di posizione posteriori
 Luci di arresto
 Luce retronebbia
 Terza luce di arresto
 Luci targa
QLuci a LED
Ad eccezione delle seguenti luci, tutte le luci
sono composte da un certo numero di LED. Se si brucia un LED, portare il veicolo presso un concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia, per far sostituire la luce.
OIndicatori di direzione anteriori
OFendinebbia anteriori
OIndicatori di direzione posteriori
OLuci retromarcia
OLuci esterne di soglia (se in dotazione)
Lampadine
Le seguenti lampadine si pos-
sono sostituire personalmente. Il
livello di difficoltà della sostitu-
zione dipende dalla lampadina.
Poiché si potrebbero danneggiare
dei componenti, si consiglia di far
eseguire la sostituzione presso un
concessionario o un’officina auto-
rizzata Toyota, o presso un’altra
officina di fiducia.
Preparazione per la sostitu-
zione delle lampadine
Posizione delle lampadine
A
B
C
A
B

543

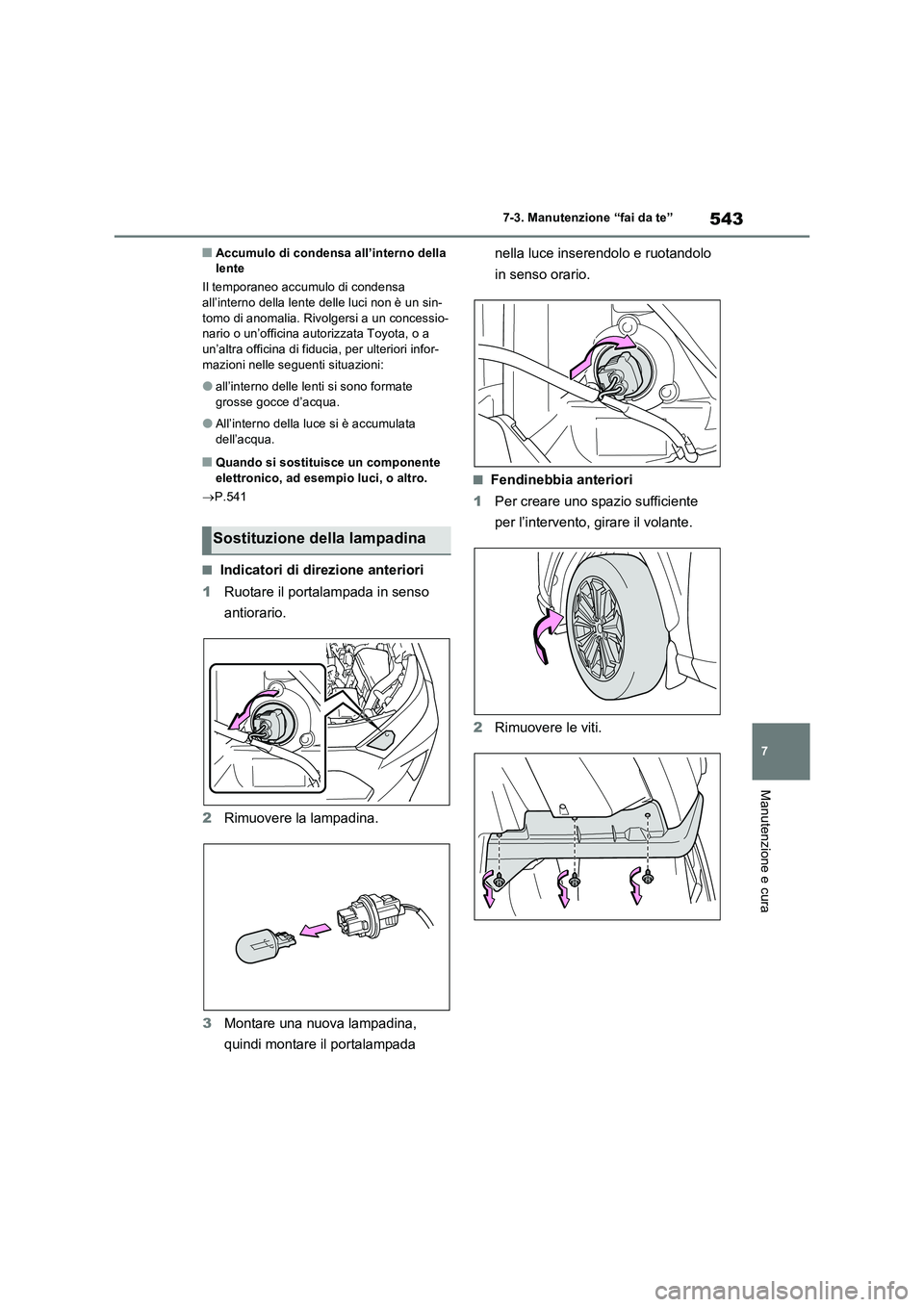

7 7-3. Manutenzione “fai da te”
Manutenzione e cura
QAccumulo di condensa all’interno della
lente
Il temporaneo accumulo di condensa
all’interno della lente delle luci non è un sin-
tomo di anomalia. Rivolgersi a un concessio-
nario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia, per ulteriori infor-
mazioni nelle seguenti situazioni:
Oall’interno delle lenti si sono formate
grosse gocce d’acqua.
OAll’interno della luce si è accumulata
dell’acqua.
QQuando si sostituisce un componente
elettronico, ad esempio luci, o altro.
P.541
QIndicatori di direzione anteriori
1Ruotare il portalampada in senso
antiorario.
2Rimuovere la lampadina.
3Montare una nuova lampadina,
quindi montare il portalampada nella luce inserendolo e ruotandolo
in senso orario.
QFendinebbia anteriori
1Per creare uno spazio sufficiente
per l’intervento, girare il volante.
2Rimuovere le viti.
Sostituzione della lampadina

5447-3. Manutenzione “fai da te”

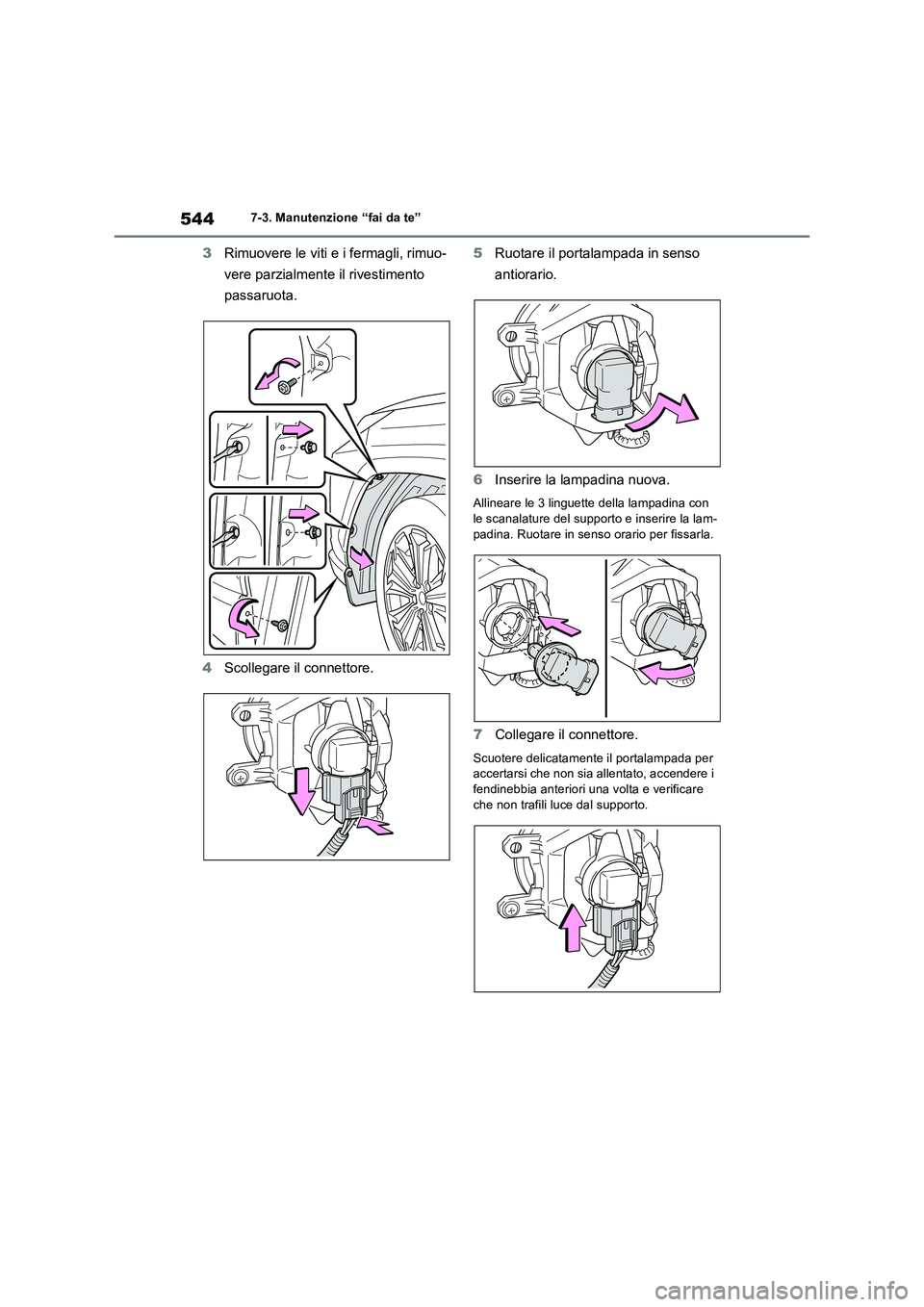

3Rimuovere le viti e i fermagli, rimuo-
vere parzialmente il rivestimento
passaruota.
4Scollegare il connettore.5Ruotare il portalampada in senso
antiorario.
6Inserire la lampadina nuova.
Allineare le 3 linguette della lampadina con
le scanalature del supporto e inserire la lam-
padina. Ruotare in senso orario per fissarla.
7Collegare il connettore.
Scuotere delicatamente il portalampada per
accertarsi che non sia allentato, accendere i
fendinebbia anteriori una volta e verificare
che non trafili luce dal supporto.

545
7 7-3. Manutenzione “fai da te”
Manutenzione e cura
8Rimontare il rivestimento passa-
ruota.
9Rimontare le viti.QIndicatori di direzione posteriori
1Aprire il portellone posteriore e
rimuovere il coperchio.
2Rimuovere le viti ed estrarre il
gruppo ottico.
Rimuovere il gruppo ottico tirandolo diretta-
mente all’indietro dalla parte posteriore del
veicolo.
3Ruotare il portalampada in senso
antiorario.

5467-3. Manutenzione “fai da te”

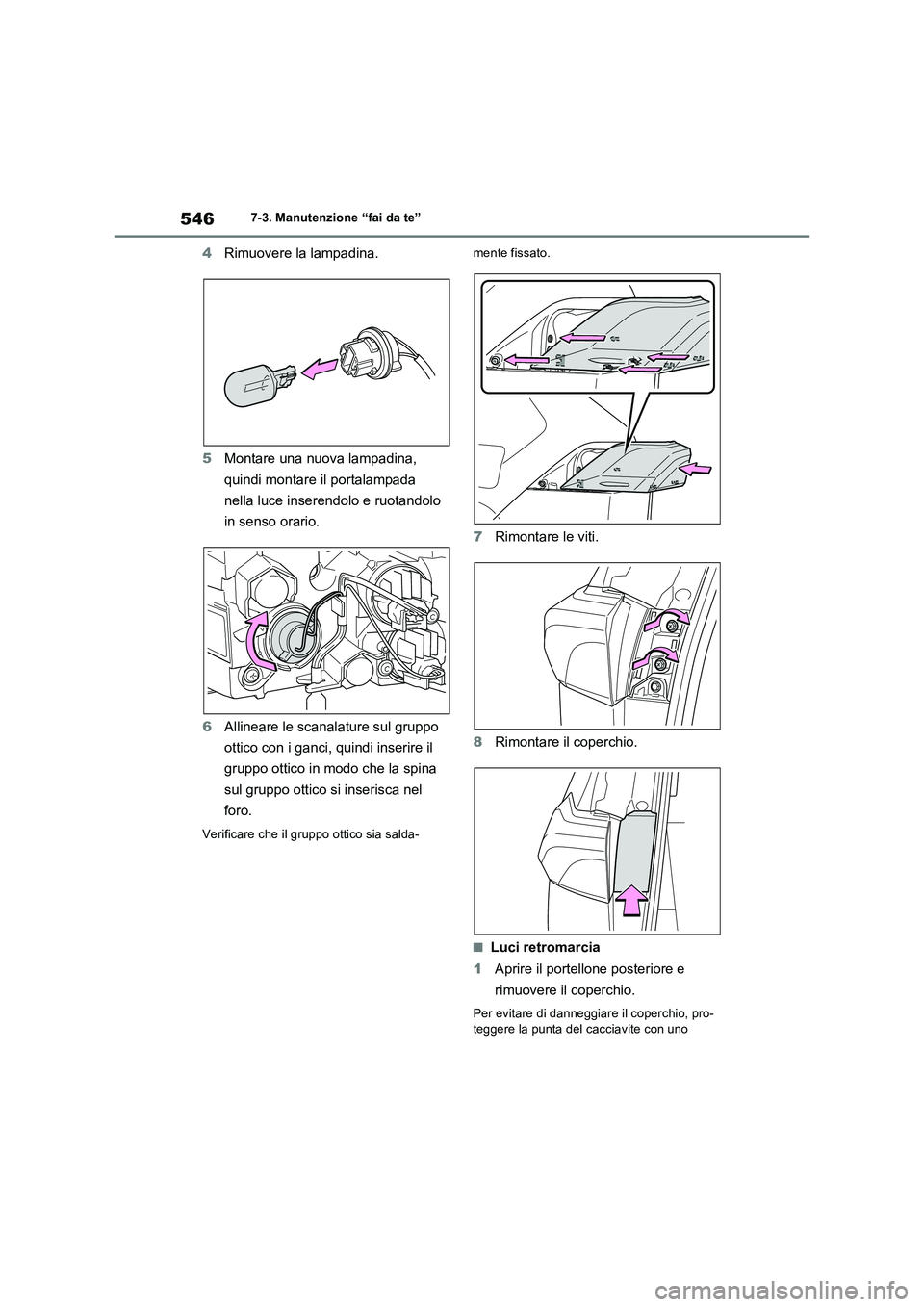

4Rimuovere la lampadina.
5Montare una nuova lampadina,
quindi montare il portalampada
nella luce inserendolo e ruotandolo
in senso orario.
6Allineare le scanalature sul gruppo
ottico con i ganci, quindi inserire il
gruppo ottico in modo che la spina
sul gruppo ottico si inserisca nel
foro.
Verificare che il gruppo ottico sia salda-mente fissato.
7Rimontare le viti.
8Rimontare il coperchio.

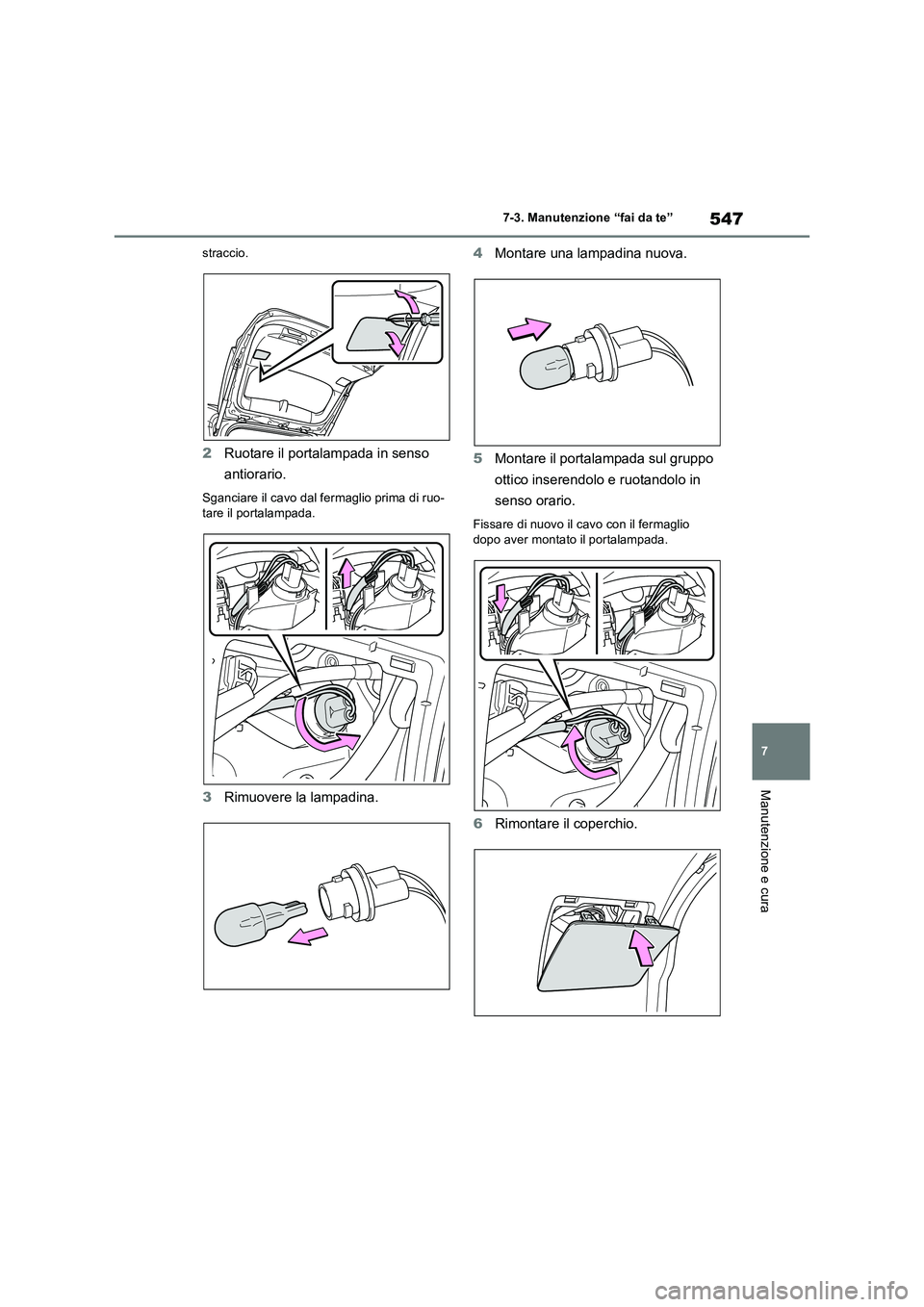

QLuci retromarcia
1Aprire il portellone posteriore e
rimuovere il coperchio.
Per evitare di danneggiare il coperchio, pro-
teggere la punta del cacciavite con uno

547
7 7-3. Manutenzione “fai da te”
Manutenzione e cura
straccio.
2Ruotare il portalampada in senso
antiorario.
Sganciare il cavo dal fermaglio prima di ruo-
tare il portalampada.
3Rimuovere la lampadina.4Montare una lampadina nuova.
5Montare il portalampada sul gruppo
ottico inserendolo e ruotandolo in
senso orario.
Fissare di nuovo il cavo con il fermaglio
dopo aver montato il portalampada.
6Rimontare il coperchio.

5487-3. Manutenzione “fai da te”

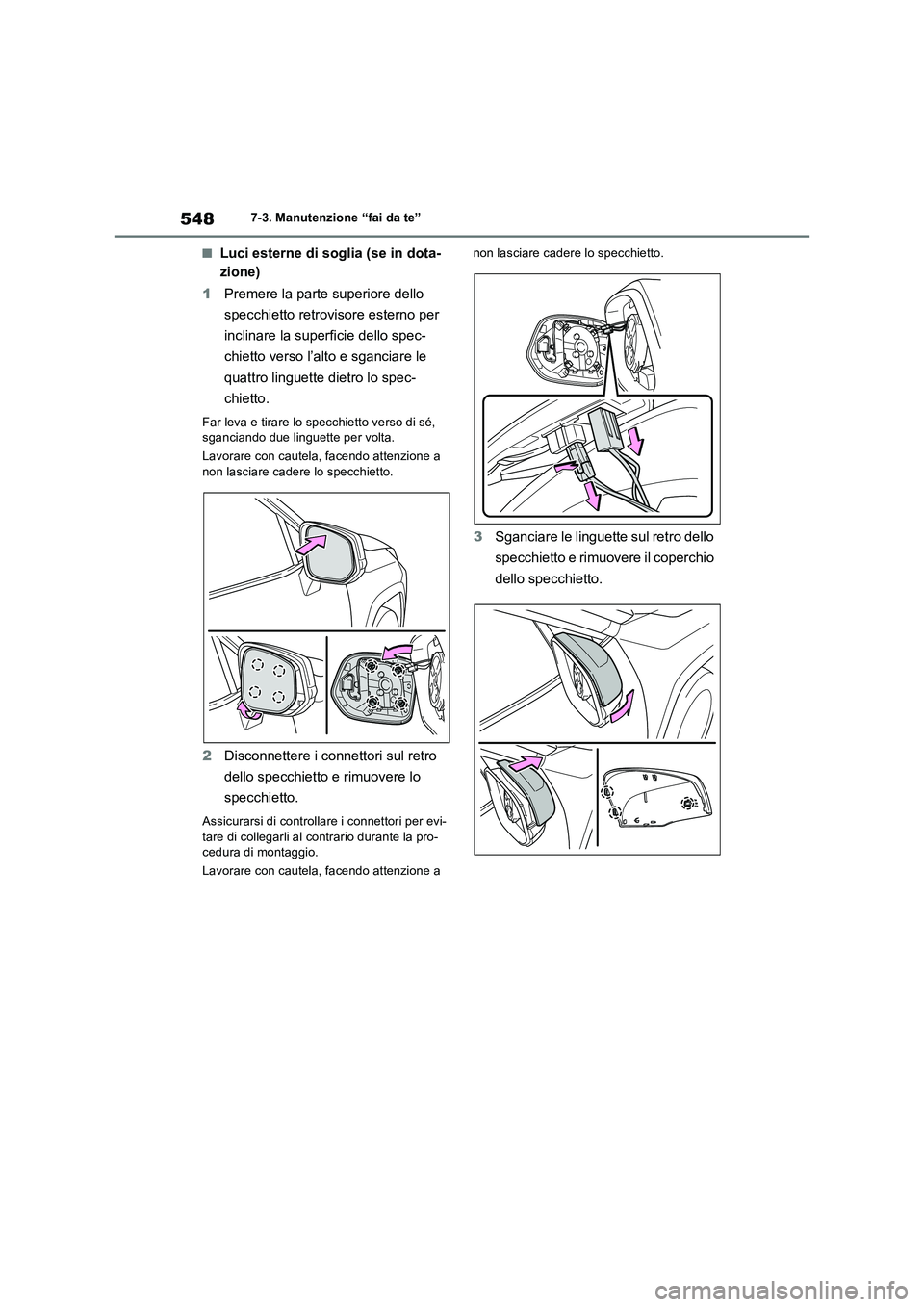

QLuci esterne di soglia (se in dota-
zione)
1Premere la parte superiore dello
specchietto retrovisore esterno per
inclinare la superficie dello spec-
chietto verso l’alto e sganciare le
quattro linguette dietro lo spec-
chietto.
Far leva e tirare lo specchietto verso di sé,
sganciando due linguette per volta.
Lavorare con cautela, facendo attenzione a
non lasciare cadere lo specchietto.
2Disconnettere i connettori sul retro
dello specchietto e rimuovere lo
specchietto.
Assicurarsi di controllare i connettori per evi-
tare di collegarli al contrario durante la pro-
cedura di montaggio.
Lavorare con cautela, facendo attenzione a non lasciare cadere lo specchietto.
3Sganciare le linguette sul retro dello
specchietto e rimuovere il coperchio
dello specchietto.
