TOYOTA RAV4 PLUG-IN HYBRID 2021 Návod na použití (in Czech)

619
9
9-1. Technické údaje
Technické údaje vozidla
Servisní symbol API
Horní část: "API SERVICE SN" znamená označení kvality oleje podle American
Petroleum Institute (API).
Střední část: "SAE 0W-16" znamená tří- du viskozity SAE.
Spodní část: "Resource-Conserving"
znamená, že tento olej zajišťuje úsporu
paliva a ochranu ži votního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The International
Lubricant Specification Advisory
Committee (ILSAC)
*: Objem chladicí kapaliny je referenční množství.
Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kt erýkoliv spolehlivý servis.
A
B
Systém chlazení
Objem*
Benzínový
motor7,4 litru
Řídicí
jednotka
pohonu
2,0 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, beza- minová, bezdusitan ová a bezboritanová
chladicí kapalina na bázi etylénglykolu s tech-
nologií trvanlivých hyb ridních organických ky- selin
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování (zapalovací svíčky)
VýrobceDENSO FC16HR-Q8
Mezera0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapal ovací svíčky. Neupravujte mezeru mezi elektrodami.

6209-1. Technické údaje
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kt erýkoliv spolehlivý servis.
*: Objem kapaliny je referenční množství. Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kt erýkoliv spolehlivý servis.

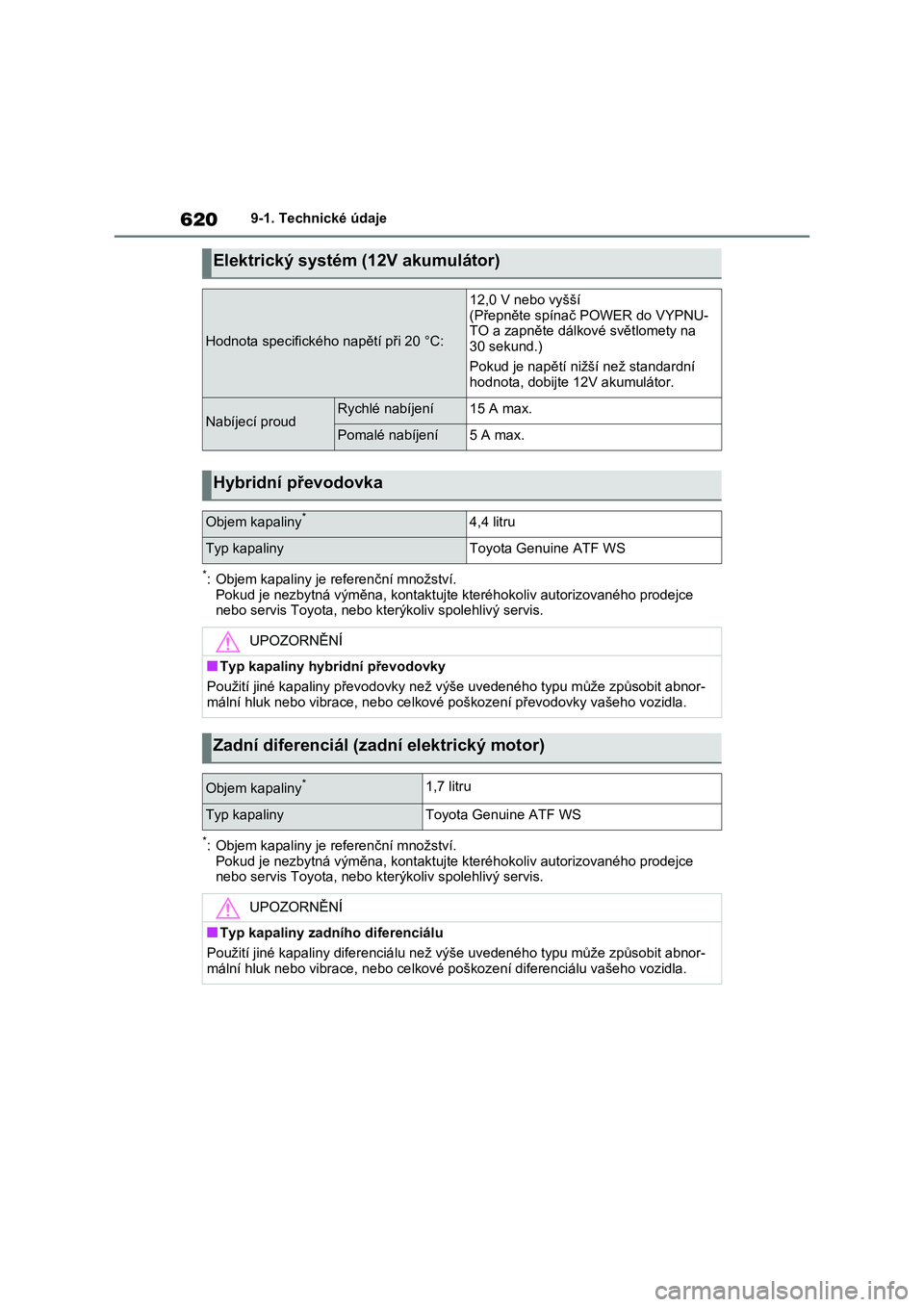

Elektrický systém (12V akumulátor)
Hodnota specifického napětí při 20 °C:
12,0 V nebo vyšší
(Přepněte spínač POWER do VYPNU- TO a zapněte dálkové světlomety na
30 sekund.)
Pokud je napětí nižší než standardní hodnota, dobijte 12V akumulátor.
Nabíjecí proudRychlé nabíjení15 A max.
Pomalé nabíjení5 A max.
Hybridní převodovka
Objem kapaliny*4,4 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny hybridní převodovky
Použití jiné kapaliny převodo vky než výše uvedeného typu může způsobit abnor-
mální hluk nebo vibrace, nebo ce lkové poškození převodovky vašeho vozidla.
Zadní diferenciál (zadní elektrický motor)
Objem kapaliny*1,7 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny zadního diferenciálu
Použití jiné kapaliny diferenciá lu než výše uvedeného typu může způsobit abnor- mální hluk nebo vibrace, nebo ce lkové poškození diferenciálu vašeho vozidla.

621
9
9-1. Technické údaje
Technické údaje vozidla
*: Minimální mezera pedálu při se šlápnutí silou 300 N, když je hybridní systém v čin-
nosti.
■Plnohodnotné rezervní kolo
Typ A
Typ B
Brzdy
Mezera pedálu*
Vozidla s levo-
stranným říze- ním128 mm Min.
Vozidla s pravo-stranným říze-
ním
95 mm Min.
Volný chod pedálu1,0-6,0 mm
Typ kapalinySAE J1703 nebo FM VSS No.116 DOT 3
SAE J1704 nebo FM VSS No. 116 DOT 4
Řízení
VůleMéně než 30 mm
Pneumatiky a kola
Rozměr pneumatik225/60R18 100H
Tlak huštění pneu-
matik (Doporučený tlak huštění stude-
ných pneumatik)
Vpředu230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Vzadu230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Rozměr kol18  7J
Utahovací moment matic kol103 N•m
Rozměr pneumatik235/55R19 101V
Tlak huštění pneu-
matik (Doporučený
tlak huštění stude- ných pneumatik)
Vpředu230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Vzadu230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Rozměr kol19  7 1/2 J
Utahovací moment matic kol103 N•m

6229-1. Technické údaje
■Kompaktní rezervní kolo (je-li ve výbavě)
■Když táhnete přívěs: S.305
Přidejte 20,0 kPa (0,2 kgf/cm2 nebo bar; 3 psi) k doporuč enému tlaku huštění pneu- matik a jezděte rych lostmi do 100 km/h.
■Když jsou obsazena všechna sedadla
Ujistěte se, že zadní pneumati ky jsou nahuštěny na 260 kPa (2,6 kgf/cm2 nebo bar;
38 psi).
A: Halogenové žárovky H16
B: Bezpaticové žár ovky (oranžové)
C: Bezpaticové žárovky (čiré)
D: Sufitové žárovky
*: Je-li ve výbavě
Rozměr pneumatikT165/90D18 107M
Tlak huštění pneumatik (Dopo-
ručený tlak hušt ění studených pneumatik)420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol18  4T
Utahovací moment matic kol103 N•m
Žárovky
ŽárovkyWTyp
Exteriér
Přední mlhová světla19A
Přední směrová světla21B
Zadní směrová světla21B
Couvací světla16C
Vnější nástupní světla*5C
Interiér
Kosmetické lampičky8C
Přední vnitřní lampičky/osobní lam-
pičky5C
Zadní vnitřní lampička8D
Osvětlení zavazadlového prostoru5C

623
9
9-1. Technické údaje
Technické údaje vozidla
■Použití směsi etanolu a benzínu
v benzínovém motoru
Toyota umožňuje použ ití směsi etanolu
a benzínu, pokud je obsah etanolu do 10 %. Ujistěte se, že směs etanolu
a benzínu, která má být použita, má
výše uvedené oktanové číslo.
■Když motor klepe
●Konzultujte to s kterýmkoliv autorizo-
vaným prodejcem nebo servisem Toyota, nebo kterým koliv spolehlivým
servisem.
●Občas můžete zas lechnout krátké
a slabé klepání při akceleraci nebo jíz-
dě do kopce. To je normální a není
důvod ke znepokojení.
Informace o palivu
Když uvidíte tyto typy palivových
štítků u čerpací stanice, použij-
te pouze palivo s jedním z ná-
sledujících štítků.
Oblast EU:
Musíte používat pouze bezolov-
natý benzín odpovídající Evrop-
ské normě EN228.
Pro optimální výkon motoru
zvolte bezolovnatý benzín s ok-
tanovým číslem 95 nebo vyšším.
Mimo oblast EU:
Musíte používat pouze bezolov-
natý benzín.
Pro optimální výkon motoru
zvolte bezolovnatý benzín s ok-
tanovým číslem 91 nebo vyšším.
UPOZORNĚNÍ
■Poznámka ke kvalitě paliva
●Nepoužívejte nesprávná paliva. Po-
kud jsou použita nesprávná paliva, dojde k poškození motoru.
●Nepoužívejte ben zín s metalickými aditivy, například mangan, železo
nebo olovo, jinak to může způsobit
poškození vašeho motoru nebo sys-
tému řízení emisí.
●Nepřidávejte komerční palivová adi-
tiva, která obsahují metalická aditiva.
●Oblast EU: Bioetanolové palivo pro-
dávané pod názvy např. "E50" nebo "E85" a palivo obsahující velké
množství etanolu by nemělo být pou-
žíváno. Použití těchto paliv poškodí palivový systém vozidla. V případě
jakýchkoliv pochybností kontaktujte
kteréhokoliv autor izovaného prodej- ce nebo servis Toy ota, nebo který-
koliv spolehlivý servis.
●Mimo oblast EU: Bioetanolové palivo
prodávané pod názvy např. "E50"
nebo "E85" a palivo obsahující velké množství etanolu by nemělo být pou-
žíváno. Vaše vozidlo může používat
benzín smíchaný s maximálně 10 % etanolu. Použití paliva s obsahem
více než 10 % etanolu (E10) poškodí
palivový systém vozidla. Musíte se ujistit, že tankování je prováděno
pouze ze zdroje, kde může být zaru-
čena specifikace a kvalita. V případě jakýchkoliv pochybností kontaktujte
kteréhokoliv autor izovaného prodej-
ce nebo servis Toy ota, nebo který- koliv spolehlivý servis.
●Nepoužívejte směs benzínu s meta-nolem, např. M15, M85, M100.
Používání benzínu obsahujícího me-
tanol může způsobit poškození nebo selhání motoru.

6249-2. Přizpůsobení
9-2.Přizpůsobení
■Změny použitím navigačního/
multimediálního systému
1 Stiskněte tlačítko "MENU".
2 Zvolte "Nastavení" na obrazovce
menu a zvolte "Vůz".
3 Zvolte "Vlastní nastavení vozu".
Mohou být změněna různá nastave-
ní. Podrobnosti - viz seznam nasta-
vení, které může být změněno.
■Změny prováděné použitím
multiinformačního displeje
1 Stiskněte nebo na spína-
čích ovládání přístroje a zvolte
.
2 Stiskněte nebo na spína-
čích ovládání přístroje, zvolte po-
ložku.
3 Pro přepínání funkce mezi za-
pnuto a vypnuto stiskněte ,
abyste přepnuli do požadované-
ho nastavení.
4 Pro podrobné nastavení funkcí,
které podporují podrobné nasta-
vení, stiskněte a držte a zob-
razte obrazovku nastavení.
Způsob podrobného nastavení se liší
u každé obrazovky. P řečtěte si pokyny zobrazené na obrazovce.
Pro návrat zpět na předchozí obrazov-
ku, nebo opuštění rež imu přizpůsobení,
stiskněte .
■Když provádíte přizpůsobení použi-
tím navigačního/multimediálního
systému nebo multiinformačního displeje
Zastavte vozidlo na bezpečném místě,
zabrzděte parkovací brzdu a přesuňte řadicí páku do P. Ab yste předešli vybití
12V akumulátoru, pon echte také v čin-
nosti hybridní systém, když provádíte přizpůsobení funkcí.
Přizpůsobitelné funkce
Vaše vozidlo má různé druhy
elektronických funkcí, které mo-
hou být přizpůsobeny vašim
požadavkům. Nastavení těchto
funkcí může být změněno pou-
žitím multiinformačního disple-
je, navigačního/multimediálního
systému, nebo u kteréhokoliv
autorizovaného prodejce nebo
v servisu Toyota, nebo v kte-
rémkoliv spolehlivém servisu.
Přizpůsobení funkcí vozidla
VÝSTRAHA
■Během provádění přizpůsobení
Protože je potřeba, aby během přizpů-
sobování byl hybridní systém v činnosti, ujistěte se, že je vozidlo zaparkováno
na místě s adekvátním větráním.
V uzavřeném prostoru, např. v garáži, se mohou výfukové pl yny, obsahující
kysličník uhelnatý (CO), hromadit
a vniknout do vozidla. To může způso- bit smrt nebo vážné ohrožení zdraví.
UPOZORNĚNÍ
■Během provádění přizpůsobení
Abyste zabránili vybití 12V akumuláto- ru, ujistěte se, že p ři přizpůsobování
funkcí je hybridní systém v činnosti.

625
9
9-2. Přizpůsobení
Technické údaje vozidla
Některá nastavení funkcí se změní současně s nastavením jiných funkcí,
které jsou přizpůsobov ány. Pro další podrobnosti kontaktujte kteréhokoliv
autorizovaného prodejce nebo servi s Toyota, nebo jiný spolehlivý servis.
Vozidla s navigačním systémem nebo multimediálním systémem: Nas ta-
vení, která mohou být změněna použitím navigačního systému nebo multi-
mediálního systému
Nastavení, která mohou být změněna použitím multiinformačního displeje
Nastavení, která mohou být změněna autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
Vysvětlení symbolů: O = Dostupné, — = Nedostupné
■Alarm* ( S.80)
*: Je-li ve výbavě
■Systém dobíjení (S.125, 128)
*: Pouze vozidla s palubní nabíječkou trakčního akumulátoru 6,6 kW
Přizpůsobitelné funkce
FunkceVýchozí
nastavení
Přizpůsobené
nastavení
Deaktivace alarmu, když jsou
odemknuty dveř e použitím me- chanického klíčeVypnutoZapnuto−−O
FunkceVýchozí
nastavení
Přizpůsobené
nastavení
"Proud dobíjení"MAX8A−O−16 A*
"Ohřívač baterie"ZapnutoVypnuto−O−
"Chladič baterie"ZapnutoVypnuto−O−
A
B
C
ABC
ABC

6269-2. Přizpůsobení
■Ukazatelé, přístroje a multiinformační displej (S.172, 178)
Funkce*1Výchozí nastaveníPřizpůsobené nastavení
Jazyk*2"English" (Angličtina)Kromě anglič-tiny*3−O−
Jednotky*2km (L/100km, kWh/100km)
km (km/L, km/kWh)−O−míle (MPG, míle/kWh)*4
Zobrazení rychloměruAnalogovéDigitální−O−
Indikátor EVZapnutoVypnuto−O−
"Pokyny ECO" (Pokyny ECO
akcelerace)ZapnutoVypnuto−O−
"Spotřeba paliva""Celk. průměr"
"Průměr od
startu"−O−"Průměr od
tankování"
"Spotřeba energie""Celk. průměr""Průměr od
startu"−O−
Zobrazení s vazbou na audio-
systémZapnutoVypnuto−O−
Monitor energieZapnutoVypnuto−O−
Zobrazení systému AWDZapnutoVypnuto−O−
Typ informací o jízděJízdaCelkem−O−
Položky informací o jízdě (první
položka)Vzdálenost
Průměrná rych-
lost−O−
Celkový čas
Položky informací o jízdě (druhá
položka)Celkový čas
Průměrná rych- lost−O−
Vzdálenost
"Ukonč. obrazovka""Skóre Eco"
"Info o jízdě"
−O−"Harmonogr. dobití"
Vyskakovací oknoZapnutoVypnuto−O−
Kalendář*5−−−O−
ABC

627
9
9-2. Přizpůsobení
Technické údaje vozidla
*1: Podrobnosti o jednotlivé funkci: S.184
*2: Výchozí nastavení se liší podle země.
*3: Dostupné jazyky se mohou lišit v závislosti na cílové oblasti.
*4: Je-li ve výbavě
*5: Ten může být nastaven pouze tehdy, když je GPS kalibrace hodin vypnuta v na-
stavení multimed iálního systému.
■Projekční displej*1 (S.189)
*1: Je-li ve výbavě
*2: Podrobnosti o jednotlivé funkci: S.191
Vypnutí multiinformačního dis- plejeVypnutoZapnuto−O−
Návrhová funkceZapnuto
Zapnuto (když je vozidlo
zastaveno)O−O
Vypnuto
Funkce*2Výchozí nastaveníPřizpůsobenénastavení
Projekční displejZapnutoVypnuto−O−
Informace o u kazatelíchIndikátor hybrid- ního systému
Otáčkoměr−O−Bez obsahu
Navigace trasy do cíle/název
ulice*1ZapnutoVypnuto−O−
Zobrazení informací o podpůr-
ných jízdních systémechZapnutoVypnuto−O−
Kompas*1ZapnutoVypnuto−O−
Provozní stav audiosystému*1ZapnutoVypnuto−O−
Funkce*1Výchozí nastaveníPřizpůsobené nastaveníABC
ABC

6289-2. Přizpůsobení
■Zámek dveří (S.203, 600)
■Systém Smart Entry & Start a bezdrátové dálkové ovládání (S.202,
221)
FunkceVýchozí nastaveníPřizpůsobenénastavení
Odemykání použitím mechanic-
kého klíče
Všechny dveře
se odemknou v 1. kroku
Dveře řidiče se odemknou v 1.
kroku, všechny
dveře v 2. kroku
–−O
Funkce zamknutí dveří s vazbou
na rychlostZapnutoVypnutoO−O
Funkce zamknutí dveří s vazbou
na zařazenou polohuVypnutoZapnutoO−O
Funkce odemknutí dveří s vaz-
bou na zařazenou polohuVypnutoZapnutoO−O
Funkce odemknutí dveří s vaz-
bou na dveře řidičeZapnutoVypnutoO−O
FunkceVýchozí nastaveníPřizpůsobené nastavení
Uplynulý čas před aktivací funk-ce automatického zamknutí
dveří, když dveře nebyly po ode-
mknutí otevřeny
30 sekund
60 sekund
−−O120 sekund
Bzučák upozornění na otevřené
dveře (Když zamykáte vozidlo)ZapnutoVypnuto−−O
ABC
ABC
