OPMERKING
Opmerking over brandstof
• Bij plug-in hybrideauto's blijft
brandstof mogelijk gedurende een
lange periode in de tank en ondergaat
deze dan veranderingen in de
kwaliteit, afhankelijk van hoe de auto
wordt gebruikt. Tank elke
12 maanden ten minste 20 l
brandstof (tank over een periode van
12 maanden ten minste een totale
hoeveelheid van 20 l), aangezien dit
mogelijk van invloed is op onderdelen
van het brandstofsysteem of de
benzinemotor.
• Als er gedurende een bepaalde
periode niet getankt is en de kans
bestaat dat de kwaliteit van de
brandstof in de tank achteruit is
gegaan, wordt als het contact AAN
wordt gezet de melding “No New Fuel
has been Added Recently Please
refuel” (Er is niet onlangs getankt, vul
de brandstoftank) weergegeven op
het multi-informatiedisplay. Ga direct
tanken als de melding weergegeven
wordt.
Ventilatieopening DC/DC-converter
Voor het koelen van de DC/DC-converter
is er onder de achterstoel een
ventilatieopening aanwezig.
Het blokkeren van de ventilatieopening
kan ervoor zorgen dat het plug-in
hybridesysteem niet goed werkt.
OPMERKING
Ventilatieopening DC/DC-converter
• Voorkom dat zaken als stoelbekleding,
plastic hoezen en bagage de
ventilatieopening blokkeren. Het
blokkeren van de ventilatieopening
kan ervoor zorgen dat het plug-in
hybridesysteem niet goed werkt.
• Als er zich stof, enz. heeft verzameld in
de ventilatieopening, maak deze dan
schoon met een stofzuiger om te
voorkomen dat de opening verstopt
raakt.
• Zorg dat vocht of andere
verontreinigingen niet in de
ventilatieopening binnen kunnen
dringen omdat hierdoor kortsluiting
kan ontstaan en de DC/DC-converter
beschadigd kan raken.
• Vervoer geen grote hoeveelheden
water, zoals een gevuld reservoir voor
een waterdispenser, in de auto. Als er
water op de DC/DC-converter komt,
kan de converter beschadigd raken.
Laat de auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Op de ventilatieopening is een filter
geplaatst. Als het filter zelfs na het
schoonmaken van de
ventilatieopening nog zichtbaar vuil
is, raden wij u aan het filter te reinigen
of vervangen. Raadpleeg blz. 440 voor
het reinigen van het filter.
• Als “Maintenance required for DCDC
converter cooling parts See Owner’s
Manual” (onderhoud vereist voor
koelonderdelen DC/DC-converter, zie
handleiding) op het multi-
informatiedisplay wordt
weergegeven, zitten de
ventilatieopening en het filter
mogelijk verstopt. Raadpleeg blz. 440
voor informatie over het
schoonmaken van de
ventilatieopening.
2.1 Plug-in hybridesysteem
84

OPMERKING(Vervolgd)
Auto's met linkse besturing
Auto's met rechtse besturing

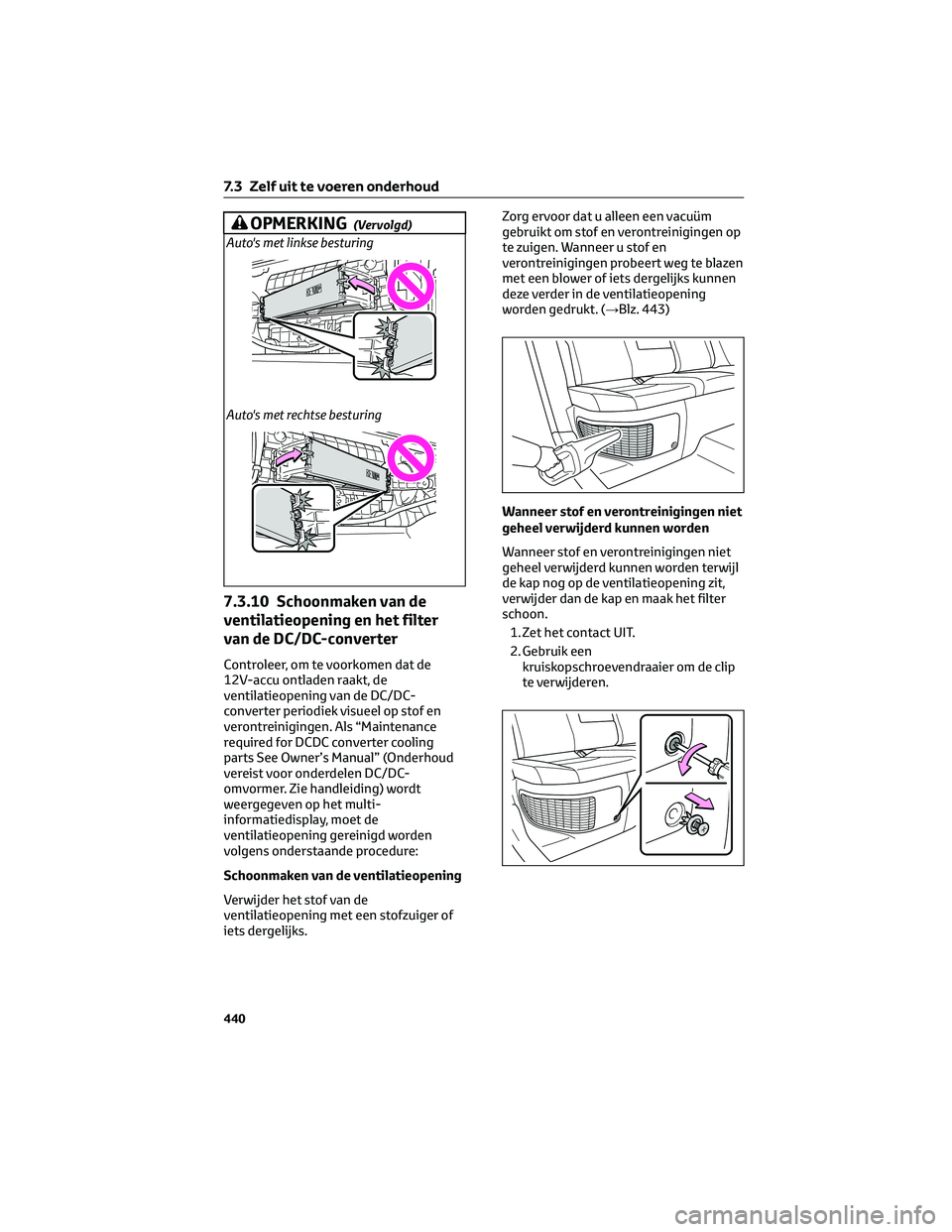

7.3.10 Schoonmaken van de
ventilatieopening en het filter
van de DC/DC-converter
Controleer, om te voorkomen dat de
12V-accu ontladen raakt, de
ventilatieopening van de DC/DC-
converter periodiek visueel op stof en
verontreinigingen. Als “Maintenance
required for DCDC converter cooling
parts See Owner’s Manual” (Onderhoud
vereist voor onderdelen DC/DC-
omvormer. Zie handleiding) wordt
weergegeven op het multi-
informatiedisplay, moet de
ventilatieopening gereinigd worden
volgens onderstaande procedure:
Schoonmaken van de ventilatieopening
Verwijder het stof van de
ventilatieopening met een stofzuiger of
iets dergelijks.Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen op
te zuigen. Wanneer u stof en
verontreinigingen probeert weg te blazen
met een blower of iets dergelijks kunnen
deze verder in de ventilatieopening
worden gedrukt. (→Blz. 443)
Wanneer stof en verontreinigingen niet
geheel verwijderd kunnen worden
Wanneer stof en verontreinigingen niet
geheel verwijderd kunnen worden terwijl
de kap nog op de ventilatieopening zit,
verwijder dan de kap en maak het filter
schoon.
1. Zet het contact UIT.
2. Gebruik een
kruiskopschroevendraaier om de clip
te verwijderen.
7.3 Zelf uit te voeren onderhoud
440

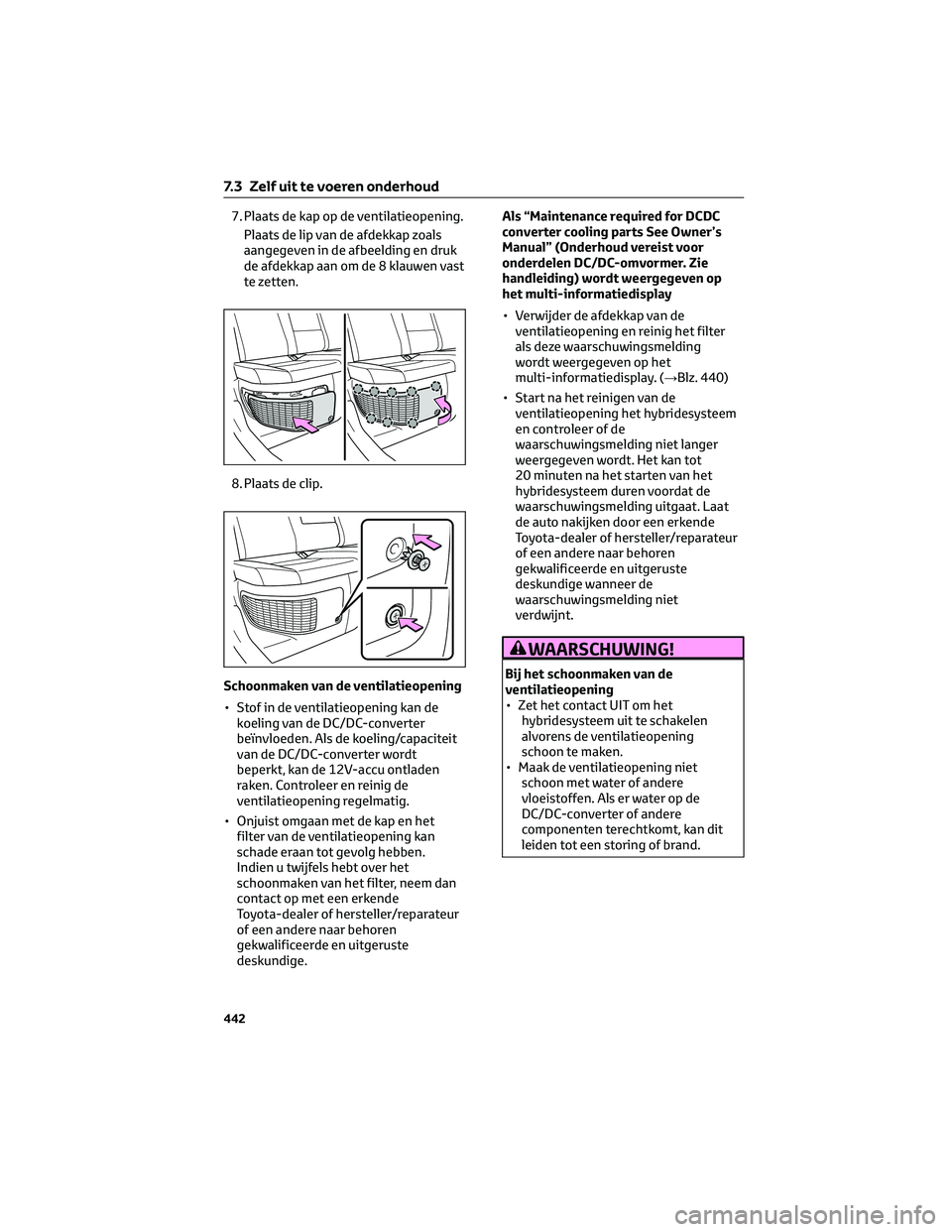

7. Plaats de kap op de ventilatieopening.
Plaats de lip van de afdekkap zoals
aangegeven in de afbeelding en druk
de afdekkap aan om de 8 klauwen vast
te zetten.
8. Plaats de clip.
Schoonmaken van de ventilatieopening
• Stof in de ventilatieopening kan de
koeling van de DC/DC-converter
beïnvloeden. Als de koeling/capaciteit
van de DC/DC-converter wordt
beperkt, kan de 12V-accu ontladen
raken. Controleer en reinig de
ventilatieopening regelmatig.
• Onjuist omgaan met de kap en het
filter van de ventilatieopening kan
schade eraan tot gevolg hebben.
Indien u twijfels hebt over het
schoonmaken van het filter, neem dan
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.Als “Maintenance required for DCDC
converter cooling parts See Owner’s
Manual” (Onderhoud vereist voor
onderdelen DC/DC-omvormer. Zie
handleiding) wordt weergegeven op
het multi-informatiedisplay
• Verwijder de afdekkap van de
ventilatieopening en reinig het filter
als deze waarschuwingsmelding
wordt weergegeven op het
multi-informatiedisplay. (→Blz. 440)
• Start na het reinigen van de
ventilatieopening het hybridesysteem
en controleer of de
waarschuwingsmelding niet langer
weergegeven wordt. Het kan tot
20 minuten na het starten van het
hybridesysteem duren voordat de
waarschuwingsmelding uitgaat. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige wanneer de
waarschuwingsmelding niet
verdwijnt.
WAARSCHUWING!
Bij het schoonmaken van de
ventilatieopening
• Zet het contact UIT om het
hybridesysteem uit te schakelen
alvorens de ventilatieopening
schoon te maken.
• Maak de ventilatieopening niet
schoon met water of andere
vloeistoffen. Als er water op de
DC/DC-converter of andere
componenten terechtkomt, kan dit
leiden tot een storing of brand.
7.3 Zelf uit te voeren onderhoud
442

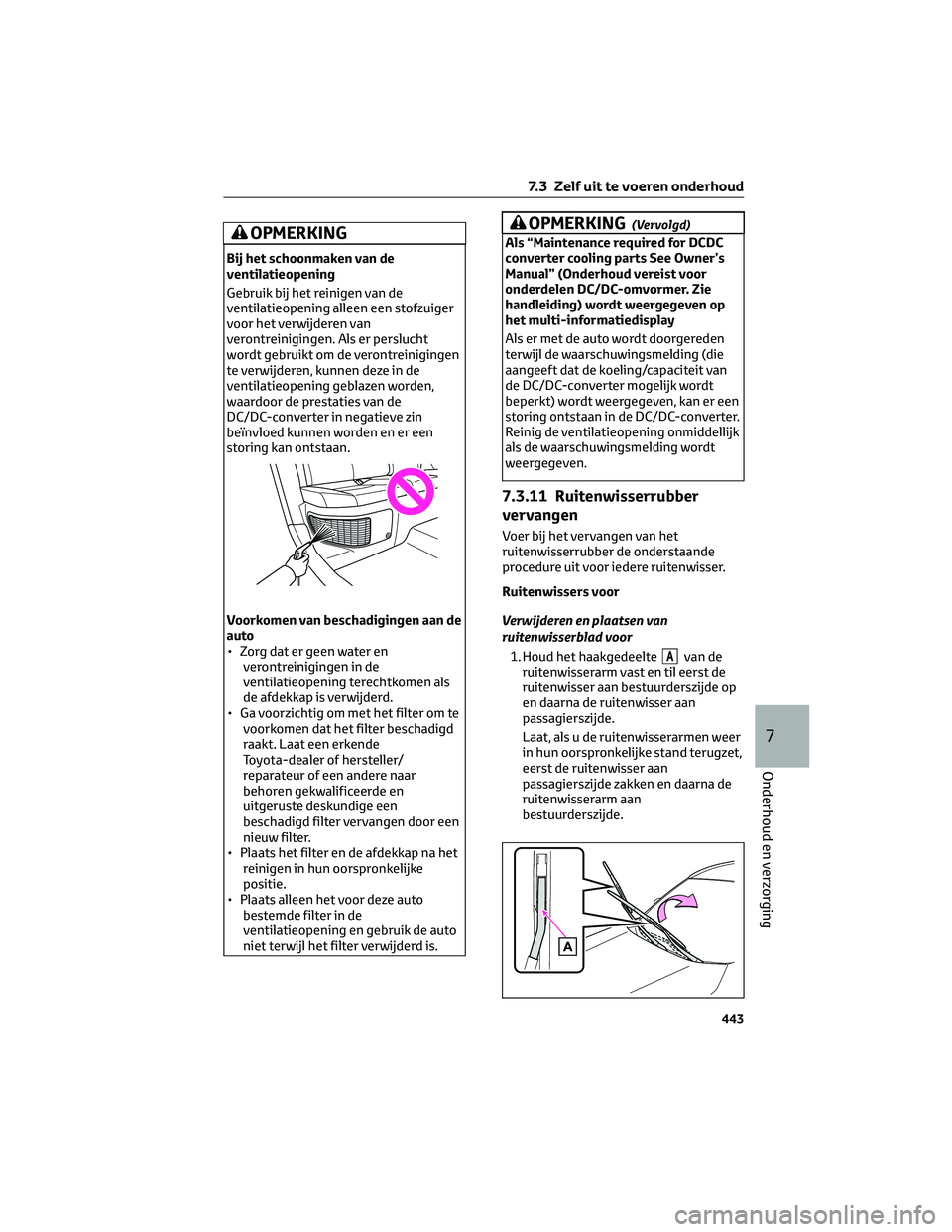

OPMERKING
Bij het schoonmaken van de
ventilatieopening
Gebruik bij het reinigen van de
ventilatieopening alleen een stofzuiger
voor het verwijderen van
verontreinigingen. Als er perslucht
wordt gebruikt om de verontreinigingen
te verwijderen, kunnen deze in de
ventilatieopening geblazen worden,
waardoor de prestaties van de
DC/DC-converter in negatieve zin
beïnvloed kunnen worden en er een
storing kan ontstaan.
Voorkomen van beschadigingen aan de
auto
• Zorg dat er geen water en
verontreinigingen in de
ventilatieopening terechtkomen als
de afdekkap is verwijderd.
• Ga voorzichtig om met het filter om te
voorkomen dat het filter beschadigd
raakt. Laat een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige een
beschadigd filter vervangen door een
nieuw filter.
• Plaats het filter en de afdekkap na het
reinigen in hun oorspronkelijke
positie.
• Plaats alleen het voor deze auto
bestemde filter in de
ventilatieopening en gebruik de auto
niet terwijl het filter verwijderd is.
OPMERKING(Vervolgd)
Als “Maintenance required for DCDC
converter cooling parts See Owner’s
Manual” (Onderhoud vereist voor
onderdelen DC/DC-omvormer. Zie
handleiding) wordt weergegeven op
het multi-informatiedisplay
Als er met de auto wordt doorgereden
terwijl de waarschuwingsmelding (die
aangeeft dat de koeling/capaciteit van
de DC/DC-converter mogelijk wordt
beperkt) wordt weergegeven, kan er een
storing ontstaan in de DC/DC-converter.
Reinig de ventilatieopening onmiddellijk
als de waarschuwingsmelding wordt
weergegeven.
7.3.11 Ruitenwisserrubber
vervangen
Voer bij het vervangen van het
ruitenwisserrubber de onderstaande
procedure uit voor iedere ruitenwisser.
Ruitenwissers voor
Verwijderen en plaatsen van
ruitenwisserblad voor
1. Houd het haakgedeelte
Avan de
ruitenwisserarm vast en til eerst de
ruitenwisser aan bestuurderszijde op
en daarna de ruitenwisser aan
passagierszijde.
Laat, als u de ruitenwisserarmen weer
in hun oorspronkelijke stand terugzet,
eerst de ruitenwisser aan
passagierszijde zakken en daarna de
ruitenwisserarm aan
bestuurderszijde.
7.3 Zelf uit te voeren onderhoud
443
7
Onderhoud en verzorging

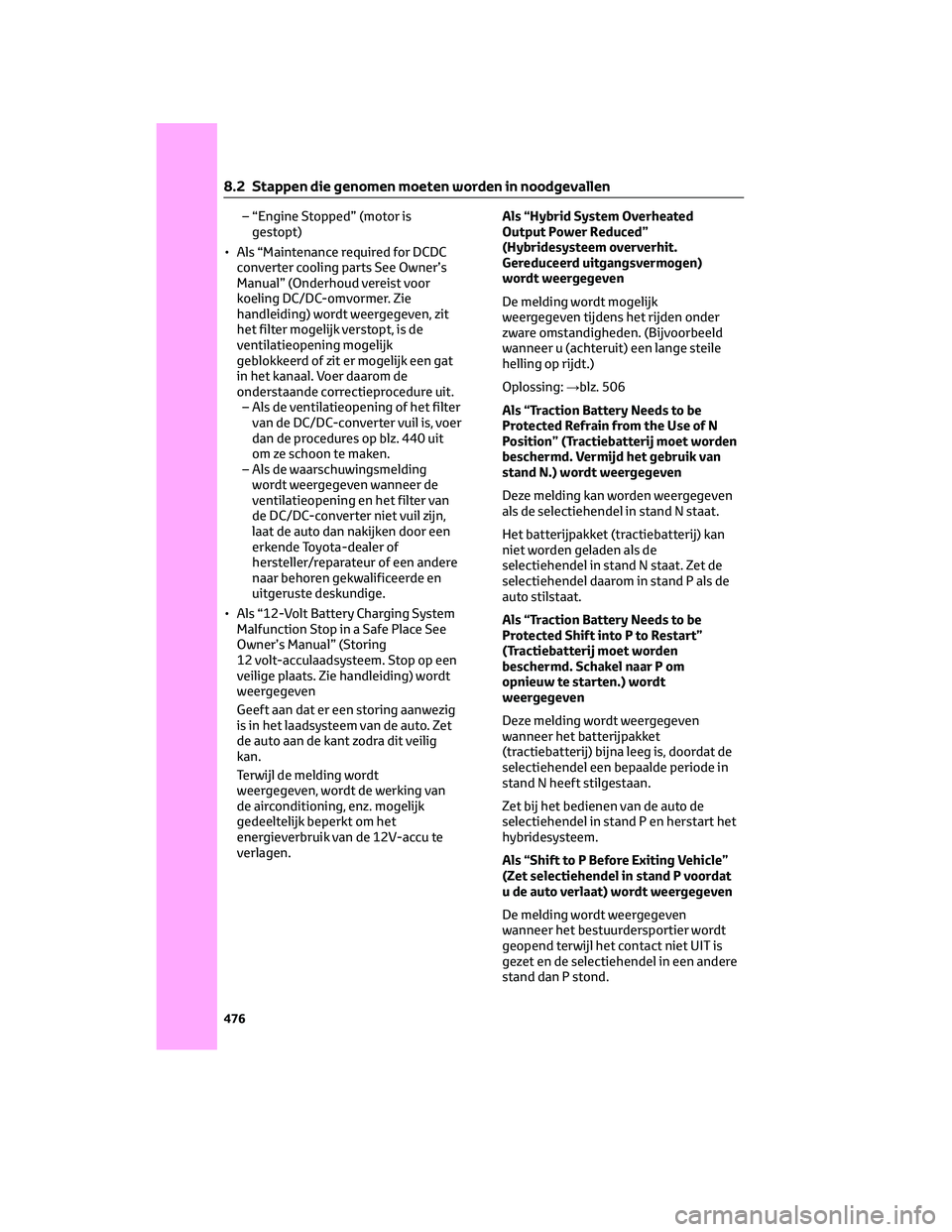

– “Engine Stopped” (motor is
gestopt)
• Als “Maintenance required for DCDC
converter cooling parts See Owner’s
Manual” (Onderhoud vereist voor
koeling DC/DC-omvormer. Zie
handleiding) wordt weergegeven, zit
het filter mogelijk verstopt, is de
ventilatieopening mogelijk
geblokkeerd of zit er mogelijk een gat
in het kanaal. Voer daarom de
onderstaande correctieprocedure uit.
– Als de ventilatieopening of het filter
van de DC/DC-converter vuil is, voer
dan de procedures op blz. 440 uit
om ze schoon te maken.
– Als de waarschuwingsmelding
wordt weergegeven wanneer de
ventilatieopening en het filter van
de DC/DC-converter niet vuil zijn,
laat de auto dan nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Als “12-Volt Battery Charging System
Malfunction Stop in a Safe Place See
Owner’s Manual” (Storing
12 volt-acculaadsysteem. Stop op een
veilige plaats. Zie handleiding) wordt
weergegeven
Geeft aan dat er een storing aanwezig
is in het laadsysteem van de auto. Zet
de auto aan de kant zodra dit veilig
kan.
Terwijl de melding wordt
weergegeven, wordt de werking van
de airconditioning, enz. mogelijk
gedeeltelijk beperkt om het
energieverbruik van de 12V-accu te
verlagen.Als “Hybrid System Overheated
Output Power Reduced”
(Hybridesysteem oververhit.
Gereduceerd uitgangsvermogen)
wordt weergegeven
De melding wordt mogelijk
weergegeven tijdens het rijden onder
zware omstandigheden. (Bijvoorbeeld
wanneer u (achteruit) een lange steile
helling op rijdt.)
Oplossing:→blz. 506
Als “Traction Battery Needs to be
Protected Refrain from the Use of N
Position” (Tractiebatterij moet worden
beschermd. Vermijd het gebruik van
stand N.) wordt weergegeven
Deze melding kan worden weergegeven
als de selectiehendel in stand N staat.
Het batterijpakket (tractiebatterij) kan
niet worden geladen als de
selectiehendel in stand N staat. Zet de
selectiehendel daarom in stand P als de
auto stilstaat.
Als “Traction Battery Needs to be
Protected Shift into P to Restart”
(Tractiebatterij moet worden
beschermd. Schakel naar P om
opnieuw te starten.) wordt
weergegeven
Deze melding wordt weergegeven
wanneer het batterijpakket
(tractiebatterij) bijna leeg is, doordat de
selectiehendel een bepaalde periode in
stand N heeft stilgestaan.
Zet bij het bedienen van de auto de
selectiehendel in stand P en herstart het
hybridesysteem.
Als “Shift to P Before Exiting Vehicle”
(Zet selectiehendel in stand P voordat
u de auto verlaat) wordt weergegeven
De melding wordt weergegeven
wanneer het bestuurdersportier wordt
geopend terwijl het contact niet UIT is
gezet en de selectiehendel in een andere
stand dan P stond.
8.2 Stappen die genomen moeten worden in noodgevallen
476

Als “Radar Cruise Control Unavailable”
(Radar Cruise Control niet
beschikbaar) wordt weergegeven
De Dynamic Radar Cruise Control met
volledig snelheidsbereik (indien
aanwezig) kan tijdelijk niet gebruikt
worden. Gebruik het systeem wanneer
dit weer beschikbaar is.
Waarschuwingszoemer
→Blz. 472
WAARSCHUWING!
Als er een waarschuwingslampje gaat
branden of een
waarschuwingszoemer klinkt
wanneer een waarschuwingsmelding
wordt weergegeven op het
multi-informatiedisplay
→Blz. 473
OPMERKING
“High Power Consumption Partial
Limit On AC/Heater Operation” (Hoog
stroomverbruik. Werking A/C en
verwarming beperkt) wordt
regelmatig weergegeven
Mogelijk is er een storing met betrekking
tot het laadsysteem of de 12V-accu kan
verouderd zijn. Laat de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als “Maintenance Reqd. For Traction
Battery At Your Dealer” (onderhoud bij
dealer vereist voor tractiebatterij)
wordt weergegeven
Het batterijpakket (tractiebatterij) moet
worden nagekeken of vervangen. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
OPMERKING(Vervolgd)
• Wanneer u door blijft rijden zonder
het batterijpakket (tractiebatterij) te
laten nakijken, kan het
hybridesysteem niet worden gestart.
• Raadpleeg onmiddellijk een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige als het hybridesysteem
niet gestart kan worden.
8.2.5 Als uw auto een lekke band
heeft (auto's zonder een
reservewiel)
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt door een
spijker of schroef die door het loopvlak
van de band steekt, kan tijdelijk worden
gerepareerd met de bandenreparatieset.
(De set bestaat uit een fles met
bandenreparatievloeistof. De
bandenreparatievloeistof kan slechts één
keer worden gebruikt voor de tijdelijke
reparatie van één band, waarbij de spijker
of schroef in het loopvlak moet blijven
zitten.)
Afhankelijk van de beschadiging van de
lekke band kan hij mogelijk niet
gerepareerd worden met de
bandenreparatieset. (→Blz. 479)
Laat na de noodreparatie met de
bandenreparatieset de band repareren of
vervangen door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
8.2 Stappen die genomen moeten worden in noodgevallen
478
