sensor TOYOTA RAV4 PLUG-IN HYBRID 2022 Instructieboekje (in Dutch)

5. Rijden
5.1 Voordat u gaat rijden............232
5.1.1 Rijden met de auto.........232
5.1.2 Lading en bagage..........238
5.1.3 Rijden met een aanhangwagen . . 239
5.2 Rijprocedures................246
5.2.1 Startknop...............246
5.2.2 Hybridetransmissie.........250
5.2.3 Richtingaanwijzerschakelaar . . . 254
5.2.4 Parkeerrem..............255
5.2.5 Brake Hold..............258
5.3 Bedienen van verlichting en
ruitenwissers................260
5.3.1 Lichtschakelaar...........260
5.3.2 AHB (Automatic High Beam)
*...262
5.3.3 Schakelaar mistlampen......265
5.3.4 Ruitenwissers en -sproeiers....265
5.3.5 Achterruitenwisser en -sproeier . 268
5.4Tanken ....................269
5.4.1 Openen van de tankdop......269
5.5 Gebruik van de ondersteunende
systemen...................271
5.5.1 Toyota Safety Sense
*........271
5.5.2 PCS (Pre-Crash Safety-
systeem)
*...............281
5.5.3 LTA (Lane Tracing Assist)*.....289
5.5.4 RSA (Road Sign Assist)*......298
5.5.5 Dynamic Radar Cruise Control met
volledig snelheidsbereik
*.....302
5.5.6 Cruise control*............313
5.5.7 Snelheidsbegrenzer*........315
5.5.8 BSM (Blind Spot Monitor)*.....317
5.5.9 Toyota Parking Assist-sensor . . . 339
5.5.10 PKSB (Parking Support Brake)
*. 347
5.5.11 Parking Support Brake-functie (voor
stilstaande objecten)
*......351
5.5.12 Parking Support Brake-functie (voor
voertuigen die achterlangs
rijden)
*...............353
5.5.13 Rijmodusselectieschakelaar . . . 355
5.5.14 Trail-modus.............356
5.5.15 GPF-systeem
(benzineroetfilter)........357
5.5.16 Ondersteunende systemen . . . 358
5.6 Rijtips.....................364
5.6.1 Rijden in de winter.........364
5.6.2 Voorzorgsmaatregelen bij
terreinauto's.............367
6. Voorzieningen in het interieur
6.1 Gebruik van de airconditioning en de
achterruitverwarming...........372
6.1.1 Automatische airconditioning . . 372
6.1.2 Op afstand bedienbare
airconditioning...........379
6.1.3 Stuurwielverwarming
*/
stoelverwarming voor*/
stoelverwarming en -ventilatoren
voor
*/stoelverwarming achter . . 381
6.2 Gebruik van de interieurverlichting . . . 384
6.2.1 Overzicht interieurverlichting . . 384
6.3 Gebruik van de opbergmogelijkheden . . 386
6.3.1 Overzicht van
opbergmogelijkheden.......386
6.3.2 Voorzieningen in de
bagageruimte............390
6.4 Gebruik van de overige voorzieningen in het
interieur...................393
6.4.1 Overige voorzieningen in het
interieur...............393
7. Onderhoud en verzorging
7.1 Onderhoud en verzorging.........406
7.1.1 Reinigen en beschermen van het
exterieur van uw auto........406
7.1.2 Reinigen en beschermen van het
interieur...............409
7.2 Onderhoud..................410
7.2.1 Onderhoud en reparatie......410
7.3 Zelf uit te voeren onderhoud.......412
7.3.1 Voorzorgsmaatregelen bij zelf uit te
voeren onderhoud.........412
7.3.2 Motorkap...............414
7.3.3 Plaatsen van een garagekrik....415
7.3.4 Motorruimte.............416
7.3.5 12V-accu...............421
7.3.6 Banden................423
7.3.7 Bandenspanning..........434
7.3.8 Wielen................435
7.3.9 Interieurfilter............436
7.3.10 Schoonmaken van de
ventilatieopening en het filter van de
DC/DC-converter.........440
7.3.11 Ruitenwisserrubber vervangen . 443
7.3.12 Batterij elektronische sleutel . . 446
7.3.13 Controleren en vervangen van
zekeringen.............448
7.3.14 Lampen...............451
3
1
2
3
4
5
6
7
8
9

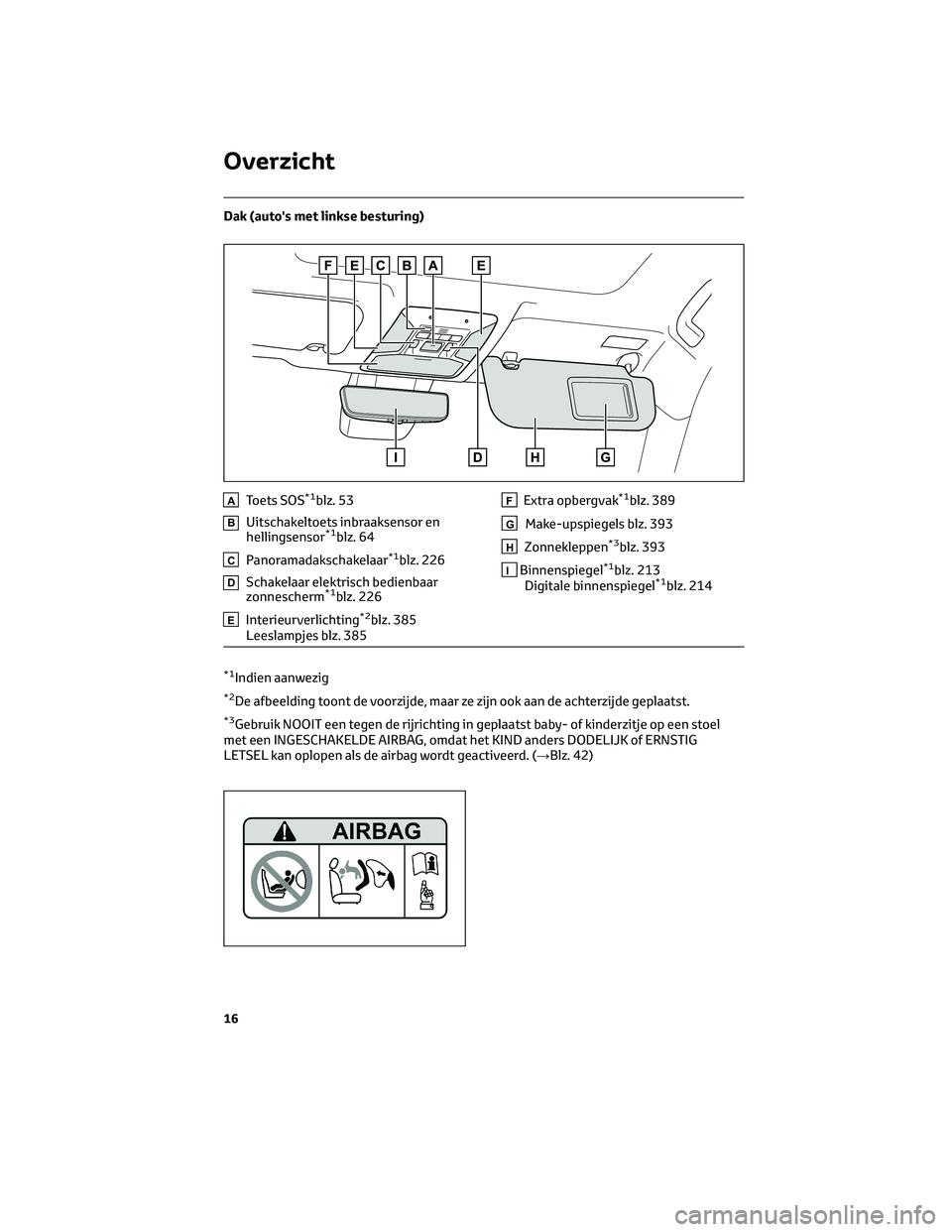

Dak (auto's met linkse besturing)
AToets SOS*1blz. 53
BUitschakeltoets inbraaksensor en
hellingsensor*1blz. 64
CPanoramadakschakelaar*1blz. 226
DSchakelaar elektrisch bedienbaar
zonnescherm*1blz. 226
EInterieurverlichting*2blz. 385
Leeslampjes blz. 385
FExtra opbergvak*1blz. 389
GMake-upspiegels blz. 393
HZonnekleppen*3blz. 393
IBinnenspiegel*1blz. 213
Digitale binnenspiegel*1blz. 214
*1Indien aanwezig
*2De afbeelding toont de voorzijde, maar ze zijn ook aan de achterzijde geplaatst.
*3Gebruik NOOIT een tegen de rijrichting in geplaatst baby- of kinderzitje op een stoel
met een INGESCHAKELDE AIRBAG, omdat het KIND anders DODELIJK of ERNSTIG
LETSEL kan oplopen als de airbag wordt geactiveerd. (→Blz. 42)
Overzicht
16

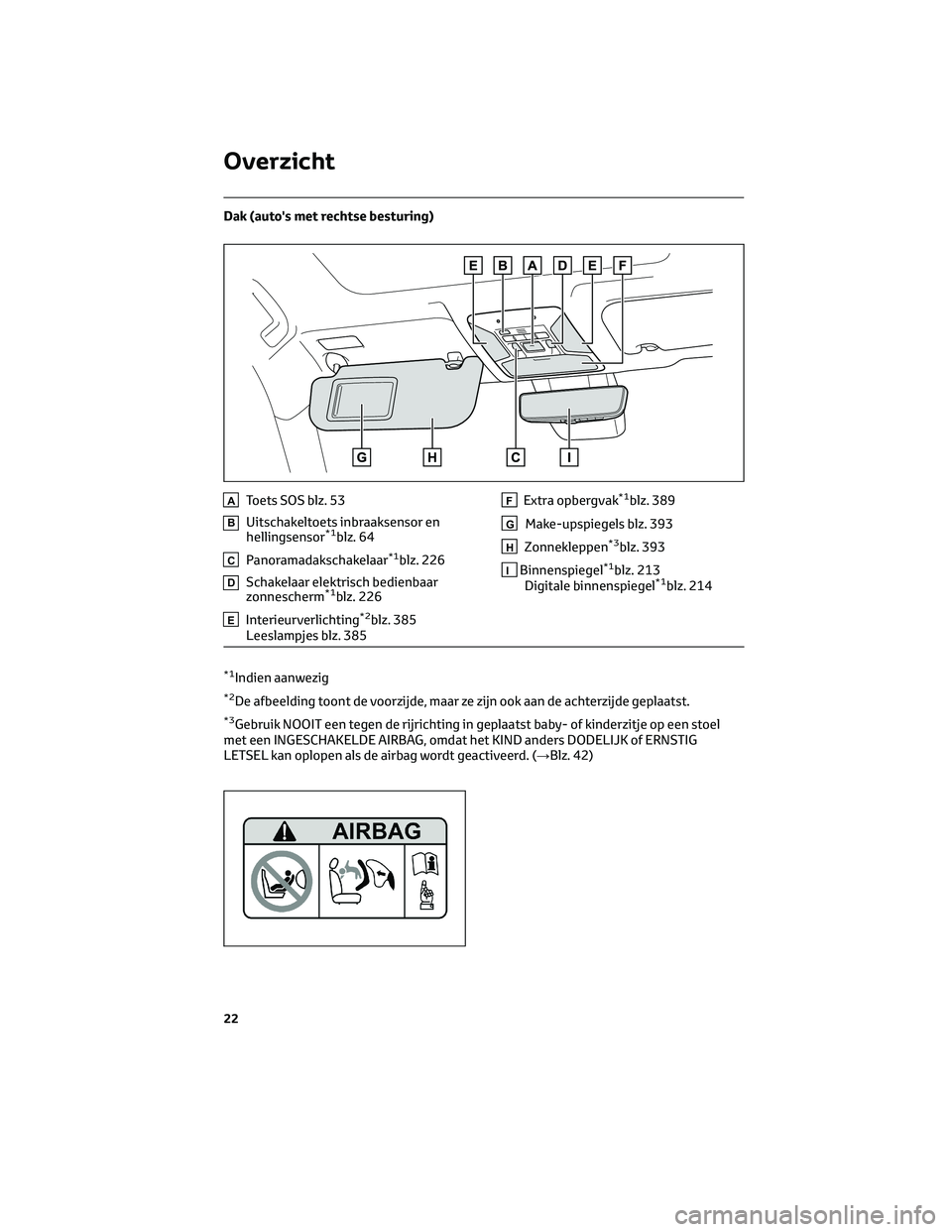

Dak (auto's met rechtse besturing)
AToets SOS blz. 53
BUitschakeltoets inbraaksensor en
hellingsensor*1blz. 64
CPanoramadakschakelaar*1blz. 226
DSchakelaar elektrisch bedienbaar
zonnescherm*1blz. 226
EInterieurverlichting*2blz. 385
Leeslampjes blz. 385
FExtra opbergvak*1blz. 389
GMake-upspiegels blz. 393
HZonnekleppen*3blz. 393
IBinnenspiegel*1blz. 213
Digitale binnenspiegel*1blz. 214
*1Indien aanwezig
*2De afbeelding toont de voorzijde, maar ze zijn ook aan de achterzijde geplaatst.
*3Gebruik NOOIT een tegen de rijrichting in geplaatst baby- of kinderzitje op een stoel
met een INGESCHAKELDE AIRBAG, omdat het KIND anders DODELIJK of ERNSTIG
LETSEL kan oplopen als de airbag wordt geactiveerd. (→Blz. 42)
Overzicht
22

Onderdelen SRS-airbagsysteem
ASensoren frontale aanrijding
BAan/uit-schakelaar airbag
CVoorpassagiersairbag
DSensoren aanrijding opzij
(voorportier)
ECurtain airbags
FGordelspanners en
spankrachtbegrenzers (voorstoelen)
GSensoren aanrijding opzij (voor)
HSide airbags
ISensoren aanrijding opzij (achter)
JGordelspanners en
spankrachtbegrenzers (buitenste
zitplaatsen achter)
KBestuurdersairbag
LKnie-airbag
MWaarschuwingslampje SRS
NAirbag-ECU
OControlelampjes PASSENGER AIR
BAG
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierboven afgebeeld. Het
SRS-airbagsysteem wordt aangestuurd door de airbag-ECU. Bij het activeren van de
airbags zorgt een chemische reactie in de ontstekingsmechanismen ervoor dat de airbags
snel gevuld worden met niet-giftig gas om de beweging van de inzittenden te helpen
beperken.
Als de SRS-airbags worden geactiveerd
• U kunt lichte schaafplekken,
brandwonden, kneuzingen, e.d.
oplopen als gevolg van de zeer hoge
snelheid waarmee de SRS-airbags
worden geactiveerd door hete gassen.• Er is een luide knal hoorbaar en er
komt wit poeder vrij.
• Gedurende enkele minuten na het
activeren van de airbags kunnen de
onderdelen van de airbagmodule
(stuurwielnaaf, afdekkap airbag en
ontstekingsmechanisme) evenals de
1 .1 Voor een veilig gebruik
31
1
Veiligheid en beveiliging

Uitvoeren van de regelgeving
Gebruikersinformatie uitvoering regelgeving, bijlage 1, DEEL 3 Conformiteit
1. BESCHRIJVING IN VOERTUIG GEÏNTEGREERD ECALL-SYSTEEM
1.1.Overzicht, werking en functionaliteiten van het in het voer-
tuig geïntegreerde op 112 gebaseerde eCall-systeemO
1.2.De op 112 gebaseerde eCall-dienst is een publieke dienst van
algemeen nut die gratis beschikbaar is.O
1.3.Het in het voertuig geïntegreerde op 112 gebaseerde eCall-
systeem is standaard ingeschakeld. Bij een ernstige aanrijding
wordt het systeem automatisch geactiveerd door signalen
van sensoren in het voertuig. Het wordt ook automatisch ge-
activeerd als de auto is voorzien van een TPS-systeem dat niet
werkt bij een ernstige aanrijding.O
1.4.Het in het voertuig geïntegreerde op 112 gebaseerde eCall-
systeem kan indien nodig ook handmatig worden geactiveerd.
Instructies voor het handmatig activeren van het systeemO
1.5.Als door een ernstige systeemstoring het in het voertuig
geïntegreerde op 112 gebaseerde eCall-systeem wordt uitge-
schakeld, krijgen de inzittenden van het voertuig de volgende
waarschuwingO
2. INFORMATIE OVER GEGEVENSVERWERKING
2.1.Elke verwerking van persoonsgegevens die via het in het
voertuig geïntegreerde op 112 gebaseerde eCall-systeem zijn
verzameld, moet voldoen aan de regelgeving met betrekking
tot persoonsgegevens zoals vastgelegd in richtlijn 95/46/EG
en 2002/58/EG, en moet met name zijn gebaseerd op de
noodzaak om de vitale belangen van personen te bescher-
men, conform artikel 7(d) van richtlijn 95/46/EG.O
2.2.De verwerking van dergelijke gegevens dient strikt beperkt te
blijven tot het doel van het behandelen van de eCall-
noodoproep naar het Europese alarmnummer 112.O
2.3. Soorten gegevens en hun ontvangers
2.3.1.Het in het voertuig geïntegreerde op 112 gebaseerde eCall-
systeem kan alleen de volgende gegevens verzamelen en ver-
werken: voertuigidentificatienummer, type voertuig (perso-
nenauto of lichte bestelwagen), type brandstof/aandrijving
van het voertuig (benzine/diesel/aardgas/LPG/elektriciteit/
waterstof ), laatste drie locaties en rijrichting van het voertuig,
logbestand van de automatische activering van het systeem
inclusief tijdstip van activeringO
2.3.2.De ontvangers van de door het in het voertuig geïntegreerde
op 112 gebaseerde eCall-systeem verwerkte gegevens zijn de
relevante openbare alarmcentrales die zijn aangewezen door
de publieke autoriteiten van het land waarin deze centrales
zijn gevestigd om als eerste eCall-oproepen naar het Euro-
pese alarmnummer 112 te ontvangen en te verwerken.O
1 .3 Noodoproep
58

1.4 Antidiefstalsysteem
1.4.1 Startblokkering
De sleutels van de auto zijn uitgerust met
ingebouwde transponderchips die
voorkomen dat het hybridesysteem
gestart kan worden met een sleutel die
niet in een eerder stadium is
geregistreerd in de computer van de auto.
Laat de sleutels nooit in de auto achter
als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal
te voorkomen, maar absolute beveiliging
tegen elke vorm van diefstal kan niet
worden gegarandeerd.
Bedienen van het systeem
Het controlelampje knippert nadat het
contact UIT is gezet, om aan te geven dat
het systeem in werking is. Het
controlelampje gaat uit als het contact in
stand ACC of AAN is gezet om aan te
geven dat het systeem is uitgeschakeld.
Onderhoud van het systeem
De auto is voorzien van een
onderhoudsvrije startblokkering.
Omstandigheden waardoor het
systeem mogelijk niet goed werkt
• Als de greep van de sleutel tegen een
metalen voorwerp wordt gehouden
• Als de sleutel dicht bij of tegen een
sleutel met ingebouwde
transponderchip van een andere auto
wordt gehouden
OPMERKING
Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet.
Na veranderen of verwijderen kan de
juiste werking van het systeem niet
worden gegarandeerd.
1.4.2 Supervergrendeling*
*Indien aanwezig
Toegang door onbevoegden wordt
voorkomen door het ontgrendelen van de
portieren zowel van buitenaf als van
binnenuit onmogelijk te maken.
Auto's die met dit systeem zijn uitgerust,
zijn voorzien van labels op de zijruiten
voor.
Inschakelen/uitschakelen van de
supervergrendeling
Instelling
Zet het contact UIT, laat alle inzittenden
de auto verlaten en controleer of alle
portieren gesloten zijn.
Met de instapfunctie: Raak het
sensorgedeelte van de
buitenportiergreep voor binnen
5 seconden 2 keer aan.
Bij gebruik van de afstandsbediening:
Druk tweemaal binnen 5 seconden op
.
1 .4 Antidiefstalsysteem
62

Uitschakelen
Met de instapfunctie: Houd de
buitenportiergreep van het voorportier
vast.
Met de afstandsbediening: Druk op
.
WAARSCHUWING!
Voorzorgsmaatregelen voor de
supervergrendeling
Schakel de supervergrendeling nooit in
als er zich nog personen in de auto
bevinden, omdat de portieren dan niet
van binnenuit kunnen worden
geopend.
1.4.3 Alarm*
*Indien aanwezig
Met licht en geluid worden alarmsignalen
gegeven wanneer er een inbraakpoging
wordt gedetecteerd.
Wanneer het alarmsysteem is
ingeschakeld, wordt het alarm onder de
volgende omstandigheden geactiveerd:
• Als een vergrendeld portier wordt
ontgrendeld of geopend zonder
gebruik te maken van de instapfunctie
of de afstandsbediening. (De
portieren zullen automatisch opnieuw
worden vergrendeld.)
• De motorkap wordt geopend.
• De inbraaksensor signaleert een
beweging in de auto. (Voorbeeld: een
indringer breekt een ruit en dringt de
auto binnen.)
• Als de hellingsensor een verandering
van de helling van de auto signaleert.
Inschakelen/uitschakelen/uitzetten van
het alarmsysteem
Zaken die gecontroleerd moeten worden
alvorens de auto te vergrendelen
Controleer onderstaande zaken om
ongewild activeren van het alarm en
diefstal te voorkomen:• Er is niemand in de auto.
• De zijruiten en het panoramadak
(indien aanwezig) zijn gesloten
voordat het alarm wordt
ingeschakeld.
• Er zijn geen waardevolle spullen of
persoonlijke zaken in de auto
achtergebleven.
Instelling
Sluit de portieren en de achterklep en
vergrendel alle portieren met de
instapfunctie of de afstandsbediening.
Na 30 seconden wordt het systeem
automatisch ingeschakeld.
Het systeem is ingeschakeld zodra het
controlelampje niet meer constant
brandt maar knippert.
Als alle portieren zijn gesloten terwijl de
motorkap open is, kan het alarmsysteem
worden ingeschakeld. (→Blz. 64)
Uitschakelen of uitzetten
Deactiveer of schakel het alarm uit
volgens een van de onderstaande
manieren:
• Ontgrendel de portieren met de
instapfunctie of de
afstandsbediening.
• Schakel het hybridesysteem in. (Het
alarm wordt na enkele seconden
gedeactiveerd of uitgeschakeld.)
Onderhoud van het systeem
De auto is voorzien van een
onderhoudsvrij alarmsysteem.
1 .4 Antidiefstalsysteem
63
1
Veiligheid en beveiliging

Activeren van het alarm
Het alarm wordt in de volgende gevallen
mogelijk geactiveerd: (Door het alarm te
stoppen wordt het alarmsysteem
uitgeschakeld.)
• De portieren worden ontgrendeld met
de mechanische sleutel.
• Een persoon in de auto opent een
portier, de achterklep of de motorkap
of ontgrendelt de auto met de
vergrendelknop aan de binnenzijde.
• De 12V-accu wordt opgeladen of
vervangen terwijl de auto is
vergrendeld. (→Blz. 502)Door alarmsysteem bediende
portiervergrendeling
In de volgende gevallen worden,
afhankelijk van de situatie, de portieren
automatisch vergrendeld om potentiële
indringers buiten de auto te houden:
• Wanneer een in de auto
achtergebleven persoon het portier
ontgrendelt en het alarm wordt
geactiveerd.
• Terwijl het alarm is geactiveerd,
ontgrendelt een in de auto
achtergebleven persoon het portier.
• Bij het bijladen of vervangen van de
12V-accu.
Persoonlijke voorkeursinstellingen
(indien aanwezig)
Het alarm kan zo worden ingesteld, dat
het wordt uitgeschakeld wanneer de
mechanische sleutel wordt gebruikt om
de auto te ontgrendelen. (Systemen met
mogelijkheden voor persoonlijke
voorkeursinstellingen:→blz. 520)
OPMERKING
Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet.
Na veranderen of verwijderen kan de
juiste werking van het systeem niet
worden gegarandeerd.
Inbraaksensor en hellingsensor
Signalering inbraaksensor en
hellingsensor
• De inbraaksensor signaleert
indringers of een beweging in de auto.
• De hellingsensor signaleert een
verandering van de hoek van de auto
ten opzichte van het wegdek, die
bijvoorbeeld ontstaat als de auto
weggesleept wordt.
1 .4 Antidiefstalsysteem
64

Dit systeem is ontworpen om diefstal te
voorkomen, maar een optimale
beveiliging tegen elke vorm van inbraak
kan niet worden gegarandeerd.
De inbraaksensor en hellingsensor
instellen
Als het alarm wordt ingeschakeld, worden
de inbraaksensor en de hellingsensor
automatisch ingesteld. (→Blz. 63)
De inbraaksensor en de hellingsensor
uitschakelen
Als u huisdieren of bewegende
voorwerpen in de auto achterlaat, moet u
ervoor zorgen dat u de inbraaksensor en
de hellingsensor uitschakelt voordat u
het alarm instelt, omdat deze sensoren
reageren op bewegingen binnen in de
auto.
1. Zet het contact UIT.
2. Druk op de uitschakeltoets van de
inbraaksensor en hellingsensor.
Druk opnieuw op de toets om de
inbraaksensor en de hellingsensor
weer in te schakelen.
Telkens wanneer de inbraaksensor en
de hellingsensor worden
uitgeschakeld/ingeschakeld, wordt er
een melding weergegeven op het
multi-informatiedisplay.Uitschakelen en automatisch weer
inschakelen van de inbraaksensor en
hellingsensor
• Het alarm wordt ingeschakeld zelfs
wanneer de inbraaksensor en de
hellingsensor zijn uitgeschakeld.
• Nadat de inbraaksensor en de
hellingsensor uitgeschakeld zijn,
worden deze opnieuw ingeschakeld
door op de startknop te drukken of de
portieren te ontgrendelen met de
instapfunctie of de
afstandsbediening.
• De inbraaksensor en de hellingsensor
zullen automatisch weer worden
ingeschakeld wanneer het
alarmsysteem weer wordt
ingeschakeld.
Informatie over de inbraaksensor
De sensor activeert in de volgende
gevallen mogelijk het alarm:
• Er bevinden zich nog personen of
huisdieren in de auto.
• Een zijruit of het panoramadak (indien
aanwezig) is open.
In dit geval registreert de sensor
mogelijk het volgende:
– Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de
auto
– Ultrasoongolven van apparaten,
zoals de inbraaksensoren van
andere auto's
– Het bewegen van mensen buiten de
auto
1 .4 Antidiefstalsysteem
65
1
Veiligheid en beveiliging

• Er bevinden zich onstabiele
voorwerpen, zoals loshangende
accessoires of kleding aan
kledinghaakjes, in de auto.
• De auto is geparkeerd op een plek
waar extreme trillingen of geluiden
optreden, zoals in een parkeergarage.• Er wordt ijs of sneeuw van de auto
verwijderd, waardoor de auto
herhaaldelijk wordt blootgesteld aan
schokken of trillingen.
• De auto staat in een wasstraat of een
hogedruk-wasinstallatie.
• De auto is blootgesteld aan schokken
die het gevolg zijn van hagel, onweer
of andere van buitenaf komende
herhaalde schokken of trillingen.
Informatie over de hellingsensor
De sensor activeert in de volgende
gevallen mogelijk het alarm:
• De auto wordt vervoerd per boot,
aanhangwagen, trein, enz.
• De auto staat geparkeerd in een
parkeergarage.
• De auto bevindt zich in een wasstraat
waarin de auto verplaatst wordt.
• Een van de banden verliest zijn
spanning.
• De auto wordt opgekrikt.
• Er doet zich een aardbeving of
wegverzakking voor.
1 .4 Antidiefstalsysteem
66
