TOYOTA RAV4 PLUG-IN HYBRID 2022 Instrukcja obsługi (in Polish)

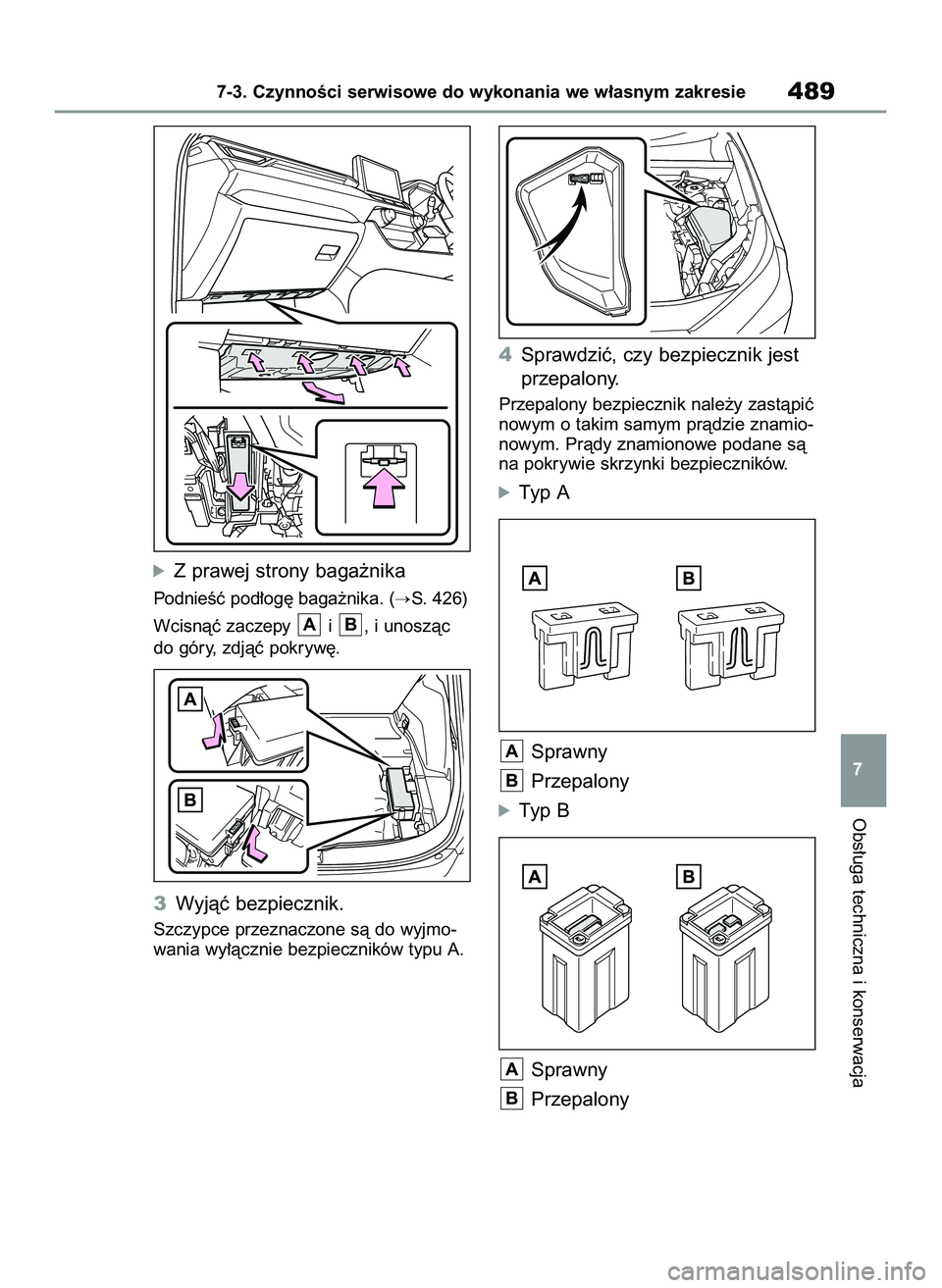

óZ prawej strony baga˝nika
PodnieÊç pod∏og´ baga˝nika. (S. 426)
Wcisnàç zaczepy i , i unoszàc
do góry, zdjàç pokryw´.
3Wyjàç bezpiecznik.
Szczypce przeznaczone sà do wyjmo-
wania wy∏àcznie bezpieczników typu A.
4Sprawdziç, czy bezpiecznik jest
przepalony.
Przepalony bezpiecznik nale˝y zastàpiç
nowym o takim samym pràdzie znamio-
nowym. Pràdy znamionowe podane sà
na pokrywie skrzynki bezpieczników.
óTyp A
Sprawny
Przepalony
óTyp B
Sprawny
Przepalony
B
A
B
A
BA
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie489
7
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 489

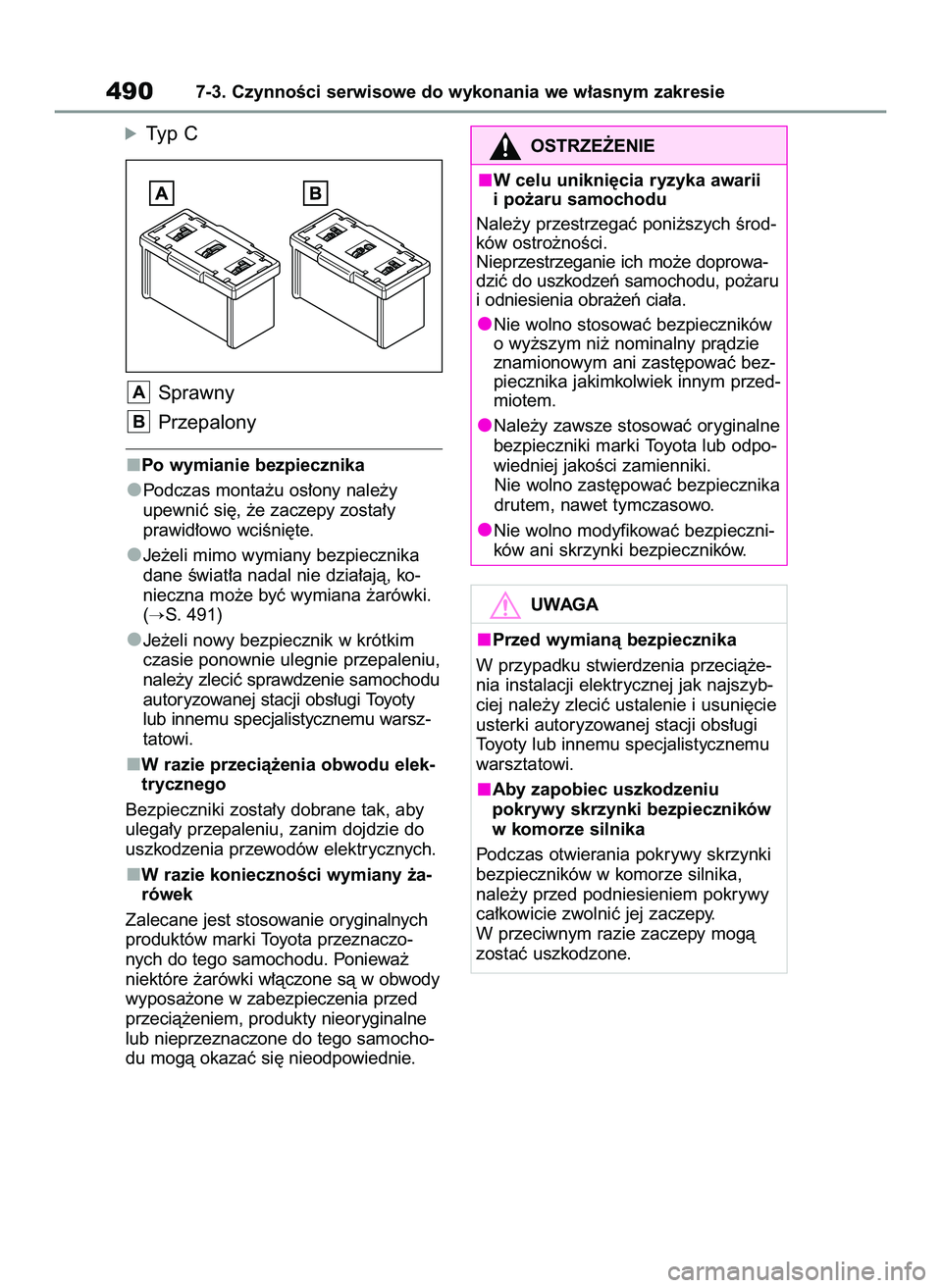

óTyp C
Sprawny
Przepalony
Po wymianie bezpiecznika
Podczas monta˝u os∏ony nale˝y
upewniç si´, ˝e zaczepy zosta∏y
prawid∏owo wciÊni´te.
Je˝eli mimo wymiany bezpiecznika
dane Êwiat∏a nadal nie dzia∏ajà, ko-
nieczna mo˝e byç wymiana ˝arówki.
(
S. 491)
Je˝eli nowy bezpiecznik w krótkim
czasie ponownie ulegnie przepaleniu,
nale˝y zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsz-
tatowi.
W razie przecià˝enia obwodu elek-
trycznego
Bezpieczniki zosta∏y dobrane tak, aby
ulega∏y przepaleniu, zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany ˝a-
rówek
Zalecane jest stosowanie oryginalnych
produktów marki Toyota przeznaczo-
nych do tego samochodu. Poniewa˝
niektóre ˝arówki w∏àczone sà w obwody
wyposa˝one w zabezpieczenia przed
przecià˝eniem, produkty nieoryginalne
lub nieprzeznaczone do tego samocho-
du mogà okazaç si´ nieodpowiednie.
B
A
4907-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
W celu unikni´cia ryzyka awarii
i po˝aru samochodu
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników
o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bez-
piecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne
bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika
drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczni-
ków ani skrzynki bezpieczników.
UWAGA
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝e-
nia instalacji elektrycznej jak najszyb-
ciej nale˝y zleciç ustalenie i usuni´cie
usterki autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Aby zapobiec uszkodzeniu
pokrywy skrzynki bezpieczników
w komorze silnika
Podczas otwierania pokrywy skrzynki
bezpieczników w komorze silnika,
nale˝y przed podniesieniem pokrywy
ca∏kowicie zwolniç jej zaczepy.
W przeciwnym razie zaczepy mogà
zostaç uszkodzone.
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 490

Sprawdziç moc wymienianej ˝arówki.
(
S. 565)
óZewn´trzne lusterka wsteczne
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
óZ ty∏u
Tylne kierunkowskazy
Âwiat∏o cofania
Âwiat∏a, których wymian´ nale-
˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi
Âwiat∏a g∏ówne
Przednie kierunkowskazy
Âwiat∏a do jazdy dziennej
Przednie Êwiat∏a pozycyjne
Przednie Êwiat∏a przeciwmgielne
Boczne kierunkowskazy
Tylne Êwiat∏a pozycyjne
Âwiat∏a hamowania
Tylne Êwiat∏o przeciwmgielne
Górne Êwiat∏o hamowania
OÊwietlenie tablicy rejestracyjnej
Âwiat∏a LED
Âwiat∏a inne ni˝ wymienione poni˝ej
sk∏adajà si´ z zespo∏u pó∏przewodniko-
wych diod Êwiecàcych (LED). W razie
przepalenia którejkolwiek diody nale˝y
zwróciç si´ do autoryzowanej stacji ob-
s∏ugi Toyoty lub innego specjalistyczne-
go warsztatu w celu wymiany Êwiat∏a.
Tylne kierunkowskazy
Âwiat∏o cofania
Lampki oÊwietlenia pod∏o˝a (w nie-
których wersjach)
B
A
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie491
7
˚arówki
˚arówki wyszczególnione poni-
˝ej mo˝na wymieniaç samodziel-
nie. Poziom trudnoÊci wymiany
˝arówki zale˝y od tego, którà
˝arówk´ wymieniamy. Je˝eli wy-
miana danej ˝arówki jest zbyt
skomplikowana, nale˝y skontak-
towaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 491

Skropliny na wewn´trznej
powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià we-
wn´trznych powierzchni kloszy Êwiate∏
zewn´trznych nie jest oznakà usterki.
W wymienionych poni˝ej sytuacjach na-
le˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
Du˝e krople wody na wewn´trznej
powierzchni kloszy lamp.
Woda wewnàtrz lampy.
W razie koniecznoÊci wymiany
˝arówek
S. 490
Tylne kierunkowskazy
1Otworzyç drzwi baga˝nika i zdjàç
os∏on´.
2Odkr´ciç Êruby i wyjàç lamp´ ze-
spolonà.
Lamp´ zespolonà nale˝y wyjàç, pocià-
gajàc jà w kierunku ty∏u samochodu.
3Obróciç opraw´ ˝arówki w kie-runku przeciwnym do ruchu
wskazówek zegara.
4Wyjàç ˝arówk´.
5Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opraw´ ˝a-
rówki z lampà zespolonà, wk∏ada-
jàc i obracajàc opraw´ ˝arówki
w kierunku zgodnym z ruchem
wskazówek zegara.
4927-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana ˝arówek
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 492

6Dopasowaç rowki w lampie ze-
spolonej z zaczepami i w∏o˝yç jà
na wprost tak, ˝eby jej szpilki tra-
fi∏y do odpowiednich otworów.
Po zamontowaniu upewniç si´, ˝e lampa
zespolona jest odpowiednio zabezpie-
czona.
7Wkr´ciç Êruby.
8Zamontowaç os∏on´.Âwiat∏o cofania
1Otworzyç drzwi baga˝nika i zdjàç
os∏on´.
W celu unikni´cia ryzyka uszkodzenia
os∏ony koƒcówk´ Êrubokr´ta owinàç
szmatkà.
2Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
Przed obróceniem podstawy ˝arówki
nale˝y wyjàç przewód z zacisku.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie493
7
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 493

3Wyjàç ˝arówk´.
4Zamontowaç nowà ˝arówk´.
5Po∏àczyç opraw´ ˝arówki z lam-
pà zespolonà, wk∏adajàc i obra-
cajàc opraw´ ˝arówki w kierunku
zgodnym z ruchem wskazówek
zegara.
Przed zamontowaniem oprawy ˝arówki
upewniç si´, ˝e przewód zosta∏ zamon-
towany w zacisku.
6Zamontowaç os∏on´.
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
1Nacisnàç górnà cz´Êç zewn´trz-
nego lusterka wstecznego, aby
odchyliç lusterko powierzchnià
czo∏owà do góry i od∏àczyç
cztery zaczepy usytuowane za
lusterkiem.
Pociàgnàç lusterko do siebie, równo-
czeÊnie od∏àczajàc dwa zaczepy.
Nale˝y pracowaç ostro˝nie, uwa˝ajàc,
aby nie upuÊciç lusterka.
4947-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 494

2Od∏àczyç z∏àcza przewodów
usytuowane za lusterkiem
i zdemontowaç lusterko.
Upewniç si´, ˝e zapami´tano lub ozna-
czono po∏o˝enie z∏àcz przewodów tak,
aby podczas monta˝u nie w∏o˝yç ich
odwrotnie.
Nale˝y pracowaç ostro˝nie, uwa˝ajàc,
aby nie upuÊciç lusterka.
3Od∏àczyç zaczepy usytuowane
za lusterkiem i zdemontowaç
os∏on´ lusterka.4Przed zdj´ciem lampy zespolonej
z∏o˝yç lusterko.
5Zdjàç lamp´ zespolonà.
Odkr´ciç dwie Êruby i za pomocà Êru-
bokr´ta z p∏askà koƒcówkà roz∏àczyç
dwa zaczepy.
Nale˝y pracowaç ostro˝nie, uwa˝ajàc,
aby nie uszkodziç zaczepów.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie495
7
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 495

6Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
Przed obróceniem podstawy ˝arówki
nale˝y wyjàç przewód z zacisku.
7Wyjàç ˝arówk´.8Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opraw´ ˝a-
rówki z lampà zespolonà, wk∏a-
dajàc i obracajàc opraw´ ˝arówki
w kierunku zgodnym z ruchem
wskazówek zegara.
Przed zamontowaniem oprawy ˝arówki
upewniç si´, ˝e przewód zosta∏ zamon-
towany w zacisku.
9Zamontowaç lamp´ zespolonà.
Upewniç si´, ˝e dwa zaczepy zosta∏y
prawid∏owo pod∏àczone do lampy ze-
spolonej i dokr´ciç dwie Êruby.
4967-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 496

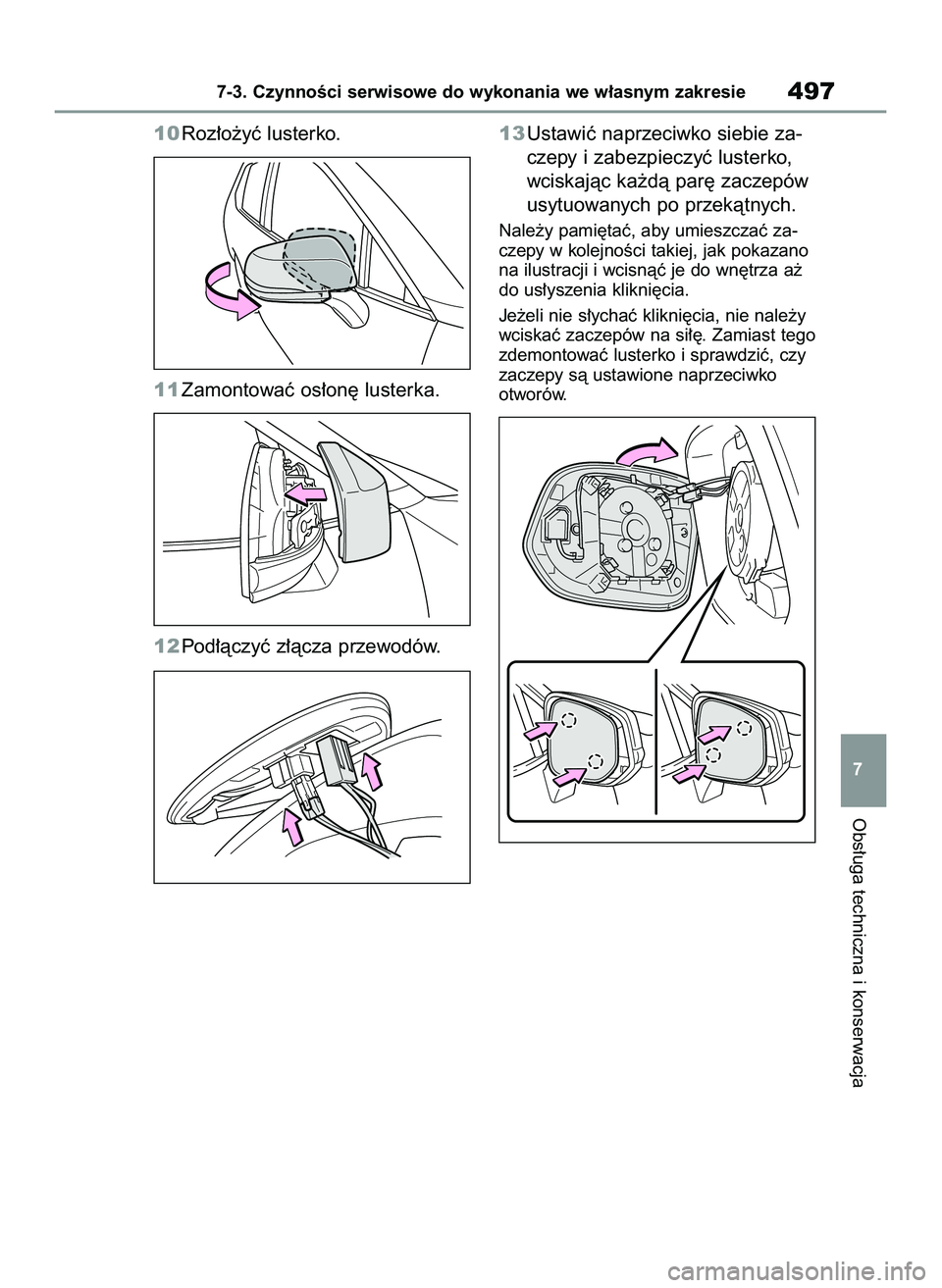

10Roz∏o˝yç lusterko.
11Zamontowaç os∏on´ lusterka.
12Pod∏àczyç z∏àcza przewodów.13Ustawiç naprzeciwko siebie za-
czepy i zabezpieczyç lusterko,
wciskajàc ka˝dà par´ zaczepów
usytuowanych po przekàtnych.
Nale˝y pami´taç, aby umieszczaç za-
czepy w kolejnoÊci takiej, jak pokazano
na ilustracji i wcisnàç je do wn´trza a˝
do us∏yszenia klikni´cia.
Je˝eli nie s∏ychaç klikni´cia, nie nale˝y
wciskaç zaczepów na si∏´. Zamiast tego
zdemontowaç lusterko i sprawdziç, czy
zaczepy sà ustawione naprzeciwko
otworów.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie497
7
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 497

4987-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

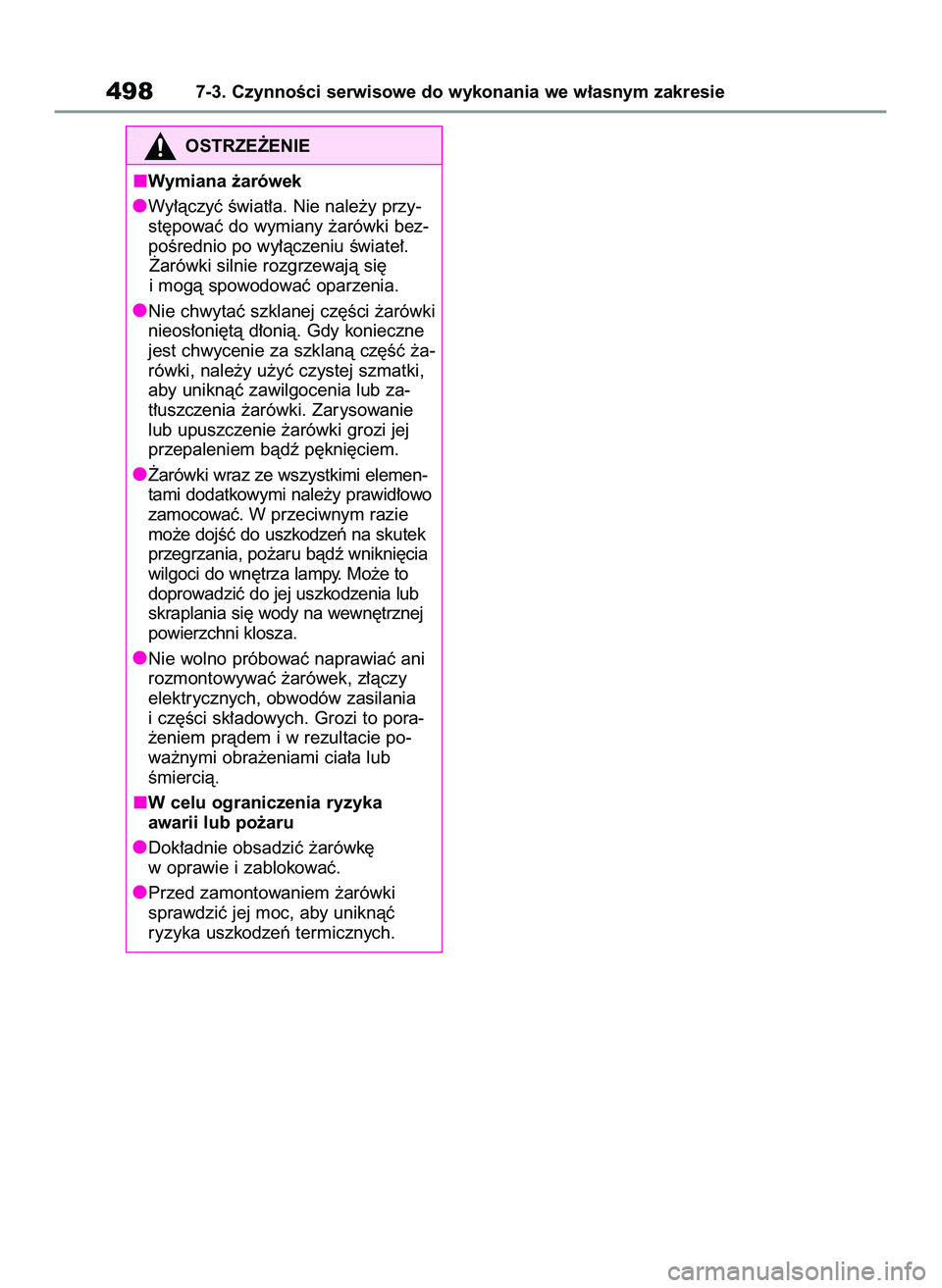

OSTRZE˚ENIE
Wymiana ˝arówek
Wy∏àczyç Êwiat∏a. Nie nale˝y przy-
st´powaç do wymiany ˝arówki bez-
poÊrednio po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´
i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki
nieos∏oni´tà d∏onià. Gdy konieczne
jest chwycenie za szklanà cz´Êç ˝a-
rówki, nale˝y u˝yç czystej szmatki,
aby uniknàç zawilgocenia lub za-
t∏uszczenia ˝arówki. Zarysowanie
lub upuszczenie ˝arówki grozi jej
przepaleniem bàdê p´kni´ciem.
˚arówki wraz ze wszystkimi elemen-
tami dodatkowymi nale˝y prawid∏owo
zamocowaç. W przeciwnym razie
mo˝e dojÊç do uszkodzeƒ na skutek
przegrzania, po˝aru bàdê wnikni´cia
wilgoci do wn´trza lampy. Mo˝e to
doprowadziç do jej uszkodzenia lub
skraplania si´ wody na wewn´trznej
powierzchni klosza.
Nie wolno próbowaç naprawiaç ani
rozmontowywaç ˝arówek, z∏àczy
elektrycznych, obwodów zasilania
i cz´Êci sk∏adowych. Grozi to pora-
˝eniem pràdem i w rezultacie po-
wa˝nymi obra˝eniami cia∏a lub
Êmiercià.
W celu ograniczenia ryzyka
awarii lub po˝aru
Dok∏adnie obsadziç ˝arówk´
w oprawie i zablokowaç.
Przed zamontowaniem ˝arówki
sprawdziç jej moc, aby uniknàç
ryzyka uszkodzeƒ termicznych.
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 498
