TOYOTA RAV4 PLUG-IN HYBRID 2022 Instrukcja obsługi (in Polish)

Usunàç kurz i zanieczyszczenia
z wlotowego otworu wentylacyjnego
za pomocà odkurzacza itp.
Nale˝y upewniç si´, ˝e wykorzystujàc
podciÊnienie, kurz b´dzie wciàgany do
odkurzacza. Próba zdmuchni´cia kurzu
wydmuchiwanym powietrzem mo˝e
spowodowaç, ˝e kurz zostanie we-
pchni´ty do wlotowego otworu wentyla-
cyjnego i go zablokuje. (
S. 481)
Je˝eli kurzu z zapchanego wlotowe-
go otworu wentylacyjnego nie mo˝-
na ca∏kowicie usunàç za pomocà
odkurzacza, nale˝y zdemontowaç
os∏on´ wlotowego otworu wentyla-
cyjnego i wyczyÊciç filtr.
1Przycisk rozruchu prze∏àczyç
w stan OFF.
2Za pomocà Êrubokr´ta z krzy˝o-
wà koƒcówkà usunàç spinki.
3Zdemontowaç os∏on´ wlotowego
otworu wentylacyjnego.
Aby zdemontowaç os∏on´ wlotowego
otworu wentylacyjnego, nale˝y pociàga-
jàc jà w kierunku przodu samochodu,
od∏àczyç 8 zaczepów, zaczynajàc od
zaczepu w prawym górnym rogu, tak jak
pokazano na ilustracji.
4Wyjàç filtr z os∏ony wlotowego
otworu wentylacyjnego.
Od∏àczyç 4 Êrodkowe zaczepy filtra.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie479
7
Czyszczenie przetwornicy
napi´cia pràdu sta∏ego,
wlotowego otworu wenty-
lacyjnego ifiltra komor y
akumulatora trakcyjnego
Aby zapobiec roz∏adowaniu aku-
mulatora 12-woltowego, nale˝y
co pewien czas obejrzeç prze-
twornic´ napi´cia pràdu sta∏ego,
wlotowy otwór wentylacyjny ko-
mory akumulatora trakcyjnego
i sprawdziç, czy nie zosta∏y za-
pchane np. przez kurz. Je˝eli
wlotowy otwór wentylacyjny jest
zapchany, brudny lub na wy-
Êwietlaczu wielofunkcyjnym po-
jawi si´ komunikat „Wymagana
obs∏uga elem. ch∏odzàcych prze-
twornicy DC/DC. Patrz instr.
obs∏.”, nale˝y oczyÊciç wlotowy
otwór wentylacyjny i/lub filtr
w nast´pujàcy sposób:
Czyszczenie wlotowego
otworu wentylacyjnego
Je˝eli kurzu nie mo˝na
ca∏kowicie usunàç
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 479

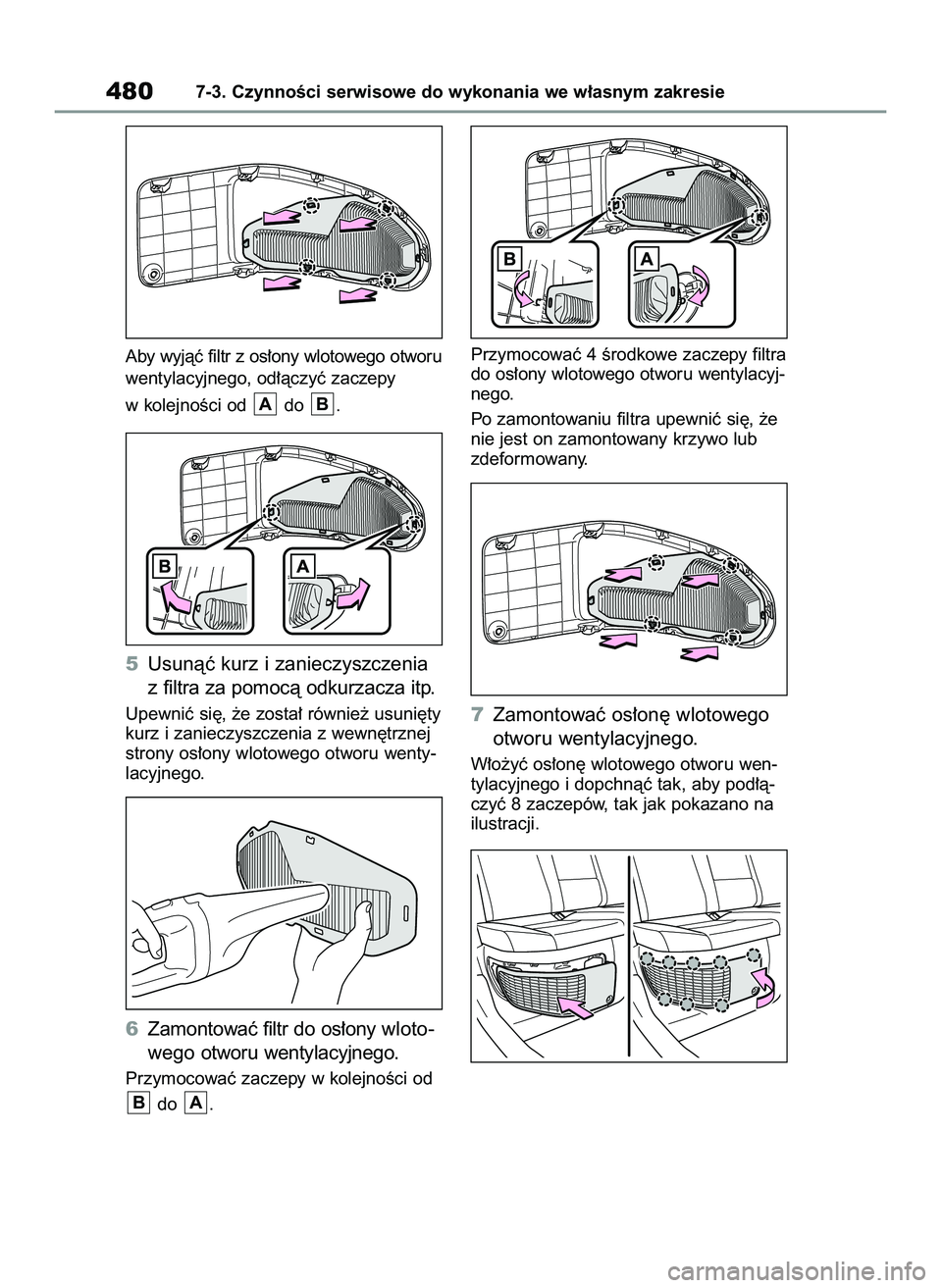

Aby wyjàç filtr z os∏ony wlotowego otworu
wentylacyjnego, od∏àczyç zaczepy
w kolejnoÊci od do .
5Usunàç kurz i zanieczyszczenia
z filtra za pomocà odkurzacza itp.
Upewniç si´, ˝e zosta∏ równie˝ usuni´ty
kurz i zanieczyszczenia z wewn´trznej
strony os∏ony wlotowego otworu wenty-
lacyjnego.
6Zamontowaç filtr do os∏ony wloto-
wego otworu wentylacyjnego.
Przymocowaç zaczepy w kolejnoÊci od
do .Przymocowaç 4 Êrodkowe zaczepy filtra
do os∏ony wlotowego otworu wentylacyj-
nego.
Po zamontowaniu filtra upewniç si´, ˝e
nie jest on zamontowany krzywo lub
zdeformowany.
7Zamontowaç os∏on´ wlotowego
otworu wentylacyjnego.
W∏o˝yç os∏on´ wlotowego otworu wen-
tylacyjnego i dopchnàç tak, aby pod∏à-
czyç 8 zaczepów, tak jak pokazano na
ilustracji.
AB
BA
4807-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 480

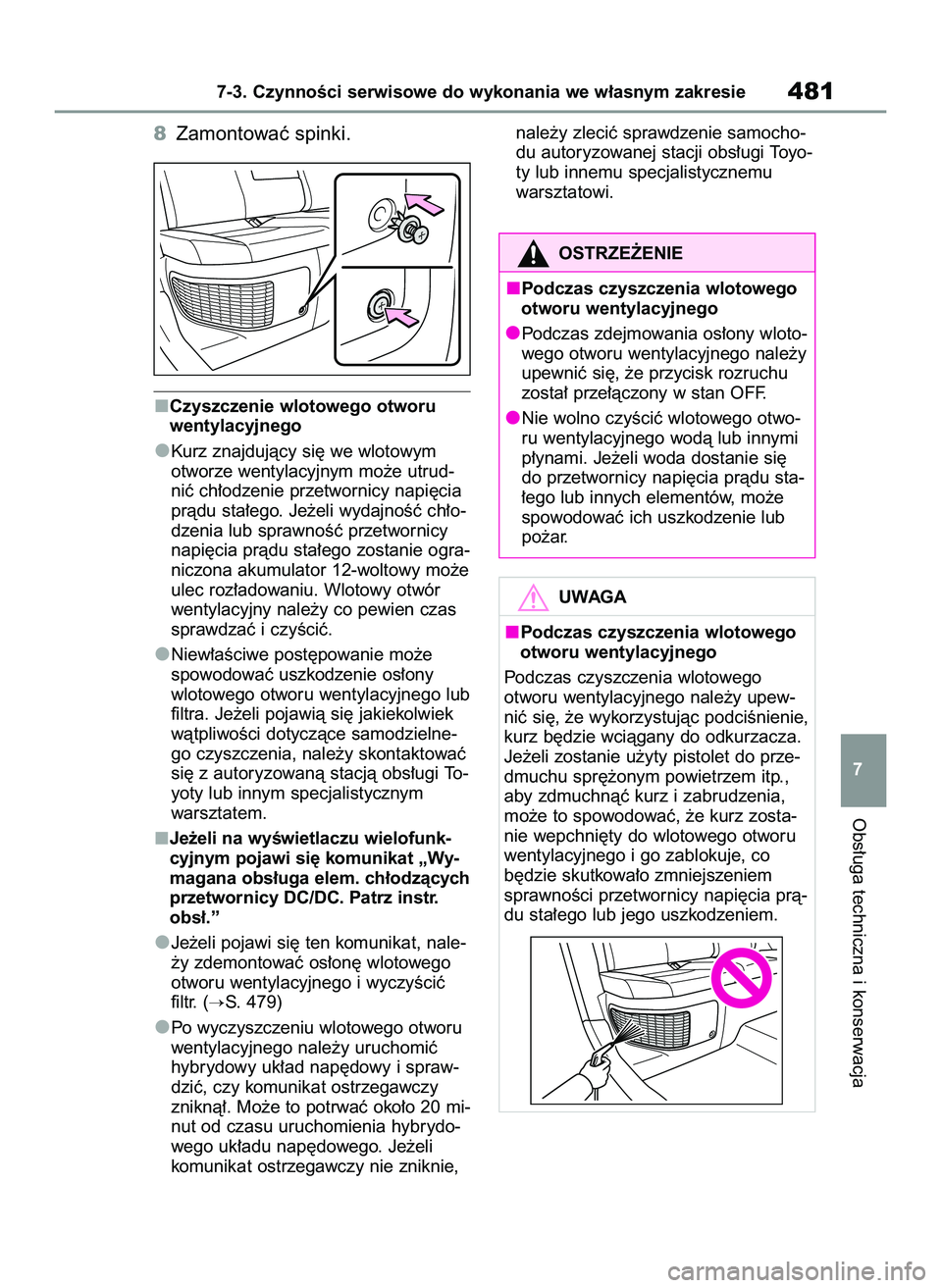

8Zamontowaç spinki.
Czyszczenie wlotowego otworu
wentylacyjnego
Kurz znajdujàcy si´ we wlotowym
otworze wentylacyjnym mo˝e utrud-
niç ch∏odzenie przetwornicy napi´cia
pràdu sta∏ego. Je˝eli wydajnoÊç ch∏o-
dzenia lub sprawnoÊç przetwornicy
napi´cia pràdu sta∏ego zostanie ogra-
niczona akumulator 12-woltowy mo˝e
ulec roz∏adowaniu. Wlotowy otwór
wentylacyjny nale˝y co pewien czas
sprawdzaç i czyÊciç.
Niew∏aÊciwe post´powanie mo˝e
spowodowaç uszkodzenie os∏ony
wlotowego otworu wentylacyjnego lub
filtra. Je˝eli pojawià si´ jakiekolwiek
wàtpliwoÊci dotyczàce samodzielne-
go czyszczenia, nale˝y skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi To-
yoty lub innym specjalistycznym
warsztatem.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat „Wy-
magana obs∏uga elem. ch∏odzàcych
przetwornicy DC/DC. Patrz instr.
obs∏.”
Je˝eli pojawi si´ ten komunikat, nale-
˝y zdemontowaç os∏on´ wlotowego
otworu wentylacyjnego i wyczyÊciç
filtr. (
S. 479)
Po wyczyszczeniu wlotowego otworu
wentylacyjnego nale˝y uruchomiç
hybrydowy uk∏ad nap´dowy i spraw-
dziç, czy komunikat ostrzegawczy
zniknà∏. Mo˝e to potrwaç oko∏o 20 mi-
nut od czasu uruchomienia hybrydo-
wego uk∏adu nap´dowego. Je˝eli
komunikat ostrzegawczy nie zniknie,nale˝y zleciç sprawdzenie samocho-
du autoryzowanej stacji obs∏ugi Toyo-
ty lub innemu specjalistycznemu
warsztatowi.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie481
7
OSTRZE˚ENIE
Podczas czyszczenia wlotowego
otworu wentylacyjnego
Podczas zdejmowania os∏ony wloto-
wego otworu wentylacyjnego nale˝y
upewniç si´, ˝e przycisk rozruchu
zosta∏ prze∏àczony w stan OFF.
Nie wolno czyÊciç wlotowego otwo-
ru wentylacyjnego wodà lub innymi
p∏ynami. Je˝eli woda dostanie si´
do przetwornicy napi´cia pràdu sta-
∏ego lub innych elementów, mo˝e
spowodowaç ich uszkodzenie lub
po˝ar.
UWAGA
Podczas czyszczenia wlotowego
otworu wentylacyjnego
Podczas czyszczenia wlotowego
otworu wentylacyjnego nale˝y upew-
niç si´, ˝e wykorzystujàc podciÊnienie,
kurz b´dzie wciàgany do odkurzacza.
Je˝eli zostanie u˝yty pistolet do prze-
dmuchu spr´˝onym powietrzem itp.,
aby zdmuchnàç kurz i zabrudzenia,
mo˝e to spowodowaç, ˝e kurz zosta-
nie wepchni´ty do wlotowego otworu
wentylacyjnego i go zablokuje, co
b´dzie skutkowa∏o zmniejszeniem
sprawnoÊci przetwornicy napi´cia prà-
du sta∏ego lub jego uszkodzeniem.
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 481

Zdejmowanie i zak∏adanie pióra
wycieraczki przedniej szyby
1Trzymajàc za rami´ wycieraczki
w pobli˝u zaczepu , najpierw
podnieÊç jà po stronie kierowcy,
a nast´pnie po stronie pasa˝era.
Opuszczajàc rami´ wycieraczki do nor-
malnego po∏o˝enia, nale˝y najpierw opu-
Êciç je po stronie pasa˝era, a nast´pnie
po stronie kierowcy.
2Pos∏ugujàc si´ Êrubokr´tem
z p∏askà koƒcówkà, podnieÊç
zaÊlepk´, tak jak pokazano na
ilustracji.
W celu unikni´cia ryzyka uszkodzenia
ramienia wycieraczki koƒcówk´ Êrubo-
kr´ta owinàç szmatkà.
A
4827-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
UWAGA
W celu unikni´cia ryzyka uszko-
dzenia samochodu
Nie wolno dopuÊciç do dostania si´
wody lub cia∏ obcych do wlotowego
otworu wentylacyjnego, gdy zdj´ta
jest jego os∏ona.
Filtr nale˝y wyjmowaç delikatnie
bez u˝ywania narz´dzi tak, aby nie
dosz∏o do jego uszkodzenia. Je˝eli
filtr zostanie uszkodzony, nale˝y
w celu jego wymiany na nowy skon-
taktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjali-
stycznym warsztatem.
Nale˝y upewniç si´, ˝e po oczysz-
czeniu filtr i os∏ona wlotowego otwo-
ru wentylacyjnego zosta∏y ponownie
zamontowane w pierwotnej pozycji.
Nie wolno montowaç w os∏onie
wlotowego otworu wentylacyjnego
innych przedmiotów poza filtrem
przeznaczonym dla tego samocho-
du lub u˝ywaç samochodu bez
zamontowanego filtra.
Je˝eli na wyÊwietlaczu wielo-
funkcyjnym pojawi si´ komuni-
kat „Wymagana obs∏uga elem.
ch∏odzàcych przetwornicy
DC/DC. Patrz instr. obs∏.”
Je˝eli pomimo wyÊwietlenia na wy-
Êwietlaczu wielofunkcyjnym komunika-
tu ostrzegawczego (wskazujàcego, ˝e
wydajnoÊç ch∏odzenia lub sprawnoÊç
przetwornicy napi´cia pràdu sta∏ego
zosta∏a ograniczona), jazda samocho-
dem b´dzie kontynuowana, przetwor-
nica napi´cia pràdu sta∏ego mo˝e
ulec uszkodzeniu. Je˝eli komunikat
ostrzegawczy jest wyÊwietlany, nale˝y
jak najszybciej oczyÊciç wlotowy
otwór wentylacyjny.Wymiana gumek
wycieraczek
Podczas wymiany gumek wy-
cieraczek nale˝y wykonaç na-
st´pujàce czynnoÊci dla ka˝dej
z wycieraczek.
Wycieraczki przedniej szyby
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 482

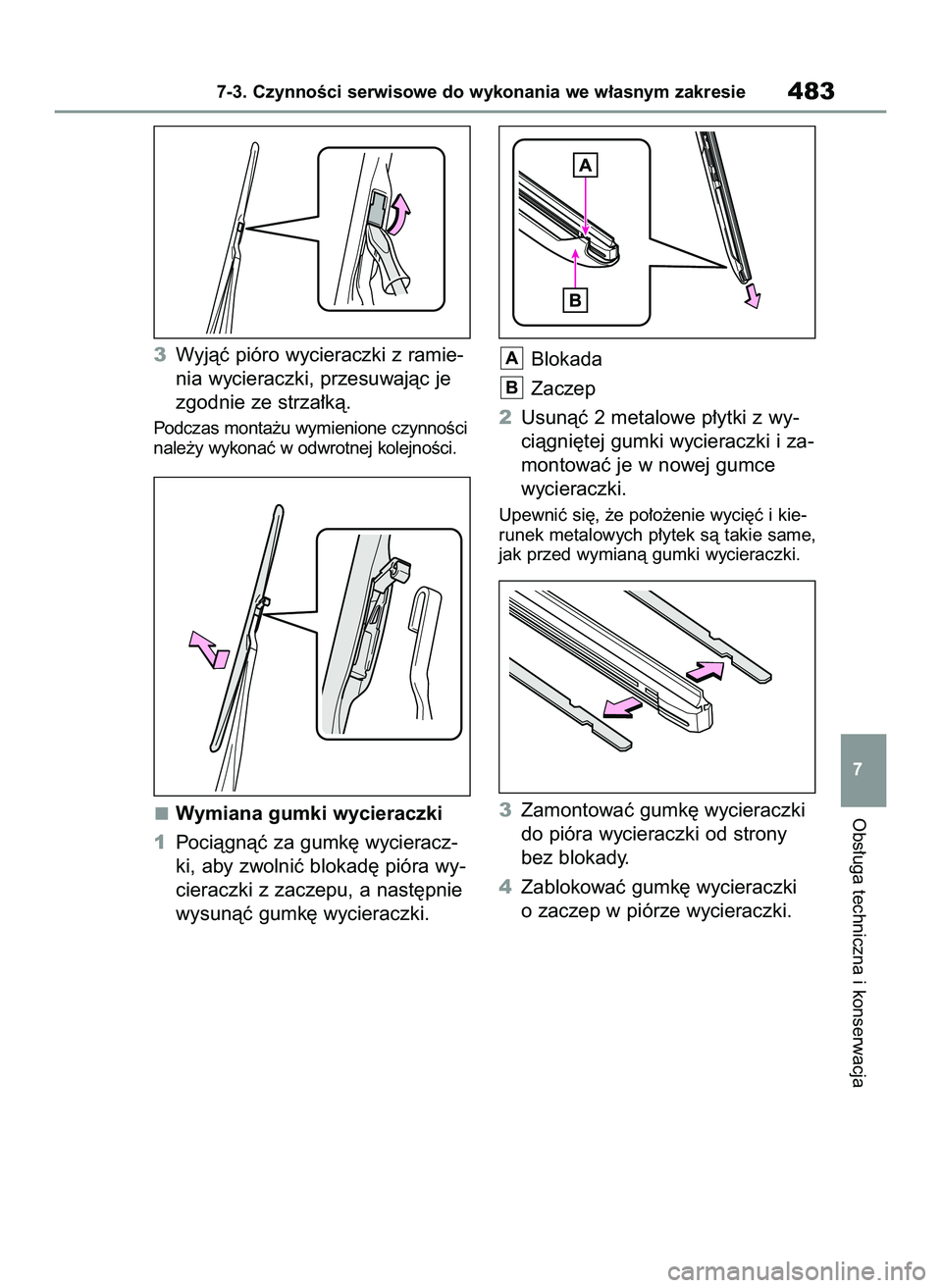

3Wyjàç pióro wycieraczki z ramie-
nia wycieraczki, przesuwajàc je
zgodnie ze strza∏kà.
Podczas monta˝u wymienione czynnoÊci
nale˝y wykonaç w odwrotnej kolejnoÊci.
Wymiana gumki wycieraczki
1Pociàgnàç za gumk´ wycieracz-
ki, aby zwolniç blokad´ pióra wy-
cieraczki z zaczepu, a nast´pnie
wysunàç gumk´ wycieraczki.Blokada
Zaczep
2Usunàç 2 metalowe p∏ytki z wy-
ciàgni´tej gumki wycieraczki i za-
montowaç je w nowej gumce
wycieraczki.
Upewniç si´, ˝e po∏o˝enie wyci´ç i kie-
runek metalowych p∏ytek sà takie same,
jak przed wymianà gumki wycieraczki.
3Zamontowaç gumk´ wycieraczki
do pióra wycieraczki od strony
bez blokady.
4Zablokowaç gumk´ wycieraczki
o zaczep w piórze wycieraczki.
B
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie483
7
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 483

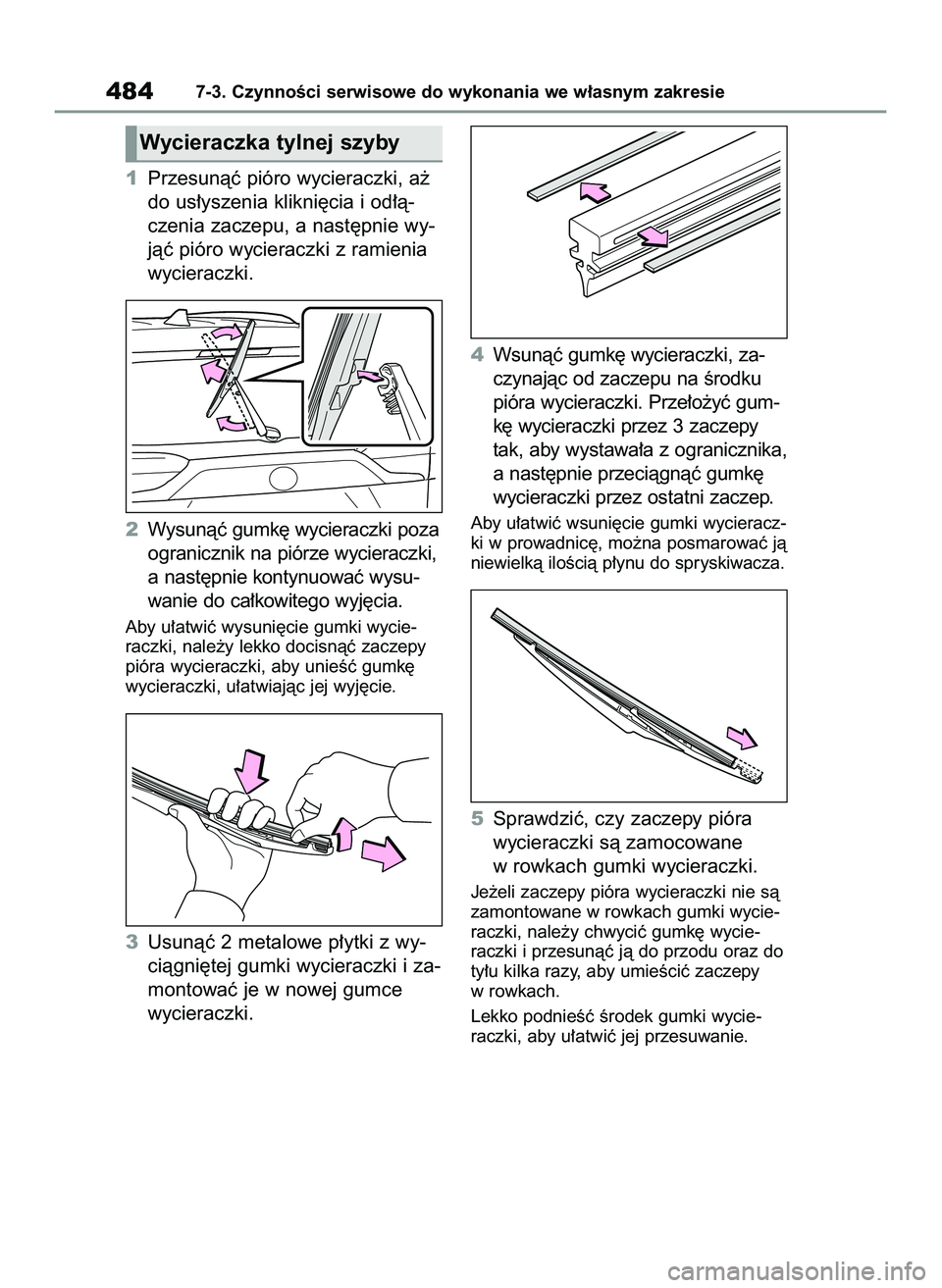

1Przesunàç pióro wycieraczki, a˝
do us∏yszenia klikni´cia i od∏à-
czenia zaczepu, a nast´pnie wy-
jàç pióro wycieraczki z ramienia
wycieraczki.
2Wysunàç gumk´ wycieraczki poza
ogranicznik na piórze wycieraczki,
a nast´pnie kontynuowaç wysu-
wanie do ca∏kowitego wyj´cia.
Aby u∏atwiç wysuni´cie gumki wycie-
raczki, nale˝y lekko docisnàç zaczepy
pióra wycieraczki, aby unieÊç gumk´
wycieraczki, u∏atwiajàc jej wyj´cie.
3Usunàç 2 metalowe p∏ytki z wy-
ciàgni´tej gumki wycieraczki i za-
montowaç je w nowej gumce
wycieraczki.4Wsunàç gumk´ wycieraczki, za-
czynajàc od zaczepu na Êrodku
pióra wycieraczki. Prze∏o˝yç gum-
k´ wycieraczki przez 3 zaczepy
tak, aby wystawa∏a z ogranicznika,
a nast´pnie przeciàgnàç gumk´
wycieraczki przez ostatni zaczep.
Aby u∏atwiç wsuni´cie gumki wycieracz-
ki w prowadnic´, mo˝na posmarowaç jà
niewielkà iloÊcià p∏ynu do spryskiwacza.
5Sprawdziç, czy zaczepy pióra
wycieraczki sà zamocowane
w rowkach gumki wycieraczki.
Je˝eli zaczepy pióra wycieraczki nie sà
zamontowane w rowkach gumki wycie-
raczki, nale˝y chwyciç gumk´ wycie-
raczki i przesunàç jà do przodu oraz do
ty∏u kilka razy, aby umieÊciç zaczepy
w rowkach.
Lekko podnieÊç Êrodek gumki wycie-
raczki, aby u∏atwiç jej przesuwanie.
4847-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wycieraczka tylnej szyby
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 484

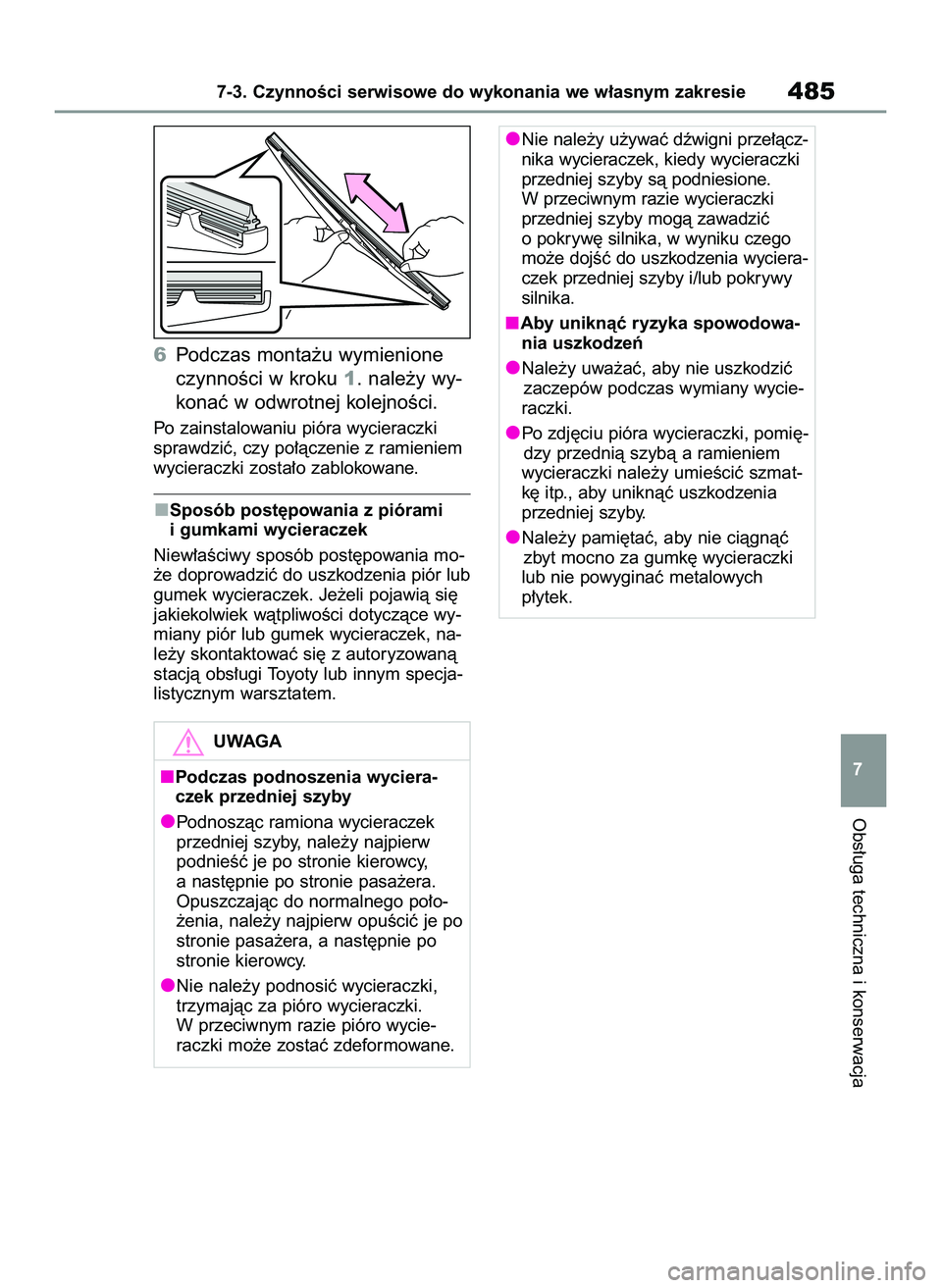

6Podczas monta˝u wymienione
czynnoÊci w kroku 1. nale˝y wy-
konaç w odwrotnej kolejnoÊci.
Po zainstalowaniu pióra wycieraczki
sprawdziç, czy po∏àczenie z ramieniem
wycieraczki zosta∏o zablokowane.
Sposób post´powania z piórami
i gumkami wycieraczek
Niew∏aÊciwy sposób post´powania mo-
˝e doprowadziç do uszkodzenia piór lub
gumek wycieraczek. Je˝eli pojawià si´
jakiekolwiek wàtpliwoÊci dotyczàce wy-
miany piór lub gumek wycieraczek, na-
le˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie485
7
UWAGA
Podczas podnoszenia wyciera-
czek przedniej szyby
Podnoszàc ramiona wycieraczek
przedniej szyby, nale˝y najpierw
podnieÊç je po stronie kierowcy,
a nast´pnie po stronie pasa˝era.
Opuszczajàc do normalnego po∏o-
˝enia, nale˝y najpierw opuÊciç je po
stronie pasa˝era, a nast´pnie po
stronie kierowcy.
Nie nale˝y podnosiç wycieraczki,
trzymajàc za pióro wycieraczki.
W przeciwnym razie pióro wycie-
raczki mo˝e zostaç zdeformowane.
Nie nale˝y u˝ywaç dêwigni prze∏àcz-
nika wycieraczek, kiedy wycieraczki
przedniej szyby sà podniesione.
W przeciwnym razie wycieraczki
przedniej szyby mogà zawadziç
o pokryw´ silnika, w wyniku czego
mo˝e dojÊç do uszkodzenia wyciera-
czek przedniej szyby i/lub pokrywy
silnika.
Aby uniknàç ryzyka spowodowa-
nia uszkodzeƒ
Nale˝y uwa˝aç, aby nie uszkodziç
zaczepów podczas wymiany wycie-
raczki.
Po zdj´ciu pióra wycieraczki, pomi´-
dzy przednià szybà a ramieniem
wycieraczki nale˝y umieÊciç szmat-
k´ itp., aby uniknàç uszkodzenia
przedniej szyby.
Nale˝y pami´taç, aby nie ciàgnàç
zbyt mocno za gumk´ wycieraczki
lub nie powyginaç metalowych
p∏ytek.
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 485

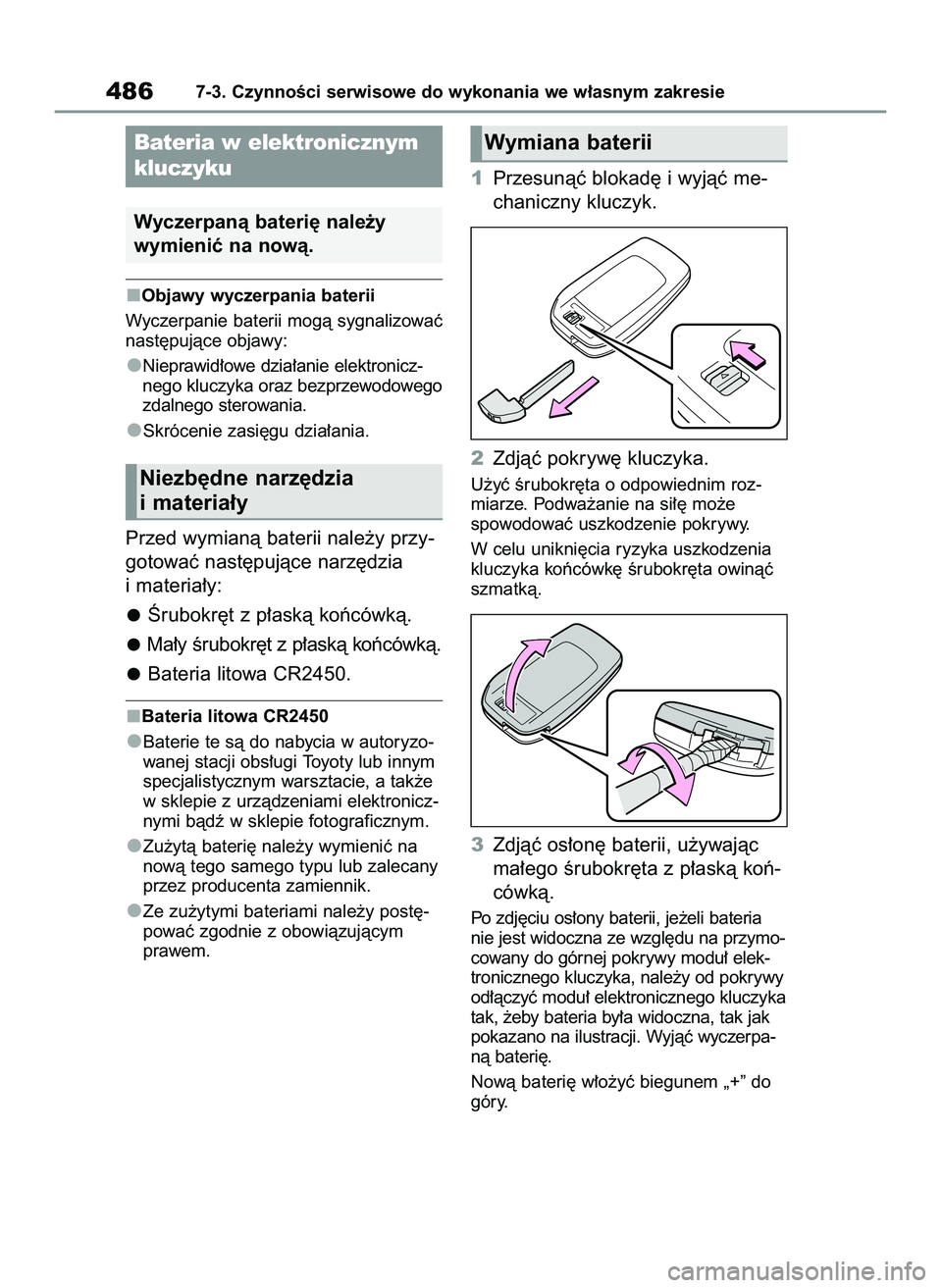

Objawy wyczerpania baterii
Wyczerpanie baterii mogà sygnalizowaç
nast´pujàce objawy:
Nieprawid∏owe dzia∏anie elektronicz-
nego kluczyka oraz bezprzewodowego
zdalnego sterowania.
Skrócenie zasi´gu dzia∏ania.
Przed wymianà baterii nale˝y przy-
gotowaç nast´pujàce narz´dzia
i materia∏y:
Ârubokr´t z p∏askà koƒcówkà.
Ma∏y Êrubokr´t z p∏askà koƒcówkà.
Bateria litowa CR2450.
Bateria litowa CR2450
Baterie te sà do nabycia w autoryzo-
wanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie, a tak˝e
w sklepie z urzàdzeniami elektronicz-
nymi bàdê w sklepie fotograficznym.
Zu˝ytà bateri´ nale˝y wymieniç na
nowà tego samego typu lub zalecany
przez producenta zamiennik.
Ze zu˝ytymi bateriami nale˝y post´-
powaç zgodnie z obowiàzujàcym
prawem.
1Przesunàç blokad´ i wyjàç me-
chaniczny kluczyk.
2Zdjàç pokryw´ kluczyka.
U˝yç Êrubokr´ta o odpowiednim roz-
miarze. Podwa˝anie na si∏´ mo˝e
spowodowaç uszkodzenie pokrywy.
W celu unikni´cia ryzyka uszkodzenia
kluczyka koƒcówk´ Êrubokr´ta owinàç
szmatkà.
3Zdjàç os∏on´ baterii, u˝ywajàc
ma∏ego Êrubokr´ta z p∏askà koƒ-
cówkà.
Po zdj´ciu os∏ony baterii, je˝eli bateria
nie jest widoczna ze wzgl´du na przymo-
cowany do górnej pokrywy modu∏ elek-
tronicznego kluczyka, nale˝y od pokrywy
od∏àczyç modu∏ elektronicznego kluczyka
tak, ˝eby bateria by∏a widoczna, tak jak
pokazano na ilustracji. Wyjàç wyczerpa-
nà bateri´.
Nowà bateri´ w∏o˝yç biegunem „+” do
góry.
4867-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Bateria w elektronicznym
kluczyku
Wyczerpanà bateri´ nale˝y
wymieniç na nowà.
Niezb´dne narz´dzia
i materia∏y
Wymiana baterii
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 486

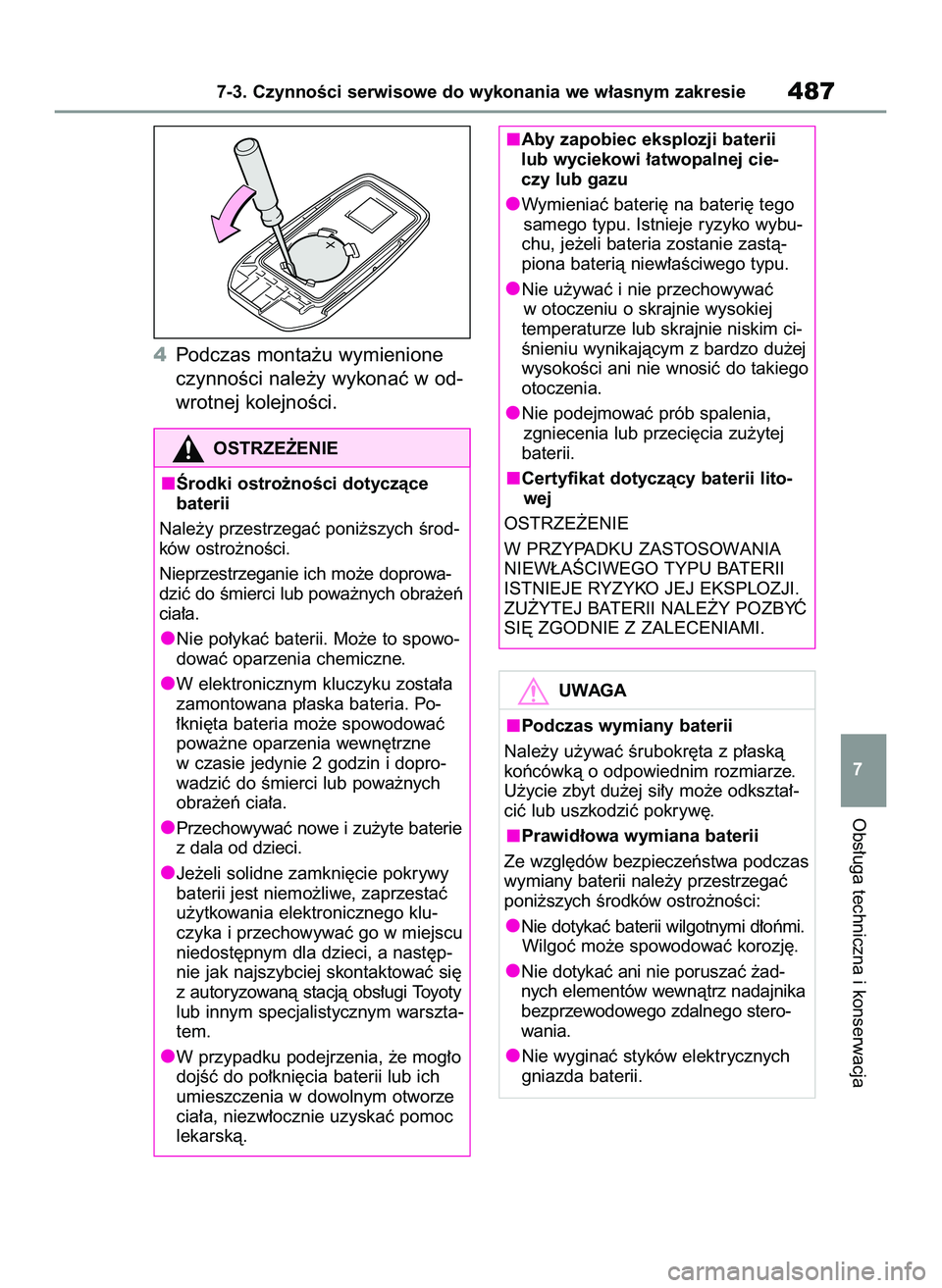

4Podczas monta˝u wymienione
czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie487
7
OSTRZE˚ENIE
Ârodki ostro˝noÊci dotyczàce
baterii
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Nie po∏ykaç baterii. Mo˝e to spowo-
dowaç oparzenia chemiczne.
W elektronicznym kluczyku zosta∏a
zamontowana p∏aska bateria. Po-
∏kni´ta bateria mo˝e spowodowaç
powa˝ne oparzenia wewn´trzne
w czasie jedynie 2 godzin i dopro-
wadziç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Przechowywaç nowe i zu˝yte baterie
z dala od dzieci.
Je˝eli solidne zamkni´cie pokrywy
baterii jest niemo˝liwe, zaprzestaç
u˝ytkowania elektronicznego klu-
czyka i przechowywaç go w miejscu
niedost´pnym dla dzieci, a nast´p-
nie jak najszybciej skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warszta-
tem.
W przypadku podejrzenia, ˝e mog∏o
dojÊç do po∏kni´cia baterii lub ich
umieszczenia w dowolnym otworze
cia∏a, niezw∏ocznie uzyskaç pomoc
lekarskà.
Aby zapobiec eksplozji baterii
lub wyciekowi ∏atwopalnej cie-
czy lub gazu
Wymieniaç bateri´ na bateri´ tego
samego typu. Istnieje ryzyko wybu-
chu, je˝eli bateria zostanie zastà-
piona baterià niew∏aÊciwego typu.
Nie u˝ywaç i nie przechowywaç
w otoczeniu o skrajnie wysokiej
temperaturze lub skrajnie niskim ci-
Ênieniu wynikajàcym z bardzo du˝ej
wysokoÊci ani nie wnosiç do takiego
otoczenia.
Nie podejmowaç prób spalenia,
zgniecenia lub przeci´cia zu˝ytej
baterii.
Certyfikat dotyczàcy baterii lito-
wej
OSTRZE˚ENIE
W PRZYPADKU ZASTOSOWANIA
NIEW¸AÂCIWEGO TYPU BATERII
ISTNIEJE RYZYKO JEJ EKSPLOZJI.
ZU˚YTEJ BATERII NALE˚Y POZBYå
SI¢ ZGODNIE Z ZALECENIAMI.
UWAGA
Podczas wymiany baterii
Nale˝y u˝ywaç Êrubokr´ta z p∏askà
koƒcówkà o odpowiednim rozmiarze.
U˝ycie zbyt du˝ej si∏y mo˝e odkszta∏-
ciç lub uszkodziç pokryw´.
Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa podczas
wymiany baterii nale˝y przestrzegaç
poni˝szych Êrodków ostro˝noÊci:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝ad-
nych elementów wewnàtrz nadajnika
bezprzewodowego zdalnego stero-
wania.
Nie wyginaç styków elektrycznych
gniazda baterii.
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 487

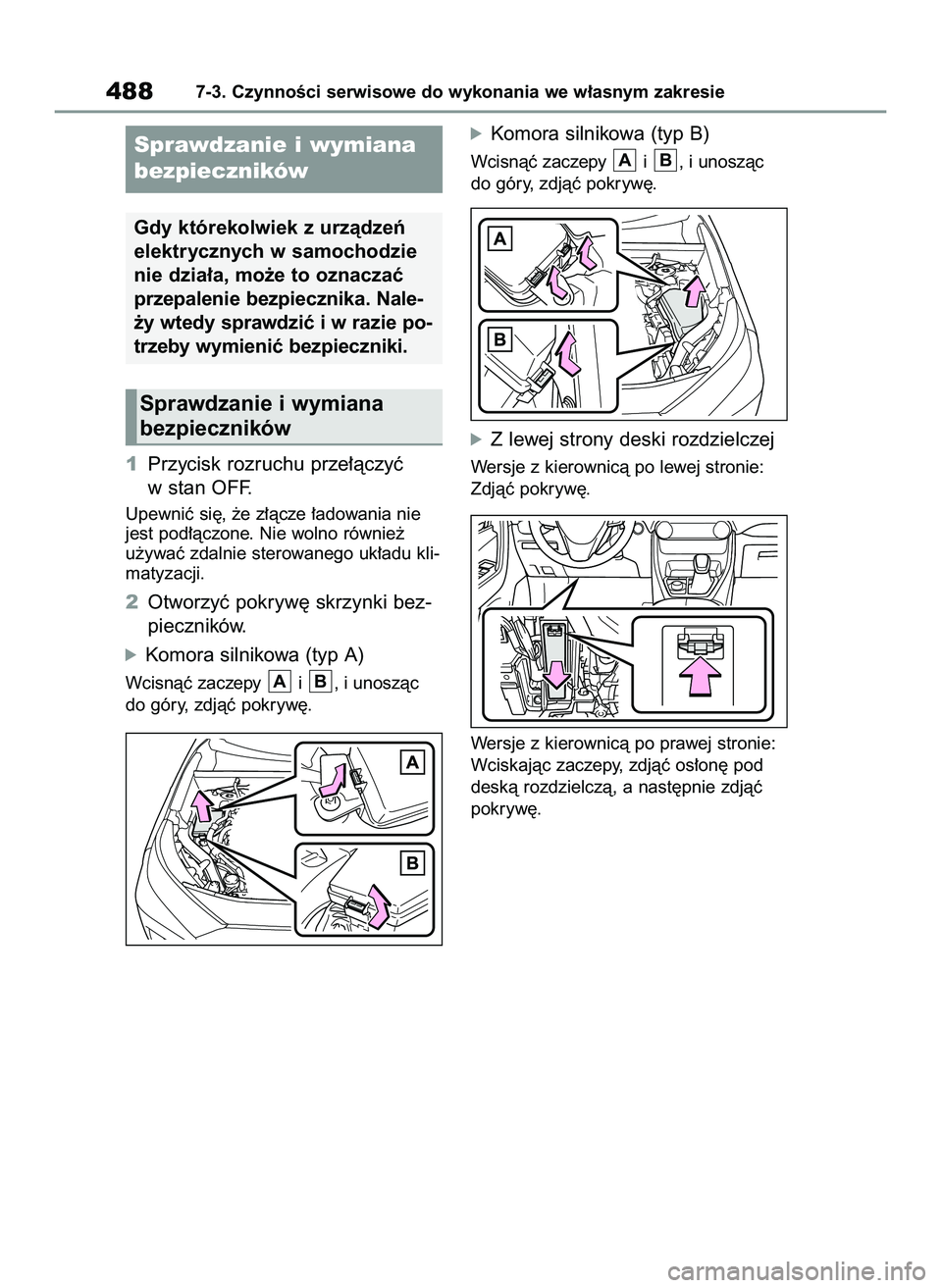

1Przycisk rozruchu prze∏àczyç
w stan OFF.
Upewniç si´, ˝e z∏àcze ∏adowania nie
jest pod∏àczone. Nie wolno równie˝
u˝ywaç zdalnie sterowanego uk∏adu kli-
matyzacji.
2Otworzyç pokryw´ skrzynki bez-
pieczników.
óKomora silnikowa (typ A)
Wcisnàç zaczepy i , i unoszàc
do góry, zdjàç pokryw´.
óKomora silnikowa (typ B)
Wcisnàç zaczepy i , i unoszàc
do góry, zdjàç pokryw´.
óZ lewej strony deski rozdzielczej
Wersje z kierownicà po lewej stronie:
Zdjàç pokryw´.
Wersje z kierownicà po prawej stronie:
Wciskajàc zaczepy, zdjàç os∏on´ pod
deskà rozdzielczà, a nast´pnie zdjàç
pokryw´.
BA
BA
4887-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Sprawdzanie i wymiana
bezpieczników
Gdy którekolwiek z urzàdzeƒ
elektrycznych w samochodzie
nie dzia∏a, mo˝e to oznaczaç
przepalenie bezpiecznika. Nale-
˝y wtedy sprawdziç i w razie po-
trzeby wymieniç bezpieczniki.
Sprawdzanie i wymiana
bezpieczników
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 488
