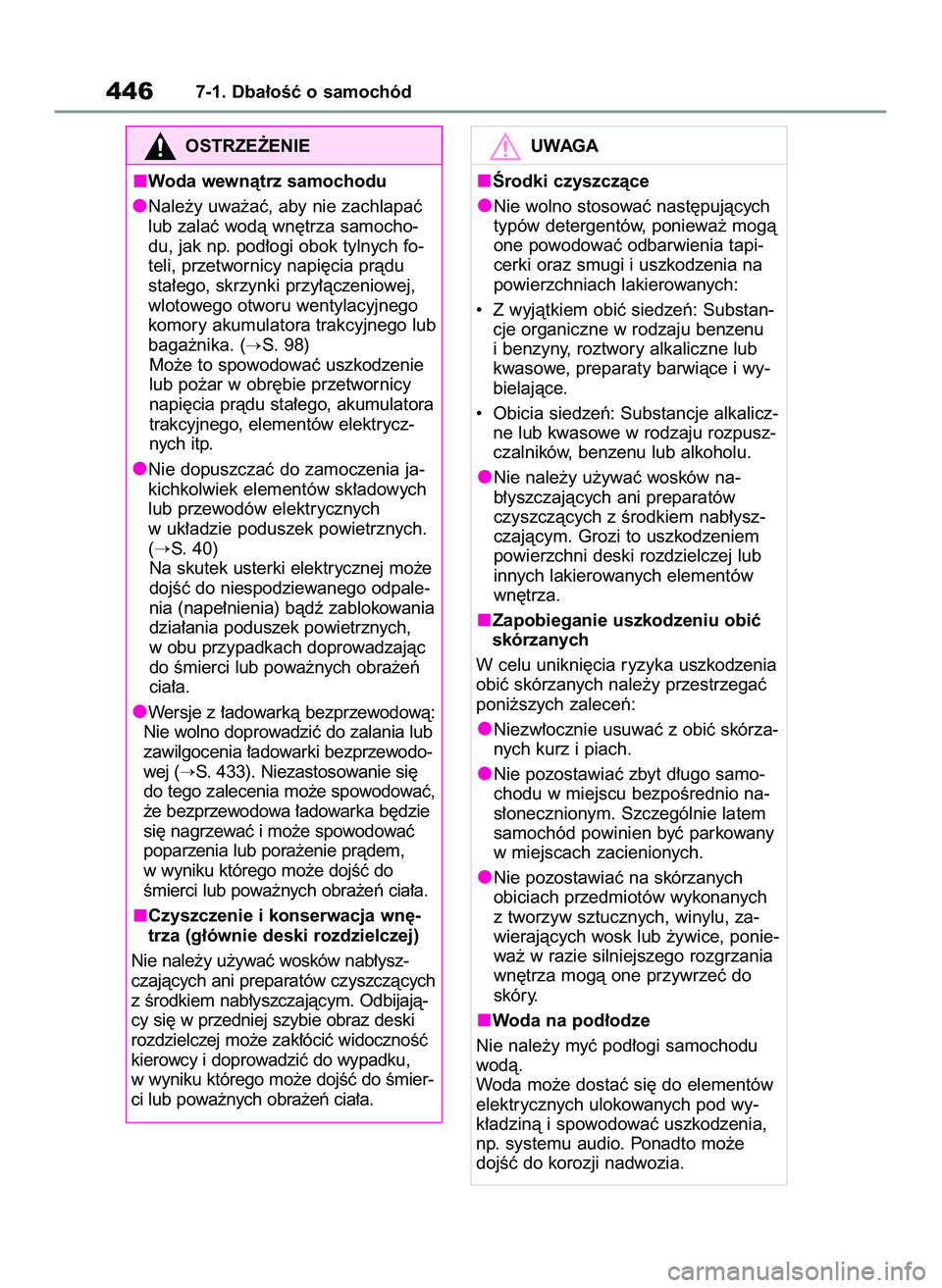

4467-1. Dba∏oÊç o samochód
UWAGA
Ârodki czyszczàce
Nie wolno stosowaç nast´pujàcych
typów detergentów, poniewa˝ mogà
one powodowaç odbarwienia tapi-
cerki oraz smugi i uszkodzenia na
powierzchniach lakierowanych:
• Z wyjàtkiem obiç siedzeƒ: Substan-
cje organiczne w rodzaju benzenu
i benzyny, roztwory alkaliczne lub
kwasowe, preparaty barwiàce i wy-
bielajàce.
• Obicia siedzeƒ: Substancje alkalicz-
ne lub kwasowe w rodzaju rozpusz-
czalników, benzenu lub alkoholu.
Nie nale˝y u˝ywaç wosków na-
b∏yszczajàcych ani preparatów
czyszczàcych z Êrodkiem nab∏ysz-
czajàcym. Grozi to uszkodzeniem
powierzchni deski rozdzielczej lub
innych lakierowanych elementów
wn´trza.
Zapobieganie uszkodzeniu obiç
skórzanych
W celu unikni´cia ryzyka uszkodzenia
obiç skórzanych nale˝y przestrzegaç
poni˝szych zaleceƒ:
Niezw∏ocznie usuwaç z obiç skórza-
nych kurz i piach.
Nie pozostawiaç zbyt d∏ugo samo-
chodu w miejscu bezpoÊrednio na-
s∏onecznionym. Szczególnie latem
samochód powinien byç parkowany
w miejscach zacienionych.
Nie pozostawiaç na skórzanych
obiciach przedmiotów wykonanych
z tworzyw sztucznych, winylu, za-
wierajàcych wosk lub ˝ywice, ponie-
wa˝ w razie silniejszego rozgrzania
wn´trza mogà one przywrzeç do
skóry.
Woda na pod∏odze
Nie nale˝y myç pod∏ogi samochodu
wodà.
Woda mo˝e dostaç si´ do elementów
elektrycznych ulokowanych pod wy-
k∏adzinà i spowodowaç uszkodzenia,
np. systemu audio. Ponadto mo˝e
dojÊç do korozji nadwozia.OSTRZE˚ENIE
Woda wewnàtrz samochodu
Nale˝y uwa˝aç, aby nie zachlapaç
lub zalaç wodà wn´trza samocho-
du, jak np. pod∏ogi obok tylnych fo-
teli, przetwornicy napi´cia pràdu
sta∏ego, skrzynki przy∏àczeniowej,
wlotowego otworu wentylacyjnego
komory akumulatora trakcyjnego lub
baga˝nika. (
S. 98)
Mo˝e to spowodowaç uszkodzenie
lub po˝ar w obr´bie przetwornicy
napi´cia pràdu sta∏ego, akumulatora
trakcyjnego, elementów elektrycz-
nych itp.
Nie dopuszczaç do zamoczenia ja-
kichkolwiek elementów sk∏adowych
lub przewodów elektrycznych
w uk∏adzie poduszek powietrznych.
(
S. 40)
Na skutek usterki elektrycznej mo˝e
dojÊç do niespodziewanego odpale-
nia (nape∏nienia) bàdê zablokowania
dzia∏ania poduszek powietrznych,
w obu przypadkach doprowadzajàc
do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Wersje z ∏adowarkà bezprzewodowà:
Nie wolno doprowadziç do zalania lub
zawilgocenia ∏adowarki bezprzewodo-
wej (
S. 433). Niezastosowanie si´
do tego zalecenia mo˝e spowodowaç,
˝e bezprzewodowa ∏adowarka b´dzie
si´ nagrzewaç i mo˝e spowodowaç
poparzenia lub pora˝enie pràdem,
w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Czyszczenie i konserwacja wn´-
trza (g∏ównie deski rozdzielczej)
Nie nale˝y u˝ywaç wosków nab∏ysz-
czajàcych ani preparatów czyszczàcych
z Êrodkiem nab∏yszczajàcym. Odbijajà-
cy si´ w przedniej szybie obraz deski
rozdzielczej mo˝e zak∏óciç widocznoÊç
kierowcy i doprowadziç do wypadku,
w wyniku którego mo˝e dojÊç do Êmier-
ci lub powa˝nych obra˝eƒ cia∏a.
59 RAV4 Plug In HV OM42E34E 12/12/21 5:58 PM Page 446

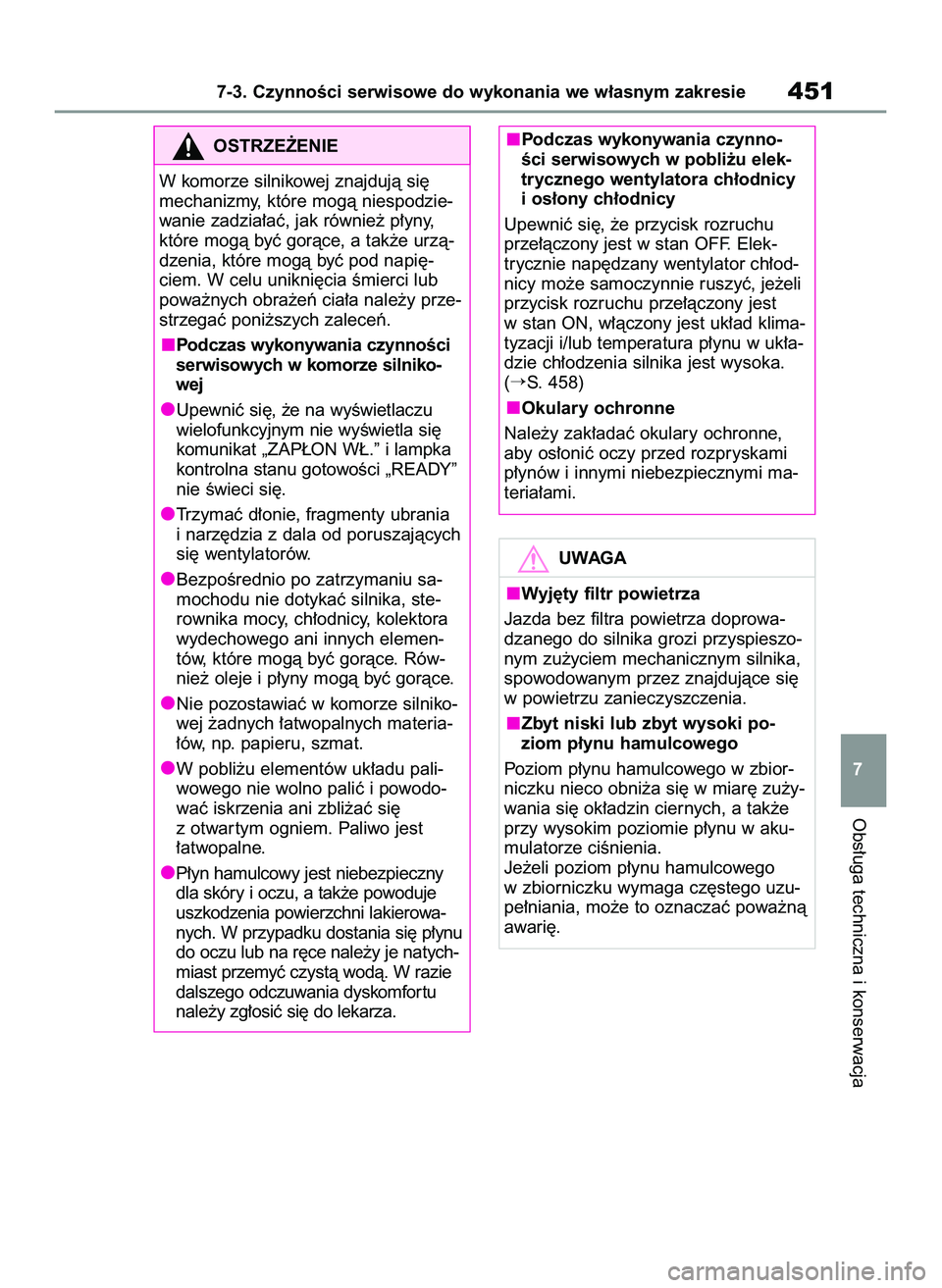

Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie451
7
OSTRZE˚ENIE
W komorze silnikowej znajdujà si´
mechanizmy, które mogà niespodzie-
wanie zadzia∏aç, jak równie˝ p∏yny,
które mogà byç goràce, a tak˝e urzà-
dzenia, które mogà byç pod napi´-
ciem. W celu unikni´cia Êmierci lub
powa˝nych obra˝eƒ cia∏a nale˝y prze-
strzegaç poni˝szych zaleceƒ.
Podczas wykonywania czynnoÊci
serwisowych w komorze silniko-
wej
Upewniç si´, ˝e na wyÊwietlaczu
wielofunkcyjnym nie wyÊwietla si´
komunikat „ZAP¸ON W¸.” i lampka
kontrolna stanu gotowoÊci „READY”
nie Êwieci si´.
Trzymaç d∏onie, fragmenty ubrania
i narz´dzia z dala od poruszajàcych
si´ wentylatorów.
BezpoÊrednio po zatrzymaniu sa-
mochodu nie dotykaç silnika, ste-
rownika mocy, ch∏odnicy, kolektora
wydechowego ani innych elemen-
tów, które mogà byç goràce. Rów-
nie˝ oleje i p∏yny mogà byç goràce.
Nie pozostawiaç w komorze silniko-
wej ˝adnych ∏atwopalnych materia-
∏ów, np. papieru, szmat.
W pobli˝u elementów uk∏adu pali-
wowego nie wolno paliç i powodo-
waç iskrzenia ani zbli˝aç si´
z otwar tym ogniem. Paliwo jest
∏atwopalne.
P∏yn hamulcowy jest niebezpieczny
dla skóry i oczu, a tak˝e powoduje
uszkodzenia powierzchni lakierowa-
nych. W przypadku dostania si´ p∏ynu
do oczu lub na r´ce nale˝y je natych-
miast przemyç czystà wodà. W razie
dalszego odczuwania dyskomfor tu
nale˝y zg∏osiç si´ do lekarza.Podczas wykonywania czynno-
Êci serwisowych w pobli˝u elek-
trycznego wentylatora ch∏odnicy
i os∏ony ch∏odnicy
Upewniç si´, ˝e przycisk rozruchu
prze∏àczony jest w stan OFF. Elek-
trycznie nap´dzany wentylator ch∏od-
nicy mo˝e samoczynnie ruszyç, je˝eli
przycisk rozruchu prze∏àczony jest
w stan ON, w∏àczony jest uk∏ad klima-
tyzacji i/lub temperatura p∏ynu w uk∏a-
dzie ch∏odzenia silnika jest wysoka.
(
S. 458)
Okulary ochronne
Nale˝y zak∏adaç okulary ochronne,
aby os∏oniç oczy przed rozpryskami
p∏ynów i innymi niebezpiecznymi ma-
teria∏ami.
UWAGA
Wyj´ty filtr powietrza
Jazda bez filtra powietrza doprowa-
dzanego do silnika grozi przyspieszo-
nym zu˝yciem mechanicznym silnika,
spowodowanym przez znajdujàce si´
w powietrzu zanieczyszczenia.
Zbyt niski lub zbyt wysoki po-
ziom p∏ynu hamulcowego
Poziom p∏ynu hamulcowego w zbior-
niczku nieco obni˝a si´ w miar´ zu˝y-
wania si´ ok∏adzin ciernych, a tak˝e
przy wysokim poziomie p∏ynu w aku-
mulatorze ciÊnienia.
Je˝eli poziom p∏ynu hamulcowego
w zbiorniczku wymaga cz´stego uzu-
pe∏niania, mo˝e to oznaczaç powa˝nà
awari´.
59 RAV4 Plug In HV OM42E34E 12/12/21 5:58 PM Page 451

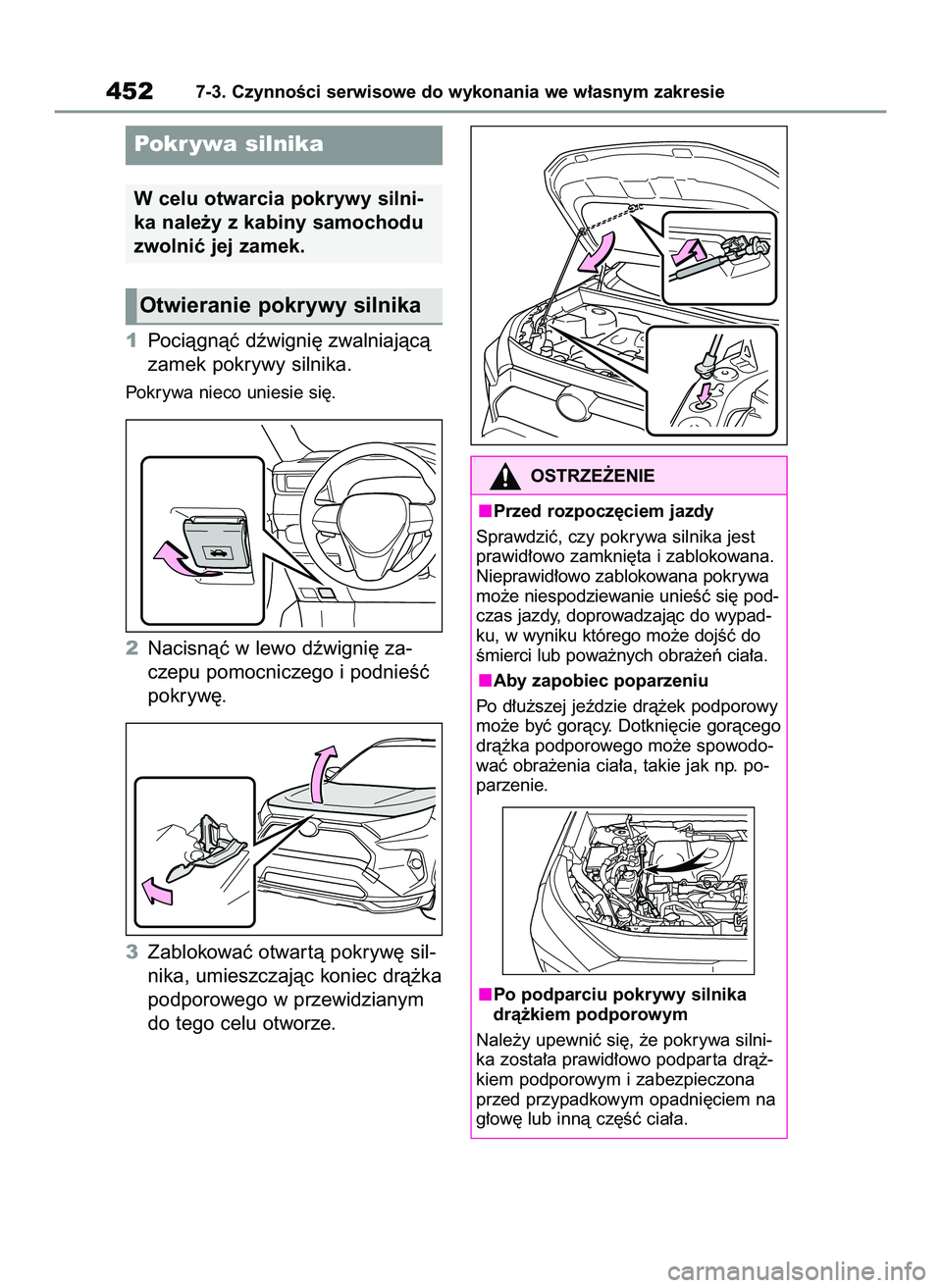

1Pociàgnàç dêwigni´ zwalniajàcà
zamek pokrywy silnika.
Pokrywa nieco uniesie si´.
2Nacisnàç w lewo dêwigni´ za-
czepu pomocniczego i podnieÊç
pokryw´.
3Zablokowaç otwar tà pokryw´ sil-
nika, umieszczajàc koniec drà˝ka
podporowego w przewidzianym
do tego celu otworze.
4527-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Pokr ywa silnika
W celu otwarcia pokrywy silni-
ka nale˝y z kabiny samochodu
zwolniç jej zamek.
Otwieranie pokrywy silnika
OSTRZE˚ENIE
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest
prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa
mo˝e niespodziewanie unieÊç si´ pod-
czas jazdy, doprowadzajàc do wypad-
ku, w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Aby zapobiec poparzeniu
Po d∏u˝szej jeêdzie drà˝ek podporowy
mo˝e byç goràcy. Dotkni´cie goràcego
drà˝ka podporowego mo˝e spowodo-
waç obra˝enia cia∏a, takie jak np. po-
parzenie.
Po podparciu pokrywy silnika
drà˝kiem podporowym
Nale˝y upewniç si´, ˝e pokrywa silni-
ka zosta∏a prawid∏owo podpar ta drà˝-
kiem podporowym i zabezpieczona
przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
59 RAV4 Plug In HV OM42E34E 12/12/21 5:58 PM Page 452

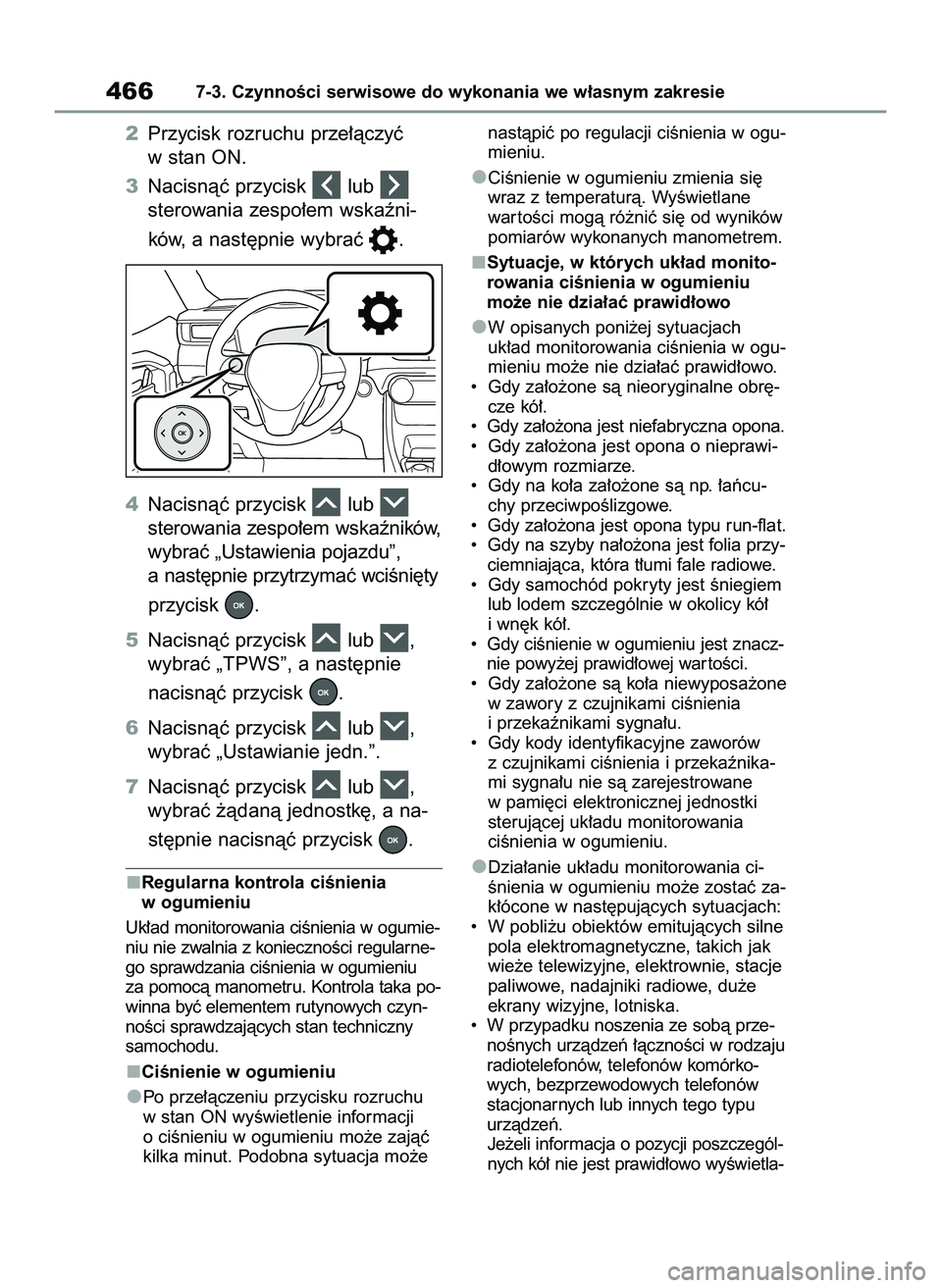

2Przycisk rozruchu prze∏àczyç
w stan ON.
3Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, a nast´pnie wybraç .
4Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Ustawienia pojazdu”,
a nast´pnie przytrzymaç wciÊni´ty
przycisk .
5Nacisnàç przycisk lub ,
wybraç „TPWS”, a nast´pnie
nacisnàç przycisk .
6Nacisnàç przycisk lub ,
wybraç „Ustawianie jedn.”.
7Nacisnàç przycisk lub ,
wybraç ˝àdanà jednostk´, a na-
st´pnie nacisnàç przycisk .
Regularna kontrola ciÊnienia
w ogumieniu
Uk∏ad monitorowania ciÊnienia w ogumie-
niu nie zwalnia z koniecznoÊci regularne-
go sprawdzania ciÊnienia w ogumieniu
za pomocà manometru. Kontrola taka po-
winna byç elementem rutynowych czyn-
noÊci sprawdzajàcych stan techniczny
samochodu.
CiÊnienie w ogumieniu
Po prze∏àczeniu przycisku rozruchu
w stan ON wyÊwietlenie informacji
o ciÊnieniu w ogumieniu mo˝e zajàç
kilka minut. Podobna sytuacja mo˝enastàpiç po regulacji ciÊnienia w ogu-
mieniu.
CiÊnienie w ogumieniu zmienia si´
wraz z temperaturà. WyÊwietlane
war toÊci mogà ró˝niç si´ od wyników
pomiarów wykonanych manometrem.
Sytuacje, w których uk∏ad monito-
rowania ciÊnienia w ogumieniu
mo˝e nie dzia∏aç prawid∏owo
W opisanych poni˝ej sytuacjach
uk∏ad monitorowania ciÊnienia w ogu-
mieniu mo˝e nie dzia∏aç prawid∏owo.
• Gdy za∏o˝one sà nieoryginalne obr´-
cze kó∏.
• Gdy za∏o˝ona jest niefabryczna opona.
• Gdy za∏o˝ona jest opona o nieprawi-
d∏owym rozmiarze.
• Gdy na ko∏a za∏o˝one sà np. ∏aƒcu-
chy przeciwpoÊlizgowe.
• Gdy za∏o˝ona jest opona typu run-flat.
• Gdy na szyby na∏o˝ona jest folia przy-
ciemniajàca, która t∏umi fale radiowe.
• Gdy samochód pokryty jest Êniegiem
lub lodem szczególnie w okolicy kó∏
i wn´k kó∏.
• Gdy ciÊnienie w ogumieniu jest znacz-
nie powy˝ej prawid∏owej war toÊci.
• Gdy za∏o˝one sà ko∏a niewyposa˝one
w zawory z czujnikami ciÊnienia
i przekaênikami sygna∏u.
• Gdy kody identyfikacyjne zaworów
z czujnikami ciÊnienia i przekaênika-
mi sygna∏u nie sà zarejestrowane
w pami´ci elektronicznej jednostki
sterujàcej uk∏adu monitorowania
ciÊnienia w ogumieniu.
Dzia∏anie uk∏adu monitorowania ci-
Ênienia w ogumieniu mo˝e zostaç za-
k∏ócone w nast´pujàcych sytuacjach:
• W pobli˝u obiektów emitujàcych silne
pola elektromagnetyczne, takich jak
wie˝e telewizyjne, elektrownie, stacje
paliwowe, nadajniki radiowe, du˝e
ekrany wizyjne, lotniska.
• W przypadku noszenia ze sobà prze-
noÊnych urzàdzeƒ ∏àcznoÊci w rodzaju
radiotelefonów, telefonów komórko-
wych, bezprzewodowych telefonów
stacjonarnych lub innych tego typu
urzàdzeƒ.
Je˝eli informacja o pozycji poszczegól-
nych kó∏ nie jest prawid∏owo wyÊwietla-
4667-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
59 RAV4 Plug In HV OM42E34E 12/12/21 5:58 PM Page 466

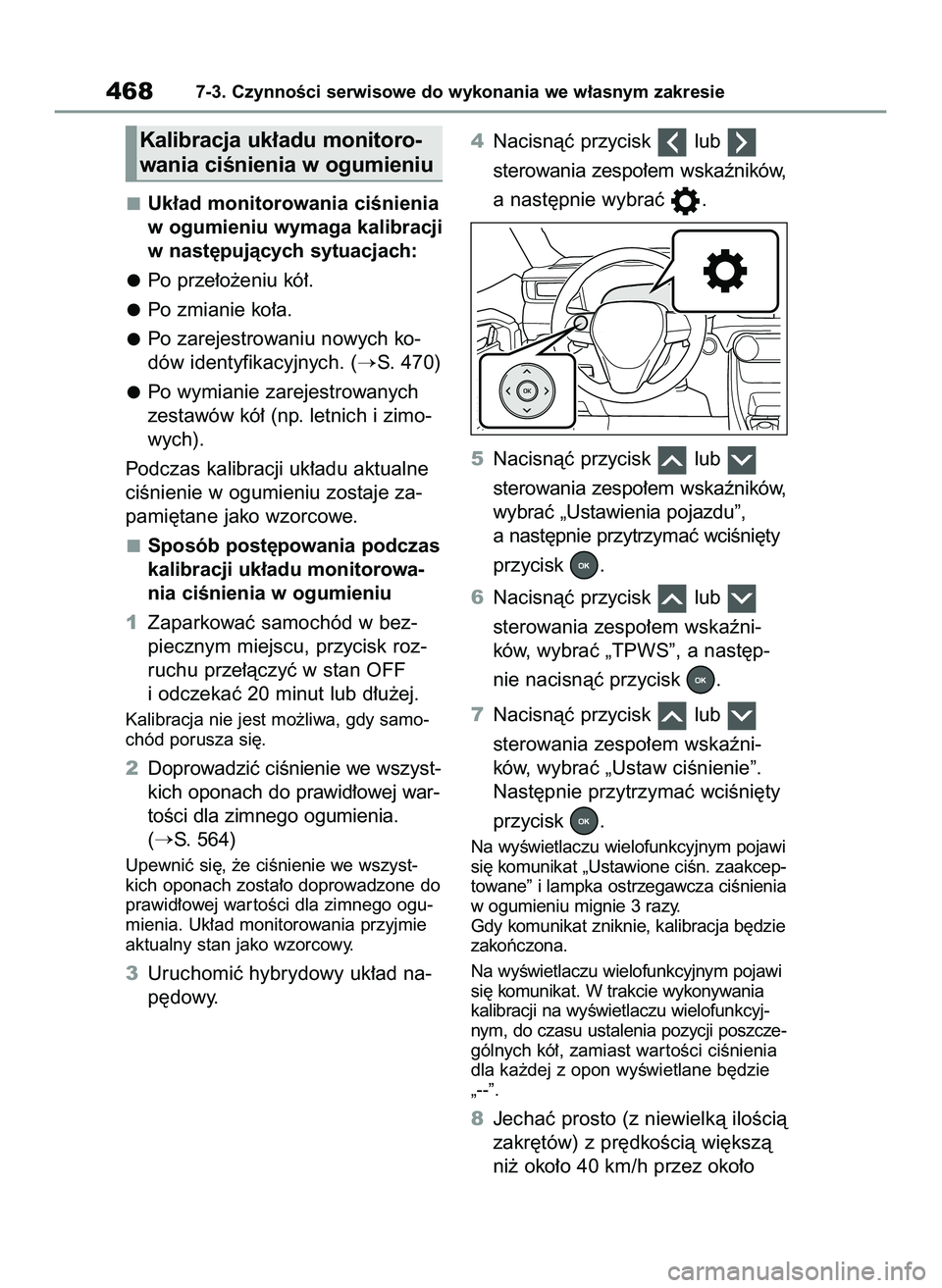

Uk∏ad monitorowania ciÊnienia
w ogumieniu wymaga kalibracji
w nast´pujàcych sytuacjach:
Po prze∏o˝eniu kó∏.
Po zmianie ko∏a.
Po zarejestrowaniu nowych ko-
dów identyfikacyjnych. (
S. 470)
Po wymianie zarejestrowanych
zestawów kó∏ (np. letnich i zimo-
wych).
Podczas kalibracji uk∏adu aktualne
ciÊnienie w ogumieniu zostaje za-
pami´tane jako wzorcowe.
Sposób post´powania podczas
kalibracji uk∏adu monitorowa-
nia ciÊnienia w ogumieniu
1Zaparkowaç samochód w bez-
piecznym miejscu, przycisk roz-
ruchu prze∏àczyç w stan OFF
i odczekaç 20 minut lub d∏u˝ej.
Kalibracja nie jest mo˝liwa, gdy samo-
chód porusza si´.
2Doprowadziç ciÊnienie we wszyst-
kich oponach do prawid∏owej war-
toÊci dla zimnego ogumienia.
(
S. 564)
Upewniç si´, ˝e ciÊnienie we wszyst-
kich oponach zosta∏o doprowadzone do
prawid∏owej war toÊci dla zimnego ogu-
mienia. Uk∏ad monitorowania przyjmie
aktualny stan jako wzorcowy.
3Uruchomiç hybrydowy uk∏ad na-
p´dowy.4Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
a nast´pnie wybraç .
5Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Ustawienia pojazdu”,
a nast´pnie przytrzymaç wciÊni´ty
przycisk .
6Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç „TPWS”, a nast´p-
nie nacisnàç przycisk .
7Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç „Ustaw ciÊnienie”.
Nast´pnie przytrzymaç wciÊni´ty
przycisk .
Na wyÊwietlaczu wielofunkcyjnym pojawi
si´ komunikat „Ustawione ciÊn. zaakcep-
towane” i lampka ostrzegawcza ciÊnienia
w ogumieniu mignie 3 razy.
Gdy komunikat zniknie, kalibracja b´dzie
zakoƒczona.
Na wyÊwietlaczu wielofunkcyjnym pojawi
si´ komunikat. W trakcie wykonywania
kalibracji na wyÊwietlaczu wielofunkcyj-
nym, do czasu ustalenia pozycji poszcze-
gólnych kó∏, zamiast war toÊci ciÊnienia
dla ka˝dej z opon wyÊwietlane b´dzie
„--”.
8Jechaç prosto (z niewielkà iloÊcià
zakr´tów) z pr´dkoÊcià wi´kszà
ni˝ oko∏o 40 km/h przez oko∏o
4687-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Kalibracja uk∏adu monitoro-
wania ciÊnienia w ogumieniu
59 RAV4 Plug In HV OM42E34E 12/12/21 5:58 PM Page 468

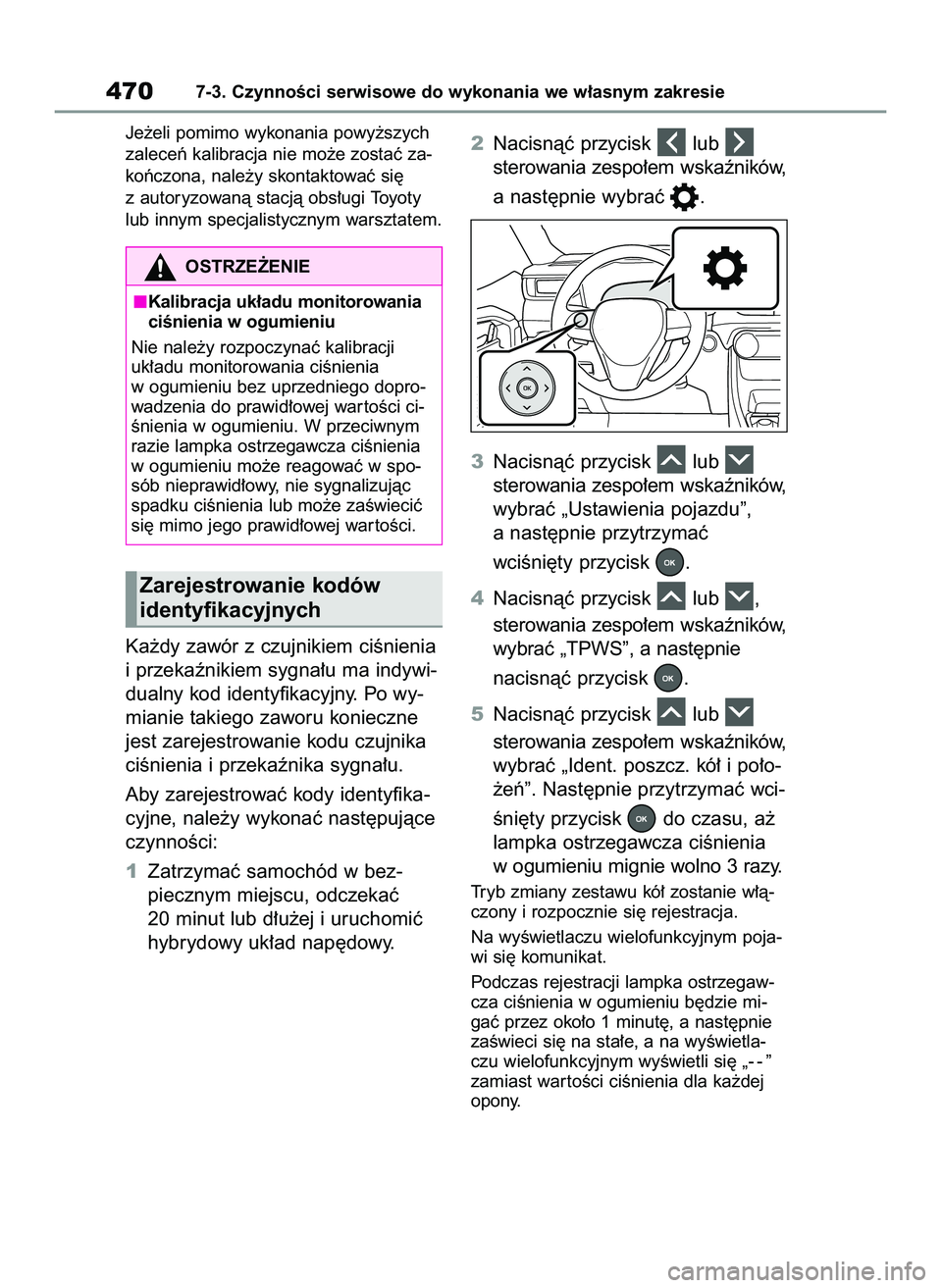

Je˝eli pomimo wykonania powy˝szych
zaleceƒ kalibracja nie mo˝e zostaç za-
koƒczona, nale˝y skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Ka˝dy zawór z czujnikiem ciÊnienia
i przekaênikiem sygna∏u ma indywi-
dualny kod identyfikacyjny. Po wy-
mianie takiego zaworu konieczne
jest zarejestrowanie kodu czujnika
ciÊnienia i przekaênika sygna∏u.
Aby zarejestrowaç kody identyfika-
cyjne, nale˝y wykonaç nast´pujàce
czynnoÊci:
1Zatrzymaç samochód w bez-
piecznym miejscu, odczekaç
20 minut lub d∏u˝ej i uruchomiç
hybrydowy uk∏ad nap´dowy.2Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
a nast´pnie wybraç .
3Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Ustawienia pojazdu”,
a nast´pnie przytrzymaç
wciÊni´ty przycisk .
4Nacisnàç przycisk lub ,
sterowania zespo∏em wskaêników,
wybraç „TPWS”, a nast´pnie
nacisnàç przycisk .
5Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Ident. poszcz. kó∏ i po∏o-
˝eƒ”. Nast´pnie przytrzymaç wci-
Êni´ty przycisk do czasu, a˝
lampka ostrzegawcza ciÊnienia
w ogumieniu mignie wolno 3 razy.
Tryb zmiany zestawu kó∏ zostanie w∏à-
czony i rozpocznie si´ rejestracja.
Na wyÊwietlaczu wielofunkcyjnym poja-
wi si´ komunikat.
Podczas rejestracji lampka ostrzegaw-
cza ciÊnienia w ogumieniu b´dzie mi-
gaç przez oko∏o 1 minut´, a nast´pnie
zaÊwieci si´ na sta∏e, a na wyÊwietla-
czu wielofunkcyjnym wyÊwietli si´ „- - ”
zamiast war toÊci ciÊnienia dla ka˝dej
opony.
4707-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zarejestrowanie kodów
identyfikacyjnych
OSTRZE˚ENIE
Kalibracja uk∏adu monitorowania
ciÊnienia w ogumieniu
Nie nale˝y rozpoczynaç kalibracji
uk∏adu monitorowania ciÊnienia
w ogumieniu bez uprzedniego dopro-
wadzenia do prawid∏owej war toÊci ci-
Ênienia w ogumieniu. W przeciwnym
razie lampka ostrzegawcza ciÊnienia
w ogumieniu mo˝e reagowaç w spo-
sób nieprawid∏owy, nie sygnalizujàc
spadku ciÊnienia lub mo˝e zaÊwieciç
si´ mimo jego prawid∏owej war toÊci.
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 470

Sprawdziç moc wymienianej ˝arówki.
(
S. 565)
óZewn´trzne lusterka wsteczne
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
óZ ty∏u
Tylne kierunkowskazy
Âwiat∏o cofania
Âwiat∏a, których wymian´ nale-
˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi
Âwiat∏a g∏ówne
Przednie kierunkowskazy
Âwiat∏a do jazdy dziennej
Przednie Êwiat∏a pozycyjne
Przednie Êwiat∏a przeciwmgielne
Boczne kierunkowskazy
Tylne Êwiat∏a pozycyjne
Âwiat∏a hamowania
Tylne Êwiat∏o przeciwmgielne
Górne Êwiat∏o hamowania
OÊwietlenie tablicy rejestracyjnej
Âwiat∏a LED
Âwiat∏a inne ni˝ wymienione poni˝ej
sk∏adajà si´ z zespo∏u pó∏przewodniko-
wych diod Êwiecàcych (LED). W razie
przepalenia którejkolwiek diody nale˝y
zwróciç si´ do autoryzowanej stacji ob-
s∏ugi Toyoty lub innego specjalistyczne-
go warsztatu w celu wymiany Êwiat∏a.
Tylne kierunkowskazy
Âwiat∏o cofania
Lampki oÊwietlenia pod∏o˝a (w nie-
których wersjach)
B
A
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie491
7

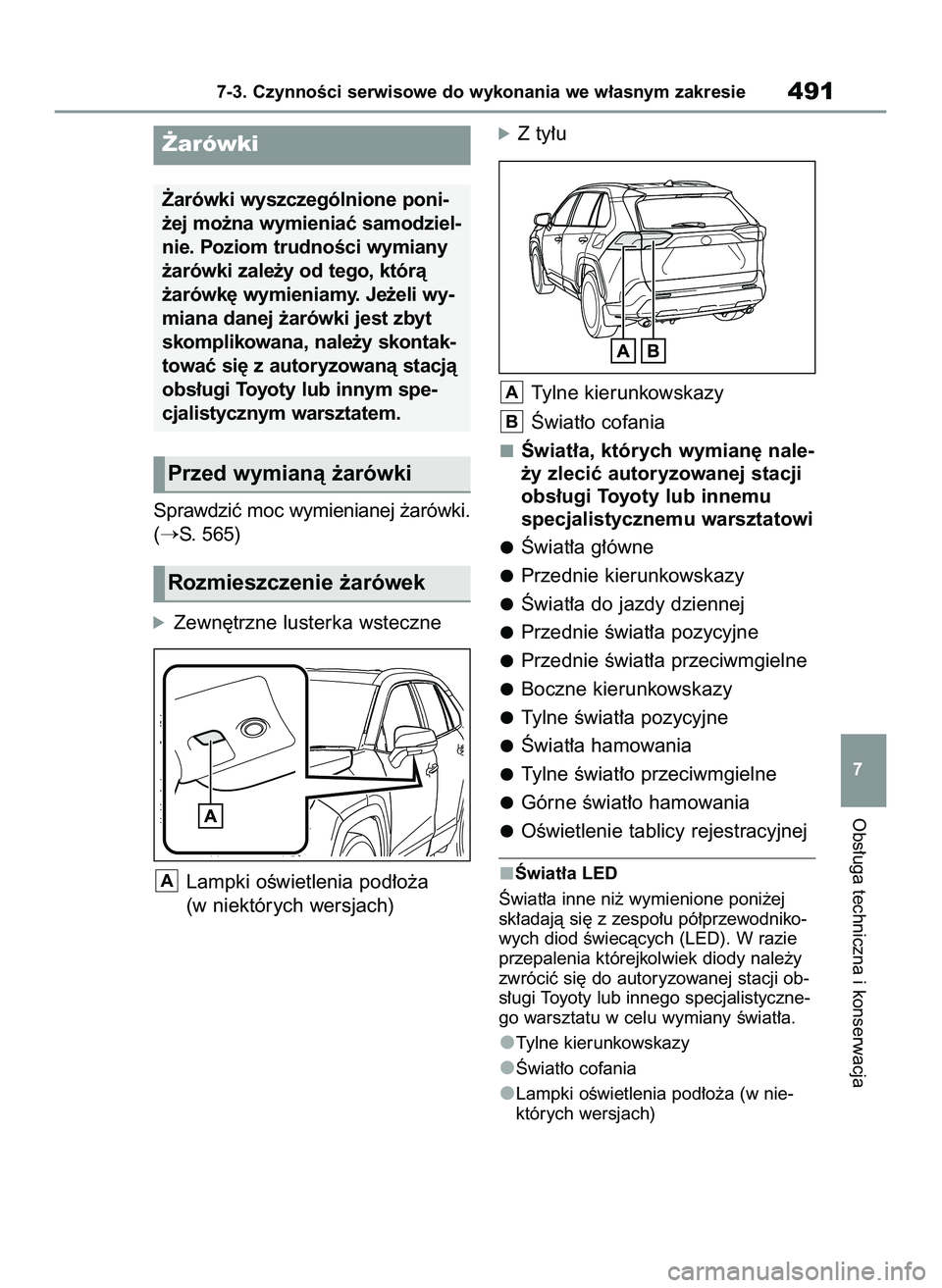

˚arówki
˚arówki wyszczególnione poni-
˝ej mo˝na wymieniaç samodziel-
nie. Poziom trudnoÊci wymiany
˝arówki zale˝y od tego, którà
˝arówk´ wymieniamy. Je˝eli wy-
miana danej ˝arówki jest zbyt
skomplikowana, nale˝y skontak-
towaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 491

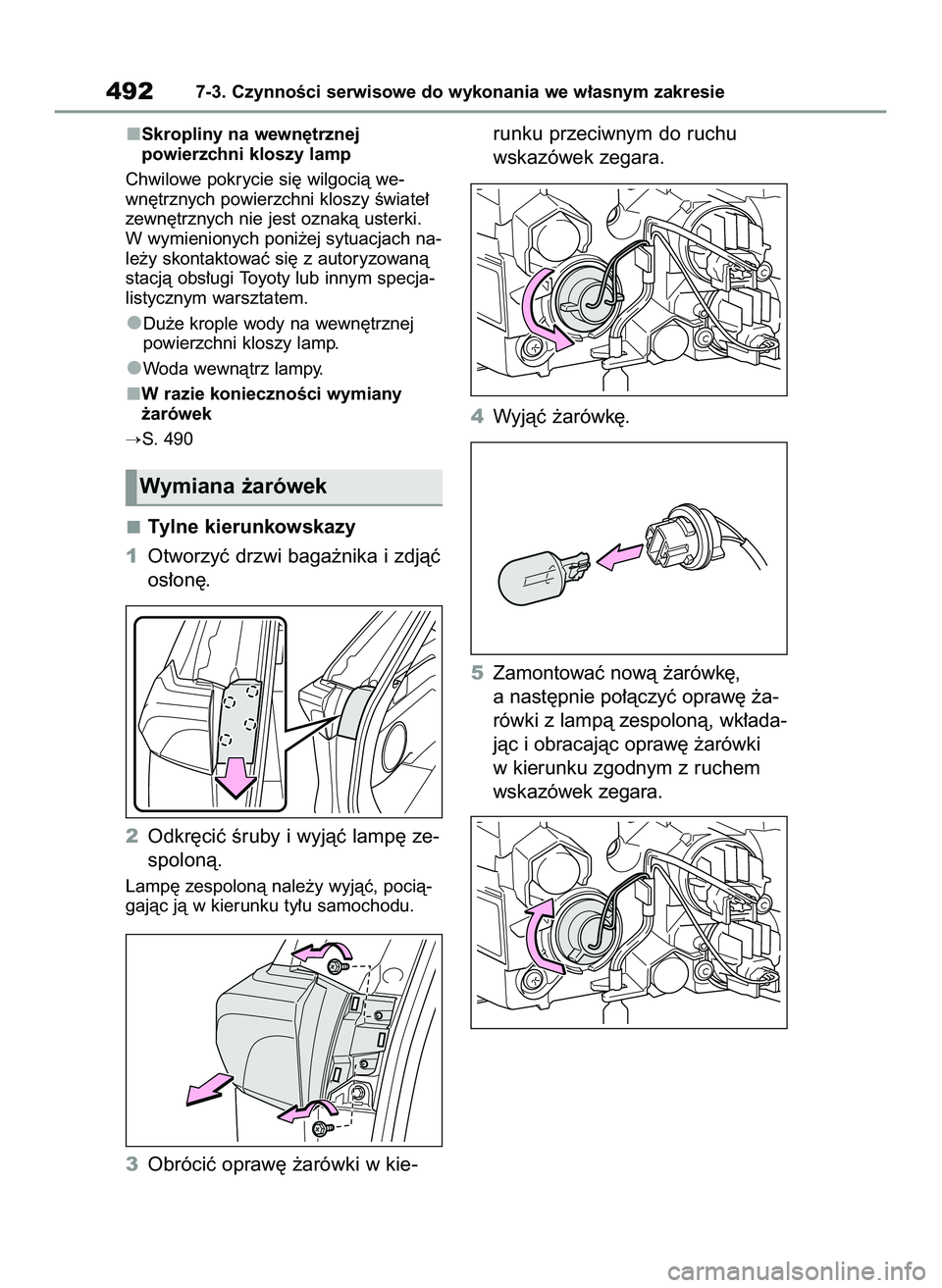

Skropliny na wewn´trznej
powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià we-
wn´trznych powierzchni kloszy Êwiate∏
zewn´trznych nie jest oznakà usterki.
W wymienionych poni˝ej sytuacjach na-
le˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
Du˝e krople wody na wewn´trznej
powierzchni kloszy lamp.
Woda wewnàtrz lampy.
W razie koniecznoÊci wymiany
˝arówek
S. 490
Tylne kierunkowskazy
1Otworzyç drzwi baga˝nika i zdjàç
os∏on´.
2Odkr´ciç Êruby i wyjàç lamp´ ze-
spolonà.
Lamp´ zespolonà nale˝y wyjàç, pocià-
gajàc jà w kierunku ty∏u samochodu.
3Obróciç opraw´ ˝arówki w kie-runku przeciwnym do ruchu
wskazówek zegara.
4Wyjàç ˝arówk´.
5Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opraw´ ˝a-
rówki z lampà zespolonà, wk∏ada-
jàc i obracajàc opraw´ ˝arówki
w kierunku zgodnym z ruchem
wskazówek zegara.
4927-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana ˝arówek
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 492

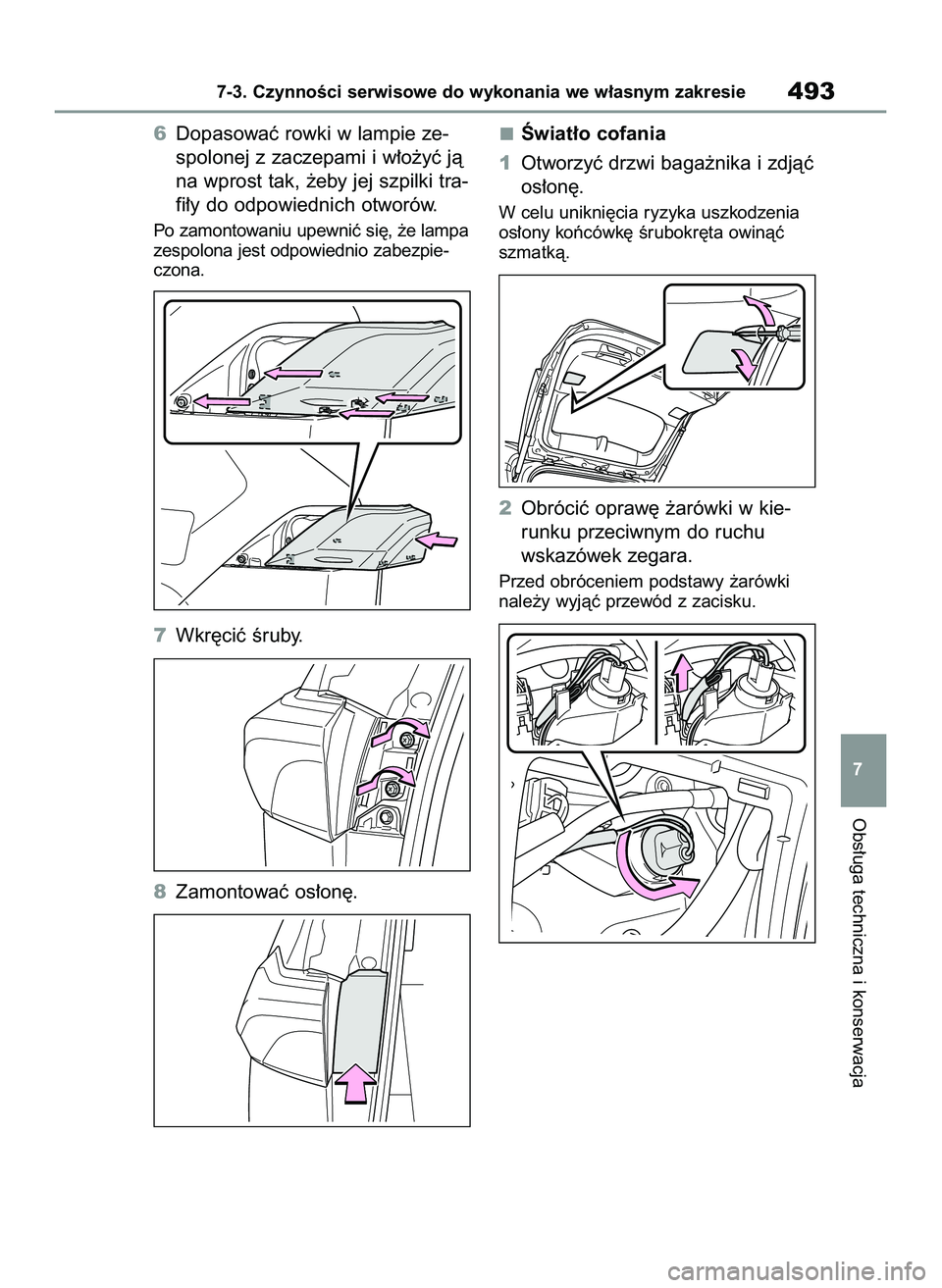

6Dopasowaç rowki w lampie ze-
spolonej z zaczepami i w∏o˝yç jà
na wprost tak, ˝eby jej szpilki tra-
fi∏y do odpowiednich otworów.
Po zamontowaniu upewniç si´, ˝e lampa
zespolona jest odpowiednio zabezpie-
czona.
7Wkr´ciç Êruby.
8Zamontowaç os∏on´.Âwiat∏o cofania
1Otworzyç drzwi baga˝nika i zdjàç
os∏on´.
W celu unikni´cia ryzyka uszkodzenia
os∏ony koƒcówk´ Êrubokr´ta owinàç
szmatkà.
2Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
Przed obróceniem podstawy ˝arówki
nale˝y wyjàç przewód z zacisku.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie493
7
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 493

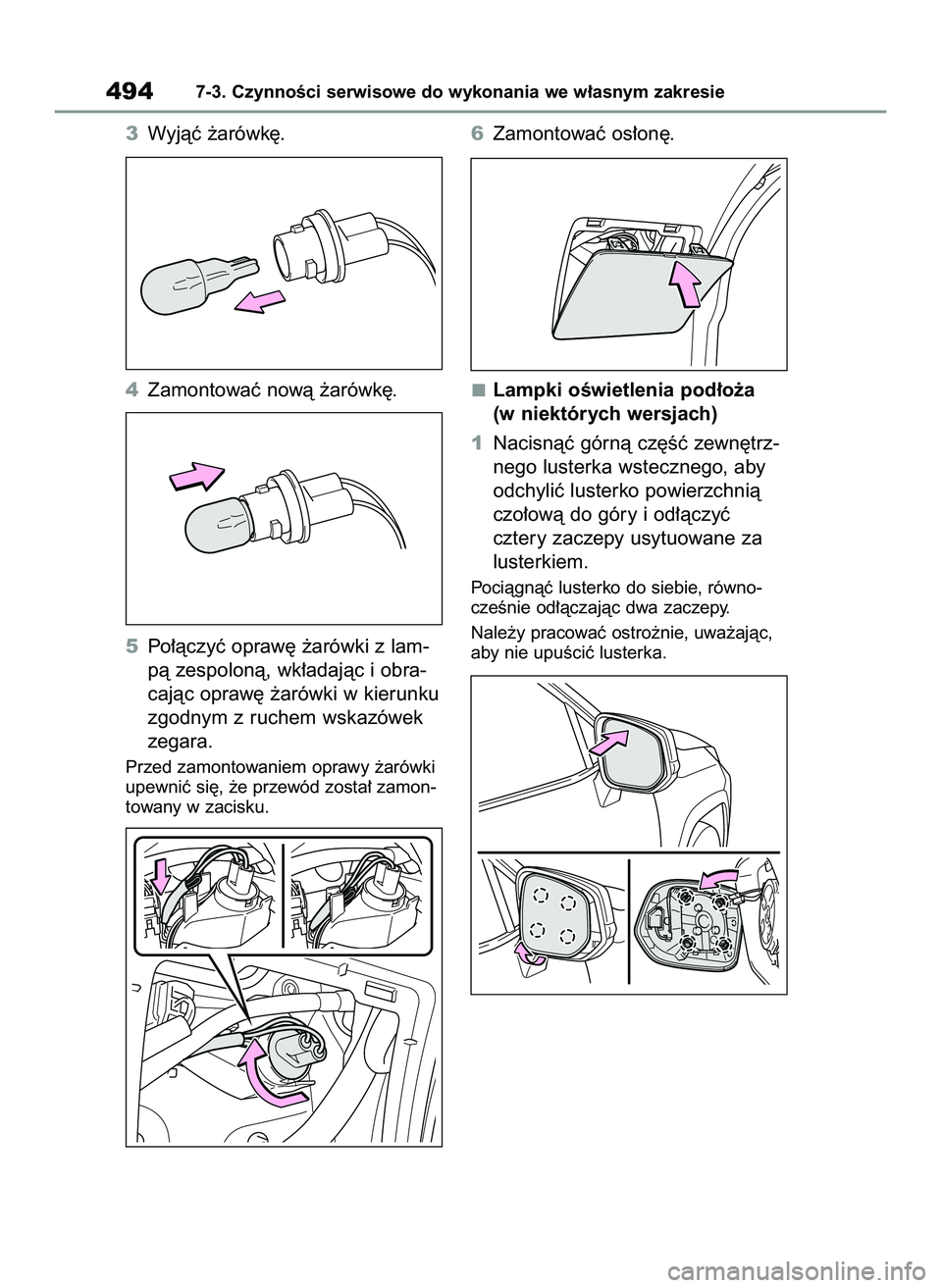

3Wyjàç ˝arówk´.
4Zamontowaç nowà ˝arówk´.
5Po∏àczyç opraw´ ˝arówki z lam-
pà zespolonà, wk∏adajàc i obra-
cajàc opraw´ ˝arówki w kierunku
zgodnym z ruchem wskazówek
zegara.
Przed zamontowaniem oprawy ˝arówki
upewniç si´, ˝e przewód zosta∏ zamon-
towany w zacisku.
6Zamontowaç os∏on´.
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
1Nacisnàç górnà cz´Êç zewn´trz-
nego lusterka wstecznego, aby
odchyliç lusterko powierzchnià
czo∏owà do góry i od∏àczyç
cztery zaczepy usytuowane za
lusterkiem.
Pociàgnàç lusterko do siebie, równo-
czeÊnie od∏àczajàc dwa zaczepy.
Nale˝y pracowaç ostro˝nie, uwa˝ajàc,
aby nie upuÊciç lusterka.
4947-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
59 RAV4 Plug In HV OM42E34E 12/12/21 5:59 PM Page 494
