TOYOTA RAV4 PLUG-IN HYBRID 2022 Manual del propietario (in Spanish)

179
3 3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
■Si se pueden cambiar las unidades de
medida del velocímetro (si el vehículo
dispone de ello)
Las otras unidades de medida también se
visualizan según se muestra en las ilustracio-
nes.
Velocímetro analógico
Velocímetro digital
■Indicador del sistema híbrido
El contenido de la pantalla del indicador del
sistema híbrido es diferente en modo EV y
modo HV.
Zona READY OFF
Indica que el sistema híbrido no está en fun-cionamiento.
Zona de carga
Muestra el estado de la regeneración
*. La
energía regenerada se utilizará para cargar
la batería híbrida (batería de tracción).
Zona Eco
Indica que se está conduciendo el vehículo
de forma respetuosa con el medio ambiente.
Puede lograr una conducción más respe-
tuosa con el medio ambiente manteniendo la
aguja del indicador dentro de la zona Eco.
Zona de potencia
Indica que se ha superado el margen de con-
ducción respetuosa con el medio ambiente
(en conducción a plena potencia, etc.).
Zona de conducción EV (modo EV o
modo AUTO EV/HV)
Indica que se conduce el vehículo utilizando
únicamente el motor eléctrico (motor de trac-
ción).
Zona Eco híbrida (modo HV)
Indica que la potencia del motor de gasolina
no se utiliza muy a menudo.
El motor de gasolina se detiene y arranca
automáticamente en distintas situaciones.
*: En este manual, el término “regeneración”
hace referencia a la conversión de la ener-
gía generada por el movimiento del vehí-
culo en energía eléctrica.
En la situación siguiente, el indicador del sis-
tema híbrido no funciona.
●El indicador luminoso “READY” no está
encendido.
●La palanca de cambios está en un rango
distinto de D o S.
■Visualización de la temperatura exterior
●En las situaciones siguientes, puede que
A
B
A
B
C
D
E
F

1803-1. Grupo de instrumentos
no se visualice la temperatura exterior correcta o que la pantalla tarde más tiempo de lo normal en cambiar.
• Con el vehículo parado (incluso cuando se utiliza “My Room Mode”) o al conducir a velocidad reducida (inferior a 20 km/h
[12 mph]) • Cuando la temperatura exterior cambia de repente (al entrar o salir de un garaje,
túnel, etc.)
●Si aparece “--” o “E”, es posible que el sis-
tema tenga alguna avería. Lleve su vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cuali- ficado.
●Muestra la temperatura exterior en el inter-valo de -40 °C (-40 °F) a 50 °C (122 °F).
●Si la temperatura ex terior es de aproxima-
damente 3 °C (37 °F) o menos, el indica-
dor parpadeará durante unos
10 segundos y luego permanecerá encen-
dido.
■Pantalla de cristal líquido
 P.182
■Personalización
La configuración (p. ej. de la visualización de
instrumentos) se puede cambiar en la panta-
lla de la pantalla de información múltiple.
( P.188)
Los elementos del cuentakilómetros, el
cuentakilómetros parcial A, el cuentaki-
lómetros parcial B y la luminosidad de
las luces del grupo de instrumentos se
cambian pulsando el interruptor
“ODO TRIP”.
 Cuando se visualiza el cuentakiló-
metros parcial, al pulsar y mantener
pulsado el interruptor se reiniciará el
cuentakilómetros parcial.
 Cuando se muestra la pantalla de
control de la iluminación del grupo
ADVERTENCIA
■Utilización de la pantalla de informa-
ción a bajas temperaturas
Deje que el interior del vehículo se caliente antes de usar la pantalla de cristal líquido. A temperaturas extremadamente
bajas, es posible que el monitor de visuali- zación responda con lentitud y tarde un poco en mostrar los cambios realizados.
Por ejemplo, hay un lapso de tiempo entre
el cambio de marcha realizado por el con- ductor y la visualización del rango de mar-chas en la pantalla. Este lapso de tiempo
podría hacer que el conductor cambie de nuevo a una marcha inferior, lo que puede causar un frenado del motor rápido y
excesivo y, posiblemente, un accidente con lesiones graves o incluso mortales.
AVISO
■Para evitar daños en el motor y sus componentes
●Si se muestra “Temper. alta refriger. motor. Deténgase en lugar seguro. Ver
manual.” en la pantalla de información múltiple, el motor podría estar recalen-tándose. En tal caso, detenga el vehí-
culo inmediatamente en un lugar seguro e inspeccione el motor cuando se haya enfriado totalmente. ( P.567)
Utilización del interruptor
“ODO TRIP”

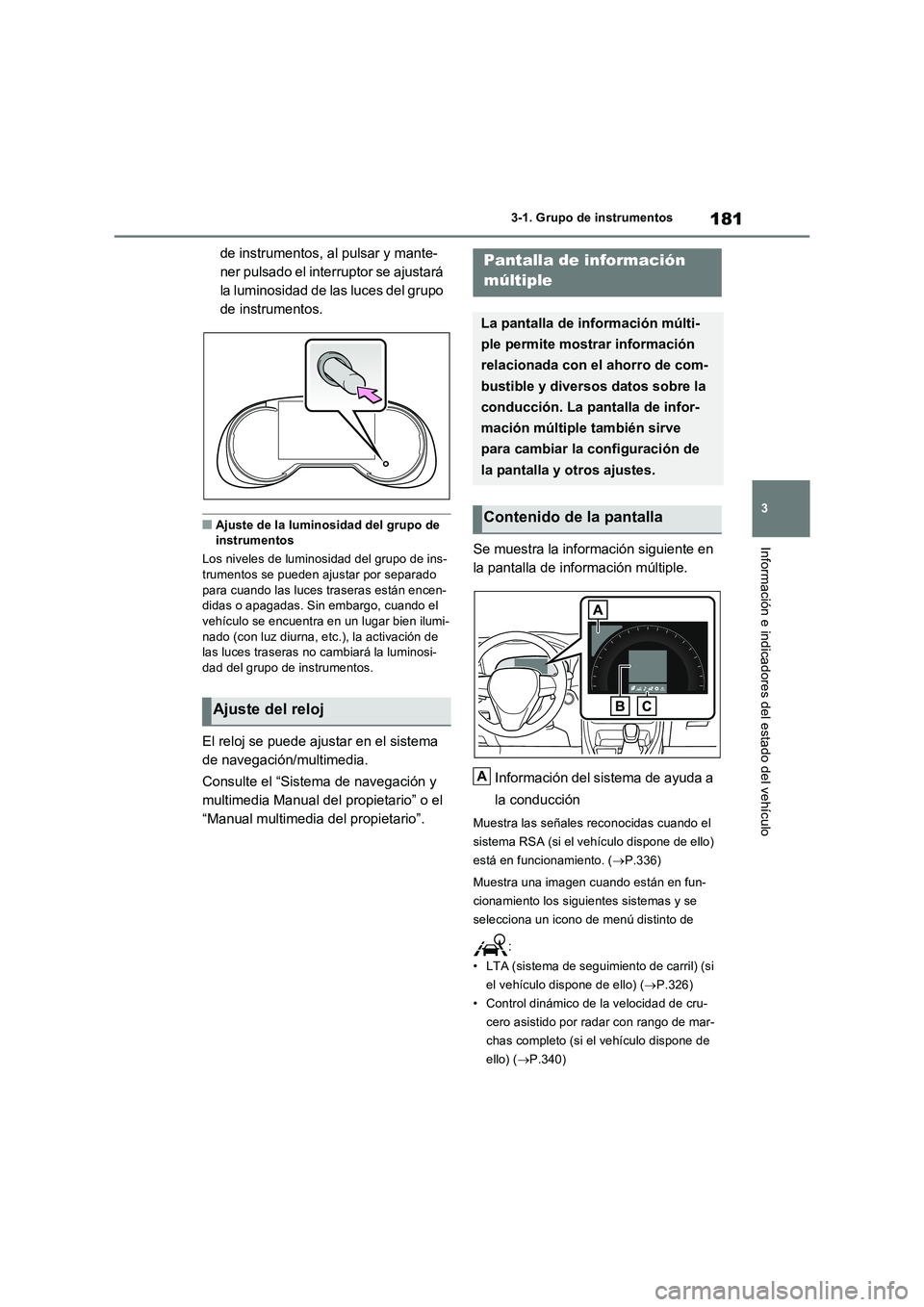

181
3
3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
de instrumentos, al pulsar y mante-
ner pulsado el interruptor se ajustará
la luminosidad de las luces del grupo
de instrumentos.
■Ajuste de la luminosidad del grupo de instrumentos
Los niveles de luminosidad del grupo de ins-
trumentos se pueden ajustar por separado para cuando las luces traseras están encen-didas o apagadas. Sin embargo, cuando el
vehículo se encuentra en un lugar bien ilumi- nado (con luz diurna, etc.), la activación de las luces traseras no cambiará la luminosi-
dad del grupo de instrumentos.
El reloj se puede ajustar en el sistema
de navegación/multimedia.
Consulte el “Sistema de navegación y
multimedia Manual del propietario” o el
“Manual multimedia del propietario”.
Se muestra la información siguiente en
la pantalla de información múltiple.
Información del sistema de ayuda a
la conducción
Muestra las señales reconocidas cuando el
sistema RSA (si el vehículo dispone de ello)
está en funcionamiento. ( P.336)
Muestra una imagen cuando están en fun-
cionamiento los siguientes sistemas y se
selecciona un icono de menú distinto de
:
• LTA (sistema de seguimiento de carril) (si
el vehículo dispone de ello) ( P.326)
• Control dinámico de la velocidad de cru-
cero asistido por radar con rango de mar-
chas completo (si el vehículo dispone de
ello) ( P.340)
Ajuste del reloj
Pantalla de información
múltiple
La pantalla de información múlti-
ple permite mostrar información
relacionada con el ahorro de com-
bustible y diversos datos sobre la
conducción. La pantalla de infor-
mación múltiple también sirve
para cambiar la configuración de
la pantalla y otros ajustes.
Contenido de la pantalla
A

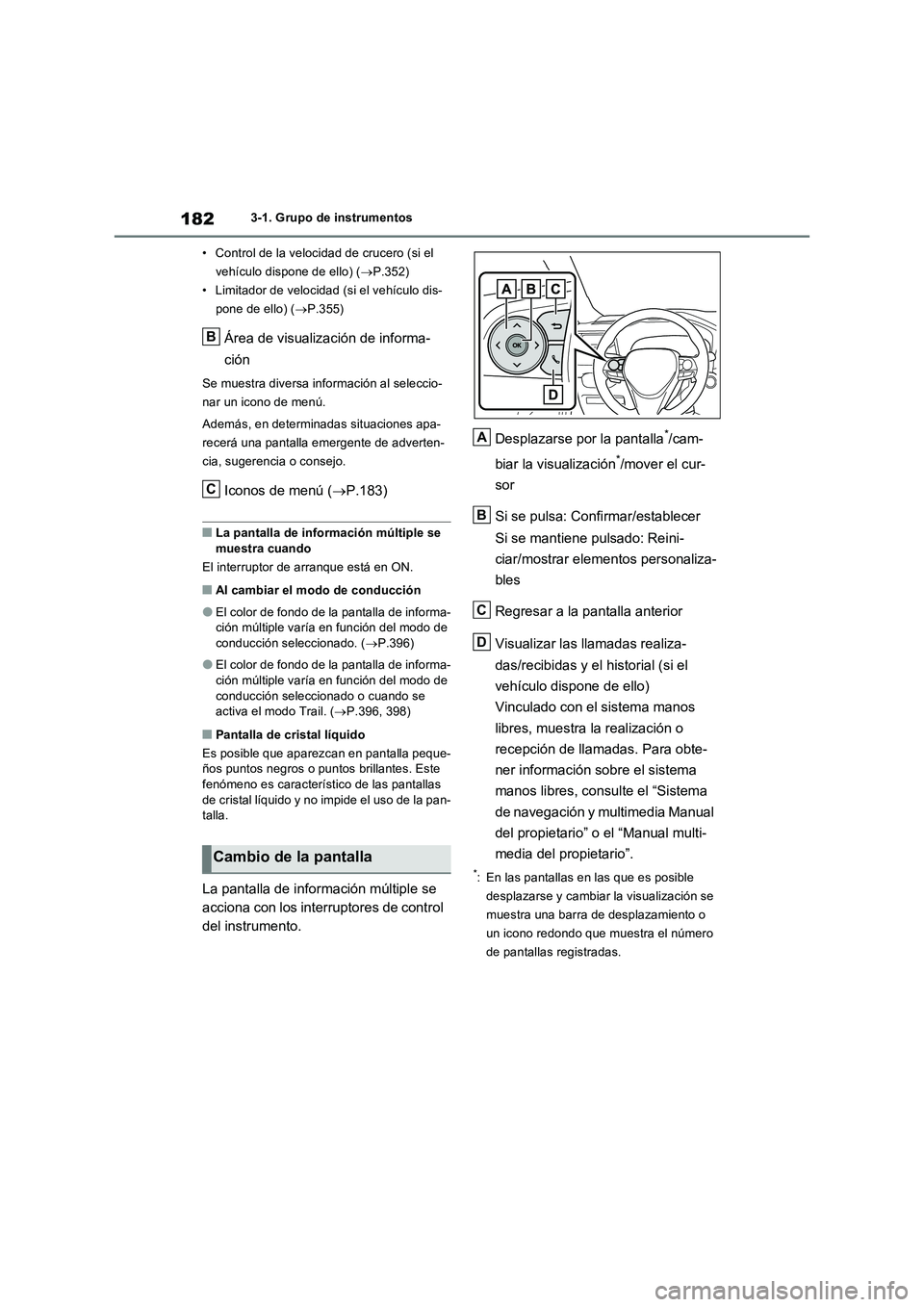

1823-1. Grupo de instrumentos
• Control de la velocidad de crucero (si el
vehículo dispone de ello) (P.352)
• Limitador de velocidad (si el vehículo dis-
pone de ello) (P.355)
Área de visualización de informa-
ción
Se muestra diversa información al seleccio-
nar un icono de menú.
Además, en determinadas situaciones apa-
recerá una pantalla emergente de adverten-
cia, sugerencia o consejo.
Iconos de menú (P.183)
■La pantalla de información múltiple se
muestra cuando
El interruptor de arranque está en ON.
■Al cambiar el modo de conducción
●El color de fondo de la pantalla de informa-
ción múltiple varía en función del modo de
conducción seleccionado. (P.396)
●El color de fondo de la pantalla de informa-
ción múltiple varía en función del modo de
conducción seleccionado o cuando se
activa el modo Trail. (P.396, 398)
■Pantalla de cristal líquido
Es posible que aparezcan en pantalla peque-
ños puntos negros o puntos brillantes. Este
fenómeno es característico de las pantallas
de cristal líquido y no impide el uso de la pan-
talla.
La pantalla de información múltiple se
acciona con los interruptores de control
del instrumento.Desplazarse por la pantalla
*/cam-
biar la visualización
*/mover el cur-
sor
Si se pulsa: Confirmar/establecer
Si se mantiene pulsado: Reini-
ciar/mostrar elementos personaliza-
bles
Regresar a la pantalla anterior
Visualizar las llamadas realiza-
das/recibidas y el historial (si el
vehículo dispone de ello)
Vinculado con el sistema manos
libres, muestra la realización o
recepción de llamadas. Para obte-
ner información sobre el sistema
manos libres, consulte el “Sistema
de navegación y multimedia Manual
del propietario” o el “Manual multi-
media del propietario”.
*: En las pantallas en las que es posible
desplazarse y cambiar la visualización se
muestra una barra de desplazamiento o
un icono redondo que muestra el número
de pantallas registradas.
Cambio de la pantalla
B
C
A
B
C
D

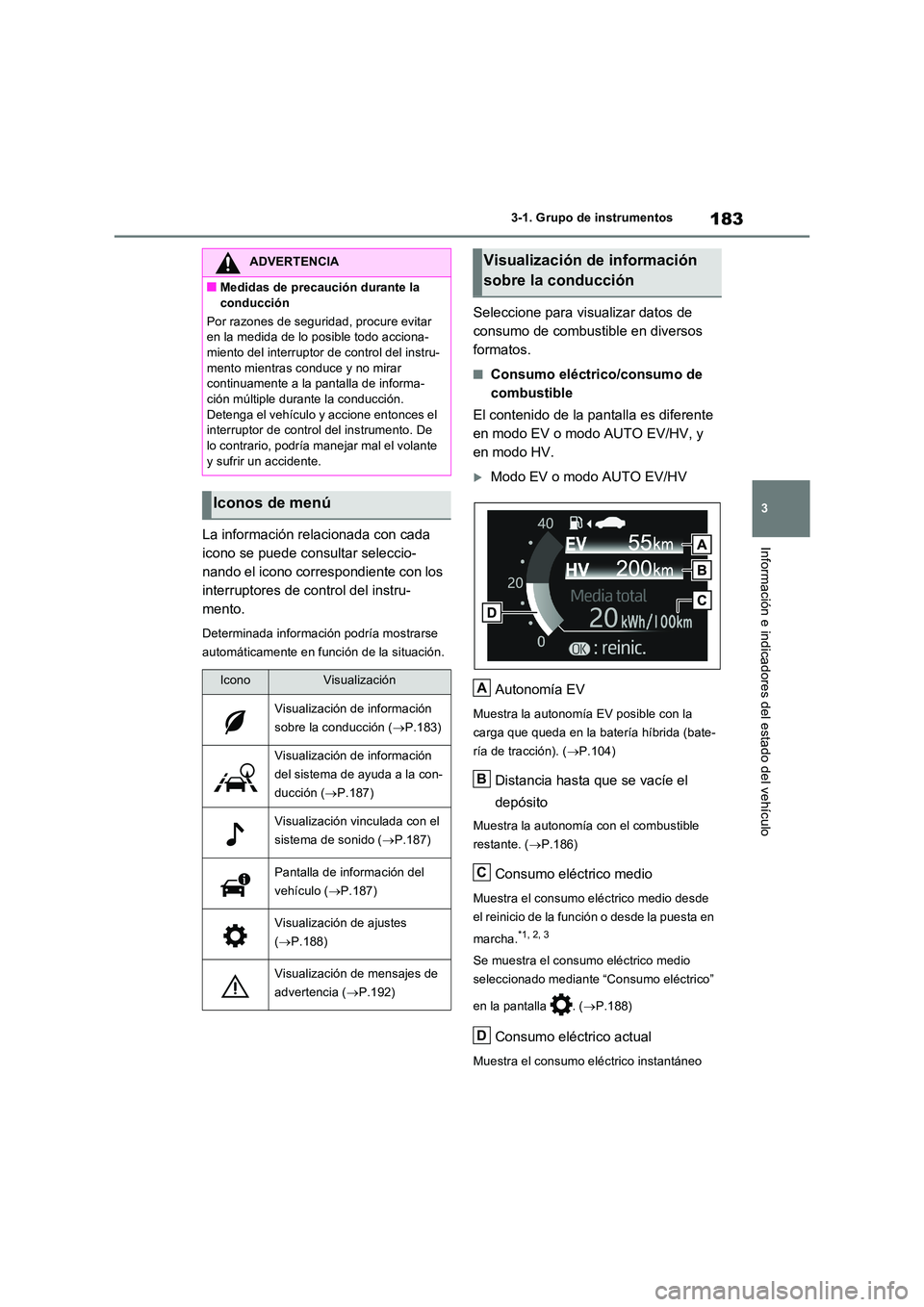

183
3
3-1. Grupo de instrumentos
Información e indicadores del estado del vehículoLa información relacionada con cada
icono se puede consultar seleccio-
nando el icono correspondiente con los
interruptores de control del instru-
mento.
Determinada información podría mostrarse
automáticamente en función de la situación.
Seleccione para visualizar datos de
consumo de combustible en diversos
formatos.
■Consumo eléctrico/consumo de
combustible
El contenido de la pantalla es diferente
en modo EV o modo AUTO EV/HV, y
en modo HV.
Modo EV o modo AUTO EV/HV
Autonomía EV
Muestra la autonomía EV posible con la
carga que queda en la batería híbrida (bate-
ría de tracción). ( P.104)
Distancia hasta que se vacíe el
depósito
Muestra la autonomía con el combustible
restante. ( P.186)
Consumo eléctrico medio
Muestra el consumo eléctrico medio desde
el reinicio de la función o desde la puesta en
marcha.*1, 2, 3
Se muestra el consumo eléctrico medio
seleccionado mediante “Consumo eléctrico”
en la pantalla . ( P.188)
Consumo eléctrico actual
Muestra el consumo eléctrico instantáneo
ADVERTENCIA
■Medidas de precaución durante la
conducción
Por razones de seguridad, procure evitar en la medida de lo posible todo acciona-miento del interruptor de control del instru-
mento mientras conduce y no mirar continuamente a la pantalla de informa-ción múltiple durante la conducción.
Detenga el vehículo y accione entonces el interruptor de control del instrumento. De lo contrario, podría manejar mal el volante
y sufrir un accidente.
Iconos de menú
IconoVisualización
Visualización de información
sobre la conducción ( P.183)
Visualización de información
del sistema de ayuda a la con-
ducción ( P.187)
Visualización vinculada con el
sistema de sonido ( P.187)
Pantalla de información del
vehículo ( P.187)
Visualización de ajustes
( P.188)
Visualización de mensajes de
advertencia ( P.192)
Visualización de información
sobre la conducción
A
B
C
D

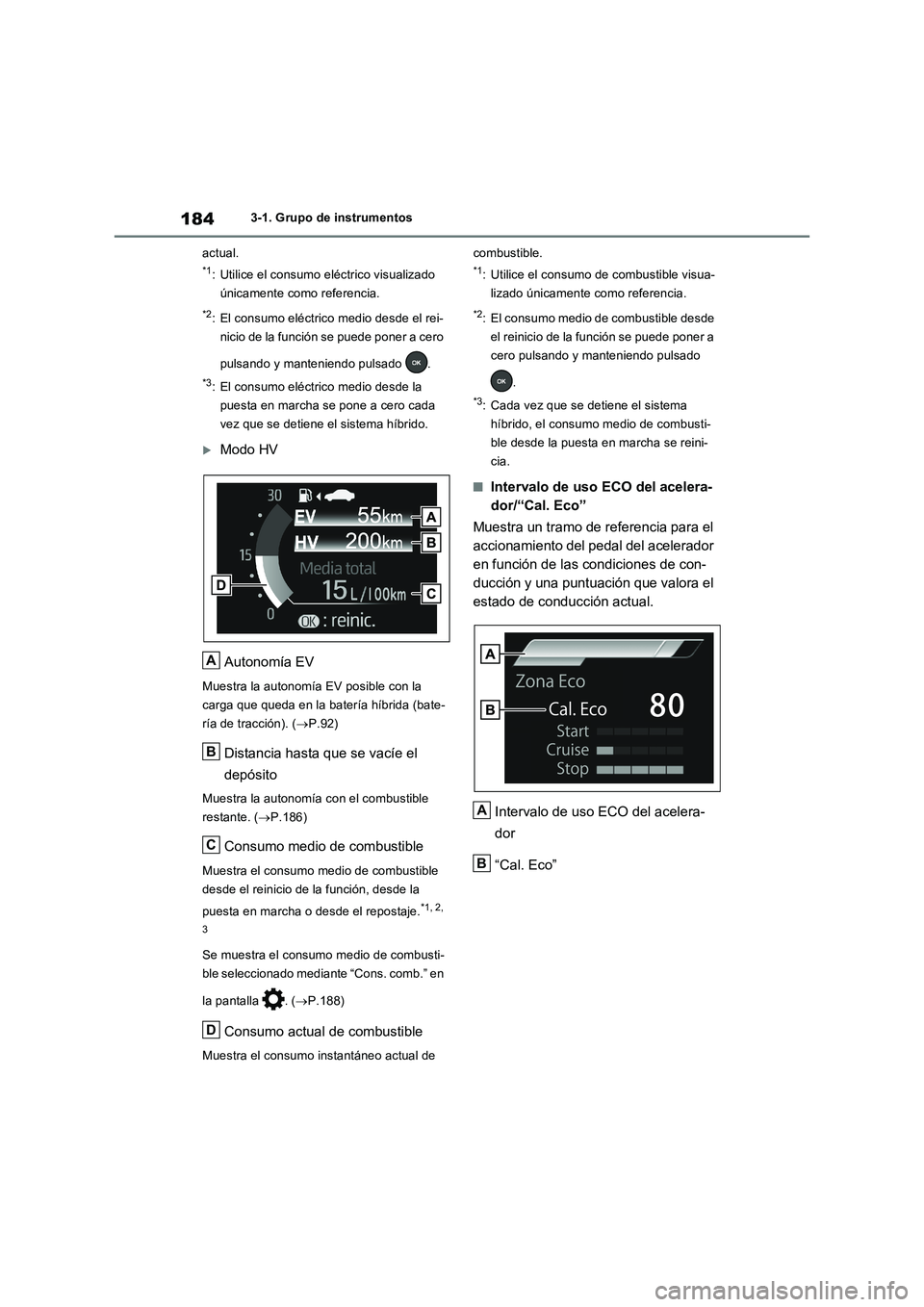

1843-1. Grupo de instrumentos
actual.
*1: Utilice el consumo eléctrico visualizado
únicamente como referencia.
*2: El consumo eléctrico medio desde el rei-
nicio de la función se puede poner a cero
pulsando y manteniendo pulsado .
*3: El consumo eléctrico medio desde la
puesta en marcha se pone a cero cada
vez que se detiene el sistema híbrido.
Modo HV
Autonomía EV
Muestra la autonomía EV posible con la
carga que queda en la batería híbrida (bate-
ría de tracción). (P.92)
Distancia hasta que se vacíe el
depósito
Muestra la autonomía con el combustible
restante. (P.186)
Consumo medio de combustible
Muestra el consumo medio de combustible
desde el reinicio de la función, desde la
puesta en marcha o desde el repostaje.
*1, 2,
3
Se muestra el consumo medio de combusti-
ble seleccionado mediante “Cons. comb.” en
la pantalla . (P.188)
Consumo actual de combustible
Muestra el consumo instantáneo actual de combustible.
*1: Utilice el consumo de combustible visua-
lizado únicamente como referencia.
*2: El consumo medio de combustible desde
el reinicio de la función se puede poner a
cero pulsando y manteniendo pulsado
.
*3: Cada vez que se detiene el sistema
híbrido, el consumo medio de combusti-
ble desde la puesta en marcha se reini-
cia.
■Intervalo de uso ECO del acelera-
dor/“Cal. Eco”
Muestra un tramo de referencia para el
accionamiento del pedal del acelerador
en función de las condiciones de con-
ducción y una puntuación que valora el
estado de conducción actual.
Intervalo de uso ECO del acelera-
dor
“Cal. Eco”
A
B
C
D
A
B

185
3 3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Intervalo de uso ECO del acelerador
Zona ECO
Indica que se está conduciendo el vehículo
de forma respetuosa con el medio ambiente.
Zona de potencia
Indica que se ha superado el margen de
conducción respetuosa con el medio
ambiente (en conducción a plena potencia,
etc.).
Aceleración actual
Tramo de accionamiento de refe-
rencia
Bajo la zona Eco hay una sección azul que
sirve como tramo de referencia para el
accionamiento del pedal del acelerador en
función de las condiciones de conducción,
por ejemplo al arrancar y circular a la veloci-
dad de crucero.
La visualización del intervalo de uso ECO
del acelerador cambia según el estado de la
conducción, por ejemplo si se está arran-
cando o circulando a la velocidad de cru-
cero.
Es más fácil conducir de forma respetuosa
con el medio ambiente si se guía por la
visualización que indica las operaciones del
pedal del acelerador y permanece dentro
del tramo de accionamiento de referencia.
“Cal. Eco”
El estado de conducción para las 3 situaciones siguientes se clasifica en
5 niveles: Aceleración con un inicio de
marcha suave (“Start”), conducción sin
aceleraciones bruscas (“Cruise”) y
parada suave (“Parada”). Cada vez que
se detiene el vehículo, se muestra la
puntuación obtenida con respecto a la
puntuación considerada como perfecta
(100 puntos).
Puntuación obtenida
“Start”
“Cruise”
“Parada”
Durante la conducción, se visualizan
3 situaciones con cada icono respectivo.
Cómo interpretar la visualización de la
barra:
Después de iniciar la marcha, la visualiza-
ción “Cal. Eco” no comienza hasta que la
velocidad del vehículo supera los 20 km/h
(12 mph), aproximadamente.
A
B
C
D
Puntua-
ciónVisualización de barra
Sin cuali-
ficar
Baja
Alta
A
B
C
D

1863-1. Grupo de instrumentos

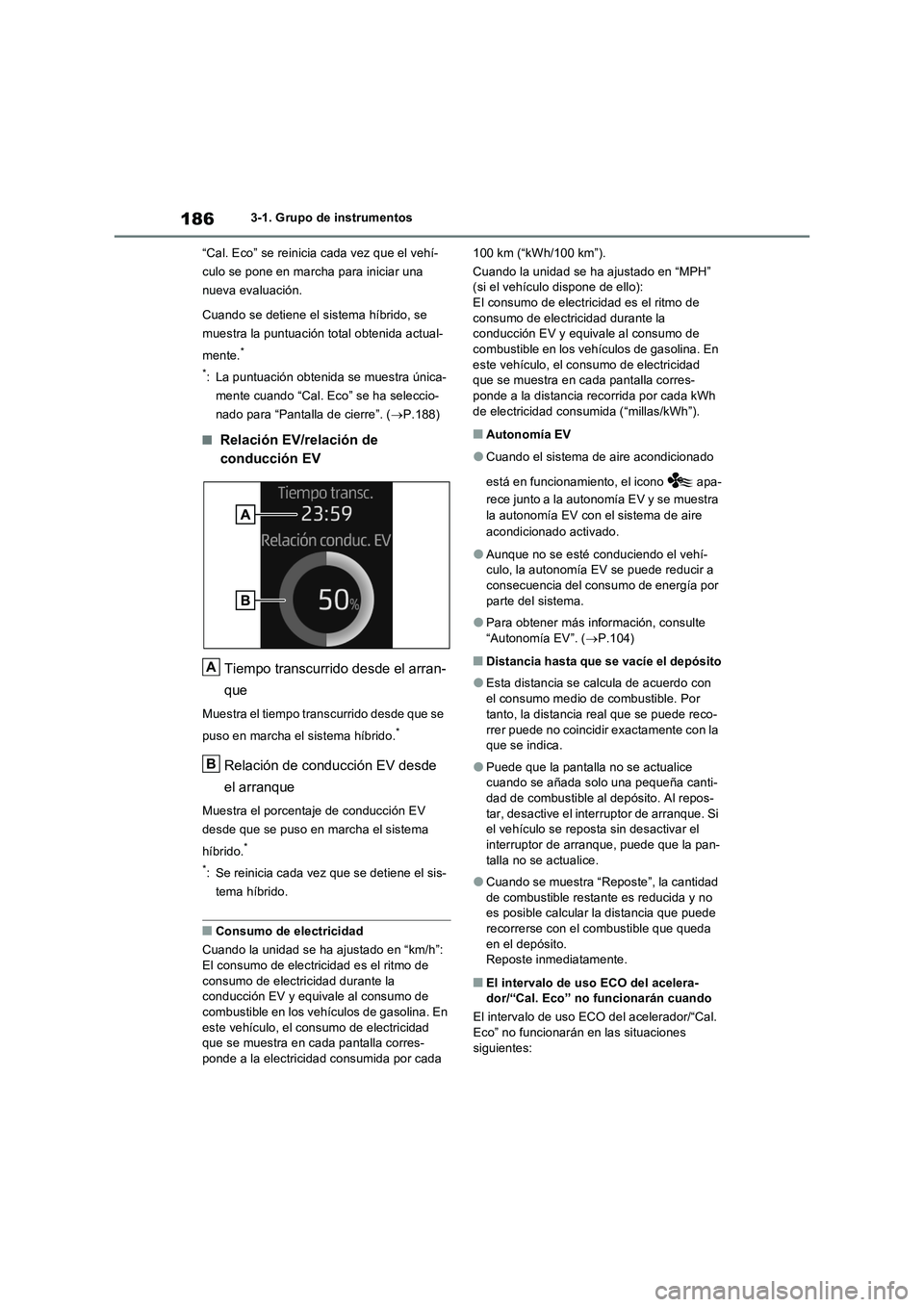

“Cal. Eco” se reinicia cada vez que el vehí-
culo se pone en marcha para iniciar una
nueva evaluación.
Cuando se detiene el sistema híbrido, se
muestra la puntuación total obtenida actual-
mente.
*
*
: La puntuación obtenida se muestra única-
mente cuando “Cal. Eco” se ha seleccio-
nado para “Pantalla de cierre”. (P.188)
■Relación EV/relación de
conducción EV
Tiempo transcurrido desde el arran-
que
Muestra el tiempo transcurrido desde que se
puso en marcha el sistema híbrido.
*
Relación de conducción EV desde
el arranque
Muestra el porcentaje de conducción EV
desde que se puso en marcha el sistema
híbrido.
*
*
: Se reinicia cada vez que se detiene el sis-
tema híbrido.
■Consumo de electricidad
Cuando la unidad se ha ajustado en “km/h”:
El consumo de electricidad es el ritmo de
consumo de electricidad durante la
conducción EV y equivale al consumo de
combustible en los vehículos de gasolina. En
este vehículo, el consumo de electricidad
que se muestra en cada pantalla corres-
ponde a la electricidad consumida por cada 100 km (“kWh/100 km”).
Cuando la unidad se ha ajustado en “MPH”
(si el vehículo dispone de ello):
El consumo de electricidad es el ritmo de
consumo de electricidad durante la
conducción EV y equivale al consumo de
combustible en los vehículos de gasolina. En
este vehículo, el consumo de electricidad
que se muestra en cada pantalla corres-
ponde a la distancia recorrida por cada kWh
de electricidad consumida (“millas/kWh”).
■Autonomía EV
●Cuando el sistema de aire acondicionado
está en funcionamiento, el icono apa-
rece junto a la autonomía EV y se muestra
la autonomía EV con el sistema de aire
acondicionado activado.
●Aunque no se esté conduciendo el vehí-
culo, la autonomía EV se puede reducir a
consecuencia del consumo de energía por
parte del sistema.
●Para obtener más información, consulte
“Autonomía EV”. (P.104)
■Distancia hasta que se vacíe el depósito
●Esta distancia se calcula de acuerdo con
el consumo medio de combustible. Por
tanto, la distancia real que se puede reco-
rrer puede no coincidir exactamente con la
que se indica.
●Puede que la pantalla no se actualice
cuando se añada solo una pequeña canti-
dad de combustible al depósito. Al repos-
tar, desactive el interruptor de arranque. Si
el vehículo se reposta sin desactivar el
interruptor de arranque, puede que la pan-
talla no se actualice.
●Cuando se muestra “Reposte”, la cantidad
de combustible restante es reducida y no
es posible calcular la distancia que puede
recorrerse con el combustible que queda
en el depósito.
Reposte inmediatamente.
■El intervalo de uso ECO del acelera-
dor/“Cal. Eco” no funcionarán cuando
El intervalo de uso ECO del acelerador/“Cal.
Eco” no funcionarán en las situaciones
siguientes:
A
B

187
3 3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo

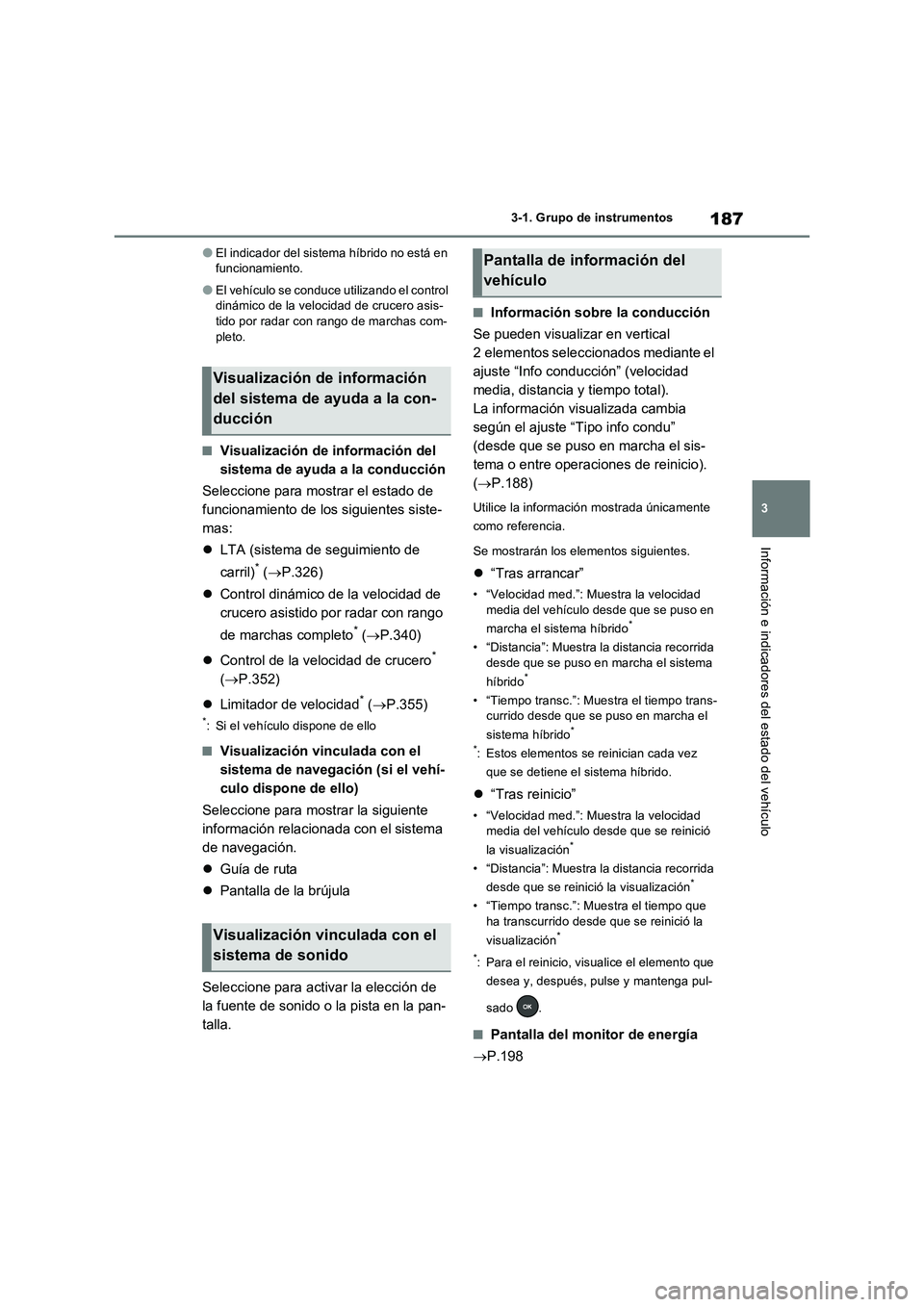

●El indicador del sistema híbrido no está en
funcionamiento.
●El vehículo se conduce utilizando el control
dinámico de la velocidad de crucero asis-
tido por radar con rango de marchas com-
pleto.
■Visualización de información del
sistema de ayuda a la conducción
Seleccione para mostrar el estado de
funcionamiento de los siguientes siste-
mas:
LTA (sistema de seguimiento de
carril)
* (P.326)
Control dinámico de la velocidad de
crucero asistido por radar con rango
de marchas completo
* (P.340)
Control de la velocidad de crucero
*
(P.352)
Limitador de velocidad
* (P.355)
*: Si el vehículo dispone de ello
■Visualización vinculada con el
sistema de navegación (si el vehí-
culo dispone de ello)
Seleccione para mostrar la siguiente
información relacionada con el sistema
de navegación.
Guía de ruta
Pantalla de la brújula
Seleccione para activar la elección de
la fuente de sonido o la pista en la pan-
talla.
■Información sobre la conducción
Se pueden visualizar en vertical
2 elementos seleccionados mediante el
ajuste “Info conducción” (velocidad
media, distancia y tiempo total).
La información visualizada cambia
según el ajuste “Tipo info condu”
(desde que se puso en marcha el sis-
tema o entre operaciones de reinicio).
(P.188)
Utilice la información mostrada únicamente
como referencia.
Se mostrarán los elementos siguientes.
“Tras arrancar”
• “Velocidad med.”: Muestra la velocidad
media del vehículo desde que se puso en
marcha el sistema híbrido
*
• “Distancia”: Muestra la distancia recorrida
desde que se puso en marcha el sistema
híbrido
*
• “Tiempo transc.”: Muestra el tiempo trans-
currido desde que se puso en marcha el
sistema híbrido
*
*
: Estos elementos se reinician cada vez
que se detiene el sistema híbrido.
“Tras reinicio”
• “Velocidad med.”: Muestra la velocidad
media del vehículo desde que se reinició
la visualización
*
• “Distancia”: Muestra la distancia recorrida
desde que se reinició la visualización*
• “Tiempo transc.”: Muestra el tiempo que
ha transcurrido desde que se reinició la
visualización
*
*
: Para el reinicio, visualice el elemento que
desea y, después, pulse y mantenga pul-
sado .
■Pantalla del monitor de energía
P.198
Visualización de información
del sistema de ayuda a la con-
ducción
Visualización vinculada con el
sistema de sonido
Pantalla de información del
vehículo

1883-1. Grupo de instrumentos
■Presión de los neumáticos
P.475
■Visualización del sistema AWD
Visualización de la dirección de los
neumáticos delanteros
Muestra cuánto y en qué dirección se
acciona el volante mediante cambios en los
neumáticos delanteros en la visualización.
Visualización de la distribución de
par
Muestra el estado de tracción de cada rueda
en 6 niveles, de 0 a 5.
Visualización de la fuerza G*
Muestra la cantidad y dirección de fuerza G
aplicada al vehículo mediante cambios en la
posición de la bola en la visualización.
Trayectoria de la fuerza G máxima*
Este elemento está vinculado con la visuali-
zación de la fuerza G y muestra la trayecto-
ria del movimiento previo de la bola.
Pulse y mantenga pulsado para reini-
ciar el registro.
Visualización del giro de las ruedas
Cuando el neumático está girando el icono
de la pantalla cambia de color y parpadea.
*: Este elemento solo se visualiza cuando
está seleccionado el modo de conducción
deportivo.
Los ajustes del vehículo y el contenido
mostrado en la pantalla se pueden
modificar mediante los interruptores de
control del instrumento.
■Procedimiento de ajuste
1Accione o en los interrupto-
res de control del instrumento y
seleccione .
2Accione o en los interrupto-
res de control del instrumento y
seleccione el elemento que desea.
• Si la función se activa o desactiva, o
se modifica el volumen, etc., en la
pantalla de ajustes, el ajuste cambia
cada vez que se pulsa .
• En el caso de las funciones que per-
miten seleccionar distintas opciones
de funcionamiento, contenido de la
pantalla, etc., se puede mostrar la
pantalla de ajustes pulsando y man-
teniendo pulsado . Cuando se
muestre la pantalla de ajustes,
seleccione el ajuste o el valor
(tiempo, etc.) que desea con .
3Una vez modificados los ajustes,
pulse en los interruptores de
control del instrumento.
■ LTA (sistema de seguimiento
de carril) (si el vehículo dispone
de ello) (P.326)
Seleccione para ajustar los siguientes
elementos.
“Centrar trayect.”
Seleccione para habilitar o deshabilitar la
función para mantenerse en el centro del
A
B
C
D
E
Visualización de ajustes
