TOYOTA RAV4 PLUG-IN HYBRID 2022 Manual del propietario (in Spanish)

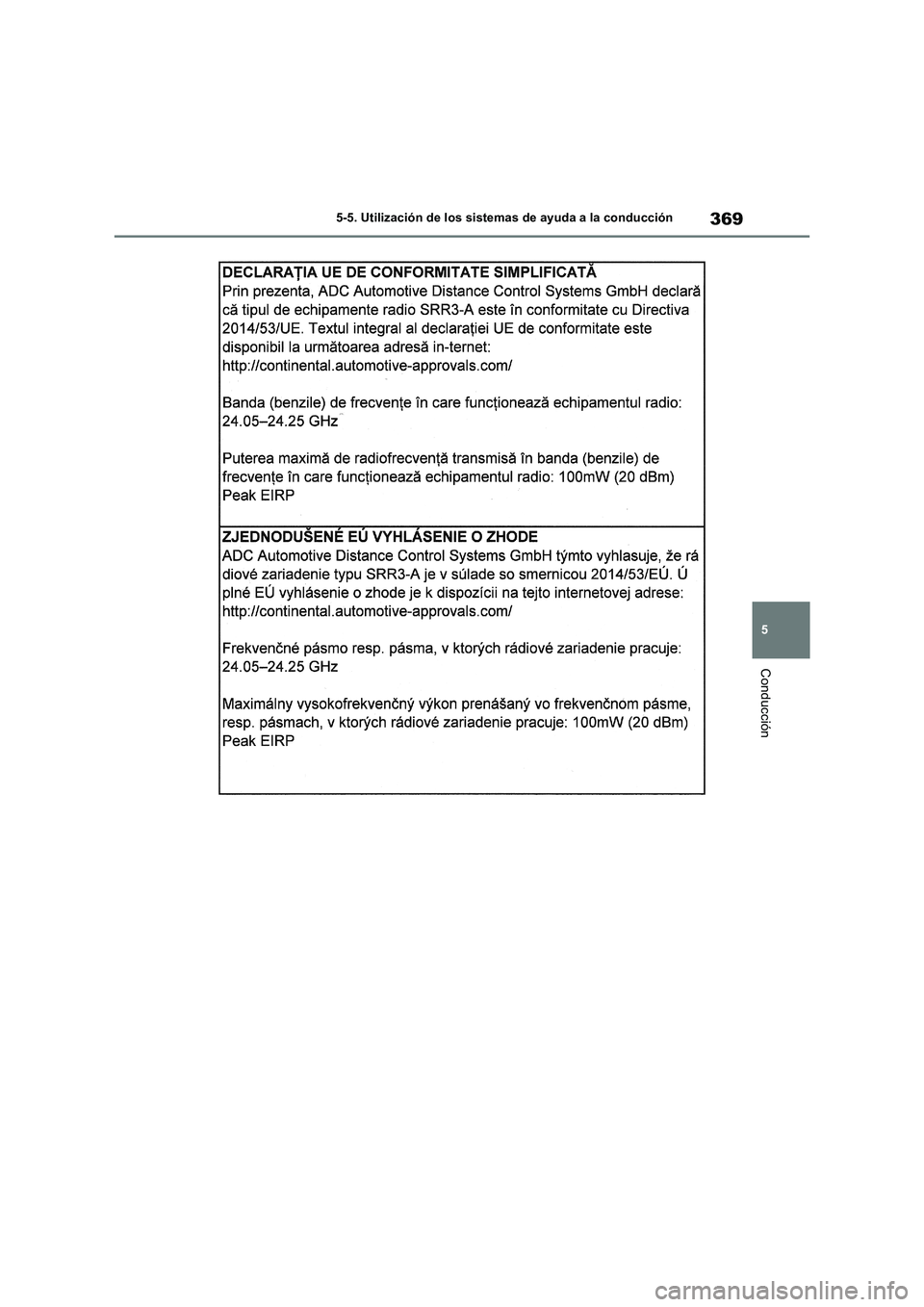

369
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción

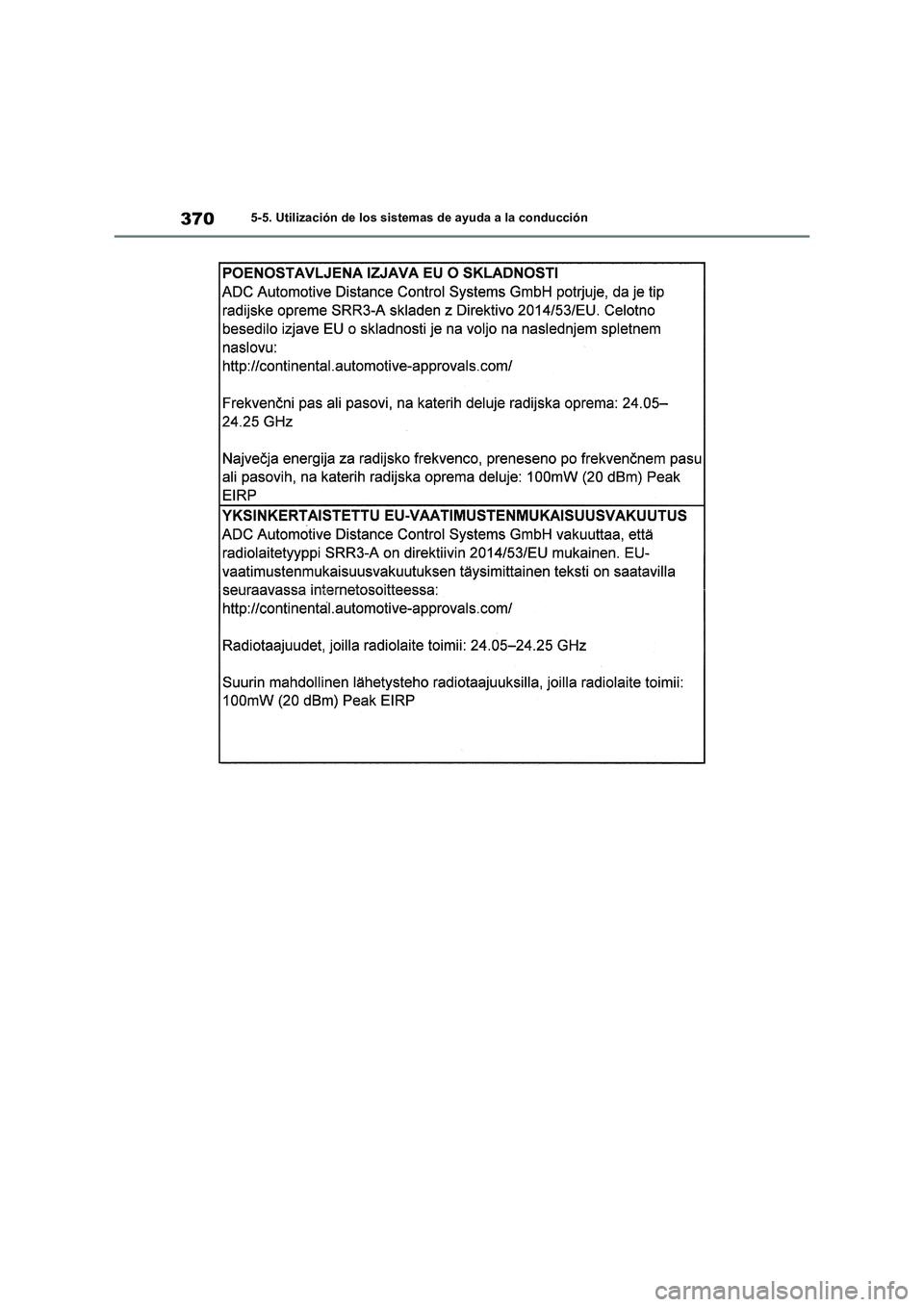

3705-5. Utilización de los sistemas de ayuda a la conducción

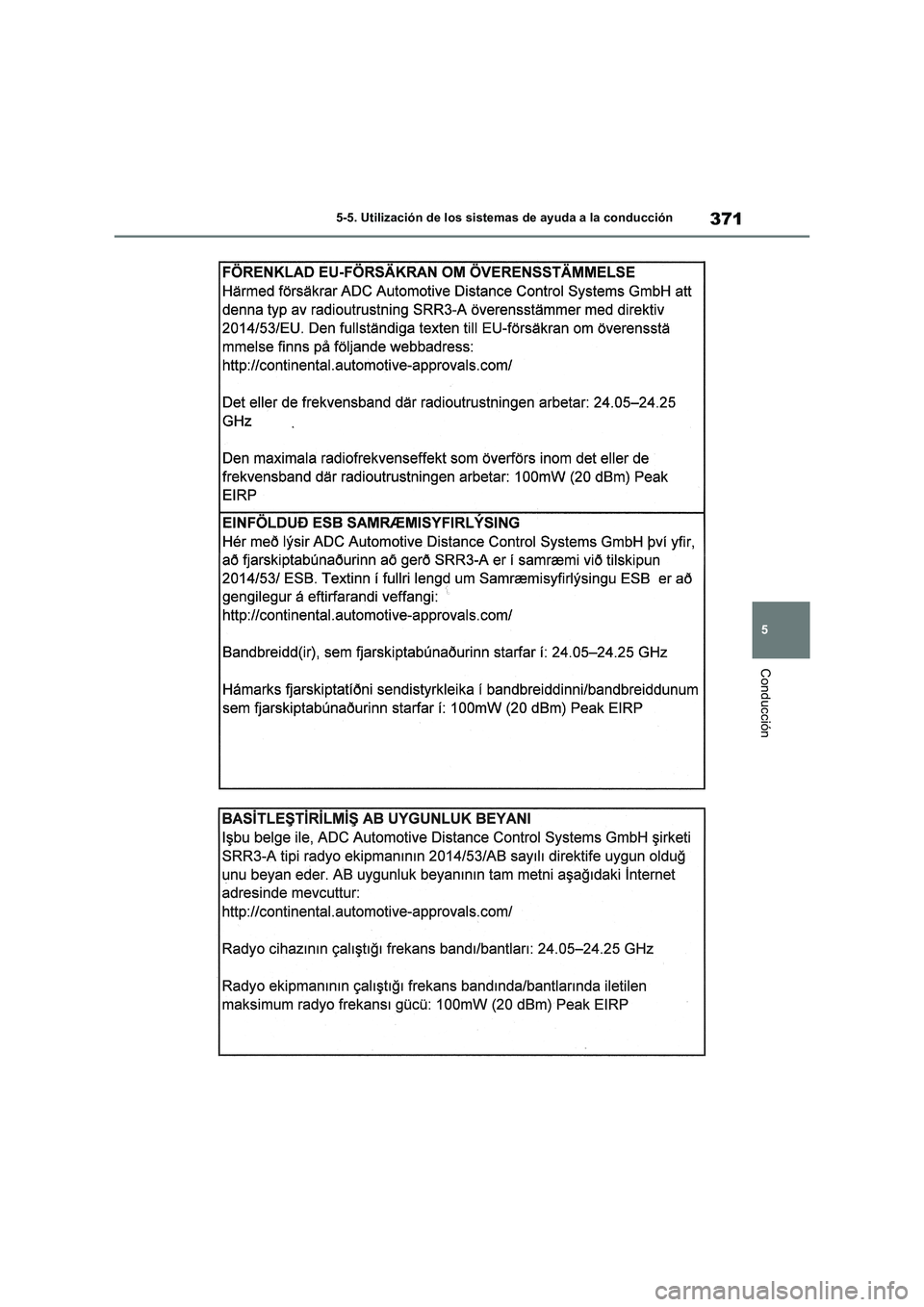

371
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción

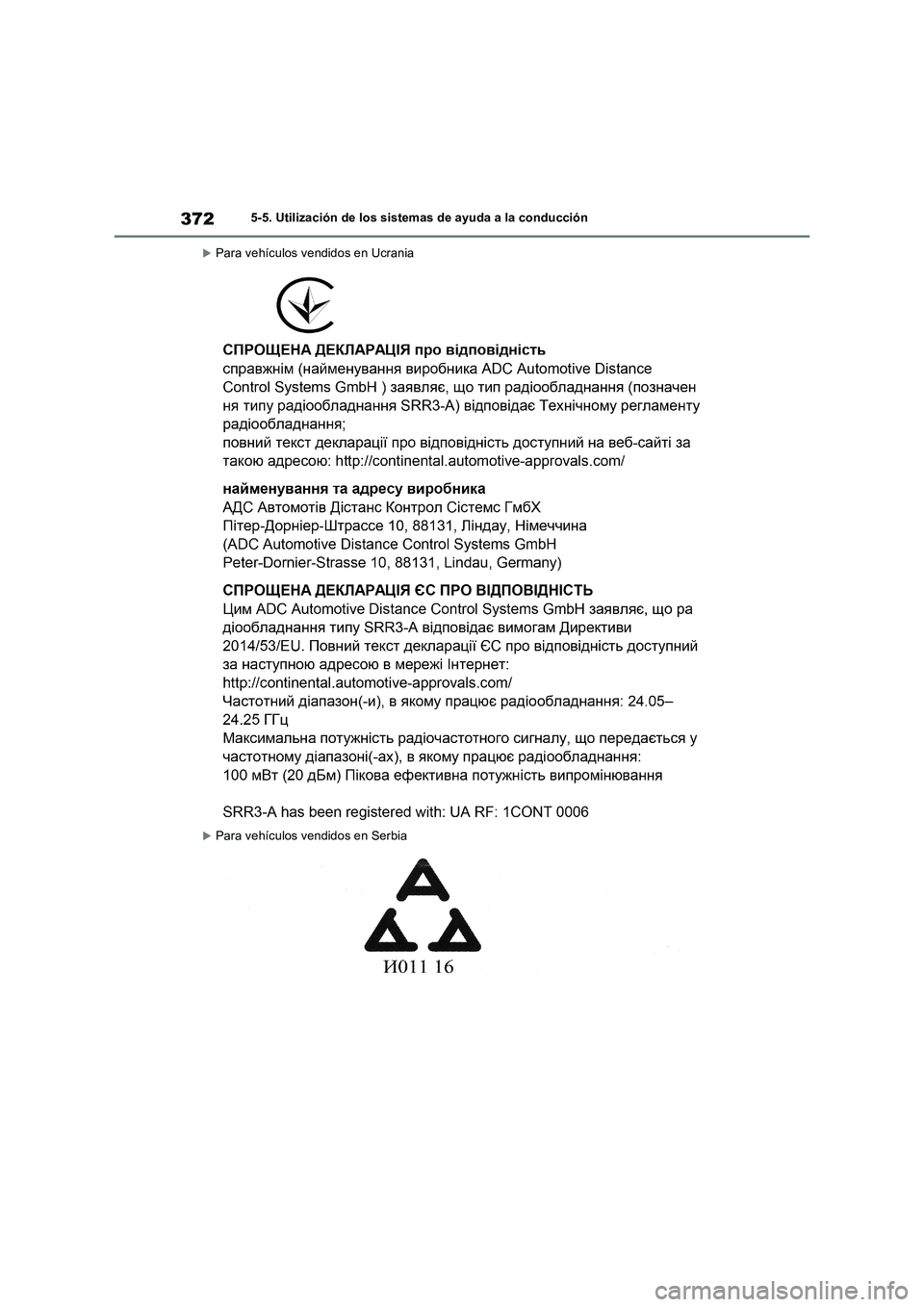

3725-5. Utilización de los sistemas de ayuda a la conducción
Para vehículos vendidos en Ucrania
Para vehículos vendidos en Serbia

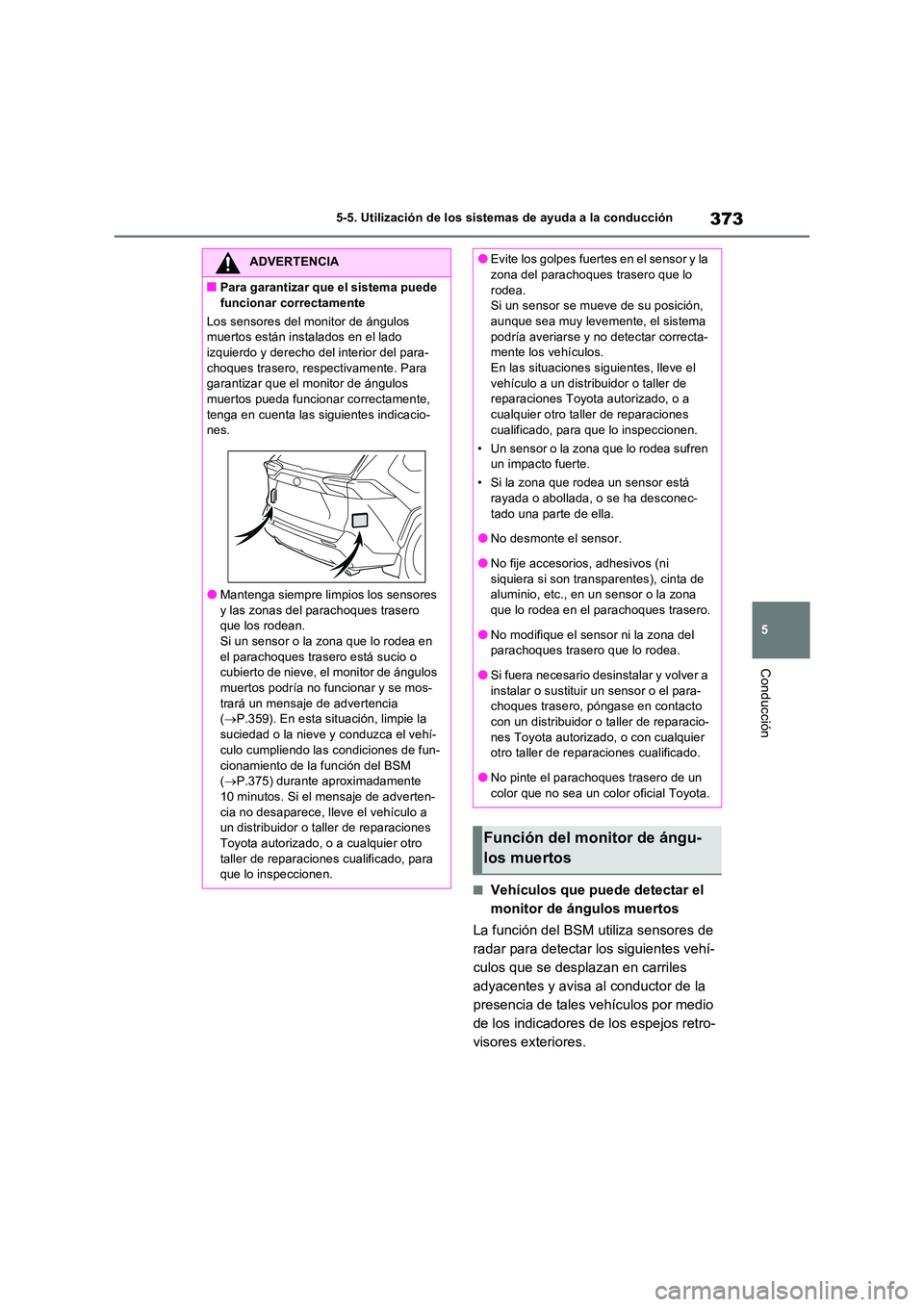

373
5
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
■Vehículos que puede detectar el
monitor de ángulos muertos
La función del BSM utiliza sensores de
radar para detectar los siguientes vehí-
culos que se desplazan en carriles
adyacentes y avisa al conductor de la
presencia de tales vehículos por medio
de los indicadores de los espejos retro-
visores exteriores.
ADVERTENCIA
■Para garantizar que el sistema puede
funcionar correctamente
Los sensores del monitor de ángulos muertos están instalados en el lado izquierdo y derecho del interior del para-
choques trasero, respectivamente. Para garantizar que el monitor de ángulos muertos pueda funcionar correctamente,
tenga en cuenta las siguientes indicacio- nes.
●Mantenga siempre limpios los sensores y las zonas del parachoques trasero que los rodean.
Si un sensor o la zona que lo rodea en el parachoques trasero está sucio o cubierto de nieve, el monitor de ángulos
muertos podría no funcionar y se mos- trará un mensaje de advertencia ( P.359). En esta situación, limpie la
suciedad o la nieve y conduzca el vehí- culo cumpliendo las condiciones de fun-
cionamiento de la función del BSM ( P.375) durante aproximadamente 10 minutos. Si el mensaje de adverten-
cia no desaparece, lleve el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro
taller de reparaciones cualificado, para que lo inspeccionen.
●Evite los golpes fuertes en el sensor y la zona del parachoques trasero que lo
rodea. Si un sensor se mueve de su posición, aunque sea muy levemente, el sistema
podría averiarse y no detectar correcta- mente los vehículos. En las situaciones siguientes, lleve el
vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones
cualificado, para que lo inspeccionen.
• Un sensor o la zona que lo rodea sufren un impacto fuerte.
• Si la zona que rodea un sensor está rayada o abollada, o se ha desconec-
tado una parte de ella.
●No desmonte el sensor.
●No fije accesorios, adhesivos (ni
siquiera si son transparentes), cinta de aluminio, etc., en un sensor o la zona que lo rodea en el parachoques trasero.
●No modifique el sensor ni la zona del parachoques trasero que lo rodea.
●Si fuera necesario desinstalar y volver a
instalar o sustituir un sensor o el para- choques trasero, póngase en contacto con un distribuidor o taller de reparacio-
nes Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
●No pinte el parachoques trasero de un
color que no sea un color oficial Toyota.
Función del monitor de ángu-
los muertos

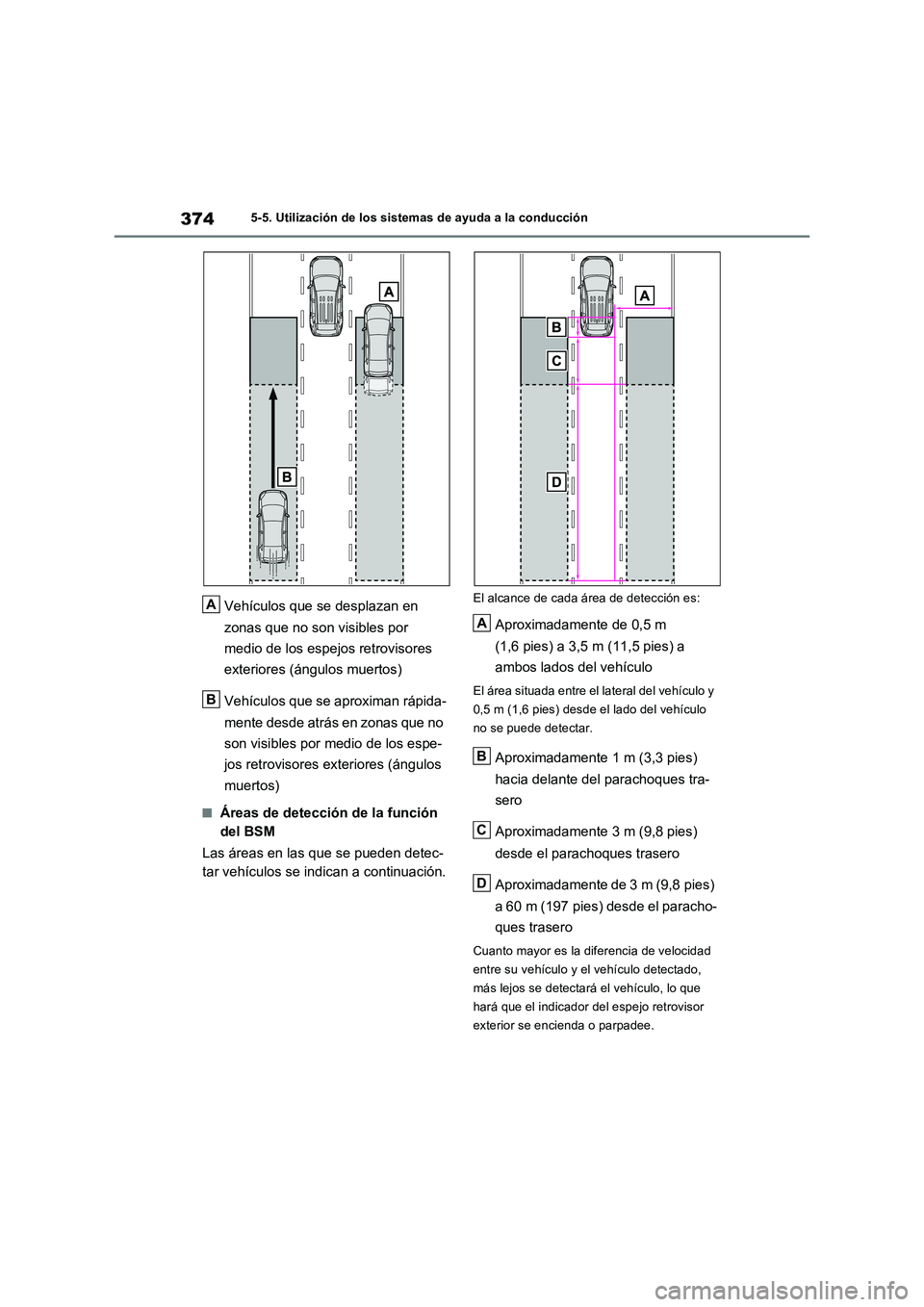

3745-5. Utilización de los sistemas de ayuda a la conducción
Vehículos que se desplazan en
zonas que no son visibles por
medio de los espejos retrovisores
exteriores (ángulos muertos)
Vehículos que se aproximan rápida-
mente desde atrás en zonas que no
son visibles por medio de los espe-
jos retrovisores exteriores (ángulos
muertos)
■Áreas de detección de la función
del BSM
Las áreas en las que se pueden detec-
tar vehículos se indican a continuación.
El alcance de cada área de detección es:
Aproximadamente de 0,5 m
(1,6 pies) a 3,5 m (11,5 pies) a
ambos lados del vehículo
El área situada entre el lateral del vehículo y
0,5 m (1,6 pies) desde el lado del vehículo
no se puede detectar.
Aproximadamente 1 m (3,3 pies)
hacia delante del parachoques tra-
sero
Aproximadamente 3 m (9,8 pies)
desde el parachoques trasero
Aproximadamente de 3 m (9,8 pies)
a 60 m (197 pies) desde el paracho-
ques trasero
Cuanto mayor es la diferencia de velocidad
entre su vehículo y el vehículo detectado,
más lejos se detectará el vehículo, lo que
hará que el indicador del espejo retrovisor
exterior se encienda o parpadee.
A
B
A
B
C
D

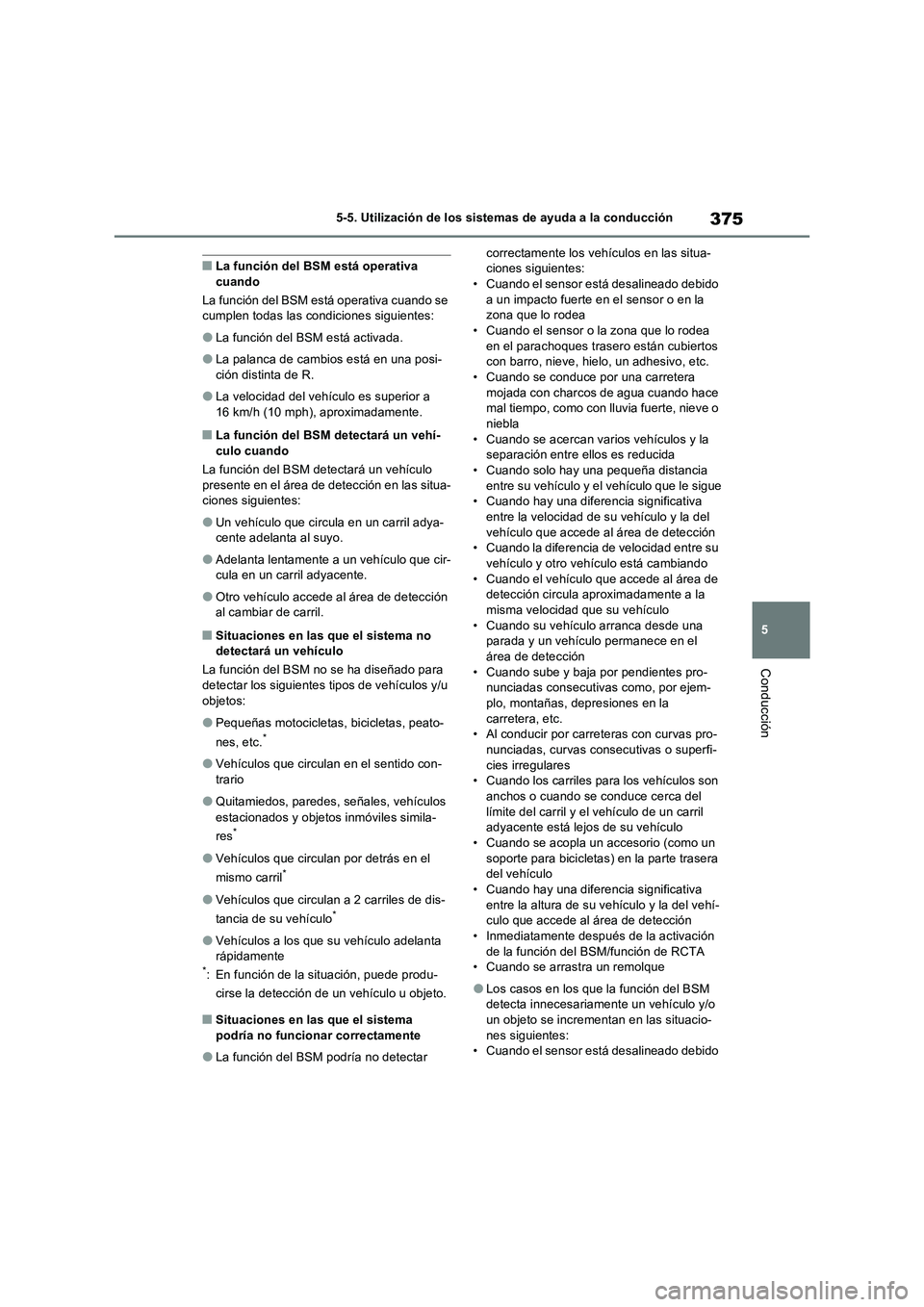

375
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
■La función del BSM está operativa
cuando
La función del BSM está operativa cuando se
cumplen todas las condiciones siguientes:
●La función del BSM está activada.
●La palanca de cambios está en una posi-
ción distinta de R.
●La velocidad del vehículo es superior a
16 km/h (10 mph), aproximadamente.
■La función del BSM detectará un vehí-
culo cuando
La función del BSM detectará un vehículo
presente en el área de detección en las situa-
ciones siguientes:
●Un vehículo que circula en un carril adya-
cente adelanta al suyo.
●Adelanta lentamente a un vehículo que cir-
cula en un carril adyacente.
●Otro vehículo accede al área de detección
al cambiar de carril.
■Situaciones en las que el sistema no
detectará un vehículo
La función del BSM no se ha diseñado para
detectar los siguientes tipos de vehículos y/u
objetos:
●Pequeñas motocicletas, bicicletas, peato-
nes, etc.*
●Vehículos que circulan en el sentido con-
trario
●Quitamiedos, paredes, señales, vehículos
estacionados y objetos inmóviles simila-
res
*
●Vehículos que circulan por detrás en el
mismo carril*
●Vehículos que circulan a 2 carriles de dis-
tancia de su vehículo*
●Vehículos a los que su vehículo adelanta
rápidamente
*: En función de la situación, puede produ-
cirse la detección de un vehículo u objeto.
■Situaciones en las que el sistema
podría no funcionar correctamente
●La función del BSM podría no detectar correctamente los vehículos en las situa-
ciones siguientes:
• Cuando el sensor está desalineado debido
a un impacto fuerte en el sensor o en la
zona que lo rodea
• Cuando el sensor o la zona que lo rodea
en el parachoques trasero están cubiertos
con barro, nieve, hielo, un adhesivo, etc.
• Cuando se conduce por una carretera
mojada con charcos de agua cuando hace
mal tiempo, como con lluvia fuerte, nieve o
niebla
• Cuando se acercan varios vehículos y la
separación entre ellos es reducida
• Cuando solo hay una pequeña distancia
entre su vehículo y el vehículo que le sigue
• Cuando hay una diferencia significativa
entre la velocidad de su vehículo y la del
vehículo que accede al área de detección
• Cuando la diferencia de velocidad entre su
vehículo y otro vehículo está cambiando
• Cuando el vehículo que accede al área de
detección circula aproximadamente a la
misma velocidad que su vehículo
• Cuando su vehículo arranca desde una
parada y un vehículo permanece en el
área de detección
• Cuando sube y baja por pendientes pro-
nunciadas consecutivas como, por ejem-
plo, montañas, depresiones en la
carretera, etc.
• Al conducir por carreteras con curvas pro-
nunciadas, curvas consecutivas o superfi-
cies irregulares
• Cuando los carriles para los vehículos son
anchos o cuando se conduce cerca del
límite del carril y el vehículo de un carril
adyacente está lejos de su vehículo
• Cuando se acopla un accesorio (como un
soporte para bicicletas) en la parte trasera
del vehículo
• Cuando hay una diferencia significativa
entre la altura de su vehículo y la del vehí-
culo que accede al área de detección
• Inmediatamente después de la activación
de la función del BSM/función de RCTA
• Cuando se arrastra un remolque
●Los casos en los que la función del BSM
detecta innecesariamente un vehículo y/o
un objeto se incrementan en las situacio-
nes siguientes:
• Cuando el sensor está desalineado debido

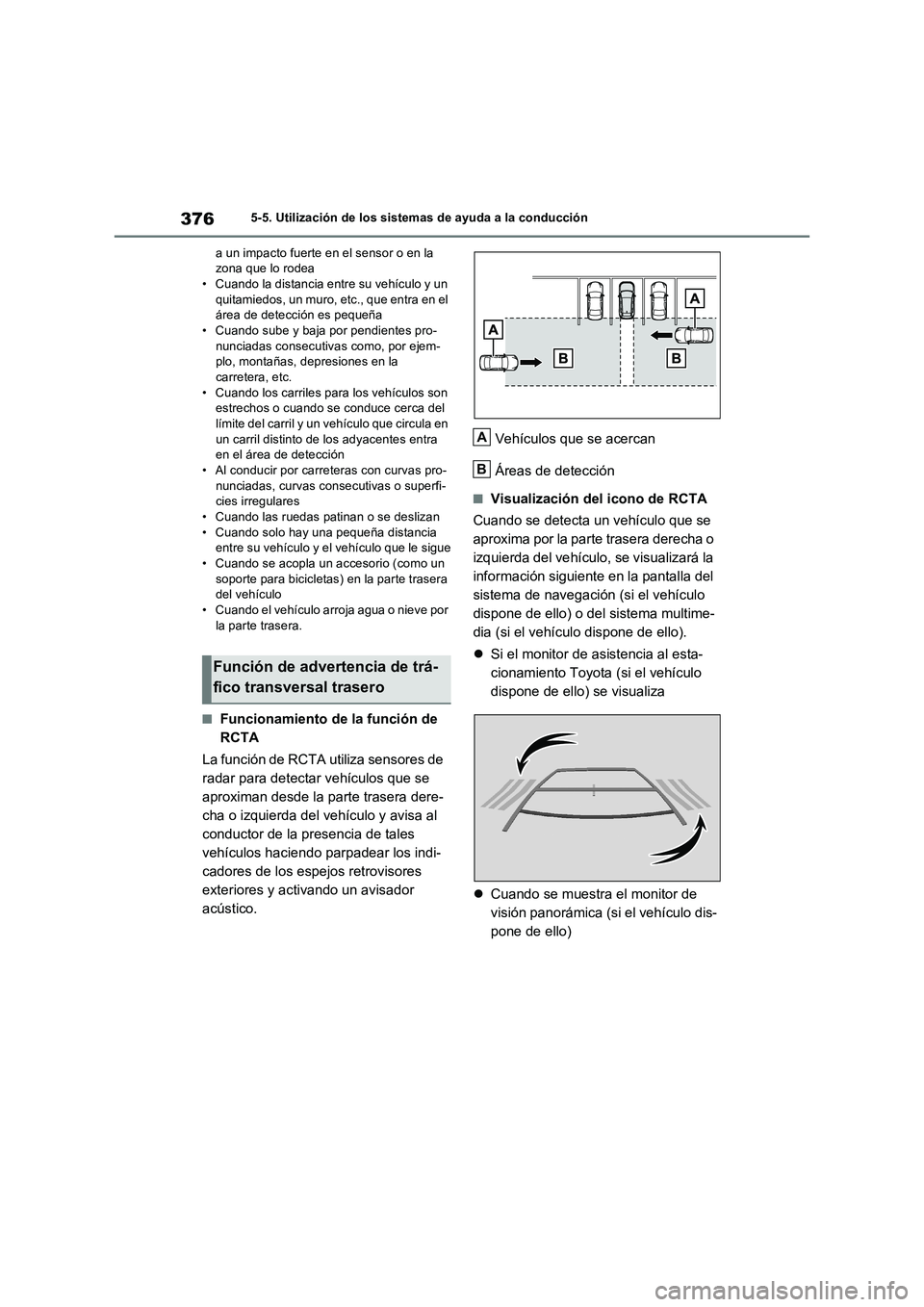

3765-5. Utilización de los sistemas de ayuda a la conducción
a un impacto fuerte en el sensor o en la
zona que lo rodea
• Cuando la distancia entre su vehículo y un
quitamiedos, un muro, etc., que entra en el
área de detección es pequeña
• Cuando sube y baja por pendientes pro-
nunciadas consecutivas como, por ejem-
plo, montañas, depresiones en la
carretera, etc.
• Cuando los carriles para los vehículos son
estrechos o cuando se conduce cerca del
límite del carril y un vehículo que circula en
un carril distinto de los adyacentes entra
en el área de detección
• Al conducir por carreteras con curvas pro-
nunciadas, curvas consecutivas o superfi-
cies irregulares
• Cuando las ruedas patinan o se deslizan
• Cuando solo hay una pequeña distancia
entre su vehículo y el vehículo que le sigue
• Cuando se acopla un accesorio (como un
soporte para bicicletas) en la parte trasera
del vehículo
• Cuando el vehículo arroja agua o nieve por
la parte trasera.
■Funcionamiento de la función de
RCTA
La función de RCTA utiliza sensores de
radar para detectar vehículos que se
aproximan desde la parte trasera dere-
cha o izquierda del vehículo y avisa al
conductor de la presencia de tales
vehículos haciendo parpadear los indi-
cadores de los espejos retrovisores
exteriores y activando un avisador
acústico.Vehículos que se acercan
Áreas de detección
■Visualización del icono de RCTA
Cuando se detecta un vehículo que se
aproxima por la parte trasera derecha o
izquierda del vehículo, se visualizará la
información siguiente en la pantalla del
sistema de navegación (si el vehículo
dispone de ello) o del sistema multime-
dia (si el vehículo dispone de ello).
Si el monitor de asistencia al esta-
cionamiento Toyota (si el vehículo
dispone de ello) se visualiza
Cuando se muestra el monitor de
visión panorámica (si el vehículo dis-
pone de ello)
Función de advertencia de trá-
fico transversal trasero
A
B

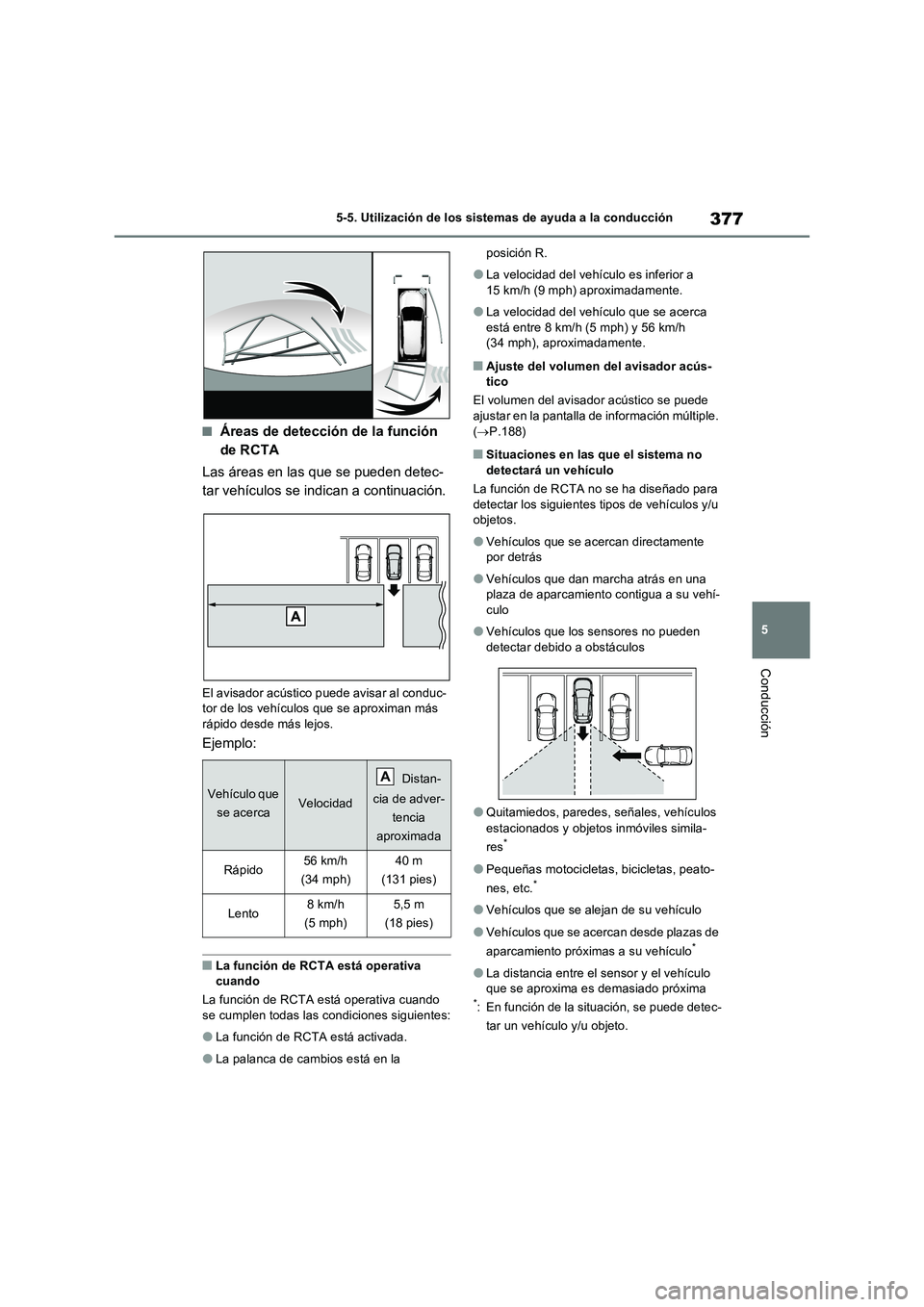

377
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
■Áreas de detección de la función
de RCTA
Las áreas en las que se pueden detec-
tar vehículos se indican a continuación.
El avisador acústico puede avisar al conduc-
tor de los vehículos que se aproximan más
rápido desde más lejos.
Ejemplo:
■La función de RCTA está operativa
cuando
La función de RCTA está operativa cuando
se cumplen todas las condiciones siguientes:
●La función de RCTA está activada.
●La palanca de cambios está en la posición R.
●La velocidad del vehículo es inferior a
15 km/h (9 mph) aproximadamente.
●La velocidad del vehículo que se acerca
está entre 8 km/h (5 mph) y 56 km/h
(34 mph), aproximadamente.
■Ajuste del volumen del avisador acús-
tico
El volumen del avisador acústico se puede
ajustar en la pantalla de información múltiple.
(P.188)
■Situaciones en las que el sistema no
detectará un vehículo
La función de RCTA no se ha diseñado para
detectar los siguientes tipos de vehículos y/u
objetos.
●Vehículos que se acercan directamente
por detrás
●Vehículos que dan marcha atrás en una
plaza de aparcamiento contigua a su vehí-
culo
●Vehículos que los sensores no pueden
detectar debido a obstáculos
●Quitamiedos, paredes, señales, vehículos
estacionados y objetos inmóviles simila-
res
*
●Pequeñas motocicletas, bicicletas, peato-
nes, etc.*
●Vehículos que se alejan de su vehículo
●Vehículos que se acercan desde plazas de
aparcamiento próximas a su vehículo*
●La distancia entre el sensor y el vehículo
que se aproxima es demasiado próxima
*: En función de la situación, se puede detec-
tar un vehículo y/u objeto.
Vehículo que
se acercaVelocidad
Distan-
cia de adver-
tencia
aproximada
Rápido56 km/h
(34 mph)40 m
(131 pies)
Lento8km/h
(5 mph)5,5 m
(18 pies)
A

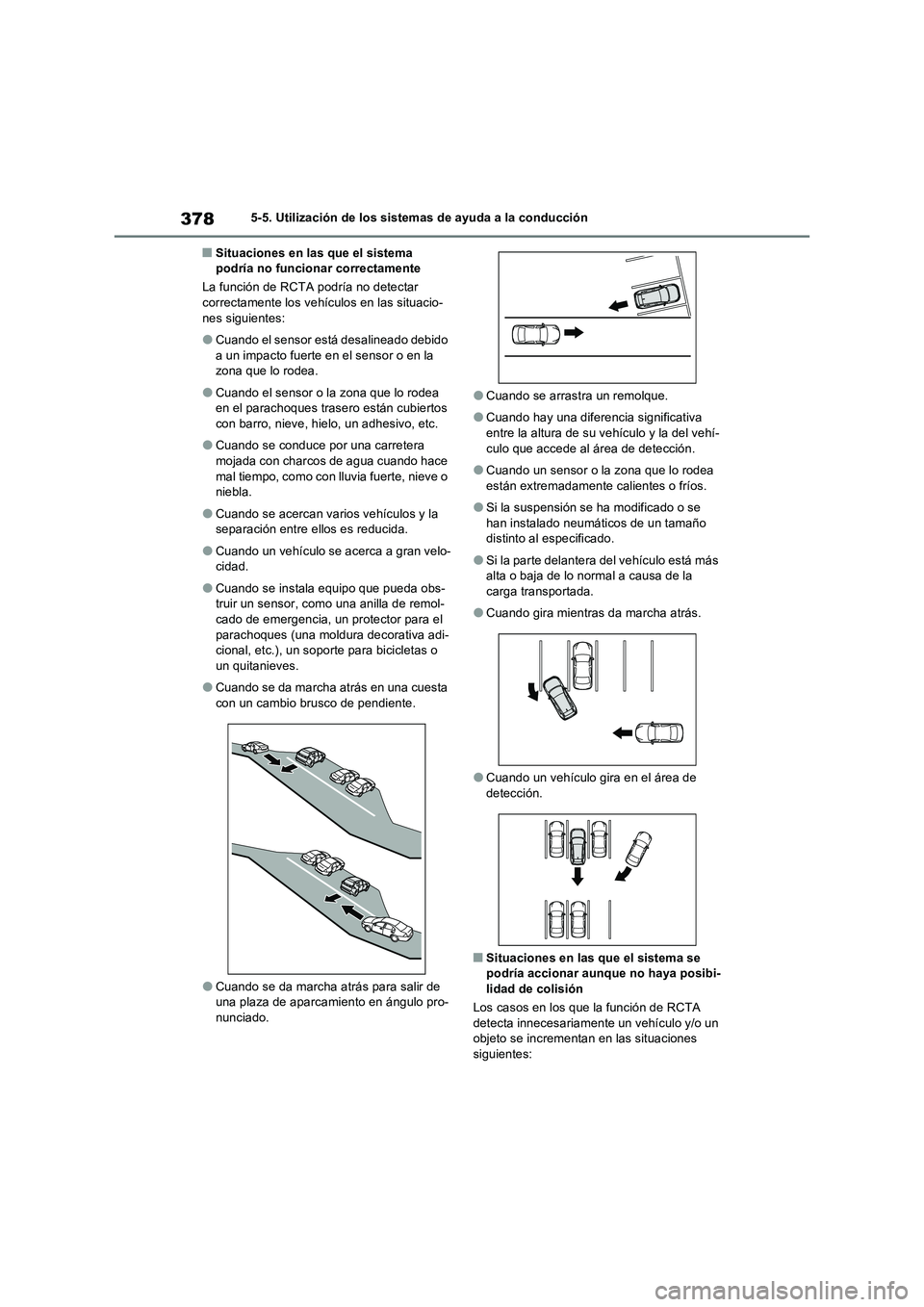

3785-5. Utilización de los sistemas de ayuda a la conducción
■Situaciones en las que el sistema
podría no funcionar correctamente
La función de RCTA podría no detectar
correctamente los vehículos en las situacio-
nes siguientes:
●Cuando el sensor está desalineado debido
a un impacto fuerte en el sensor o en la
zona que lo rodea.
●Cuando el sensor o la zona que lo rodea
en el parachoques trasero están cubiertos
con barro, nieve, hielo, un adhesivo, etc.
●Cuando se conduce por una carretera
mojada con charcos de agua cuando hace
mal tiempo, como con lluvia fuerte, nieve o
niebla.
●Cuando se acercan varios vehículos y la
separación entre ellos es reducida.
●Cuando un vehículo se acerca a gran velo-
cidad.
●Cuando se instala equipo que pueda obs-
truir un sensor, como una anilla de remol-
cado de emergencia, un protector para el
parachoques (una moldura decorativa adi-
cional, etc.), un soporte para bicicletas o
un quitanieves.
●Cuando se da marcha atrás en una cuesta
con un cambio brusco de pendiente.
●Cuando se da marcha atrás para salir de
una plaza de aparcamiento en ángulo pro-
nunciado.
●Cuando se arrastra un remolque.
●Cuando hay una diferencia significativa
entre la altura de su vehículo y la del vehí-
culo que accede al área de detección.
●Cuando un sensor o la zona que lo rodea
están extremadamente calientes o fríos.
●Si la suspensión se ha modificado o se
han instalado neumáticos de un tamaño
distinto al especificado.
●Si la parte delantera del vehículo está más
alta o baja de lo normal a causa de la
carga transportada.
●Cuando gira mientras da marcha atrás.
●Cuando un vehículo gira en el área de
detección.
■Situaciones en las que el sistema se
podría accionar aunque no haya posibi-
lidad de colisión
Los casos en los que la función de RCTA
detecta innecesariamente un vehículo y/o un
objeto se incrementan en las situaciones
siguientes:
