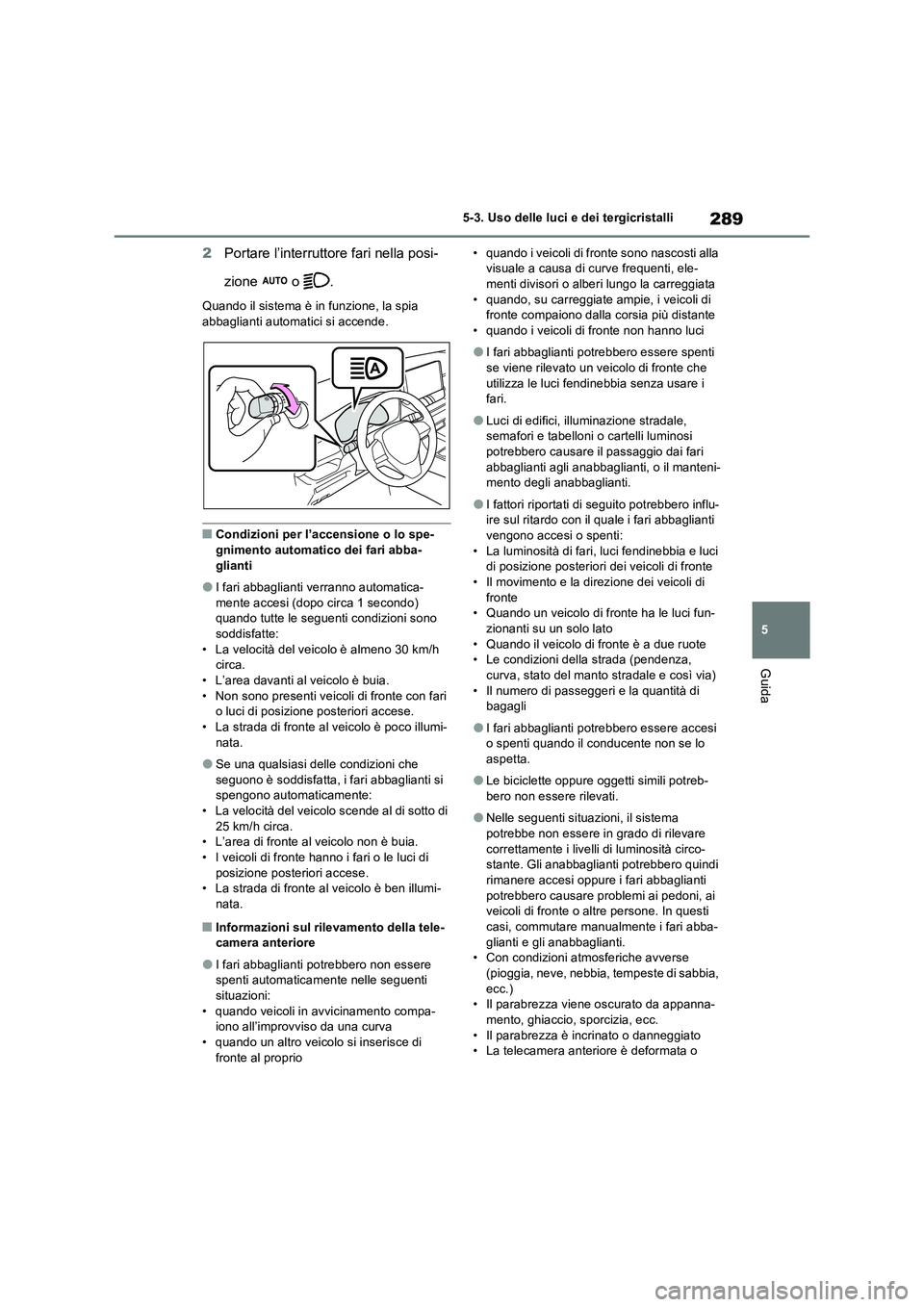

289
5 5-3. Uso delle luci e dei tergicristalli
Guida
2Portare l’interruttore fari nella posi-
zione o .
Quando il sistema è in funzione, la spia
abbaglianti automatici si accende.
QCondizioni per l’accensione o lo spe-
gnimento automatico dei fari abba-
glianti
OI fari abbaglianti verranno automatica-
mente accesi (dopo circa 1 secondo)
quando tutte le seguenti condizioni sono
soddisfatte:
• La velocità del veicolo è almeno 30 km/h
circa.
• L’area davanti al veicolo è buia.
• Non sono presenti veicoli di fronte con fari
o luci di posizione posteriori accese.
• La strada di fronte al veicolo è poco illumi-
nata.
OSe una qualsiasi delle condizioni che
seguono è soddisfatta, i fari abbaglianti si
spengono automaticamente:
• La velocità del veicolo scende al di sotto di
25 km/h circa.
• L’area di fronte al veicolo non è buia.
• I veicoli di fronte hanno i fari o le luci di
posizione posteriori accese.
• La strada di fronte al veicolo è ben illumi-
nata.
QInformazioni sul rilevamento della tele-
camera anteriore
OI fari abbaglianti potrebbero non essere
spenti automaticamente nelle seguenti
situazioni:
• quando veicoli in avvicinamento compa-
iono all’improvviso da una curva
• quando un altro veicolo si inserisce di
fronte al proprio• quando i veicoli di fronte sono nascosti alla
visuale a causa di curve frequenti, ele-
menti divisori o alberi lungo la carreggiata
• quando, su carreggiate ampie, i veicoli di
fronte compaiono dalla corsia più distante
• quando i veicoli di fronte non hanno luci
OI fari abbaglianti potrebbero essere spenti
se viene rilevato un veicolo di fronte che
utilizza le luci fendinebbia senza usare i
fari.
OLuci di edifici, illuminazione stradale,
semafori e tabelloni o cartelli luminosi
potrebbero causare il passaggio dai fari
abbaglianti agli anabbaglianti, o il manteni-
mento degli anabbaglianti.
OI fattori riportati di seguito potrebbero influ-
ire sul ritardo con il quale i fari abbaglianti
vengono accesi o spenti:
• La luminosità di fari, luci fendinebbia e luci
di posizione posteriori dei veicoli di fronte
• Il movimento e la direzione dei veicoli di
fronte
• Quando un veicolo di fronte ha le luci fun-
zionanti su un solo lato
• Quando il veicolo di fronte è a due ruote
• Le condizioni della strada (pendenza,
curva, stato del manto stradale e così via)
• Il numero di passeggeri e la quantità di
bagagli
OI fari abbaglianti potrebbero essere accesi
o spenti quando il conducente non se lo
aspetta.
OLe biciclette oppure oggetti simili potreb-
bero non essere rilevati.
ONelle seguenti situazioni, il sistema
potrebbe non essere in grado di rilevare
correttamente i livelli di luminosità circo-
stante. Gli anabbaglianti potrebbero quindi
rimanere accesi oppure i fari abbaglianti
potrebbero causare problemi ai pedoni, ai
veicoli di fronte o altre persone. In questi
casi, commutare manualmente i fari abba-
glianti e gli anabbaglianti.
• Con condizioni atmosferiche avverse
(pioggia, neve, nebbia, tempeste di sabbia,
ecc.)
• Il parabrezza viene oscurato da appanna-
mento, ghiaccio, sporcizia, ecc.
• Il parabrezza è incrinato o danneggiato
• La telecamera anteriore è deformata o

2905-3. Uso delle luci e dei tergicristalli
sporca
• Quando la temperatura della telecamera
anteriore è estremamente elevata
• I livelli di luminosità circostanti sono pari a
quelli di fari, luci di posizione posteriori o
luci fendinebbia
• Quando i fari o le luci di posizione poste-
riori dei veicoli davanti sono spente, spor-
che, di colore variabile o non sono regolate
correttamente
• Quando il veicolo viene investito da acqua,
neve, polvere, ecc. sollevati dal veicolo
che lo precede
• Quando si percorre un tratto di luci e
ombre intermittenti
• Quando si percorrono strade con sali-
scendi frequenti e ripetuti, o strade con
superfici irregolari, disconnesse o ondulate
(ad esempio strade lastricate, piste di
ghiaia, ecc.)
• Quando si percorrono curve e controcurve
frequenti o si guida su una strada tortuosa
• Di fronte al veicolo è presente un oggetto
altamente riflettente, ad esempio un car-
tello o specchio
• La parte posteriore del veicolo di fronte, ad
esempio un container su un autocarro, è
altamente riflettente
• I fari del veicolo sono danneggiati o spor-
chi, o non sono regolati correttamente
• Il veicolo si inclina o pende di lato a causa
di uno pneumatico forato, un rimorchio al
traino o altro
• I fari abbaglianti e anabbaglianti vengono
commutati ripetutamente in maniera ano-
mala
• Il conducente ritiene che i fari abbaglianti
possano causare problemi o disturbare
altri conducenti o pedoni nelle vicinanze
• Il veicolo viene utilizzato in un Paese nel
quale i veicoli viaggiano sull’altro lato della
strada rispetto al Paese nel quale è stato
omologato, ad esempio si usa un veicolo
progettato per la guida a destra in un
Paese dove si guida a sinistra, o viceversa
• Quando si attraversa lo stretto di Dover
QSe compare il messaggio “Anomalia
sistema fari Recarsi dal concessiona-
rio” sul display multi-informazioni
Potrebbe essere presente un’anomalia nel
sistema. Far controllare il veicolo presso un
concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
QPassaggio ai fari abbaglianti
Spingere la leva allontanandola da sé.
La spia degli abbaglianti automatici si spe-
gne e si accende la spia dei fari abbaglianti.
Per riattivare il sistema dei fari abbaglianti
automatici tirare la leva per riportarla in posi-
zione originale.
QPassaggio agli anabbaglianti
Premere l’interruttore abbaglianti auto-
matici.
La spia degli abbaglianti automatici si spe-
gne.
Per riattivare il sistema dei fari abbaglianti
automatici, premere l’interruttore.
QPassaggio temporaneo agli anab-
baglianti
Tirare la leva verso di sé e riportarla
Accensione/spegnimento
manuale dei fari abbaglianti

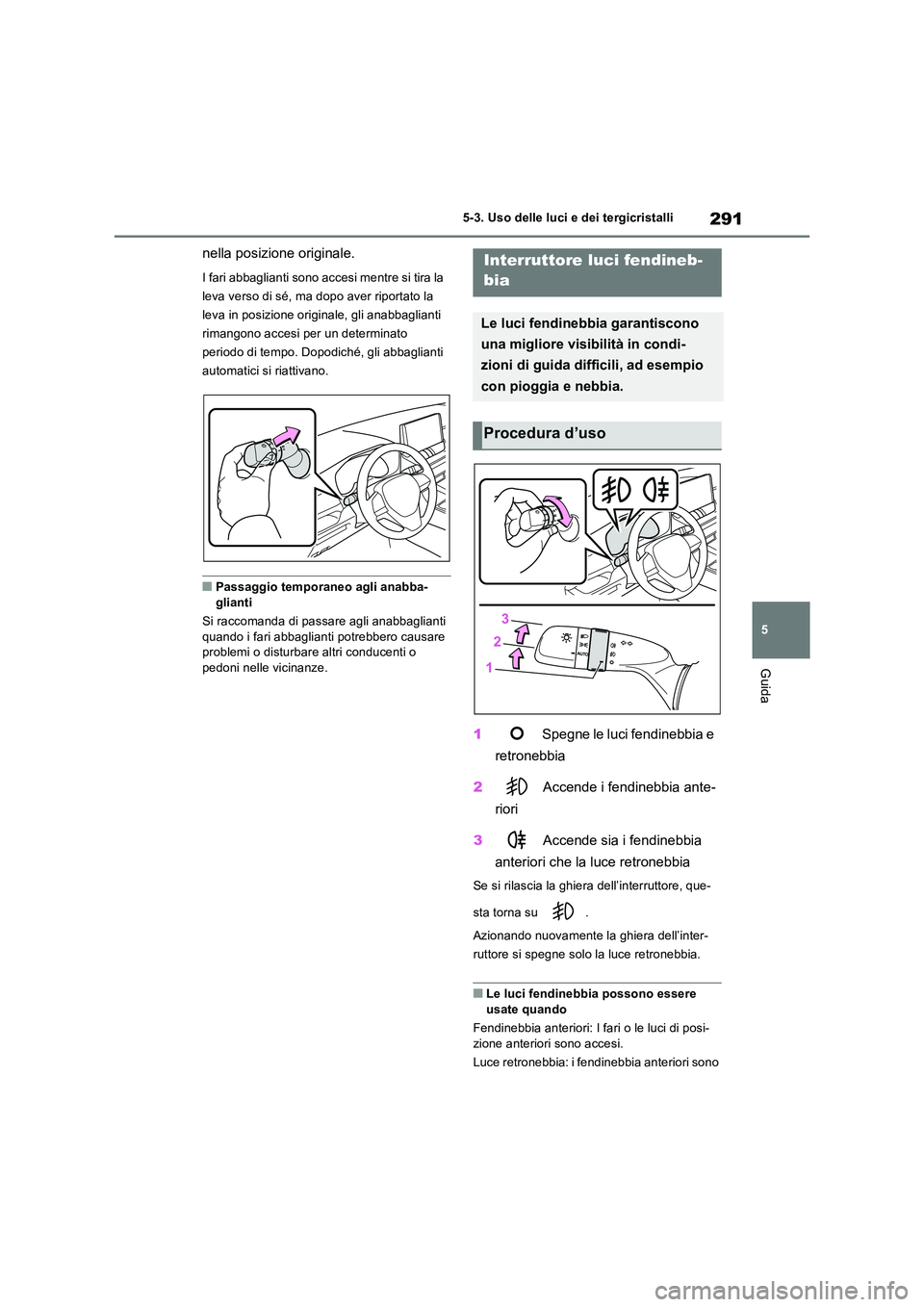

291
5
5-3. Uso delle luci e dei tergicristalli
Guida
nella posizione originale.
I fari abbaglianti sono accesi mentre si tira la
leva verso di sé, ma dopo aver riportato la
leva in posizione originale, gli anabbaglianti
rimangono accesi per un determinato
periodo di tempo. Dopodiché, gli abbaglianti
automatici si riattivano.
QPassaggio temporaneo agli anabba-
glianti
Si raccomanda di passare agli anabbaglianti quando i fari abbaglianti potrebbero causare problemi o disturbare altri conducenti o
pedoni nelle vicinanze.
1 Spegne le luci fendinebbia e
retronebbia
2 Accende i fendinebbia ante-
riori
3 Accende sia i fendinebbia
anteriori che la luce retronebbia
Se si rilascia la ghiera dell’interruttore, que-
sta torna su .
Azionando nuovamente la ghiera dell’inter-
ruttore si spegne solo la luce retronebbia.
QLe luci fendinebbia possono essere usate quando
Fendinebbia anteriori: I fari o le luci di posi-
zione anteriori sono accesi.
Luce retronebbia: i fendinebbia anteriori sono
Interruttore luci fendineb-
bia
Le luci fendinebbia garantiscono
una migliore visibilità in condi-
zioni di guida difficili, ad esempio
con pioggia e nebbia.
Procedura d’uso

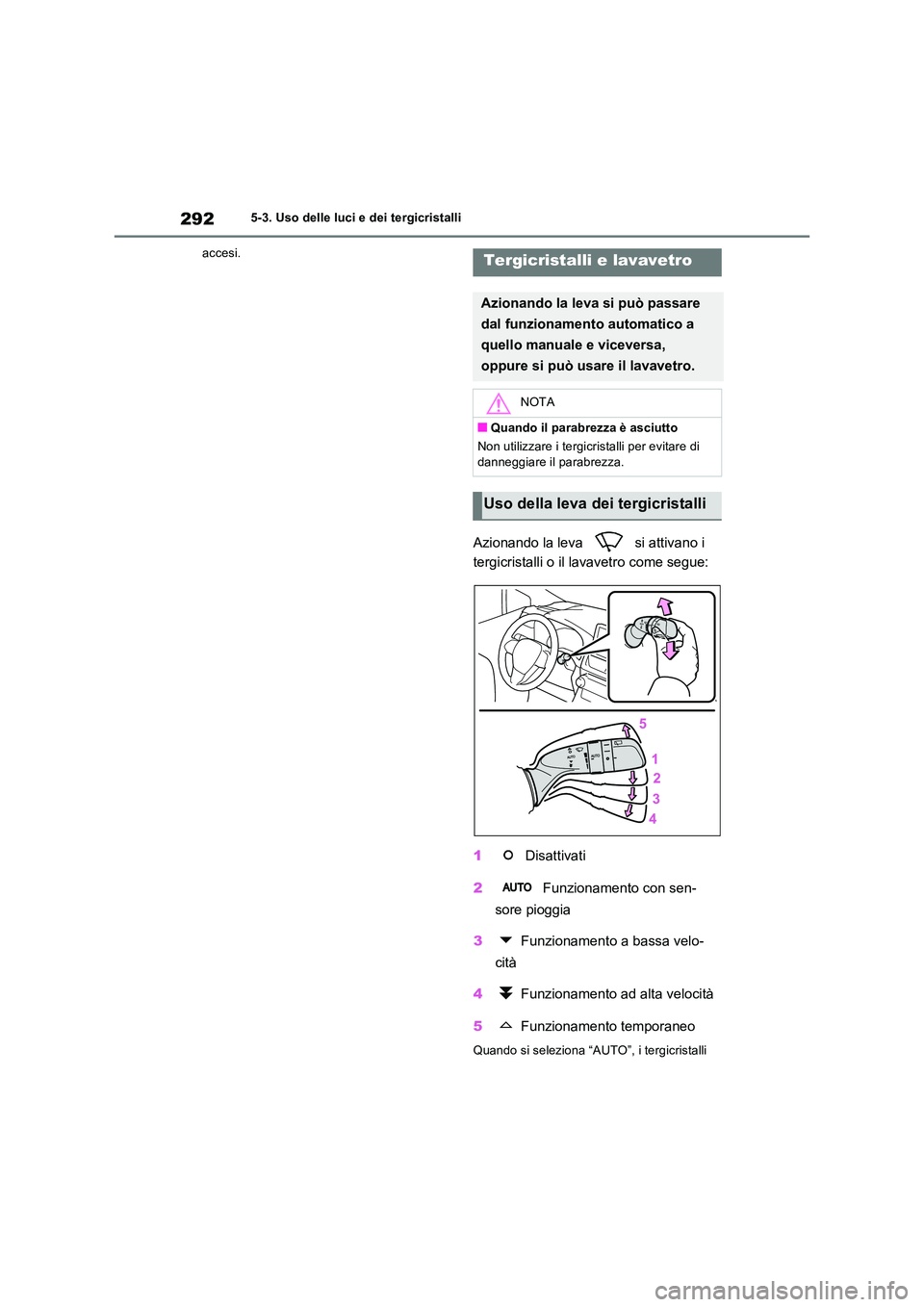

2925-3. Uso delle luci e dei tergicristalli
accesi.
Azionando la leva si attivano i
tergicristalli o il lavavetro come segue:
1 Disattivati
2 Funzionamento con sen-
sore pioggia
3 Funzionamento a bassa velo-
cità
4 Funzionamento ad alta velocità
5 Funzionamento temporaneo
Quando si seleziona “AUTO”, i tergicristalli
Tergicristalli e lavavetro
Azionando la leva si può passare
dal funzionamento automatico a
quello manuale e viceversa,
oppure si può usare il lavavetro.
NOTA
QQuando il parabrezza è asciutto
Non utilizzare i tergicristalli per evitare di danneggiare il parabrezza.
Uso della leva dei tergicristalli

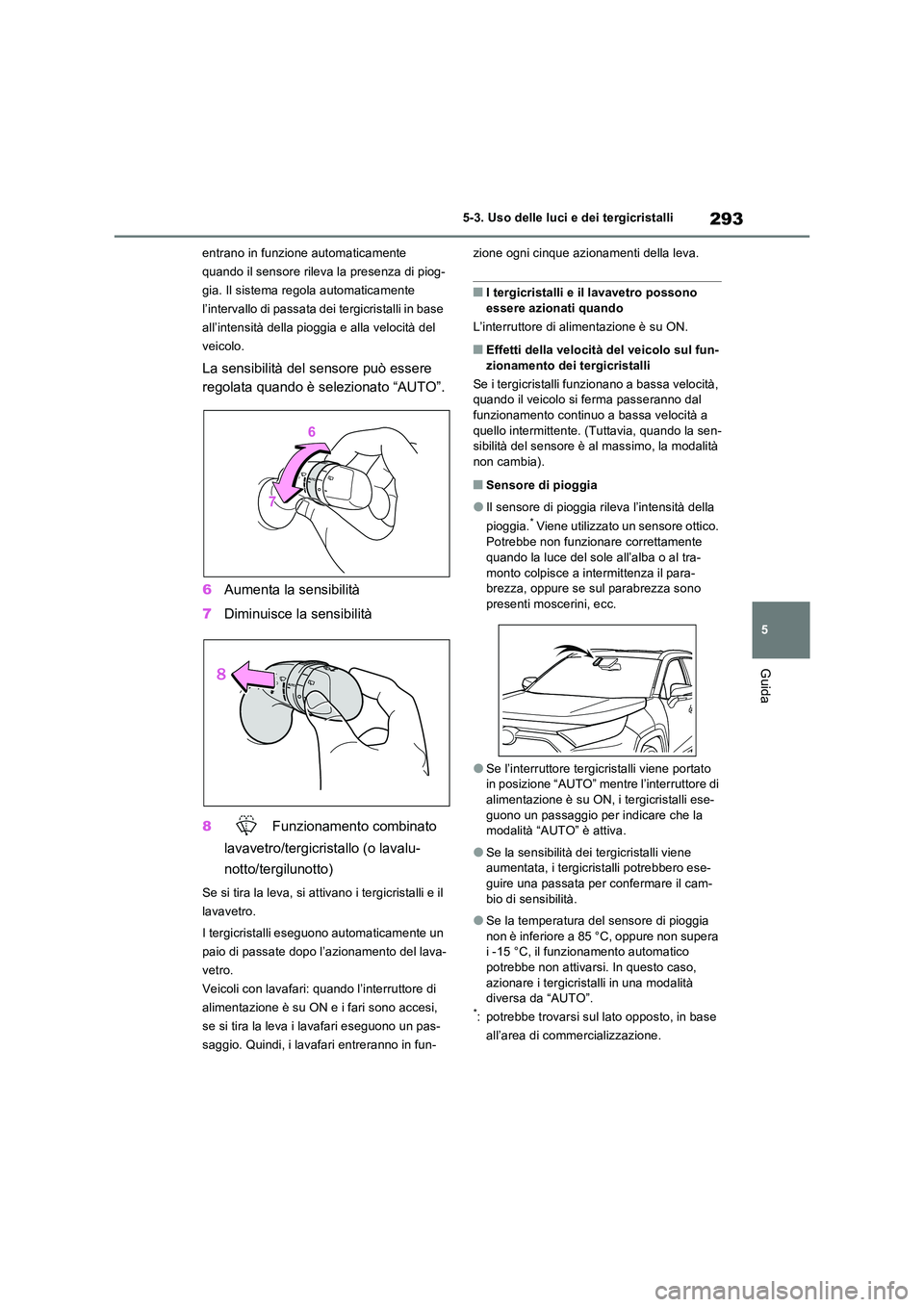

293
5
5-3. Uso delle luci e dei tergicristalli
Guida
entrano in funzione automaticamente
quando il sensore rileva la presenza di piog-
gia. Il sistema regola automaticamente
l’intervallo di passata dei tergicristalli in base
all’intensità della pioggia e alla velocità del
veicolo.
La sensibilità del sensore può essere
regolata quando è selezionato “AUTO”.
6 Aumenta la sensibilità
7 Diminuisce la sensibilità
8 Funzionamento combinato
lavavetro/tergicristallo (o lavalu-
notto/tergilunotto)
Se si tira la leva, si attivano i tergicristalli e il
lavavetro.
I tergicristalli eseguono automaticamente un
paio di passate dopo l’azionamento del lava-
vetro.
Veicoli con lavafari: quando l’interruttore di
alimentazione è su ON e i fari sono accesi,
se si tira la leva i lavafari eseguono un pas-
saggio. Quindi, i lavafari entreranno in fun-
zione ogni cinque azionamenti della leva.
QI tergicristalli e il lavavetro possono
essere azionati quando
L’interruttore di alimentazione è su ON.
QEffetti della velocità del veicolo sul fun- zionamento dei tergicristalli
Se i tergicristalli funzionano a bassa velocità, quando il veicolo si ferma passeranno dal
funzionamento continuo a bassa velocità a quello intermittente. (Tuttavia, quando la sen-sibilità del sensore è al massimo, la modalità
non cambia).
QSensore di pioggia
OIl sensore di pioggia rileva l’intensità della
pioggia.* Viene utilizzato un sensore ottico.
Potrebbe non funzionare correttamente quando la luce del sole all’alba o al tra-
monto colpisce a intermittenza il para- brezza, oppure se sul parabrezza sono presenti moscerini, ecc.
OSe l’interruttore tergicristalli viene portato in posizione “AUTO” mentre l’interruttore di
alimentazione è su ON, i tergicristalli ese- guono un passaggio per indicare che la modalità “AUTO” è attiva.
OSe la sensibilità dei tergicristalli viene aumentata, i tergicristalli potrebbero ese-
guire una passata per confermare il cam- bio di sensibilità.
OSe la temperatura del sensore di pioggia non è inferiore a 85 °C, oppure non supera i -15 °C, il funzionamento automatico
potrebbe non attivarsi. In questo caso, azionare i tergicristalli in una modalità diversa da “AUTO”.*: potrebbe trovarsi sul lato opposto, in base
all’area di commercializzazione.

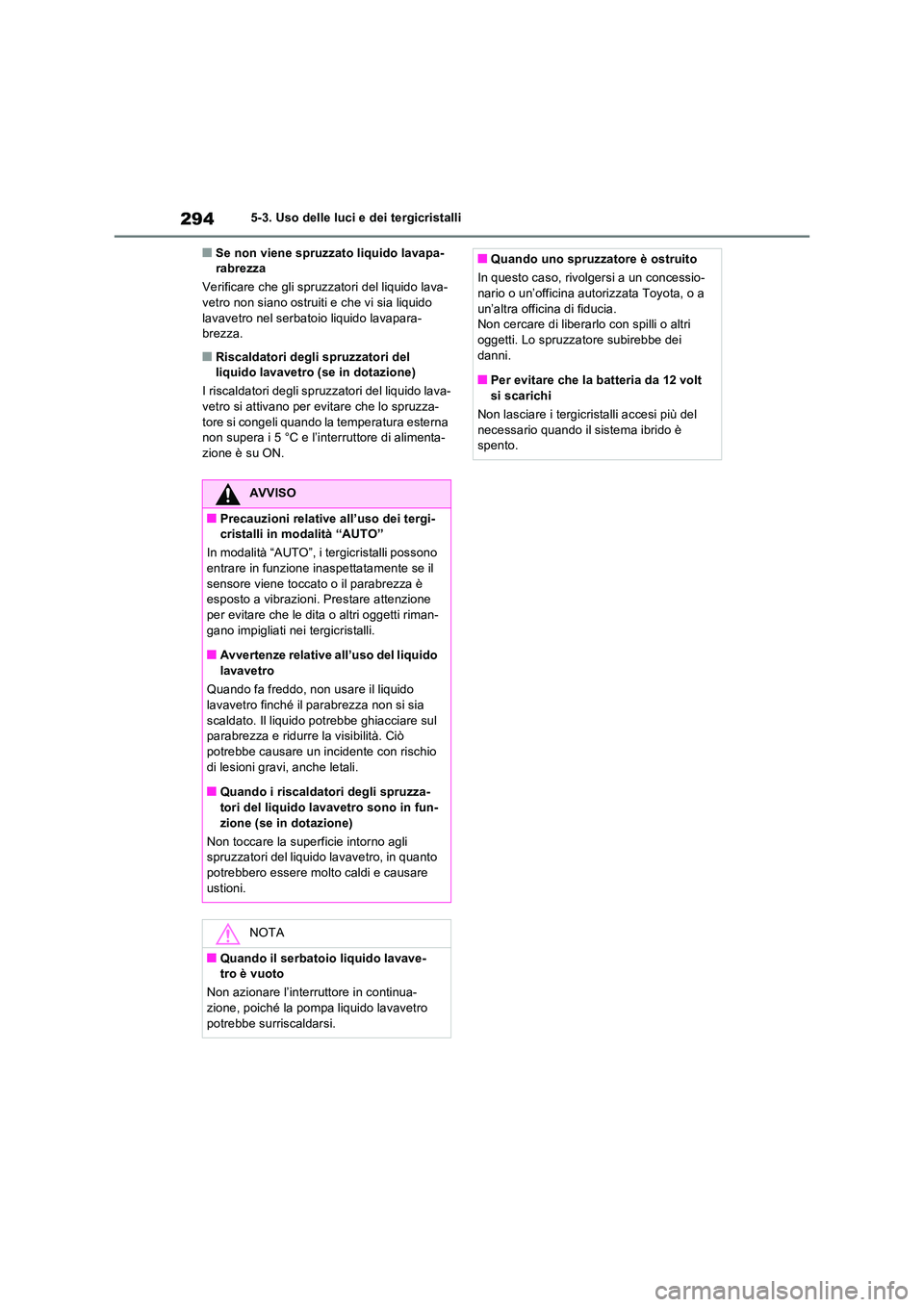

2945-3. Uso delle luci e dei tergicristalli
QSe non viene spruzzato liquido lavapa- rabrezza
Verificare che gli spruzzatori del liquido lava- vetro non siano ostruiti e che vi sia liquido
lavavetro nel serbatoio liquido lavapara- brezza.
QRiscaldatori degli spruzzatori del liquido lavavetro (se in dotazione)
I riscaldatori degli spruzzatori del liquido lava-
vetro si attivano per evitare che lo spruzza- tore si congeli quando la temperatura esterna non supera i 5 °C e l’interruttore di alimenta-
zione è su ON.
AVVISO
QPrecauzioni relative all’uso dei tergi- cristalli in modalità “AUTO”
In modalità “AUTO”, i tergicristalli possono
entrare in funzione inaspettatamente se il sensore viene toccato o il parabrezza è esposto a vibrazioni. Prestare attenzione
per evitare che le dita o altri oggetti riman- gano impigliati nei tergicristalli.
QAvvertenze relative all’uso del liquido
lavavetro
Quando fa freddo, non usare il liquido lavavetro finché il parabrezza non si sia
scaldato. Il liquido potrebbe ghiacciare sul parabrezza e ridurre la visibilità. Ciò potrebbe causare un incidente con rischio
di lesioni gravi, anche letali.
QQuando i riscaldatori degli spruzza- tori del liquido l avavetro sono in fun-
zione (se in dotazione)
Non toccare la superficie intorno agli spruzzatori del liquido lavavetro, in quanto potrebbero essere molto caldi e causare
ustioni.
NOTA
QQuando il serbatoio liquido lavave- tro è vuoto
Non azionare l’interruttore in continua-
zione, poiché la pompa liquido lavavetro potrebbe surriscaldarsi.
QQuando uno spruzzatore è ostruito
In questo caso, rivolgersi a un concessio- nario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia. Non cercare di liberarlo con spilli o altri oggetti. Lo spruzzatore subirebbe dei
danni.
QPer evitare che la batteria da 12 volt si scarichi
Non lasciare i tergicristalli accesi più del
necessario quando il sistema ibrido è spento.

295
5

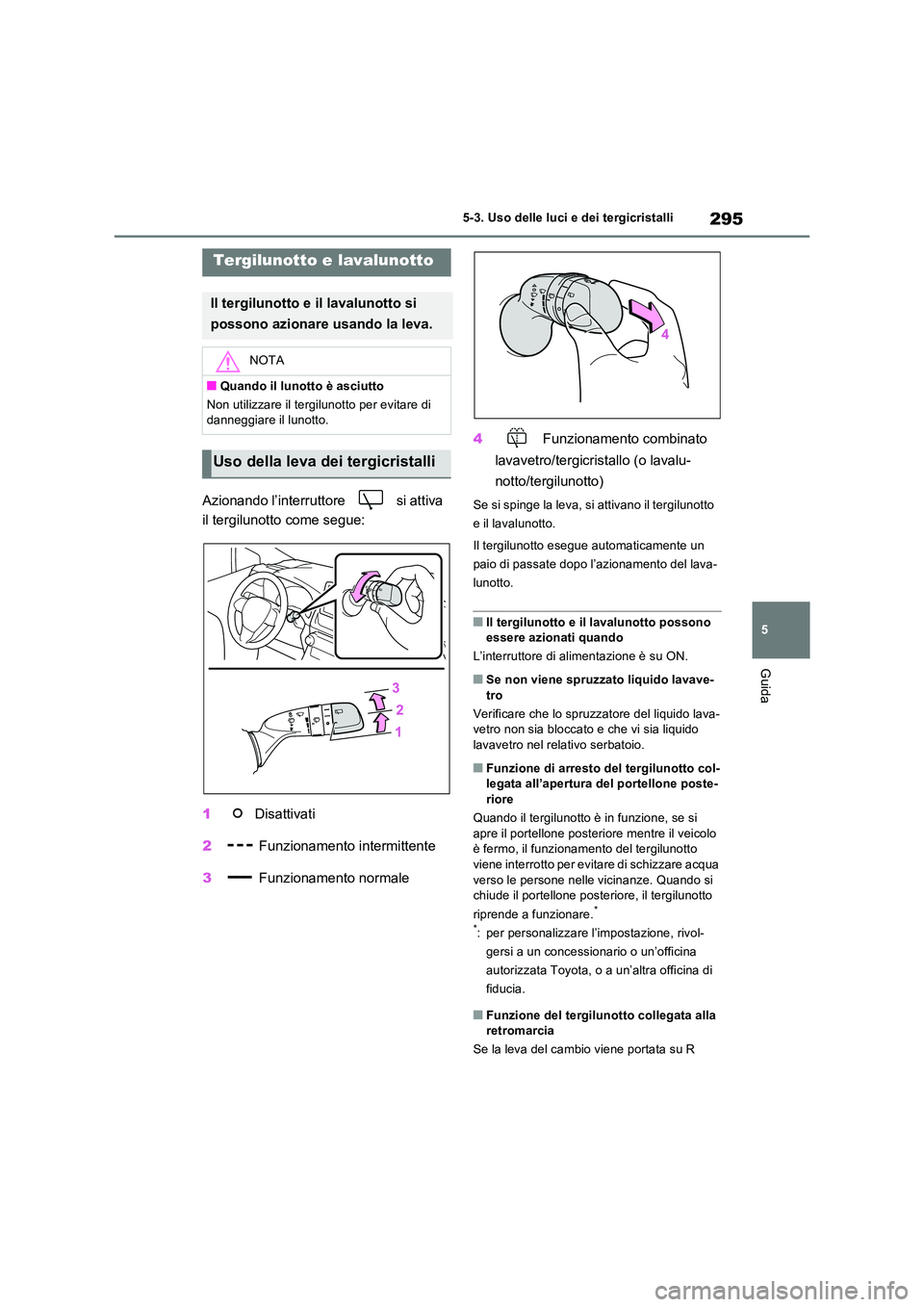

5-3. Uso delle luci e dei tergicristalli
Guida
Azionando l’interruttore si attiva
il tergilunotto come segue:
1 Disattivati
2 Funzionamento intermittente
3 Funzionamento normale
4 Funzionamento combinato
lavavetro/tergicristallo (o lavalu-
notto/tergilunotto)
Se si spinge la leva, si attivano il tergilunotto
e il lavalunotto.
Il tergilunotto esegue automaticamente un
paio di passate dopo l’azionamento del lava-
lunotto.
QIl tergilunotto e il lavalunotto possono essere azionati quando
L’interruttore di alimentazione è su ON.
QSe non viene spruzzato liquido lavave- tro
Verificare che lo spruzzatore del liquido lava- vetro non sia bloccato e che vi sia liquido
lavavetro nel relativo serbatoio.
QFunzione di arresto del tergilunotto col- legata all’apertura del portellone poste-riore
Quando il tergilunotto è in funzione, se si
apre il portellone posteriore mentre il veicolo è fermo, il funzionamento del tergilunotto viene interrotto per evitare di schizzare acqua
verso le persone nelle vicinanze. Quando si chiude il portellone posteriore, il tergilunotto
riprende a funzionare.*
*: per personalizzare l’impostazione, rivol-
gersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di
fiducia.
QFunzione del tergilunotto collegata alla retromarcia
Se la leva del cambio viene portata su R
Tergilunotto e lavalunotto
Il tergilunotto e il lavalunotto si
possono azionare usando la leva.
NOTA
QQuando il lunotto è asciutto
Non utilizzare il tergilunotto per evitare di danneggiare il lunotto.
Uso della leva dei tergicristalli

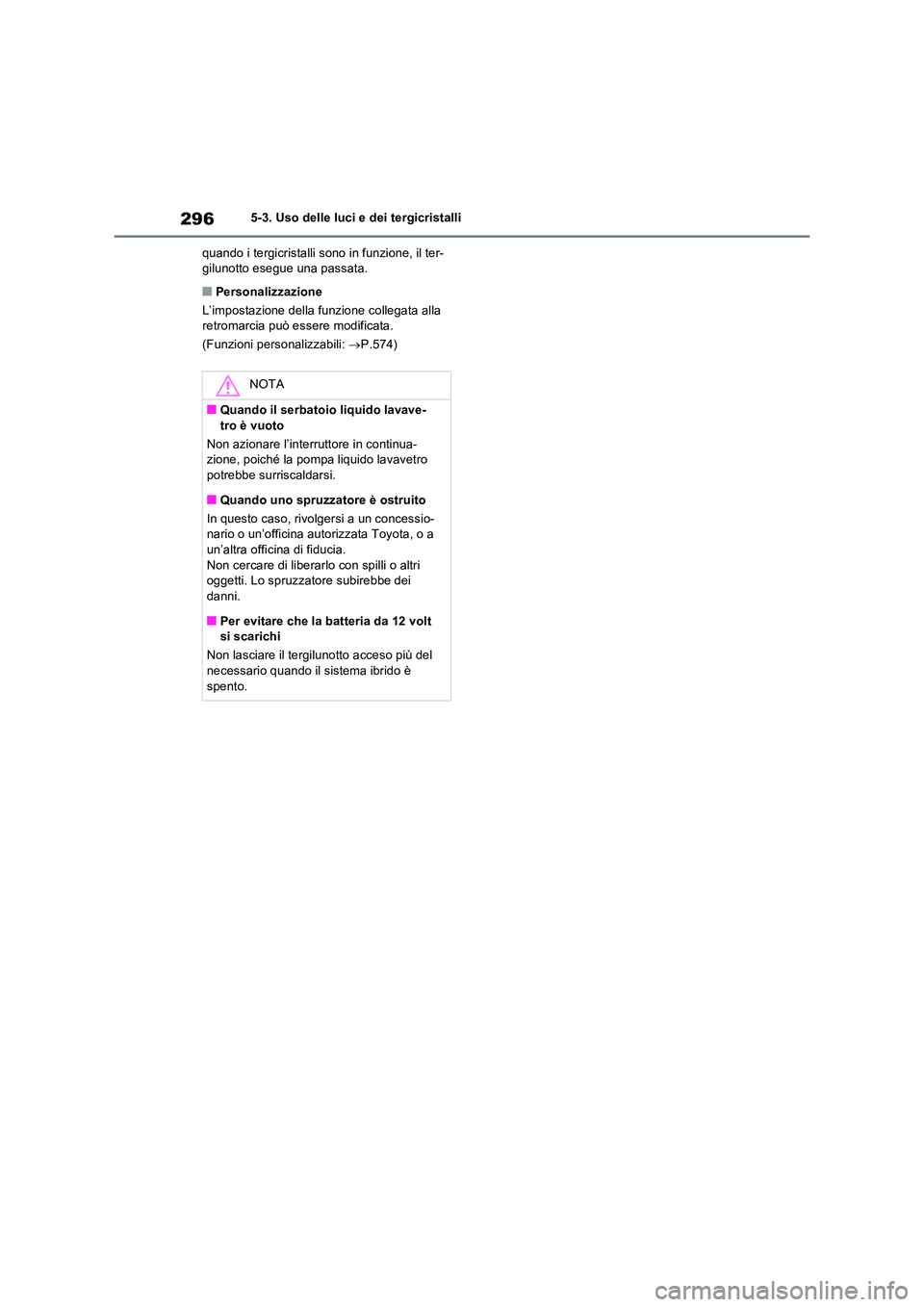

2965-3. Uso delle luci e dei tergicristalli
quando i tergicristalli sono in funzione, il ter- gilunotto esegue una passata.
QPersonalizzazione
L’impostazione della funzione collegata alla retromarcia può essere modificata.
(Funzioni personalizzabili: P.574)
NOTA
QQuando il serbatoio liquido lavave- tro è vuoto
Non azionare l’interruttore in continua- zione, poiché la pompa liquido lavavetro
potrebbe surriscaldarsi.
QQuando uno spruzzatore è ostruito
In questo caso, rivolgersi a un concessio- nario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia. Non cercare di liberarlo con spilli o altri oggetti. Lo spruzzatore subirebbe dei
danni.
QPer evitare che la batteria da 12 volt si scarichi
Non lasciare il tergilunotto acceso più del
necessario quando il sistema ibrido è spento.

297
5

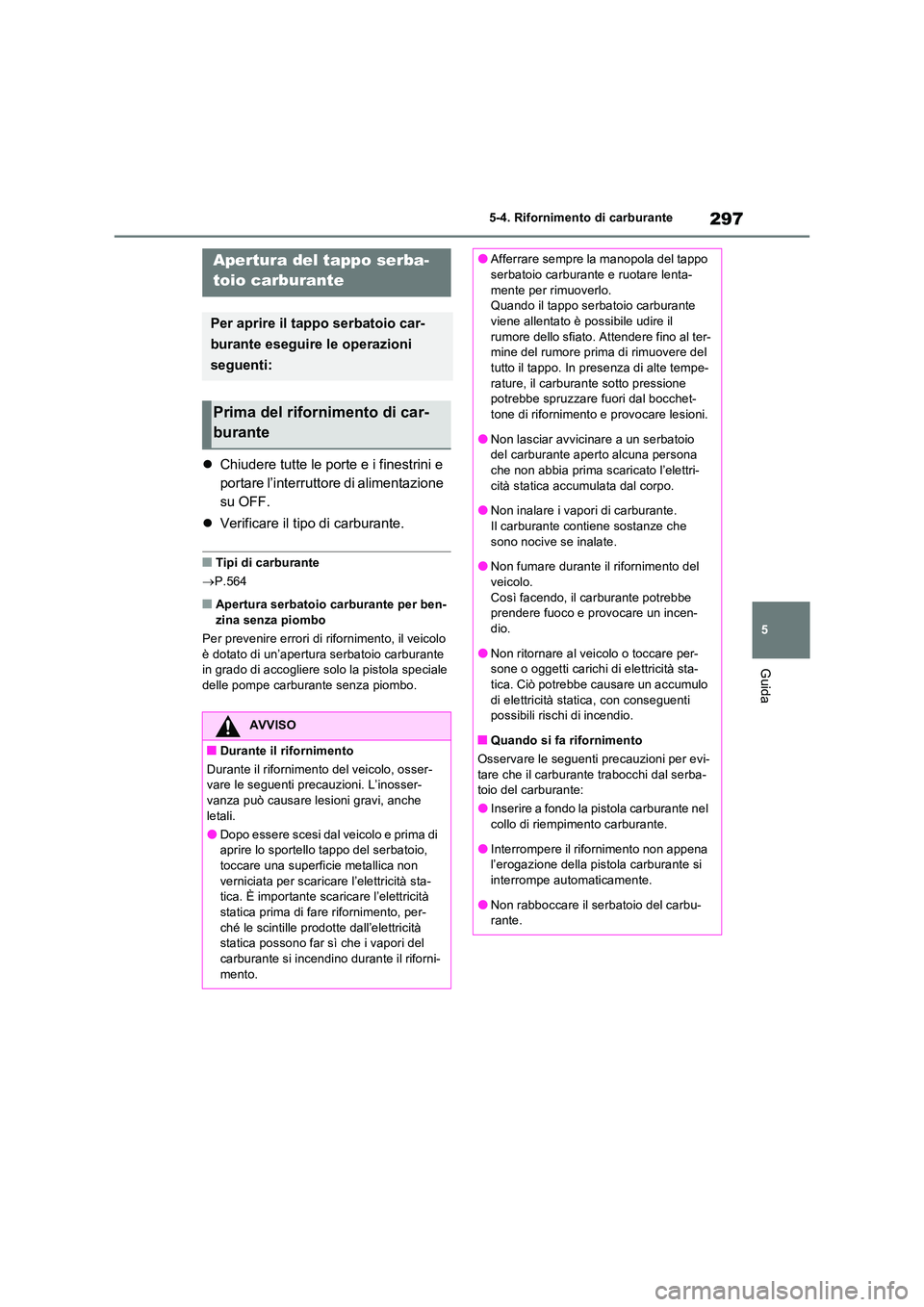

5-4. Rifornimento di carburante
Guida
5-4.Rifornime nto di carbura nte
 Chiudere tutte le porte e i finestrini e
portare l’interruttore di alimentazione
su OFF.
 Verificare il tipo di carburante.
QTipi di carburante
 P.564
QApertura serbatoio carburante per ben-
zina senza piombo
Per prevenire errori di rifornimento, il veicolo è dotato di un’apertura serbatoio carburante in grado di accogliere solo la pistola speciale
delle pompe carburante senza piombo.
Apertura del tappo serba-
toio carburante
Per aprire il tappo serbatoio car-
burante eseguire le operazioni
seguenti:
Prima del rifornimento di car-
burante
AVVISO
QDurante il rifornimento
Durante il rifornimento del veicolo, osser- vare le seguenti precauzioni. L’inosser-
vanza può causare lesi oni gravi, anche letali.
ODopo essere scesi dal veicolo e prima di aprire lo sportello tappo del serbatoio,
toccare una superficie metallica non verniciata per scaricare l’elettricità sta-tica. È importante scaricare l’elettricità
statica prima di fare rifornimento, per- ché le scintille prodotte dall’elettricità statica possono far sì che i vapori del
carburante si incendino durante il riforni- mento.
OAfferrare sempre la manopola del tappo serbatoio carburante e ruotare lenta-
mente per rimuoverlo. Quando il tappo serbatoio carburante viene allentato è possibile udire il
rumore dello sfiato. Attendere fino al ter- mine del rumore prima di rimuovere del tutto il tappo. In presenza di alte tempe-
rature, il carburante sotto pressione potrebbe spruzzare fuori dal bocchet-tone di rifornimento e provocare lesioni.
ONon lasciar avvicinare a un serbatoio del carburante aperto alcuna persona che non abbia prima scaricato l’elettri-
cità statica accumulata dal corpo.
ONon inalare i vapori di carburante. Il carburante contiene sostanze che
sono nocive se inalate.
ONon fumare durante il rifornimento del veicolo.
Così facendo, il carburante potrebbe prendere fuoco e provocare un incen-dio.
ONon ritornare al veicolo o toccare per-sone o oggetti carichi di elettricità sta-tica. Ciò potrebbe causare un accumulo
di elettricità statica, con conseguenti possibili rischi di incendio.
QQuando si fa rifornimento
Osservare le seguenti precauzioni per evi-
tare che il carburante trabocchi dal serba- toio del carburante:
OInserire a fondo la pistola carburante nel collo di riempimento carburante.
OInterrompere il rifornimento non appena l’erogazione della pistola carburante si interrompe automaticamente.
ONon rabboccare il serbatoio del carbu-rante.

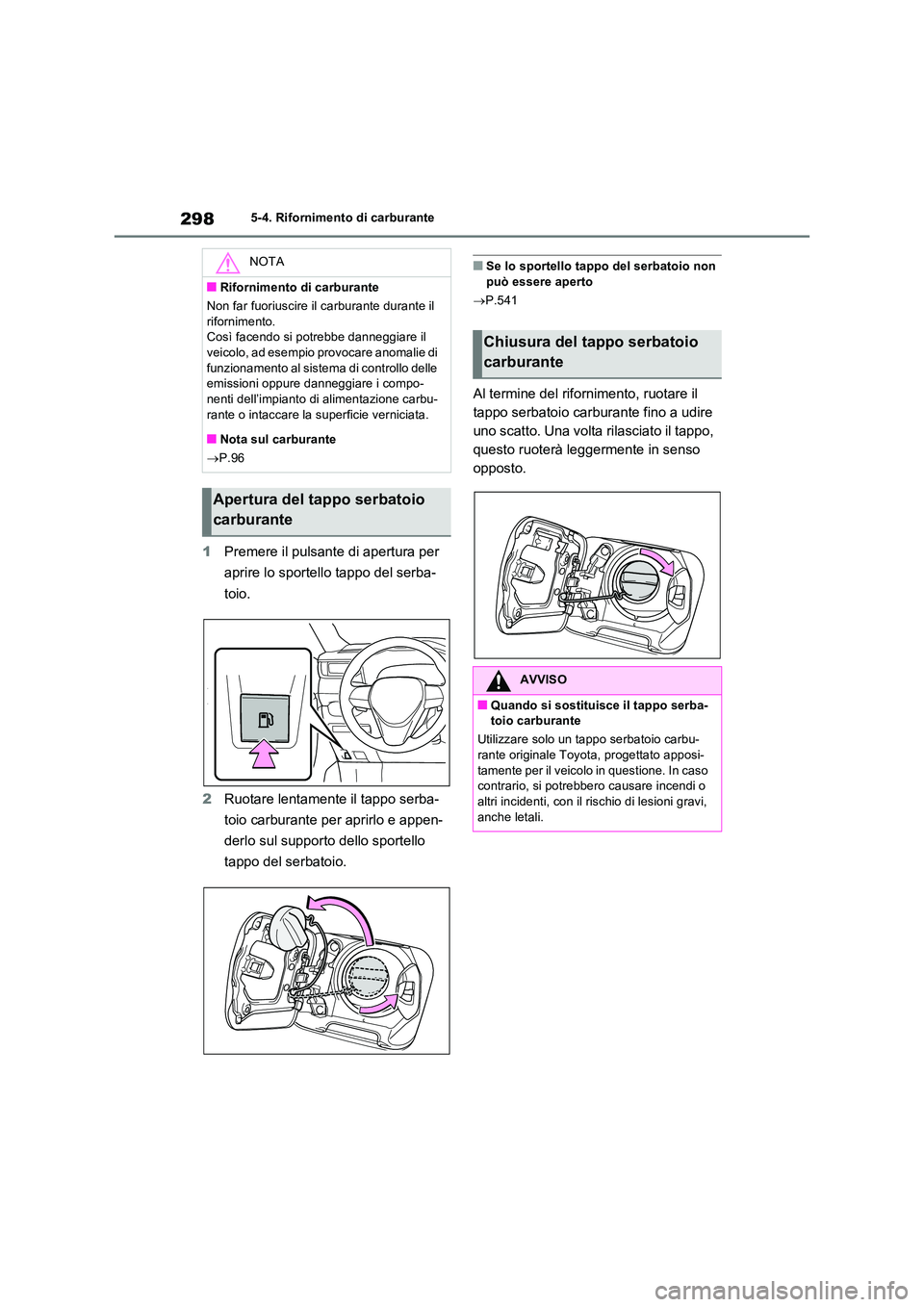

2985-4. Rifornimento di carburante
1Premere il pulsante di apertura per
aprire lo sportello tappo del serba-
toio.
2 Ruotare lentamente il tappo serba-
toio carburante per aprirlo e appen-
derlo sul supporto dello sportello
tappo del serbatoio.
QSe lo sportello tappo del serbatoio non può essere aperto
 P.541
Al termine del rifornimento, ruotare il
tappo serbatoio carburante fino a udire
uno scatto. Una volta rilasciato il tappo,
questo ruoterà leggermente in senso
opposto.
NOTA
QRifornimento di carburante
Non far fuoriuscire il carburante durante il
rifornimento. Così facendo si potrebbe danneggiare il veicolo, ad esempio provocare anomalie di
funzionamento al sistema di controllo delle emissioni oppure danneggiare i compo-nenti dell’impianto di alimentazione carbu-
rante o intaccare la superficie verniciata.
QNota sul carburante
 P.96
Apertura del tappo serbatoio
carburante
Chiusura del tappo serbatoio
carburante
AVVISO
QQuando si sostituisce il tappo serba- toio carburante
Utilizzare solo un tappo serbatoio carbu-
rante originale Toyota, progettato apposi- tamente per il veicolo in questione. In caso contrario, si potrebbero causare incendi o
altri incidenti, con il rischio di lesioni gravi, anche letali.
