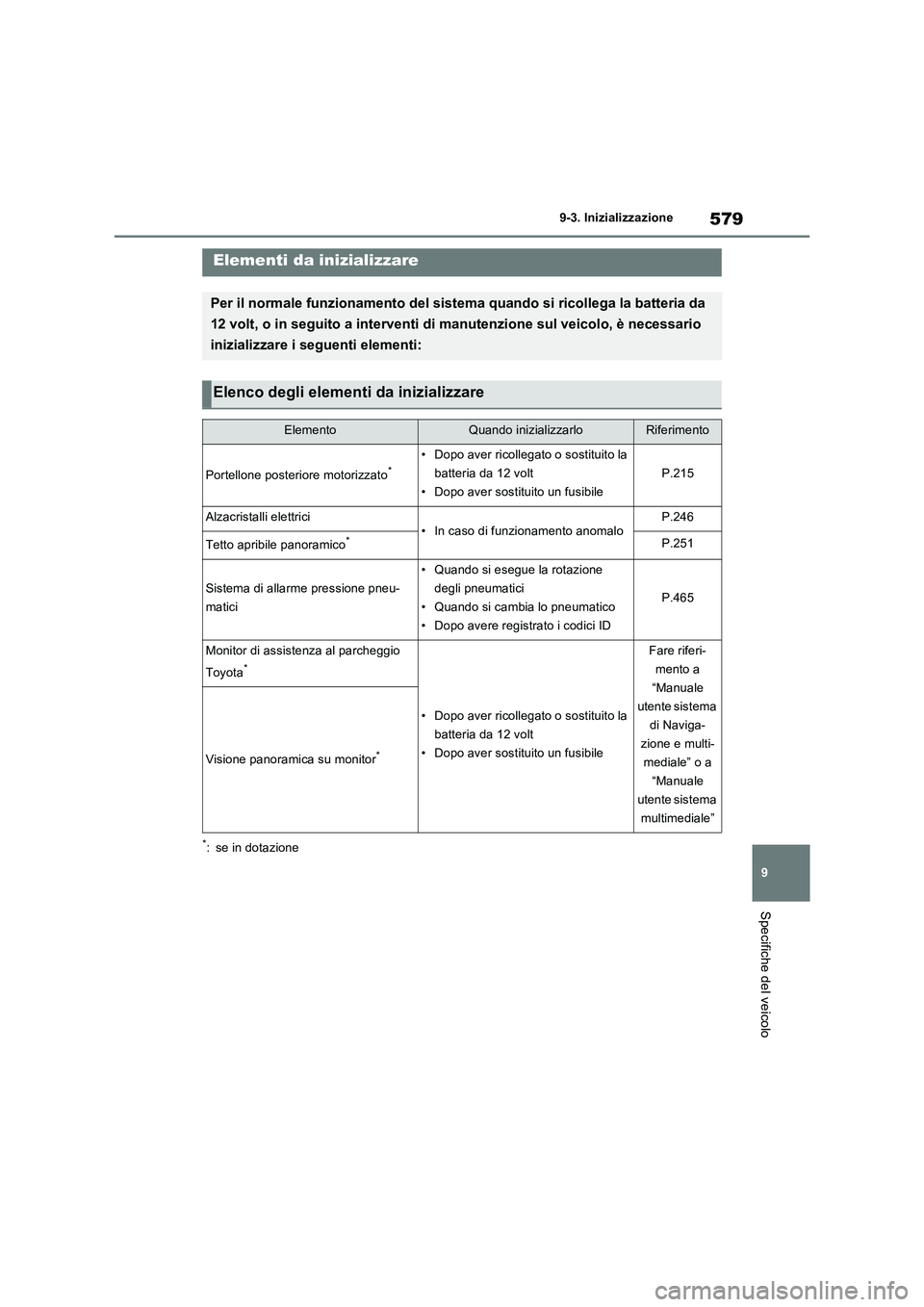

9 9-3. Inizializzazione
Specifiche del veicolo
9- 3. In iz ial i zza zi one
*: se in dotazione
Elementi da inizializzare
Per il normale funzionamento del sistema quando si ricollega la batteria da
12 volt, o in seguito a interventi di manutenzione sul veicolo, è necessario
inizializzare i seguenti elementi:
Elenco degli elementi da inizializzare
ElementoQuando inizializzarloRiferimento
Portellone posteriore motorizzato*• Dopo aver ricollegato o sostituito la
batteria da 12 volt
• Dopo aver sostituito un fusibile
P.215
Alzacristalli elettrici• In caso di funzionamento anomaloP.246
Tetto apribile panoramico*P.251
Sistema di allarme pressione pneu-
matici
• Quando si esegue la rotazione
degli pneumatici
• Quando si cambia lo pneumatico
• Dopo avere registrato i codici ID
P.465
Monitor di assistenza al parcheggio
Toyota
*
• Dopo aver ricollegato o sostituito la
batteria da 12 volt
• Dopo aver sostituito un fusibile
Fare riferi-
mento a
“Manuale
utente sistema
di Naviga-
zione e multi-
mediale” o a
“Manuale
utente sistema
multimediale”
Visione panoramica su monitor*

5809-3. Inizializzazione

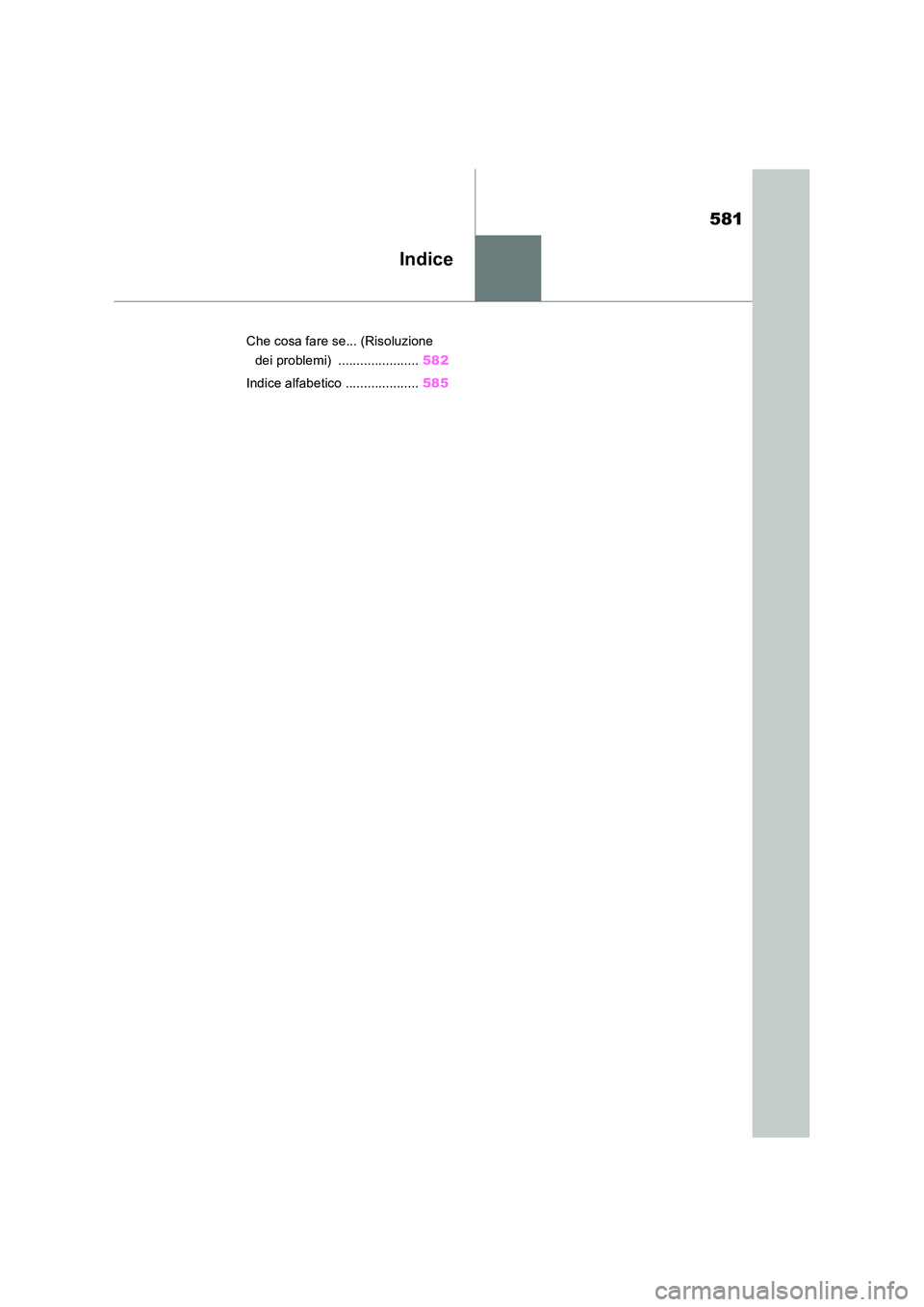

581
Indice
Che cosa fare se... (Risoluzione
dei problemi) ...................... 582
Indice alfabetico .................... 585

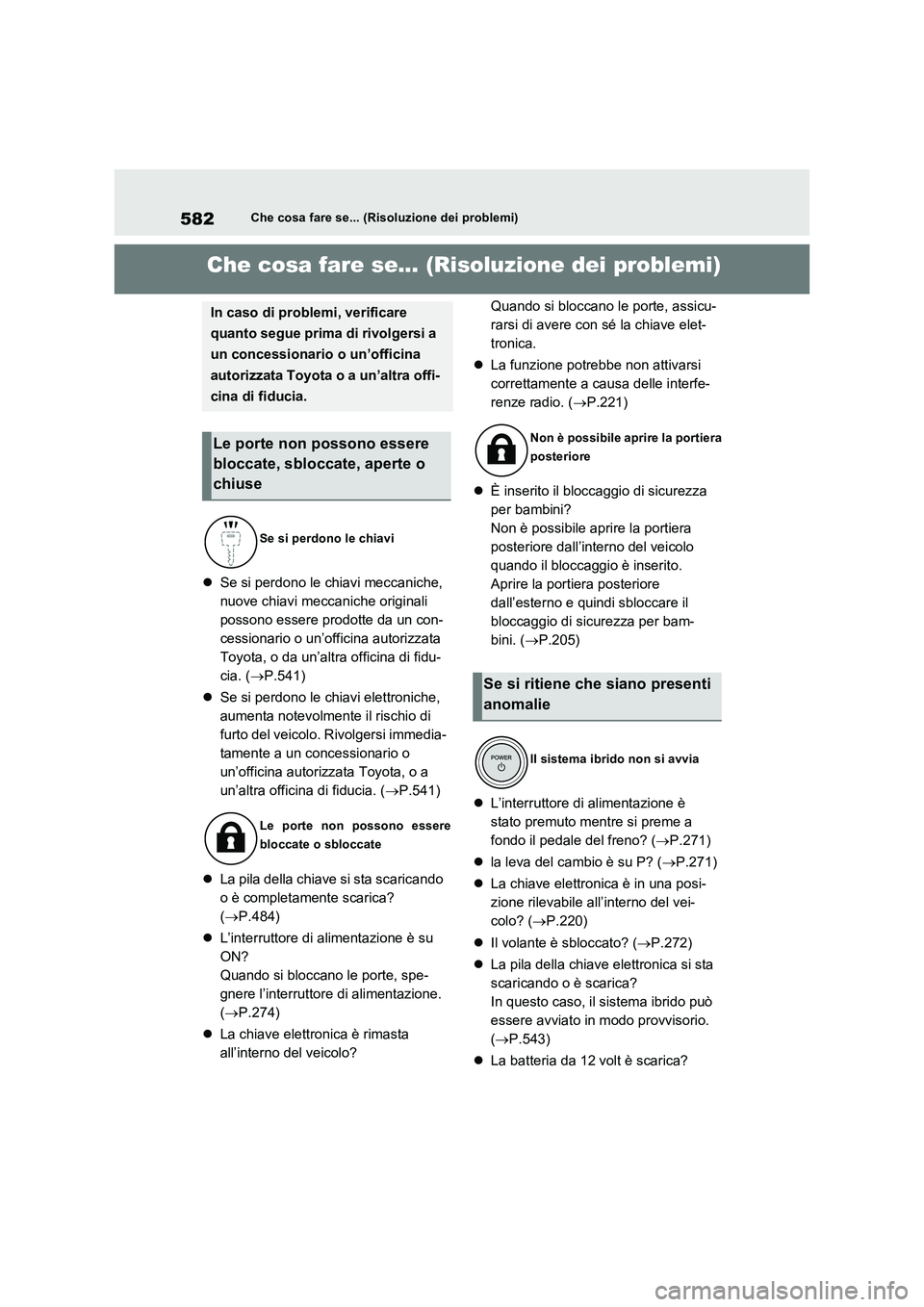

582Che cosa fare se... (Risoluzione dei problemi)
1-1.Che cos a fare se... (Risoluzione d ei problemi)Che cosa fare se... (Risoluzione dei problemi)
Se si perdono le chiavi meccaniche,
nuove chiavi meccaniche originali
possono essere prodotte da un con-
cessionario o un’officina autorizzata
Toyota, o da un’altra officina di fidu-
cia. ( P.541)
 Se si perdono le chiavi elettroniche,
aumenta notevolmente il rischio di
furto del veicolo. Rivolgersi immedia-
tamente a un concessionario o
un’officina autorizzata Toyota, o a
un’altra officina di fiducia. ( P.541)
 La pila della chiave si sta scaricando
o è completamente scarica?
( P.484)
 L’interruttore di alimentazione è su
ON?
Quando si bloccano le porte, spe-
gnere l’interruttore di alimentazione.
( P.274)
 La chiave elettronica è rimasta
all’interno del veicolo?
Quando si bloccano le porte, assicu-
rarsi di avere con sé la chiave elet-
tronica.
 La funzione potrebbe non attivarsi
correttamente a causa delle interfe-
renze radio. ( P.221)
 È inserito il bloccaggio di sicurezza
per bambini?
Non è possibile aprire la portiera
posteriore dall’interno del veicolo
quando il bloccaggio è inserito.
Aprire la portiera posteriore
dall’esterno e quindi sbloccare il
bloccaggio di sicurezza per bam-
bini. ( P.205)
 L’interruttore di alimentazione è
stato premuto mentre si preme a
fondo il pedale del freno? ( P.271)
 la leva del cambio è su P? (P.271)
 La chiave elettronica è in una posi-
zione rilevabile all’interno del vei-
colo? ( P.220)
 Il volante è sbloccato? (P.272)
 La pila della chiave elettronica si sta
scaricando o è scarica?
In questo caso, il sistema ibrido può
essere avviato in modo provvisorio.
( P.543)
 La batteria da 12 volt è scarica?
In caso di problemi, verificare
quanto segue prima di rivolgersi a
un concessionario o un’officina
autorizzata Toyota o a un’altra offi-
cina di fiducia.
Le porte non possono essere
bloccate, sbloccate, aperte o
chiuse
Se si perdono le chiavi
Le porte non possono essere
bloccate o sbloccate
Non è possibile aprire la portiera
posteriore
Se si ritiene che siano presenti
anomalie
Il sistema ibrido non si avvia

583Che cosa fare se... (Risoluzione dei problemi)
(P.544)
 L’interruttore di alimentazione è su
ON? Se non è possibile sbloccare la
leva del cambio premendo il pedale
del freno con l’interruttore di alimen-
tazione su ON. ( P.277)
 Viene bloccato automaticamente per
impedire il furto della vettura.
( P.272)
 L’interruttore bloccaggio cristalli è
premuto?
Se l’interruttore bloccaggio cristalli è
premuto, gli alzacristalli elettrici, fatta
eccezione per il finestrino del condu-
cente, non possono essere azionati.
( P.248)
 Se il veicolo viene lasciato su ACC o
su ON (con sistema ibrido spento)
per un certo periodo di tempo, inter-
viene la funzione di spegnimento
automatico. ( P.274)
 La spia di avvertenza cintura di sicu-
rezza lampeggia
Il conducente e i passeggeri indossano la cintura di sicurezza? ( P.513, 514)
La spia del freno di stazionamento è
accesa
Il freno di stazionamento è stato rilasciato? ( P.280)
A seconda della situazione potrebbero
suonare anche altri tipi di cicalini di
allarme. ( P.506, 516)
 Qualcuno all’interno del veicolo ha
aperto una porta durante l’inseri-
mento dell’allarme?
Il sensore rileva questa azione e
l’allarme inizia a suonare. ( P.79)
Per spegnere l’allarme, portare l’interruttore
di alimentazione su ON o avviare il sistema
ibrido.
 Sul display multi-informazioni viene
visualizzato un messaggio?
Controllare il messaggio sul display
multi-informazioni. ( P.516)
 Quando si accende una spia di
allarme o compare un messaggio di
allarme, vedere a P.506, 516.
La leva del cambio non può
essere spostata da P anche se
viene premuto il pedale del
freno
Una volta spento il sistema
ibrido non è possibile girare il
volante
I finestrini non si aprono o chiu-
dono azionando gli interruttori
alzacristalli elettrici
L’interruttore di alimentazione
viene spento automaticamente
Durante la guida suona un cica-
lino di allarme
Viene attivato un allarme ed
entra in funzione l’avvisatore
acustico (se in dotazione)
Quando si lascia il veicolo
suona un cicalino di allarme
Si accende una spia di allarme o
viene visualizzato un messaggio
di allarme

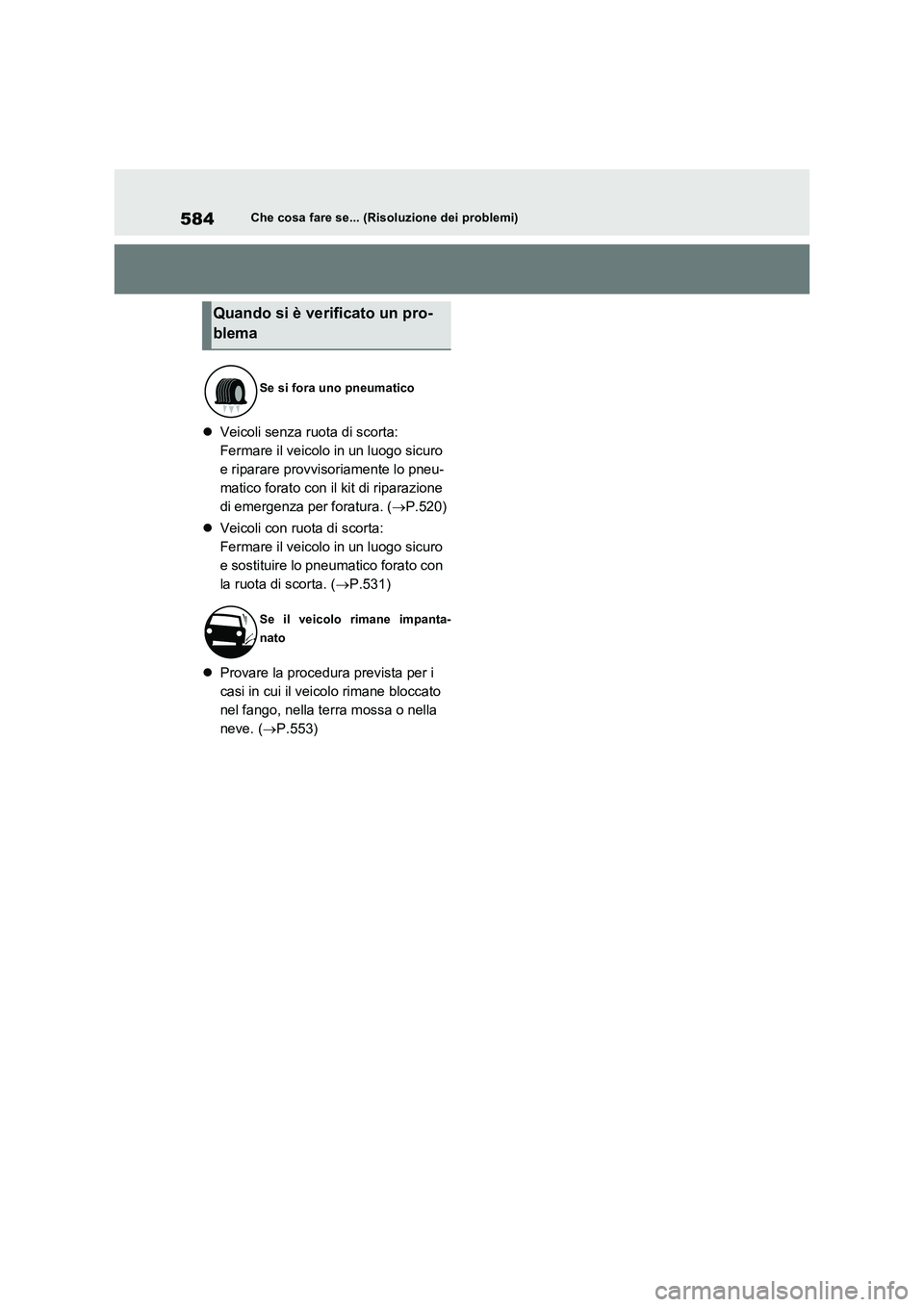

584Che cosa fare se... (Risoluzione dei problemi)
Veicoli senza ruota di scorta:
Fermare il veicolo in un luogo sicuro
e riparare provvisoriamente lo pneu-
matico forato con il kit di riparazione
di emergenza per foratura. (P.520)
Veicoli con ruota di scorta:
Fermare il veicolo in un luogo sicuro
e sostituire lo pneumatico forato con
la ruota di scorta. (P.531)
Provare la procedura prevista per i
casi in cui il veicolo rimane bloccato
nel fango, nella terra mossa o nella
neve. (P.553)
Quando si è verificato un pro-
blema
Se si fora uno pneumatico
Se il veicolo rimane impanta-
nato

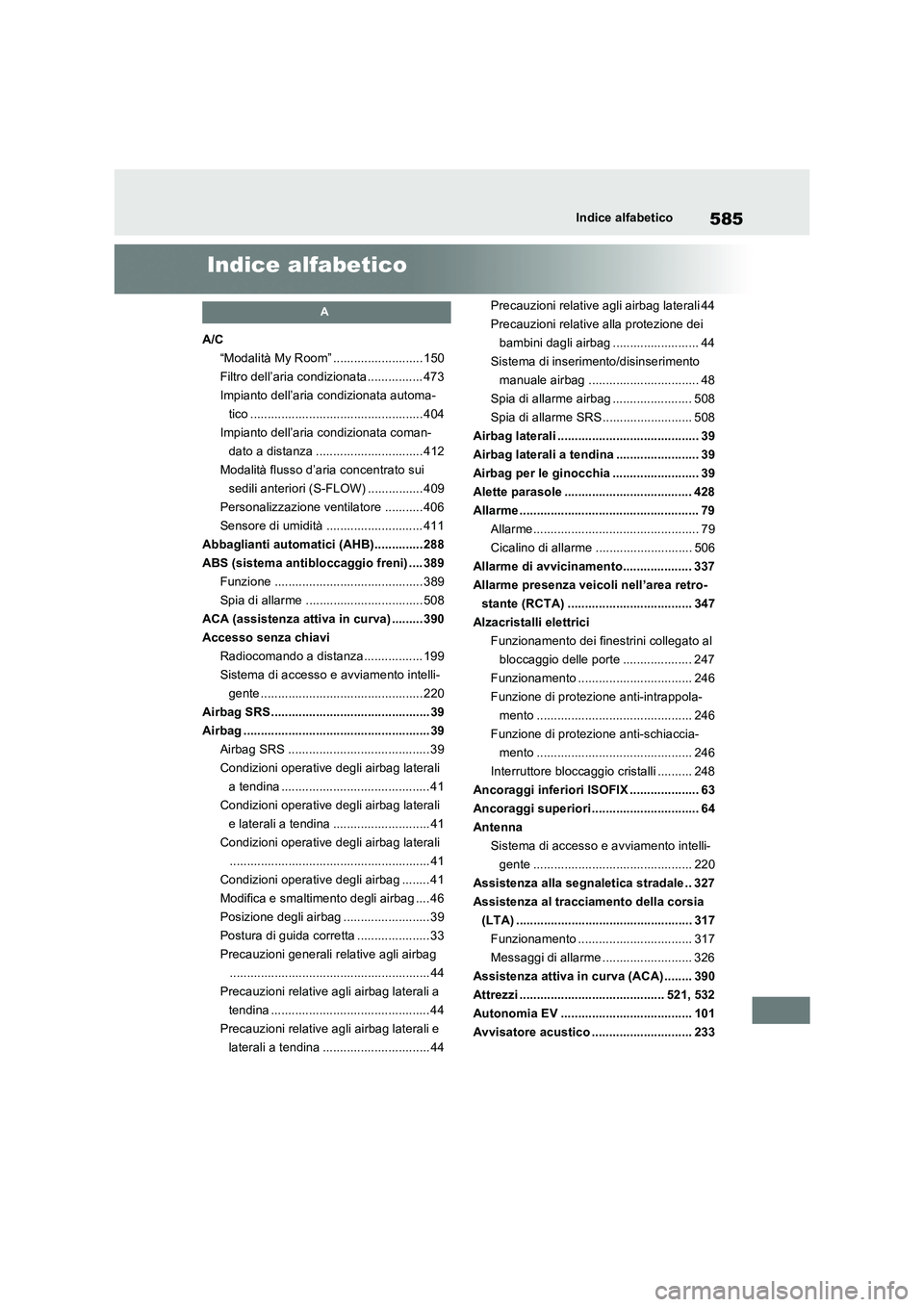

585Indice alfabetico
Indice alfabetico
A
A/C
“Modalità My Room” .......................... 150
Filtro dell’aria condizionata ................ 473
Impianto dell’aria condizionata automa-
tico .................................................. 404
Impianto dell’aria condizionata coman-
dato a distanza ............................... 412
Modalità flusso d’aria concentrato sui
sedili anteriori (S-FLOW) ................ 409
Personalizzazione ventilatore ........... 406
Sensore di umidità ............................ 411
Abbaglianti automatici (AHB).............. 288
ABS (sistema antibloccaggio freni) .... 389
Funzione ........................................... 389
Spia di allarme ..................................508
ACA (assistenza attiva in curva) ......... 390
Accesso senza chiavi
Radiocomando a distanza................. 199
Sistema di accesso e avviamento intelli-
gente ............................................... 220
Airbag SRS.............................................. 39
Airbag ...................................................... 39
Airbag SRS ......................................... 39
Condizioni operative degli airbag laterali
a tendina ........................................... 41
Condizioni operative degli airbag laterali
e laterali a tendina ............................ 41
Condizioni operative degli airbag laterali
.......................................................... 41
Condizioni operative degli airbag ........ 41
Modifica e smaltimento degli airbag .... 46
Posizione degli airbag ......................... 39
Postura di guida corretta ..................... 33
Precauzioni generali relative agli airbag
.......................................................... 44
Precauzioni relative agli airbag laterali a
tendina .............................................. 44
Precauzioni relative agli airbag laterali e
laterali a tendina ............................... 44Precauzioni relative agli airbag laterali 44
Precauzioni relative alla protezione dei
bambini dagli airbag ......................... 44
Sistema di inserimento/disinserimento
manuale airbag ................................ 48
Spia di allarme airbag ....................... 508
Spia di allarme SRS .......................... 508
Airbag laterali ......................................... 39
Airbag laterali a tendina ........................ 39
Airbag per le ginocchia ......................... 39
Alette parasole ..................................... 428
Allarme .................................................... 79
Allarme................................................ 79
Cicalino di allarme ............................ 506
Allarme di avvicinamento.................... 337
Allarme presenza veicoli nell’area retro-
stante (RCTA) .................................... 347
Alzacristalli elettrici
Funzionamento dei finestrini collegato al
bloccaggio delle porte .................... 247
Funzionamento ................................. 246
Funzione di protezione anti-intrappola-
mento ............................................. 246
Funzione di protezione anti-schiaccia-
mento ............................................. 246
Interruttore bloccaggio cristalli .......... 248
Ancoraggi inferiori ISOFIX .................... 63
Ancoraggi superiori ............................... 64
Antenna
Sistema di accesso e avviamento intelli-
gente .............................................. 220
Assistenza alla segnaletica stradale .. 327
Assistenza al tracciamento della corsia
(LTA) ................................................... 317
Funzionamento ................................. 317
Messaggi di allarme .......................... 326
Assistenza attiva in curva (ACA) ........ 390
Attrezzi .......................................... 521, 532
Autonomia EV ...................................... 101
Avvisatore acustico ............................. 233

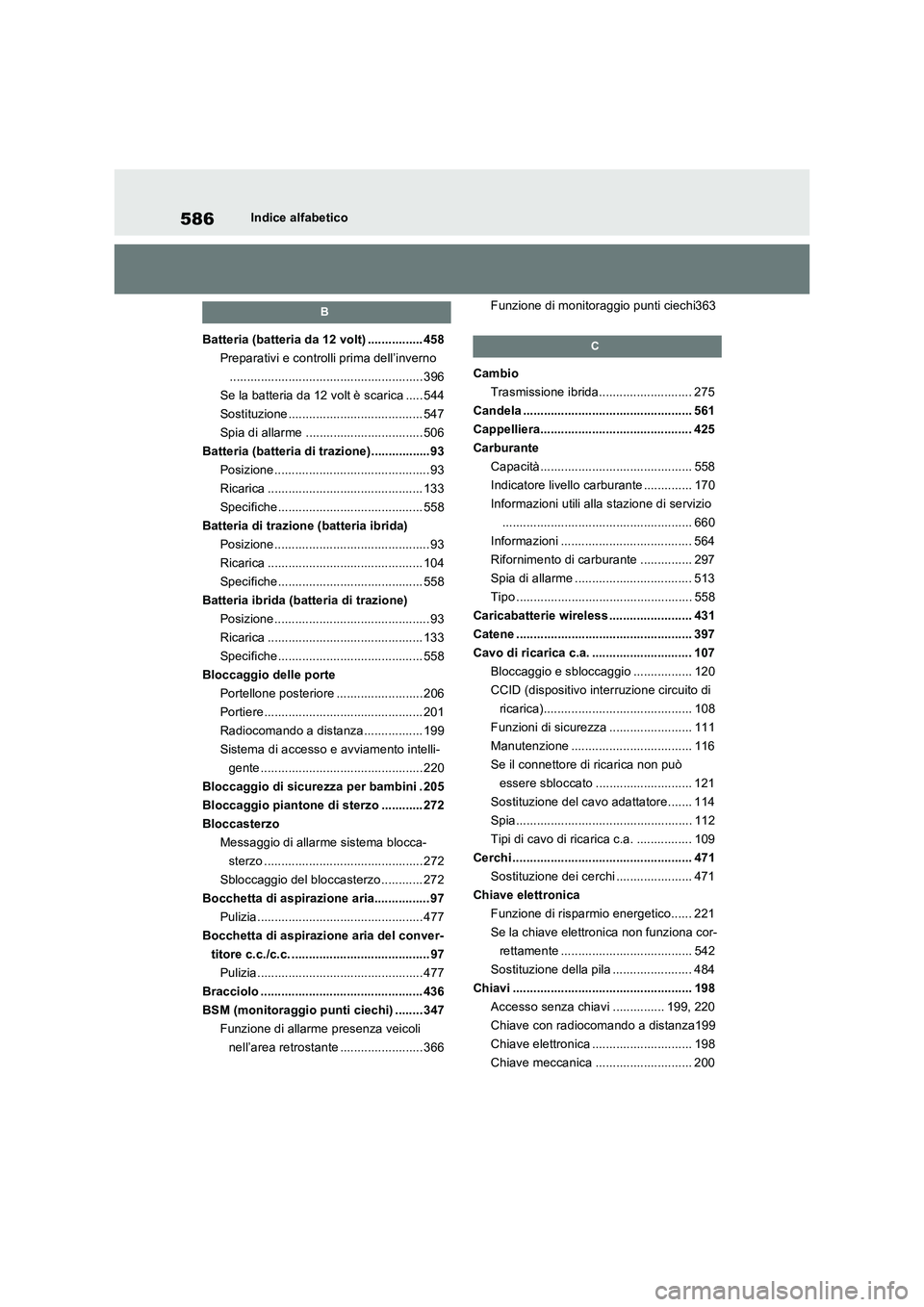

586Indice alfabetico
B
Batteria (batteria da 12 volt) ................ 458
Preparativi e controlli prima dell’inverno
........................................................ 396
Se la batteria da 12 volt è scarica ..... 544
Sostituzione ....................................... 547
Spia di allarme ..................................506
Batteria (batteria di trazione).................93
Posizione ............................................. 93
Ricarica ............................................. 133
Specifiche.......................................... 558
Batteria di trazione (batteria ibrida)
Posizione ............................................. 93
Ricarica ............................................. 104
Specifiche.......................................... 558
Batteria ibrida (batteria di trazione)
Posizione ............................................. 93
Ricarica ............................................. 133
Specifiche.......................................... 558
Bloccaggio delle porte
Portellone posteriore ......................... 206
Portiere.............................................. 201
Radiocomando a distanza................. 199
Sistema di accesso e avviamento intelli-
gente ............................................... 220
Bloccaggio di sicurezza per bambini . 205
Bloccaggio piantone di sterzo ............ 272
Bloccasterzo
Messaggio di allarme sistema blocca-
sterzo .............................................. 272
Sbloccaggio del bloccasterzo ............ 272
Bocchetta di aspirazione aria................ 97
Pulizia................................................ 477
Bocchetta di aspirazione aria del conver-
titore c.c./c.c. ........................................ 97
Pulizia................................................ 477
Bracciolo ............................................... 436
BSM (monitoraggio punti ciechi) ........ 347
Funzione di allarme presenza veicoli
nell’area retrostante ........................ 366Funzione di monitoraggio punti ciechi363C
Cambio
Trasmissione ibrida........................... 275
Candela ................................................. 561
Cappelliera............................................ 425
Carburante
Capacità............................................ 558
Indicatore livello carburante .............. 170
Informazioni utili alla stazione di servizio
....................................................... 660
Informazioni ...................................... 564
Rifornimento di carburante ............... 297
Spia di allarme .................................. 513
Tipo ................................................... 558
Caricabatterie wireless ........................ 431
Catene ................................................... 397
Cavo di ricarica c.a. ............................. 107
Bloccaggio e sbloccaggio ................. 120
CCID (dispositivo interruzione circuito di
ricarica)........................................... 108
Funzioni di sicurezza ........................ 111
Manutenzione ................................... 116
Se il connettore di ricarica non può
essere sbloccato ............................ 121
Sostituzione del cavo adattatore....... 114
Spia................................................... 112
Tipi di cavo di ricarica c.a. ................ 109
Cerchi .................................................... 471
Sostituzione dei cerchi ...................... 471
Chiave elettronica
Funzione di risparmio energetico...... 221
Se la chiave elettronica non funziona cor-
rettamente ...................................... 542
Sostituzione della pila ....................... 484
Chiavi .................................................... 198
Accesso senza chiavi ............... 199, 220
Chiave con radiocomando a distanza199
Chiave elettronica ............................. 198
Chiave meccanica ............................ 200

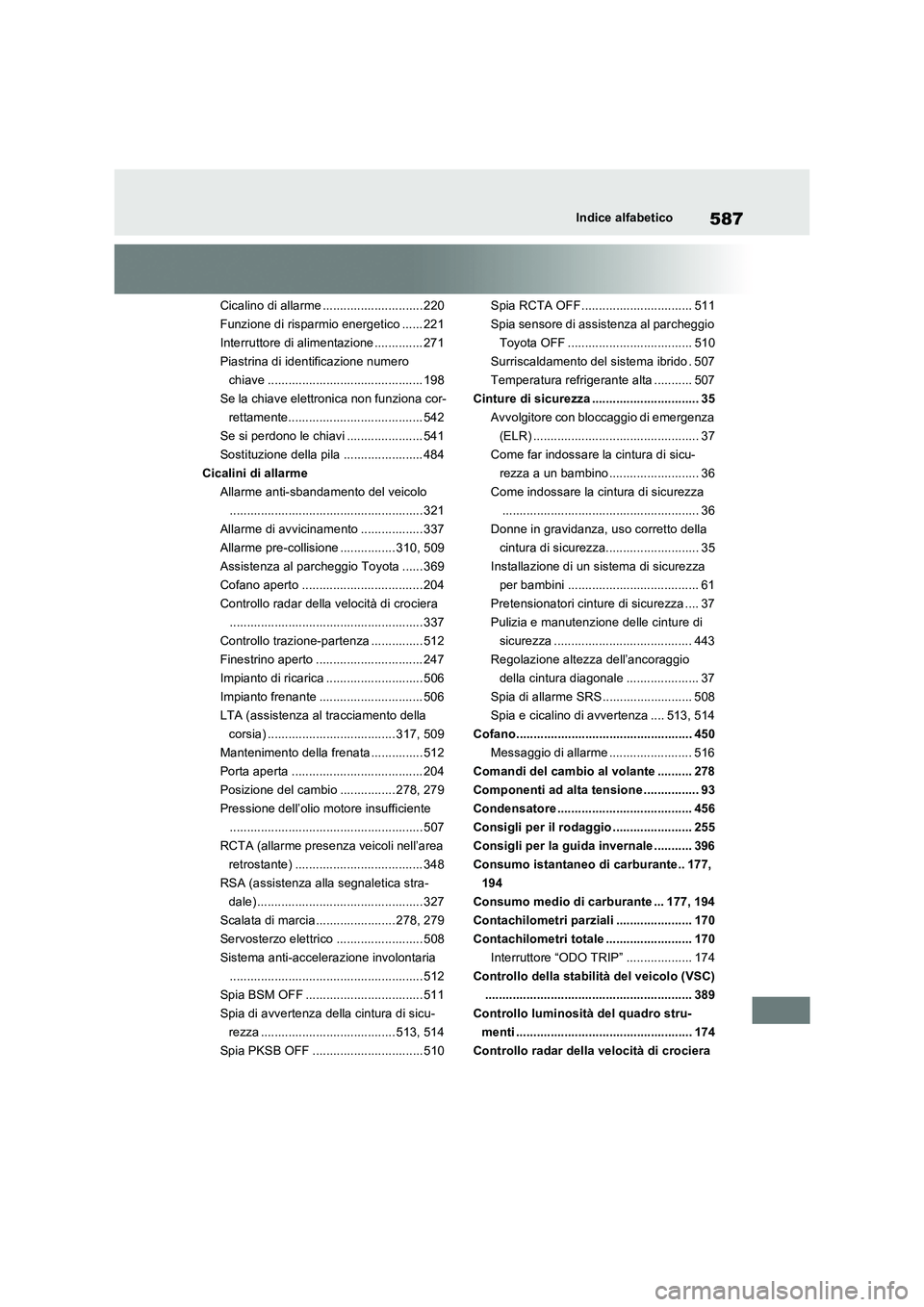

587Indice alfabetico
Cicalino di allarme ............................. 220
Funzione di risparmio energetico ...... 221
Interruttore di alimentazione .............. 271
Piastrina di identificazione numero
chiave ............................................. 198
Se la chiave elettronica non funziona cor-
rettamente....................................... 542
Se si perdono le chiavi ...................... 541
Sostituzione della pila ....................... 484
Cicalini di allarme
Allarme anti-sbandamento del veicolo
........................................................ 321
Allarme di avvicinamento .................. 337
Allarme pre-collisione ................ 310, 509
Assistenza al parcheggio Toyota ...... 369
Cofano aperto ................................... 204
Controllo radar della velocità di crociera
........................................................ 337
Controllo trazione-partenza ............... 512
Finestrino aperto ............................... 247
Impianto di ricarica ............................ 506
Impianto frenante .............................. 506
LTA (assistenza al tracciamento della
corsia) ..................................... 317, 509
Mantenimento della frenata ............... 512
Porta aperta ...................................... 204
Posizione del cambio ................ 278, 279
Pressione dell’olio motore insufficiente
........................................................ 507
RCTA (allarme presenza veicoli nell’area
retrostante) ..................................... 348
RSA (assistenza alla segnaletica stra-
dale) ................................................ 327
Scalata di marcia....................... 278, 279
Servosterzo elettrico ......................... 508
Sistema anti-accelerazione involontaria
........................................................ 512
Spia BSM OFF ..................................511
Spia di avvertenza della cintura di sicu-
rezza ....................................... 513, 514
Spia PKSB OFF ................................510Spia RCTA OFF................................ 511
Spia sensore di assistenza al parcheggio
Toyota OFF .................................... 510
Surriscaldamento del sistema ibrido . 507
Temperatura refrigerante alta ........... 507
Cinture di sicurezza ............................... 35
Avvolgitore con bloccaggio di emergenza
(ELR) ................................................ 37
Come far indossare la cintura di sicu-
rezza a un bambino .......................... 36
Come indossare la cintura di sicurezza
......................................................... 36
Donne in gravidanza, uso corretto della
cintura di sicurezza........................... 35
Installazione di un sistema di sicurezza
per bambini ...................................... 61
Pretensionatori cinture di sicurezza .... 37
Pulizia e manutenzione delle cinture di
sicurezza ........................................ 443
Regolazione altezza dell’ancoraggio
della cintura diagonale ..................... 37
Spia di allarme SRS .......................... 508
Spia e cicalino di avvertenza .... 513, 514
Cofano................................................... 450
Messaggio di allarme ........................ 516
Comandi del cambio al volante .......... 278
Componenti ad alta tensione ................ 93
Condensatore ....................................... 456
Consigli per il rodaggio ....................... 255
Consigli per la guida invernale ........... 396
Consumo istantaneo di carburante.. 177,
194
Consumo medio di carburante ... 177, 194
Contachilometri parziali ...................... 170
Contachilometri totale ......................... 170
Interruttore “ODO TRIP” ................... 174
Controllo della stabilità del veicolo (VSC)
............................................................ 389
Controllo luminosità del quadro stru-
menti ................................................... 174
Controllo radar della velocità di crociera

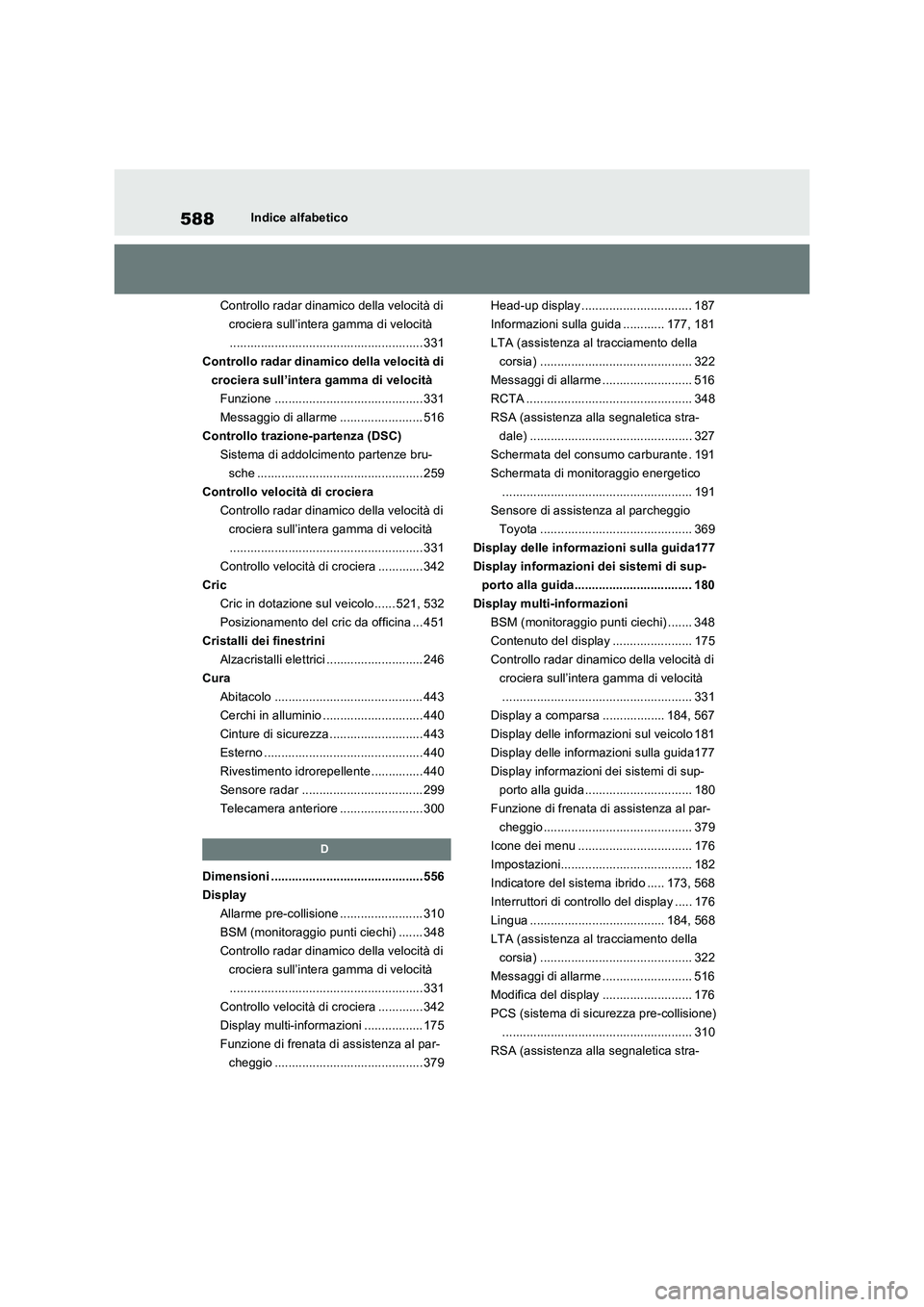

588Indice alfabetico
Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità
........................................................ 331
Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità
Funzione ........................................... 331
Messaggio di allarme ........................ 516
Controllo trazione-partenza (DSC)
Sistema di addolcimento partenze bru-
sche ................................................ 259
Controllo velocità di crociera
Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità
........................................................ 331
Controllo velocità di crociera .............342
Cric
Cric in dotazione sul veicolo ...... 521, 532
Posizionamento del cric da officina ... 451
Cristalli dei finestrini
Alzacristalli elettrici ............................ 246
Cura
Abitacolo ........................................... 443
Cerchi in alluminio ............................. 440
Cinture di sicurezza ........................... 443
Esterno .............................................. 440
Rivestimento idrorepellente ...............440
Sensore radar ................................... 299
Telecamera anteriore ........................ 300
D
Dimensioni ............................................ 556
Display
Allarme pre-collisione ........................ 310
BSM (monitoraggio punti ciechi) ....... 348
Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità
........................................................ 331
Controllo velocità di crociera .............342
Display multi-informazioni ................. 175
Funzione di frenata di assistenza al par-
cheggio ........................................... 379Head-up display ................................ 187
Informazioni sulla guida ............ 177, 181
LTA (assistenza al tracciamento della
corsia) ............................................ 322
Messaggi di allarme .......................... 516
RCTA ................................................ 348
RSA (assistenza alla segnaletica stra-
dale) ............................................... 327
Schermata del consumo carburante . 191
Schermata di monitoraggio energetico
....................................................... 191
Sensore di assistenza al parcheggio
Toyota ............................................ 369
Display delle informazioni sulla guida177
Display informazioni dei sistemi di sup-
porto alla guida.................................. 180
Display multi-informazioni
BSM (monitoraggio punti ciechi) ....... 348
Contenuto del display ....................... 175
Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità
....................................................... 331
Display a comparsa .................. 184, 567
Display delle informazioni sul veicolo 181
Display delle informazioni sulla guida177
Display informazioni dei sistemi di sup-
porto alla guida ............................... 180
Funzione di frenata di assistenza al par-
cheggio ........................................... 379
Icone dei menu ................................. 176
Impostazioni...................................... 182
Indicatore del sistema ibrido ..... 173, 568
Interruttori di controllo del display ..... 176
Lingua ....................................... 184, 568
LTA (assistenza al tracciamento della
corsia) ............................................ 322
Messaggi di allarme .......................... 516
Modifica del display .......................... 176
PCS (sistema di sicurezza pre-collisione)
....................................................... 310
RSA (assistenza alla segnaletica stra-
