TOYOTA RAV4 PLUG-IN HYBRID 2022 Návod na použití (in Czech)

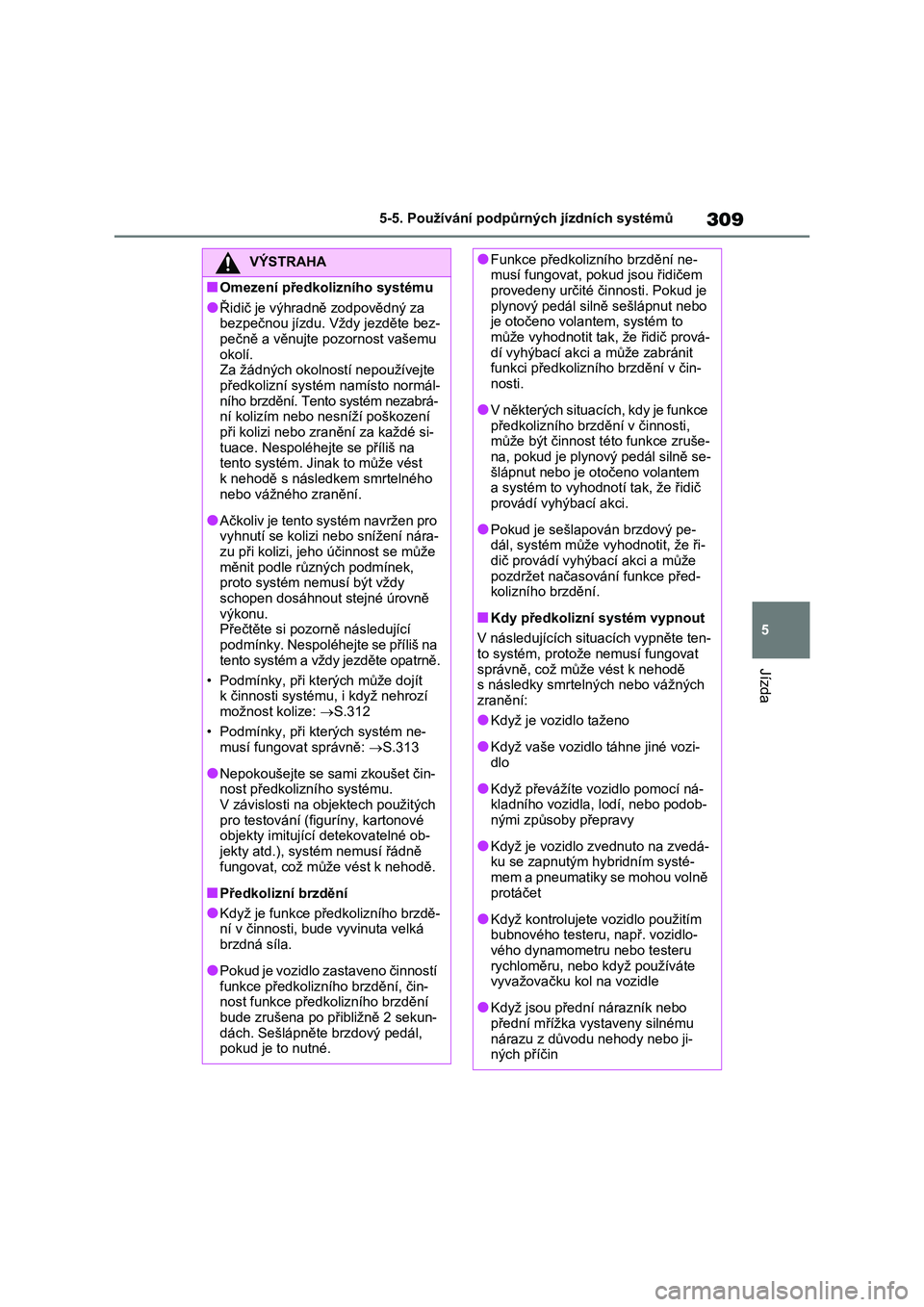

309
5
5-5. Používání podpůrných jízdních systémů
Jízda
VÝSTRAHA
■Omezení předkolizního systému
●Řidič je výhradně zodpovědný za
bezpečnou jízdu. Vždy jezděte bez- pečně a věnujte pozornost vašemu
okolí.
Za žádných okolností nepoužívejte předkolizní systém namísto normál-
ního brzdění. Ten to systém nezabrá-
ní kolizím nebo nesníží poškození
při kolizi nebo zranění za každé si- tuace. Nespoléhejte se příliš na
tento systém. Jina k to může vést
k nehodě s následkem smrtelného nebo vážného zranění.
●Ačkoliv je tento systém navržen pro vyhnutí se kolizi nebo snížení nára-
zu při kolizi, jeho účinnost se může
měnit podle různých podmínek, proto systém nemusí být vždy
schopen dosáhnout stejné úrovně
výkonu. Přečtěte si pozorně následující
podmínky. Nespoléhejte se příliš na
tento systém a vždy jezděte opatrně.
• Podmínky, při kterých může dojít
k činnosti systému, i když nehrozí
možnost kolize: S.312
• Podmínky, při kterých systém ne-
musí fungovat správně: S.313
●Nepokoušejte se sami zkoušet čin-
nost předkolizního systému.
V závislosti na ob jektech použitých pro testování (figuríny, kartonové
objekty imitující detekovatelné ob-
jekty atd.), systém nemusí řádně fungovat, což může vést k nehodě.
■Předkolizní brzdění
●Když je funkce předkolizního brzdě-
ní v činnosti, bude vyvinuta velká
brzdná síla.
●Pokud je vozidlo zastaveno činností
funkce předkolizního brzdění, čin- nost funkce předkolizního brzdění
bude zrušena po přibližně 2 sekun-
dách. Sešlápněte brzdový pedál, pokud je to nutné.
●Funkce předkolizního brzdění ne-musí fungovat, pokud jsou řidičem
provedeny určité činnosti. Pokud je
plynový pedál silně sešlápnut nebo je otočeno vola ntem, systém to
může vyhodnotit tak , že řidič prová-
dí vyhýbací akci a může zabránit funkci předkolizního brzdění v čin-
nosti.
●V některých situacích, kdy je funkce
předkolizního brzdění v činnosti,
může být činnost této funkce zruše- na, pokud je plynový pedál silně se-
šlápnut nebo je ot očeno volantem
a systém to vyhodnot í tak, že řidič provádí vyhýbací akci.
●Pokud je sešlapován brzdový pe-dál, systém může vyhodnotit, že ři-
dič provádí vyhýbací akci a může
pozdržet načasování funkce před- kolizního brzdění.
■Kdy předkolizní systém vypnout
V následujících sit uacích vypněte ten-
to systém, protože nemusí fungovat
správně, což může vést k nehodě s následky smrtelných nebo vážných
zranění:
●Když je vozidlo taženo
●Když vaše vozidlo táhne jiné vozi-
dlo
●Když převážíte vozidlo pomocí ná-
kladního vozidla, lodí, nebo podob- nými způsoby přepravy
●Když je vozidlo zvednuto na zvedá-ku se zapnutým hybridním systé-
mem a pneumatiky se mohou volně
protáčet
●Když kontrolujete vozidlo použitím
bubnového testeru, např. vozidlo-
vého dynamometru nebo testeru rychloměru, nebo když používáte
vyvažovačku kol na vozidle
●Když jsou přední n árazník nebo
přední mřížka vystaveny silnému
nárazu z důvodu nehody nebo ji- ných příčin

3105-5. Používání podpůrných jízdních systémů
■Zapnutí/vypnutí předkolizního
systému
Předkolizní syst ém může být za-
pnut/vypnut na obrazovce
( S.181) na multiinformačním dis-
pleji.
Systém se automaticky zapne pokaždé,
když je spínač POWER zapnut do ZA-
PNUTO.
Pokud je systém vypnut, výstražná
kontrolka PCS se rozsvítí a na multi-
informačním disple ji se zobrazí hlá-
šení.
■Změny načasování předkolizní-
ho varování
Načasování předko lizního varování
může být změněno na obrazovce
( S.181) na multiinformačním
displeji.
Nastavení načasování varování je za-
chováno, když je spínač POWER vy-
pnut. Pokud je však předkolizní systém
vypnut a znovu zapnut, načasování se
vrátí do výchozího na stavení (střední).
VÝSTRAHA
●Pokud vozidlo nemůže jezdit stabil-
ně, např., když vozidlo utrpělo ne-
hodu nebo má poruchu
●Když vozidlo jede sportovním způ-
sobem nebo v terénu
●Když nejsou pneumatiky správně
nahuštěny
●Když jsou pneumatiky silně opotře-
bené
●Když jsou namontovány pneumatiky
jiných než předepsaných rozměrů
●Když jsou nasazeny sněhové řetězy
●Když jsou použit y kompaktní re- zervní kolo nebo sada pro nouzo-
vou opravu pneumatiky
●Pokud je na vozi dlo namontováno
vybavení (sněhový pluh atd.), které
může překážet radarovému senzo- ru nebo přední kameře
Změny nastavení předkoliz-
ního systému

311
5
5-5. Používání podpůrných jízdních systémů
Jízda
1 Časné
2 Střední
Toto je výchozí nastavení.
3Pozdější
■Provozní podmínky
Předkolizní systém je zapnut a systém rozhodne, že pravděpodobnost čelní kolize s detekovaným ob jektem je vysoká.
Každá funkce je funkční při následující rychlosti
●Předkolizní varování
●Předkolizní brzdový asistent
●Předkolizní brzdění
Systém nemusí fungovat v následujících situacích:
●Pokud byl odpojen a připojen pólový vývod 12V akumulátoru a pak vozidlo po urči-
tou dobu nejelo
●Pokud je řadicí páka v R
●Když svítí indikátor vypnutí VSC (bude v činnosti pouze funkce předkolizního varo- vání)
Detekovatelné objektyRychlost vozidlaRelativní rych lost mezi va- ším vozidlem a objektem
VozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Cyklisti a chodciPřibližně 10 až 80 km/hPřibližně 10 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va- ším vozidlem a objektem
VozidlaPřibližně 30 až 180 km/hPřibližně 30 až 180 km/h
Cyklisti a chodciPřibližně 30 až 80 km/hPřibližně 30 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va- ším vozidlem a objektem
VozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Cyklisti a chodciPřibližně 10 až 80 km/hPřibližně 10 až 80 km/h

3125-5. Používání podpůrných jízdních systémů
■Funkce detekce objektu
Systém detekuje obje kty na základě je- jich velikosti, profilu , pohybu atd. Objekt
však nemusí být detek ován v závislosti
na okolním jasu a pohybu, poloze a úhlu detekovaného objektu, které brání sys-
tému ve správné činnosti. ( S.313)
Ilustrace ukazuje obrázek detekovatel- ných objektů.
■Zrušení předkolizního brzdění
Pokud nastane některá z následujících
situací, když je funkce předkolizního
brzdění v činnosti, bude funkce zrušena:
●Plynový pedál je silně sešlápnut.
●Volant je ostře nebo prudce otočen.
■Podmínky, při kterých může dojít
k činnosti systému, i když nehrozí
možnost kolize
●V některých následujících situacích
může systém rozhodno ut, že nastala možnost čelní kolize a uvede se v čin-
nost.
• Když míjíte detekov atelný objekt atd. • Když měníte jízdní pruhy při předjíž-
dění detekovatelného objektu atd.
• Když se přiblížíte k detekovatelnému objektu v sousedním jízdním pruhu
nebo na okraji vo zovky, např., když
změníte směr jízdy nebo jedete po kli- katé silnici
• Když se rychle při blížíte k detekova-
telnému objektu atd. • Když se přibližujete k objektům na
okraji vozovky, jako jsou detekovatel-
né objekty, zábradlí , sloupy, stromy nebo zdi
• Když je detekovatelný objekt nebo jiný
objekt u okraje voz ovky v nájezdu do zatáčky
• Když jsou před vaší m vozidlem obraz- ce nebo malba, které mohou být myl-
ně považovány za detekovatelný
objekt • Když je předek va šeho vozidla zasa-
žen vodou, sněhem, prachem atd.
• Když předjíždíte detekovatelný objekt, který mění jízdní pruh nebo odbočuje
vpravo/vlevo
• Když míjíte detekovatelný objekt
v protijedoucím jízdním pruhu, který
zastavil, aby odbočil vpravo/vlevo
• Když se detekovatelný objekt přiblíží
velmi těsně a pak se zastaví předtím,
než vstoupí do dráhy vašeho vozidla

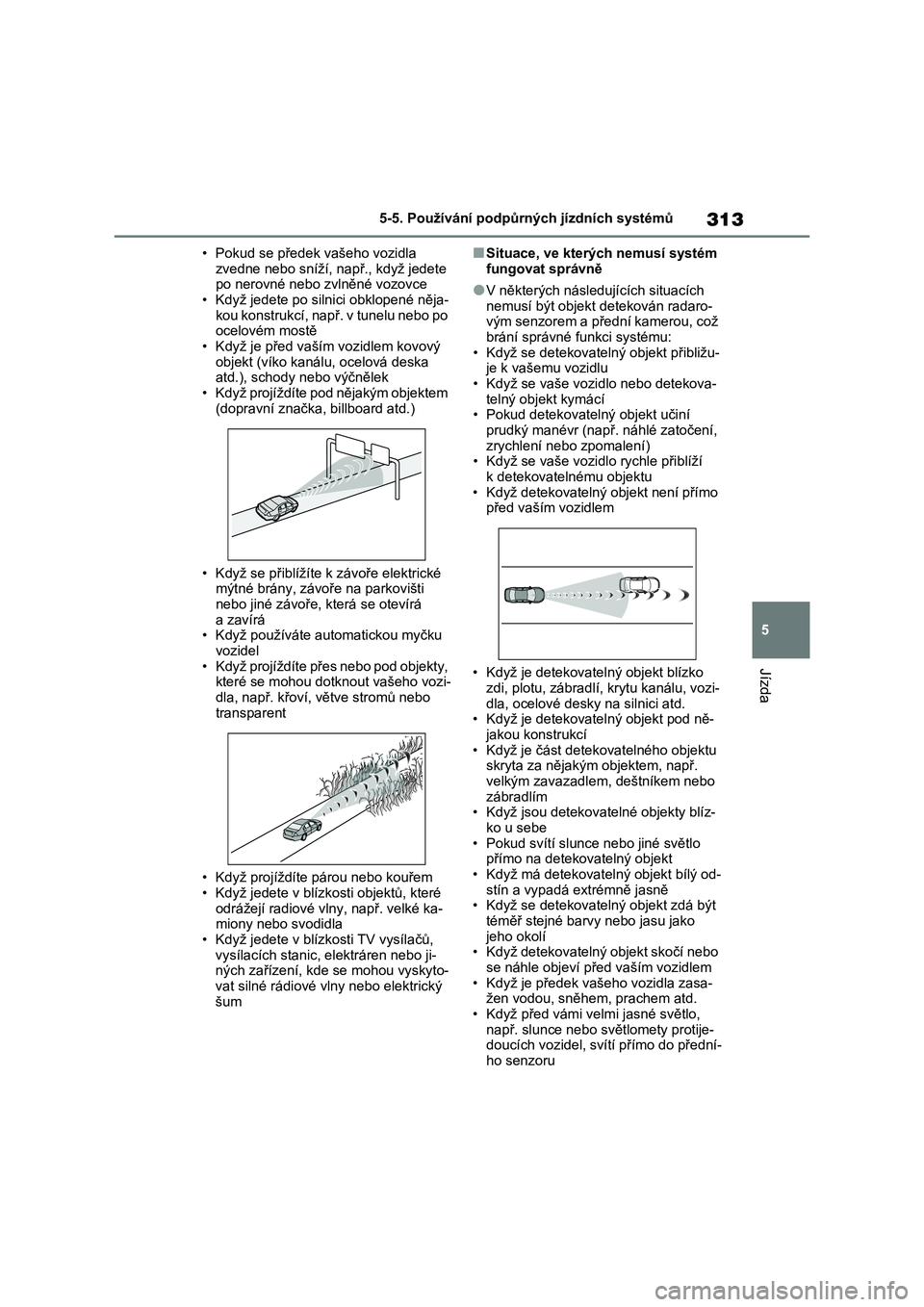

313
5
5-5. Používání podpůrných jízdních systémů
Jízda
• Pokud se předek vašeho vozidla
zvedne nebo sníží, např., když jedete po nerovné nebo zvlněné vozovce
• Když jedete po silnici obklopené něja-
kou konstrukcí, např. v tunelu nebo po ocelovém mostě
• Když je před vaší m vozidlem kovový
objekt (víko kanálu, ocelová deska atd.), schody nebo výčnělek
• Když projíždíte pod nějakým objektem
(dopravní značka, billboard atd.)
• Když se přiblížíte k závoře elektrické
mýtné brány, závoř e na parkovišti nebo jiné závoře, která se otevírá
a zavírá
• Když používáte aut omatickou myčku vozidel
• Když projíždíte přes nebo pod objekty,
které se mohou dotk nout vašeho vozi- dla, např. křoví, větve stromů nebo
transparent
• Když projíždíte párou nebo kouřem
• Když jedete v blízko sti objektů, které
odrážejí radiové vlny, např. velké ka- miony nebo svodidla
• Když jedete v blí zkosti TV vysílačů,
vysílacích stanic, elektráren nebo ji- ných zařízení, kd e se mohou vyskyto-
vat silné rádiové vl ny nebo elektrický
šum
■Situace, ve kterých nemusí systém
fungovat správně
●V některých následujících situacích
nemusí být objekt de tekován radaro- vým senzorem a přední kamerou, což
brání správné funkci systému:
• Když se detekovatelný objekt přibližu- je k vašemu vozidlu
• Když se vaše vozidlo nebo detekova-
telný objekt kymácí • Pokud detekovatelný objekt učiní
prudký manévr (např. náhlé zatočení,
zrychlení nebo zpomalení) • Když se vaše vozidl o rychle přiblíží
k detekovatelnému objektu
• Když detekovatelný objekt není přímo před vaším vozidlem
• Když je detekovatel ný objekt blízko zdi, plotu, záb radlí, krytu kanálu, vozi-
dla, ocelové de sky na silnici atd.
• Když je detekovat elný objekt pod ně- jakou konstrukcí
• Když je část detekovatelného objektu
skryta za nějakým o bjektem, např. velkým zavazadlem, deštníkem nebo
zábradlím
• Když jsou detekovatelné objekty blíz- ko u sebe
• Pokud svítí slunce nebo jiné světlo
přímo na detekovatelný objekt • Když má detekovatelný objekt bílý od-
stín a vypadá extrémně jasně
• Když se detekovatelný objekt zdá být téměř stejné barvy nebo jasu jako
jeho okolí
• Když detekovatelný objekt skočí nebo
se náhle objeví před vaším vozidlem • Když je předek va šeho vozidla zasa-
žen vodou, sněhem, prachem atd.
• Když před vámi vel mi jasné světlo, např. slunce nebo světlomety protije-
doucích vozidel, svítí přímo do přední-
ho senzoru

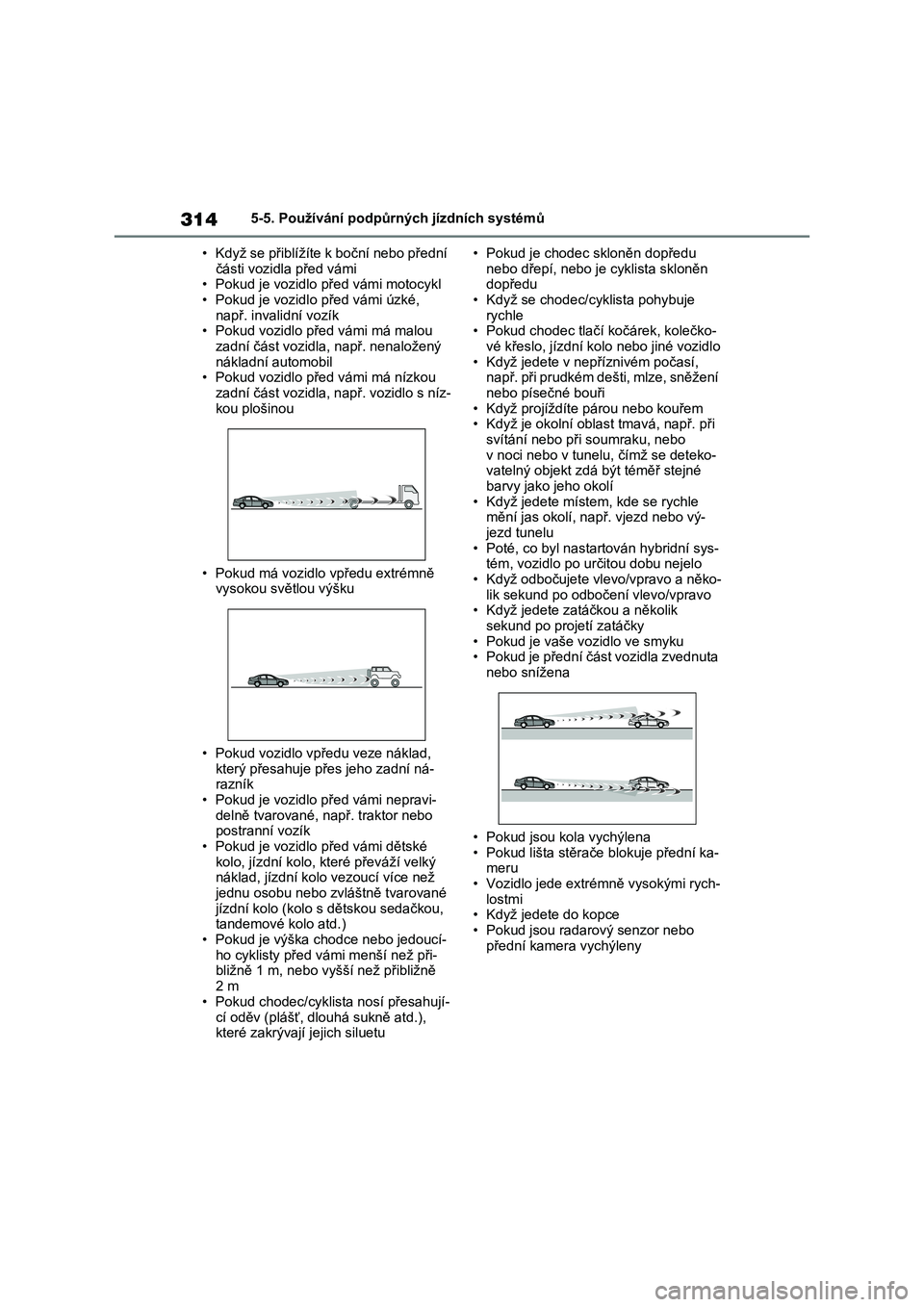

3145-5. Používání podpůrných jízdních systémů
• Když se přiblížíte k boční nebo přední
části vozidla před vámi • Pokud je vozidlo před vámi motocykl
• Pokud je vozidlo před vámi úzké,
např. invalidní vozík • Pokud vozidlo před vámi má malou
zadní část vozidla, např. nenaložený
nákladní automobil • Pokud vozidlo před vámi má nízkou
zadní část vozidla, n apř. vozidlo s níz-
kou plošinou
• Pokud má vozidlo vpředu extrémně
vysokou světlou výšku
• Pokud vozidlo vpředu veze náklad,
který přesahuje přes jeho zadní ná- razník
• Pokud je vozidlo před vámi nepravi-
delně tvarované, např. traktor nebo postranní vozík
• Pokud je vozidlo před vámi dětské
kolo, jízdní kolo, k teré převáží velký náklad, jízdní kolo vezoucí více než
jednu osobu nebo zv láštně tvarované
jízdní kolo (kolo s dětskou sedačkou, tandemové kolo atd.)
• Pokud je výška chodce nebo jedoucí-
ho cyklisty před vámi menší než při- bližně 1 m, nebo vyšš í než přibližně
2 m
• Pokud chodec/cyklista nosí přesahují-
cí oděv (plášť, dlouhá sukně atd.), které zakrývají j ejich siluetu
• Pokud je chodec skloněn dopředu
nebo dřepí, nebo je cyklista skloněn dopředu
• Když se chodec/cyklista pohybuje
rychle • Pokud chodec tlačí kočárek, kolečko-
vé křeslo, jízdní ko lo nebo jiné vozidlo
• Když jedete v nepříznivém počasí, např. při prudkém dešti, mlze, sněžení
nebo písečné bouři
• Když projíždíte párou nebo kouřem • Když je okolní obla st tmavá, např. při
svítání nebo při soumraku, nebo
v noci nebo v tunelu , čímž se deteko- vatelný objekt zdá být téměř stejné
barvy jako jeho okolí
• Když jedete místem, kde se rychle mění jas okolí, např. vjezd nebo vý-
jezd tunelu
• Poté, co byl nastar tován hybridní sys- tém, vozidlo po ur čitou dobu nejelo
• Když odbočujete vlevo/vpravo a něko-
lik sekund po odbočení vlevo/vpravo • Když jedete zatáčkou a několik
sekund po projetí zatáčky
• Pokud je vaše vozidlo ve smyku • Pokud je přední část vozidla zvednuta
nebo snížena
• Pokud jsou kola vychýlena
• Pokud lišta stěrače blokuje přední ka-
meru • Vozidlo jede extré mně vysokými rych-
lostmi
• Když jedete do kopce • Pokud jsou radarový senzor nebo
přední kamera vychýleny

315
5
5-5. Používání podpůrných jízdních systémů
Jízda
●V některých následujících situacích
nemusí být dosaženo dostatečné brzdné síly, což brání správné činnosti
systému:
• Pokud brzdové funkce nemohou fun- govat v jejich plném rozsahu, např.,
když jsou brzdové součásti extrémně
chladné, extrémně horké nebo mokré • Pokud není vozidlo řádně udržováno
(brzdy nebo pneumatiky jsou nadměr-
ně opotřebované, nes právný tlak huš- tění pneumatik atd.)
• Když vozidlo jede po štěrkové silnicí
nebo jiném kluzkém povrchu
■Pokud je vypnuto VSC
●Pokud je vypnuto VSC ( S.390), bu-
dou zrušeny také funkce předkolizního brzdového asistenta a předkolizního
brzdění.
●Výstražná kontrolka PCS se rozsvítí
a na multiinformačním displeji se zob-
razí "VSC vypnuto. Předkolizní brzdo- vý systém není k dispozici".
*: Je-li ve výbavě
LTA (Asistent pro udrže-
ní v pruhu)*
Když jedete po silnici s jasnými
bílými (žlutými) čárami jízdního
pruhu, systém LTA varuje řidi-
če, pokud vozidlo může vybočit
ze svého jízdního pruhu nebo
dráhy* a může také lehce ovlá-
dat volant, aby pomohlo zabrá-
nit vybočení z jízdního pruhu
nebo dráhy*. Také když je adap-
tivní tempomat s plným rych-
lostním rozsahem v činnosti,
tento systém bude ovládat vo-
lant, aby udržel polohu vozidla
v jízdním pruhu.
Systém LTA rozpoznává bílé
(žluté) čáry jízdních pruhů nebo
dráhu* použitím přední kamery.
Kromě toho detekuje vozidla
před vámi použitím přední ka-
mery a radaru.
*: Hranice mezi asfaltem okrajem vo-
zovky, např. tráva, zemina nebo ob-
rubník

3165-5. Používání podpůrných jízdních systémů
VÝSTRAHA
■Před použitím systému LTA
●Nespoléhejte se výhradně na sys-
tém LTA. Systém LTA neřídí auto- maticky vozidlo ani nesnižuje
stupeň pozornosti, která musí být
věnována oblasti před vozidlem. Ři- dič musí vždy převzít plnou odpo-
vědnost za bezpečnost jízdy tím, že
věnuje pozornost okolním podmín-
kám a ovládá vola nt, aby upravil směr jízdy vozidla. Řidič musí také
dělat adekvátní pře stávky, když je
unaven, např. při jí zdách trvajících delší dobu.
●Nedodržení příslušných činností při jízdě a nepozornost by mohly vést
k nehodě s následky smrtelných
nebo vážných zranění.
●Když systém LTA nepoužíváte, po-
užijte spínač LTA , abyste systém vypnuli.
■Situace nevhodné pro systém LTA
V následujících situacích použijte spí-
nač LTA, abyste systém vypnuli. Jinak to může vést k nehodě s ná-
sledkem smrtelného nebo vážného
zranění.
●Vozidlo jede po povrchu vozovky,
který je kluzký z důvodu deště, na- padaného sněhu, námrazy atd.
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry jsou obtížně viditel-
né z důvodu deště, sněžení, mlhy, prachu atd.
●Vozidlo jede v dočasném jízdním pruhu nebo omezeném jízdním pru-
hu z důvodu stavebních prací.
●Vozidlo jede ve stavební zóně.
●Je použito rezervní kolo, sněhové řetězy atd.
●Když jsou pneumatiky nadměrně opotřebené, nebo když je tlak huš-
tění pneumatik nízký.
●Když vaše vozidlo táhne přívěs
nebo při nouzovém tažení
■Jak předejít poruchám systému
LTA a chybným činnostem
●Neupravujte světlomety nebo ne- lepte nálepky atd. na povrch světel.
●Neupravujte odpružení atd. Pokud je nutná výměna odpružení atd.,
kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Nemontujte nebo nepokládejte nic na kapotu nebo mřížku. Nemontujte
také chránič mřížky (ochranné rámy
atd.)
●Pokud vaše čelní sklo vyžaduje
opravy, kontaktujte kteréhokoliv au- torizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý
servis.
■Podmínky, při kterých tyto funk-
ce nemusí fungovat správně
V následujících sit uacích funkce ne-
musí fungovat správně a vozidlo
může vybočit ze svého jízdního pru- hu. Jezděte bezpeč ně, přičemž vždy
věnujte pozornost vašemu okolí
a ovládejte volant, abyste upravili drá- hu vozidla bez přehnaného spoléhá-
ní se na tyto funkce.

317
5
5-5. Používání podpůrných jízdních systémů
Jízda
VÝSTRAHA
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.321) a vozidlo před
vámi změní jízdní pruhy. (Vaše vo- zidlo může sledova t vozidlo před
vámi a také změnit jízdní pruhy.)
●Když je zobrazeno zobrazení sledo- vací jízdy ( S.321) a vozidlo před
vámi kličkuje. (Vaše vozidlo může
podle něj kličkovat a vyjet z jízdního pruhu.)
●Když je zobrazeno zobrazení sledo-vací jízdy ( S.321) a vozidlo před
vámi vybočí ze své ho jízdního pru-
hu. (Vaše vozidl o může sledovat vozidlo před vámi a vyjet z jízdního
pruhu.)
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.321) a vozidlo před
vámi jede extrémně blízko k levé/ pravé čáře jízdního pruhu. (Vaše
vozidlo může sledovat vozidlo před
vámi a vyjet z jízdního pruhu.)
●Vozidlo projíždí prudkou zatáčkou.
●Na straně vozovky jsou objekty
nebo obrazce, které by mohly být
chybně zaměněny za bílé (žluté) čáry (zábradlí, reflexní sloupky
atd.).
●Vozidlo jede tam , kde se silnice rozdvojuje, spojuje atd.
●Během opravy silnice jsou na vo-
zovce značky používané při opra-
vách asfaltu, bílé (žluté) čáry atd.
●Na vozovce jsou stíny, které běží
rovnoběžně nebo překrývají bílé (žluté) čáry.
●Vozidlo jede v oblasti bez bílých (žlutých) čar, například před mýt-
nou bránou nebo kon trolním stano-
vištěm atd.
●Bílé (žluté) čáry jsou porušené, je
použito vyvýšené označení jízdních pruhů nebo obrubníky.
●Bílé (žluté) čáry nejsou vidět nebo jsou obtížně vidit elné z důvodu pís-
ku atd.
●Vozidlo jede po povrchu vozovky,
který je mokrý z důvodu deště, louží
atd.

3185-5. Používání podpůrných jízdních systémů
VÝSTRAHA
●Čáry jízdních pruhů jsou žluté (kte-
ré mohou být obtížněji rozpoznatel-
né než čáry, které jsou bílé).
●Bílé (žluté) čáry přecházejí přes ob-
rubník atd.
●Vozidlo jede po světlém povrchu,
například po betonu.
●Pokud okraj siln ice není zřejmý
nebo rovný.
●Vozidlo jede po povrchu, který je
světlý z důvodu o draženého světla
atd.
●Vozidlo jede v oblasti, kde se rychle
mění jas, např. vjezdy nebo výjezdy tunelů atd.
●Světlo ze světlometů protijedoucího vozidla, slunce at d., svítí do kamery.
●Vozidlo jede na svahu.
●Vozidlo jede po silnici, která se na-
klání doleva, doprava, nebo po kli- katé silnici.
●Vozidlo jede po nezpevněné nebo nerovné silnici.
●Jízdní pruh je extrémně úzký nebo široký.
●Vozidlo je extrémně nakloněno z důvodu převozu těžkých zavaza-
del nebo nesprávného nahuštění
pneumatik.
●Vzdálenost od vozidla před vámi je
extrémně krátká.
●Vozidlo se pohybuje nahoru a dolů
o velkou hodnotu z důvodu stavu vozovky během jízdy (špatné silni-
ce nebo spáry na vozovce).
●Když jedete v tune lu nebo v noci
s vypnutými světl omety nebo svět-
lomet ztlumený z důvodu znečištění jeho čočky nebo jeho vychýlení.
●Vozidlo utrpí náraz bočního větru.
●Vozidlo je ovlivněno nárazem větru
od vozidla jedoucího v sousedním jízdním pruhu.
●Vozidlo právě změnilo jízdní pruh nebo projelo křižovatkou.
●Kdy jsou použity pneumatiky odliš-né konstrukce, výrobce, značky
nebo vzorku běhounu.
●Když jsou namontovány pneumatiky
jiných než předepsaných rozměrů.
●Jsou použity zimní pneumatiky atd.
●Vozidlo jede extrémně vysokými rychlostmi.
