TOYOTA SIENNA 2011 Manuel du propriétaire (in French)

299
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
SIENNA_D (OM45466D)
■

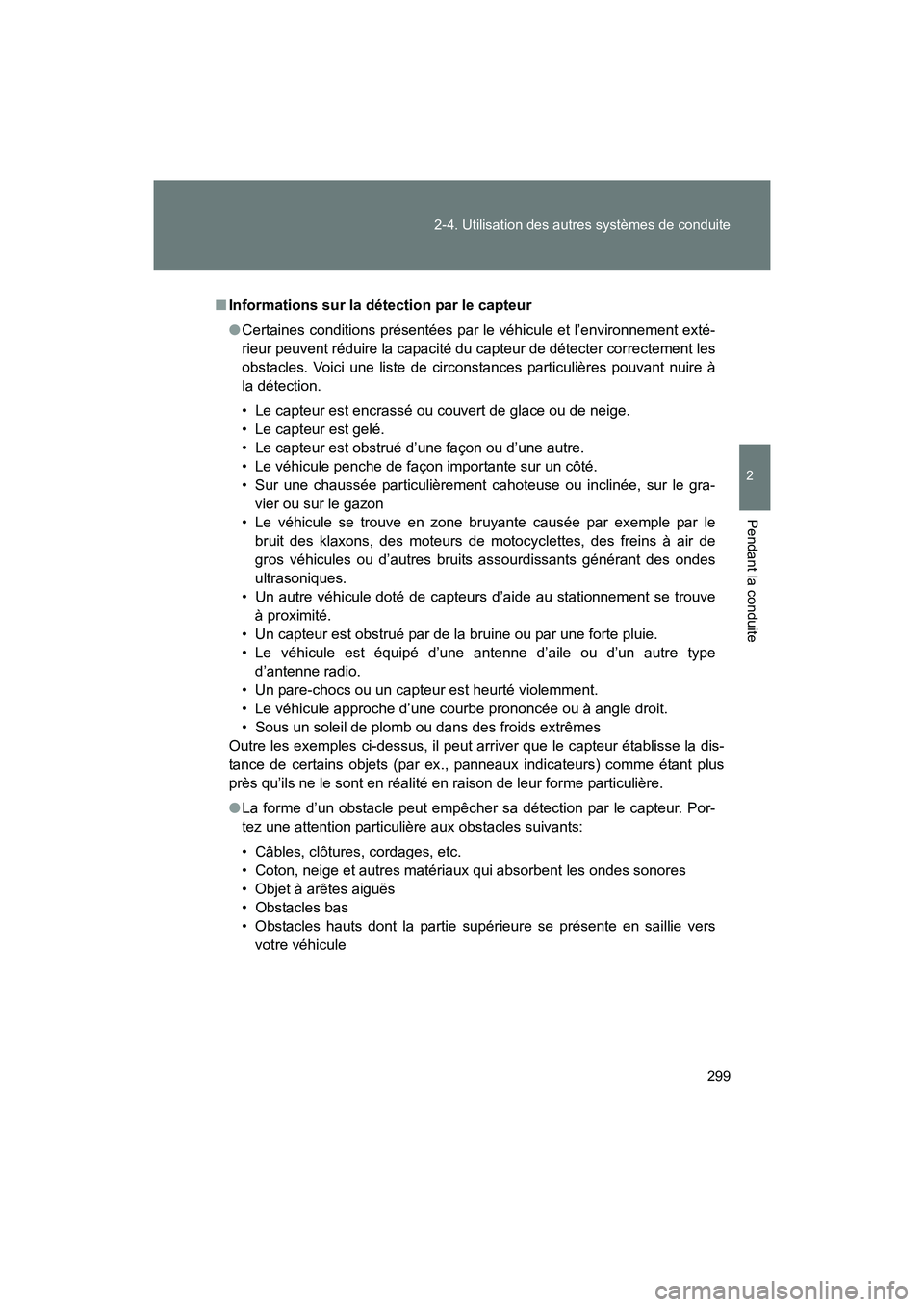

Informations sur la détection par le capteur
●Certaines conditions présentées par le véhicule et l’environnement exté-
rieur peuvent réduire la capacité du capteur de détecter correctement les
obstacles. Voici une liste de circonstances particulières pouvant nuire à
la détection.
• Le capteur est encrassé ou couvert de glace ou de neige.
• Le capteur est gelé.
• Le capteur est obstrué d’une façon ou d’une autre.
• Le véhicule penche de façon importante sur un côté.
• Sur une chaussée particulièrement cahoteuse ou inclinée, sur le gra-
vier ou sur le gazon
• Le véhicule se trouve en zone bruyante causée par exemple par le bruit des klaxons, des moteurs de motocyclettes, des freins à air de
gros véhicules ou d’autres bruits assourdissants générant des ondes
ultrasoniques.
• Un autre véhicule doté de capteurs d’aide au stationnement se trouve à proximité.
• Un capteur est obstrué par de la bruine ou par une forte pluie.
• Le véhicule est équipé d’une antenne d’aile ou d’un autre type d’antenne radio.
• Un pare-chocs ou un capteur est heurté violemment.
• Le véhicule approche d’une courbe prononcée ou à angle droit.
• Sous un soleil de plomb ou dans des froids extrêmes
Outre les exemples ci-dessus, il peut arriver que le capteur établisse la dis-
tance de certains objets (par ex., panneaux indicateurs) comme étant plus
près qu’ils ne le sont en réalité en raison de leur forme particulière.
● La forme d’un obstacle peut empêcher sa détection par le capteur. Por-
tez une attention particulière aux obstacles suivants:
• Câbles, clôtures, cordages, etc.
• Coton, neige et autres matériaux qui absorbent les ondes sonores
• Objet à arêtes aiguës
• Obstacles bas
• Obstacles hauts dont la partie supérieure se présente en saillie vers
votre véhicule

300 2-4. Utilisation des autres systèmes de conduite
SIENNA_D (OM45466D)

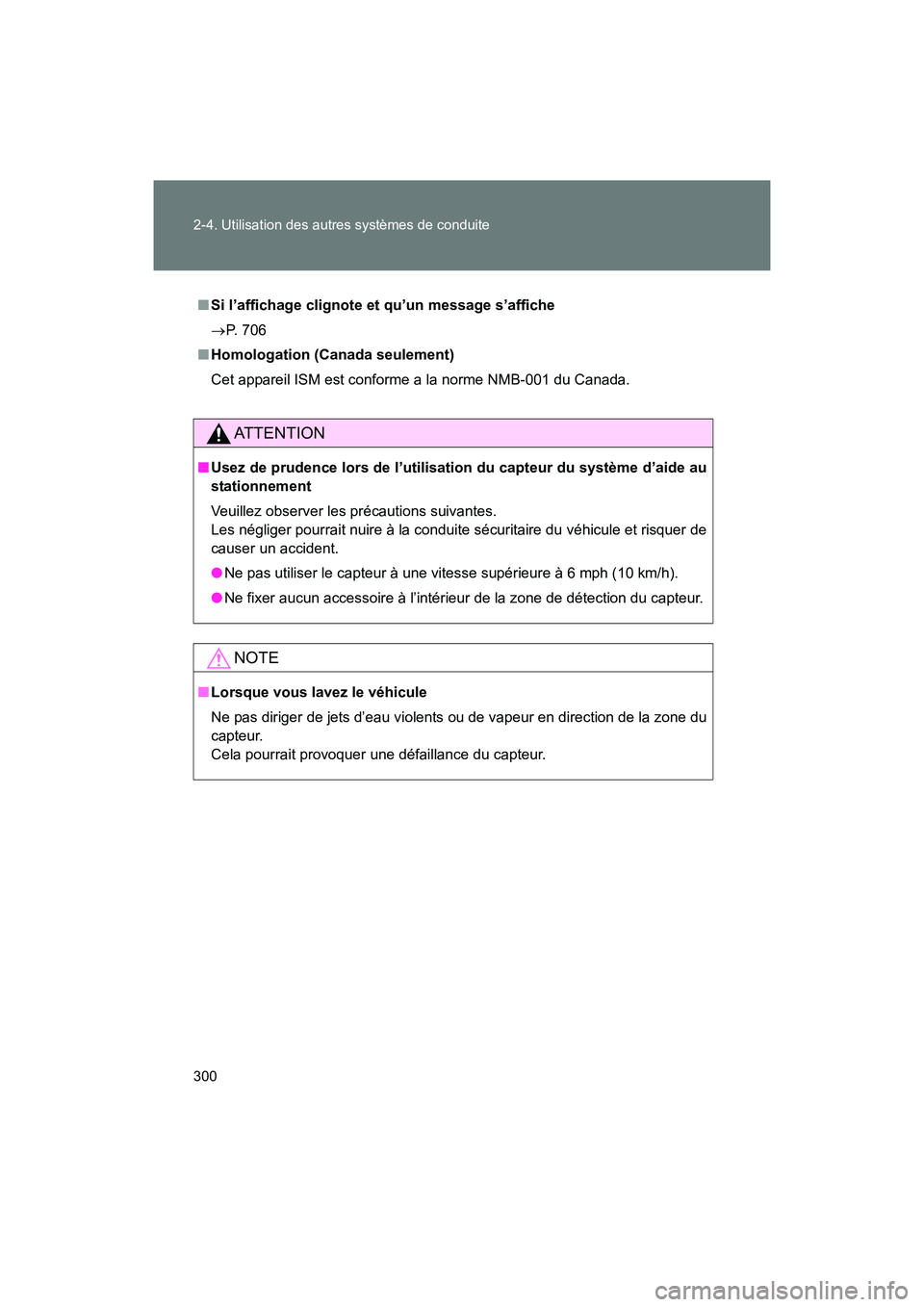

■Si l’affichage clignote et qu’un message s’affiche
→ P. 706
■ Homologation (Canada seulement)
Cet appareil ISM est conforme a la norme NMB-001 du Canada.
AT T E N T I O N
■Usez de prudence lors de l’utilisation du capteur du système d’aide au
stationnement
Veuillez observer les précautions suivantes.
Les négliger pourrait nuire à la conduite sécuritaire du véhicule et risquer de
causer un accident.
● Ne pas utiliser le capteur à une vitesse supérieure à 6 mph (10 km/h).
● Ne fixer aucun accessoire à l’intérieur de la zone de détection du capteur.
NOTE
■Lorsque vous lavez le véhicule
Ne pas diriger de jets d’eau violents ou de vapeur en direction de la zone du
capteur.
Cela pourrait provoquer une défaillance du capteur.

301
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
SIENNA_D (OM45466D)

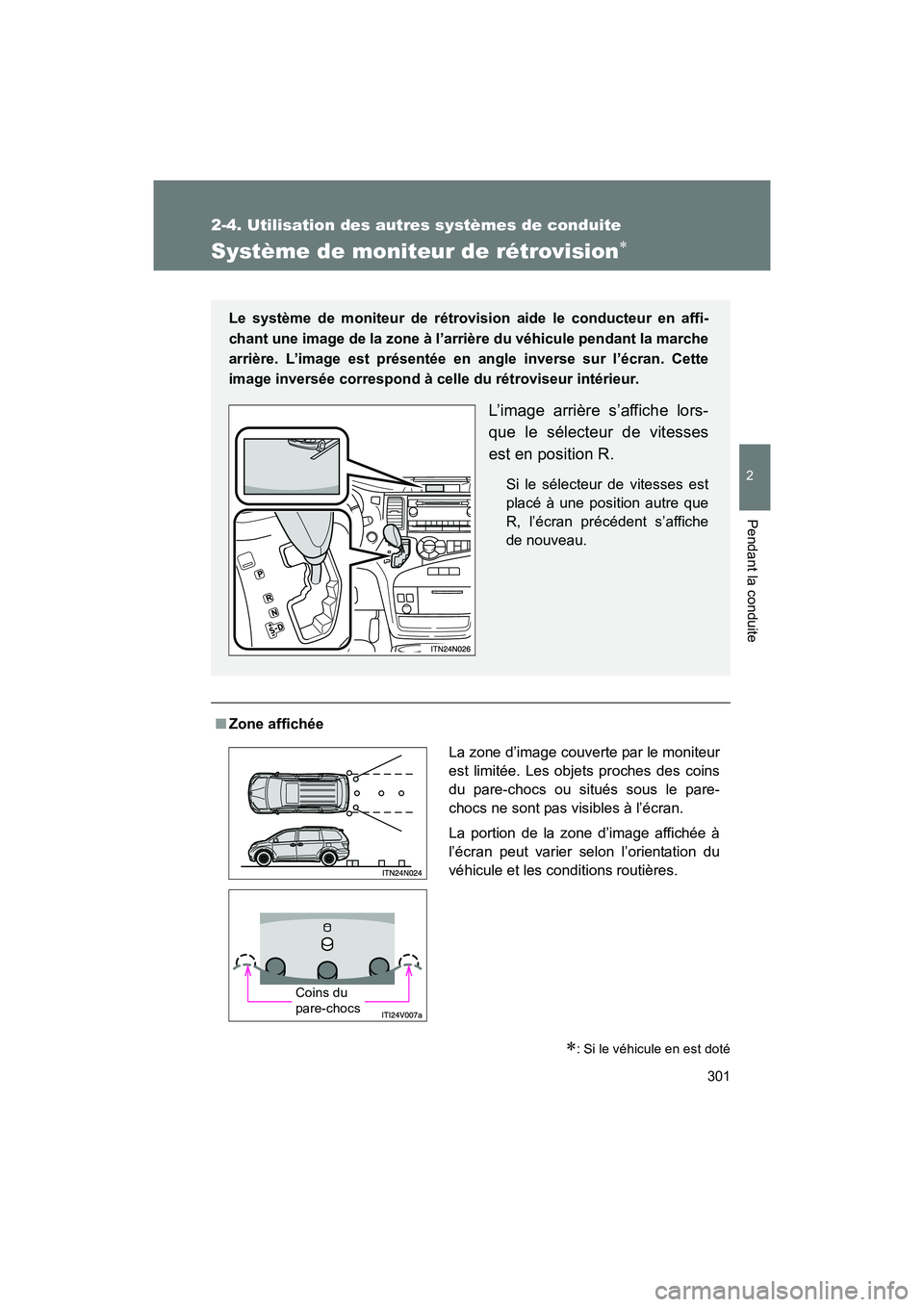

Système de moniteur de rétrovision∗
∗: Si le véhicule en est doté
■Zone affichée Le système de moniteur de rétrovis ion aide le conducteur en affi-
chant une image de la zone à l’arrière du véhicule pendant la marche
arrière. L’image est présentée en angle inverse sur l’écran. Cette
image inversée correspond à celle du rétroviseur intérieur.
L’image arrière s’affiche lors-
que le sélecteur de vitesses
est en position R.
Si le sélecteur de vitesses est
placé à une position autre que
R, l’écran précédent s’affiche
de nouveau.
La zone d’image couverte par le moniteur
est limitée. Les objets proches des coins
du pare-chocs ou situés sous le pare-
chocs ne sont pas visibles à l’écran.
La portion de la zone d’image affichée à
l’écran peut varier selon l’orientation du
véhicule et les conditions routières.
Coins du
pare-chocs

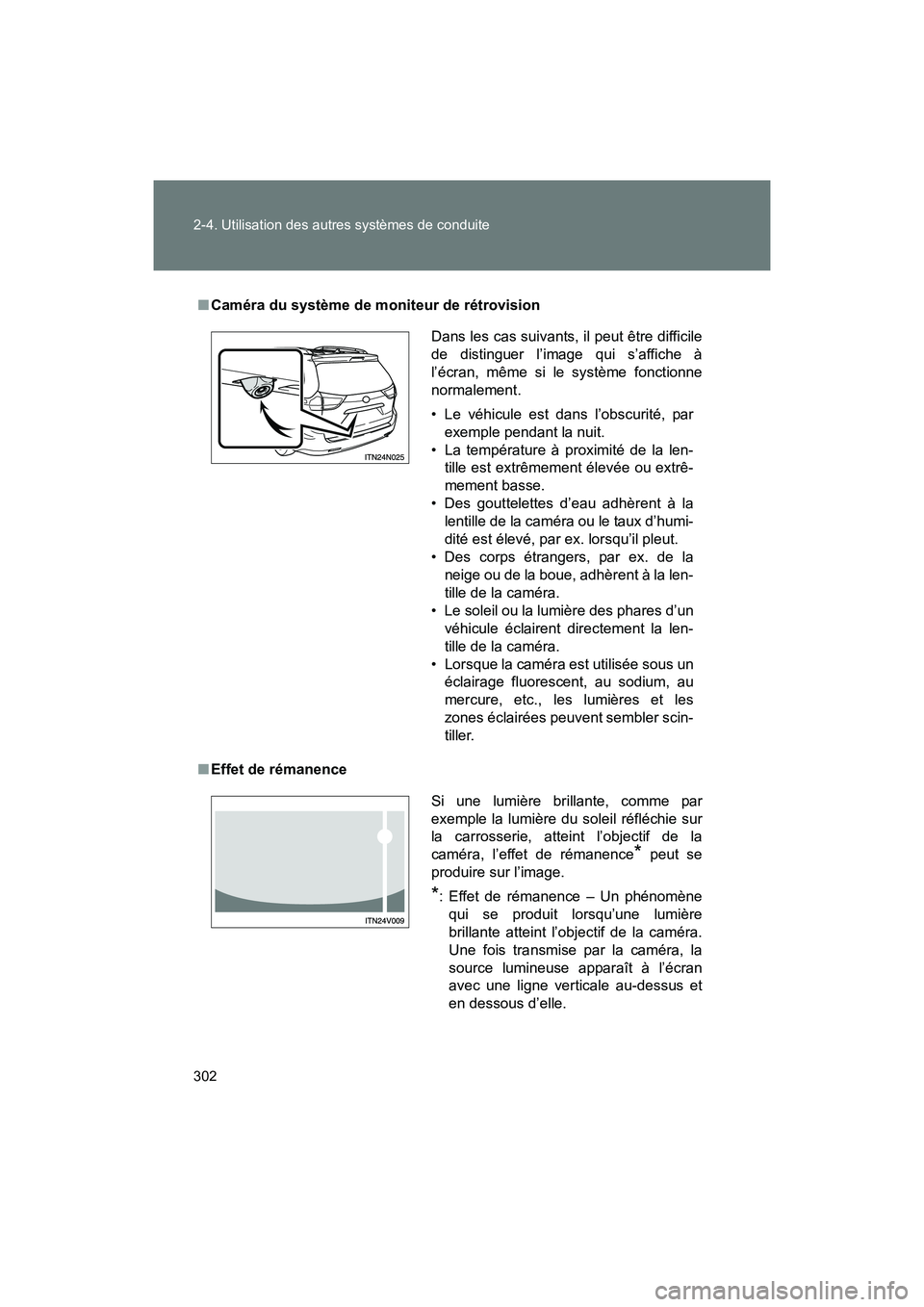

302 2-4. Utilisation des autres systèmes de conduite
SIENNA_D (OM45466D)
■Caméra du système de moniteur de rétrovision
■ Effet de rémanence Dans les cas suivants, il peut être difficile
de distinguer l’image qui s’affiche à
l’écran, même si le système fonctionne
normalement.
• Le véhicule est dans l’obscurité, par
exemple pendant la nuit.
• La température à proximité de la len- tille est extrêmement élevée ou extrê-
mement basse.
• Des gouttelettes d’eau adhèrent à la lentille de la caméra ou le taux d’humi-
dité est élevé, par ex. lorsqu’il pleut.
• Des corps étrangers, par ex. de la neige ou de la boue, adhèrent à la len-
tille de la caméra.
• Le soleil ou la lumière des phares d’un véhicule éclairent directement la len-
tille de la caméra.
• Lorsque la caméra est utilisée sous un éclairage fluorescent, au sodium, au
mercure, etc., les lumières et les
zones éclairées peuvent sembler scin-
tiller.
Si une lumière brillante, comme par
exemple la lumière du soleil réfléchie sur
la carrosserie, atteint l’objectif de la
caméra, l’effet de rémanence
* peut se
produire sur l’image.
*: Effet de rémanence – Un phénomène qui se produit lorsqu’une lumière
brillante atteint l’objectif de la caméra.
Une fois transmise par la caméra, la
source lumineuse apparaît à l’écran
avec une ligne verticale au-dessus et
en dessous d’elle.

303
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
SIENNA_D (OM45466D)
■

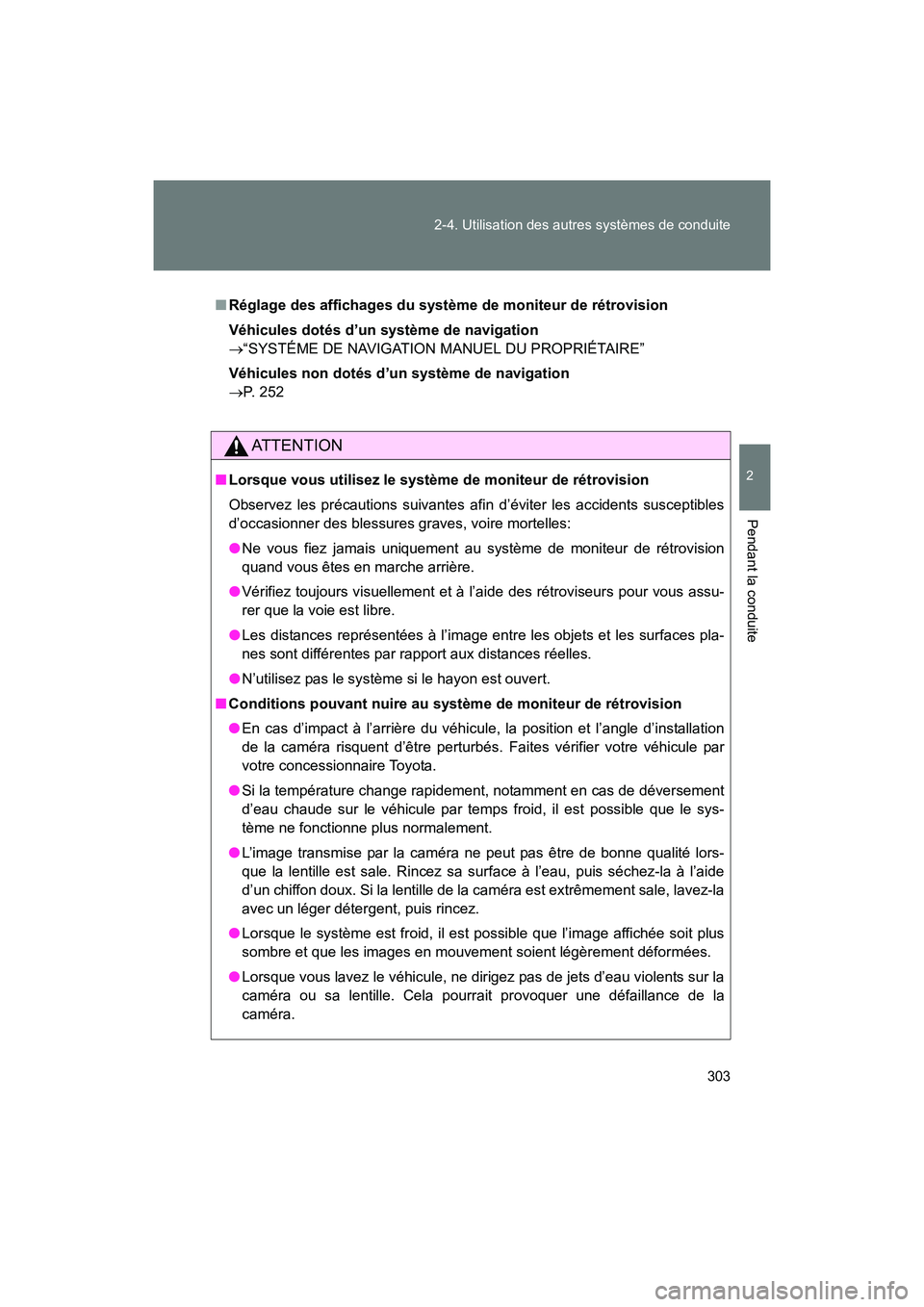

Réglage des affichages du système de moniteur de rétrovision
Véhicules dotés d’un système de navigation
→ “SYSTÉME DE NAVIGATION MANUEL DU PROPRIÉTAIRE”
Véhicules non dotés d’un système de navigation
→ P. 252
AT T E N T I O N
■Lorsque vous utilisez le système de moniteur de rétrovision
Observez les précautions suivantes afin d’éviter les accidents susceptibles
d’occasionner des blessures graves, voire mortelles:
●Ne vous fiez jamais uniquement au système de moniteur de rétrovision
quand vous êtes en marche arrière.
● Vérifiez toujours visuellement et à l’aide des rétroviseurs pour vous assu-
rer que la voie est libre.
● Les distances représentées à l’image entre les objets et les surfaces pla-
nes sont différentes par rapport aux distances réelles.
● N’utilisez pas le système si le hayon est ouvert.
■ Conditions pouvant nuire au système de moniteur de rétrovision
●En cas d’impact à l’arrière du véhicule, la position et l’angle d’installation
de la caméra risquent d’être perturbés. Faites vérifier votre véhicule par
votre concessionnaire Toyota.
● Si la température change rapidement, notamment en cas de déversement
d’eau chaude sur le véhicule par temps froid, il est possible que le sys-
tème ne fonctionne plus normalement.
● L’image transmise par la caméra ne peut pas être de bonne qualité lors-
que la lentille est sale. Rincez sa surface à l’eau, puis séchez-la à l’aide
d’un chiffon doux. Si la lentille de la caméra est extrêmement sale, lavez-la
avec un léger détergent, puis rincez.
● Lorsque le système est froid, il est possible que l’image affichée soit plus
sombre et que les images en mouvement soient légèrement déformées.
● Lorsque vous lavez le véhicule, ne dirigez pas de jets d’eau violents sur la
caméra ou sa lentille. Cela pourrait provoquer une défaillance de la
caméra.

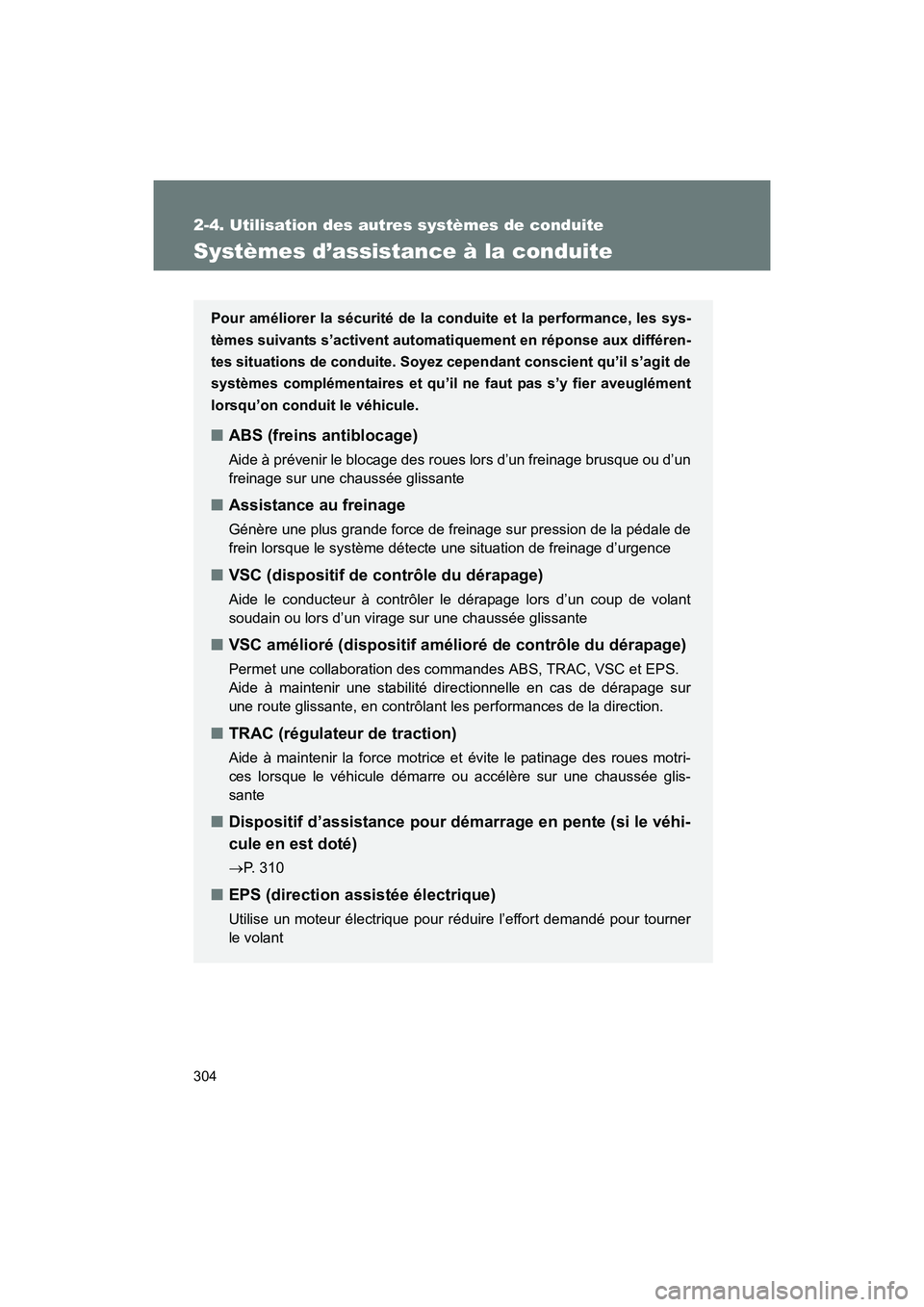

304
2-4. Utilisation des autres systèmes de conduite
SIENNA_D (OM45466D)
Systèmes d’assistance à la conduite
Pour améliorer la sécurité de la conduite et la performance, les sys-
tèmes suivants s’activent automatiquement en réponse aux différen-
tes situations de conduite. Soyez cependant conscient qu’il s’agit de
systèmes complémentaires et qu’il ne faut pas s’y fier aveuglément
lorsqu’on conduit le véhicule.
■ ABS (freins antiblocage)
Aide à prévenir le blocage des roues lors d’un freinage brusque ou d’un
freinage sur une chaussée glissante
■Assistance au freinage
Génère une plus grande force de freinage sur pression de la pédale de
frein lorsque le système détecte une situation de freinage d’urgence
■VSC (dispositif de contrôle du dérapage)
Aide le conducteur à contrôler le dérapage lors d’un coup de volant
soudain ou lors d’un virage sur une chaussée glissante
■VSC amélioré (dispositif amélioré de contrôle du dérapage)
Permet une collaboration des commandes ABS, TRAC, VSC et EPS.
Aide à maintenir une stabilité directionnelle en cas de dérapage sur
une route glissante, en contrôlant les performances de la direction.
■TRAC (régulateur de traction)
Aide à maintenir la force motrice et évite le patinage des roues motri-
ces lorsque le véhicule démarre ou accélère sur une chaussée glis-
sante
■ Dispositif d’assistance pour démarrage en pente (si le véhi-
cule en est doté)
→P. 310
■ EPS (direction assistée électrique)
Utilise un moteur électrique pour réduire l’effort demandé pour tourner
le volant

305
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
SIENNA_D (OM45466D)

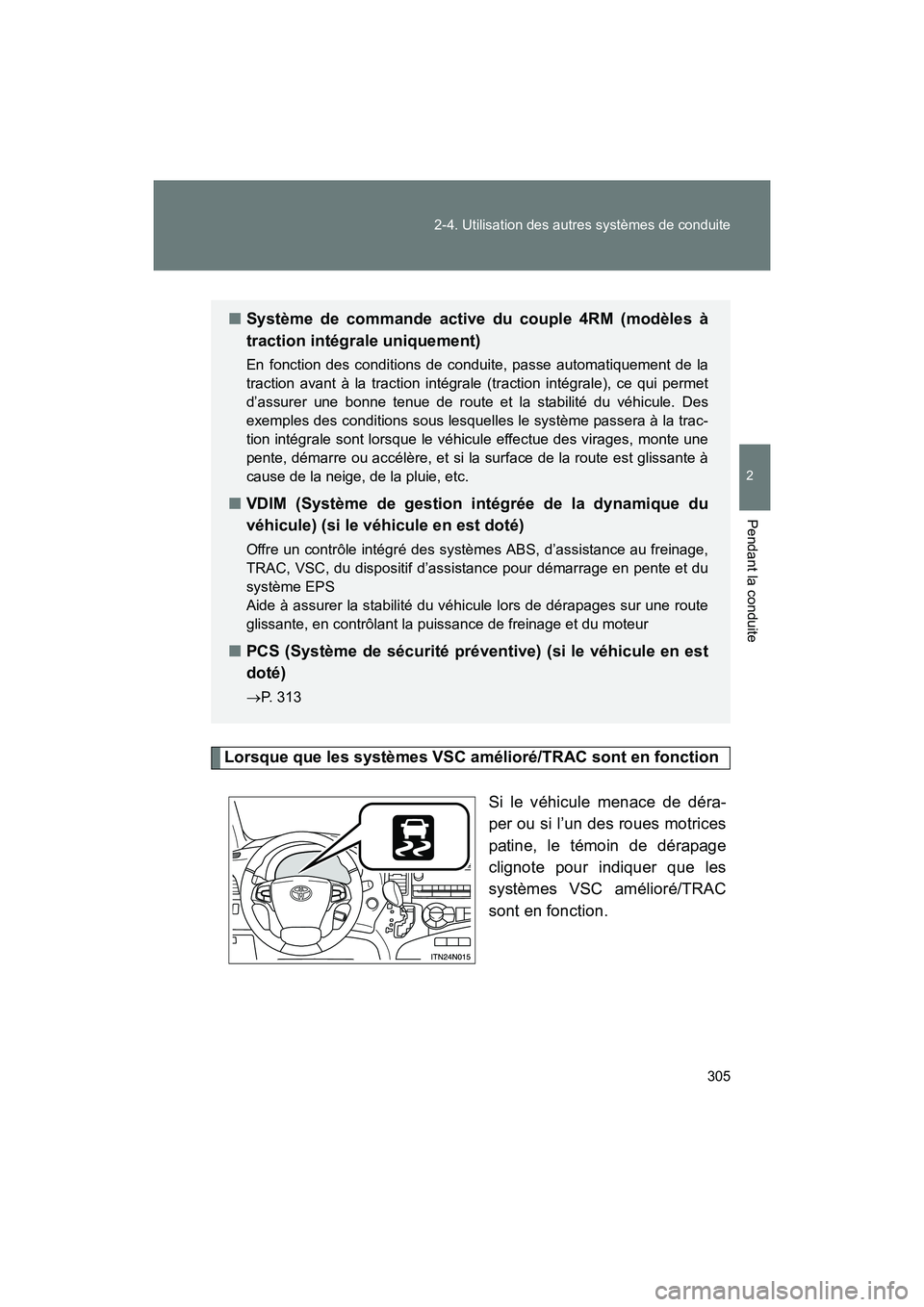

Lorsque que les systèmes VSC amélioré/TRAC sont en fonction
Si le véhicule menace de déra-
per ou si l’un des roues motrices
patine, le témoin de dérapage
clignote pour indiquer que les
systèmes VSC amélioré/TRAC
sont en fonction.
■Système de commande active du couple 4RM (modèles à
traction intégrale uniquement)
En fonction des conditions de conduite, passe automatiquement de la
traction avant à la traction intégrale (traction intégrale), ce qui permet
d’assurer une bonne tenue de route et la stabilité du véhicule. Des
exemples des conditions sous lesquelles le système passera à la trac-
tion intégrale sont lorsque le véhicule effectue des virages, monte une
pente, démarre ou accélère, et si la surface de la route est glissante à
cause de la neige, de la pluie, etc.
■ VDIM (Système de gestion intégrée de la dynamique du
véhicule) (si le véhicule en est doté)
Offre un contrôle intégré des systèmes ABS, d’assistance au freinage,
TRAC, VSC, du dispositif d’assistance pour démarrage en pente et du
système EPS
Aide à assurer la stabilité du véhicule lors de dérapages sur une route
glissante, en contrôlant la puissance de freinage et du moteur
■PCS (Système de sécurité préventive) (si le véhicule en est
doté)
→P. 313

306 2-4. Utilisation des autres systèmes de conduite
SIENNA_D (OM45466D)

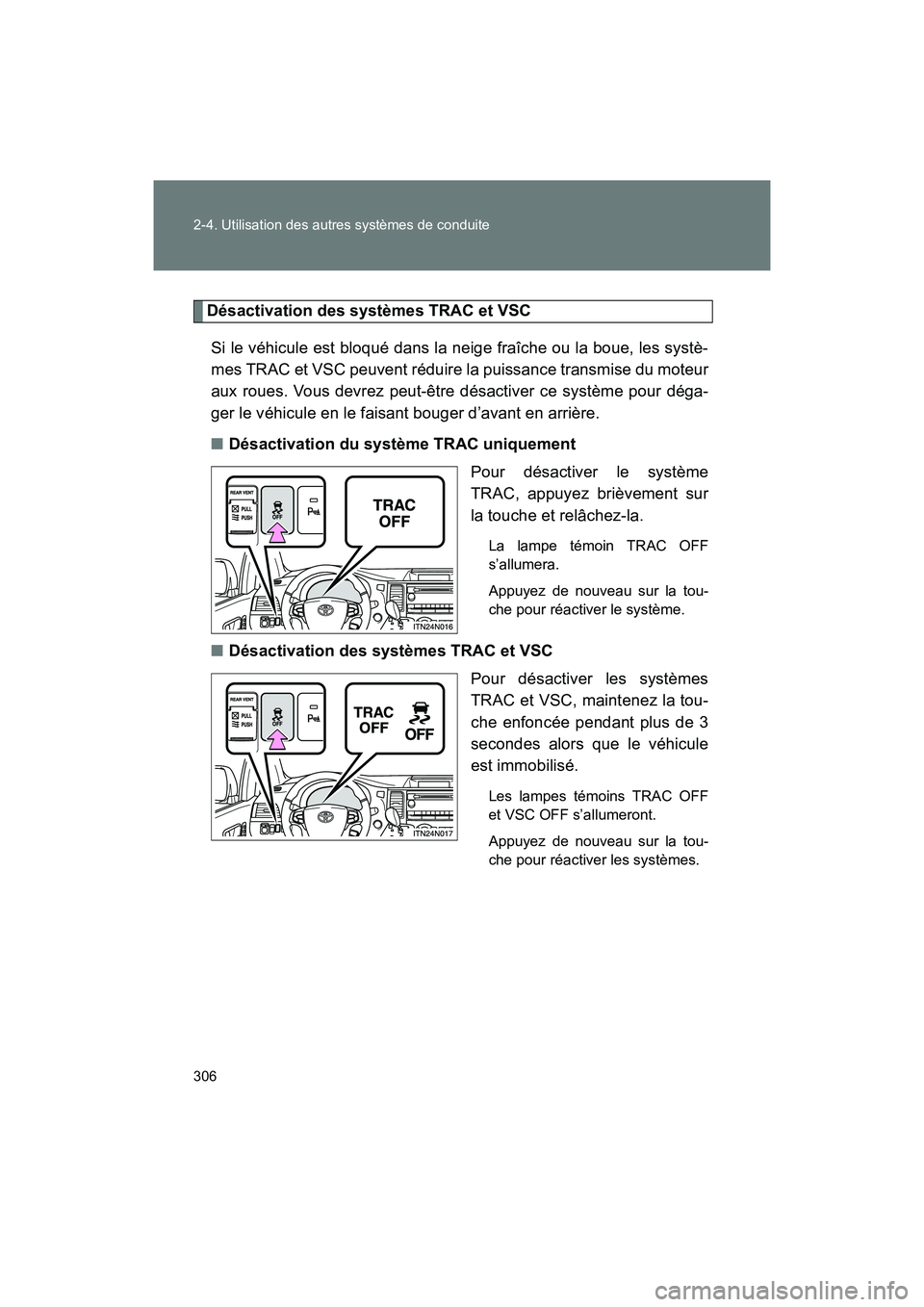

Désactivation des systèmes TRAC et VSCSi le véhicule est bloqué dans la neige fraîche ou la boue, les systè-
mes TRAC et VSC peuvent réduire la puissance transmise du moteur
aux roues. Vous devrez peut-être désactiver ce système pour déga-
ger le véhicule en le faisant bouger d’avant en arrière.
■ Désactivation du système TRAC uniquement
Pour désactiver le système
TRAC, appuyez brièvement sur
la touche et relâchez-la.
La lampe témoin TRAC OFF
s’allumera.
Appuyez de nouveau sur la tou-
che pour réactiver le système.
■Désactivation des systèmes TRAC et VSC
Pour désactiver les systèmes
TRAC et VSC, maintenez la tou-
che enfoncée pendant plus de 3
secondes alors que le véhicule
est immobilisé.
Les lampes témoins TRAC OFF
et VSC OFF s’allumeront.
Appuyez de nouveau sur la tou-
che pour réactiver les systèmes.

307
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
SIENNA_D (OM45466D)
■

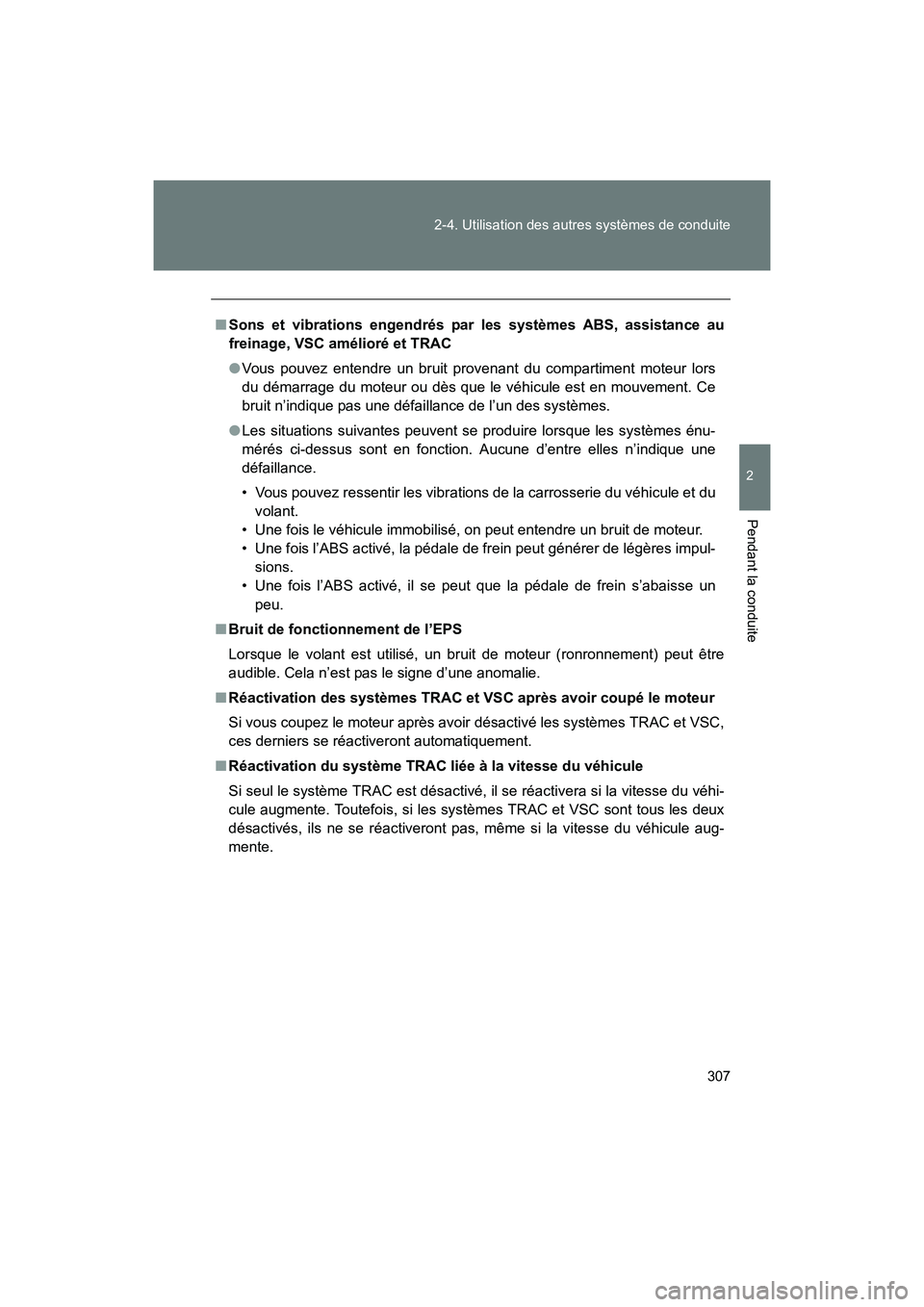

Sons et vibrations engendrés par les systèmes ABS, assistance au
freinage, VSC amélioré et TRAC
●Vous pouvez entendre un bruit provenant du compartiment moteur lors
du démarrage du moteur ou dès que le véhicule est en mouvement. Ce
bruit n’indique pas une défaillance de l’un des systèmes.
● Les situations suivantes peuvent se produire lorsque les systèmes énu-
mérés ci-dessus sont en fonction. Aucune d’entre elles n’indique une
défaillance.
• Vous pouvez ressentir les vibrations de la carrosserie du véhicule et du
volant.
• Une fois le véhicule immobilisé, on peut entendre un bruit de moteur.
• Une fois l’ABS activé, la pédale de frein peut générer de légères impul- sions.
• Une fois l’ABS activé, il se peut que la pédale de frein s’abaisse un
peu.
■ Bruit de fonctionnement de l’EPS
Lorsque le volant est utilisé, un bruit de moteur (ronronnement) peut être
audible. Cela n’est pas le signe d’une anomalie.
■ Réactivation des systèmes TRAC et VSC après avoir coupé le moteur
Si vous coupez le moteur après avoir désactivé les systèmes TRAC et VSC,
ces derniers se réactiveront automatiquement.
■ Réactivation du système TRAC liée à la vitesse du véhicule
Si seul le système TRAC est désactivé, il se réactivera si la vitesse du véhi-
cule augmente. Toutefois, si les systèmes TRAC et VSC sont tous les deux
désactivés, ils ne se réactiveront pas, même si la vitesse du véhicule aug-
mente.

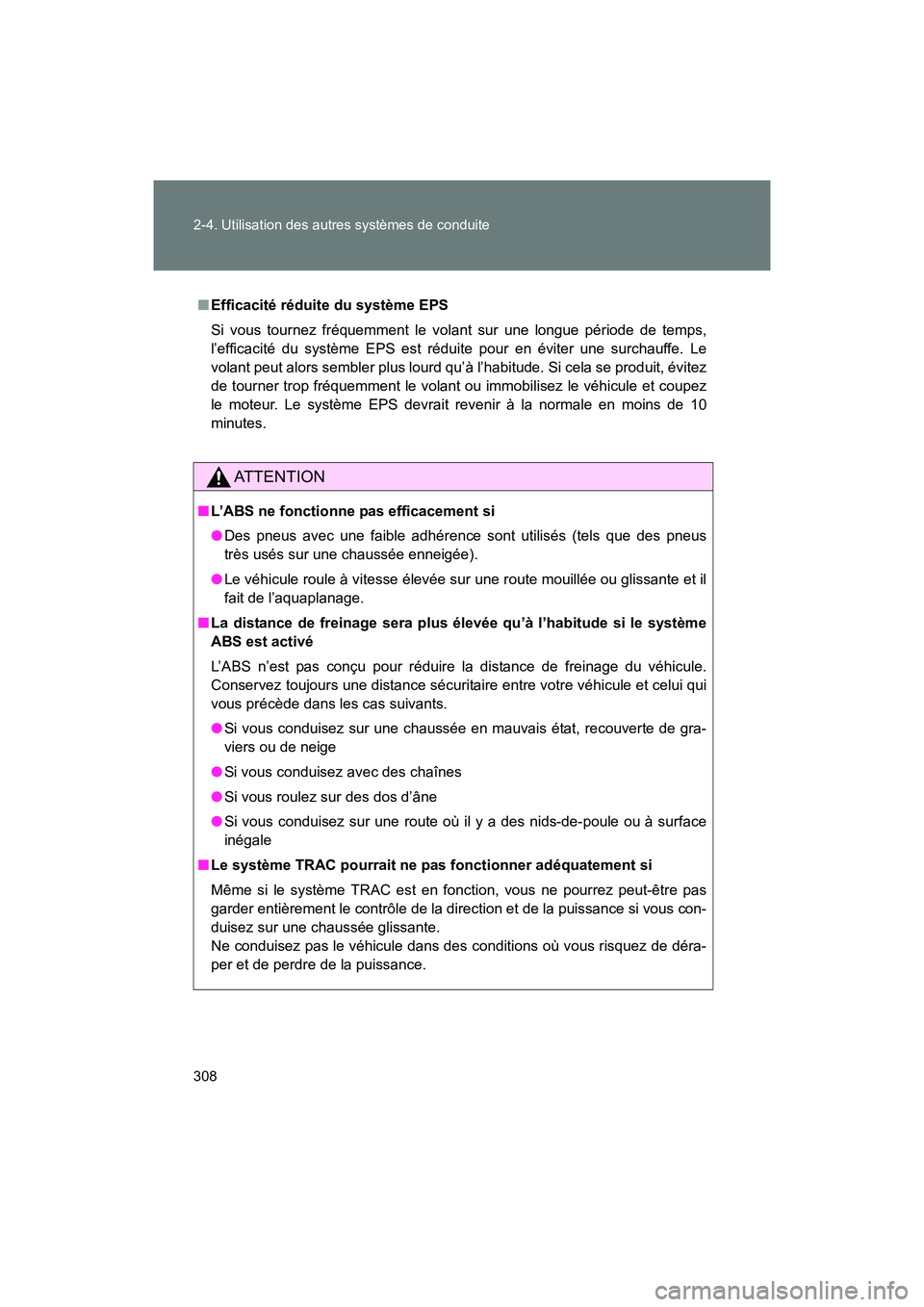

308 2-4. Utilisation des autres systèmes de conduite
SIENNA_D (OM45466D)
■Efficacité réduite du système EPS
Si vous tournez fréquemment le volant sur une longue période de temps,
l’efficacité du système EPS est réduite pour en éviter une surchauffe. Le
volant peut alors sembler plus lourd qu’ à l’habitude. Si cela se produit, évitez
de tourner trop fréquemment le volant ou immobilisez le véhicule et coupez
le moteur. Le système EPS devrait revenir à la normale en moins de 10
minutes.
AT T E N T I O N
■ L’ABS ne fonctionne pas efficacement si
● Des pneus avec une faible adhérence sont utilisés (tels que des pneus
très usés sur une chaussée enneigée).
● Le véhicule roule à vitesse élevée sur une route mouillée ou glissante et il
fait de l’aquaplanage.
■ La distance de freinage sera plus élevée qu’à l’habitude si le système
ABS est activé
L’ABS n’est pas conçu pour réduire la distance de freinage du véhicule.
Conservez toujours une distance sécuritaire entre votre véhicule et celui qui
vous précède dans les cas suivants.
● Si vous conduisez sur une chaussée en mauvais état, recouverte de gra-
viers ou de neige
● Si vous conduisez avec des chaînes
● Si vous roulez sur des dos d’âne
● Si vous conduisez sur une route où il y a des nids-de-poule ou à surface
inégale
■ Le système TRAC pourrait ne pas fonctionner adéquatement si
Même si le système TRAC est en fonction, vous ne pourrez peut-être pas
garder entièrement le contrôle de la direction et de la puissance si vous con-
duisez sur une chaussée glissante.
Ne conduisez pas le véhicule dans des conditions où vous risquez de déra-
per et de perdre de la puissance.
