TOYOTA SIENNA 2012 Manuel du propriétaire (in French)

649
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)
Capot
Ouvrez le capot en tirant sur la manette de déverrouillage à l’inté-
rieur du véhicule.
Tirez sur le levier d’ouverture
du capot.
Le capot se soulèvera légère-
ment.
Levez le levier du crochet
auxiliaire et soulevez le capot.
Maintenez le capot ouvert en
insérant l’extrémité de la tige
de maintien à l’endroit prévu à
cet effet.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

650 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)
AT T E N T I O N
■Vérification avant de conduire
Assurez-vous que le capot est bien fermé et verrouillé.
Si le capot n’était pas bien verrouillé, il pourrait s’ouvrir pendant que le véhi-
cule est en mouvement et provoquer un accident susceptible d’occasionner
des blessures graves, voire mortelles.
■ Après avoir inséré l’extrémité de la ti ge de maintien à l’endroit prévu à
cet effet
Assurez-vous que la tige retient bien le capot et l’empêche de vous tomber
sur la tête ou sur une autre partie de votre corps.
NOTE
■ Lorsque vous fermez le capot
Avant de fermer le capot, replacez la tige de soutien dans son logement. Si
vous fermiez le capot sans avoir rabattu la tige, elle pourrait se plier.

651
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)
Positionnement d’un cric rouleur
Lorsque vous soulevez votre véhicule avec un cric rouleur, placez ce
dernier correctement. Une position incorrecte du cric pourrait
endommager votre véhicule ou causer des blessures.
■ Avant
■ Arrière
Modèles 2RM
Modèles à traction intégrale

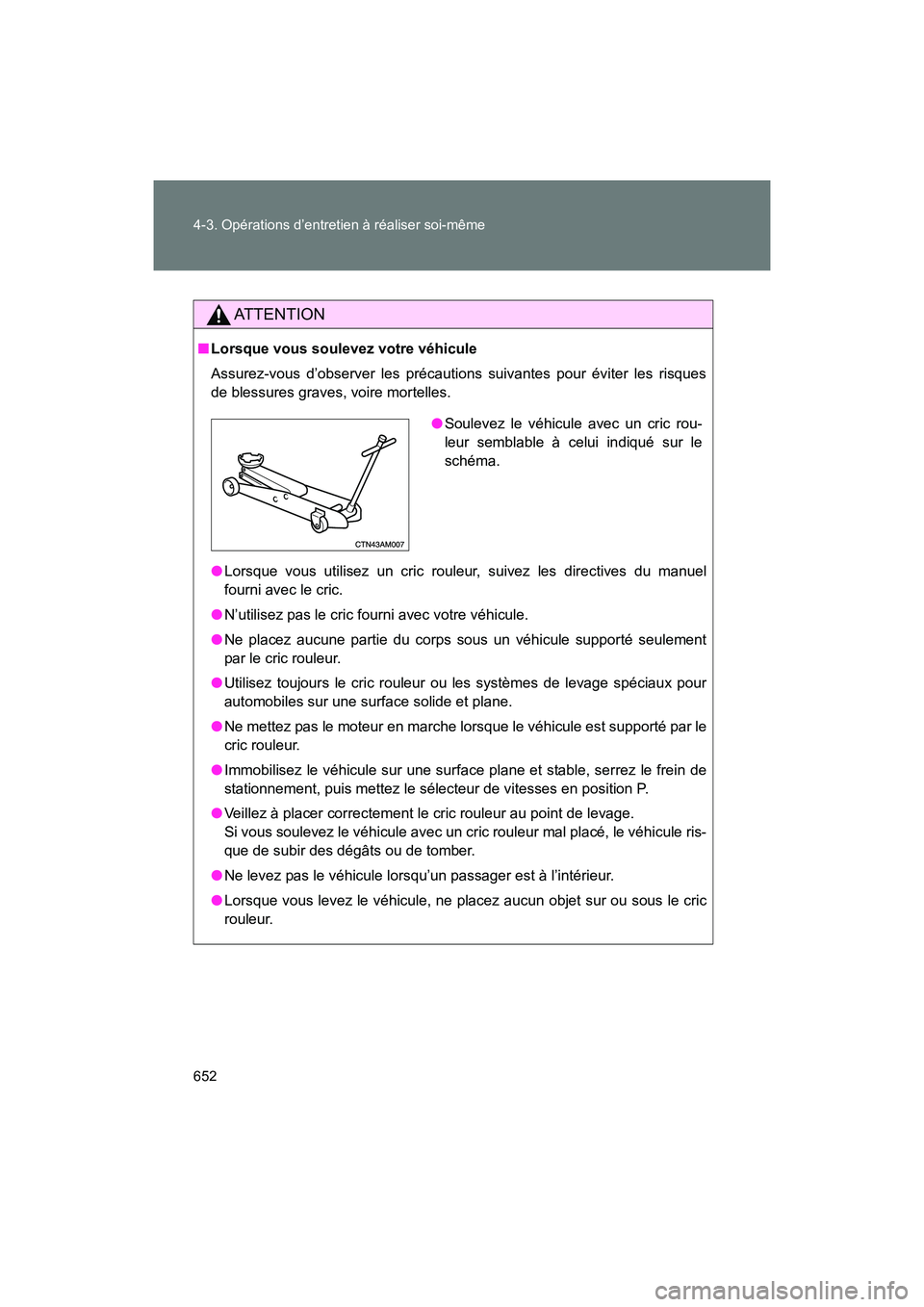

652 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)
AT T E N T I O N
■Lorsque vous soulevez votre véhicule
Assurez-vous d’observer les précautions suivantes pour éviter les risques
de blessures graves, voire mortelles.
● Lorsque vous utilisez un cric rouleur, suivez les directives du manuel
fourni avec le cric.
● N’utilisez pas le cric fourni avec votre véhicule.
● Ne placez aucune partie du corps sous un véhicule supporté seulement
par le cric rouleur.
● Utilisez toujours le cric rouleur ou les systèmes de levage spéciaux pour
automobiles sur une surface solide et plane.
● Ne mettez pas le moteur en marche lorsque le véhicule est supporté par le
cric rouleur.
● Immobilisez le véhicule sur une surface plane et stable, serrez le frein de
stationnement, puis mettez le sélecteur de vitesses en position P.
● Veillez à placer correctement le cric rouleur au point de levage.
Si vous soulevez le véhicule avec un cr ic rouleur mal placé, le véhicule ris-
que de subir des dégâts ou de tomber.
● Ne levez pas le véhicule lorsqu’un passager est à l’intérieur.
● Lorsque vous levez le véhicule, ne placez aucun objet sur ou sous le cric
rouleur.
●Soulevez le véhicule avec un cric rou-
leur semblable à celui indiqué sur le
schéma.

653
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)
Compartiment moteur
Moteur 1AR-FE
Réservoir de liquide de lave-
glace (→P. 669)
Jauge de niveau d’huile (→ P. 655)
Bouchon de remplissage
d’huile moteur ( →P. 657)
Réservoir de liquide de
refroidissement du moteur (→ P. 660)Réservoir de liquide de frein
(→ P. 663)
Boîte à fusibles ( →P. 694)
Batterie ( →P. 665)
Ventilateurs de refroidisse-
ment électriques
Condenseur ( →P. 662)
Radiateur ( →P. 662)

654 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)
Moteur 2GR-FE
Réservoir de liquide de lave-
glace (→P. 669)
Bouchon de remplissage
d’huile moteur ( →P. 657)
Jauge de niveau d’huile (→ P. 655)
Réservoir de liquide de
refroidissement du moteur (→ P. 660)Réservoir de liquide de frein
(→ P. 663)
Boîte à fusibles ( →P. 694)
Batterie ( →P. 665)
Ventilateurs de refroidisse-
ment électriques
Condenseur ( →P. 662)
Radiateur ( →P. 662)

655
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)
Huile moteur
Amenez le moteur à sa température de fonctionnement, puis coupez-
le et vérifiez le niveau d’huile sur la jauge.
■ Vérification de l’huile moteur
Garez le véhicule sur un sol parfaitement horizontal. Après
avoir réchauffé, puis coupé le moteur, attendez plus de cinq
minutes pour que l’huile se soit stabilisée dans le carter.
Placez un chiffon à l’extrémité de
la jauge d’huile, puis sortez-la.
Nettoyez la jauge d’huile.
Réinsérez la jauge d’huile dans son logement jusqu’à ce
qu’elle soit bien en place.
En tenant un chiffon à son extrémité, tirez la jauge et vérifiez
le niveau d’huile.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE

656 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)Nettoyez la jauge et réinsérez-la dans son logement jusqu’à
ce qu’elle soit bien en place.
Moteur 1AR-FE Bas
Plein
Moteur 2GR-FE
6 ÉTAPE

657
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)
■
Ajout d’huile moteur
Si le niveau d’huile est sous le
repère minimum ou près de
celui-ci, ajoutez de l’huile du
même type que celle qui se
trouve déjà dans le moteur.
Avant d’ajouter l’huile, assurez-vous d’en vérifier le type et préparez
les objets nécessaires.
Retirez le bouchon de remplissage d’huile en le tournant dans
le sens contraire à celui des aiguilles d’une montre.
Ajoutez l’huile lentement, tout en vérifiant la jauge.
Remettez le bouchon de remplissage en place, en le tournant
dans le sens des aiguilles d’une montre.
Choix de
l’huile moteur →
P. 786
Quantité d’huile
(Bas →Plein) 1,6 qt. (1,5 L, 1,3 Imp.qt.)
Éléments Entonnoir propre
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

658 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)
■Consommation d’huile moteur
● La quantité d’huile moteur consommée dépend de la viscosité de l’huile,
de sa qualité et des conditions de conduite du véhicule.
● La consommation d’huile augmente lorsque le véhicule roule à vitesse
élevée, avec des accélérations et des décélérations fréquentes.
● Un moteur neuf consomme plus d’huile.
● Lors de la vérification de la consom mation d’huile, ne perdez pas de vue
que l’huile peut être diluée. Il peut dès lors s’avérer difficile de déterminer
le niveau avec précision.
● Consommation d’huile: Max. 1,1 qt./600 miles, 0,9 Imp.qt./600 miles
(1,0 L aux 1000 km).
● Si votre véhicule consomme plus de 1,1 qt. (1,0 L, 0,9 Imp.qt.) aux
600 miles (1000 km), communiquez avec votre concessionnaire Toyota.
