TOYOTA SIENNA 2012 Manuel du propriétaire (in French)

689
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)
Retirez le filtre.
Les repères “
↑UP” indiqués
sur le filtre doivent pointer vers
le haut.
■ Méthode de nettoyage
Si le filtre est encrassé, net-
toyez-le en dirigeant un jet
d’air comprimé sur le côté
arrière du filtre.
Tenez le pistolet pneumatique
à 2 in. (5 cm) du filtre, et faites-
le fonctionner pendant environ
2 minutes à 72 psi (500 kPa,
5,0 kgf/cm
2 ou bar).
Si vous ne possédez pas de
pistolet pneumatique, faites
nettoyer le filtre par votre con-
cessionnaire Toyota.
5 ÉTAPE

690 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)
■Intervalle de vérification
Vérifiez, nettoyez et remplacez le filtre du climatiseur conformément au pro-
gramme d’entretien prévu. Dans des zones poussiéreuses ou des zones où
la circulation est dense, il est possible qu’un nettoyage plus fréquent soit
requis ou que le remplacement doive être devancé. (Pour plus d’informa-
tions sur les entretiens prescrits, reportez-vous au “Guide du programme
d’entretien” ou au “Supplément au manuel du propriétaire”.)
■ Si le débit d’air des évents diminue de façon considérable
Le filtre est peut-être encrassé. Vérifiez le filtre et procédez à son remplace-
ment si nécessaire.
NOTE
■Pour éviter d’endommager le système
● Lors de l’utilisation du climatiseur, assurez-vous qu’un filtre est toujours
installé.
● Ne nettoyez pas le filtre avec de l’eau.

691
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)
Pile de la télécommande/clé à puce
Si la pile est déchargée, remplacez-la par une pile neuve.
■Vous devrez disposer des éléments suivants:
● Tournevis plat
● Pile au lithium de type CR2032
■ Remplacement de la pile (véhicules non dotés du système
Smart key)
Retirez le couvercle à l’aide
d’une pièce de monnaie cou-
verte d’un ruban adhésif, etc.
Retirez la pile à plat de l’émet-
teur.
Insérez une nouvelle pile avec
la borne “+” vers le haut.
1 ÉTAPE
2 ÉTAPE

692 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)
■Remplacement de la pile (véhicules dotés du système
Smart key)
Sortez la clé mécanique.
Ôtez le couvercle.
Pour éviter d’endommager la
clé, couvrez la lame du tourne-
vis d’un morceau de chiffon.
Retirez la pile vide.
Insérez une nouvelle pile avec
la borne “+” vers le haut.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

693
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)
■

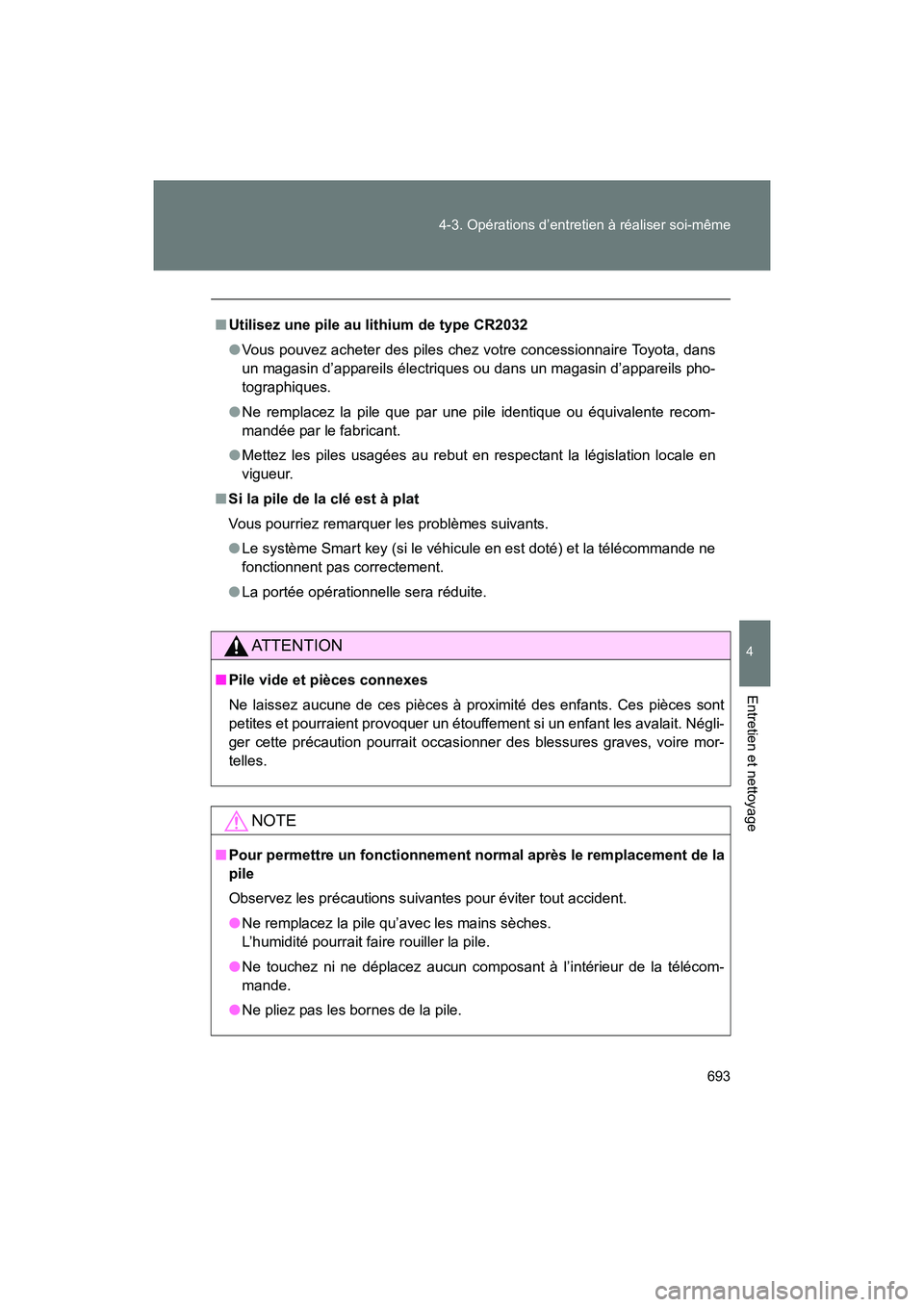

Utilisez une pile au lithium de type CR2032
●Vous pouvez acheter des piles chez votre concessionnaire Toyota, dans
un magasin d’appareils électriques ou dans un magasin d’appareils pho-
tographiques.
● Ne remplacez la pile que par une pile identique ou équivalente recom-
mandée par le fabricant.
● Mettez les piles usagées au rebut en respectant la législation locale en
vigueur.
■ Si la pile de la clé est à plat
Vous pourriez remarquer les problèmes suivants.
●Le système Smart key (si le véhicule en est doté) et la télécommande ne
fonctionnent pas correctement.
● La portée opérationnelle sera réduite.
AT T E N T I O N
■Pile vide et pièces connexes
Ne laissez aucune de ces pièces à proximité des enfants. Ces pièces sont
petites et pourraient provoquer un étouffement si un enfant les avalait. Négli-
ger cette précaution pourrait occasionner des blessures graves, voire mor-
telles.
NOTE
■Pour permettre un fonctionnement normal après le remplacement de la
pile
Observez les précautions suivantes pour éviter tout accident.
●Ne remplacez la pile qu’avec les mains sèches.
L’humidité pourrait faire rouiller la pile.
● Ne touchez ni ne déplacez aucun composant à l’intérieur de la télécom-
mande.
● Ne pliez pas les bornes de la pile.

694
4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)
Vérification et remplacement des fusibles
Si certains composants électriques ne fonctionnent pas, il se peut
qu’un fusible ait grillé. Si cela se produit, vérifiez et remplacez les
fusibles en question.
Véhicules non dotés du système Smart key
Placez le contacteur du moteur en position OFF.
Véhicules dotés du système Smart key
Placez le contacteur “ENGINE START STOP” en mode
OFF.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur Poussez la languette et soule-
vez le couvercle.
Bloc d’instrumentation côté conducteur Ôtez le couvercle.1 ÉTAPE
2 ÉTAPE

695
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)
Lorsqu’une défaillance du système se produit, consultez la
rubrique “Disposition et ampérage des fusibles” (
→P. 697)
pour en savoir davantage sur la vérification des fusibles.
Sortez l’extracteur.
Seuls les fusibles de type A
peuvent être retirés à l’aide de
l’extracteur.
Vérifiez si le fusible a grillé.
Ty p e A Fusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’un ampérage
adéquat. L’ampérage figure
sur le couvercle de la boîte à
fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’un ampérage
adéquat. L’ampérage figure
sur le couvercle de la boîte à
fusibles.
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
12
ITY42C012
12
ITY42C013

696 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)
Ty p e CFusible normal
Fusible grillé
Contactez votre concession-
naire Toyota.
Ty p e DFusible normal
Fusible grillé
Contactez votre concession-
naire Toyota.
Ty p e EFusible normal
Fusible grillé
Contactez votre concession-
naire Toyota.

697
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)
Disposition et ampérage des fusibles
■ Compartiment moteur
FusibleAmpé-
rageCircuit
1H-LP LVL
*17,5 A Système d’ajustement automatique
des phares
2 DSS1 7,5 A PCS (Système de sécurité préventive),
régulateur de vitesse dynamique à radar
3 ST NO.2 7,5 A Système de démarrage, système
d’injection de carburant multipoint/sys-
tème d’injection multipoint séquentielle
4H-LP LH
*120 A Phare gauche (feux de croisement)
5H-LP RH
*120 A Phare droit (feux de croisement)

698 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)
FusibleAmpé-rageCircuit
6 ECT 7,5 A Système d’injection multipoint/système
d’injection de carburant multipoint
séquentielle, boîte-pont automatique
7 EFI NO.2 10 A Système d’injection multipoint/système
d’injection de carburant multipoint
séquentielle
8 H-LP RH HI 10 A Phare droit (feux de route)
9 H-LP LH HI 10 A Phare gauche (feux de route)
10 SPARE 10 A Fusible de rechange 11 SPARE 15 A Fusible de rechange
12 SPARE 20 A Fusible de rechange
13 MG CLT 7,5 A Embrayage magnétique du climatiseur
14 INV 20 A Inverseur
15 PTC HTR
NO.1
*250 A Chauffage PTC
16 PTC HTR
NO.2
*230 A Chauffage PTC
17 PTC HTR
NO.3
*230 A Chauffage PTC
18 A/C RR 40 A Climatiseur arrière
19 PBD 30 A Hayon arrière à commande assistée
20 FOLD
SEAT
*330 A Troisième rangée de sièges assistée
21 HTR 50 A Climatiseur
22 PSB
*330 A Ceintures de sécurité à action préven-
tive
23 A/A SEAT 30 A AUTO ACCESS SEAT
