park assist TOYOTA SUPRA 2019 Betriebsanleitungen (in German)

24
Supra Owner’s Manual_EM
2-1. KURZANLEITUNG
1Wischer
2Instrumentenkombination
3Blinker, Fernlicht
4Lichtschalterelement
Kontroll- und Warnleuchten können in
unterschiedlichen Kombinationen und
Farben aufleuchten.
Einige Leuchten werden beim Motor-
start oder Einschalten der Betriebsbe-
reitschaft auf Funktion geprüft und
leuchten vorübergehend auf.1Außenspiegel
2Fensterheber
3Zentralverriegelung
4Kofferraumklappe entriegeln
1Wählhebel
2Controller
3Auto Start-/Stopp-Knopf
4Sportmodusschalter
5Parkassistenztaste
6Taste VSC OFF
7Taste Toyota Supra Safety
8Parkbremse
Anzeigen und Bedienelemente
Rund um das Lenkrad
Kontroll- und Warnleuchten
Instrumentenkombination
1
2
3
4
Fahrertür
Schaltzentrum
321
4
Supra_OM_German_OM99T07M.book 24 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

42
Supra Owner’s Manual_EM
3-1. BEDIENUNG
Frontscheibe reinigen S.139
12Lenkrad einstellen S.104
13 Hupe, gesamte Fläche14 Motorhaube entriegeln S.292
15 Kofferraumklappe entriegeln
S.76
1Control Display S.50
2 Warnblinker S.320
3Belüftung S.244
4Handschuhkasten S.249
5Radio/Multimedia, siehe Betriebs-
anleitung zu Navigation, Entertain-
ment, Kommunikation
6Klimaautomatik S.239
7Controller mit Tasten S.50, S.51
8 Sportmodusschalter S.145
Fahrmodus SPORT Toyota Supra Safety S.185
Auto Start Stopp S.131
Parksensoren S.227
Rückfahrkamera S.232
Querverkehrswarnung S.235
Parkassistent S.227
Fahrzeugstabilitätsregelung,
VSC S.208
Rund um die Mittelkonsole
1
4
23
5
6
7
89
10
11
Supra_OM_German_OM99T07M.book 42 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

133
3
Supra Owner’s Manual_EM
3-1. BEDIENUNG
BEDIENUNG
In Höhenlagen.
Motorhaube ist entriegelt.
Parkassistent ist aktiviert.
Stop-and-go-Verkehr.
Automatikgetriebe: Wählhebelposi-
tion in N oder R.
Nach Rückwärtsfahrt.
Verwendung von Kraftstoff mit
hohem Ethanolanteil.
■Automatikgetriebe
Zum Anfahren startet der Motor unter
folgenden Voraussetzungen automa-
tisch:
Durch Lösen des Bremspedals.
Nach Motorstart wie gewohnt beschleu-
nigen.
Der Motor startet nach automatischem
Abstellen nicht selbsttätig, wenn eine
der folgenden Bedingungen erfüllt ist:
Fahrergurt abgelegt und Fahrertür
geöffnet.
Motorhaube wurde entriegelt.
Einige Kontrollleuchten leuchten unter-
schiedlich lange auf.
Der Motor kann nur über den
Start-/Stopp-Knopf gestartet werden.
Auch wenn nicht angefahren werden soll, startet der abgestellte Motor in fol-
genden Situationen selbsttätig:
Stark aufheizender Innenraum bei
eingeschalteter Kühlfunktion.
Stark auskühlender Innenraum bei
eingeschalteter Heizung.
Bei drohendem Scheibenbeschlag
bei eingeschalteter Klimaautomatik.
Der Fahrer verriegelt das Lenkrad.
Automatikgetriebe:
Wechseln von Wählhebelposition D auf N
oder R.
Automatikgetriebe:
Wechseln von Wählhebelposition P auf N, D
oder R.
Fahrzeugbatterie ist stark entladen.
Starten einer Ölstandsmessung.
Der Motor wird nicht automatisch abge-
stellt.
Während eines automatischen Motor-
stopps wird der Motor gestartet.
Taste drücken.
Motorstart
Funktionsvoraussetzungen
Anfahren
Sicherheitsfunktion
Grenzen des Systems
System manuell deaktivie-
ren/aktivieren
Prinzip
Über Taste
Supra_OM_German_OM99T07M.book 133 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

217
3
Supra Owner’s Manual_EM
3-1. BEDIENUNG
BEDIENUNG
heitsgründen abhängig von der jeweili-
gen Geschwindigkeit.
Wenn das vorausfahrende Fahrzeug
bis zum Stillstand abbremst und kurz
darauf wieder losfährt, kann das
System dies im gegebenen Rahmen
nachvollziehen.
Sicherheitshinweise
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von
Systemgrenzen kann das System nicht in
allen Verkehrssituationen selbsttätig ange-
messen reagieren. Es besteht Unfallge-
fahr. Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobach-
ten und in den entsprechenden Situatio-
nen aktiv eingreifen.
WARNUNG
Ein ungesichertes Fahrzeug kann sich
selbstständig in Bewegung setzen und
wegrollen. Es besteht Unfallgefahr. Vor
Verlassen das Fahrzeug gegen Wegrollen
sichern.
Um sicherzustellen, dass das Fahrzeug
gegen Wegrollen gesichert ist, Folgendes
beachten:
●Parkbremse feststellen.
●An Steigungen oder im Gefälle die Vor-
derräder in Richtung Bordsteinkante
drehen.
●An Steigungen oder im Gefälle das
Fahrzeug zusätzlich sichern, z. B. mit
einem Unterlegkeil.
WARNUNG
Die Wunschgeschwindigkeit kann verse-
hentlich falsch eingestellt oder abgerufen
werden. Es besteht Unfallgefahr. Wunsch-
geschwindigkeit den Verkehrsverhältnis-
sen anpassen. Verkehrsgeschehen
beobachten und in den entsprechenden
Situationen aktiv eingreifen.
WARNUNG
Unfallgefahr durch zu hohe Geschwindig-
keitsunterschiede zu anderen Fahrzeu-
gen. Dies kann z. B. in den folgenden
Situationen auftreten:
●Schnelles Annähern an ein langsam
fahrendes Fahrzeug.
●Plötzlich auf die eigene Fahrspur aus-
scherendes Fahrzeug.
●Schnelle Zufahrt auf stehende Fahr-
zeuge.
Es besteht Verletzungsgefahr oder
Lebensgefahr. Verkehrsgeschehen beob-
achten und in den entsprechenden Situa-
tionen aktiv eingreifen.
Überblick
Tasten am Lenkrad
Ta s t eFunktion
Geschwindigkeitsregelung
ein/aus, siehe Seite 218.
Aktuelle Geschwindigkeit
speichern.
Speed Limit Assist, siehe
Seite 225: Vorgeschlagene
Geschwindigkeit manuell
übernehmen.
Supra_OM_German_OM99T07M.book 217 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

227
3
Supra Owner’s Manual_EM
3-1. BEDIENUNG
BEDIENUNG
übernommen werden.
Das System reagiert ggf. nicht auf
Geschwindigkeitsbegrenzungen, wenn
die Position des Fahrzeugs durch das
Navigationssystem nicht eindeutig
bestimmt werden kann.
Parksensoren unterstützen beim Ein-
parken. Langsame Annäherung an ein
Objekt vor oder hinter dem Fahrzeug
wird durch Signaltöne und die Anzeige
am Control Display angezeigt.
Je nach Ausstattungsversion: Hinder-
nisse an der Seite des Fahrzeugs, die
von den seitlichen Ultraschallsensoren
erkannt werden, können ggf. von der
Funktion Flankenschutz, siehe Seite
230, gemeldet werden.
Die Ultraschallsensoren zum Messen
der Abstände befinden sich in den
Stoßfängern und ggf. seitlich am Fahr-
zeug.
Die Reichweite beträgt je nach Hinder-
nis und Umgebungsbedingungen ca. 2
m.
Eine akustische Warnung erfolgt bei
drohender Kollision bei ca. 70 cm
Abstand zum Objekt.
Bei Objekten hinter dem Fahrzeug
erfolgt die akustische Warnung bereits
bei einem Abstand von ca. 1,50 m.
Parksensoren
Prinzip
Allgemein
Sicherheitshinweise
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von
Systemgrenzen kann das System nicht in
allen Verkehrssituationen selbsttätig ange-
messen reagieren. Es besteht Unfallge-
fahr. Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobach-
ten und in den entsprechenden Situatio-
nen aktiv eingreifen.
WARNUNG
Durch hohe Geschwindigkeiten bei akti-
vierten Parksensoren kann es aufgrund
physikalischer Gegebenheiten zu einer
verspäteten Warnung kommen. Es besteht
Verletzungsgefahr oder die Gefahr von
Sachschäden. Schnelles Zufahren auf ein
Objekt vermeiden. Schnelles Losfahren
vermeiden, während die Parksensoren
noch nicht aktiv sind.
Überblick
Taste im Fahrzeug
Parkassistenztaste
Supra_OM_German_OM99T07M.book 227 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

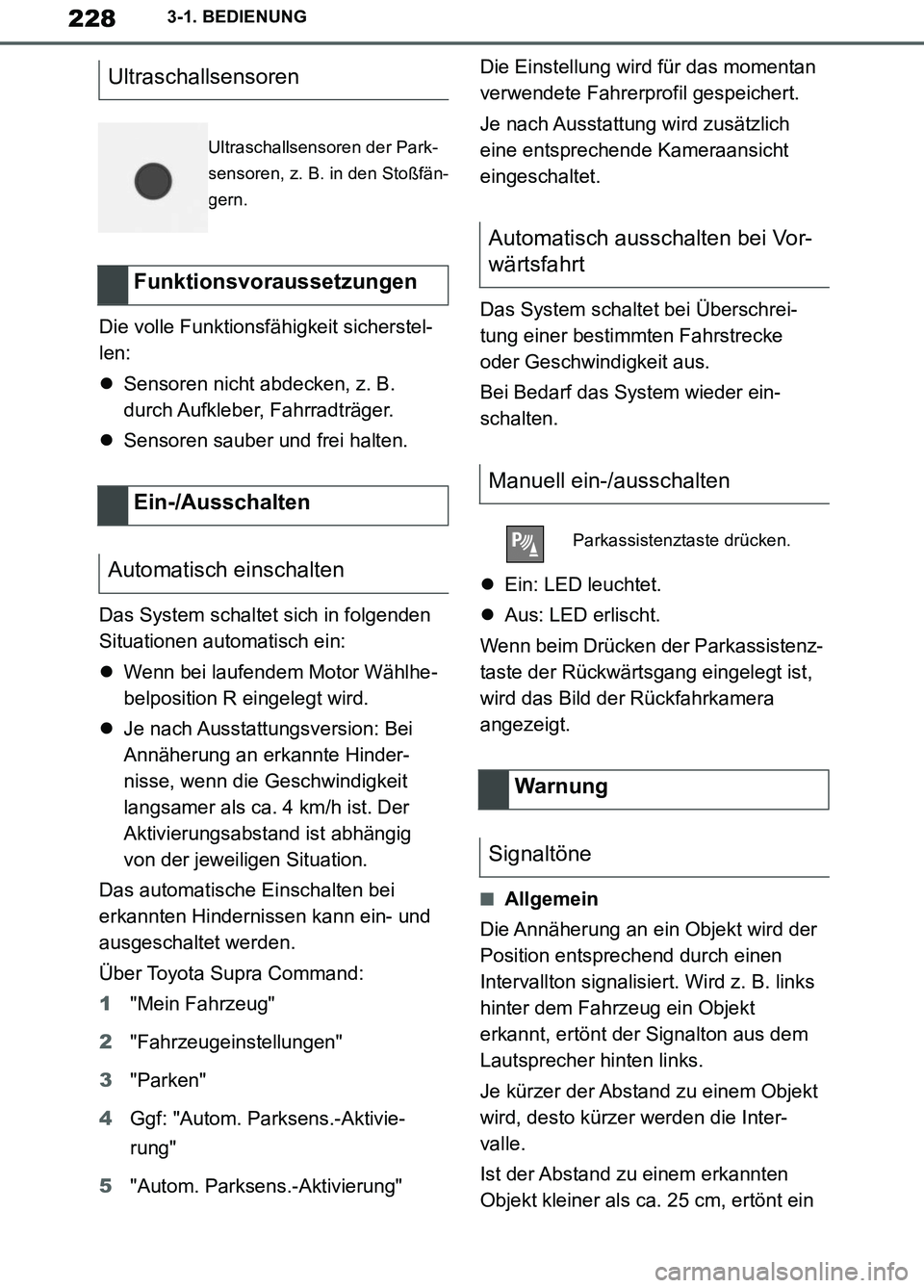

228
Supra Owner’s Manual_EM
3-1. BEDIENUNG
Die volle Funktionsfähigkeit sicherstel-
len:
Sensoren nicht abdecken, z. B.
durch Aufkleber, Fahrradträger.
Sensoren sauber und frei halten.
Das System schaltet sich in folgenden
Situationen automatisch ein:
Wenn bei laufendem Motor Wählhe-
belposition R eingelegt wird.
Je nach Ausstattungsversion: Bei
Annäherung an erkannte Hinder-
nisse, wenn die Geschwindigkeit
langsamer als ca. 4 km/h ist. Der
Aktivierungsabstand ist abhängig
von der jeweiligen Situation.
Das automatische Einschalten bei
erkannten Hindernissen kann ein- und
ausgeschaltet werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Parken"
4Ggf: "Autom. Parksens.-Aktivie-
rung"
5"Autom. Parksens.-Aktivierung"Die Einstellung wird für das momentan
verwendete Fahrerprofil gespeichert.
Je nach Ausstattung wird zusätzlich
eine entsprechende Kameraansicht
eingeschaltet.
Das System schaltet bei Überschrei-
tung einer bestimmten Fahrstrecke
oder Geschwindigkeit aus.
Bei Bedarf das System wieder ein-
schalten.
Ein: LED leuchtet.
Aus: LED erlischt.
Wenn beim Drücken der Parkassistenz-
taste der Rückwärtsgang eingelegt ist,
wird das Bild der Rückfahrkamera
angezeigt.
■Allgemein
Die Annäherung an ein Objekt wird der
Position entsprechend durch einen
Intervallton signalisiert. Wird z. B. links
hinter dem Fahrzeug ein Objekt
erkannt, ertönt der Signalton aus dem
Lautsprecher hinten links.
Je kürzer der Abstand zu einem Objekt
wird, desto kürzer werden die Inter-
valle.
Ist der Abstand zu einem erkannten
Objekt kleiner als ca. 25 cm, ertönt ein
Ultraschallsensoren
Ultraschallsensoren der Park-
sensoren, z. B. in den Stoßfän-
gern.
Funktionsvoraussetzungen
Ein-/Ausschalten
Automatisch einschalten
Automatisch ausschalten bei Vor-
wärtsfahrt
Manuell ein-/ausschalten
Parkassistenztaste drücken.
Warnung
Signaltöne
Supra_OM_German_OM99T07M.book 228 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

232
Supra Owner’s Manual_EM
3-1. BEDIENUNG
In großen, rechtwinkeligen Gebäu-
den mit glatten Wänden, z. B. Tief-
garagen.
In Waschanlagen und Waschstra-
ßen.
Durch starke Abgase.
Durch andere Ultraschallquellen, z.
B. Kehrmaschinen, Dampfstrahler
oder Neonröhren.
Um Fehlwarnungen zu reduzieren, z. B.
in Waschstraßen, das automatische
Einschalten des Parksensors bei
erkannten Hindernissen ggf. ausschal-
ten, siehe Seite 228.
Eine Fahrzeugmeldung wird angezeigt.
Parksensor ist ausgefallen. System von
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
überprüfen lassen.
Die Rückfahrkamera unterstützt beim
Rückwärts-Einparken und Rangieren.
Dazu wird der Bereich hinter dem Fahr-
zeug am Control Display dargestellt.
Das Kameraobjektiv befindet sich in der
Nähe der Kennzeichenleuchte.
Funktionsstörung
Weißes Symbol wird angezeigt
und der Erfassungsbereich der
Sensoren wird am Control Dis-
play dunkel dargestellt.
Rückfahrkamera
Prinzip
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Es besteht Unfallge-
fahr. Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen und Fahr-
zeugumfeld durch direkten Blick zusätzlich
kontrollieren und in den entsprechenden
Situationen aktiv eingreifen.
Überblick
Je nach Ausstattung: Taste im
Fahrzeug
Parkassistenztaste
Kamera
Supra_OM_German_OM99T07M.book 232 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

233
3
Supra Owner’s Manual_EM
3-1. BEDIENUNG
BEDIENUNG
Durch Schmutz kann die Bildqualität
beeinträchtigt werden. Bei Bedarf das
Kameraobjektiv reinigen.
Das System wird automatisch einge-
schaltet, wenn bei laufendem Motor
Wählhebelposition R eingelegt wird.
Das System schaltet bei Überschrei-
tung einer bestimmten Fahrstrecke
oder Geschwindigkeit aus.
Bei Bedarf das System wieder ein-
schalten.
Ein: LED leuchtet.
Aus: LED erlischt.
Am Control Display werden die Parkas-
sistenzfunktionen angezeigt.
Wenn nicht die Ansicht der Rückfahrka-
mera angezeigt wird, die Ansicht über
Toyota Supra Command wechseln:
1Ggf. den Controller zur Seite kip-
pen.
2"Rückfahrkamera"
Das Bild der Rückfahrkamera wird angezeigt.
Rückfahrkamera ist eingeschaltet.
Kofferraumklappe ist vollständig
geschlossen.
Den Erfassungsbereich der Kamera
freihalten. Überstehendes Ladegut
oder Trägersysteme, die nicht an
eine Anhängersteckdose ange-
schlossen sind, können den Erfas-
sungsbereich der Kamera
einschränken.
Mehrere Assistenzfunktionen können
gleichzeitig aktiv sein.
Die Assistenzfunktionen können manu-
ell aktiviert werden.
1Ggf. den Controller nach rechts kip-
pen.
2Bei entsprechender Ausstattung:
"Kamerabild"
3
"Parkhilfslinien".
Fahrspurlinien und Wendekreislinien werden
angezeigt, siehe Seite
234.
"Hindernismarkierung"
Je nach Ausstattung werden die von den
Parksensoren erkannten Hindernisse durch
Markierungen angezeigt, siehe Seite
234.
Ein-/Ausschalten
Automatisch einschalten
Automatisch ausschalten bei Vor-
wärtsfahrt
Je nach Ausstattung: Manuell
ein-/ausschalten
Parkassistenztaste drücken.
Ansicht über Toyota Supra Com-
mand wechseln
Funktionsvoraussetzungen
Assistenzfunktionen
Allgemein
Supra_OM_German_OM99T07M.book 233 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

235
3
Supra Owner’s Manual_EM
3-1. BEDIENUNG
BEDIENUNG
"Kontrast"
4Gewünschten Wert einstellen.
Ist die Kamera deaktiviert, z. B. bei
geöffneter Kofferraumklappe, wird das
Kamerabild grau schraffiert dargestellt.
Sehr niedrige Hindernisse sowie höher
liegende, hervorstehende Objekte, z. B.
Wandvorsprünge, können vom System
nicht erfasst werden.
Je nach Ausstattung berücksichtigen
einige Assistenzfunktionen auch Daten
der Parksensoren.
Hinweise im Kapitel Parksensoren
beachten.
Die am Control Display angezeigten
Objekte sind ggf. näher, als sie schei-
nen. Den Abstand zu den Objekten
nicht am Display abschätzen.
Bei unübersichtlichen Ausfahrten oder
beim Ausparken aus Querparklücken
werden sich seitlich nähernde Verkehr-
steilnehmer vom System früher
erkannt, als dies vom Fahrersitz aus
möglich ist.Zwei Radarsensoren im hinteren Stoß-
fänger überwachen den Raum hinter
dem Fahrzeug.
Das System zeigt an, wenn sich andere
Verkehrsteilnehmer nähern.
Grenzen des Systems
Deaktivierte Kamera
Erkennung von Objekten
Querverkehrswarnung
Prinzip
Allgemein
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Sichtverhältnisse
und Verkehrssituation richtig einzuschät-
zen. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver-
kehrsgeschehen beobachten und in den
entsprechenden Situationen aktiv eingrei-
fen.
Überblick
Taste im Fahrzeug
Supra_OM_German_OM99T07M.book 235 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

236
Supra Owner’s Manual_EM
3-1. BEDIENUNG
Die Radarsensoren befinden sich im
hinteren Stoßfänger.
Stoßfänger im Bereich der Radarsen-
soren sauber und frei halten.
1Parkassistenztaste drücken.
2Controller nach rechts kippen.
3"Einstellungen"
4"Querverkehrswarnung"
5"Querverkehrswarnung"
Oder über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Parken"
4"Querverkehrswarnung"
5"Querverkehrswarnung"Wenn das System am Control Display
aktiviert wurde, wird es automatisch
eingeschaltet, sobald die Parksensoren
oder Panorama View aktiv und ein
Gang eingelegt ist.
Bei eingelegtem Rückwärtsgang wird
das System hinten eingeschaltet.
Das System schaltet sich in folgenden
Situationen automatisch aus:
Bei Überschreitung von Schrittge-
schwindigkeit.
Bei Überschreitung einer bestimm-
ten Fahrstrecke.
Bei aktivem Parkvorgang des Par-
kassistenten.
Am Control Display wird die entspre-
chende Anzeige aufgerufen, ggf. ertönt
ein Signalton und die Leuchte im
Außenspiegel blinkt.
Die Leuchte im Außenspiegel blinkt,
Parkassistenztaste
Radarsensoren
Ein-/Ausschalten
System aktivieren/deaktivieren
Automatisch einschalten
Automatisch ausschalten
Warnung
Allgemein
Leuchte im Außenspiegel
Supra_OM_German_OM99T07M.book 236 ページ ２０１９年２月２０日　水曜日　午前１１時１６分
