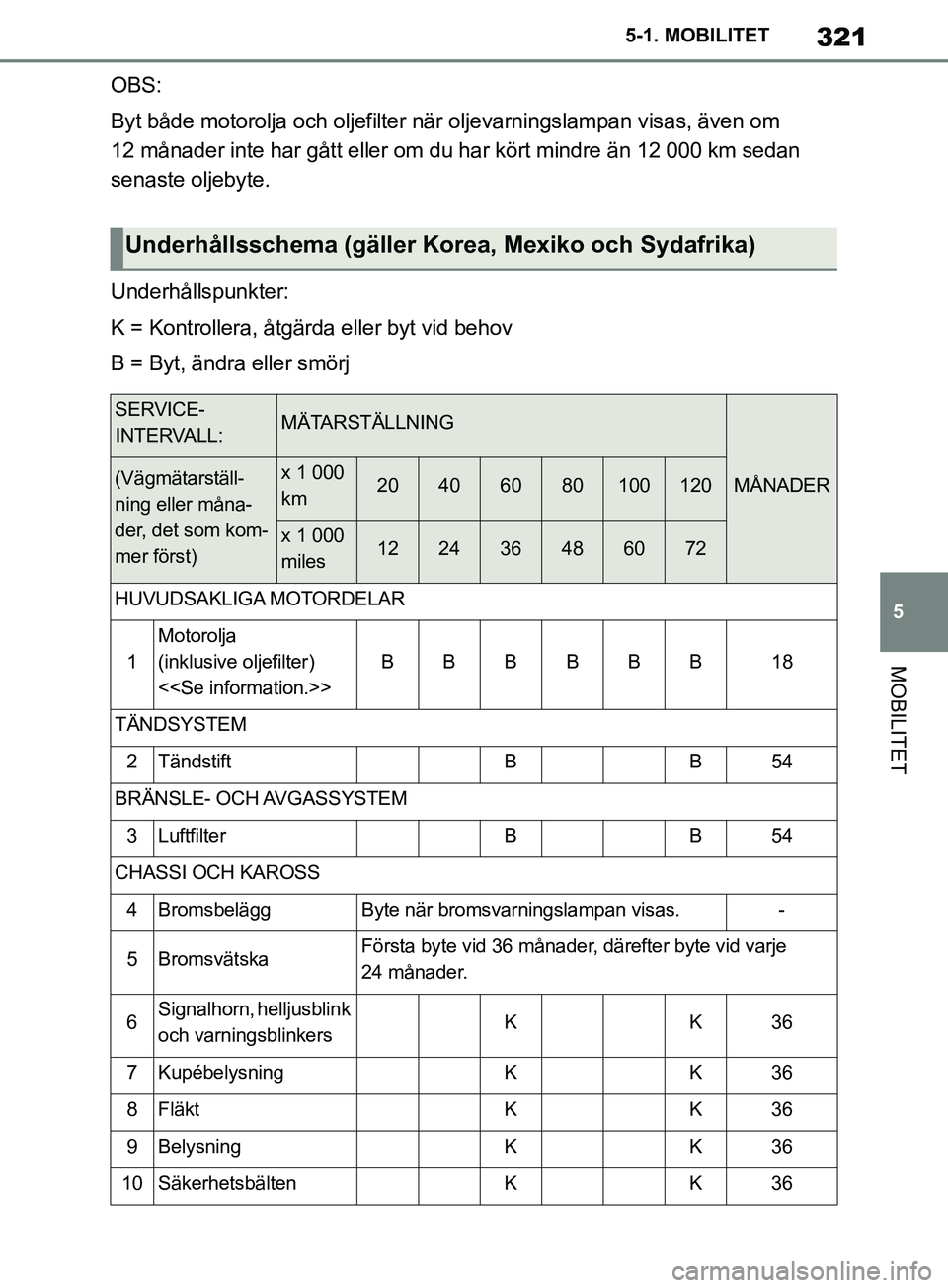

TOYOTA SUPRA 2019 Bruksanvisningar (in Swedish)

321
5
Supras instruktionsbok 5-1. MOBILITET
MOBILITET
OBS:
Byt både motorolja och oljefilter när
oljevarningslampan visas, även om
12 månader inte har gått eller om du har kört mindre än 12 000 km sedan
senaste oljebyte.
Underhållspunkter:
K = Kontrollera, åtgärda eller byt vid behov
B = Byt, ändra eller smörj
Underhållsschema (gäller Korea, Mexiko och Sydafrika)
SERVICE- INTERVALL:MÄTARSTÄLLNING
MÅNADER(Vägmätarställ-
ning eller måna-
der, det som kom-
mer först)x 1 000
km20406080100120
x 1 000
miles122436486072
HUVUDSAKLIGA MOTORDELAR
1
Motorolja
(inklusive oljefilter)
<>
BBBBBB18
TÄNDSYSTEM
2TändstiftBB54
BRÄNSLE- OCH AVGASSYSTEM
3LuftfilterBB54
CHASSI OCH KAROSS
4BromsbeläggByte när bromsvarningslampan visas.-
5BromsvätskaFörsta byte vid 36 månader, därefter byte vid varje
24 månader.
6Signalhorn, helljusblink
och varningsblinkersKK36
7KupébelysningKK36
8FläktKK36
9BelysningKK36
10SäkerhetsbältenKK36
OM99T05SE.book Page 321 Monday, May 6, 2019 4:09 PM

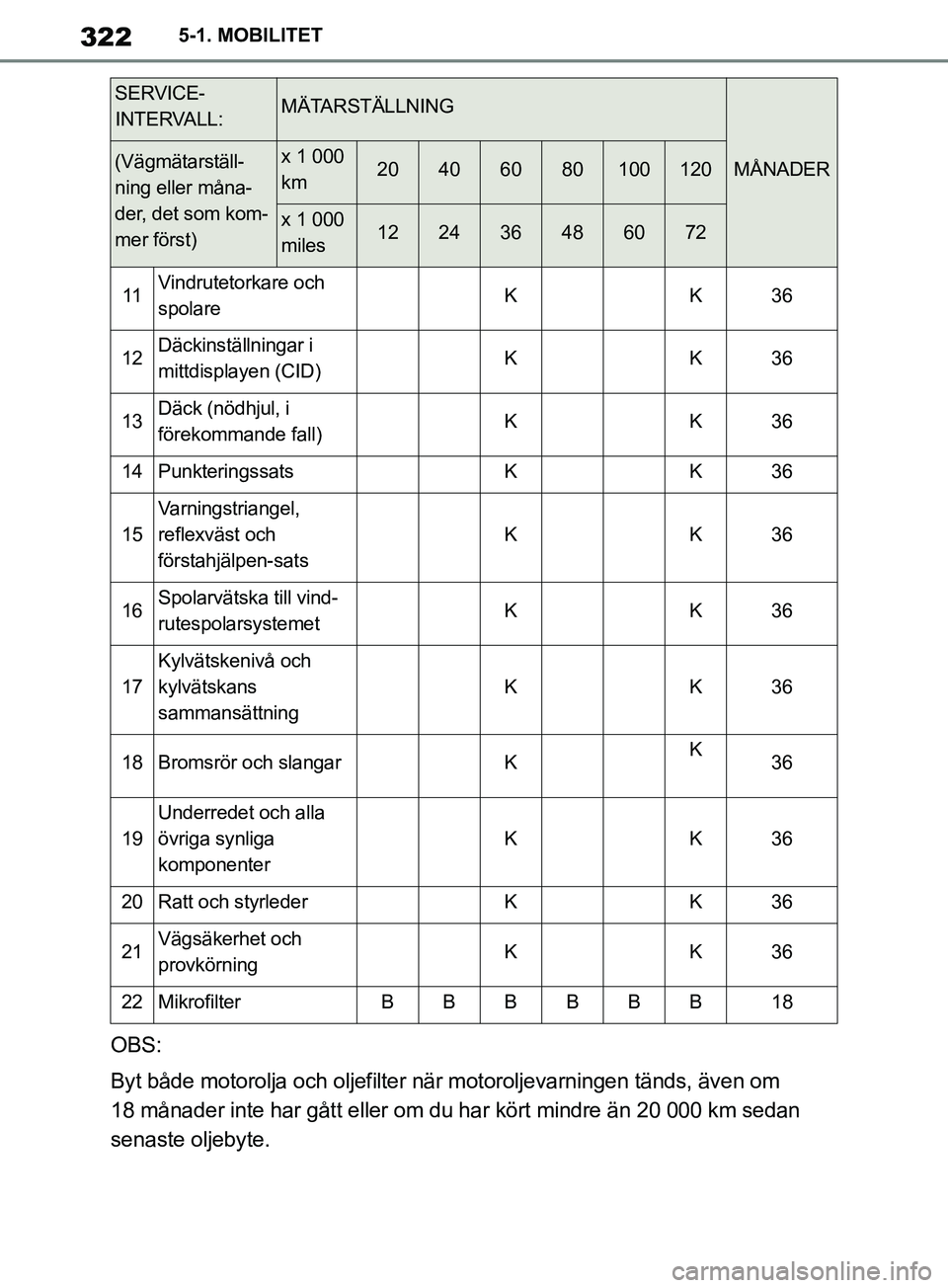

322
Supras instruktionsbok5-1. MOBILITET
OBS:
Byt både motorolja och oljefilter när motoroljevarningen tänds, även om
18 månader inte har gått eller om du har kört mindre än 20 000 km sedan
senaste oljebyte.
11Vindrutetorkare och
spolareKK36
12Däckinställningar i
mittdisplayen (CID)KK36
13Däck (nödhjul, i
förekommande fall)KK36
14PunkteringssatsKK36
15
Varningstriangel,
reflexväst och
förstahjälpen-sats
KK36
16Spolarvätska till vind-
rutespolarsystemetKK36
17
Kylvätskenivå och
kylvätskans
sammansättning
KK36
18Bromsrör och slangarKK36
19
Underredet och alla
övriga synliga
komponenter
KK36
20Ratt och styrlederKK36
21Vägsäkerhet och
provkörningKK36
22MikrofilterBBBBBB18
SERVICE-
INTERVALL:MÄTARSTÄLLNING
MÅNADER(Vägmätarställ-
ning eller måna-
der, det som kom-
mer först)x 1 000
km20406080100120
x 1 000
miles122436486072
OM99T05SE.book Page 322 Monday, May 6, 2019 4:09 PM

323
5
Supras instruktionsbok 5-1. MOBILITET
MOBILITET
Underhållspunkter:
K = Kontrollera, åtgärda eller byt vid behov
B = Byt, ändra eller smörj
Underhållsschema (gäller Ryssland och Turkiet)
SERVICE-
INTERVALL:MÄTARSTÄLLNING
MÅNADER(Vägmätarställ-
ning eller måna-
der, det som kom-
mer först)x 1 000
km153045607590
x 1 000
miles91827364554
HUVUDSAKLIGA MOTORDELAR
1
Motorolja
(inklusive oljefilter)
<>
BBBBBB18
TÄNDSYSTEM
2TändstiftBB54
BRÄNSLE- OCH AVGASSYSTEM
3LuftfilterB72
CHASSI OCH KAROSS
4BromsbeläggByte när bromsvarningslampan visas.-
5BromsvätskaFörsta byte vid 36 månader, därefter byte vid varje
24 månader.
6Signalhorn, helljusblink
och varningsblinkersKK36
7KupébelysningKK36
8FläktKK36
9BelysningKK36
10SäkerhetsbältenKK36
11Vindrutetorkare och
spolareKK36
12Däckinställningar i
mittdisplayen (CID)KK36
OM99T05SE.book Page 323 Monday, May 6, 2019 4:09 PM

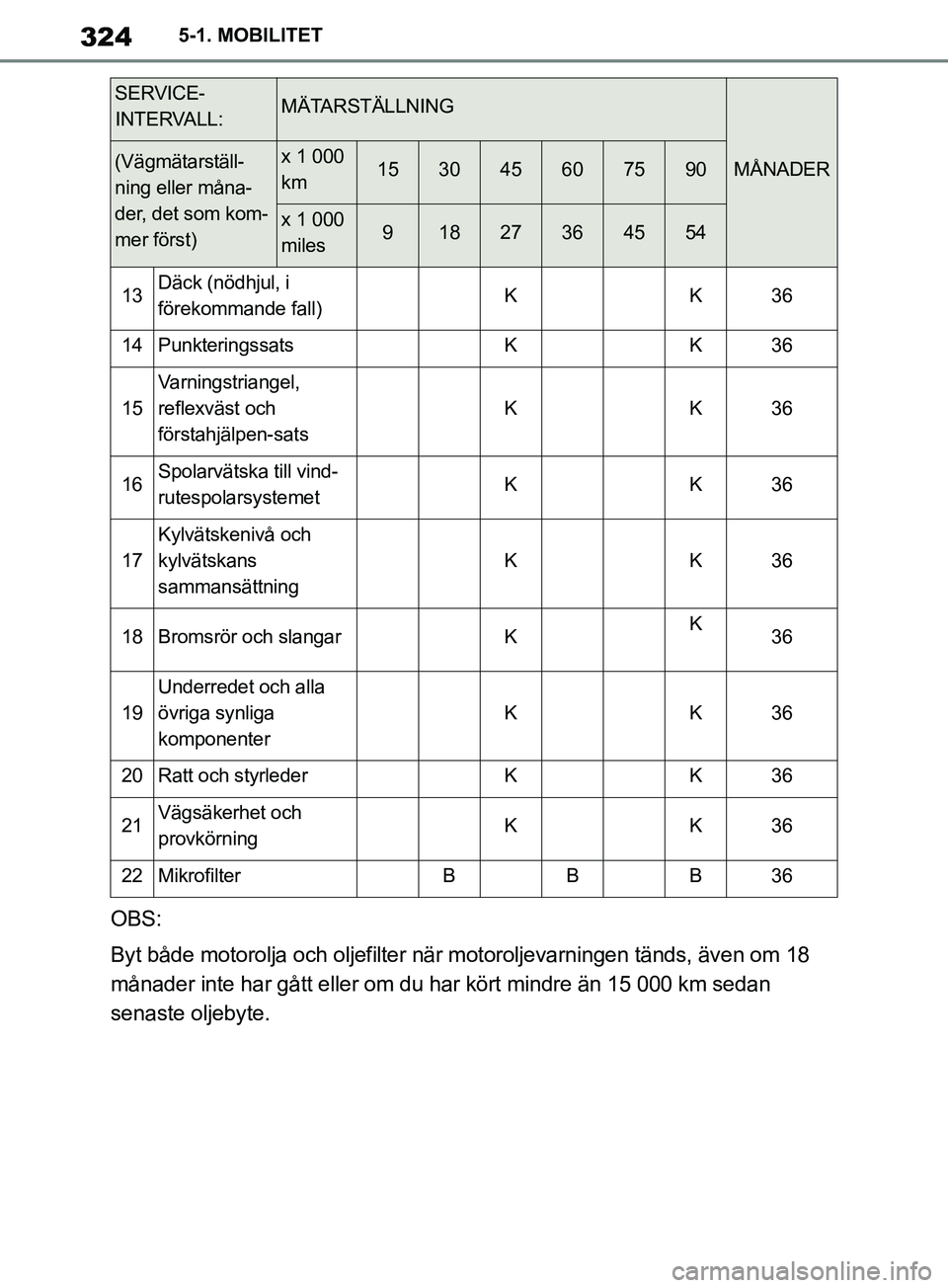

324
Supras instruktionsbok5-1. MOBILITET
OBS:
Byt både motorolja och oljefilter när motoroljevarningen tänds, även om 18
månader inte har gått eller om du har kört mindre än 15 000 km sedan
senaste oljebyte.
13Däck (nödhjul, i
förekommande fall)KK36
14PunkteringssatsKK36
15
Varningstriangel,
reflexväst och
förstahjälpen-sats
KK36
16Spolarvätska till vind-
rutespolarsystemetKK36
17
Kylvätskenivå och
kylvätskans
sammansättning
KK36
18Bromsrör och slangarKK36
19
Underredet och alla
övriga synliga
komponenter
KK36
20Ratt och styrlederKK36
21Vägsäkerhet och
provkörningKK36
22MikrofilterBBB36
SERVICE-
INTERVALL:MÄTARSTÄLLNING
MÅNADER(Vägmätarställ-
ning eller måna-
der, det som kom-
mer först)x 1 000
km153045607590
x 1 000
miles91827364554
OM99T05SE.book Page 324 Monday, May 6, 2019 4:09 PM

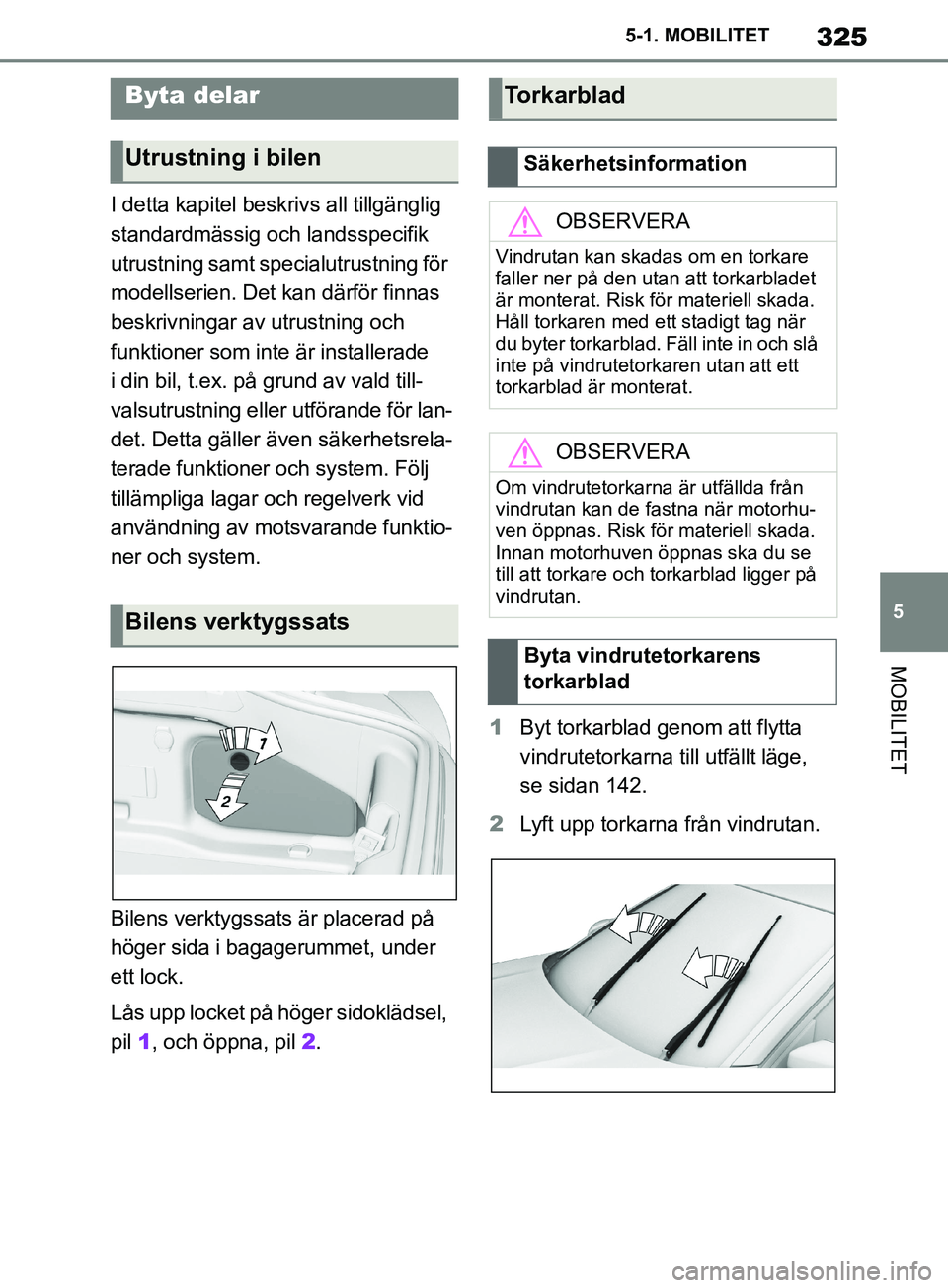

325
5
Supras instruktionsbok 5-1. MOBILITET
MOBILITET
I detta kapitel beskr
ivs all tillgänglig
standardmässig och landsspecifik
utrustning samt specialutrustning för
modellserien. Det kan därför finnas
beskrivningar av utrustning och
funktioner som inte är installerade
i din bil, t.ex. på grund av vald till-
valsutrustning eller utförande för lan-
det. Detta gäller även säkerhetsrela-
terade funktioner och system. Följ tillämpliga lagar och regelverk vid
användning av motsvarande funktio-
ner och system.
Bilens verktygssats är placerad på
höger sida i bagagerummet, under
ett lock.
Lås upp locket på höger sidoklädsel,
pil 1, och öppna, pil 2. 1
Byt torkarblad genom att flytta
vindrutetorkarna till utfällt läge,
se sidan 142.
2 Lyft upp torkarna från vindrutan.
Byta delar
Utrustning i bilen
Bilens verktygssats
Torkarblad
Säkerhetsinformation
OBSERVERA
Vindrutan kan skadas om en torkare
faller ner på den utan att torkarbladet
är monterat. Risk för materiell skada.
Håll torkaren med ett stadigt tag när
du byter torkarblad. Fäll inte in och slå
inte på vindrutetorkaren utan att ett
torkarblad är monterat.
OBSERVERA
Om vindrutetorkarna är utfällda från
vindrutan kan de fastna när motorhu-
ven öppnas. Risk för materiell skada.
Innan motorhuven öppnas ska du se
till att torkare och torkarblad ligger på
vindrutan.
Byta vindrutetorkarens
torkarblad
OM99T05SE.book Page 325 Monday, May 6, 2019 4:09 PM

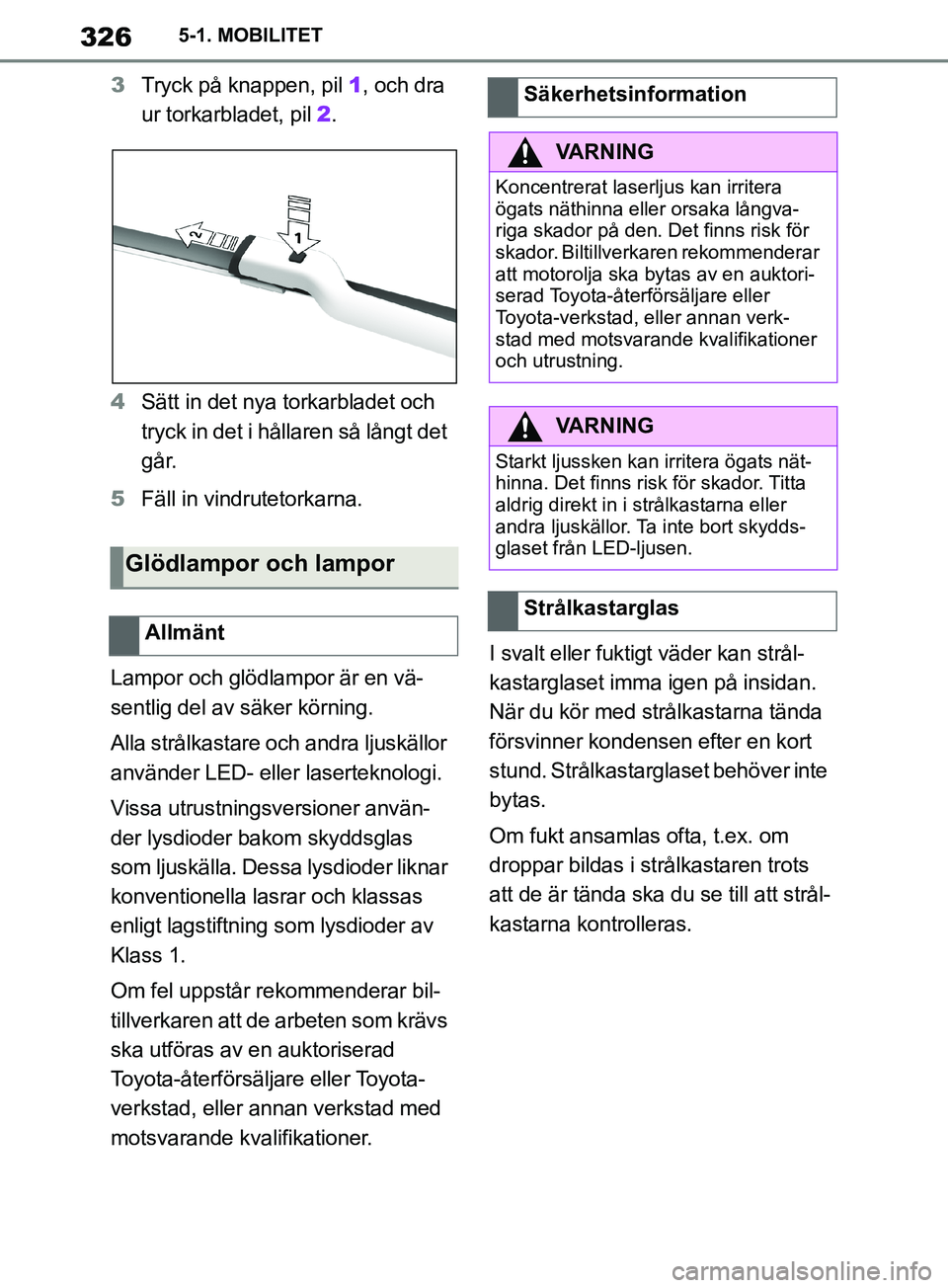

326
Supras instruktionsbok5-1. MOBILITET
3
Tryck på knappen, pil 1, och dra
ur torkarbladet, pil 2.
4 Sätt in det nya torkarbladet och
tryck in det i hållaren så långt det
går.
5 Fäll in vindrutetorkarna.
Lampor och glödlampor är en vä-
sentlig del av säker körning.
Alla strålkastare och andra ljuskällor
använder LED- eller laserteknologi.
Vissa utrustningsversioner använ-
der lysdioder bakom skyddsglas
som ljuskälla. Dessa lysdioder liknar
konventionella lasrar och klassas
enligt lagstiftning som lysdioder av
Klass 1.
Om fel uppstår rekommenderar bil-
tillverkaren att de arbeten som krävs
ska utföras av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer. I svalt eller fuktigt väder kan strål-
kastarglaset imma igen på insidan.
När du kör med strålkastarna tända
försvinner kondensen efter en kort
stund. Strålkastarglaset behöver inte
bytas.
Om fukt ansamlas ofta, t.ex. om
droppar bildas i strålkastaren trots
att de är tända ska du se till att strål-
kastarna kontrolleras.
Glödlampor och lampor
Allmänt
Säkerhetsinformation
VARNING
Koncentrerat laserl
jus kan irritera
ögats näthinna eller orsaka långva-
riga skador på den. Det finns risk för
skador. Biltillverkaren rekommenderar
att motorolja ska bytas av en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
och utrustning.
VARNING
Starkt ljussken kan irritera ögats nät-
hinna. Det finns risk för skador. Titta
aldrig direkt in i strålkastarna eller
andra ljuskällor. Ta inte bort skydds-
glaset från LED-ljusen.
Strålkastarglas
OM99T05SE.book Page 326 Monday, May 6, 2019 4:09 PM

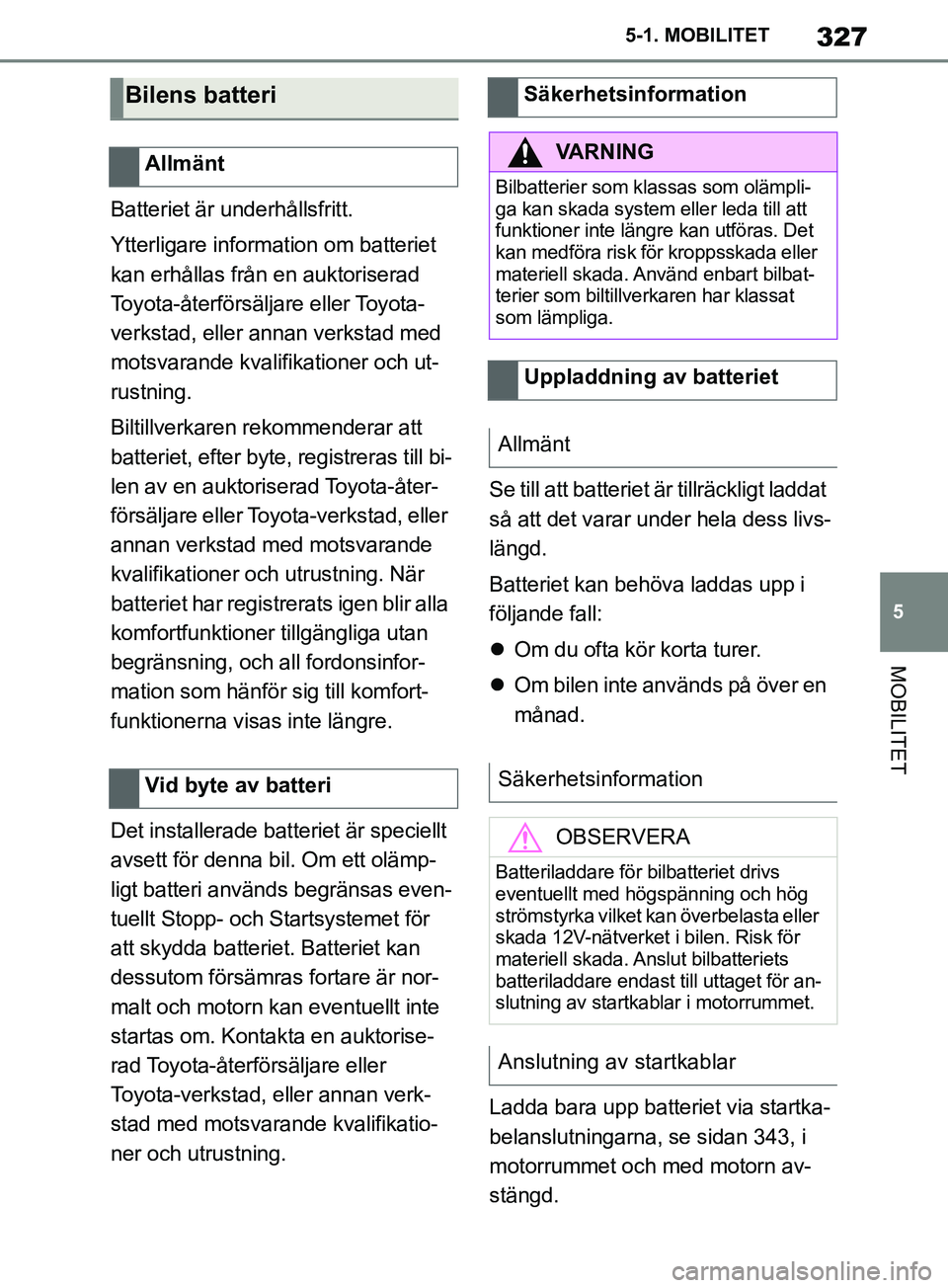

327
5
Supras instruktionsbok 5-1. MOBILITET
MOBILITET
Batteriet är underhållsfritt.
Ytterligare information om batteriet
kan erhållas från en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning.
Biltillverkaren rekommenderar att
batteriet, efter byte, registreras till bi-
len av en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning. När
batteriet har registrerats igen blir alla
komfortfunktioner tillgängliga utan
begränsning, och all fordonsinfor-
mation som hänför sig till komfort-
funktionerna visas inte längre.
Det installerade batteriet är speciellt
avsett för denna bil. Om ett olämp-
ligt batteri används begränsas even-
tuellt Stopp- och Startsystemet för
att skydda batteriet. Batteriet kan
dessutom försämras fortare är nor-
malt och motorn kan eventuellt inte
startas om. Kontakta en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning. Se till att batteriet
är tillräckligt laddat
så att det varar under hela dess livs-
längd.
Batteriet kan behöva laddas upp i
följande fall:
 Om du ofta kör korta turer.
 Om bilen inte används på över en
månad.
Ladda bara upp batteriet via startka-
belanslutningarna, se sidan 343, i
motorrummet och med motorn av-
stängd.
Bilens batteri
Allmänt
Vid byte av batteri
Säkerhetsinformation
VARNING
Bilbatterier som klassas som olämpli-
ga kan skada system eller leda till att
funktioner inte längre kan utföras. Det
kan medföra risk för kroppsskada eller
materiell skada. Använd enbart bilbat-
terier som biltillverkaren har klassat
som lämpliga.
Uppladdning av batteriet
Allmänt
Säkerhetsinformation OBSERVERA
Batteriladdare för bilbatteriet drivs
eventuellt med högspänning och hög
strömstyrka vilket kan överbelasta eller
skada 12V-nätverket i bilen. Risk för
materiell skada. Anslut bilbatteriets
batteriladdare endast till uttaget för an-
slutning av startkablar i motorrummet.
Anslutning av startkablar
OM99T05SE.book Page 327 Monday, May 6, 2019 4:09 PM

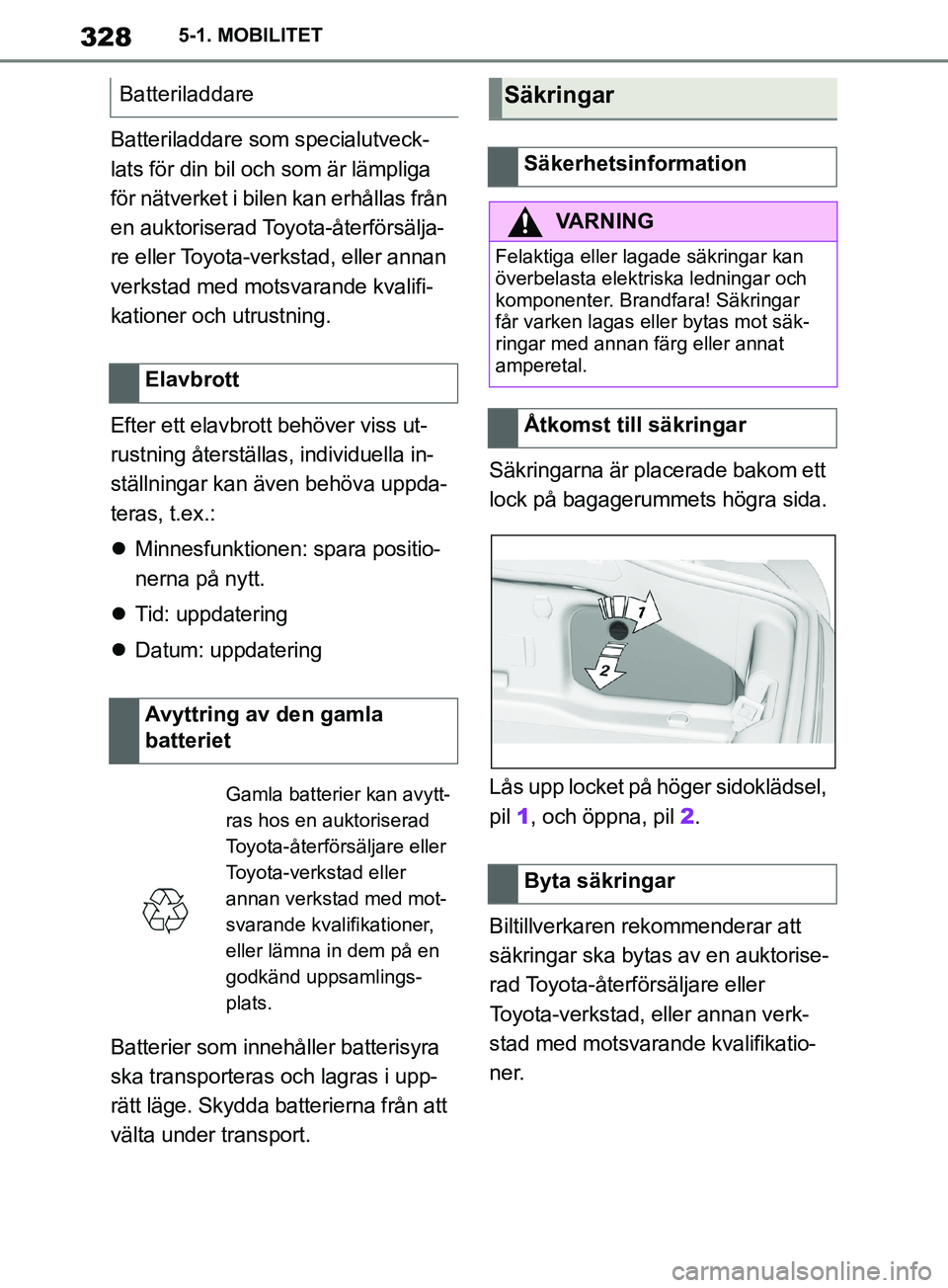

328
Supras instruktionsbok5-1. MOBILITET
Batteriladdare som specialutveck-
lats för din bil och som är lämpliga
för nätverket i bilen kan erhållas från
en auktoriserad Toyota-återförsälja-
re eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifi-
kationer och utrustning.
Efter ett elavbrott behöver viss ut-
rustning återställas, individuella in-
ställningar kan även behöva uppda-
teras, t.ex.:

Minnesfunktionen: spara positio-
nerna på nytt.
 Tid: uppdatering
 Datum: uppdatering
Batterier som innehåller batterisyra
ska transporteras och lagras i upp-
rätt läge. Skydda batterierna från att
välta under transport. Säkringarna är placerade bakom ett
lock på bagagerummets högra sida.
Lås upp locket på höger sidoklädsel,
pil
1, och öppna, pil 2.
Biltillverkaren rekommenderar att
säkringar ska bytas av en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner.
Batteriladdare
Elavbrott
Avyttring av den gamla
batteriet
Gamla batterier kan avytt-
ras hos en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller
annan verkstad med mot-
svarande kvalifikationer,
eller lämna in dem på en
godkänd uppsamlings-
plats.
Säkringar
Säkerhetsinformation
VARNING
Felaktiga eller lagade säkringar kan
överbelasta elektriska ledningar och
komponenter. Brandfara! Säkringar
får varken lagas eller bytas mot säk-
ringar med annan färg eller annat
amperetal.
Åtkomst till säkringar
Byta säkringar
OM99T05SE.book Page 328 Monday, May 6, 2019 4:09 PM

329
5
Supras instruktionsbok 5-1. MOBILITET
MOBILITET


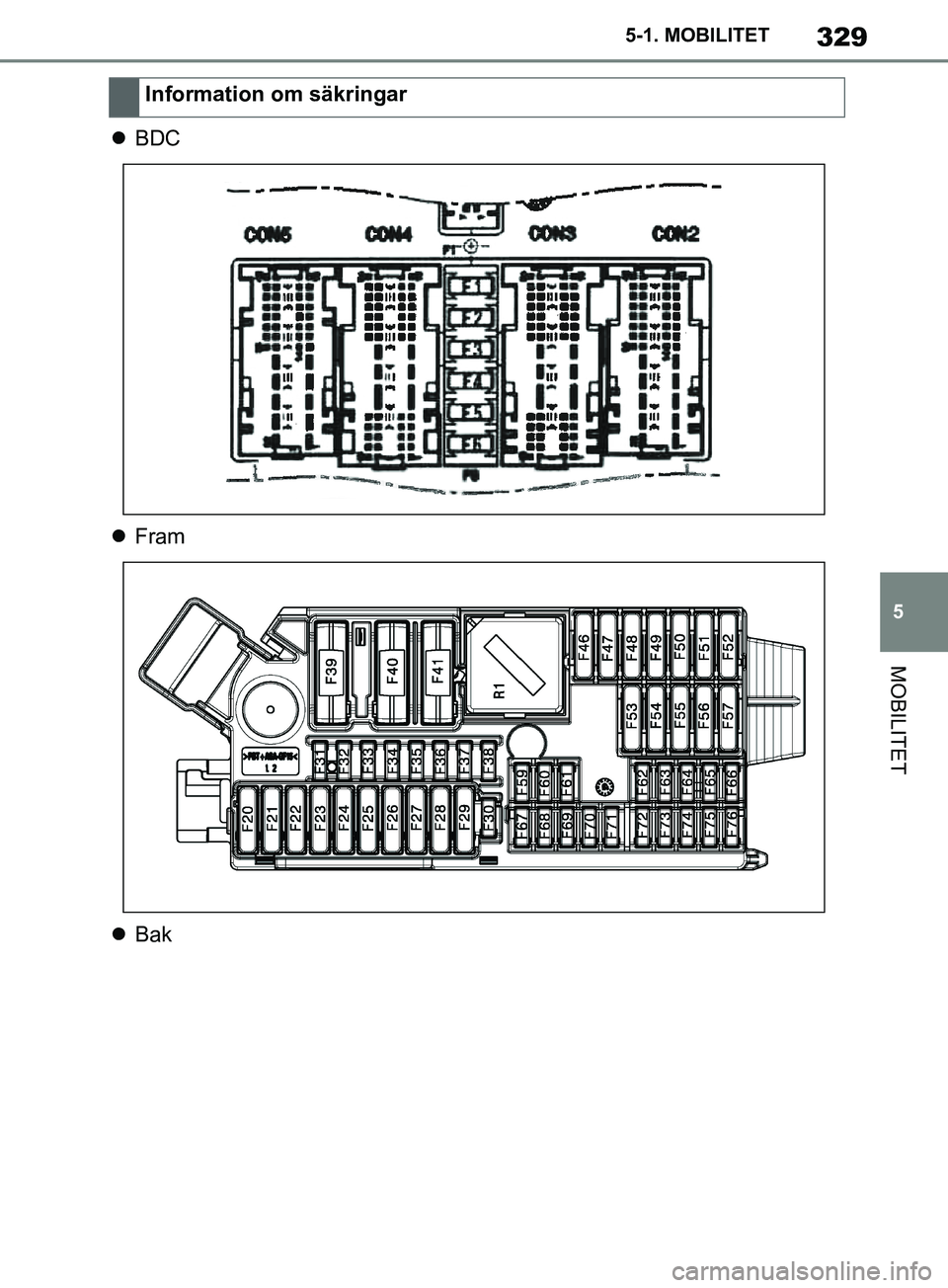

BDC
 Fram
 BakInformation om säkringar
OM99T05SE.book Page 329 Monday, May 6, 2019 4:09 PM

330
Supras instruktionsbok5-1. MOBILITET
F1, F32, F59,
F212, F214, F215,
F216, F217, F218,
F220 F1, F59, F60, F76,
F204, F208, F209,
F255
F36, F61, F62,
F67, F68, F71
F36, F63
F206, F244, F271
F3, F254
F4, F5, F6, F244
F203, F206, F209,
F271 F4
F4 F1, F3, F39 F70
F20, F21
F2, F29 F3
F2
F2
F2
F214
F252 F25, F39
F32, F70, F209
F3, F40, F204
F48, F52, F269
F1, F57, F210
F215, F217 F118
F75
F59
OM99T05SE.book Page 330 Monday, May 6, 2019 4:09 PM
