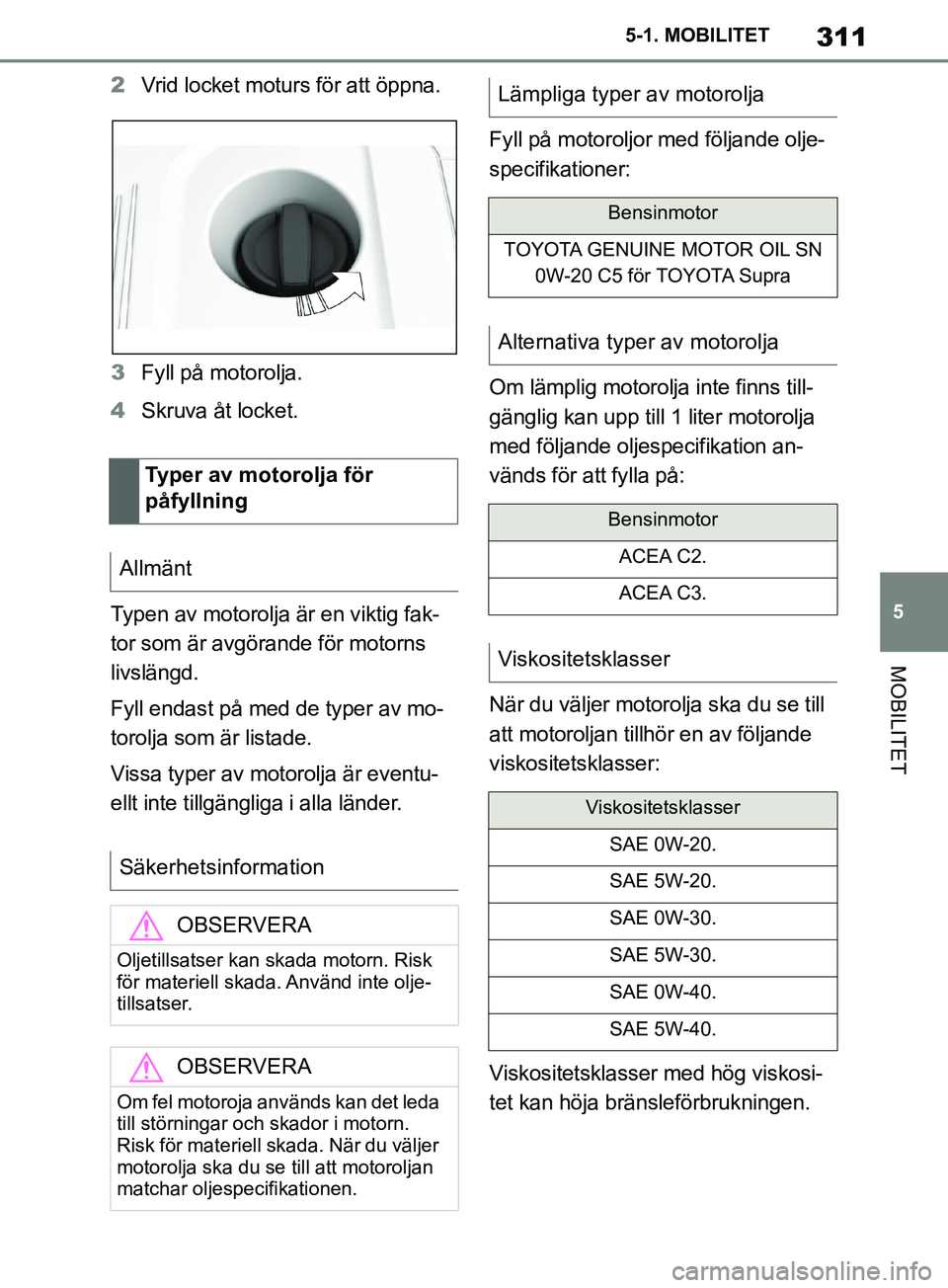

311
5
Supras instruktionsbok 5-1. MOBILITET
MOBILITET
2
Vrid locket moturs för att öppna.
3 Fyll på motorolja.
4 Skruva åt locket.
Typen av motorolja är en viktig fak-
tor som är avgörande för motorns
livslängd.
Fyll endast på med de typer av mo-
torolja som är listade.
Vissa typer av motorolja är eventu-
ellt inte tillgängliga i alla länder. Fyll på motoroljor med följande olje-
specifikationer:
Om lämplig motorolja inte finns till-
gänglig kan upp till 1 liter motorolja
med följande oljespecifikation an-
vänds för att fylla på:
När du väljer motorolja ska du se till
att motoroljan tillhör en av följande
viskositetsklasser:
Viskositetsklasser med hög viskosi-
tet kan höja bränsleförbrukningen.
Typer av motorolja för
påfyllning
Allmänt
Säkerhetsinformation OBSERVERA
Oljetillsatser kan skada motorn. Risk
för materiell skada. Använd inte olje-
tillsatser.
OBSERVERA
Om fel motoroja används kan det leda
till störningar och skador i motorn.
Risk för materiell skada. När du väljer
motorolja ska du se till att motoroljan
matchar oljespecifikationen.
Lämpliga typer av motorolja
Bensinmotor
TOYOTA GENUINE MOTOR OIL SN 0W-20 C5 för TOYOTA Supra
Alternativa typer av motorolja
Bensinmotor
ACEA C2.
ACEA C3.
Viskositetsklasser
Viskositetsklasser
SAE 0W-20.
SAE 5W-20.
SAE 0W-30.
SAE 5W-30.
SAE 0W-40.
SAE 5W-40.
OM99T05SE.book Page 311 Monday, May 6, 2019 4:09 PM

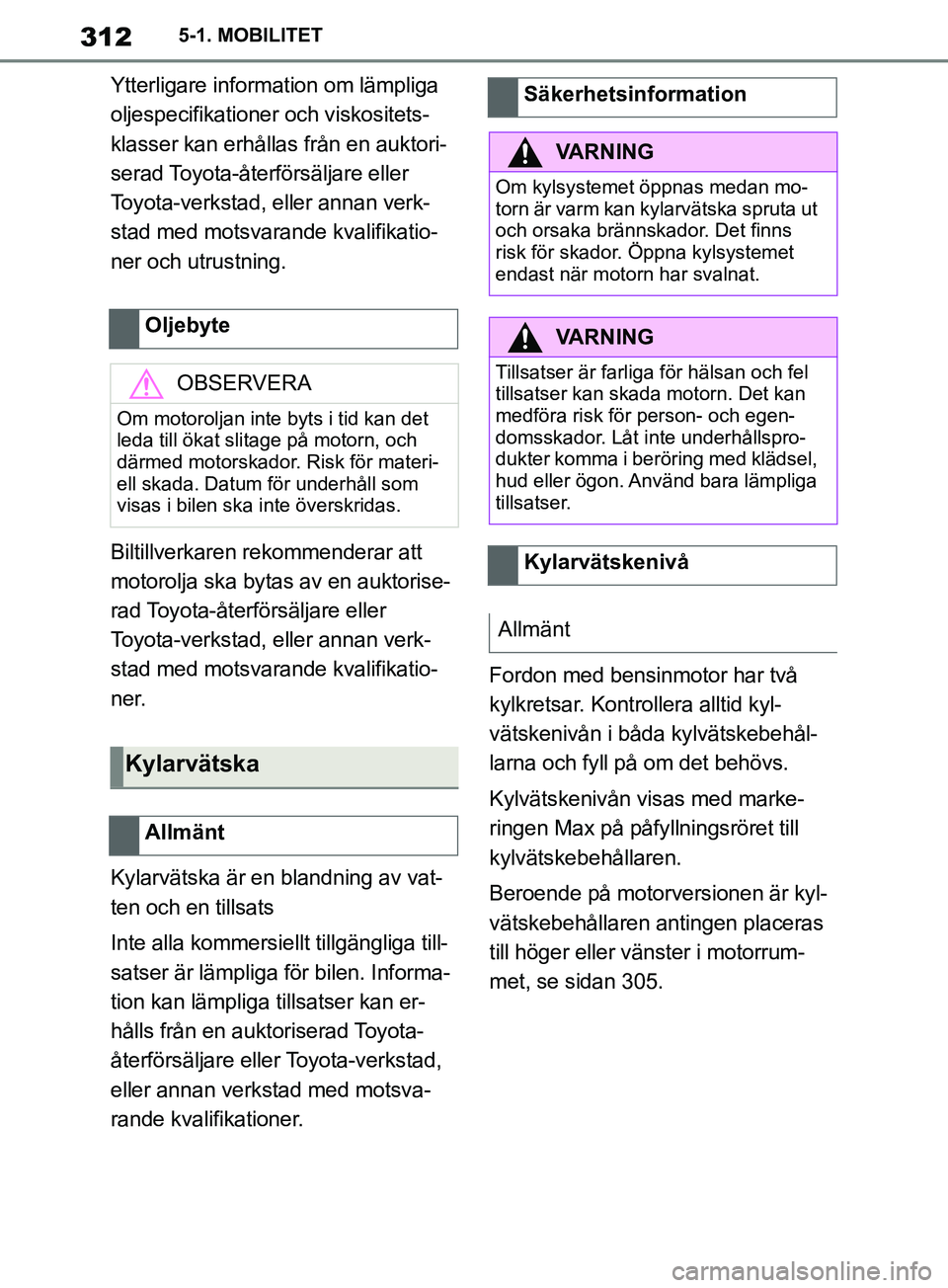

312
Supras instruktionsbok5-1. MOBILITET
Ytterligare information om lämpliga
oljespecifikationer och viskositets-
klasser kan erhållas från en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning.
Biltillverkaren rekommenderar att
motorolja ska bytas av en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner.
Kylarvätska är en blandning av vat-
ten och en tillsats
Inte alla kommersie llt tillgängliga till-
satser är lämpliga för bilen. Informa-
tion kan lämpliga tillsatser kan er-
hålls från en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer. Fordon med bensinmotor har två
kylkretsar. Kontrollera alltid kyl-
vätskenivån i båda kylvätskebehål-
larna och fyll på om det behövs.
Kylvätskenivån visas med marke-
ringen Max på påfyllningsröret till
kylvätskebehållaren.
Beroende på motorversionen är kyl-
vätskebehållaren antingen placeras
till höger eller vänster i motorrum-
met, se sidan 305.
Oljebyte
OBSERVERA
Om motoroljan inte byts i tid kan det
leda till ökat slitage på motorn, och
därmed motorskador. Risk för materi-
ell skada. Datum för underhåll som
visas i bilen ska inte överskridas.
Kylarvätska
Allmänt
Säkerhetsinformation
VARNING
Om kylsystemet öppnas medan mo-
torn är varm kan kylarvätska spruta ut
och orsaka brännskador. Det finns
risk för skador. Öppna kylsystemet
endast när motorn har svalnat.
VARNING
Tillsatser är farliga för hälsan och fel
tillsatser kan skada motorn. Det kan
medföra risk för person- och egen-
domsskador. Låt inte underhållspro-
dukter komma i beröring med klädsel,
hud eller ögon. Använd bara lämpliga
tillsatser.
Kylarvätskenivå
Allmänt
OM99T05SE.book Page 312 Monday, May 6, 2019 4:09 PM

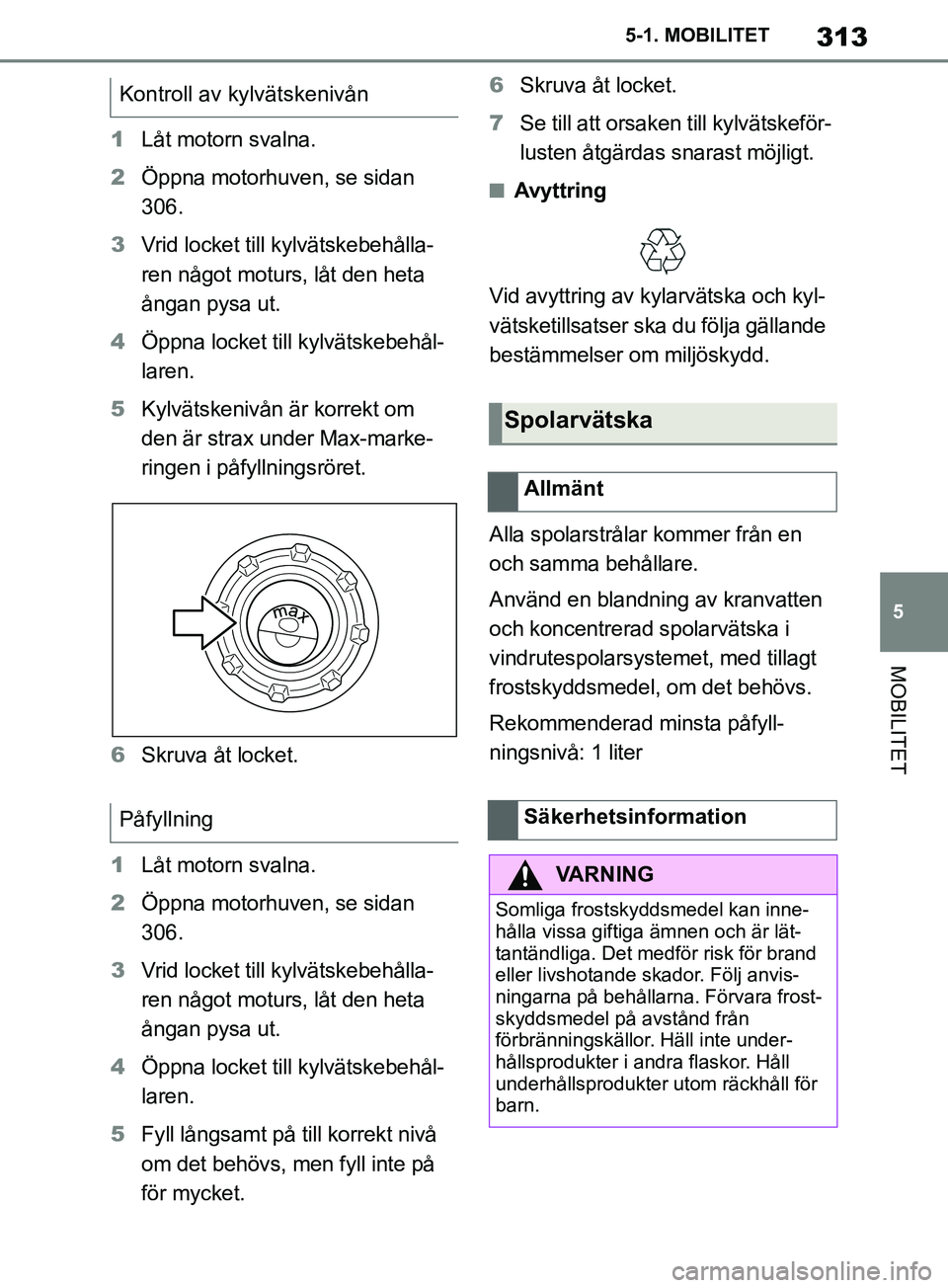

313
5
Supras instruktionsbok 5-1. MOBILITET
MOBILITET
1
Låt motorn svalna.
2 Öppna motorhuven, se sidan
306.
3 Vrid locket till kylvätskebehålla-
ren något moturs, låt den heta
ångan pysa ut.
4 Öppna locket till kylvätskebehål-
laren.
5 Kylvätskenivån är korrekt om
den är strax under Max-marke-
ringen i påfyllningsröret.
6 Skruva åt locket.
1 Låt motorn svalna.
2 Öppna motorhuven, se sidan
306.
3 Vrid locket till kylvätskebehålla-
ren något moturs, låt den heta
ångan pysa ut.
4 Öppna locket till kylvätskebehål-
laren.
5 Fyll långsamt på till korrekt nivå
om det behövs, men fyll inte på
för mycket. 6
Skruva åt locket.
7 Se till att orsaken till kylvätskeför-
lusten åtgärdas snarast möjligt.
nAvyttring
Vid avyttring av kylarvätska och kyl-
vätsketillsatser ska du följa gällande
bestämmelser om miljöskydd.
Alla spolarstrålar kommer från en
och samma behållare.
Använd en blandning av kranvatten
och koncentrerad spolarvätska i
vindrutespolarsystemet, med tillagt
frostskyddsmedel, om det behövs.
Rekommenderad minsta påfyll-
ningsnivå: 1 liter
Kontroll av kylvätskenivån
Påfyllning
Spolarvätska
Allmänt
Säkerhetsinformation
VARNING
Somliga frostskyddsmedel kan inne-
hålla vissa giftiga ämnen och är lät-
tantändliga. Det medför risk för brand
eller livshotande skador. Följ anvis-
ningarna på behållarna. Förvara frost-
skyddsmedel på avstånd från
förbränningskällor. Häll inte under-
hållsprodukter i andra flaskor. Håll
underhållsprodukter utom räckhåll för
barn.
OM99T05SE.book Page 313 Monday, May 6, 2019 4:09 PM

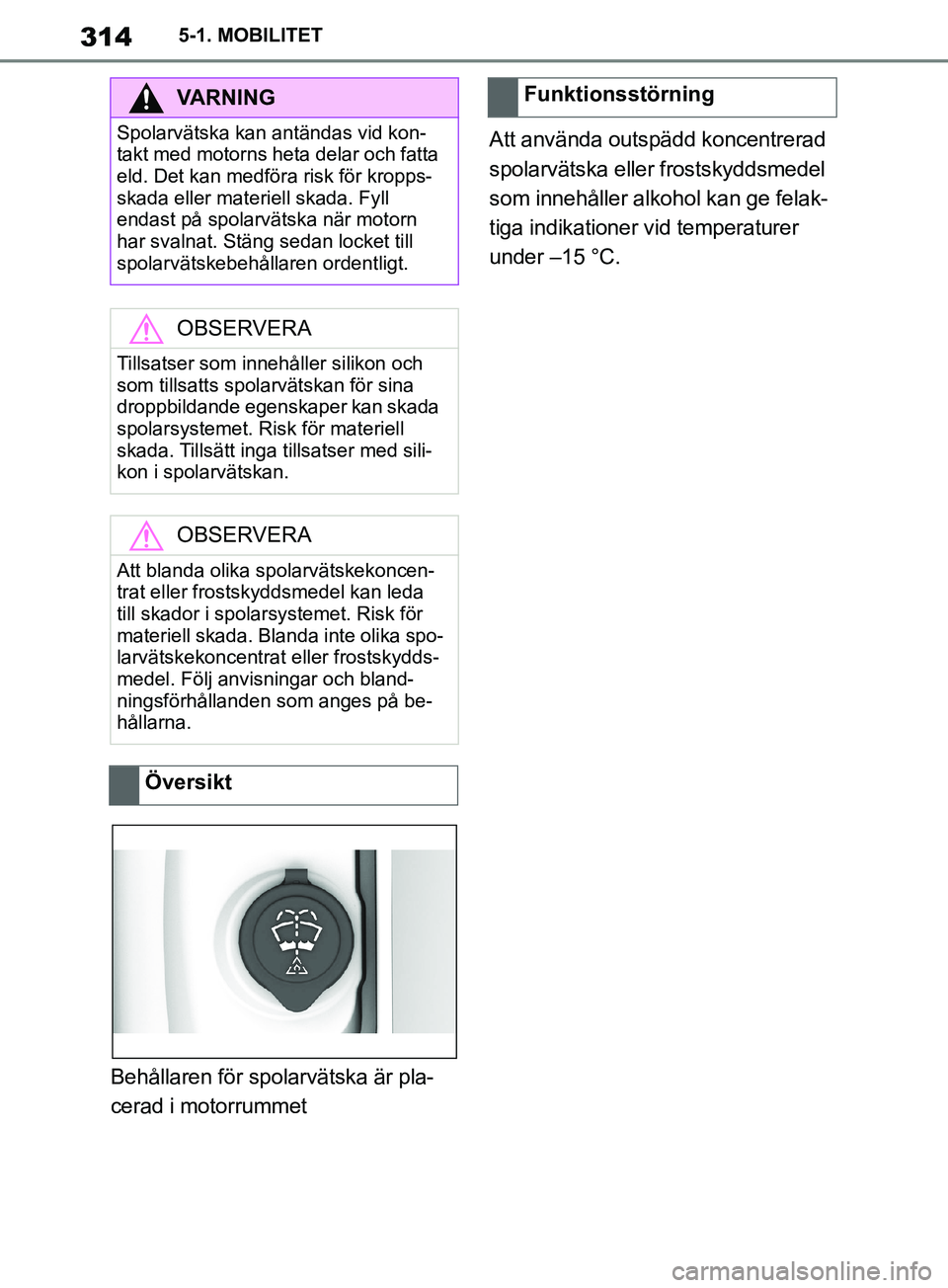

314
Supras instruktionsbok5-1. MOBILITET
Behållaren för spolarvätska är pla-
cerad i motorrummet
Att använda outspädd koncentrerad
spolarvätska eller frostskyddsmedel
som innehåller alkohol kan ge felak-
tiga indikationer vid temperaturer
under –15 °C.
VARNING
Spolarvätska kan antändas vid kon-
takt med motorns heta delar och fatta
eld. Det kan medföra risk för kropps-
skada eller materiell skada. Fyll
endast på spolarvätska när motorn
har svalnat. Stäng sedan locket till
spolarvätskebehållaren ordentligt.
OBSERVERA
Tillsatser som innehåller silikon och
som tillsatts spolar
vätskan för sina
droppbildande egenskaper kan skada
spolarsystemet. Risk för materiell
skada. Tillsätt inga tillsatser med sili-
kon i spolarvätskan.
OBSERVERA
Att blanda olika spolarvätskekoncen-
trat eller frostskyddsmedel kan leda
till skador i spolarsystemet. Risk för
materiell skada. Blanda inte olika spo-
larvätskekoncentrat eller frostskydds-
medel. Följ anvisningar och bland-
ningsförhållanden som anges på be-
hållarna.
Översikt
Funktionsstörning
OM99T05SE.book Page 314 Monday, May 6, 2019 4:09 PM

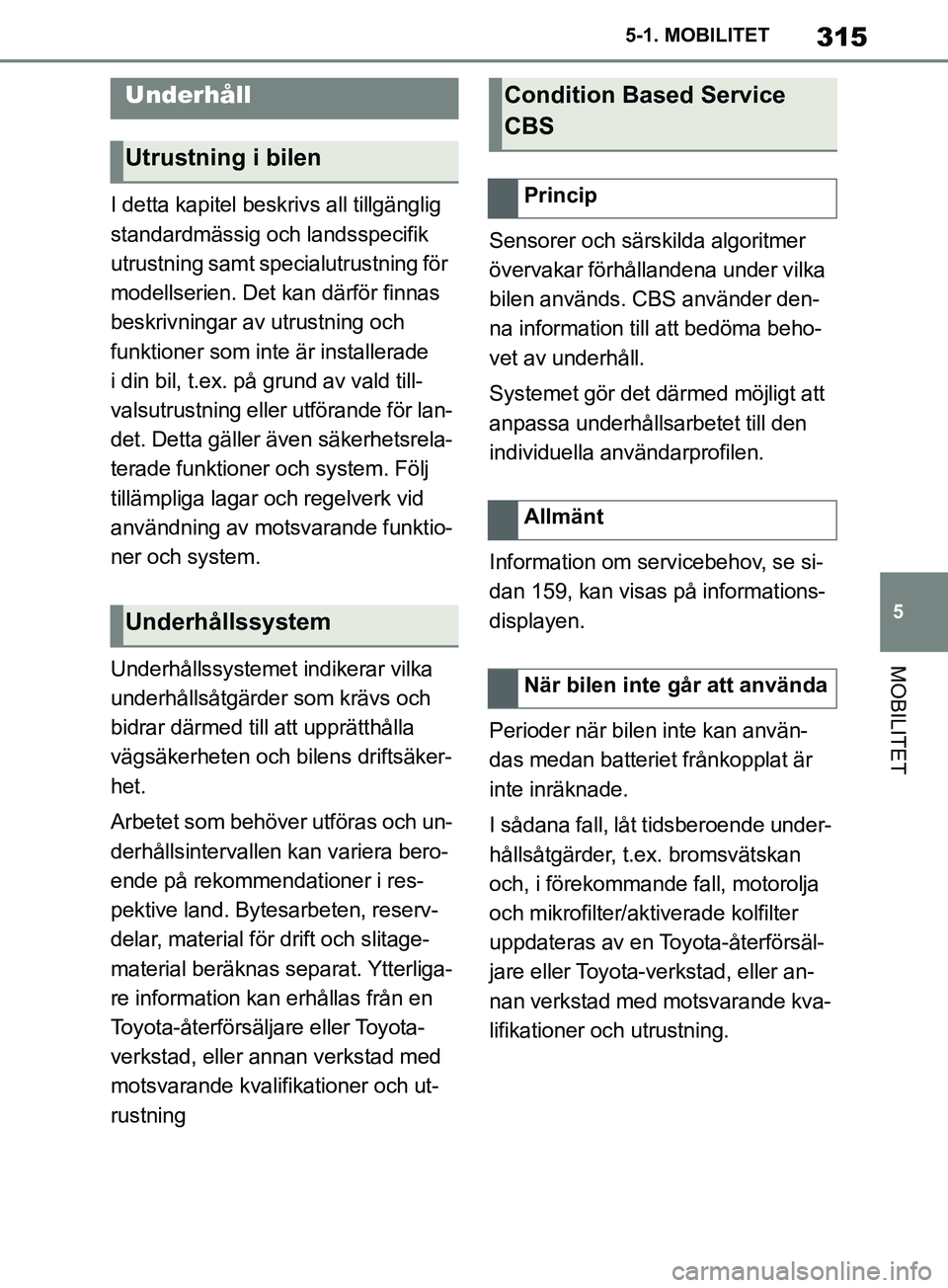

315
5
Supras instruktionsbok 5-1. MOBILITET
MOBILITET
I detta kapitel beskr
ivs all tillgänglig
standardmässig och landsspecifik
utrustning samt specialutrustning för
modellserien. Det kan därför finnas
beskrivningar av utrustning och
funktioner som inte är installerade
i din bil, t.ex. på grund av vald till-
valsutrustning eller utförande för lan-
det. Detta gäller även säkerhetsrela-
terade funktioner och system. Följ tillämpliga lagar och regelverk vid
användning av motsvarande funktio-
ner och system.
Underhållssystemet indikerar vilka
underhållsåtgärder som krävs och
bidrar därmed till att upprätthålla
vägsäkerheten och bilens driftsäker-
het.
Arbetet som behöver utföras och un-
derhållsintervallen kan variera bero-
ende på rekommendationer i res-
pektive land. Bytesarbeten, reserv-
delar, material för drift och slitage-
material beräknas separat. Ytterliga-
re information kan erhållas från en
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning Sensorer och särskilda algoritmer
övervakar förhållandena under vilka
bilen används. CBS använder den-
na information till att bedöma beho-
vet av underhåll.
Systemet gör det därmed möjligt att
anpassa underhållsarbetet till den
individuella användarprofilen.
Information om servicebehov, se si-
dan 159, kan visas på informations-
displayen.
Perioder när bilen inte kan använ-
das medan batteriet frånkopplat är
inte inräknade.
I sådana fall, låt tidsberoende under-
hållsåtgärder, t.ex. bromsvätskan
och, i förekommande fall, motorolja
och mikrofilter/aktiverade kolfilter
uppdateras av en Toyota-återförsäl-
jare eller Toyota-verkstad, eller an-
nan verkstad med motsvarande kva-
lifikationer och utrustning.
Underhåll
Utrustning i bilen
Underhållssystem
Condition Based Service
CBS
Princip
Allmänt
När bilen inte går att använda
OM99T05SE.book Page 315 Monday, May 6, 2019 4:09 PM

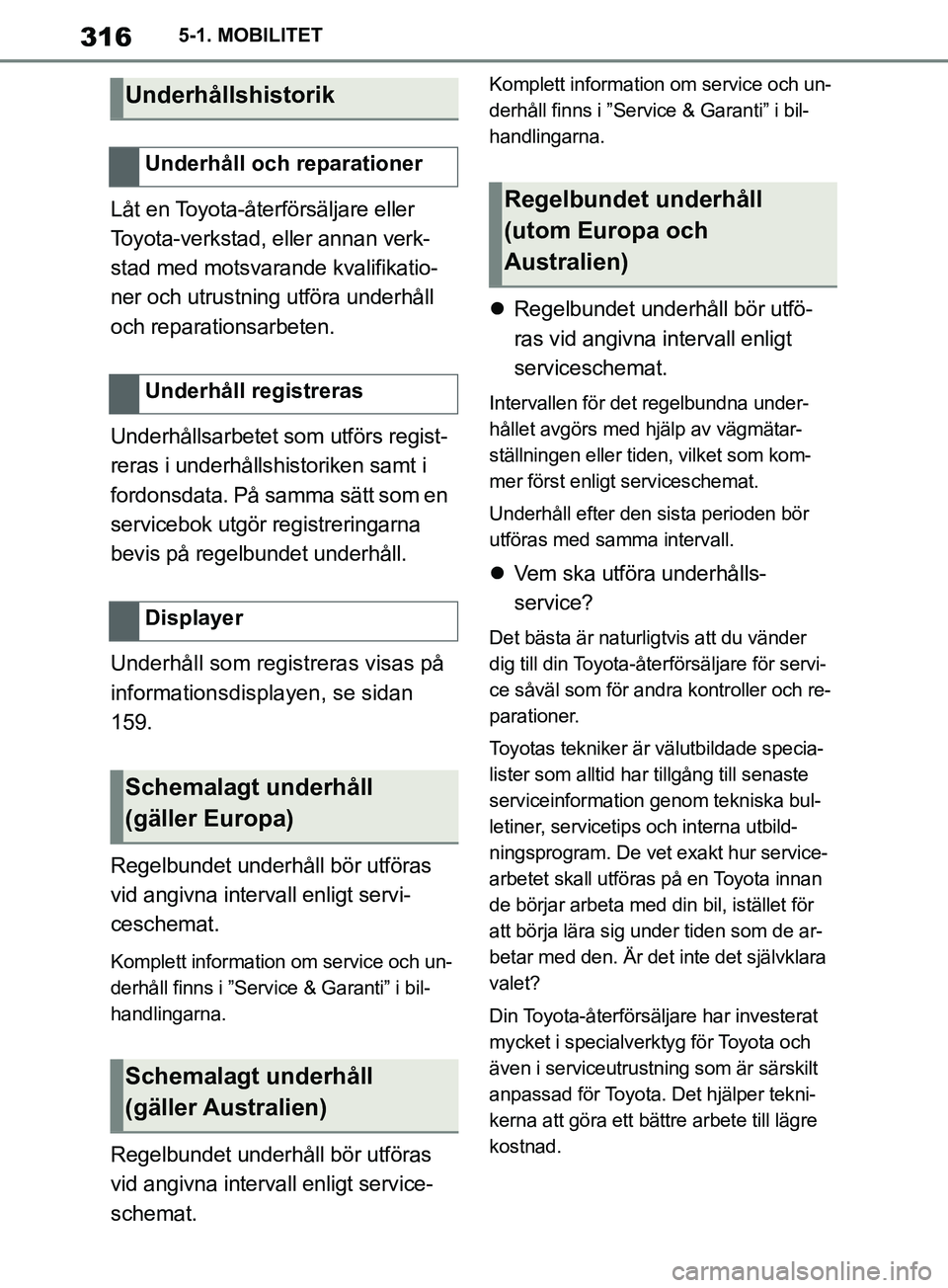

316
Supras instruktionsbok5-1. MOBILITET
Låt en Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning utföra underhåll
och reparationsarbeten.
Underhållsarbetet som utförs regist-
reras i underhållshistoriken samt i
fordonsdata. På samma sätt som en
servicebok utgör registreringarna
bevis på regelbundet underhåll.
Underhåll som registreras visas på
informationsdisplayen, se sidan
159.
Regelbundet underhåll bör utföras
vid angivna intervall enligt servi-
ceschemat.
Komplett information om service och un-
derhåll finns i ”Service & Garanti” i bil-
handlingarna.
Regelbundet underhåll bör utföras
vid angivna intervall enligt service-
schemat.
Komplett information om service och un-
derhåll finns i ”Service & Garanti” i bil-
handlingarna.
 Regelbundet underhåll bör utfö-
ras vid angivna intervall enligt
serviceschemat.
Intervallen för det regelbundna under-
hållet avgörs med hjälp av vägmätar-
ställningen eller tiden, vilket som kom-
mer först enligt serviceschemat.
Underhåll efter den sista perioden bör
utföras med samma intervall.
Vem ska utföra underhålls-
service?
Det bästa är naturligtvis att du vänder
dig till din Toyota-åte rförsäljare för servi-
ce såväl som för andra kontroller och re-
parationer.
Toyotas tekniker är välutbildade specia-
lister som alltid har tillgång till senaste
serviceinformation genom tekniska bul-
letiner, servicetips och interna utbild-
ningsprogram. De vet exakt hur service-
arbetet skall utföras på en Toyota innan
de börjar arbeta med din bil, istället för
att börja lära sig under tiden som de ar-
betar med den. Är det inte det självklara
valet?
Din Toyota-återförsäljare har investerat
mycket i specialverktyg för Toyota och
även i serviceutrustning som är särskilt
anpassad för Toyota. Det hjälper tekni-
kerna att göra ett bättre arbete till lägre
kostnad.
Underhållshistorik
Underhåll och reparationer
Underhåll registreras
Displayer
Schemalagt underhåll
(gäller Europa)
Schemalagt underhåll
(gäller Australien)
Regelbundet underhåll
(utom Europa och
Australien)
OM99T05SE.book Page 316 Monday, May 6, 2019 4:09 PM

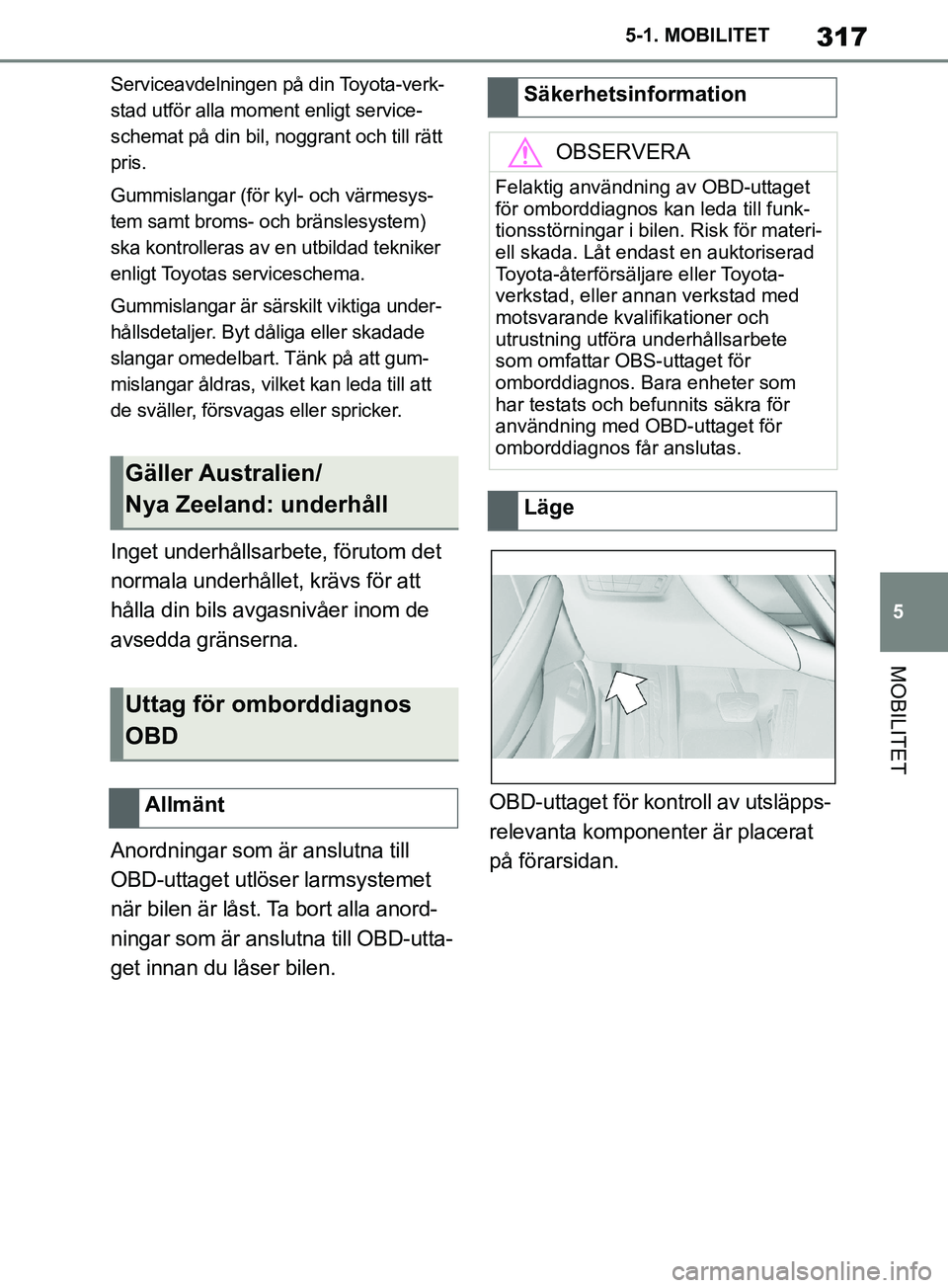

317
5
Supras instruktionsbok 5-1. MOBILITET
MOBILITET
Serviceavdelningen på din Toyota-verk-
stad utför alla moment enligt service-
schemat på din bil, noggrant och till rätt
pris.
Gummislangar (för kyl- och värmesys-
tem samt broms- och bränslesystem)
ska kontrolleras av en utbildad tekniker
enligt Toyotas serviceschema.
Gummislangar är särskilt viktiga under-
hållsdetaljer. Byt dåliga eller skadade
slangar omedelbart. Tänk på att gum-
mislangar åldras, vilket kan leda till att
de sväller, försvagas eller spricker.
Inget underhållsarbete, förutom det
normala underhållet, krävs för att
hålla din bils avgasnivåer inom de
avsedda gränserna.
Anordningar som är anslutna till
OBD-uttaget utlöser larmsystemet
när bilen är låst. Ta bort alla anord-
ningar som är anslutna till OBD-utta-
get innan du låser bilen. OBD-uttaget för kont
roll av utsläpps-
relevanta komponenter är placerat
på förarsidan.
Gäller Australien/
Nya Zeeland: underhåll
Uttag för omborddiagnos
OBD
Allmänt
Säkerhetsinformation
OBSERVERA
Felaktig användning av OBD-uttaget
för omborddiagnos kan leda till funk-
tionsstörningar i bilen. Risk för materi-
ell skada. Låt endast en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning utföra underhållsarbete
som omfattar OBS-uttaget för
omborddiagnos. Bara enheter som
har testats och befunnits säkra för
användning med OBD-uttaget för
omborddiagnos får anslutas.
Läge
OM99T05SE.book Page 317 Monday, May 6, 2019 4:09 PM

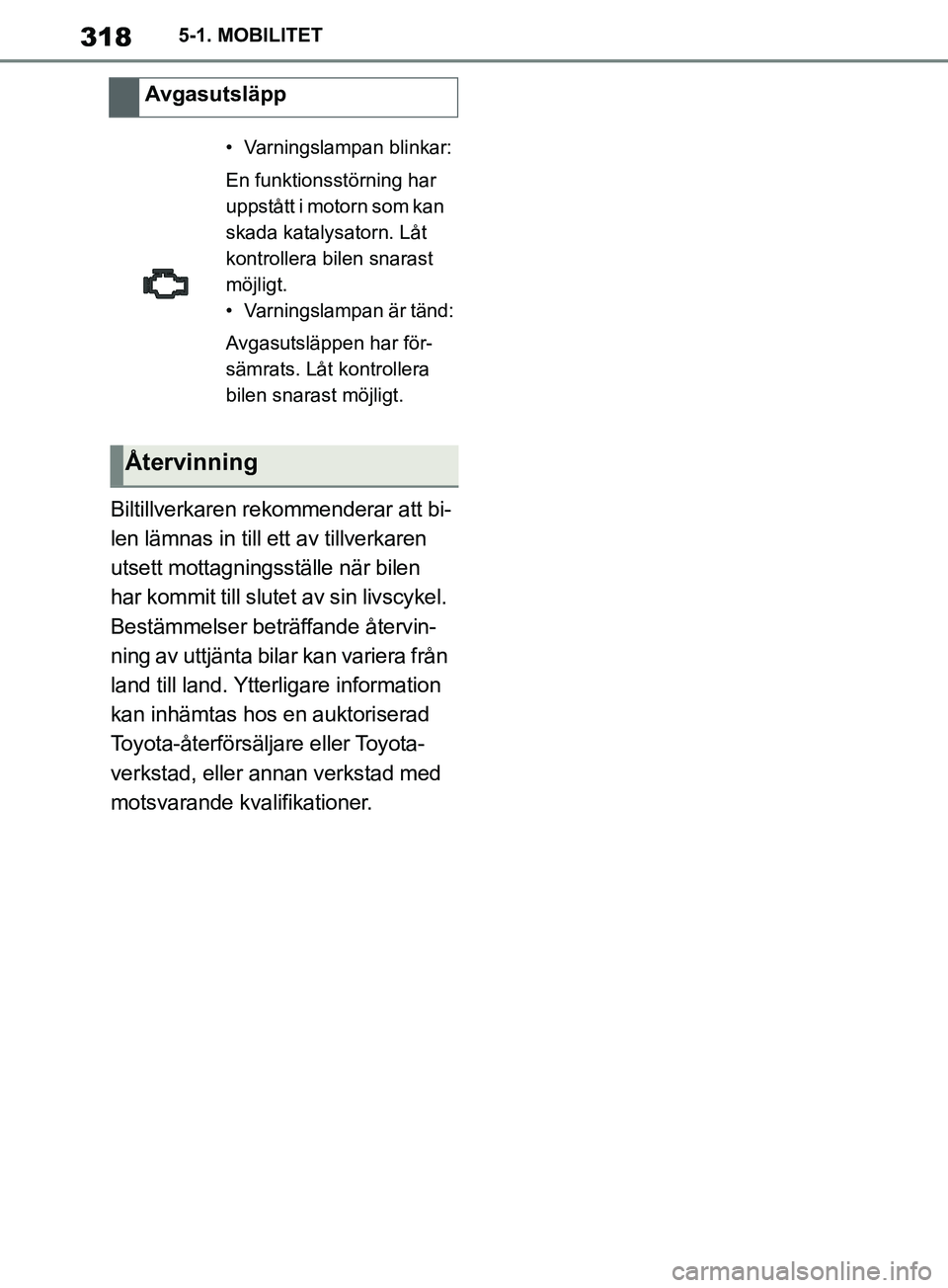

318
Supras instruktionsbok5-1. MOBILITET
Biltillverkaren rekommenderar att bi-
len lämnas in till ett av tillverkaren
utsett mottagningsställe när bilen
har kommit till slutet
av sin livscykel.
Bestämmelser beträffande återvin-
ning av uttjänta bilar kan variera från
land till land. Ytterligare information
kan inhämtas hos en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer. Avgasutsläpp
• Varningslampan blinkar:
En funktionsstörning har
uppstått i motorn som kan
skada katalysatorn. Låt
kontrollera bilen snarast
möjligt.
• Varningslampan är tänd:
Avgasutsläppen har för-
sämrats. Låt kontrollera
bilen snarast möjligt.
Återvinning
OM99T05SE.book Page 318 Monday, May 6, 2019 4:09 PM

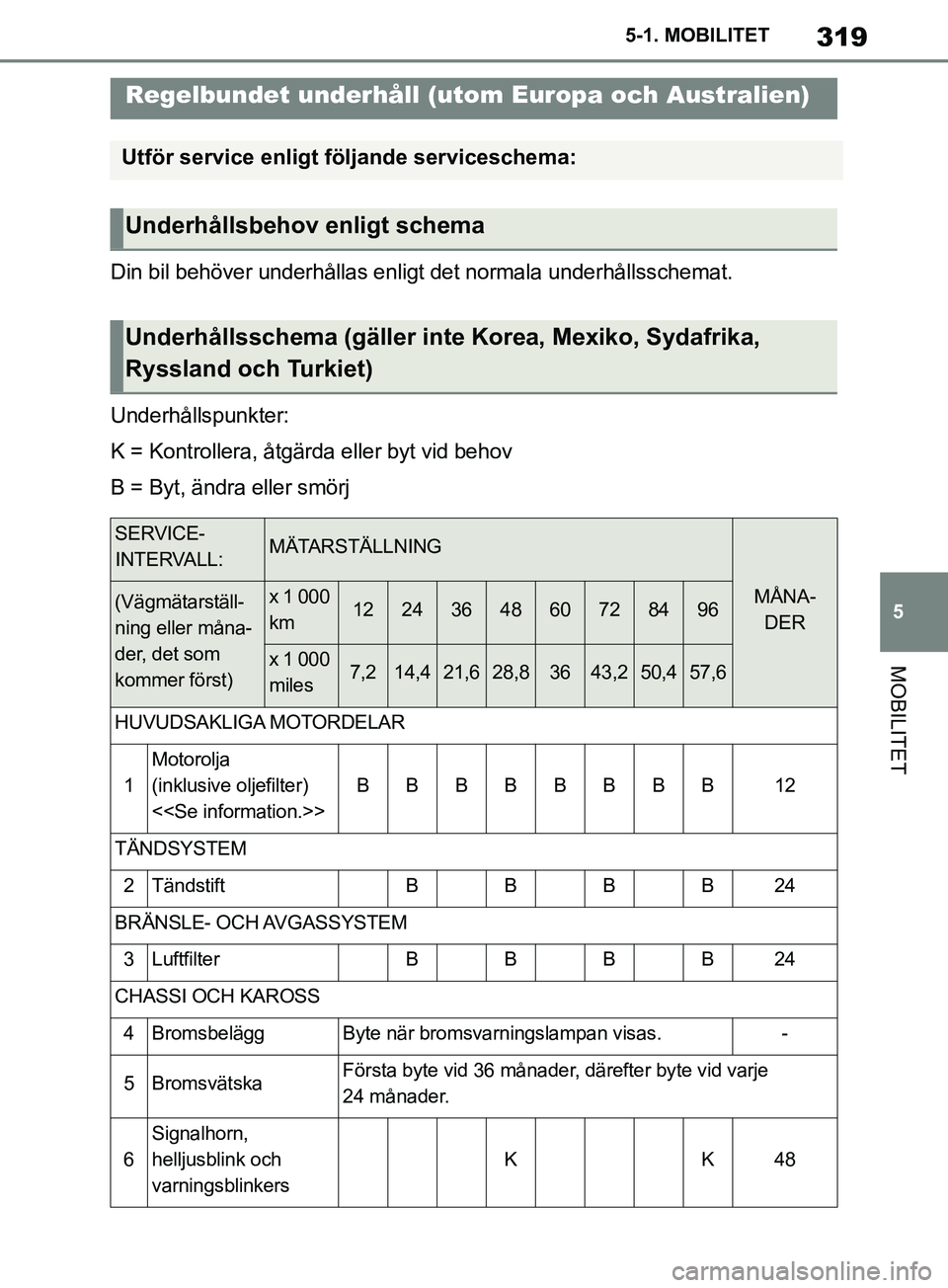

319
5
Supras instruktionsbok 5-1. MOBILITET
MOBILITET
Din bil behöver underhållas enligt det normala underhållsschemat.
Underhållspunkter:
K = Kontrollera, åtgärda eller byt vid behov
B = Byt, ändra eller smörj
Regelbundet underhåll (utom Europa och Australien)
Utför service enligt följande serviceschema:
Underhållsbehov enligt schema
Underhållsschema (gäller inte Korea, Mexiko, Sydafrika,
Ryssland och Turkiet)
SERVICE-
INTERVALL:MÄTARSTÄLLNING
MÅNA- DER(Vägmätarställ-
ning eller måna-
der, det som
kommer först)x 1 000
km1224364860728496
x 1 000
miles7,214,421,628,83643,250,457,6
HUVUDSAKLIGA MOTORDELAR
1
Motorolja
(inklusive oljefilter)
<>
BBBBBBBB12
TÄNDSYSTEM
2TändstiftBBBB24
BRÄNSLE- OCH AVGASSYSTEM
3LuftfilterBBBB24
CHASSI OCH KAROSS
4BromsbeläggByte när bromsvarningslampan visas.-
5BromsvätskaFörsta byte vid 36 månader, därefter byte vid varje
24 månader.
6
Signalhorn,
helljusblink och
varningsblinkers
KK48
OM99T05SE.book Page 319 Monday, May 6, 2019 4:09 PM

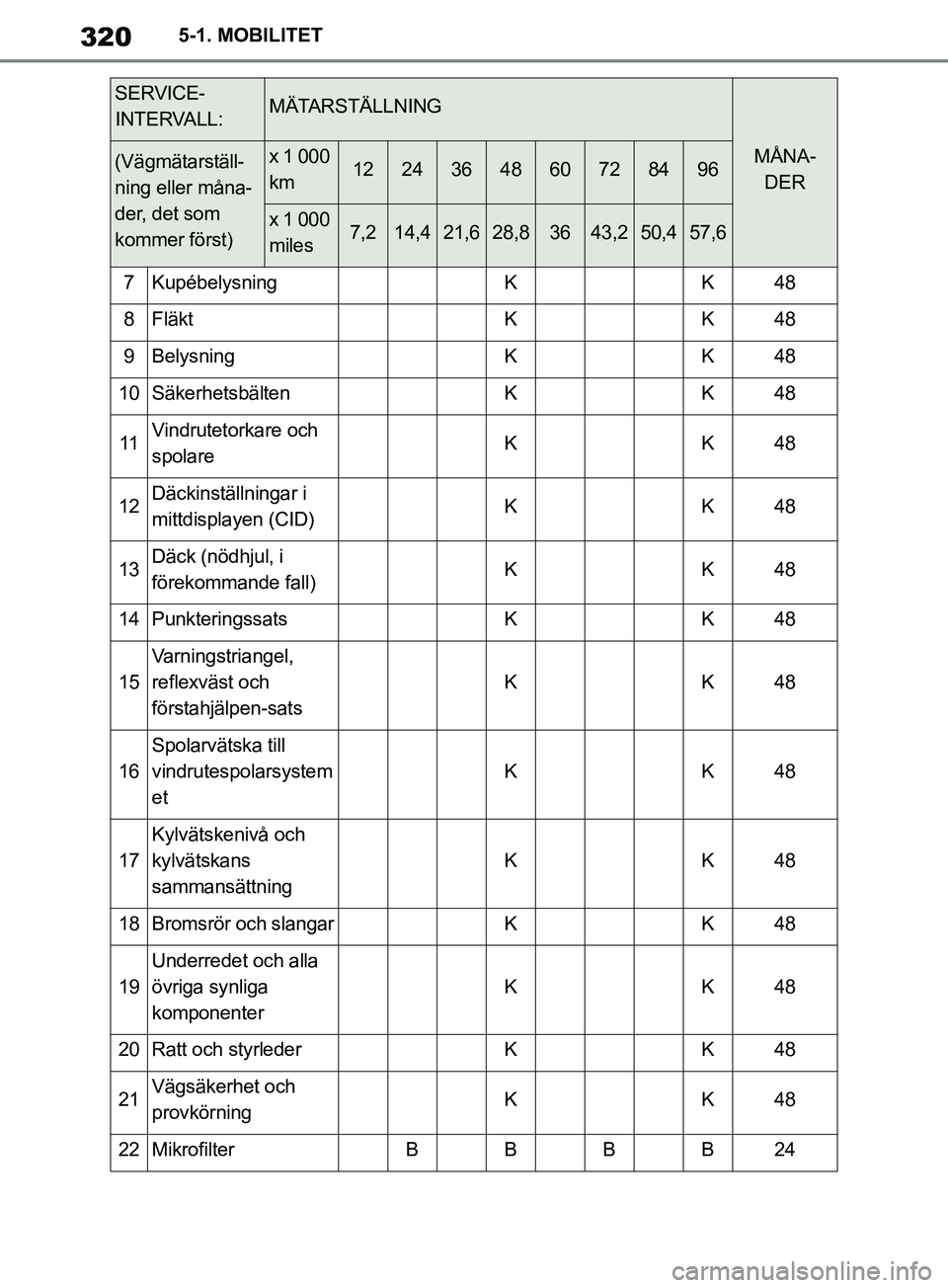

320
Supras instruktionsbok5-1. MOBILITET
7KupébelysningKK48
8FläktKK48
9BelysningKK48
10SäkerhetsbältenKK48
11Vindrutetorkare och
spolareKK48
12Däckinställningar i
mittdisplayen (CID)KK48
13Däck (nödhjul, i
förekommande fall)KK48
14PunkteringssatsKK48
15
Varningstriangel,
reflexväst och
förstahjälpen-sats
KK48
16
Spolarvätska till
vindrutespolarsystem
et
KK48
17
Kylvätskenivå och
kylvätskans
sammansättning
KK48
18Bromsrör och slangarKK48
19
Underredet och alla
övriga synliga
komponenter
KK48
20Ratt och styrlederKK48
21Vägsäkerhet och
provkörningKK48
22MikrofilterBBBB24
SERVICE-
INTERVALL:MÄTARSTÄLLNING
MÅNA- DER(Vägmätarställ-
ning eller måna-
der, det som
kommer först)x 1 000
km1224364860728496
x 1 000
miles7,214,421,628,83643,250,457,6
OM99T05SE.book Page 320 Monday, May 6, 2019 4:09 PM
