TOYOTA VENZA 2013 Manuel du propriétaire (in French)

389
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)

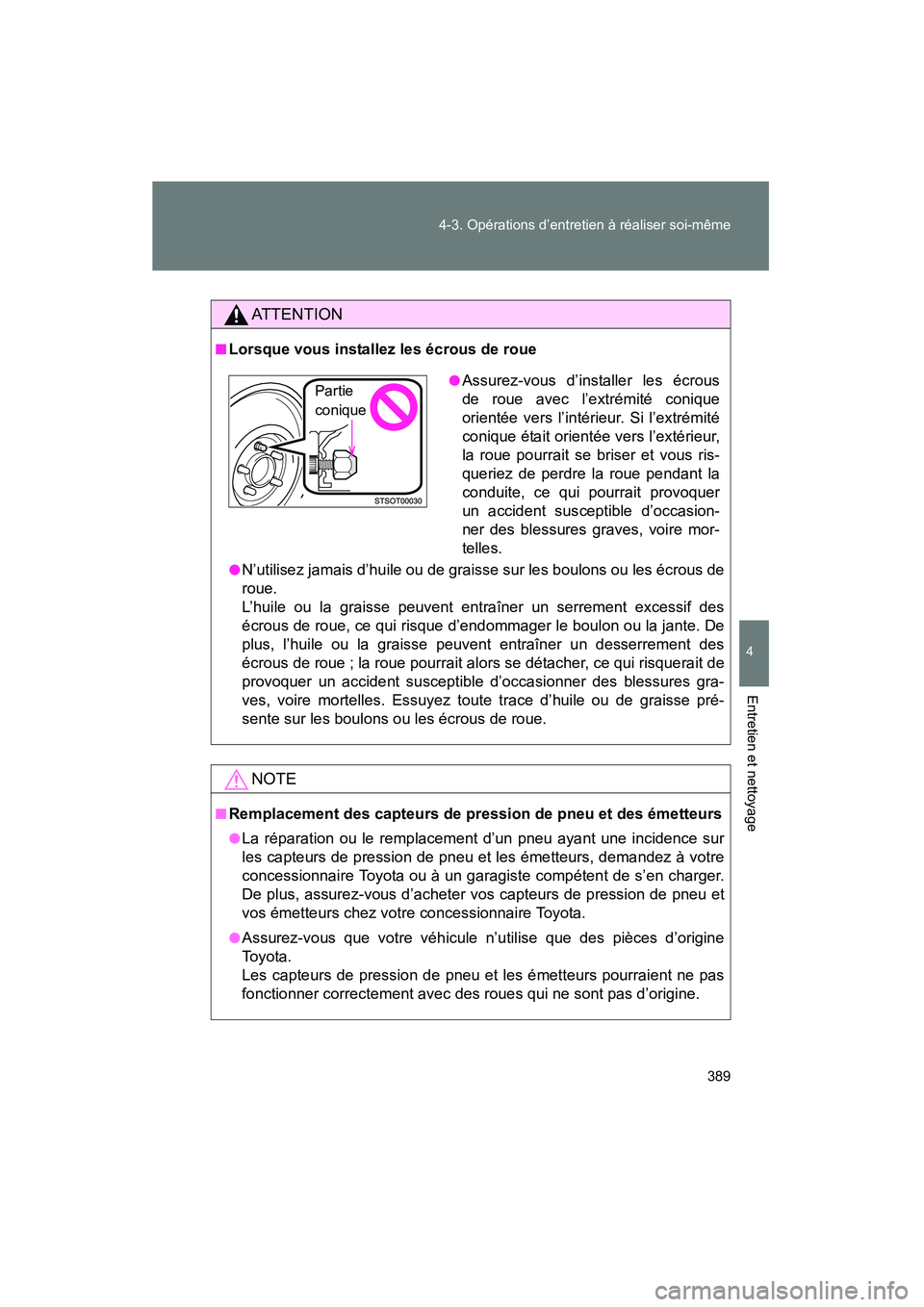

AT T E N T I O N
■Lorsque vous installez les écrous de roue
●N’utilisez jamais d’huile ou de graisse sur les boulons ou les écrous de
roue.
L’huile ou la graisse peuvent entraîner un serrement excessif des
écrous de roue, ce qui risque d’endommager le boulon ou la jante. De
plus, l’huile ou la graisse peuvent entraîner un desserrement des
écrous de roue ; la roue pourrait alors se détacher, ce qui risquerait de
provoquer un accident susceptible d’occasionner des blessures gra-
ves, voire mortelles. Essuyez toute trace d’huile ou de graisse pré-
sente sur les boulons ou les écrous de roue.
NOTE
■Remplacement des capteurs de pression de pneu et des émetteurs
●La réparation ou le remplacement d’un pneu ayant une incidence sur
les capteurs de pression de pneu et les émetteurs, demandez à votre
concessionnaire Toyota ou à un garagiste compétent de s’en charger.
De plus, assurez-vous d’acheter vos capteurs de pression de pneu et
vos émetteurs chez votre concessionnaire Toyota.
●Assurez-vous que votre véhicule n’utilise que des pièces d’origine
To y o t a .
Les capteurs de pression de pneu et les émetteurs pourraient ne pas
fonctionner correctement avec des roues qui ne sont pas d’origine.
●Assurez-vous d’installer les écrous
de roue avec l’extrémité conique
orientée vers l’intérieur. Si l’extrémité
conique était orientée vers l’extérieur,
la roue pourrait se briser et vous ris-
queriez de perdre la roue pendant la
conduite, ce qui pourrait provoquer
un accident susceptible d’occasion-
ner des blessures graves, voire mor-
telles.Partie
conique

390
4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73010D_(D)

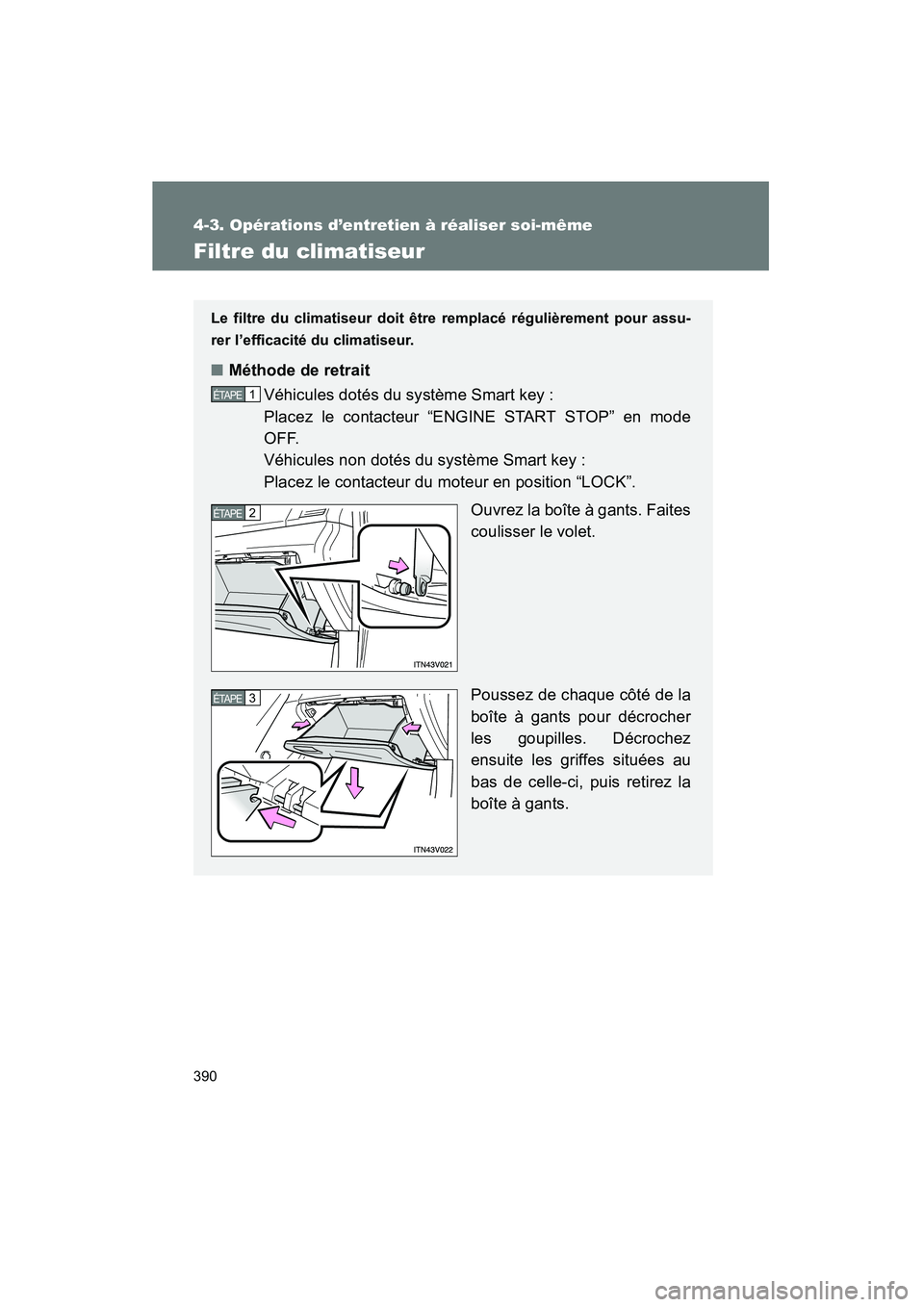

Filtre du climatiseur
Le filtre du climatiseur doit être remplacé régulièrement pour assu-
rer l’efficacité du climatiseur.
■ Méthode de retrait
Véhicules dotés du système Smart key :
Placez le contacteur “ENGINE START STOP” en mode
OFF.
Véhicules non dotés du système Smart key :
Placez le contacteur du moteur en position “LOCK”.
Ouvrez la boîte à gants. Faites
coulisser le volet.
Poussez de chaque côté de la
boîte à gants pour décrocher
les goupilles. Décrochez
ensuite les griffes situées au
bas de celle-ci, puis retirez la
boîte à gants.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

391
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)

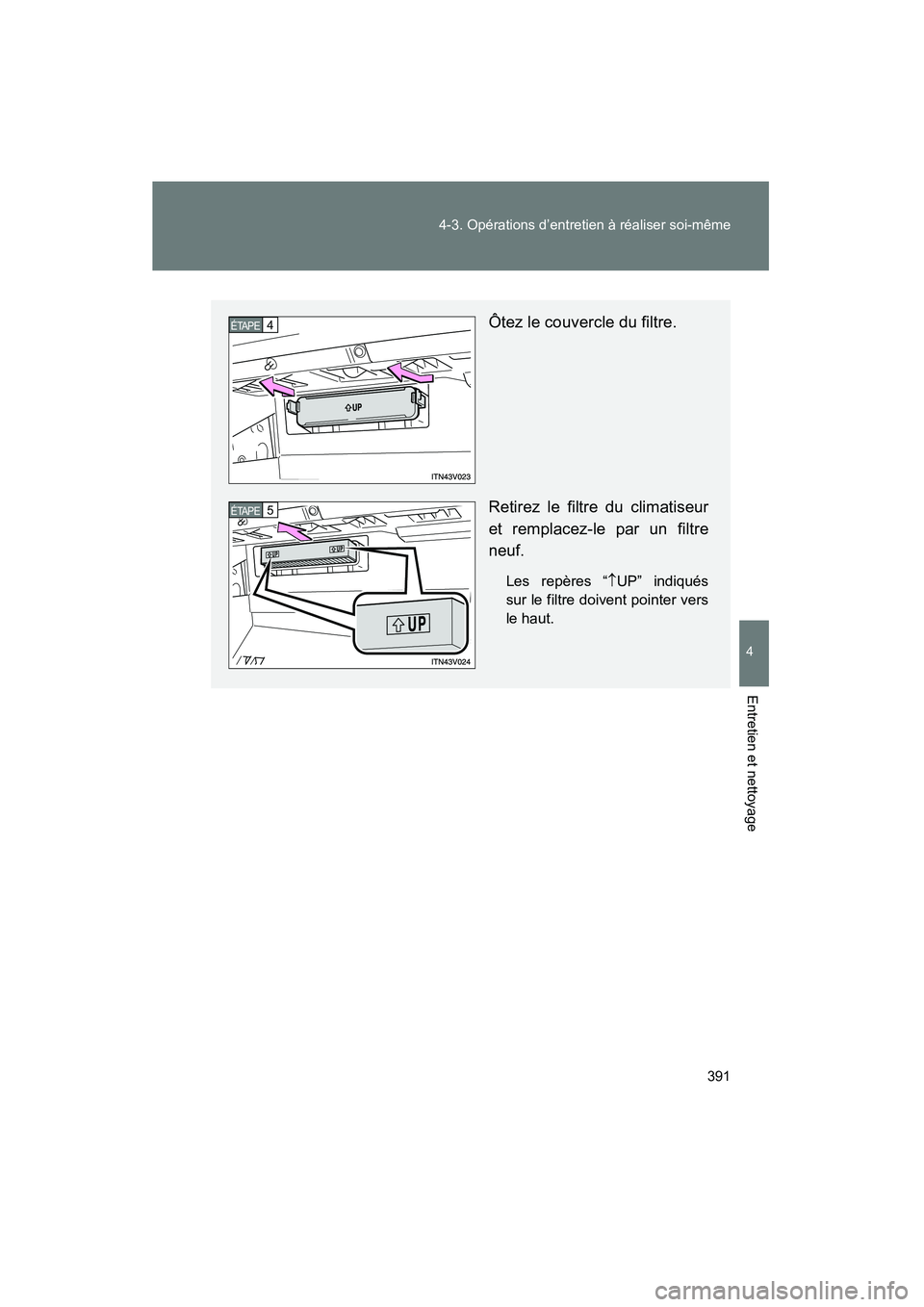

Ôtez le couvercle du filtre.
Retirez le filtre du climatiseur
et remplacez-le par un filtre
neuf.
Les repères “
↑UP” indiqués
sur le filtre doivent pointer vers
le haut.
4 ÉTAPE
5 ÉTAPE

392 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73010D_(D)
■Intervalle de vérification
Vérifiez et remplacez le filtre du climatiseur conformément au programme
d’entretien prévu. Dans des zones poussiéreuses ou des zones où la circu-
lation est dense, il est possible que le remplacement doive être devancé.
(Pour plus d’informations sur les entretiens prescrits, reportez-vous au
“Guide du programme d’entretien”, “Supplément au manuel du proprié-
taire”.)
■ Si le débit d’air des évents diminue de façon considérable
Le filtre est peut-être encrassé. Vérifiez le filtre et procédez à son
remplacement si nécessaire.
NOTE
■Pour éviter d’endommager le système
Lors de l’utilisation du climatiseur, assurez-vous qu’un filtre est toujours
installé.

393
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)
Pile de la clé
Si la pile est déchargée, remplacez-la par une pile neuve.
■Vous devrez disposer des éléments suivants :
● Tournevis plat (Pour éviter d’endommager la clé, couvrez la
lame du tournevis d’un morceau de chiffon.)
● Petit tournevis cruciforme
● Pile au lithium
Véhicules dotés du système Smart key : CR1632
Véhicules non dotés du système Smart key : CR2025
■ Remplacement de la pile (véhicules dotés du système
Smart key)
Sortez la clé mécanique.
Ôtez le couvercle.
1 ÉTAPE
2 ÉTAPE

394 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73010D_(D)

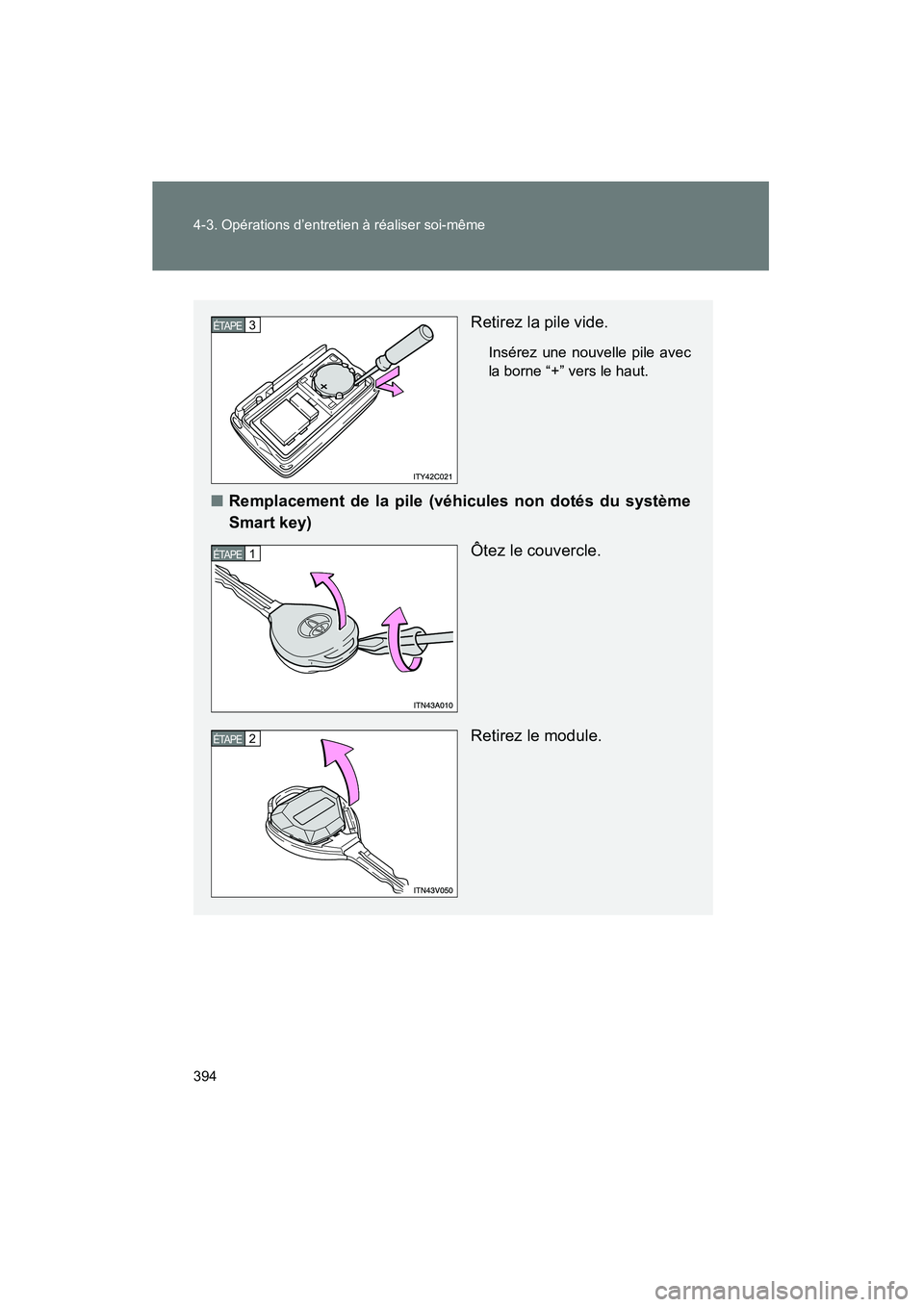

Retirez la pile vide.
Insérez une nouvelle pile avec
la borne “+” vers le haut.
■Remplacement de la pile (véhicules non dotés du système
Smart key)
Ôtez le couvercle.
Retirez le module.
3 ÉTAPE
1 ÉTAPE
2 ÉTAPE

395
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)
■
Si la pile de la clé à puce est à plat
Vous pourriez remarquer les problèmes suivants.
●Le système Smart key et la télécommande ne fonctionneront pas
correctement.
● La portée de la télécommande est réduite.
■ Utilisez une pile au lithium CR1632 (véhicules dotés du système Smart
key) ou CR2025 (véhicules non dotés du système Smart key)
● Vous pouvez acheter des piles chez votre concessionnaire Toyota, dans
une bijouterie ou dans un magasin d’appareils photographiques.
● Ne remplacez la pile que par une pile identique ou équivalente
recommandée par un concessionnaire Toyota.
● Mettez les piles usagées au rebut en respectant la législation locale en
vigueur.
Ouvrez le couvercle du boîtier
à l’aide d’un tournevis à tête
plate couvert d’un ruban
adhésif, etc., puis retirez la
pile à plat.
Insérez une nouvelle pile avec
la borne “+” vers le haut.
3 ÉTAPE

396 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73010D_(D)
AT T E N T I O N
■Pile vide et pièces connexes
Ne laissez aucune de ces pièces à proximité des enfants. Ces pièces sont
petites et pourraient provoquer un étouffement si un enfant les avalait.
Négliger cette précaution pourrait occasionner des blessures graves, voire
mortelles.
NOTE
■Pour permettre un fonctionnement normal après le remplacement de la
pile
Observez les précautions suivantes pour éviter tout accident.
● Ne remplacez la pile qu’avec les mains sèches.
L’humidité pourrait faire rouiller la pile.
● Ne touchez ni ne déplacez aucun composant à l’intérieur de la clé à puce.
● Ne pliez pas les bornes de la pile.

397
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73010D_(D)

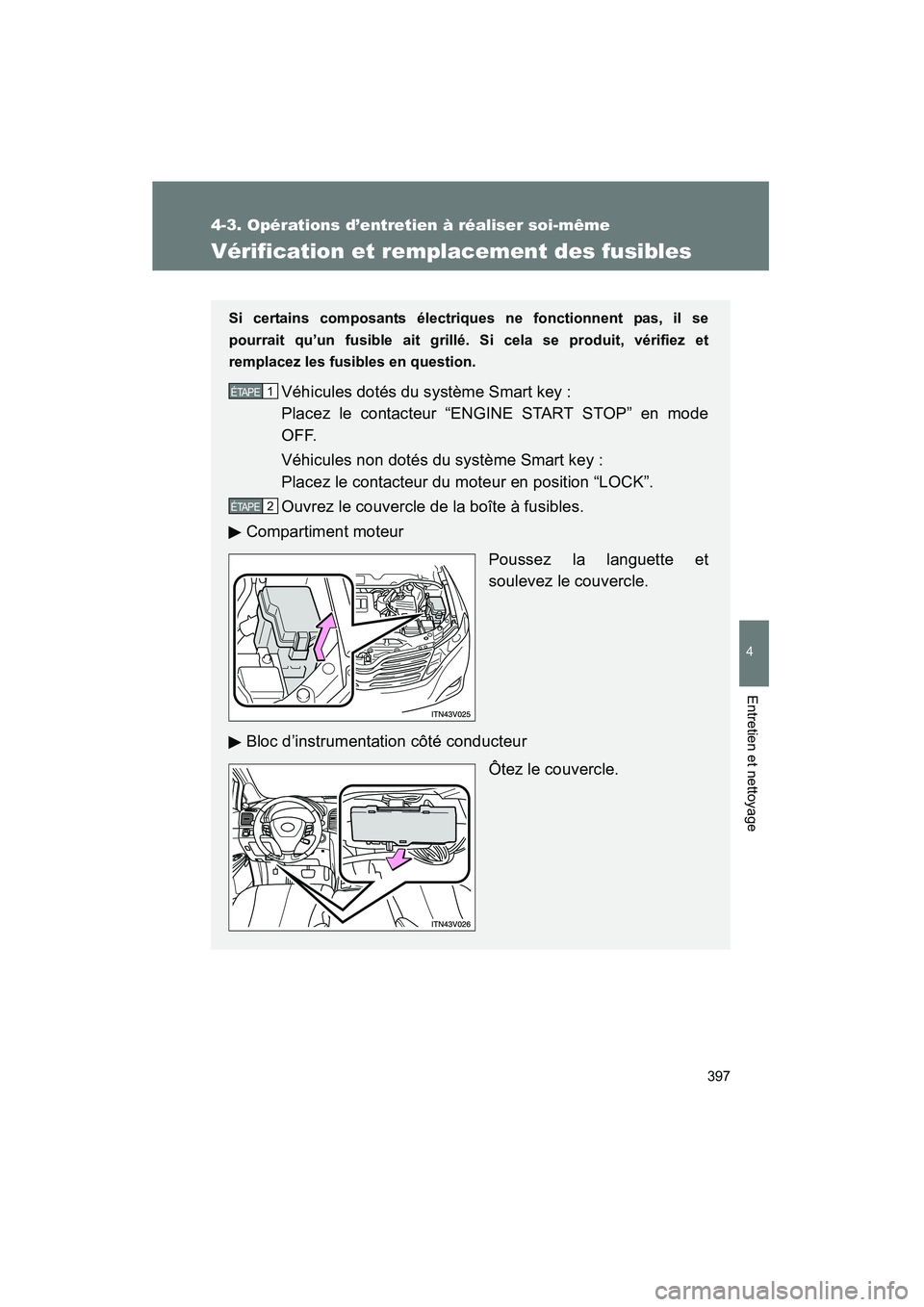

Vérification et remplacement des fusibles
Si certains composants électriques ne fonctionnent pas, il se
pourrait qu’un fusible ait grillé. Si cela se produit, vérifiez et
remplacez les fusibles en question.
Véhicules dotés du système Smart key :
Placez le contacteur “ENGINE START STOP” en mode
OFF.
Véhicules non dotés du système Smart key :
Placez le contacteur du moteur en position “LOCK”.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur
Poussez la languette et
soulevez le couvercle.
Bloc d’instrumentation côté conducteur Ôtez le couvercle.1 ÉTAPE
2 ÉTAPE

398 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73010D_(D)

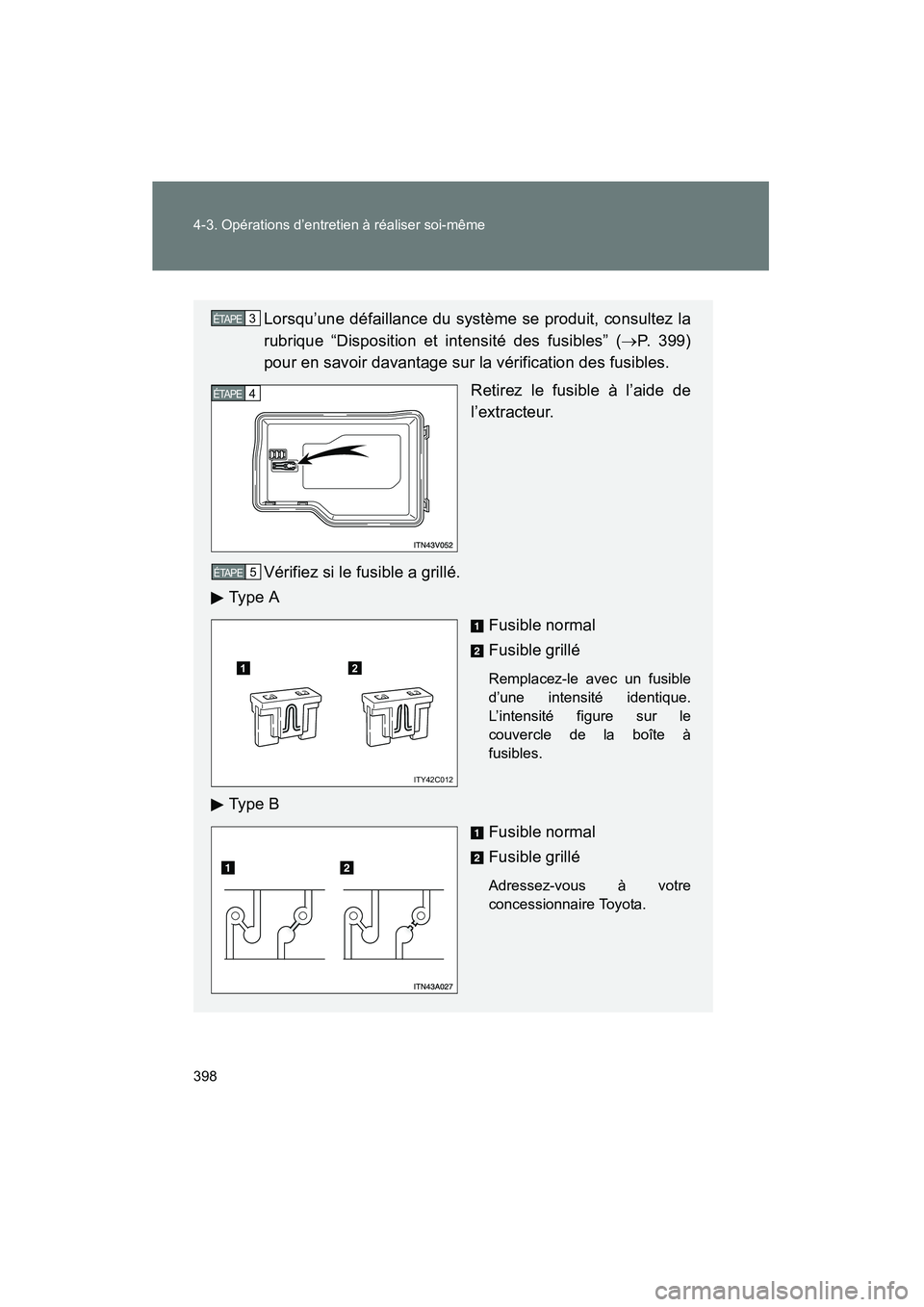

Lorsqu’une défaillance du système se produit, consultez la
rubrique “Disposition et intensité des fusibles” (→P. 399)
pour en savoir davantage sur la vérification des fusibles.
Retirez le fusible à l’aide de
l’extracteur.
Vérifiez si le fusible a grillé.
Ty p e A
Fusible normal
Fusible grillé
Remplacez-le avec un fusible
d’une intensité identique.
L’intensité figure sur le
couvercle de la boîte à
fusibles.
Ty p e BFusible normal
Fusible grillé
Adressez-vous à votre
concessionnaire Toyota.
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
12
ITY42C012
