4-3. Zelf uit te voeren onderhoud
VERSO(BMW)_WE_OM64558E
WAARSCHUWING
■
Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken. Uit
de buurt houden van kinderen. Als u dat niet doet, kan dat leiden tot ernstig
letsel.
■ Verklaring voor de sleutelbatterij
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN NIET
WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Om storingen na het vervangen van de batterij te voorkomen
Neem, om de kans op ongevallen te beperken, de volgende voorzorgsmaat-
regelen in acht.
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Vermijd aanraking of verplaatsing van andere onderdelen binnen in de
afstandsbediening.
● Verbuig de batterijcontacten niet.

461
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO(BMW)_WE_OM64558E

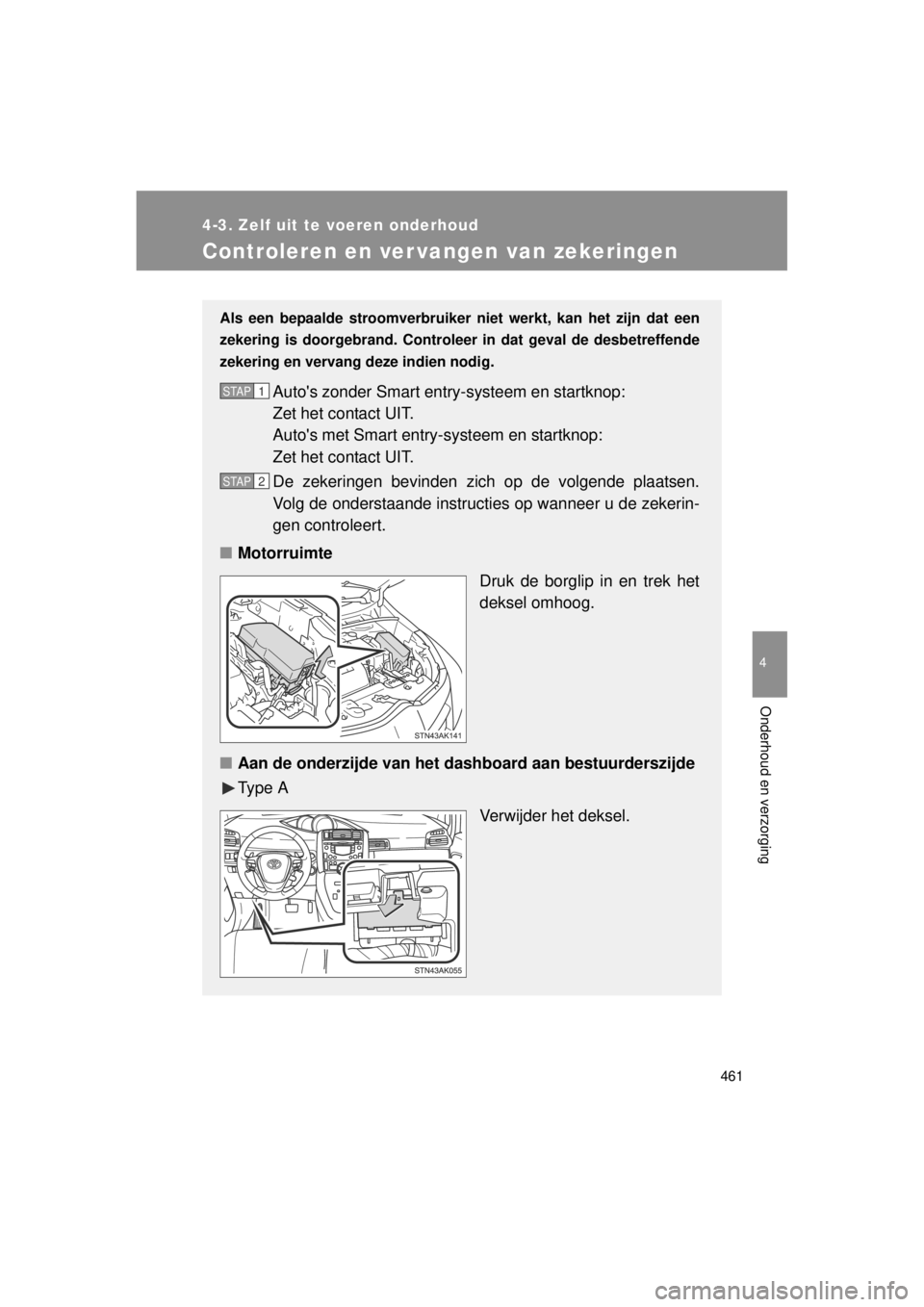

Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een
zekering is doorgebrand. Controleer in dat geval de desbetreffende
zekering en vervang deze indien nodig.
Auto's zonder Smart entry-systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry -systeem en startknop:
Zet het contact UIT.
De zekeringen bevinden zich op de volgende plaatsen.
Volg de onderstaande instructies op wanneer u de zekerin-
gen controleert.
■ Motorruimte
Druk de borglip in en trek het
deksel omhoog.
■ Aan de onderzijde van het dashboard aan bestuurderszijde
Ty p e A
Verwijder het deksel.
STAP1
STAP2

462
4-3. Zelf uit te voeren onderhoud
VERSO(BMW)_WE_OM64558E

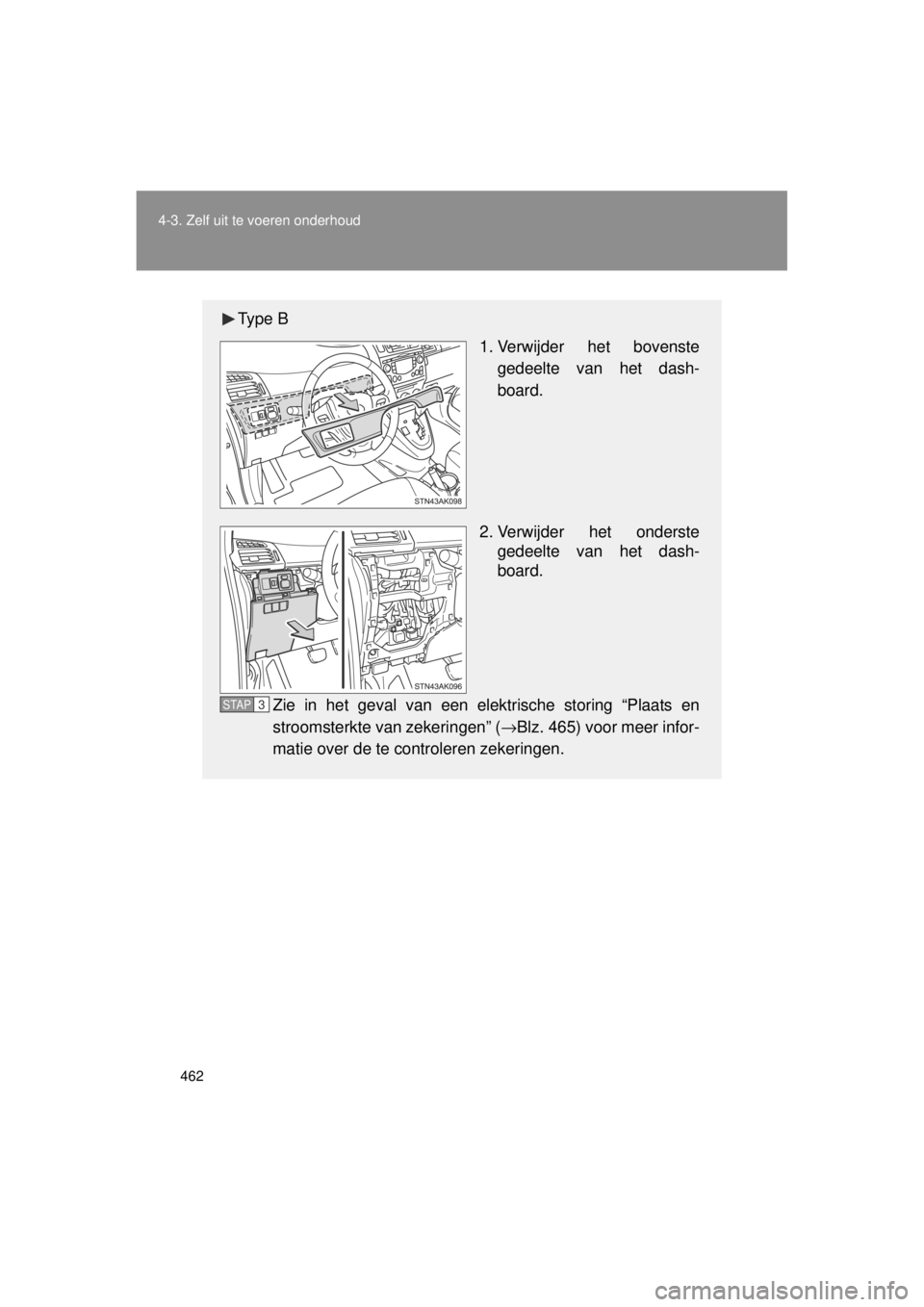

Ty p e B
1. Verwijder het bovenste
gedeelte van het dash-
board.
2. Verwijder het onderste gedeelte van het dash-
board.
Zie in het geval van een elektrische storing “Plaats en
stroomsterkte van zekeringen” ( →Blz. 465) voor meer infor-
matie over de te controleren zekeringen.
STAP3

463
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO(BMW)_WE_OM64558E

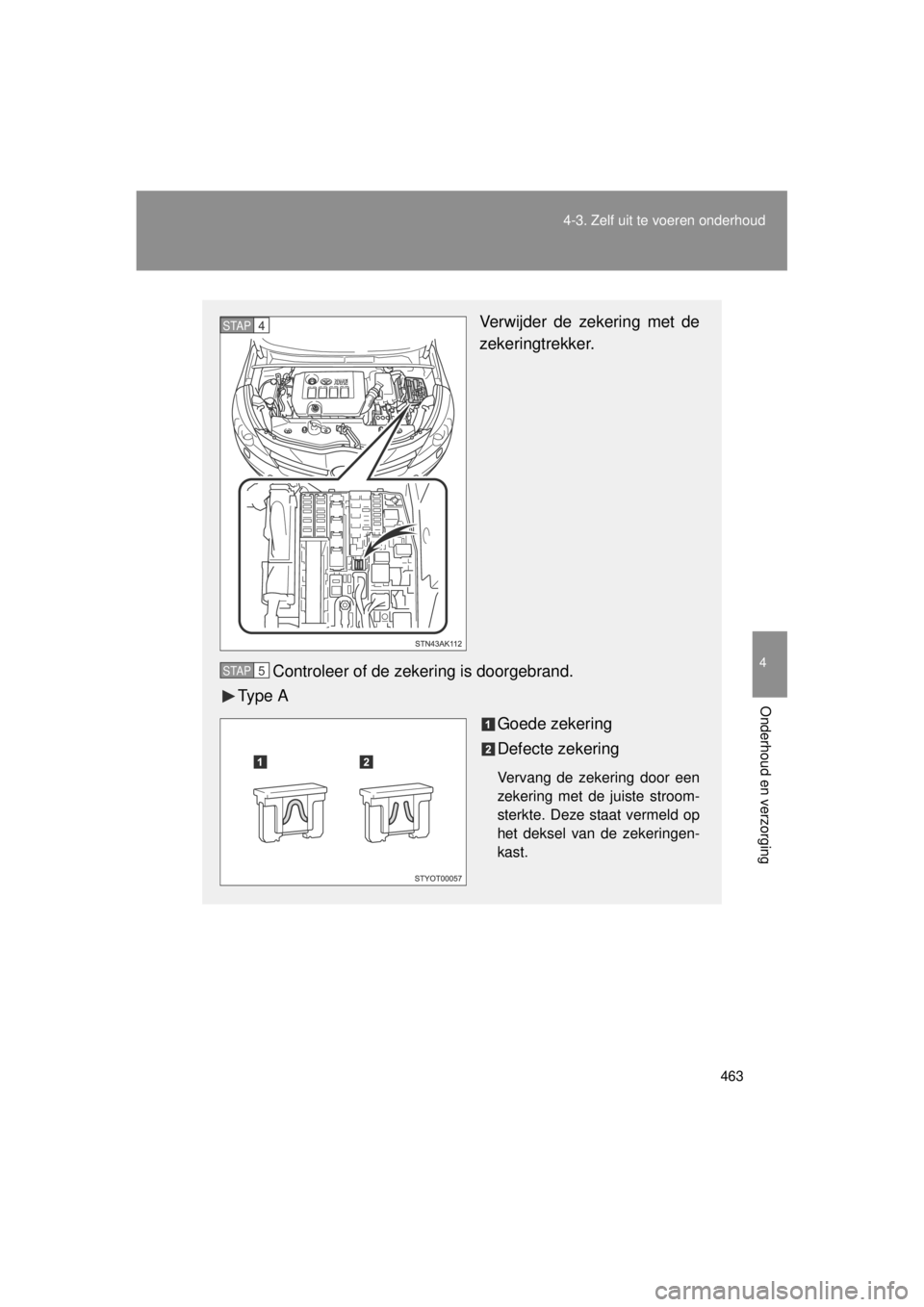

Verwijder de zekering met de
zekeringtrekker.
Controleer of de zekering is doorgebrand.
Ty p e A
Goede zekering
Defecte zekering
Vervang de zekering door een
zekering met de juiste stroom-
sterkte. Deze staat vermeld op
het deksel van de zekeringen-
kast.
STAP4
STAP5

464
4-3. Zelf uit te voeren onderhoud
VERSO(BMW)_WE_OM64558E

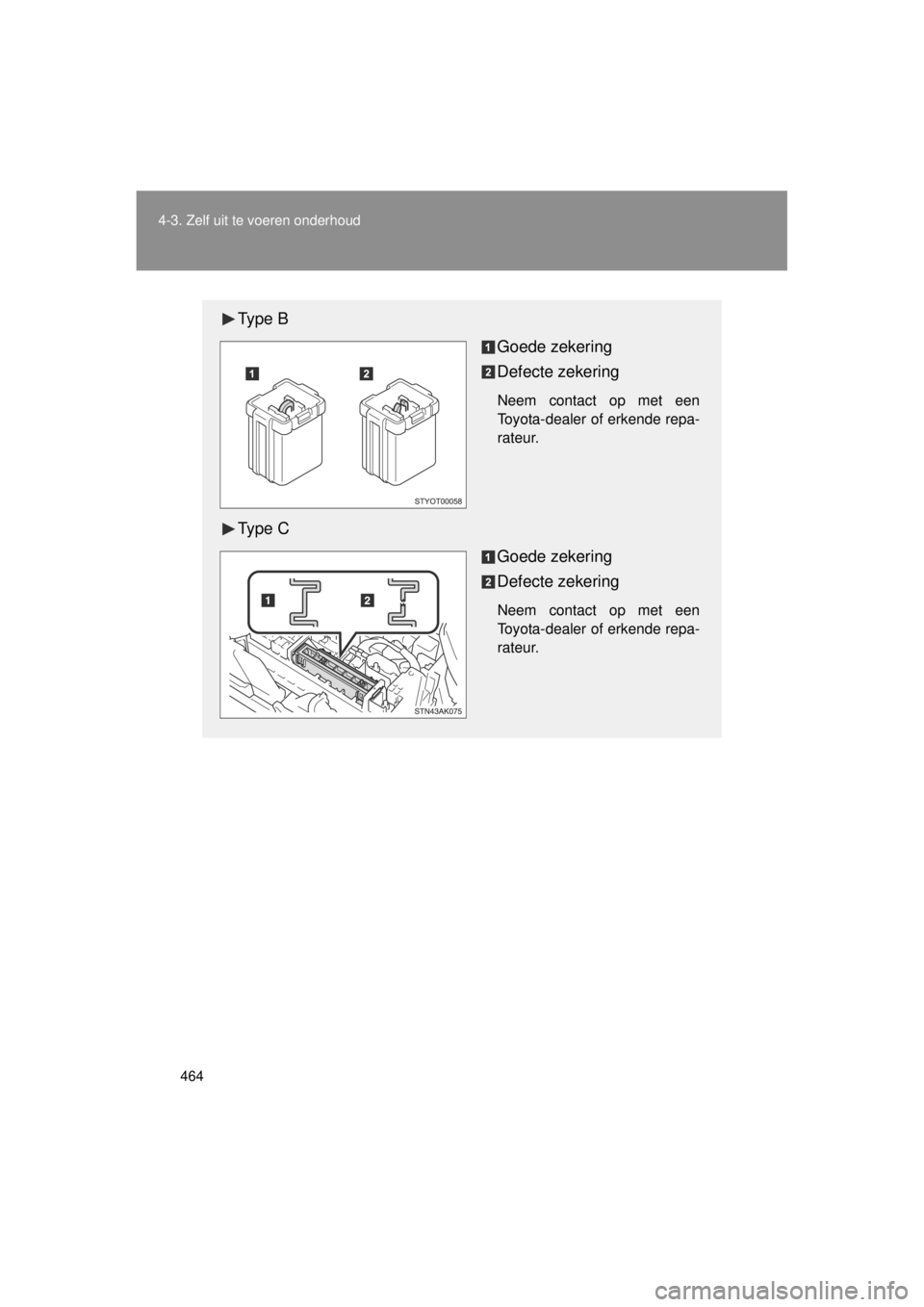

Ty p e B
Goede zekering
Defecte zekering
Neem contact op met een
Toyota-dealer of erkende repa-
rateur.
Ty p e CGoede zekering
Defecte zekering
Neem contact op met een
Toyota-dealer of erkende repa-
rateur.

465
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO(BMW)_WE_OM64558E

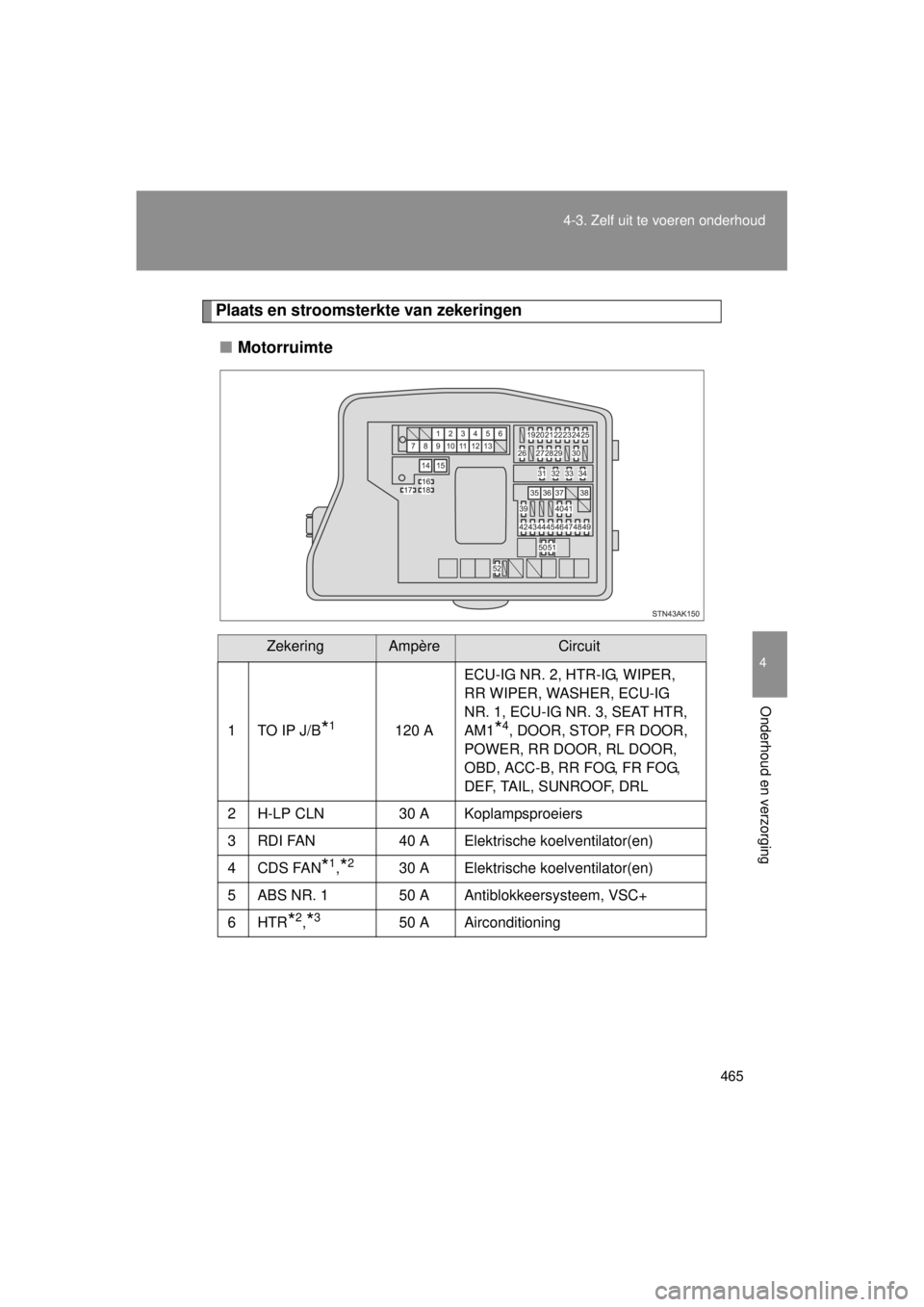

Plaats en stroomsterkte van zekeringen
■ Motorruimte
ZekeringAmpèreCircuit
1TO IP J/B*1120 A ECU-IG NR. 2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NR. 1, ECU-IG NR. 3, SEAT HTR,
AM1*4, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Koplampsproeiers
3RDI FAN40 A Elektrische koelventilator(en)
4CDS FAN*1,*230 A Elektrische koelventilator(en)
5 ABS NR. 1 50 A Antiblokkeersysteem, VSC+
6HTR
*2,*350 A Airconditioning

466
4-3. Zelf uit te voeren onderhoud
VERSO(BMW)_WE_OM64558E
7ALT
120 A
*3
Laadsysteem, RDI FAN, CDS FAN,
H-LP CLN, ABS NR. 1, ABS NR. 2,
HTR, STV HTR
*2, PWR OUTLET,
HTR SUB NR. 1, HTR SUB NR. 2,
HTR SUB NR. 3, ECU-IG NR. 2,
HTR-IG, WIPER, RR WIPER,
WASHER, ECU-IG NR. 1, ECU-IG
NR. 3, SEAT HTR, AM1
*4, DOOR,
STOP, FR DOOR, POWER, RR
DOOR, RL DOOR, OBD, ACC-B,
RR FOG, FR FOG, DEF, TAIL,
SUNROOF, DRL
140 A
*2
8
EPS*2,*380 A Elektrische stuurbekrachtiging
GLOW
*180 A Voorgloeisysteem
9 GLOW
*280 A Voorgloeisysteem
EPS
*180 A Elektrische stuurbekrachtiging
10 P-SYSTEM
*330 A VALVEMATIC-systeem
11 EFI MAIN
*250 A
EFI NR. 1, EFI NR. 2, EFI NR. 3*7,
EFI NR. 4
FUEL HTR
*150 A Brandstofverwarming
12 P/I
*2,*350 A
EDU*2, EFI MAIN*3, IGT/INJ*3,
HORN, IG2
H-LP MAIN
*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13 H-LP
MAIN
*2,*350 A
H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
P/I
*150 A HORN, IG2, ELEC FUEL PMP
14 BBC
*140 A Stop & Start-systeem
15 EFI MAIN
*150 A EFI NR. 1, EFI NR. 2, EFI NR. 4
16 SPARE 10 A Reservezekering
17 SPARE 30 A Reservezekering
ZekeringAmpèreCircuit

467
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO(BMW)_WE_OM64558E
18 SPARE
20 A Reservezekering
19 DOOR NR. 2 25 A Hoofd-body-ECU
20 EFI MAIN NR.
2
*1,*27,5 A (Sequentieel) multipoint brandstof-
inspuitsysteem
21 ECU-B2 10 A Smart entry-systeem met start-
knop, airconditioning, elektrisch
bedienbare ruiten
22 D.C.C. KORT-
SLUI-TING Niet gebruikt
23 ECU-B 10 A Meters en tellers, hoofd-body-ECU,
stuurhoeksensor, supervergrende-
ling, afstandsbediening, Smart
entry-systeem met startknop
24 RAD NR. 1
*2,*320 A Audiosysteem
25 DOME 10 A Bagageruimteverlichting, make-
upverlichting, instapverlichting
voorportieren, leeslampjes/
interieurverlichting, voetenruimte-
verlichting
26 AM2 NR. 2 7,5 A Startsysteem
27 TURN-HAZ 10 A Richtingaanwijzers, alarmknipper-
lichten
28 ETCS
*310 A Elektronische smoorklepregeling
29 AM2 30 A Startsysteem
30 STRG LOCK 20 A Stuurslot
31 IGT/INJ
*315 A
(Sequentieel) multipoint brandstof-
inspuitsysteem
EDU
*220 A
ZekeringAmpèreCircuit

468
4-3. Zelf uit te voeren onderhoud
VERSO(BMW)_WE_OM64558E
32
EFI MAIN*320 A (Sequentieel) multipoint brandstof-
inspuitsysteem, EFI NR. 1, EFI NR.
2
FUEL PUMP
*130 A Brandstofpomp
33 HORN 15 A Claxon
34 IG2 15 A IGN, METER
35 HTR SUB NR. 1 30 A
*5
Airconditioning
50 A*1,*6
36 HTR*150 A Airconditioning
37 HTR SUB NR. 2 30 A Airconditioning
38 HTR SUB NR. 3 30 A Airconditioning
39PWR OUTLET15 AAccessoireaansluiting
40 ABS NR. 2 30 A Antiblokkeersysteem, VSC+
41 STV HTR
*1,*225 A Extra verwarming
42 EFI NR. 4 30 A
*2(Sequentieel) multipoint brandstof-
inspuitsysteem, automatische
transmissie
*720 A*1
43 IG2 NR. 2*2,*37,5 A Startsysteem
44 EFI NR. 2
*2,*310 A
(Sequentieel) multipoint brandstof-
inspuitsysteem
EFI NR. 2
*115 A (Sequentieel) multipoint brandstof-
inspuitsysteem, Stop & Start-sys-
teem
45 EFI NR. 1
*2,*310 A
(Sequentieel) multipoint brandstof-
inspuitsysteem
EFI NR. 1
*17,5 A (Sequentieel) multipoint brandstof-
inspuitsysteem
46 H-LP RH HI 10 A Rechter koplamp (grootlicht)
*8,
rechter koplampsolenoid
*9
ZekeringAmpèreCircuit

469
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO(BMW)_WE_OM64558E
*1: Auto's met dieselmotor (1WW-FHV motor)
*2: Auto's met dieselmotor (1AD-FTV en 2AD-FHV motor)
*3: Auto's met benzinemotor (1ZR-FAE en 2ZR-FAE motor)
*4: Auto's zonder Smart entry-systeem en startknop
*5: Auto's zonder 1AD-FTV motor en roetfilter
*6: Auto's met 1AD-FTV motor en roetfilter
*7: Auto's met automatische transmissie
*8: Auto's met halogeenkoplampen
*9: Auto's met gasontladingskoplampen
47 H-LP LH HI 10 A
Linker koplamp (grootlicht)
*8, lin-
ker koplampsolenoid
*9
48 H-LP RH LO 10 A
*8Rechter koplamp (dimlicht)
15 A
*9Rechter gasontladingskoplamp
(dim- en grootlicht)
49 H-LP LH LO 10 A
*8Linker koplamp (dimlicht)
15 A
*9Linker gasontladingskoplamp (dim-
en grootlicht)
50 RDI EFI
*15 A RDI FAN MTR, FAN NR. 1, FAN
NR. 2
51 CDS EFI
*15 A CDS FAN MTR, FAN NR. 1, FAN
NR. 2
52 EFI NR. 3
*27,5 A Automatische transmissie*7
ZekeringAmpèreCircuit
