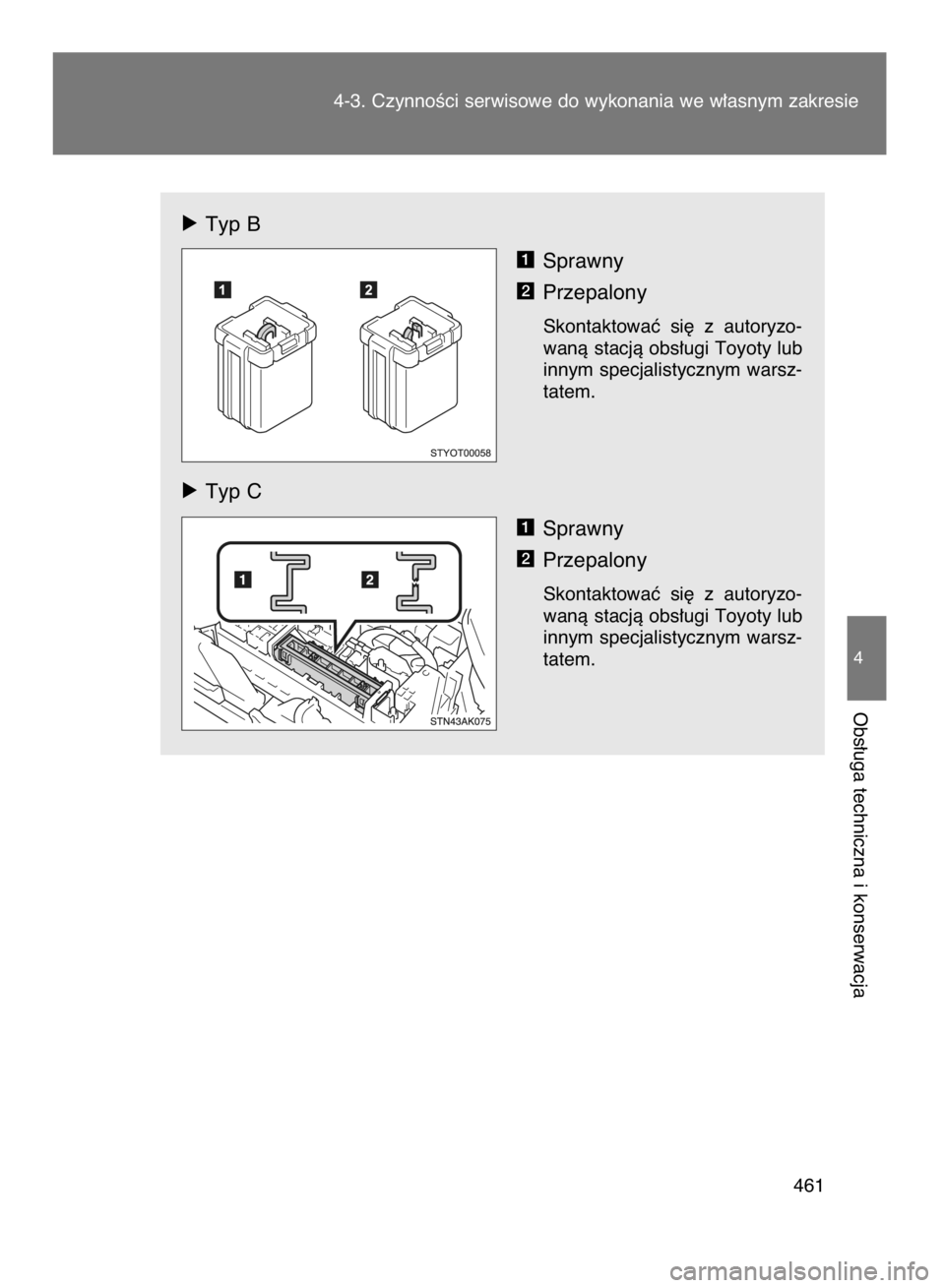

óTyp B
Sprawny
Przepalony
Skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsz-
tatem.
óTyp C
Sprawny
Przepalony
Skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsz-
tatem.
2
1
2
1
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
461
4
Obs∏uga techniczna i konserwacja
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 461 (Black plate)
Page 462 of 624

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
462
Komora silnikowa
ECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*
3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2 H-LP CLN 30 A Zmywacze Êwiate∏ g∏ównych
3 RDI FAN 40 A Elektryczne wentylatory ch∏odnicy
4 CDS FAN*130 A Elektryczne wentylatory ch∏odnicy
5 ABS NO.1 50 AUk∏ad zapobiegajàcy blokowaniu kó∏
podczas hamowania ABS, uk∏ad
stabilizacji toru jazdy VSC+
6 HTR*
250 A Uk∏ad klimatyzacji
Rozmieszczenie bezpieczników i pràdy znamionowe
BezpiecznikPràd
znamionowyObwód
1 TO IP J/B*1120 A
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 462 (Black plate)
Page 463 of 624

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
463
4
Obs∏uga techniczna i konserwacja
Uk∏ad ∏adowania, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, PWR OUTLET, HTR
SUB NO.1, HTR SUB NO.2, HTR
SUB NO.3, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3,
SEAT HTR, AM1*
3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8EPS*
280 AElektryczne wspomaganie uk∏adu kierowniczego
GLOW*180 A Wst´pne podgrzewanie silnika
9 EPS*
180 AElektryczne wspomaganie uk∏adu kierowniczego
10 P-SYSTEM*230 A Uk∏ad VALVEMATIC
11 FUEL HTR*150 A Podgrzewacz paliwa
12P/I*
250 AEFI MAIN*2, IGT/INJ*2, HORN, IG2
H-LP MAIN*
150 AH-LP LH LO, H-LP RH LO, H-LP LH HI, H-LP RH HI
13P/I*
150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN*
250 AH-LP LH LO, H-LP RH LO, H-LP LH HI, H-LP RH HI
14 BBC*
140 AUk∏ad wstrzymywania pracy silnika„Stop & Start”
15 EFI MAIN*
150 A EFI NO.1, EFI NO.2, EFI NO.4
BezpiecznikPràd
znamionowyObwód
7 ALT*2120 A
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 463 (Black plate)
Page 464 of 624

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
464
16 SPARE 10 A Bezpiecznik zapasowy
17 SPARE 30 A Bezpiecznik zapasowy
18 SPARE 20 A Bezpiecznik zapasowy
19 DOOR NO.2 25 A Modu∏ ECU nadwozia
20EFI MAIN
7,5 AWielopunktowy wtrysk paliwa/
NO.2*
1sekwencyjny wielopunktowy wtrysk paliwa
21 ECU-B2 10 ASystem elektronicznego kluczyka,
uk∏ad klimatyzacji, elektryczne
sterowanie szyb
22 D.C.C SHORT Bez obwodu
23 ECU-B 10 AWskaêniki i liczniki, modu∏ ECU
nadwozia, czujnik kàta obrotu
kierownicy, ca∏kowita blokada
zamków, uk∏ad zdalnego sterowania,
system elektronicznego kluczyka
24 RAD NO.1*220 A System audio
25 DOME 10 AOÊwietlenie baga˝nika, oÊwietlenie
osobiste, lampki w przednich drzwiach,
lampki oÊwietlenia osobistego
i wn´trza, lampki oÊwietlenia pod∏ogi
26 AM2 NO.2 7,5 A Uk∏ad rozruchowy
27 TURN-HAZ 10 A Kierunkowskazy, Êwiat∏a awaryjne
28 ETCS*
210 AUk∏ad elektronicznej kontroli pozycjiprzepustnicy
29 AM2 30 A Uk∏ad rozruchowy
30 STRG LOCK 20 A Uk∏ad blokady kierownicy
31 IGT/INJ*
215 AWielopunktowy wtrysk paliwa/
sekwencyjny wielopunktowy wtrysk
paliwa
BezpiecznikPràd
znamionowyObwód
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 464 (Black plate)
Page 465 of 624

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
465
4
Obs∏uga techniczna i konserwacja
32EFI MAIN*
220 AWielopunktowy wtrysk paliwa/
sekwencyjny wielopunktowy wtrysk paliwa, EFI NO.1, EFI NO.2
FUEL PUMP*130 A Pompa paliwowa
33 HORN 15 A Sygna∏ dêwi´kowy
34 IG2 15 A IGN, METER
35 HTR SUB NO.150 A*
1
Uk∏ad klimatyzacji30 A*2
36 HTR*150 A Uk∏ad klimatyzacji
37 HTR SUB NO.2 30 A Uk∏ad klimatyzacji
38 HTR SUB NO.3 30 A Uk∏ad klimatyzacji
39 PWR OUTLET 15 A Gniazda elektryczne
40 ABS NO.2 30 AUk∏ad zapobiegajàcy blokowaniu kó∏
podczas hamowania ABS, uk∏ad
stabilizacji toru jazdy VSC+
41 STV HTR*125 A Dodatkowa nagrzewnica spalinowa
42 EFI NO.4*
1Wielopunktowy wtrysk paliwa/
20 A sekwencyjny wielopunktowy wtrysk
paliwa
43 IG2 NO.2*27,5 A Uk∏ad rozruchowy
15 A*
1
Wielopunktowy wtrysk paliwa/
sekwencyjny wielopunktowy wtrysk
paliwa, uk∏ad wstrzymywania pracy
silnika „Stop & Start”
10 A*
2Wielopunktowy wtrysk paliwa/
sekwencyjny wielopunktowy wtrysk
paliwa
BezpiecznikPràd
znamionowyObwód
44 EFI NO.2
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 465 (Black plate)
Page 466 of 624

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
466
7,5 A*1Wielopunktowy wtrysk paliwa/
sekwencyjny wielopunktowy wtrysk
paliwa
10 A*
2Wielopunktowy wtrysk paliwa/
sekwencyjny wielopunktowy wtrysk
paliwa
46 H-LP RH HI 10 APrawe Êwiat∏o drogowe*
4, cewka prawego Êwiat∏a g∏ównego*5
47 H-LP LH HI 10 ALewe Êwiat∏o drogowe*4, cewka lewego Êwiat∏a g∏ównego*5
48 H-LP RH LO10 A*
4Prawe Êwiat∏o mijania
15 A*
5Prawe Êwiat∏o wy∏adowcze (mijaniai drogowe)
49 H-LP LH LO10 A*
4Lewe Êwiat∏o mijania
15 A*
5Lewe Êwiat∏o wy∏adowcze (mijania i drogowe)
50 RDI EFI*15 A Elektryczne wentylatory ch∏odnicy
51 CDS EFI*
15 A Elektryczne wentylatory ch∏odnicy
*1: Wersje z silnikiem o zap∏onie samoczynnym
*2: Wersje z silnikiem o zap∏onie iskrowym
*3: Wersje z mechanicznym kluczykiem
*4: Wersje z halogenowymi Êwiat∏ami g∏ównymi
*5: Wersje z wy∏adowczymi Êwiat∏ami g∏ównymi
BezpiecznikPràd
znamionowyObwód
45 EFI NO.1
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 466 (Black plate)
Page 467 of 624

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
467
4
Obs∏uga techniczna i konserwacja
Pod deskà rozdzielczà (typ A)
Przednie Êwiat∏a pozycyjne, tylne
Êwiat∏a pozycyjne, oÊwietlenie tablicy
rejestracyjnej, tylne Êwiat∏o przeciw-
mgielne, przednie Êwiat∏a przeciw-
mgielne, r´czne poziomowanie Êwiate∏
g∏ównych, podÊwietlenie zespo∏u
wskaêników, oÊwietlenie schowka
w desce rozdzielczej, oÊwietlenie przyci-
sku,modu∏ ECU uk∏adu wspomagania
parkowania z czujnikami odleg∏oÊci
2 ECU-IG NO.3 10 AZas∏ona dachu panoramicznego,
automatyczne przeciwoÊlepieniowe
wewn´trzne lusterko wsteczne,
system elektronicznego kluczyka,
system audio, uk∏ad wstrzymywania
pracy silnika „Stop & Start”*2
3 FR DOOR 20 AElektryczne sterowanie szyb (przednia strona pasa˝era)
4 RL DOOR 20 AElektryczne sterowanie szyb
(tylna lewa szyba)
5 RR DOOR 20 AElektryczne sterowanie szyb
(tylna prawa szyba)
6 CIG 15 A Gniazda elektryczne
7 ACC 7,5 ABlokada dêwigni skrzyni biegów,
system audio, modu∏ ECU nadwozia,
gniazda elektryczne, zewn´trzne
lusterka wsteczne, uk∏ad wstrzymy-
wania pracy silnika „Stop & Start”*2
8 MIR HTR 10 AUsuwanie zaparowania zewn´trznychlusterek wstecznych
9 RR FOG 7,5 A Tylne Êwiat∏o przeciwmgielne
BezpiecznikPràd
znamionowyObwód
1 TAIL 10 A
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 467 (Black plate)
Page 468 of 624

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
468
10 IGN 7,5 AUk∏ad blokady kierownicy, uk∏ad
poduszek powietrznych, wielopun-
ktowy wtrysk paliwa/sekwencyjny
wielopunktowy wtrysk paliwa,
uk∏ad rozruchowy
11 METER 7,5 AWskaêniki i liczniki, uk∏ad wstrzymy-
wania pracy silnika „Stop & Start”*2
12 SEAT HTR 15 A Podgrzewanie foteli
13 HTR-IG 10 AUk∏ad klimatyzacji, dodatkowa
nagrzewnica spalinowa
14 WIPER 25 AWycieraczki przedniej szyby,
wycieraczki przedniej szyby
z czujnikiem deszczu
15 RR WIPER 15 A Wycieraczka tylnej szyby
16 WASHER 15 ASpryskiwacze przedniej szyby,
spryskiwacz tylnej szyby
Modu∏ ECU nadwozia*
3, elektryczne
wentylatory ch∏odnicy, blokada
dêwigni skrzyni biegów, uk∏ad zapo-
biegajàcy blokowaniu kó∏ podczas
hamowania ABS, czujnik kàta obrotu
kierownicy, czujnikobrotu pojazdu,
uk∏ad stabilizacji toru jazdy VSC+,
zmywacze Êwiate∏ g∏ównych,
prze∏àcznik SEQUENTIAL, uk∏ad
automatycznego poziomowania
Êwiate∏ g∏ównych, elektryczne wspo-
maganie uk∏adu kierowniczego, uk∏ad
monitorowania ciÊnienia w ogumieniu
Âwiat∏o cofania, uk∏ad ∏adowania*
3,
Êwiat∏a awaryjne, usuwanie zaparo-
wania tylnej szyby, wskaênik stanu
poduszki powietrznej pasa˝era, uk∏ad
klimatyzacji, lampka kontrolna uk∏adu
wspomagania parkowania z czujnikami
odleg∏oÊci, wy∏àcznik uk∏adu wspo-
magania parkowania z czujnikami
odleg∏oÊci
BezpiecznikPràd
znamionowyObwód
17 ECU-IG NO.1 10 A
18 ECU-IG NO.2 10 A
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 468 (Black plate)
Page 469 of 624

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
469
4
Obs∏uga techniczna i konserwacja
19 OBD 7,5 A Uk∏ad diagnostyki pok∏adowej
20 STOP 10 AÂwiat∏a hamowania, górne Êwiat∏o
hamowania, uk∏ad zapobiegajàcy
blokowaniu kó∏ podczas hamowania
ABS, uk∏ad stabilizacji toru jazdy
VSC+, blokada dêwigni skrzyni
biegów, uk∏ad rozruchowy
21 SUNROOF 20 A Zas∏ona dachu panoramicznego
22 DOOR 25 A Centralny zamek
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Âwiat∏a do jazdy dziennej
25 FR FOG 7,5 A Przednie Êwiat∏a przeciwmgielne
26 AM1*
17,5 A Uk∏ad rozruchowy
*1: Wersje z mechanicznym kluczykiem
*2: Wersje z silnikiem o zap∏onie samoczynnym
*3: Wersje z silnikiem o zap∏onie iskrowym
BezpiecznikPràd
znamionowyObwód
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 469 (Black plate)
Page 470 of 624

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
470
Pod deskà rozdzielczà (typ B)
Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà, konieczna
mo˝e byç wymiana ˝arówki. (
S. 472)
Je˝eli nowy bezpiecznik ponownie ulegnie przepaleniu, nale˝y zleciç auto-
ryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi
sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
Podczas wymiany ˝arówek
Toyota zaleca, aby stosowaç oryginalne produkty, które zosta∏y zaprojektowane
do tego samochodu. Poniewa˝ ˝arówki po∏àczone sà z obwodami zabezpieczo-
nymi przed przecià˝eniami, cz´Êci nieoryginalne lub niezaprojektowane do tego
samochodu mogà nie dzia∏aç prawid∏owo.
BezpiecznikPràd
znamionowyObwód
1 WIPER NO.2 7,5 A Uk∏ad ∏adowania
2 POWER 30 AElektryczne sterowanie szyb
(strona kierowcy)
3 DEF 30 AUsuwanie zaparowania tylnej szyby,
MIR HTR
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 470 (Black plate)
