Je˝eli zajdzie koniecznoÊç holowania tego samochodu, zalecane jest
skorzystanie z us∏ug autoryzowanej stacji obs∏ugi Toyoty, innego spe-
cjalistycznego warsztatu lub wykwalifikowanej pomocy drogowej.
Samochód powinien byç holowany z osià umieszczonà na platformie
lub na platformie samochodowej.
Podczas holowania nale˝y zawsze u˝ywaç ∏aƒcuchów zabezpieczajàcych
oraz przestrzegaç wszystkich obowiàzujàcych przepisów.
Opisane poni˝ej objawy mogà sygnalizowaç usterk´ skrzyni biegów.
W takiej sytuacji przed przystàpieniem do holowania tego samochodu
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty, innym
specjalistycznym warsztatem lub wykwalifikowanà pomocà drogowà.
Mimo ˝e silnik jest uruchomiony, samochód nie mo˝e ruszyç z miej-
sca.
Samochód generuje nietypowe odg∏osy.
Aby uniknàç uszkodzenia nadwo-
zia, nie wolno holowaç tego samo-
chodu w pozycji podwieszonej.
5-1. Podstawowe informacje
Gdy samochód wymaga holowania
491
5
Sytuacje awaryjne
Sytuacje, które nale˝y skonsultowaç z autoryzowanà stacjà obs∏ugi
Toyoty przed przystàpieniem do holowania
Holowanie samochodu w pozycji podwieszonej
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 491 (Black plate)

Uniesiona przednia oÊ
Zwolniç hamulec postojowy.
Uniesiona tylna oÊ
Pod przednie ko∏a nale˝y pod∏o-
˝yç wózek holowniczy.
5-1. Podstawowe informacje
492
Holowanie samochodu z jednà osià na platformie
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 492 (Black plate)

Je˝eli samochód jest przewo˝ony
na platformie, powinien byç umo-
cowany w miejscach pokazanych
na ilustracji.
W przypadku zastosowania ∏aƒ-
cuchów lub lin do umocowania
samochodu zaczernione na ilu-
stracji kàty powinny wynosiç 45°.
Elementów mocujàcych nie nale-
˝y zbyt mocno napinaç, aby nie
spowodowaç uszkodzenia samo-
chodu.
W sytuacji awaryjnej, gdy nie jest osiàgalna specjalistyczna pomoc
drogowa, samochód ten mo˝e byç holowany przy u˝yciu linki holow-
niczej lub ∏aƒcucha holowniczego zamocowanego do przewidzianego
do tego celu zaczepu holowniczego. Ten sposób holowania mo˝e byç
wykorzystywany jedynie na drogach o utwardzonych nawierzchniach,
na odcinku nie d∏u˝szym ni˝ 80 km i przy niewielkiej pr´dkoÊci.
Kierowca musi pozostaç w samochodzie, odpowiednio kierujàc i ope-
rujàc hamulcami. Wszystkie ko∏a, pó∏osie nap´dowe, uk∏ad nap´dowy,
uk∏ad kierowniczy oraz hamulce muszà byç sprawne.
5-1. Podstawowe informacje
493
5
Sytuacje awaryjne
Przewo˝enie na platformie samochodowej
Holowanie awaryjne
Przód
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 493 (Black plate)

Wyjàç zaczep holowniczy. (S. 522, 539)
Pos∏ugujàc si´ Êrubokr´tem z p∏a-
skà koƒcówkà, zdjàç zaÊlepk´
otworu w zderzaku.
W celu zabezpieczenia nadwozia
przed uszkodzeniem pod∏o˝yç
pod ostrze Êrubokr´ta kawa∏ek
mi´kkiego materia∏u, tak jak po-
kazano na ilustracji.
Wsunàç zaczep w gniazdo i cz´-
Êciowo wkr´ciç d∏onià.
Mocno dokr´ciç zaczep przy u˝y-
ciu klucza do nakr´tek mocujàcych
ko∏a lub twardego metalowego
pr´ta.
5-1. Podstawowe informacje
494
Przygotowanie do awaryjnego holowania samochodu
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 494 (Black plate)

W bezpieczny sposób przymocowaç link´ holowniczà lub ∏aƒ-
cuch holowniczy do zaczepu holowniczego.
Nale˝y uwa˝aç aby nie uszkodziç nadwozia samochodu.
Wersje z mechanicznym kluczykiem: WsiàÊç do samochodu,
który b´dzie holowany, i uruchomiç silnik.
Je˝eli silnik nie daje si´ uruchomiç, nale˝y wy∏àcznik zap∏onu prze-
∏àczyç w pozycj´ „ON”.
Wersje z elektronicznym kluczykiem: WsiàÊç do samochodu,
który b´dzie holowany, i uruchomiç silnik.
Je˝eli silnik nie daje si´ uruchomiç, nale˝y przyciskiem rozruchu
„ENGINE START STOP” wybraç stan IGNITION ON.
Przestawiç dêwigni´ skrzyni biegów w po∏o˝enie neutralne N
i zwolniç hamulec postojowy.
Wersje z przek∏adnià bezstopniowà: Gdy dêwignia skrzyni
biegów nie mo˝e zostaç przestawiona. (
S. 559)
Podczas holowania
Gdy silnik nie pracuje, nie dzia∏a wspomaganie w uk∏adzie hamulcowym oraz
kierowniczym i w zwiàzku z tym hamowanie i kierowanie sà znacznie utrud-
nione.
Klucz do nakr´tek mocujàcych ko∏a
Klucz do nakr´tek mocujàcych ko∏a znajduje si´ w baga˝niku. (
S. 522, 539)
5-1. Podstawowe informacje
495
5
Sytuacje awaryjne
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 495 (Black plate)

496 5-1. Podstawowe informacje
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowadziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Gdy samochód jest holowany
Nale˝y upewniç si´, ˝e samochód jest
transportowany z przednimi lub wszystki-
mi ko∏ami uniesionymi. Je˝eli samochód
holowany jest z przednimi ko∏ami dotykajà-
cymi pod∏o˝a, mo˝e spowodowaç to uszko-
dzenie uk∏adu nap´dowego i powiàzanych
z nim podzespo∏ów.
Podczas holowania
Podczas holowania przy u˝yciu linki holowniczej lub ∏aƒcucha holowni-
czego nie nale˝y gwa∏townie przyspieszaç ani nie wykonywaç gwa∏tow-
nych manewrów, które mogà nadmiernie obcià˝yç zaczep holowniczy,
link´ holowniczà lub ∏aƒcuch holowniczy. Zaczep holowniczy, linka ho-
lownicza lub ∏aƒcuch holowniczy mogà uderzyç osoby znajdujàce si´
w pobli˝u lub spowodowaç powa˝ne uszkodzenia.
Wy∏àcznika zap∏onu nie wolno prze∏àczaç w pozycj´ „LOCK” (wersje
z mechanicznym kluczykiem) lub przyciskiem rozruchu „ENGINE START
STOP” nie wolno wybieraç stanu wy∏àczonego (wersje z elektronicznym
kluczykiem).
Je˝eli zostanie uruchomiona blokada kierownicy, kierowanie samochodem
nie b´dzie mo˝liwe, w wyniku czego mo˝e dojÊç do wypadku.
Zamocowanie zaczepu holowniczego
Zaczep holowniczy powinien byç mocno dokr´cony.
W przeciwnym razie podczas holowania mo˝e si´ obluzowaç.
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 496 (Black plate)

5-1. Podstawowe informacje
497
5
Sytuacje awaryjne
W celu unikni´cia ryzyka uszkodzenia samochodu podczas holowania
z osià na platformie
Unoszàc ko∏a samochodu, nale˝y zachowaç wystarczajàcà odleg∏oÊç przeciw-
nego koƒca samochodu od pod∏o˝a. W przeciwnym razie podczas holowania
mo˝e dojÊç do uszkodzenia samochodu.
W celu unikni´cia ryzyka uszkodzenia nadwozia podczas holowania
w pozycji podwieszonej
Nie wolno holowaç tego samochodu w pozycji podwieszonej ani za przód,
ani za ty∏.
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 497 (Black plate)

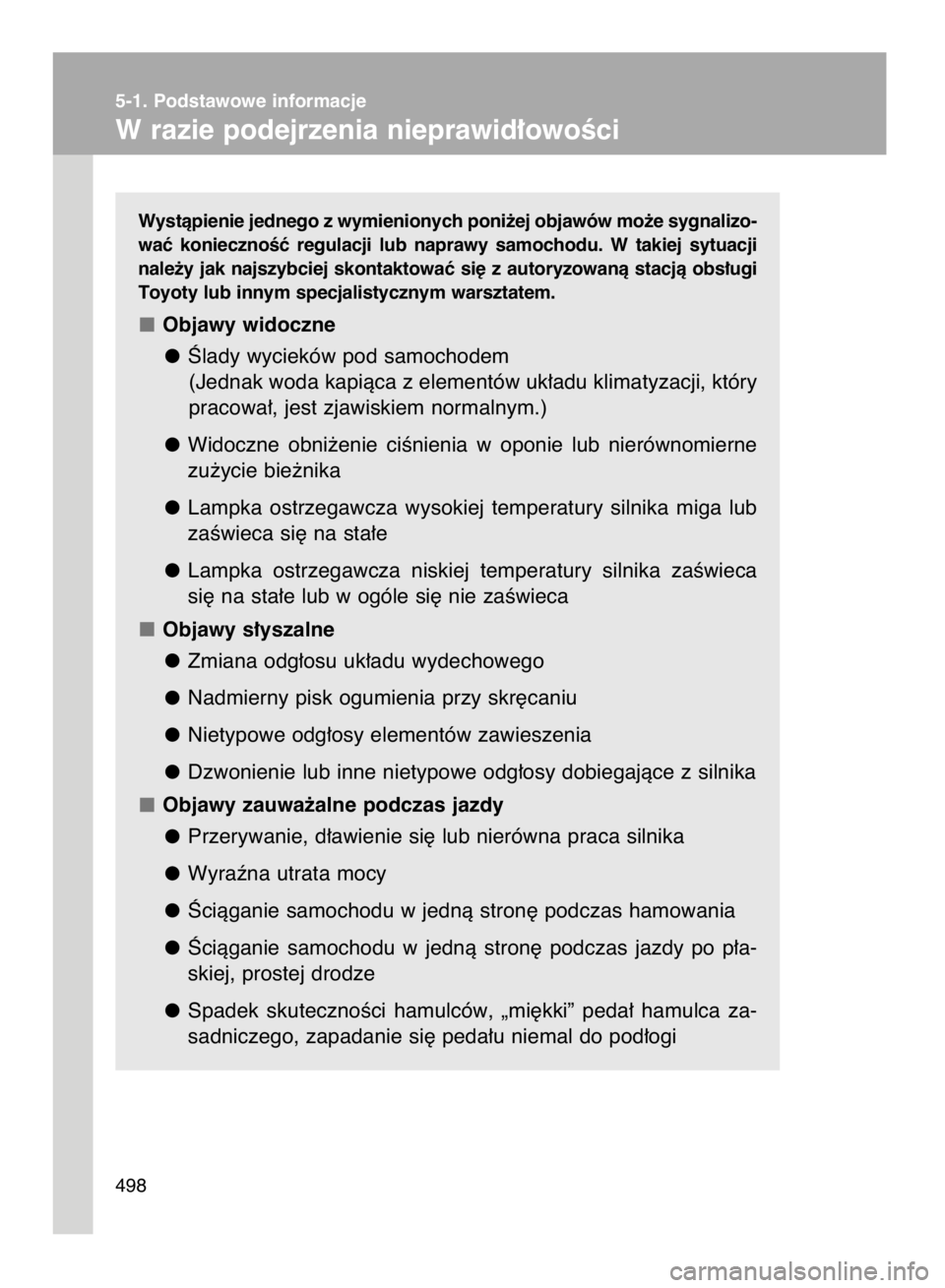

Wystàpienie jednego z wymienionych poni˝ej objawów mo˝e sygnalizo-
waç koniecznoÊç regulacji lub naprawy samochodu. W takiej sytuacji
nale˝y jak najszybciej skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem.
Objawy widoczne
Âlady wycieków pod samochodem
(Jednak woda kapiàca z elementów uk∏adu klimatyzacji, który
pracowa∏, jest zjawiskiem normalnym.)
Widoczne obni˝enie ciÊnienia w oponie lub nierównomierne
zu˝ycie bie˝nika
Lampka ostrzegawcza wysokiej temperatury silnika miga lub
zaÊwieca si´ na sta∏e
Lampka ostrzegawcza niskiej temperatury silnika zaÊwieca
si´ na sta∏e lub w ogóle si´ nie zaÊwieca
Objawy s∏yszalne
Zmiana odg∏osu uk∏adu wydechowego
Nadmierny pisk ogumienia przy skr´caniu
Nietypowe odg∏osy elementów zawieszenia
Dzwonienie lub inne nietypowe odg∏osy dobiegajàce z silnika
Objawy zauwa˝alne podczas jazdy
Przerywanie, d∏awienie si´ lub nierówna praca silnika
Wyraêna utrata mocy
Âciàganie samochodu w jednà stron´ podczas hamowania
Âciàganie samochodu w jednà stron´ podczas jazdy po p∏a-
skiej, prostej drodze
Spadek skutecznoÊci hamulców, „mi´kki” peda∏ hamulca za-
sadniczego, zapadanie si´ peda∏u niemal do pod∏ogi
5-1. Podstawowe informacje
W razie podejrzenia nieprawid∏owoÊci
498
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 498 (Black plate)

W celu zminimalizowania ryzyka wycieku paliwa, w razie zgaÊni´cia
silnika podczas jazdy lub odpalenia poduszek powietrznych w rezulta-
cie kolizji, pompa paliwowa przerywa prac´, odcinajàc dop∏yw paliwa
do silnika.
W celu przywrócenia dop∏ywu paliwa do silnika nale˝y wykonaç ni˝ej
opisane czynnoÊci.
Wersje z mechanicznym kluczykiem:
Wy∏àcznik zap∏onu prze∏àczyç w pozycj´ „ACC” lub „LOCK”.
Wersje z elektronicznym kluczykiem:
Przyciskiem rozruchu „ENGINE START STOP” wybraç stan
ACCESSORY lub wy∏àczony.
Uruchomiç silnik.
5-1. Podstawowe informacje
Uk∏ad samoczynnego odcinania dop∏ywu paliwa (wersje z silnikiem o zap∏onie iskrowym)
499
5
Sytuacje awaryjne
Przed próbà uruchomienia silnika
Sprawdziç pod∏o˝e pod samochodem.
Je˝eli pod samochodem widoczne sà Êlady wycieku paliwa, oznacza to
uszkodzenie uk∏adu zasilania i koniecznoÊç jego naprawy. W takim przy-
padku nie wolno uruchamiaç silnika.
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 499 (Black plate)

Gdy zaÊwieci si´ lub zacznie migaç którakolwiek z lampek ostrzegaw-
czych, nale˝y, zachowujàc spokój, wykonaç zalecane czynnoÊci. Krót-
kotrwa∏e zaÊwiecenie si´ lub miganie lampki niekoniecznie sygnalizuje
usterk´.
Poni˝sza lampka ostrzegawcza sygnalizuje ryzyko awarii uk∏adu ha-
mulcowego. Nale˝y natychmiast zatrzymaç samochód w bezpiecznym
miejscu i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
Poni˝sze lampki ostrzegawcze sygnalizujà ryzyko awarii mogàcej do-
prowadziç do wypadku. Nale˝y natychmiast zatrzymaç samochód
w bezpiecznym miejscu i skontaktowaç si´ z autoryzowanà stacjà ob-
s∏ugi Toyoty lub innym specjalistycznym warsztatem.
5-2. Post´powanie w sytuacjach awaryjnych
Gdy zaÊwieci si´ lampka ostrzegawcza lub rozlegnie si´ sygna∏ ostrzegawczy
500
Natychmiast zatrzymaç samochód. Kontynuowanie jazdy mo˝e
byç niebezpieczne.
Lampka
Opis/Znaczenie
ostrzegawcza
Lampka ostrzegawcza uk∏adu hamulcowego (sygna∏ akustyczny)*
• Niski poziom p∏ynu w uk∏adzie hamulcowym
• Usterka w uk∏adzie hamulcowym
Lampka ta Êwieci si´ tak˝e, gdy hamulec postojowy nie jest
zwolniony. Je˝eli po ca∏kowitym zwolnieniu hamulca postojowego
lampka zgaÊnie, uk∏ad jest sprawny.
Lampka
Opis/Znaczenie
ostrzegawcza
Lampka ostrzegawcza braku ∏adowania akumulatora
Sygnalizuje usterk´ w uk∏adzie ∏adowania.
Lampka ostrzegawcza wysokiej temperatury p∏ynu w uk∏adzie
ch∏odzenia silnika
Sygnalizuje mo˝liwoÊç przekroczenia dopuszczalnej temperatury
silnika.
Gdy temperatura p∏ynu w uk∏adzie ch∏odzenia silnika zbytnio
wzrasta, migajàca lampka zaÊwieca si´ na sta∏e. (
S. 569)
Natychmiast zatrzymaç samochód.
(Czerwona
lampka ostrze-
gawcza miga lub
Êwieci si´)
*: Sygnalizacja ostrzegawcza uruchomionego hamulca postojowego. (S. 512)
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 500 (Black plate)
