651 6-1. Especificaciones
6
Especificaciones del vehículo

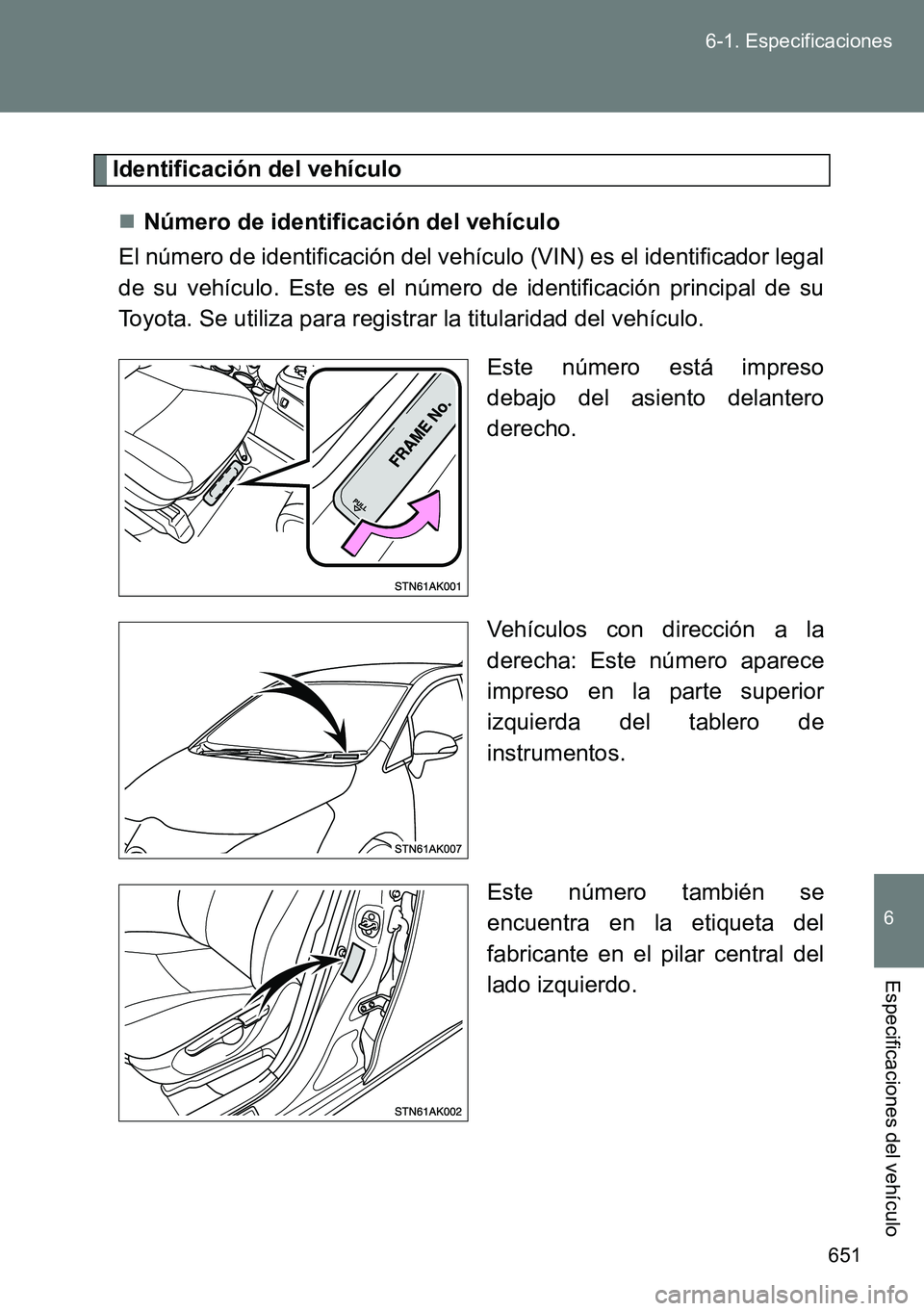

Identificación del vehículo
Número de identificación del vehículo
El número de identificación del vehículo (VIN) es el identificador legal
de su vehículo. Este es el número de identificación principal de su
Toyota. Se utiliza para registrar la titularidad del vehículo.
Este número está impreso
debajo del asiento delantero
derecho.
Vehículos con dirección a la
derecha: Este número aparece
impreso en la parte superior
izquierda del tablero de
instrumentos.
Este número también se
encuentra en la etiqueta del
fabricante en el pilar central del
lado izquierdo.

652 6-1. Especificaciones

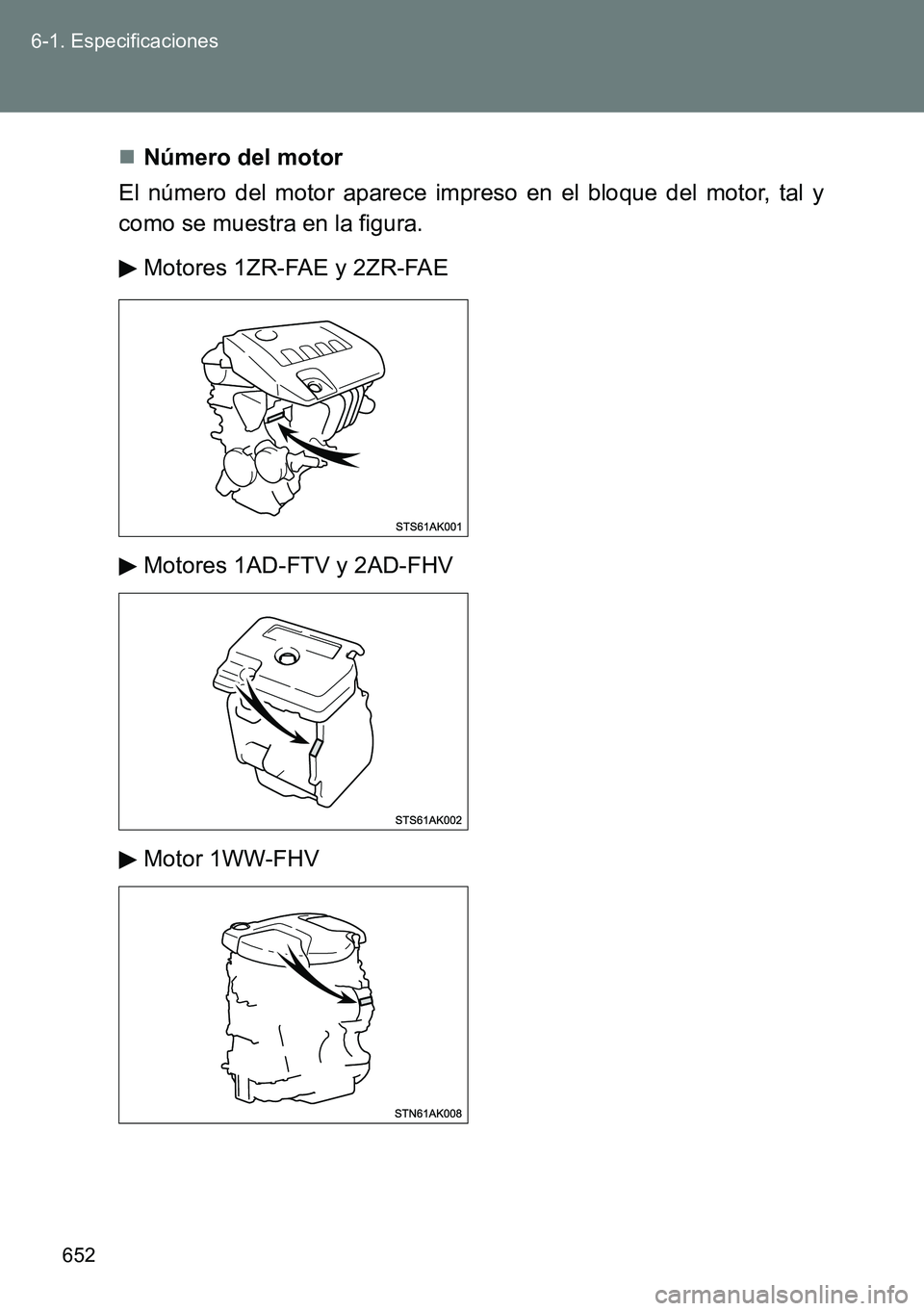

Número del motor
El número del motor aparece impreso en el bloque del motor, tal y
como se muestra en la figura.
Motores 1ZR-FAE y 2ZR-FAE
Motores 1AD-FTV y 2AD-FHV
Motor 1WW-FHV

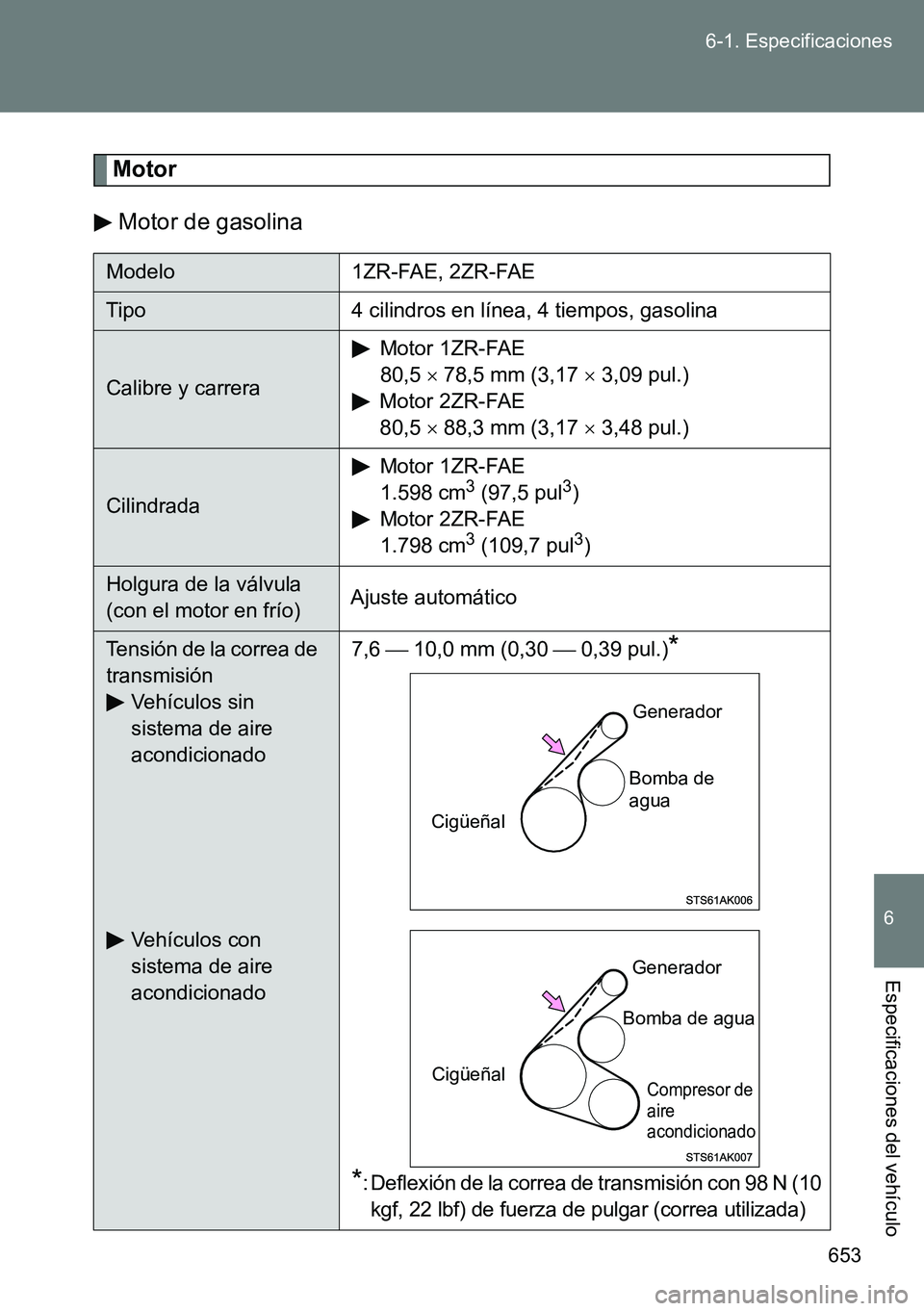

653 6-1. Especificaciones
6
Especificaciones del vehículo
Motor
Motor de gasolina
Modelo 1ZR-FAE, 2ZR-FAE
Tipo 4 cilindros en línea, 4 tiempos, gasolina
Calibre y carreraMotor 1ZR-FAE
80,5  78,5 mm (3,17  3,09 pul.)
Motor 2ZR-FAE
80,5  88,3 mm (3,17  3,48 pul.)
CilindradaMotor 1ZR-FAE
1.598 cm3 (97,5 pul3)
Motor 2ZR-FAE
1.798 cm
3 (109,7 pul3)
Holgura de la válvula
(con el motor en frío)Ajuste automático
Tensión de la correa de
transmisión
Vehículos sin
sistema de aire
acondicionado
Vehículos con
sistema de aire
acondicionado7,6  10,0 mm (0,30  0,39 pul.)*
*
: Deflexión de la correa de transmisión con 98 N (10
kgf, 22 lbf) de fuerza de pulgar (correa utilizada)
CigüeñalGenerador
Bomba de
agua
CigüeñalGenerador
Bomba de aguaCompresor de
aire
acondicionado

654 6-1. Especificaciones

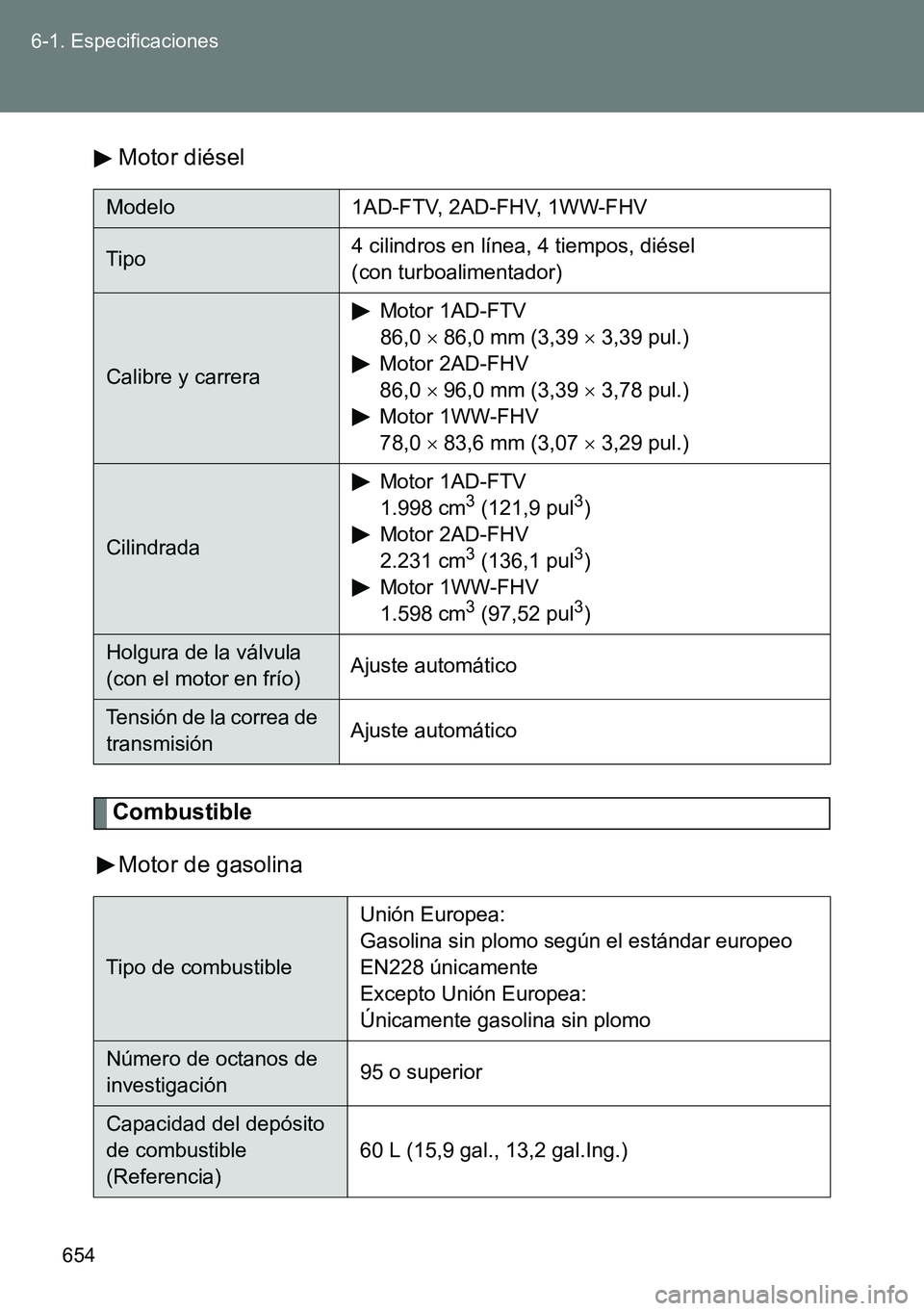

Motor diésel
Combustible
Motor de gasolina
Modelo 1AD-FTV, 2AD-FHV, 1WW-FHV
Tipo4 cilindros en línea, 4 tiempos, diésel
(con turboalimentador)
Calibre y carreraMotor 1AD-FTV
86,0  86,0 mm (3,39  3,39 pul.)
Motor 2AD-FHV
86,0  96,0 mm (3,39  3,78 pul.)
Motor 1WW-FHV
78,0  83,6 mm (3,07  3,29 pul.)
CilindradaMotor 1AD-FTV
1.998 cm
3 (121,9 pul3)
Motor 2AD-FHV
2.231 cm
3 (136,1 pul3)
Motor 1WW-FHV
1.598 cm
3 (97,52 pul3)
Holgura de la válvula
(con el motor en frío)Ajuste automático
Tensión de la correa de
transmisiónAjuste automático
Tipo de combustibleUnión Europea:
Gasolina sin plomo según el estándar europeo
EN228 únicamente
Excepto Unión Europea:
Únicamente gasolina sin plomo
Número de octanos de
investigación95 o superior
Capacidad del depósito
de combustible
(Referencia)60 L (15,9 gal., 13,2 gal.Ing.)

655 6-1. Especificaciones
6
Especificaciones del vehículo

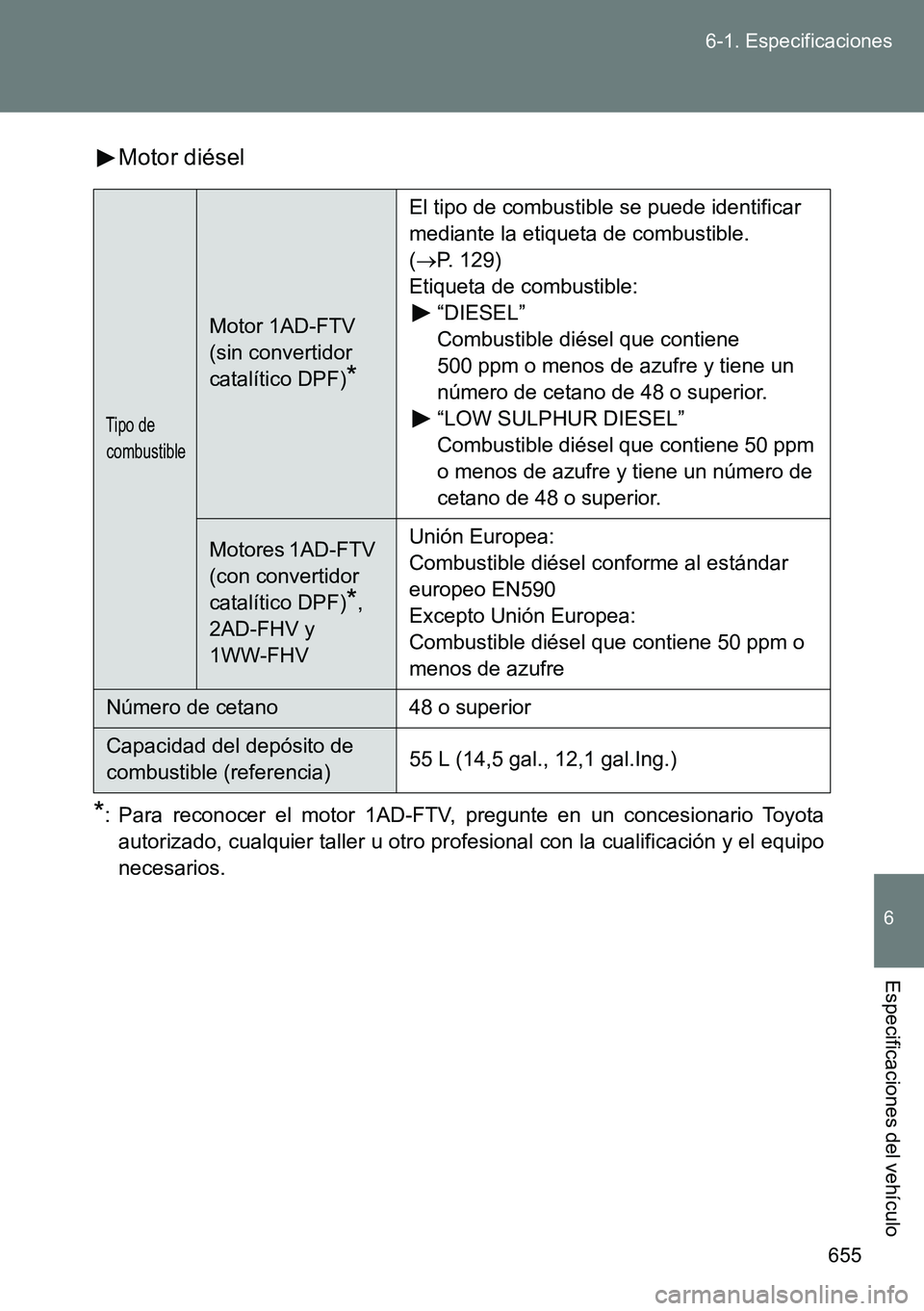

Motor diésel
*: Para reconocer el motor 1AD-FTV, pregunte en un concesionario Toyota
autorizado, cualquier taller u otro profesional con la cualificación y el equipo
necesarios.
Tipo de
combustible
Motor 1AD-FTV
(sin convertidor
catalítico DPF)
*
El tipo de combustible se puede identificar
mediante la etiqueta de combustible.
(P. 129)
Etiqueta de combustible:
“DIESEL”
Combustible diésel que contiene
500 ppm o menos de azufre y tiene un
número de cetano de 48 o superior.
“LOW SULPHUR DIESEL”
Combustible diésel que contiene 50 ppm
o menos de azufre y tiene un número de
cetano de 48 o superior.
Motores 1AD-FTV
(con convertidor
catalítico DPF)
*,
2AD-FHV y
1WW-FHVUnión Europea:
Combustible diésel conforme al estándar
europeo EN590
Excepto Unión Europea:
Combustible diésel que contiene 50 ppm o
menos de azufre
Número de cetano 48 o superior
Capacidad del depósito de
combustible (referencia)55 L (14,5 gal., 12,1 gal.Ing.)

656 6-1. Especificaciones

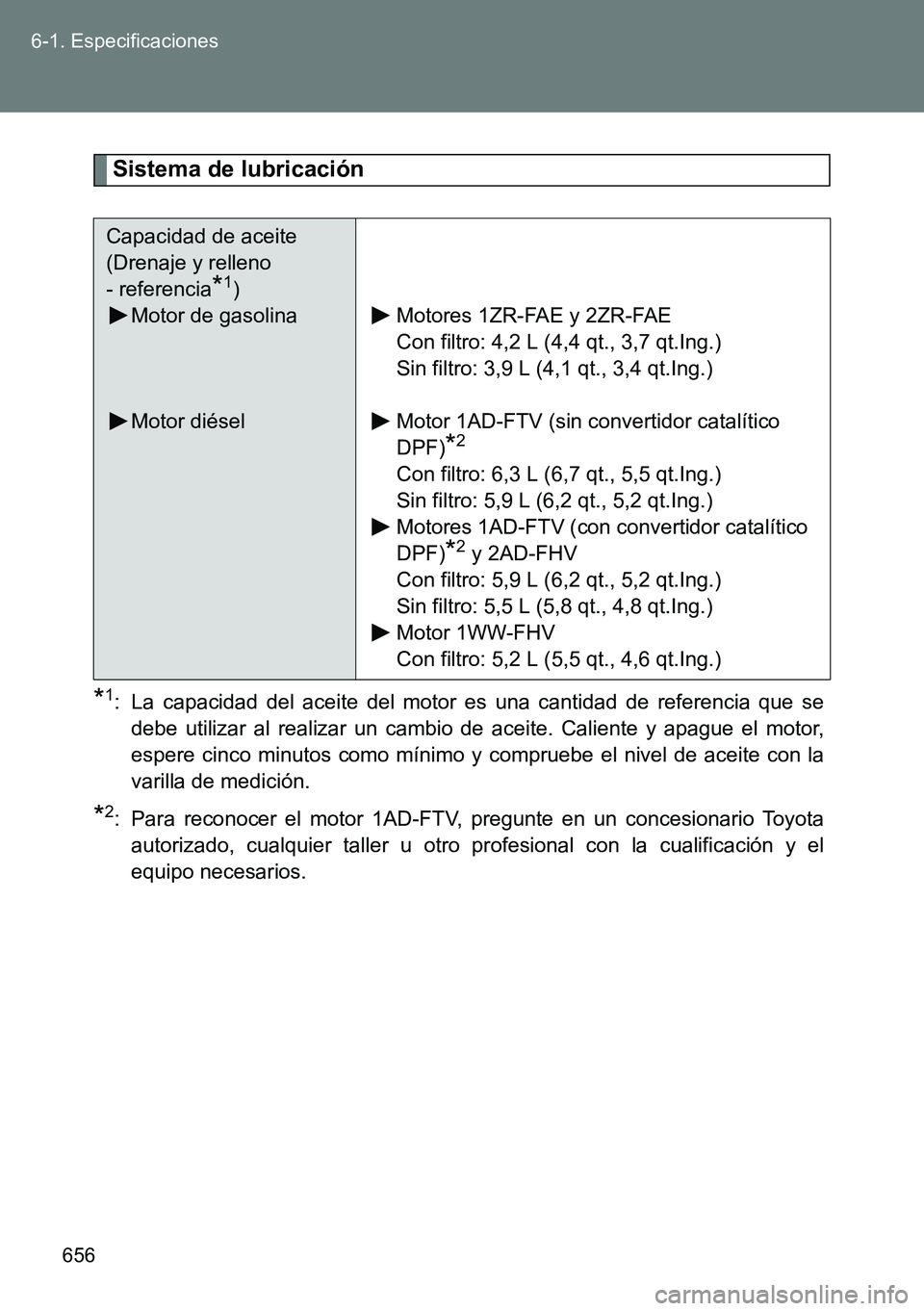

Sistema de lubricación
*1: La capacidad del aceite del motor es una cantidad de referencia que se
debe utilizar al realizar un cambio de aceite. Caliente y apague el motor,
espere cinco minutos como mínimo y compruebe el nivel de aceite con la
varilla de medición.
*2: Para reconocer el motor 1AD-FTV, pregunte en un concesionario Toyota
autorizado, cualquier taller u otro profesional con la cualificación y el
equipo necesarios.
Capacidad de aceite
(Drenaje y relleno
- referencia
*1)
Motor de gasolina
Motor diéselMotores 1ZR-FAE y 2ZR-FAE
Con filtro: 4,2 L (4,4 qt., 3,7 qt.Ing.)
Sin filtro: 3,9 L (4,1 qt., 3,4 qt.Ing.)
Motor 1AD-FTV (sin convertidor catalítico
DPF)
*2
Con filtro: 6,3 L (6,7 qt., 5,5 qt.Ing.)
Sin filtro: 5,9 L (6,2 qt., 5,2 qt.Ing.)
Motores 1AD-FTV (con convertidor catalítico
DPF)
*2 y 2AD-FHV
Con filtro: 5,9 L (6,2 qt., 5,2 qt.Ing.)
Sin filtro: 5,5 L (5,8 qt., 4,8 qt.Ing.)
Motor 1WW-FHV
Con filtro: 5,2 L (5,5 qt., 4,6 qt.Ing.)

657 6-1. Especificaciones
6
Especificaciones del vehículo

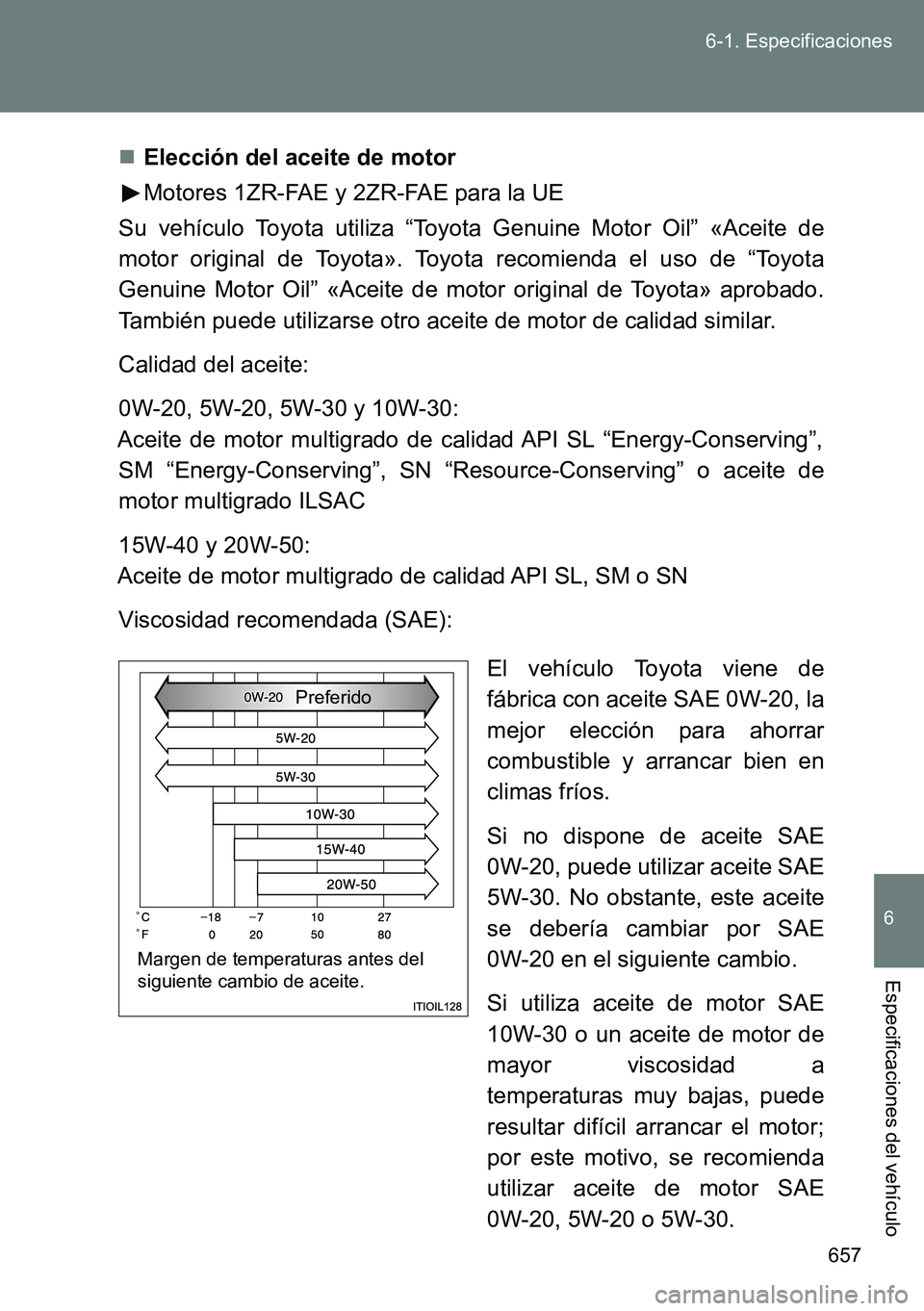

Elección del aceite de motor
Motores 1ZR-FAE y 2ZR-FAE para la UE
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” «Aceite de
motor original de Toyota». Toyota recomienda el uso de “Toyota
Genuine Motor Oil” «Aceite de motor original de Toyota» aprobado.
También puede utilizarse otro aceite de motor de calidad similar.
Calidad del aceite:
0W-20, 5W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de calidad API SL “Energy-Conserving”,
SM “Energy-Conserving”, SN “Resource-Conserving” o aceite de
motor multigrado ILSAC
15W-40 y 20W-50:
Aceite de motor multigrado de calidad API SL, SM o SN
Viscosidad recomendada (SAE):
El vehículo Toyota viene de
fábrica con aceite SAE 0W-20, la
mejor elección para ahorrar
combustible y arrancar bien en
climas fríos.
Si no dispone de aceite SAE
0W-20, puede utilizar aceite SAE
5W-30. No obstante, este aceite
se debería cambiar por SAE
0W-20 en el siguiente cambio.
Si utiliza aceite de motor SAE
10W-30 o un aceite de motor de
mayor viscosidad a
temperaturas muy bajas, puede
resultar difícil arrancar el motor;
por este motivo, se recomienda
utilizar aceite de motor SAE
0W-20, 5W-20 o 5W-30.
Margen de temperaturas antes del
siguiente cambio de aceite.Preferido

658 6-1. Especificaciones
Viscosidad del aceite (aquí se explica el 0W-20 a modo de ejemplo):
• El código 0W en 0W-20 indica que el aceite tiene una característica
que permite un buen arranque en frío. Los aceites con un valor bajo
delante de la W facilitan un mejor arranque del motor en climas fríos.
• El número 20 en 0W-20 indica la característica de viscosidad del aceite
cuando este alcanza una temperatura elevada. Los aceites con una
viscosidad más elevada (con un valor más alto) están indicados
cuando el vehículo funciona a velocidades altas o en condiciones de
carga extremas.
Cómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunas
latas de aceite para ayudarle a seleccionar el aceite que debe
utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE
SN” indica la calidad del aceite
según el American Petroleum
Institute (API).
Parte central: “SAE 0W-20” indica
el grado de viscosidad SAE.
Parte inferior: “Resource-
Conserving” significa que el
aceite tiene capacidad de ahorro
de combustible y que protege el
medio ambiente.
Marca de certificación ILSAC
La marca de certificación del
International Lubricant
Specification Advisory Committee
(ILSAC) aparece en la parte
delantera del recipiente.

659 6-1. Especificaciones
6
Especificaciones del vehículo

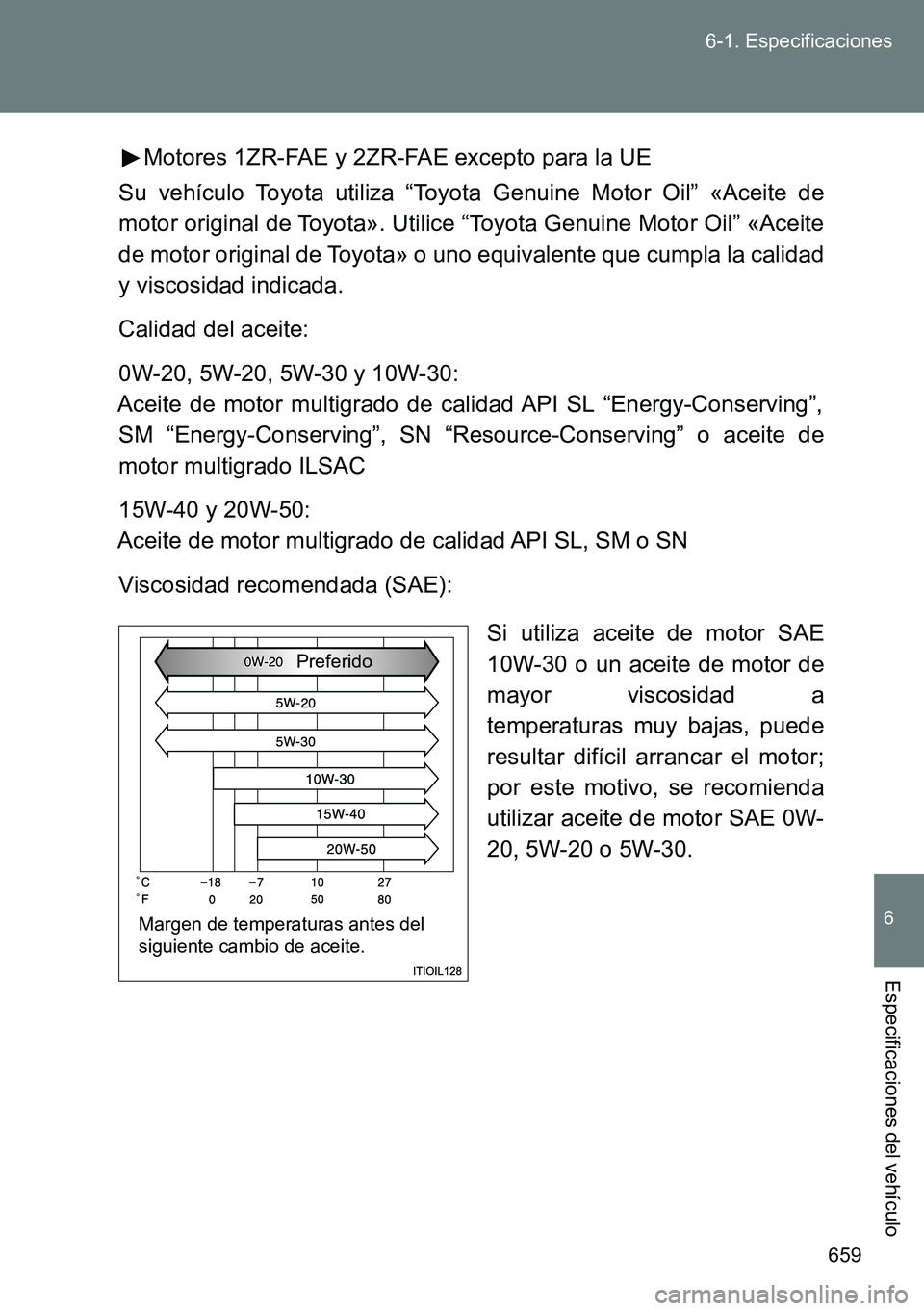

Motores 1ZR-FAE y 2ZR-FAE excepto para la UE
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” «Aceite de
motor original de Toyota». Utilice “Toyota Genuine Motor Oil” «Aceite
de motor original de Toyota» o uno equivalente que cumpla la calidad
y viscosidad indicada.
Calidad del aceite:
0W-20, 5W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de calidad API SL “Energy-Conserving”,
SM “Energy-Conserving”, SN “Resource-Conserving” o aceite de
motor multigrado ILSAC
15W-40 y 20W-50:
Aceite de motor multigrado de calidad API SL, SM o SN
Viscosidad recomendada (SAE):
Si utiliza aceite de motor SAE
10W-30 o un aceite de motor de
mayor viscosidad a
temperaturas muy bajas, puede
resultar difícil arrancar el motor;
por este motivo, se recomienda
utilizar aceite de motor SAE 0W-
20, 5W-20 o 5W-30.
Margen de temperaturas antes del
siguiente cambio de aceite.Preferido

660 6-1. Especificaciones

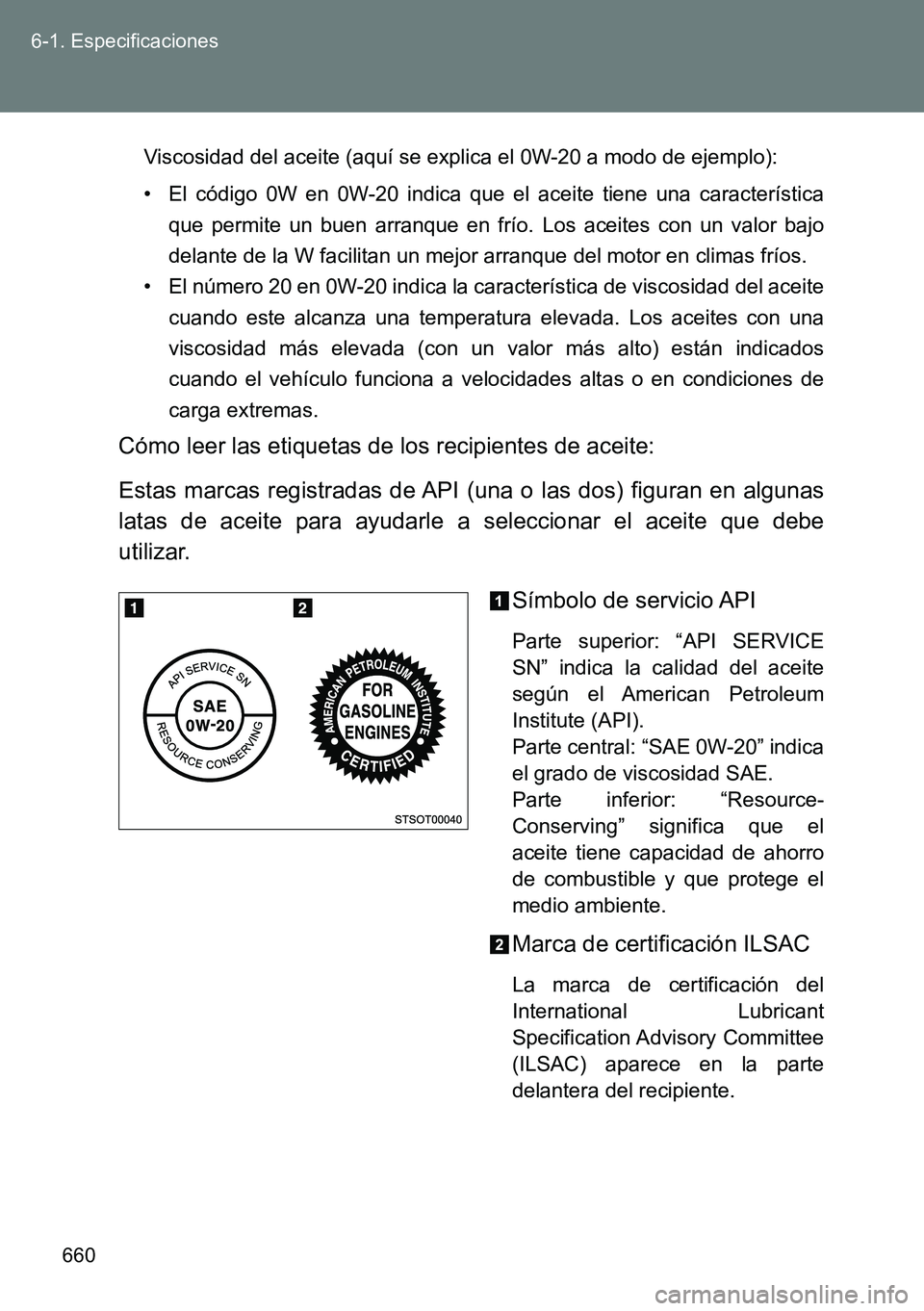

Viscosidad del aceite (aquí se explica el 0W-20 a modo de ejemplo):
• El código 0W en 0W-20 indica que el aceite tiene una característica
que permite un buen arranque en frío. Los aceites con un valor bajo
delante de la W facilitan un mejor arranque del motor en climas fríos.
• El número 20 en 0W-20 indica la característica de viscosidad del aceite
cuando este alcanza una temperatura elevada. Los aceites con una
viscosidad más elevada (con un valor más alto) están indicados
cuando el vehículo funciona a velocidades altas o en condiciones de
carga extremas.
Cómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunas
latas de aceite para ayudarle a seleccionar el aceite que debe
utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE
SN” indica la calidad del aceite
según el American Petroleum
Institute (API).
Parte central: “SAE 0W-20” indica
el grado de viscosidad SAE.
Parte inferior: “Resource-
Conserving” significa que el
aceite tiene capacidad de ahorro
de combustible y que protege el
medio ambiente.
Marca de certificación ILSAC
La marca de certificación del
International Lubricant
Specification Advisory Committee
(ILSAC) aparece en la parte
delantera del recipiente.
