TOYOTA VERSO 2016 Manuale de Empleo (in Spanish)

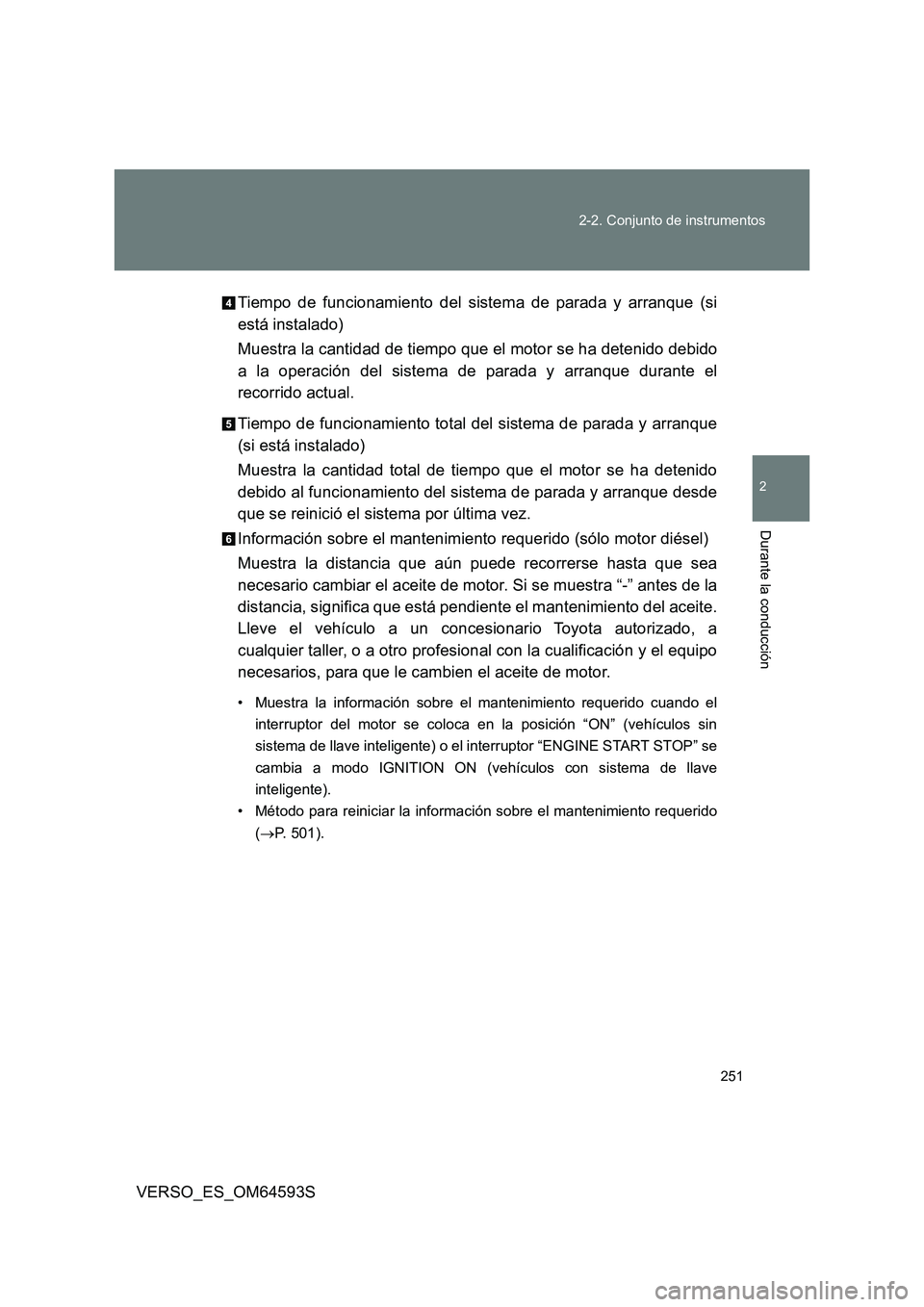

251
2-2. Conjunto de instrumentos
2
Durante la conducción
VERSO_ES_OM64593S
Tiempo de funcionamiento del sistema de parada y arranque (si
está instalado)
Muestra la cantidad de tiempo que el motor se ha detenido debido
a la operación del sistema de parada y arranque durante el
recorrido actual.
Tiempo de funcionamiento total del sistema de parada y arranque
(si está instalado)
Muestra la cantidad total de tiempo que el motor se ha detenido
debido al funcionamiento del sistema de parada y arranque desde
que se reinició el sistema por última vez.
Información sobre el mantenimiento requerido (sólo motor diésel)
Muestra la distancia que aún puede recorrerse hasta que sea
necesario cambiar el aceite de motor. Si se muestra “-” antes de la
distancia, significa que está pendiente el mantenimiento del aceite.
Lleve el vehículo a un concesionario Toyota autorizado, a
cualquier taller, o a otro profesional con la cualificación y el equipo
necesarios, para que le cambien el aceite de motor.
• Muestra la información sobre el mantenimiento requerido cuando el
interruptor del motor se coloca en la posición “ON” (vehículos sin
sistema de llave inteligente) o el interruptor “ENGINE START STOP” se
cambia a modo IGNITION ON (vehículos con sistema de llave
inteligente).
• Método para reiniciar la información sobre el mantenimiento requerido
( P. 5 0 1 ) .

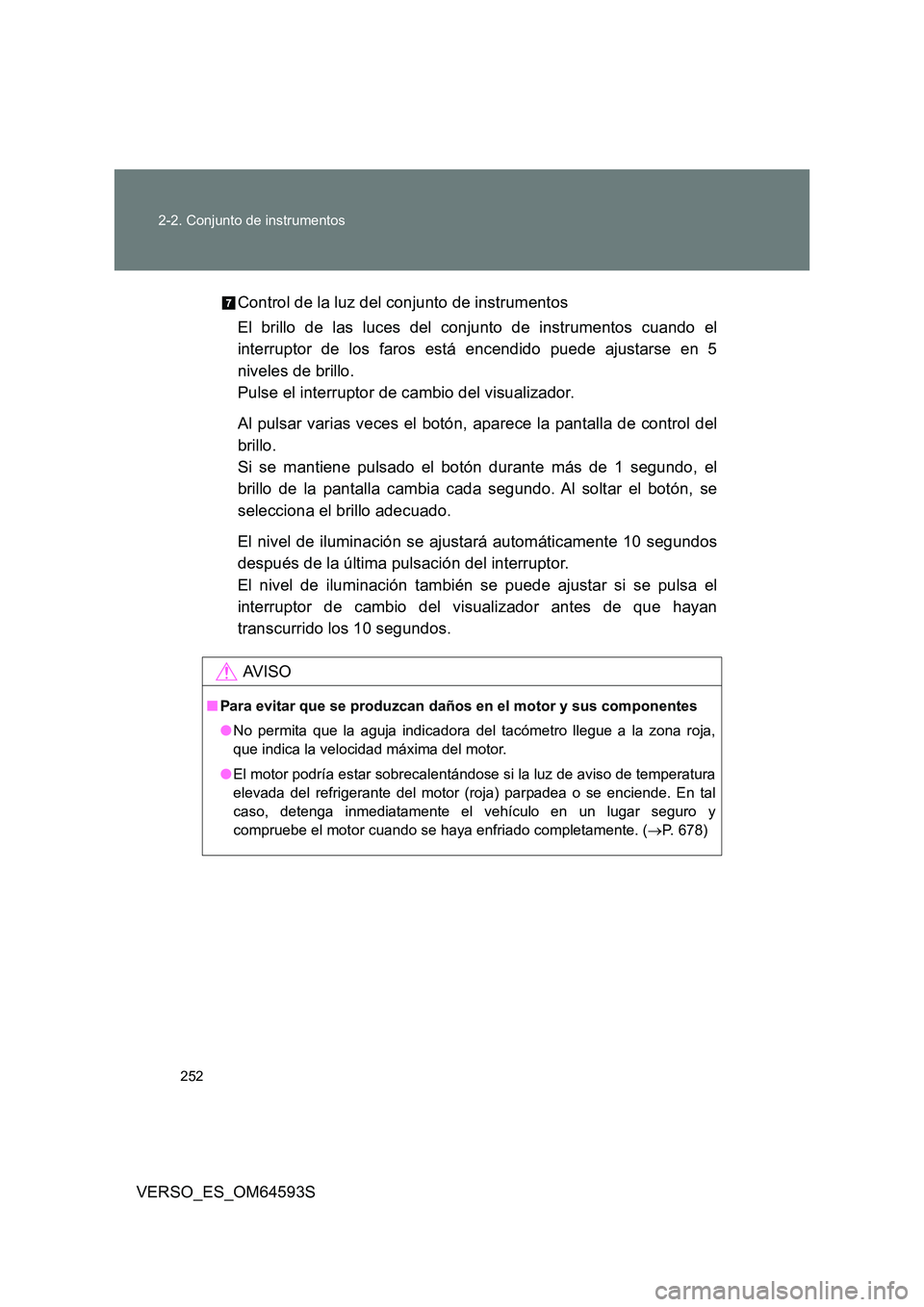

252
2-2. Conjunto de instrumentos
VERSO_ES_OM64593S
Control de la luz del conjunto de instrumentos
El brillo de las luces del conjunto de instrumentos cuando el
interruptor de los faros está encendido puede ajustarse en 5
niveles de brillo.
Pulse el interruptor de cambio del visualizador.
Al pulsar varias veces el botón, aparece la pantalla de control del
brillo.
Si se mantiene pulsado el botón durante más de 1 segundo, el
brillo de la pantalla cambia cada segundo. Al soltar el botón, se
selecciona el brillo adecuado.
El nivel de iluminación se ajustará automáticamente 10 segundos
después de la última pulsación del interruptor.
El nivel de iluminación también se puede ajustar si se pulsa el
interruptor de cambio del visualizador antes de que hayan
transcurrido los 10 segundos.
AV I S O
■ Para evitar que se produzcan daños en el motor y sus componentes
● No permita que la aguja indicadora del tacómetro llegue a la zona roja,
que indica la velocidad máxima del motor.
● El motor podría estar sobrecalentándose si la luz de aviso de temperatura
elevada del refrigerante del motor (roja) parpadea o se enciende. En tal
caso, detenga inmediatamente el vehículo en un lugar seguro y
compruebe el motor cuando se haya enfriado completamente. ( P. 6 7 8 )

253
2-2. Conjunto de instrumentos
2
Durante la conducción
VERSO_ES_OM64593S

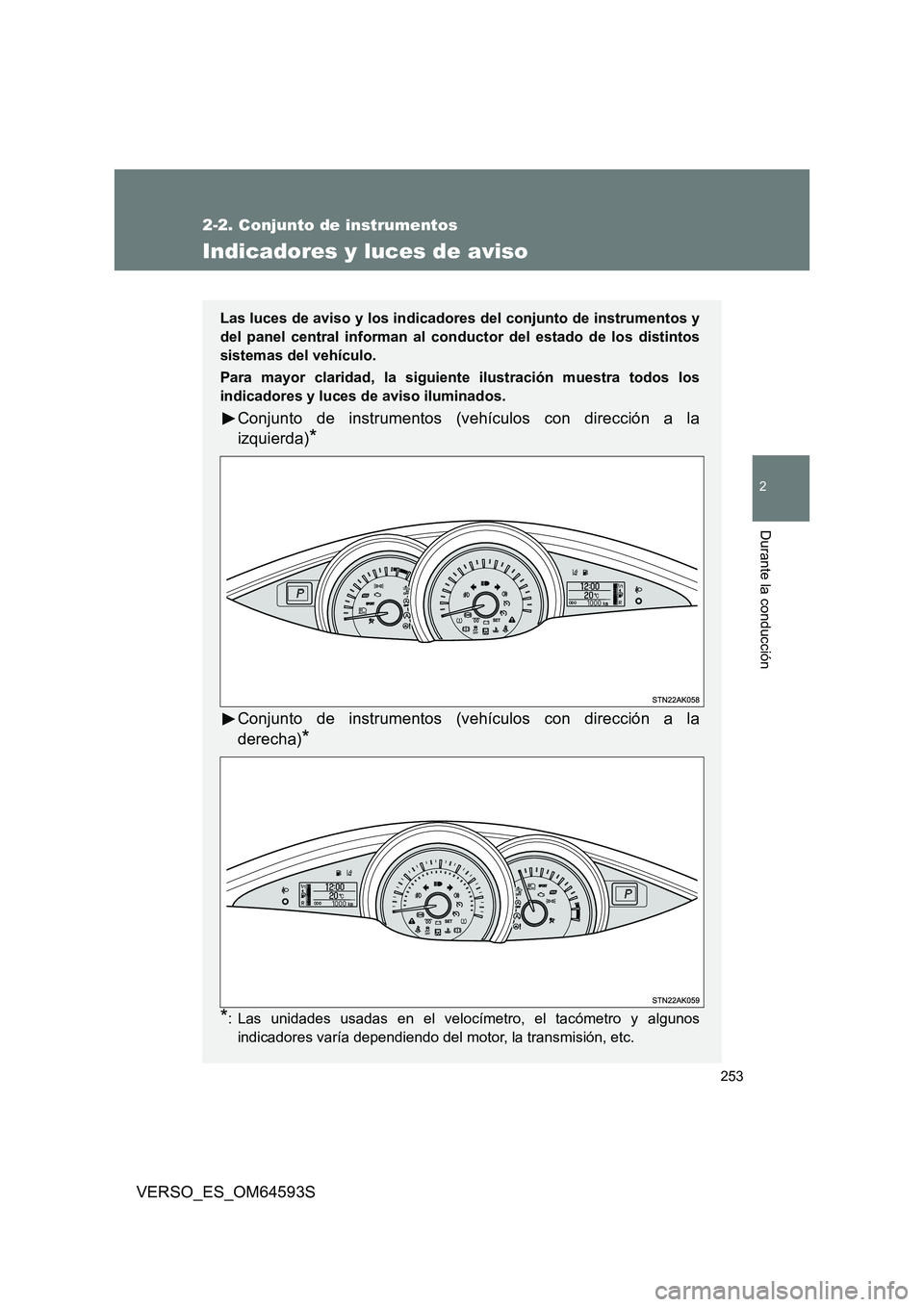

Indicadores y luces de aviso
Las luces de aviso y los indicadores del conjunto de instrumentos y
del panel central informan al con ductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguient e ilustración muestra todos los
indicadores y luces de aviso iluminados.
Conjunto de instrumentos (vehículos con dirección a la
izquierda)*
Conjunto de instrumentos (vehículos con dirección a la
derecha)*
*: Las unidades usadas en el velocímetro, el tacómetro y algunos
indicadores varía dependiendo del motor, la transmisión, etc.

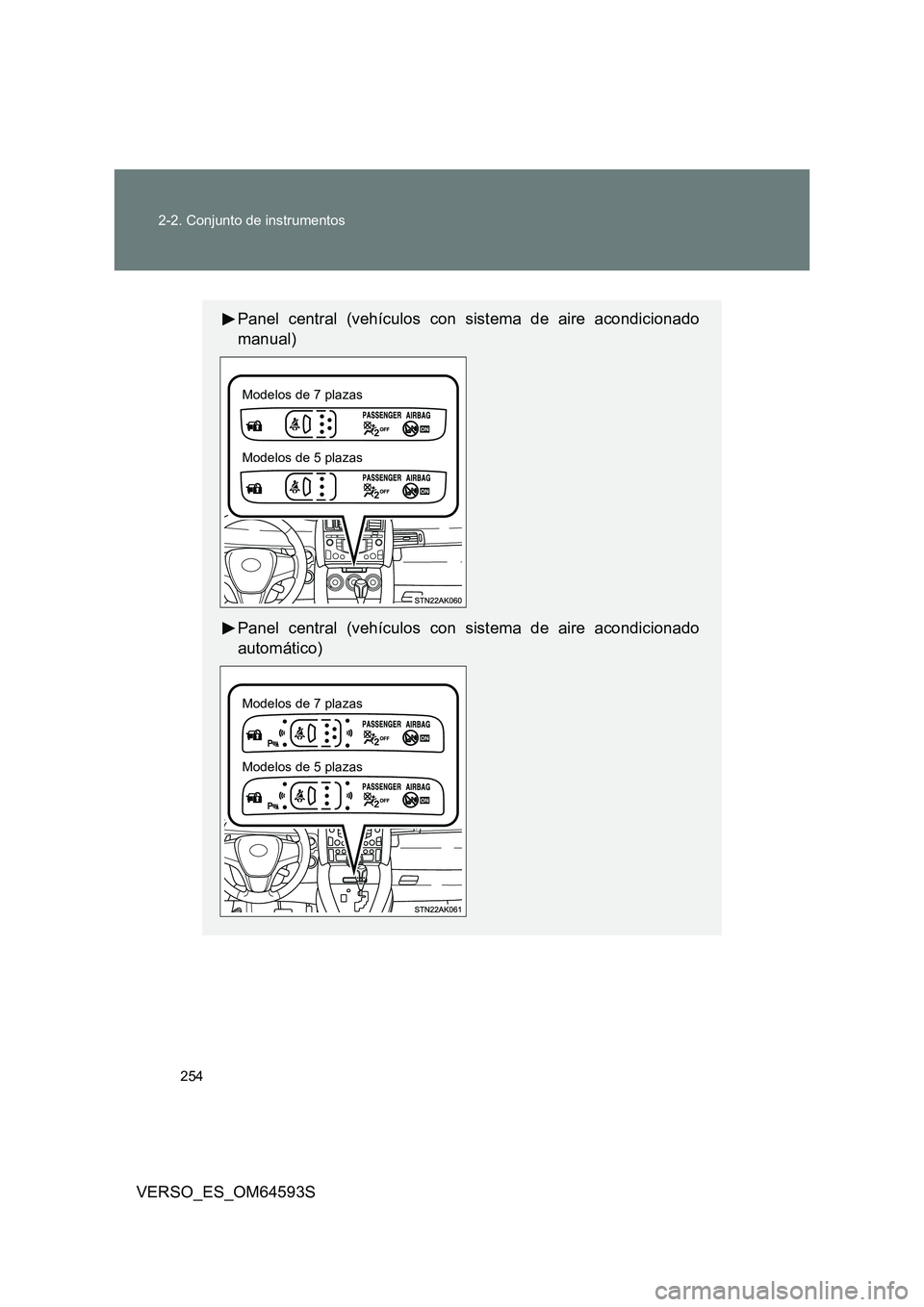

254
2-2. Conjunto de instrumentos
VERSO_ES_OM64593S
Panel central (vehículos con sistema de aire acondicionado
manual)
Panel central (vehículos con sistema de aire acondicionado
automático)
Modelos de 7 plazas
Modelos de 5 plazas
Modelos de 7 plazas
Modelos de 5 plazas

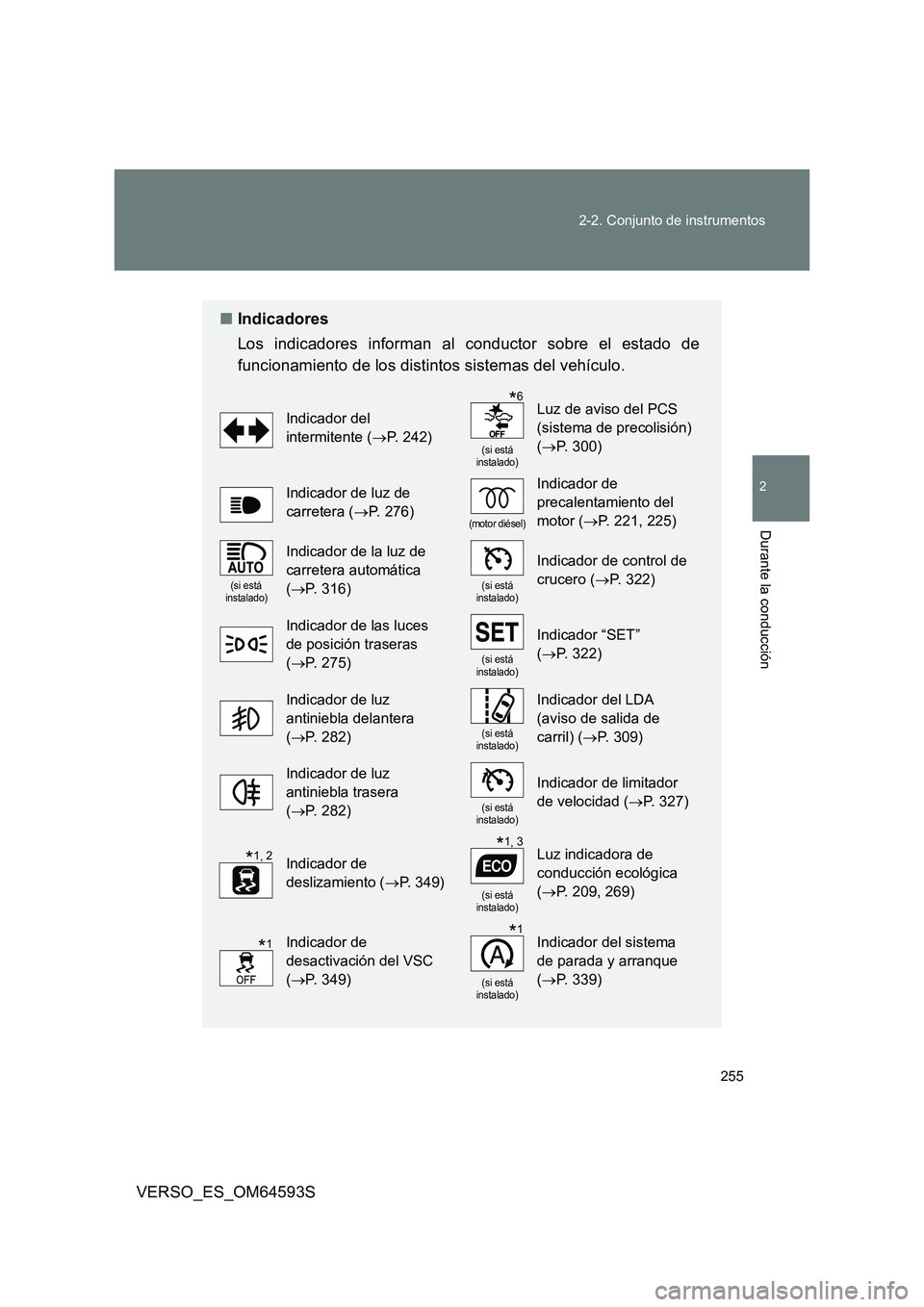

255
2-2. Conjunto de instrumentos
2
Durante la conducción
VERSO_ES_OM64593S
■ Indicadores
Los indicadores informan al conductor sobre el estado de
funcionamiento de los distintos sistemas del vehículo.
Indicador del
intermitente ( P. 242)(si está instalado)
Luz de aviso del PCS
(sistema de precolisión)
( P. 300)
Indicador de luz de
carretera ( P. 276)(motor diésel)
Indicador de
precalentamiento del
motor ( P. 221, 225)
(si está instalado)
Indicador de la luz de
carretera automática
( P. 3 1 6 )(si está instalado)
Indicador de control de
crucero ( P. 322)
Indicador de las luces
de posición traseras
( P. 2 7 5 ) (si está instalado)
Indicador “SET”
( P. 322)
Indicador de luz
antiniebla delantera
( P. 2 8 2 )(si está instalado)
Indicador del LDA
(aviso de salida de
carril) ( P. 309)
Indicador de luz
antiniebla trasera
( P. 2 8 2 )(si está instalado)
Indicador de limitador
de velocidad ( P. 327)
Indicador de
deslizamiento ( P. 349)(si está instalado)
Luz indicadora de
conducción ecológica
( P. 209, 269)
Indicador de
desactivación del VSC
( P. 3 4 9 )(si está instalado)
Indicador del sistema
de parada y arranque
( P. 339)
*6
*1, 2*1, 3
*1*1

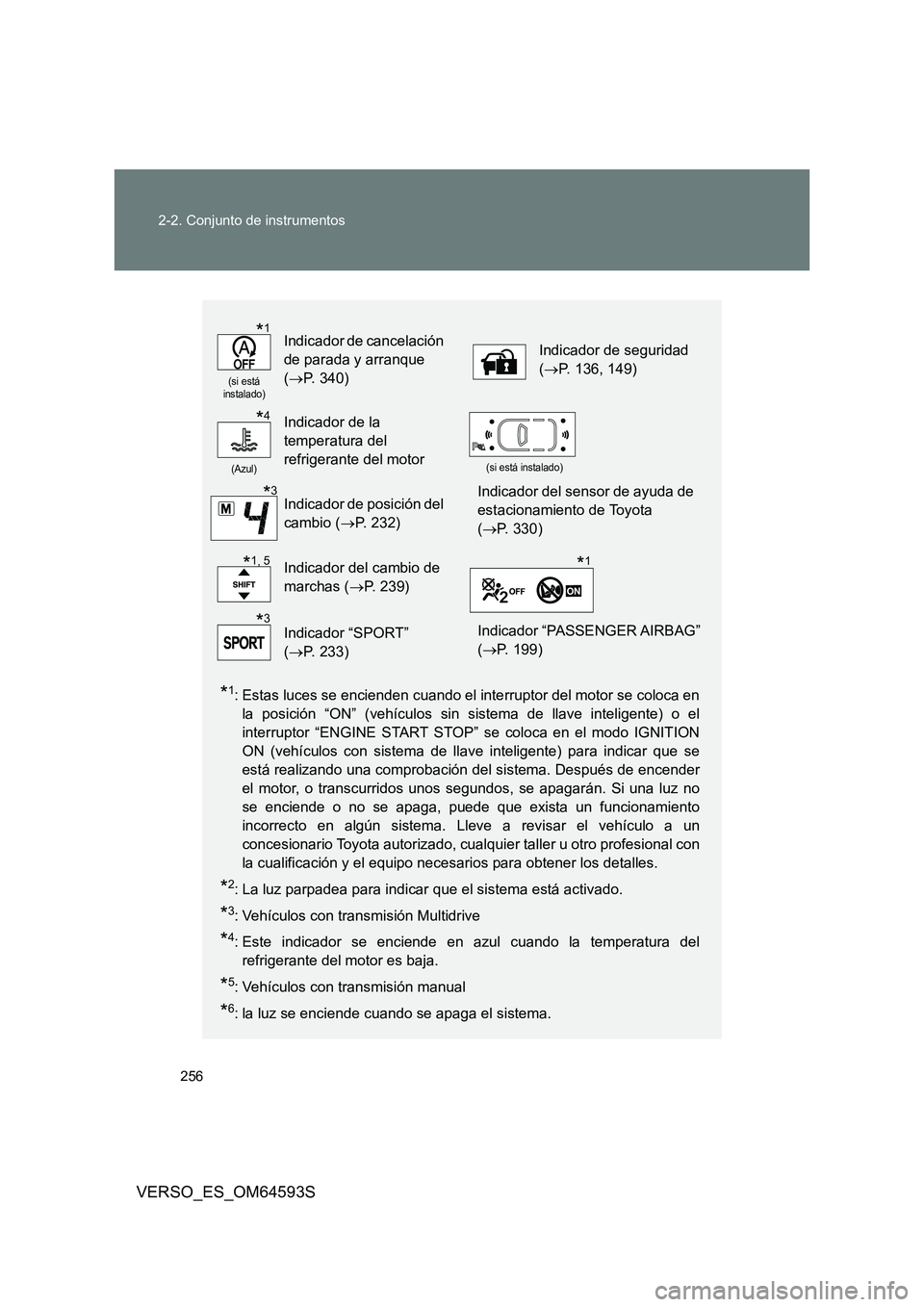

256
2-2. Conjunto de instrumentos
VERSO_ES_OM64593S
*1: Estas luces se encienden cuando el interruptor del motor se coloca en
la posición “ON” (vehículos sin sistema de llave inteligente) o el
interruptor “ENGINE START STOP” se coloca en el modo IGNITION
ON (vehículos con sistema de llave inteligente) para indicar que se
está realizando una comprobación del sistema. Después de encender
el motor, o transcurridos unos segundos, se apagarán. Si una luz no
se enciende o no se apaga, puede que exista un funcionamiento
incorrecto en algún sistema. Lleve a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con
la cualificación y el equipo necesarios para obtener los detalles.
*2: La luz parpadea para indicar que el sistema está activado.
*3: Vehículos con transmisión Multidrive
*4: Este indicador se enciende en azul cuando la temperatura del
refrigerante del motor es baja.
*5: Vehículos con transmisión manual
*6: la luz se enciende cuando se apaga el sistema.
(si está instalado)
Indicador de cancelación
de parada y arranque
( P. 340)
Indicador de seguridad
( P. 136, 149)
(Azul)
Indicador de la
temperatura del
refrigerante del motor(si está instalado)
Indicador de posición del
cambio ( P. 232)
Indicador del sensor de ayuda de
estacionamiento de Toyota
( P. 330)
Indicador del cambio de
marchas ( P. 239)
Indicador “PASSENGER AIRBAG”
( P. 199)
Indicador “SPORT”
( P. 233)
*1
*4
*3
*1, 5*1
*3

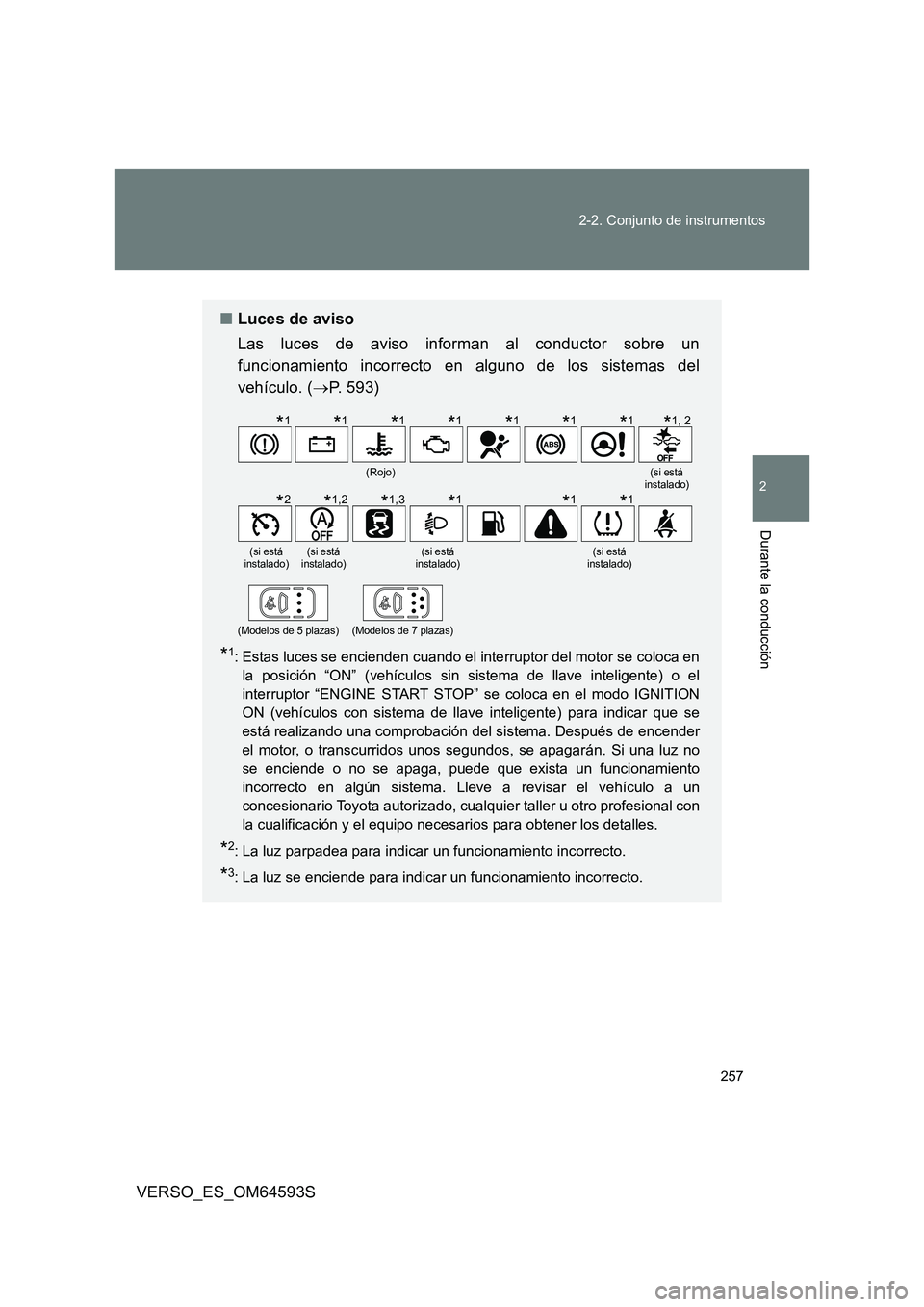

257
2-2. Conjunto de instrumentos
2
Durante la conducción
VERSO_ES_OM64593S
■ Luces de aviso
Las luces de aviso informan al conductor sobre un
funcionamiento incorrecto en alguno de los sistemas del
vehículo. ( P. 593)
*1: Estas luces se encienden cuando el interruptor del motor se coloca en
la posición “ON” (vehículos sin sistema de llave inteligente) o el
interruptor “ENGINE START STOP” se coloca en el modo IGNITION
ON (vehículos con sistema de llave inteligente) para indicar que se
está realizando una comprobación del sistema. Después de encender
el motor, o transcurridos unos segundos, se apagarán. Si una luz no
se enciende o no se apaga, puede que exista un funcionamiento
incorrecto en algún sistema. Lleve a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con
la cualificación y el equipo necesarios para obtener los detalles.
*2: La luz parpadea para indicar un funcionamiento incorrecto.
*3: La luz se enciende para indicar un funcionamiento incorrecto.
(Rojo)(si está instalado)
(si está instalado)(si está instalado)(si está instalado)(si está instalado)
(Modelos de 5 plazas)(Modelos de 7 plazas)
*1*1*1*1*1*1*1*1, 2
*2*1,2*1,3*1*1*1

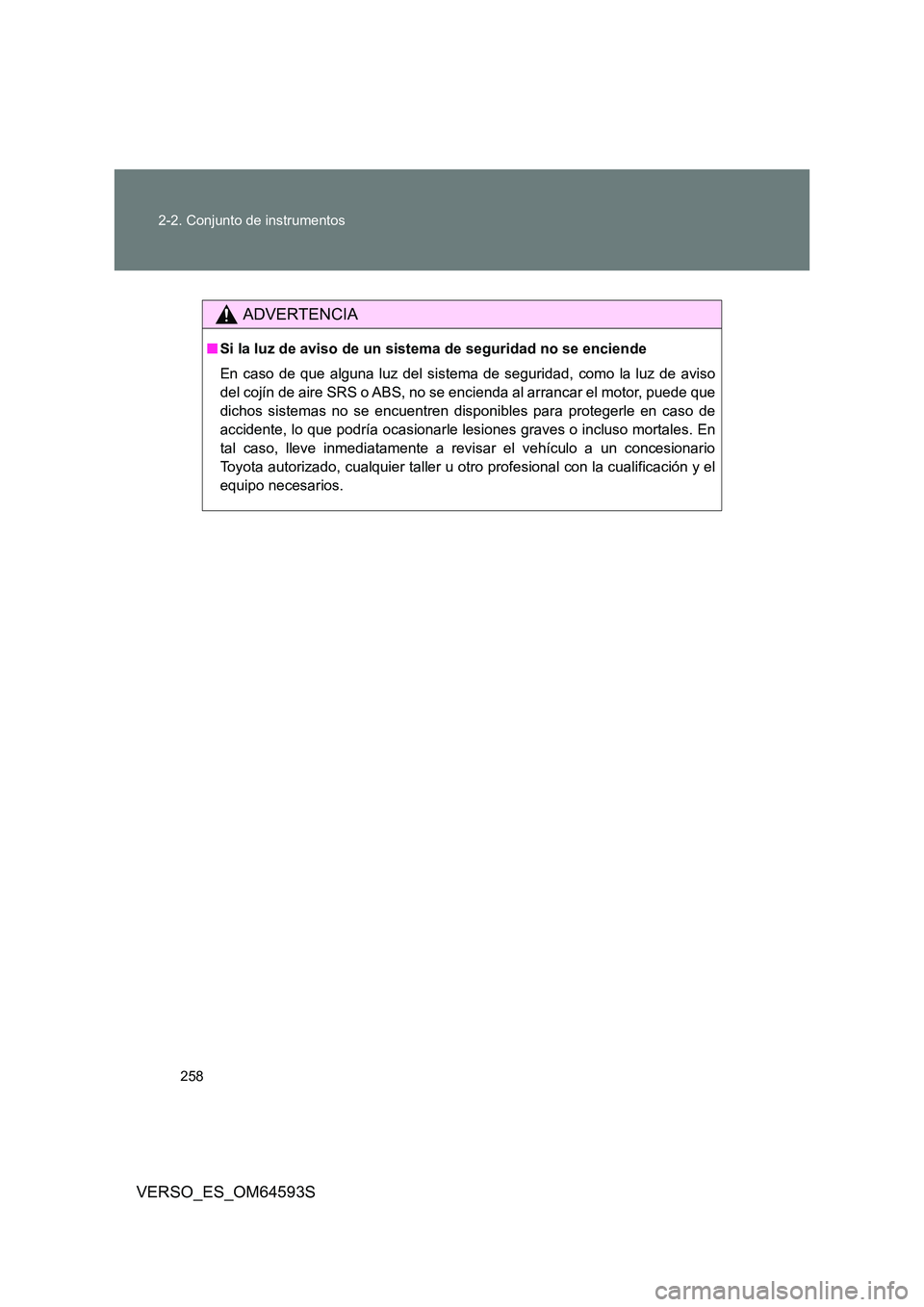

258
2-2. Conjunto de instrumentos
VERSO_ES_OM64593S
ADVERTENCIA
■ Si la luz de aviso de un sistema de seguridad no se enciende
En caso de que alguna luz del sistema de seguridad, como la luz de aviso
del cojín de aire SRS o ABS, no se encienda al arrancar el motor, puede que
dichos sistemas no se encuentren disponibles para protegerle en caso de
accidente, lo que podría ocasionarle lesiones graves o incluso mortales. En
tal caso, lleve inmediatamente a revisar el vehículo a un concesionario
Toyota autorizado, cualquier taller u otro profesional con la cualificación y el
equipo necesarios.

259
2-2. Conjunto de instrumentos
2
Durante la conducción
VERSO_ES_OM64593S
Visualizador de información múltiple
El visualizador de información múltiple presenta al conductor
distintos datos relativos a la conducción.
● Información del viaje
( P. 260)
Muestra la autonomía de
conducción, el consumo de
combustible y demás
información relacionada con el
viaje.
● Fecha (P. 260)
Muestra la fecha y la ajusta.
●Visualizador de la
temperatura exterior
( P. 260)
Muestra la temperatura
exterior.
● Mensajes de advertencia
( P. 606)
Aparecen de forma automática
cuando se produce un
funcionamiento incorrecto en
uno de los sistemas del
vehículo.

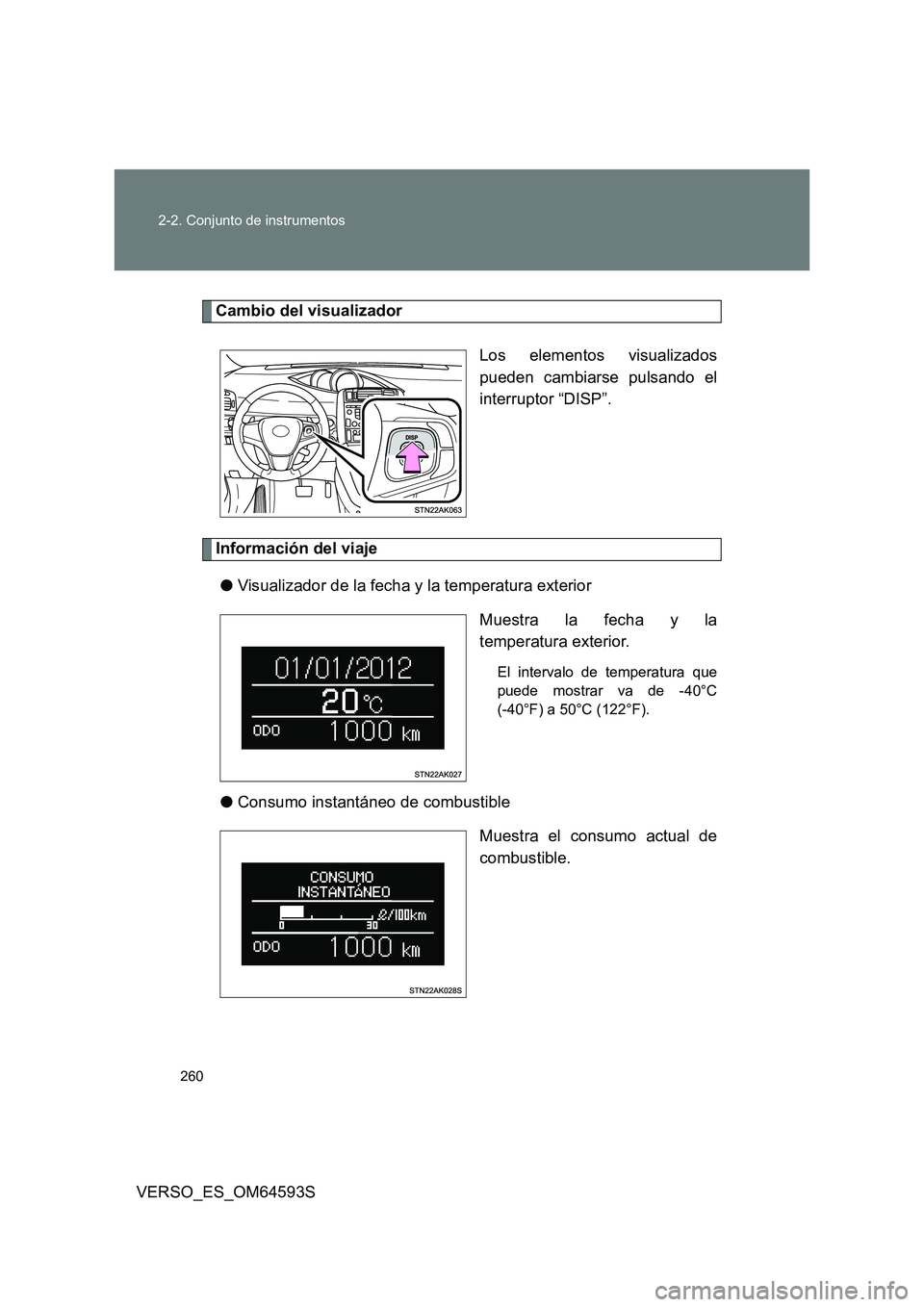

260
2-2. Conjunto de instrumentos
VERSO_ES_OM64593S
Cambio del visualizador
Los elementos visualizados
pueden cambiarse pulsando el
interruptor “DISP”.
Información del viaje
● Visualizador de la fecha y la temperatura exterior
Muestra la fecha y la
temperatura exterior.
El intervalo de temperatura que
puede mostrar va de -40°C
(-40°F) a 50°C (122°F).
● Consumo instantáneo de combustible
Muestra el consumo actual de
combustible.
