TOYOTA VERSO 2016 Manuale de Empleo (in Spanish)

701
6-1. Especificaciones
6
VERSO_ES_OM64593S
Especificaciones del vehículo
Sistema de refrigeración
Capacidad
(Referencia)
Motor 1ZR-FAE
Para Grecia y Chipre
6,3 L (6,7 qt., 5,5 qt.Ing.)
Otros
5,6 L (5,9 qt., 4,9 qt.Ing.)
Motor 2ZR-FAE
Transmisión manual
Para Grecia y Chipre:
6,3 L (6,7 qt., 5,5 qt.Ing.)
Otros:
5,6 L (5,9 qt., 4,9 qt.Ing.)
Multidrive
6,2 L (6,6 qt., 5,5 qt. Ing.)
Motor 1WW
Con calefacción eléctrica
7,3 L (7,7 qt., 6,4 qt.Ing.)
Sin calefacción eléctrica
7,0 L (7,4 qt., 6,2 qt.Ing.)
Tipo de
refrigerante
Motores 1ZR-FAE y
2ZR-FAE
Utilice cualquiera de los siguientes.
• “Toyota Super Long Life Coolant”
«Refrigerante de duración extralarga
de Toyota»
• Un refrigerante de etilenglicol de
calidad similar o superior sin silicato,
amina, nitrato ni borato y con
tecnología de ácido orgánico de
larga duración
No utilice sólo agua corriente.

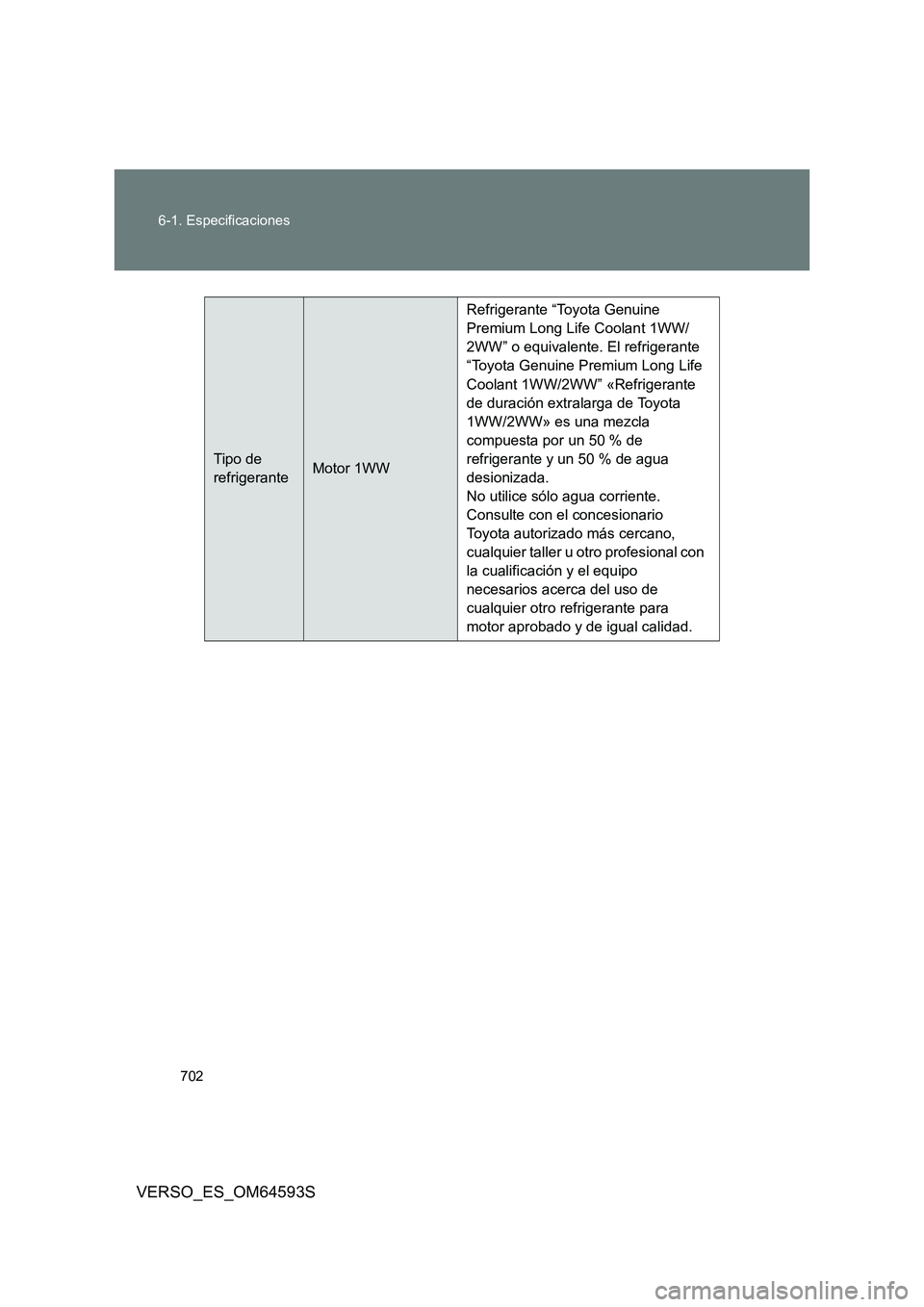

702
6-1. Especificaciones
VERSO_ES_OM64593S
Tipo de
refrigeranteMotor 1WW
Refrigerante “Toyota Genuine
Premium Long Life Coolant 1WW/
2WW” o equivalente. El refrigerante
“Toyota Genuine Premium Long Life
Coolant 1WW/2WW” «Refrigerante
de duración extralarga de Toyota
1WW/2WW» es una mezcla
compuesta por un 50 % de
refrigerante y un 50 % de agua
desionizada.
No utilice sólo agua corriente.
Consulte con el concesionario
Toyota autorizado más cercano,
cualquier taller u otro profesional con
la cualificación y el equipo
necesarios acerca del uso de
cualquier otro refrigerante para
motor aprobado y de igual calidad.

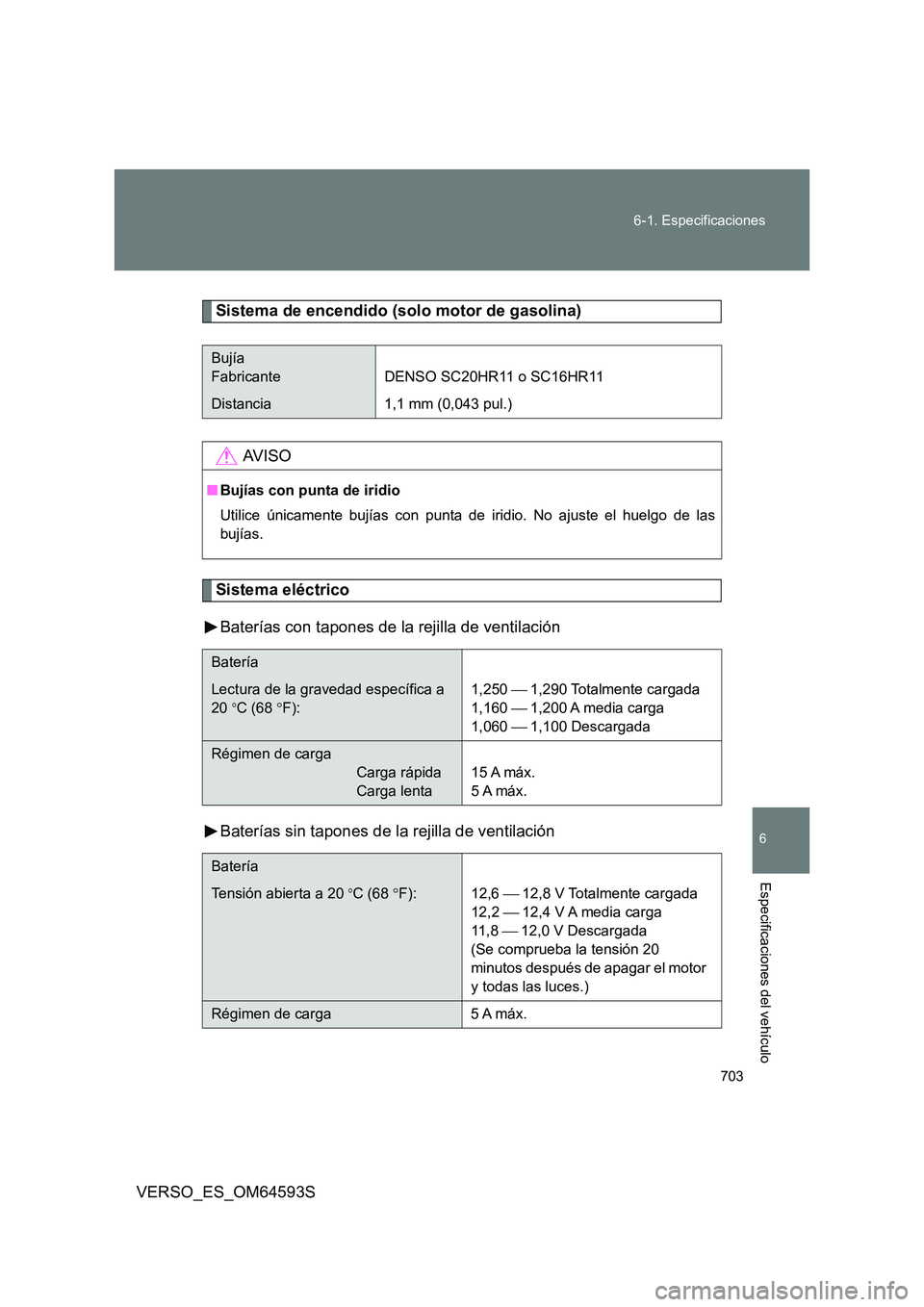

703
6-1. Especificaciones
6
VERSO_ES_OM64593S
Especificaciones del vehículo
Sistema de encendido (solo motor de gasolina)
Sistema eléctrico
Baterías con tapones de la rejilla de ventilación
Baterías sin tapones de la rejilla de ventilación
Bujía
Fabricante DENSO SC20HR11 o SC16HR11
Distancia 1,1 mm (0,043 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el huelgo de las
bujías.
Batería
Lectura de la gravedad específica a
20 C (68 F):
1,250 1,290 Totalmente cargada
1,160 1,200 A media carga
1,060 1,100 Descargada
Régimen de carga
Carga rápida
Carga lenta
15 A máx.
5 A máx.
Batería
Tensión abierta a 20 C (68 F): 12,6 12,8 V Totalmente cargada
12,2 12,4 V A media carga
11 , 8 12,0 V Descargada
(Se comprueba la tensión 20
minutos después de apagar el motor
y todas las luces.)
Régimen de carga 5 A máx.

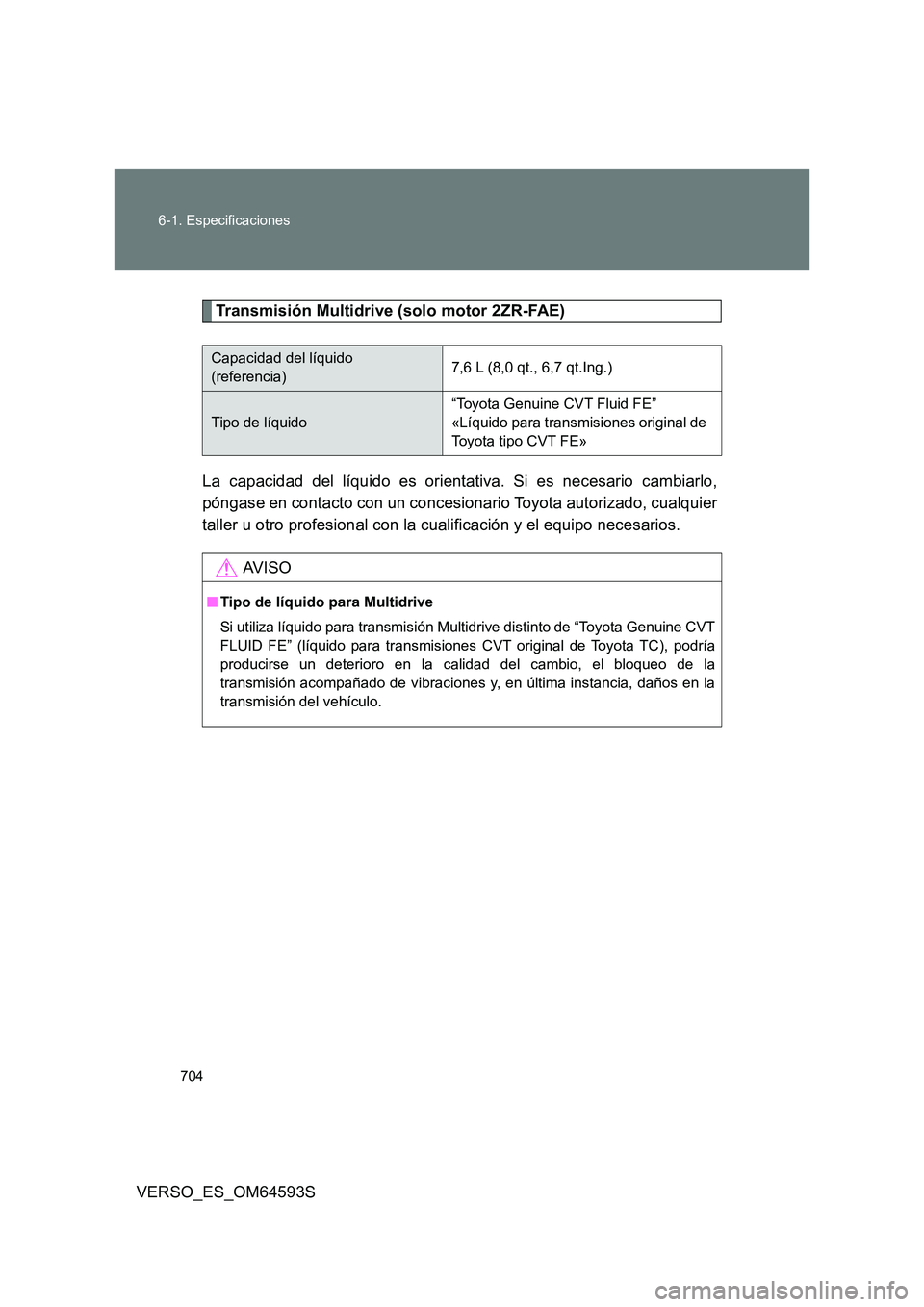

704
6-1. Especificaciones
VERSO_ES_OM64593S
Transmisión Multidrive (solo motor 2ZR-FAE)
La capacidad del líquido es orientativa. Si es necesario cambiarlo,
póngase en contacto con un concesionario Toyota autorizado, cualquier
taller u otro profesional con la cualificación y el equipo necesarios.
Capacidad del líquido
(referencia)7,6 L (8,0 qt., 6,7 qt.Ing.)
Tipo de líquido
“Toyota Genuine CVT Fluid FE”
«Líquido para transmisiones original de
Toyota tipo CVT FE»
AV I S O
■ Tipo de líquido para Multidrive
Si utiliza líquido para transmisión Multidrive distinto de “Toyota Genuine CVT
FLUID FE” (líquido para transmisiones CVT original de Toyota TC), podría
producirse un deterioro en la calidad del cambio, el bloqueo de la
transmisión acompañado de vibraciones y, en última instancia, daños en la
transmisión del vehículo.

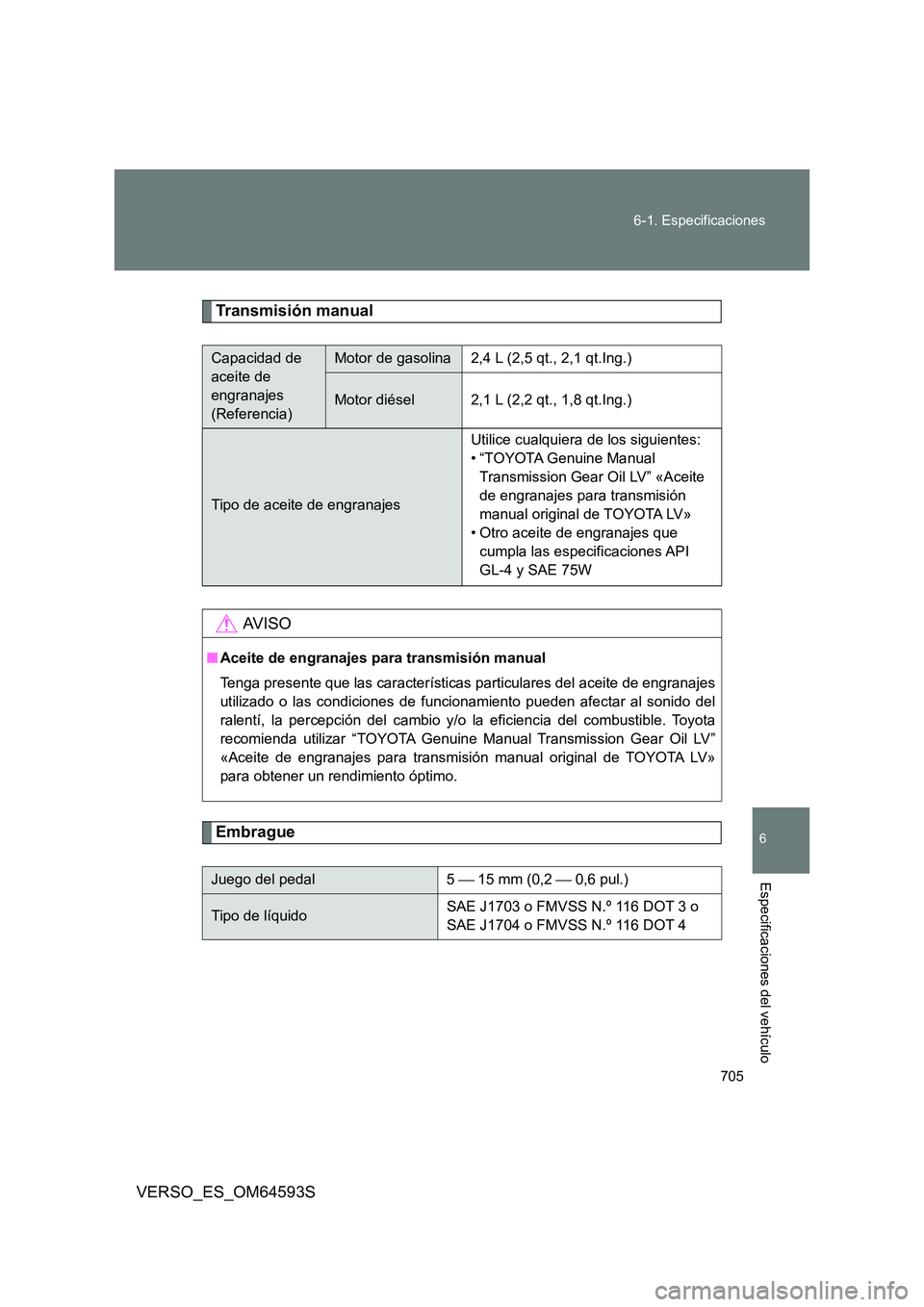

705
6-1. Especificaciones
6
VERSO_ES_OM64593S
Especificaciones del vehículo
Transmisión manual
Embrague
Capacidad de
aceite de
engranajes
(Referencia)
Motor de gasolina2,4 L (2,5 qt., 2,1 qt.Ing.)
Motor diésel2,1 L (2,2 qt., 1,8 qt.Ing.)
Tipo de aceite de engranajes
Utilice cualquiera de los siguientes:
• “TOYOTA Genuine Manual
Transmission Gear Oil LV” «Aceite
de engranajes para transmisión
manual original de TOYOTA LV»
• Otro aceite de engranajes que
cumpla las especificaciones API
GL-4 y SAE 75W
AV I S O
■ Aceite de engranajes para transmisión manual
Tenga presente que las características particulares del aceite de engranajes
utilizado o las condiciones de funcionamiento pueden afectar al sonido del
ralentí, la percepción del cambio y/o la eficiencia del combustible. Toyota
recomienda utilizar “TOYOTA Genuine Manual Transmission Gear Oil LV”
«Aceite de engranajes para transmisión manual original de TOYOTA LV»
para obtener un rendimiento óptimo.
Juego del pedal 5  15 mm (0,2  0,6 pul.)
Tipo de líquido SAE J1703 o FMVSS N.º 116 DOT 3 o
SAE J1704 o FMVSS N.º 116 DOT 4

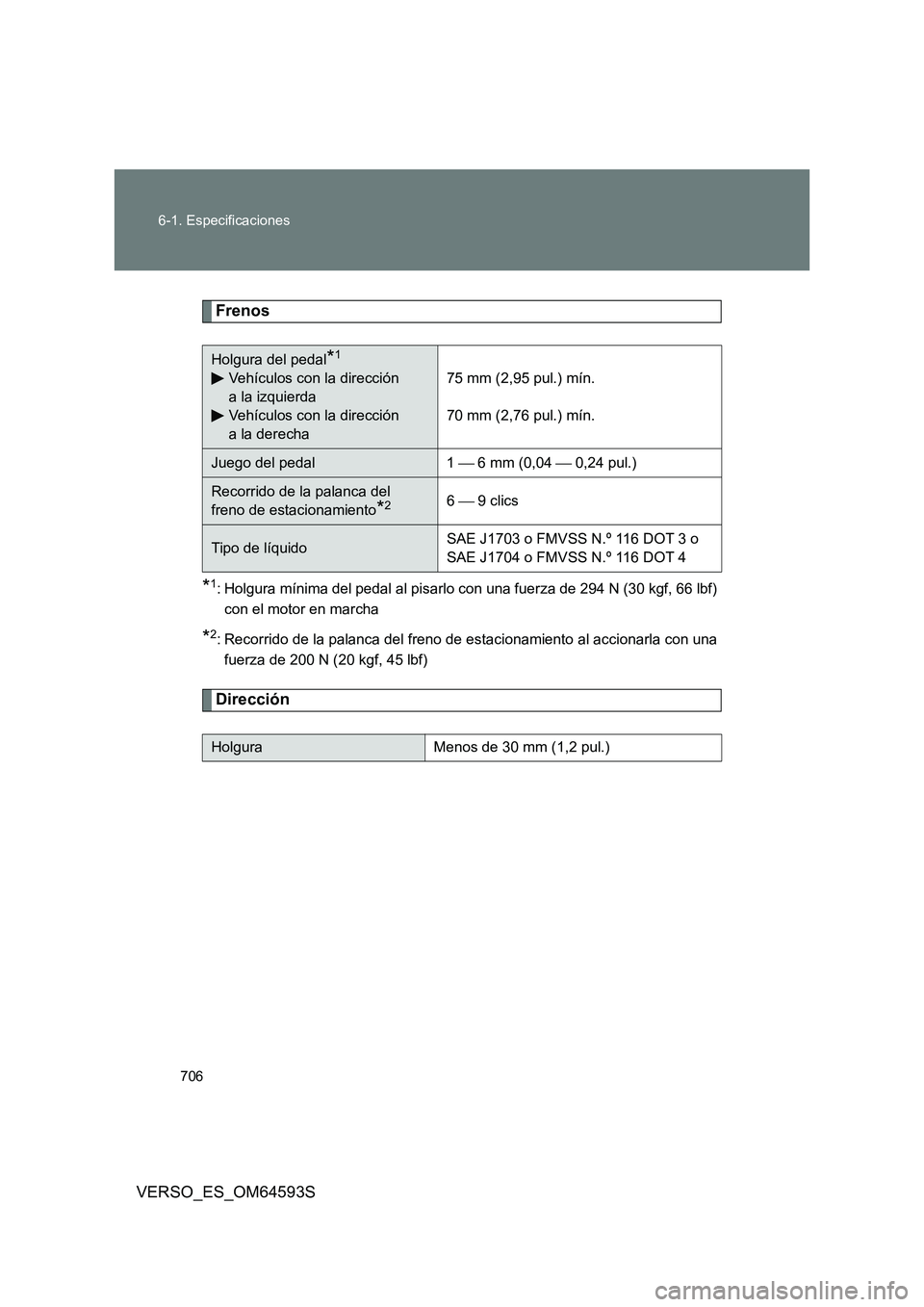

706
6-1. Especificaciones
VERSO_ES_OM64593S
Frenos
*1: Holgura mínima del pedal al pisarlo con una fuerza de 294 N (30 kgf, 66 lbf)
con el motor en marcha
*2: Recorrido de la palanca del freno de estacionamiento al accionarla con una
fuerza de 200 N (20 kgf, 45 lbf)
Dirección
Holgura del pedal*1
Vehículos con la dirección
a la izquierda
Vehículos con la dirección
a la derecha
75 mm (2,95 pul.) mín.
70 mm (2,76 pul.) mín.
Juego del pedal 1  6 mm (0,04  0,24 pul.)
Recorrido de la palanca del
freno de estacionamiento*26  9 clics
Tipo de líquido SAE J1703 o FMVSS N.º 116 DOT 3 o
SAE J1704 o FMVSS N.º 116 DOT 4
HolguraMenos de 30 mm (1,2 pul.)

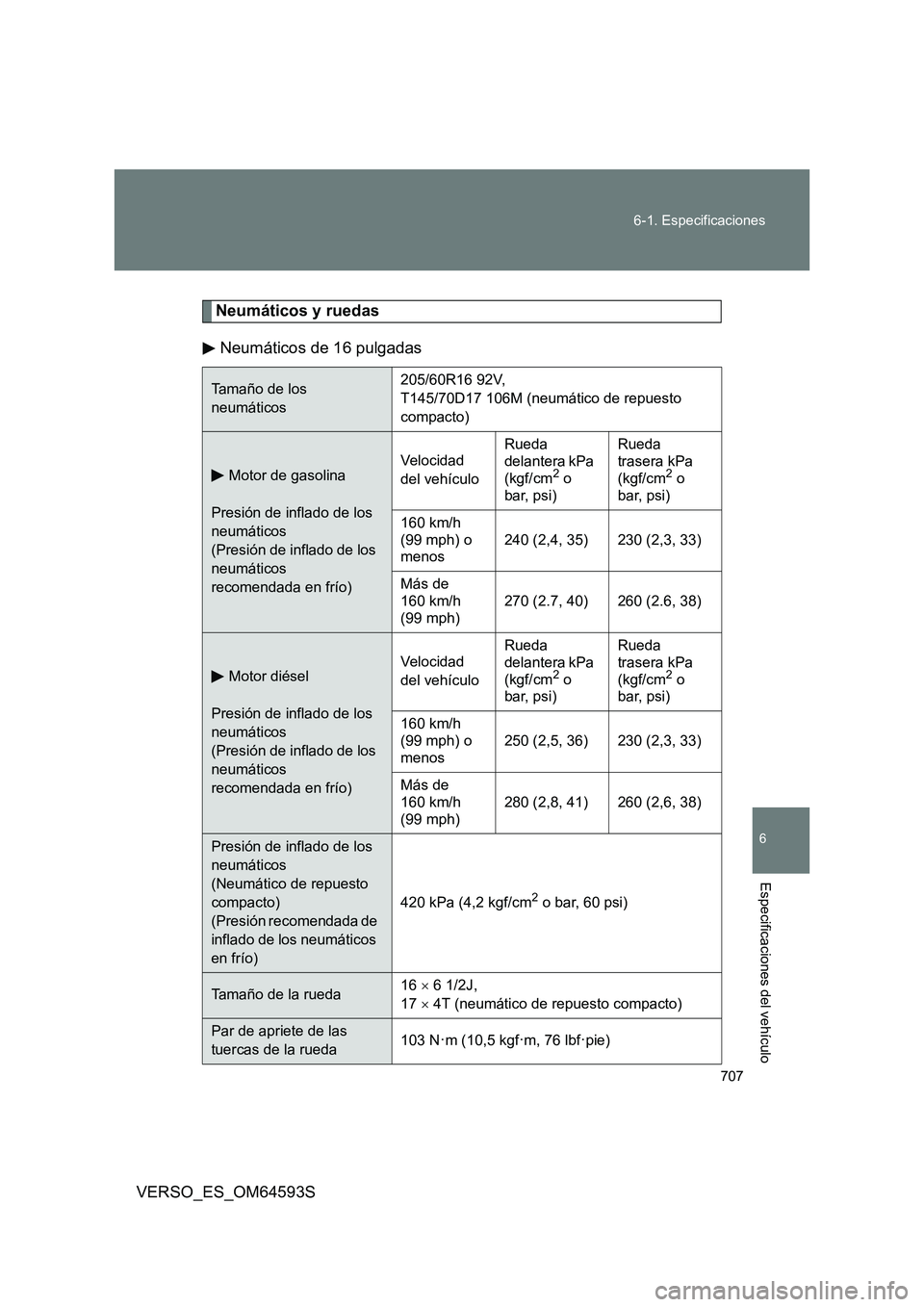

707
6-1. Especificaciones
6
VERSO_ES_OM64593S
Especificaciones del vehículo
Neumáticos y ruedas
Neumáticos de 16 pulgadas
Tamaño de los
neumáticos
205/60R16 92V,
T145/70D17 106M (neumático de repuesto
compacto)
Motor de gasolina
Presión de inflado de los
neumáticos
(Presión de inflado de los
neumáticos
recomendada en frío)
Velocidad
del vehículo
Rueda
delantera kPa
(kgf/cm2 o
bar, psi)
Rueda
trasera kPa
(kgf/cm2 o
bar, psi)
160 km/h
(99 mph) o
menos
240 (2,4, 35) 230 (2,3, 33)
Más de
160 km/h
(99 mph)
270 (2.7, 40) 260 (2.6, 38)
Motor diésel
Presión de inflado de los
neumáticos
(Presión de inflado de los
neumáticos
recomendada en frío)
Velocidad
del vehículo
Rueda
delantera kPa
(kgf/cm2 o
bar, psi)
Rueda
trasera kPa
(kgf/cm2 o
bar, psi)
160 km/h
(99 mph) o
menos
250 (2,5, 36) 230 (2,3, 33)
Más de
160 km/h
(99 mph)
280 (2,8, 41) 260 (2,6, 38)
Presión de inflado de los
neumáticos
(Neumático de repuesto
compacto)
(Presión recomendada de
inflado de los neumáticos
en frío)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Tamaño de la rueda 16  6 1/2J,
17  4T (neumático de repuesto compacto)
Par de apriete de las
tuercas de la rueda 103 N·m (10,5 kgf·m, 76 lbf·pie)

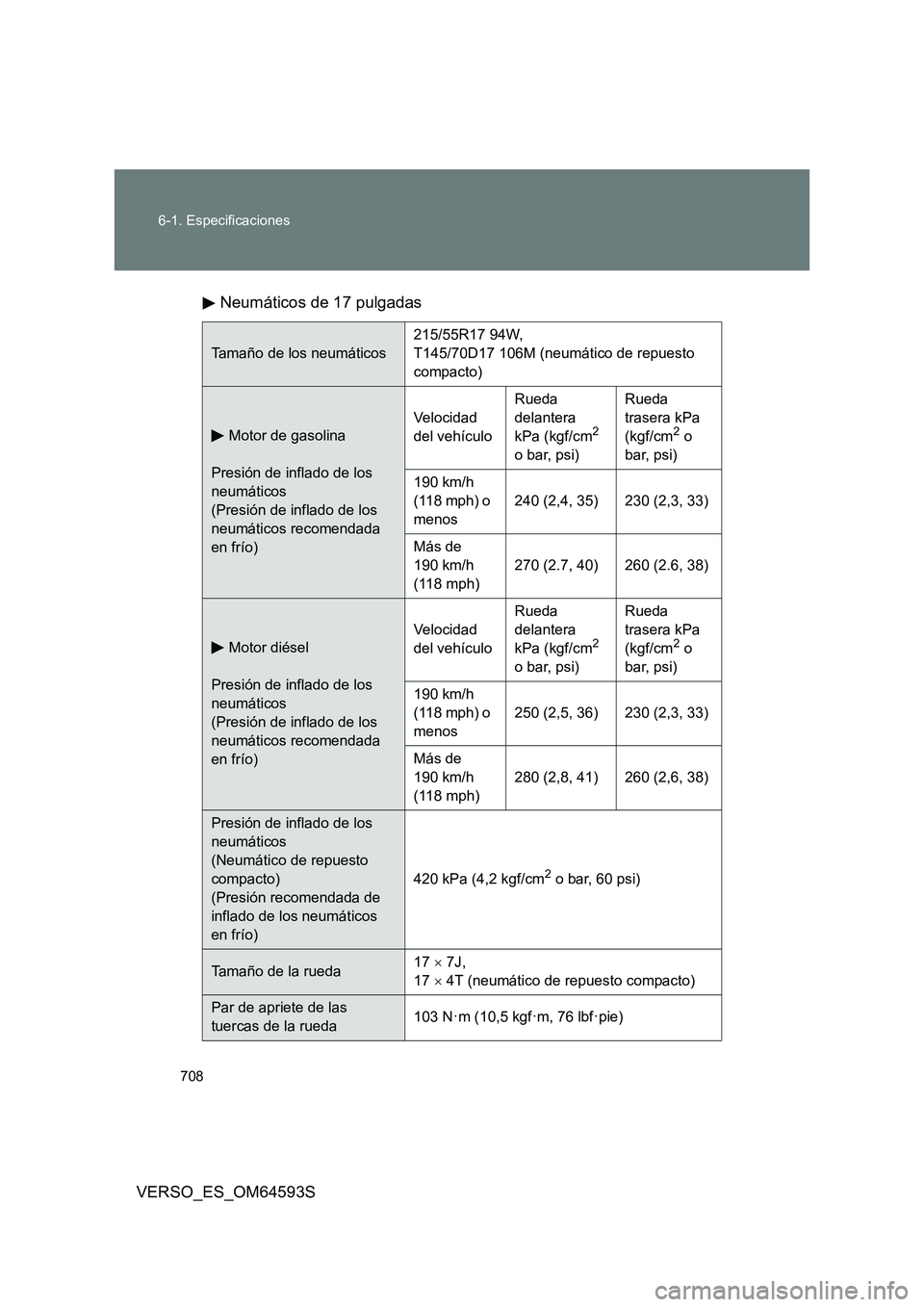

708
6-1. Especificaciones
VERSO_ES_OM64593S
Neumáticos de 17 pulgadas
Tamaño de los neumáticos
215/55R17 94W,
T145/70D17 106M (neumático de repuesto
compacto)
Motor de gasolina
Presión de inflado de los
neumáticos
(Presión de inflado de los
neumáticos recomendada
en frío)
Velocidad
del vehículo
Rueda
delantera
kPa (kgf/cm2
o bar, psi)
Rueda
trasera kPa
(kgf/cm2 o
bar, psi)
190 km/h
(118 mph) o
menos
240 (2,4, 35) 230 (2,3, 33)
Más de
190 km/h
(118 mph)
270 (2.7, 40) 260 (2.6, 38)
Motor diésel
Presión de inflado de los
neumáticos
(Presión de inflado de los
neumáticos recomendada
en frío)
Velocidad
del vehículo
Rueda
delantera
kPa (kgf/cm2
o bar, psi)
Rueda
trasera kPa
(kgf/cm2 o
bar, psi)
190 km/h
(118 mph) o
menos
250 (2,5, 36) 230 (2,3, 33)
Más de
190 km/h
(118 mph)
280 (2,8, 41) 260 (2,6, 38)
Presión de inflado de los
neumáticos
(Neumático de repuesto
compacto)
(Presión recomendada de
inflado de los neumáticos
en frío)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Tamaño de la rueda 17  7J,
17  4T (neumático de repuesto compacto)
Par de apriete de las
tuercas de la rueda 103 N·m (10,5 kgf·m, 76 lbf·pie)

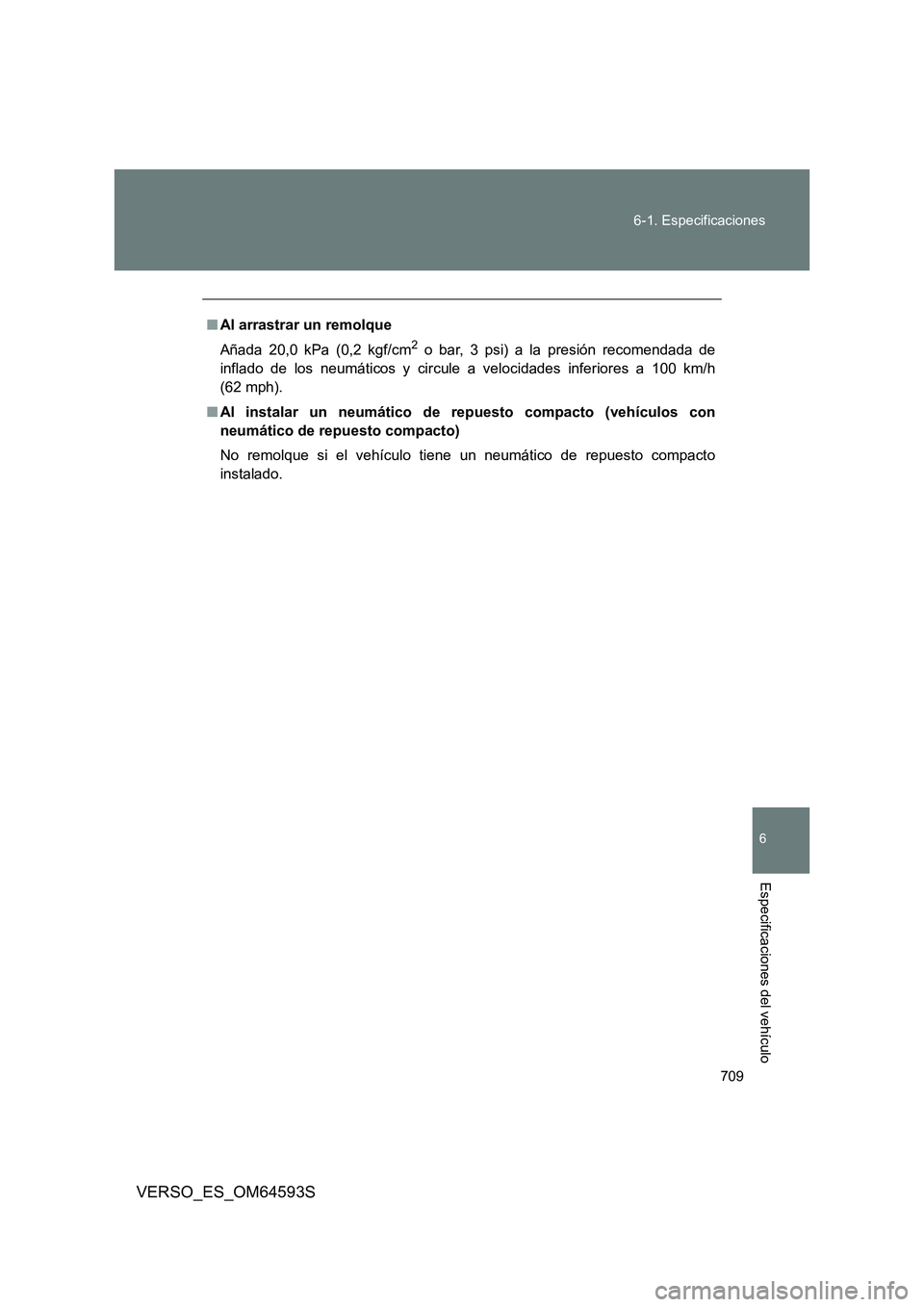

709
6-1. Especificaciones
6
VERSO_ES_OM64593S
Especificaciones del vehículo
■ Al arrastrar un remolque
Añada 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) a la presión recomendada de
inflado de los neumáticos y circule a velocidades inferiores a 100 km/h
(62 mph).
■ Al instalar un neumático de repuesto compacto (vehículos con
neumático de repuesto compacto)
No remolque si el vehículo tiene un neumático de repuesto compacto
instalado.

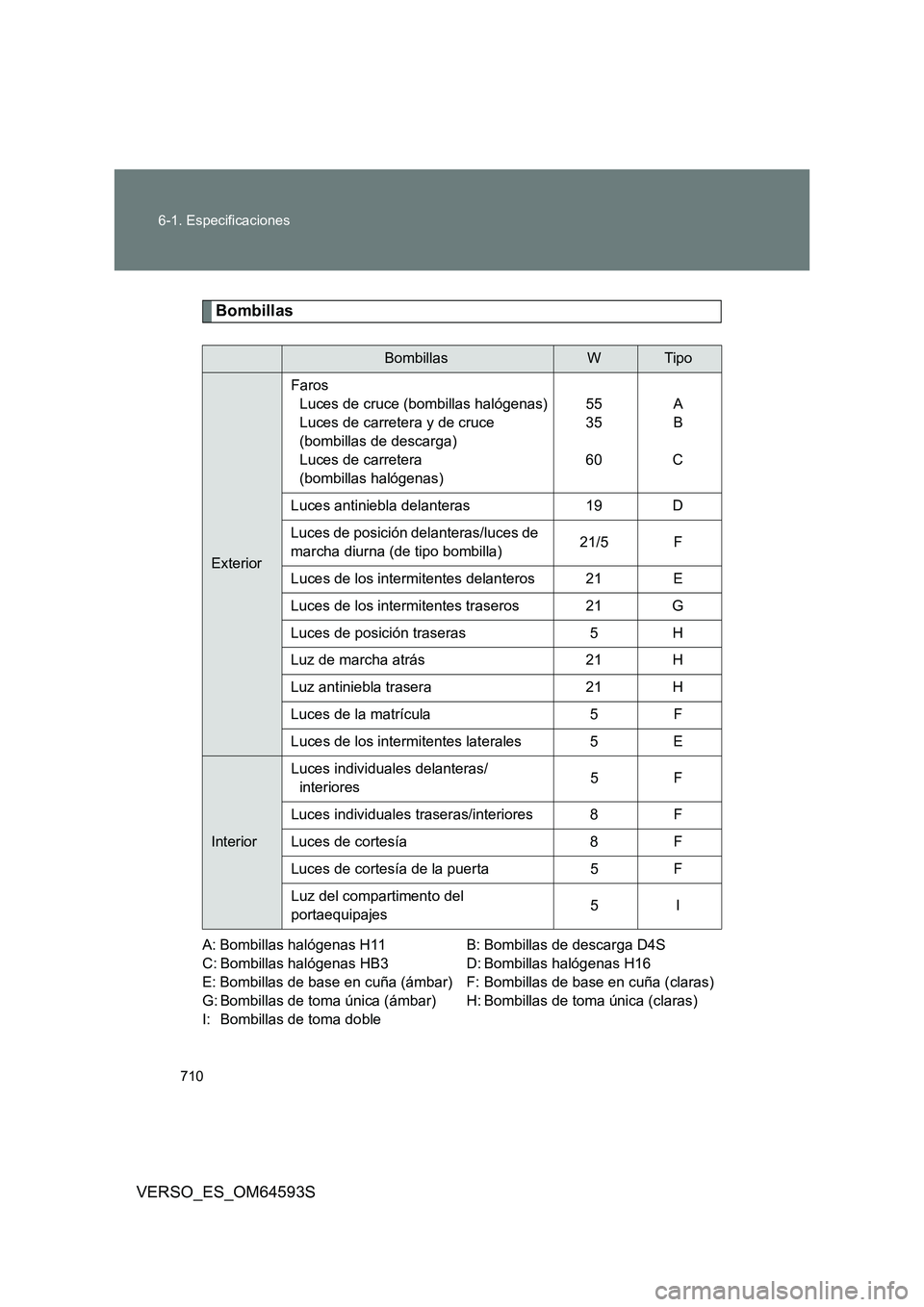

710
6-1. Especificaciones
VERSO_ES_OM64593S
Bombillas
A: Bombillas halógenas H11 B: Bombillas de descarga D4S
C: Bombillas halógenas HB3 D: Bombillas halógenas H16
E: Bombillas de base en cuña (ámbar) F: Bombillas de base en cuña (claras)
G: Bombillas de toma única (ámbar) H: Bombillas de toma única (claras)
I: Bombillas de toma doble
BombillasWTipo
Exterior
Faros
Luces de cruce (bombillas halógenas)
Luces de carretera y de cruce
(bombillas de descarga)
Luces de carretera
(bombillas halógenas)
55
35
60
A
B
C
Luces antiniebla delanteras 19 D
Luces de posición delanteras/luces de
marcha diurna (de tipo bombilla) 21/5 F
Luces de los intermitentes delanteros 21 E
Luces de los intermitentes traseros 21 G
Luces de posición traseras 5 H
Luz de marcha atrás 21 H
Luz antiniebla trasera 21 H
Luces de la matrícula 5 F
Luces de los intermitentes laterales 5 E
Interior
Luces individuales delanteras/
interiores 5F
Luces individuales traseras/interiores 8 F
Luces de cortesía 8 F
Luces de cortesía de la puerta 5 F
Luz del compartimento del
portaequipajes 5I
