OBSAHRejstřík
4
VERSO_EE_OM64590CZ
3-3. Používání osvětlení interiéru
Přehled osvětlení interiéru .. 388
• Hlavní spínač osobních/
vnitřních lampiček ............. 389
• Osobní/vnitřní lampičky .... 390
3-4. Používání úložných prostorů
Přehled úložných prostorů.. 392
• Odkládací schránka .......... 394
• Schránka v konzole .......... 395
• Stropní konzola................. 397
• Držáky nápojů................... 397
• Držáky lahví ...................... 399
•Příruční schránky.............. 400
3-5. Další vybavení interiéru
Sluneční clony .................... 402
Kosmetická zrcátka............. 403
Napájecí zásuvky................ 404
Vyhřívání sedadel ............... 406
Opěrky paží ........................ 408
Stolky předních opěradel .... 409
Zadní boční sluneční clony .. 411
Přídržná madla ................... 412
Podlahová rohož ................. 413
Vybavení zavazadlového
prostoru ............................ 4154-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla ............... 426
Čistění a ochrana
interiéru vozidla ................ 430
4-2. Údržba
Požadavky na údržbu......... 433
4-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí........................ 436
Kapota ................................ 440
Umístění podlahového
zvedáku............................ 442
Motorový prostor ................ 444
Pneumatiky ........................ 461
Tlak huštění pneumatik ...... 473
Kola .................................... 475
Filtr klimatizace .................. 478
Baterie klíče ....................... 481
Kontrola a výměna
pojistek ............................. 485
Žárovky .............................. 500
4Údržba a péče

218
2-1. Jízdní postupy
VERSO_EE_OM64590CZ

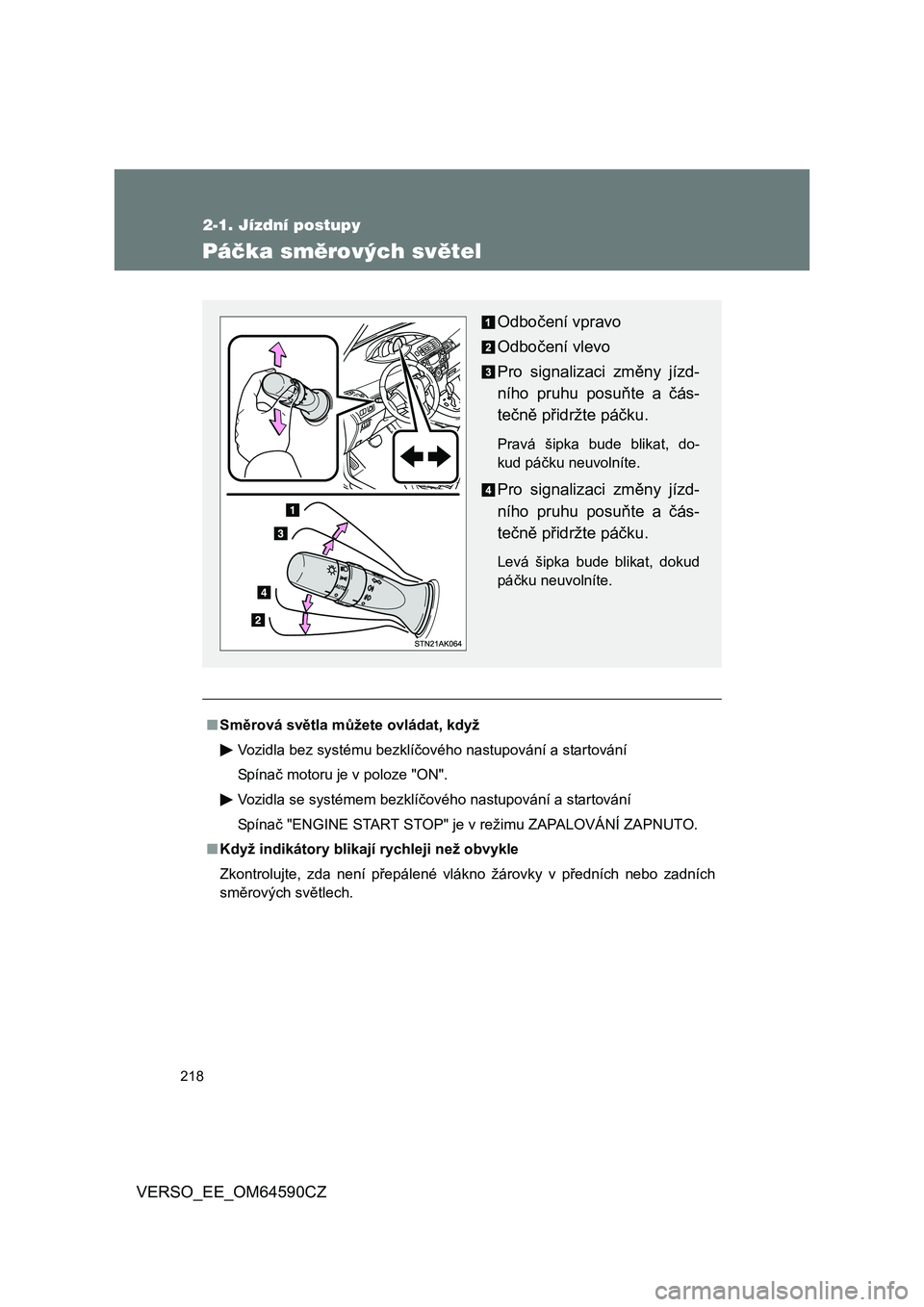

Páčka směrových světel
■Směrová světla můžete ovládat, když
Vozidla bez systému bezklíčového nastupování a startování
Spínač motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování
Spínač "ENGINE START STOP" je v režimu ZAPALOVÁNÍ ZAPNUTO.
■Když indikátory blikají rychleji než obvykle
Zkontrolujte, zda není přepálené vlákno žárovky v předních nebo zadních
směrových světlech.
Odbočení vpravo
Odbočení vlevo
Pro signalizaci změny jízd-
ního pruhu posuňte a čás-
tečně přidržte páčku.
Pravá šipka bude blikat, do-
kud páčku neuvolníte.
Pro signalizaci změny jízd-
ního pruhu posuňte a čás-
tečně přidržte páčku.
Levá šipka bude blikat, dokud
páčku neuvolníte.

4Údržba a péče
425
VERSO_EE_OM64590CZ

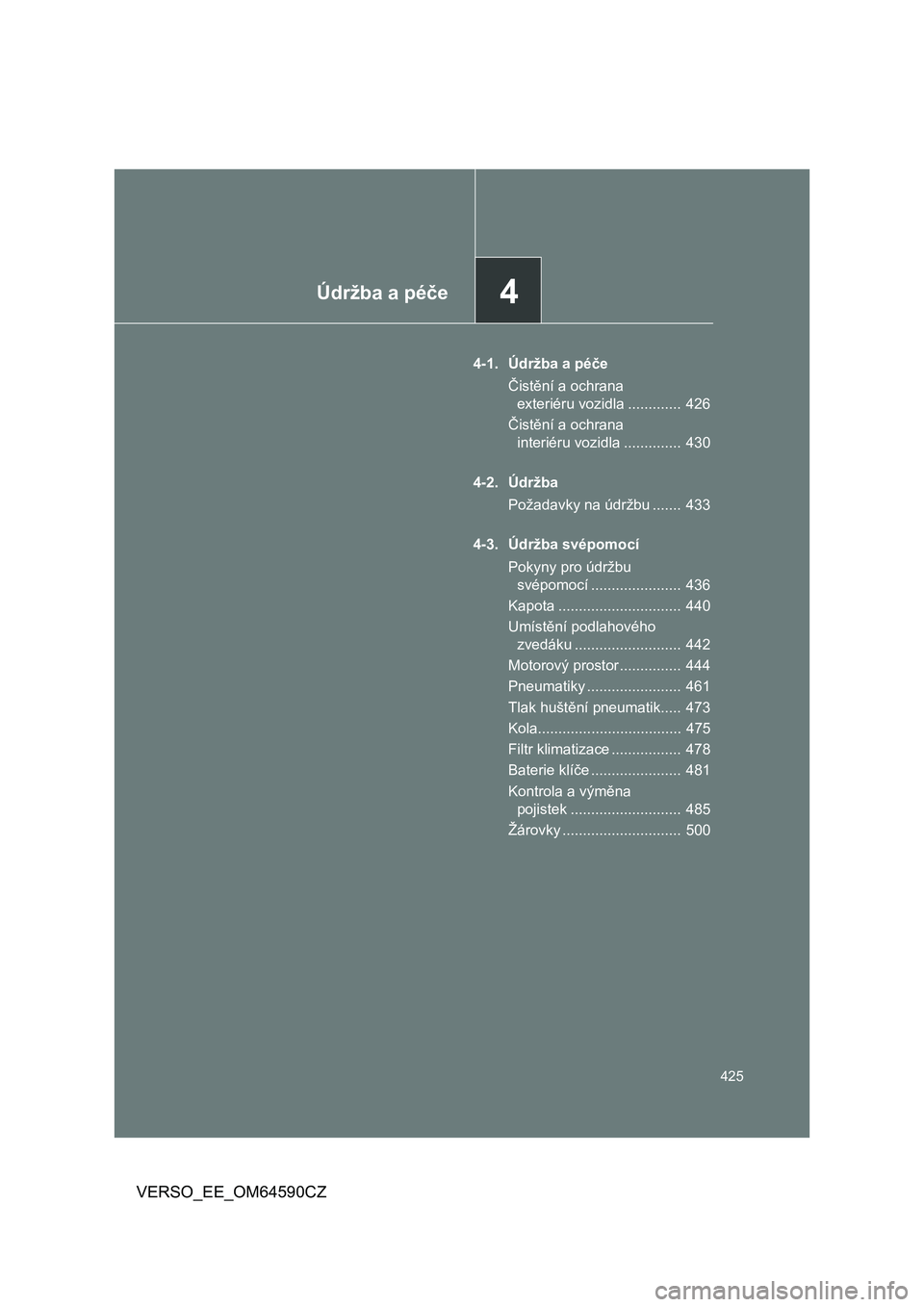

4-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla ............. 426
Čistění a ochrana
interiéru vozidla .............. 430
4-2. Údržba
Požadavky na údržbu ....... 433
4-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ...................... 436
Kapota .............................. 440
Umístění podlahového
zvedáku .......................... 442
Motorový prostor ............... 444
Pneumatiky ....................... 461
Tlak huštění pneumatik..... 473
Kola................................... 475
Filtr klimatizace ................. 478
Baterie klíče ...................... 481
Kontrola a výměna
pojistek ........................... 485
Žárovky ............................. 500

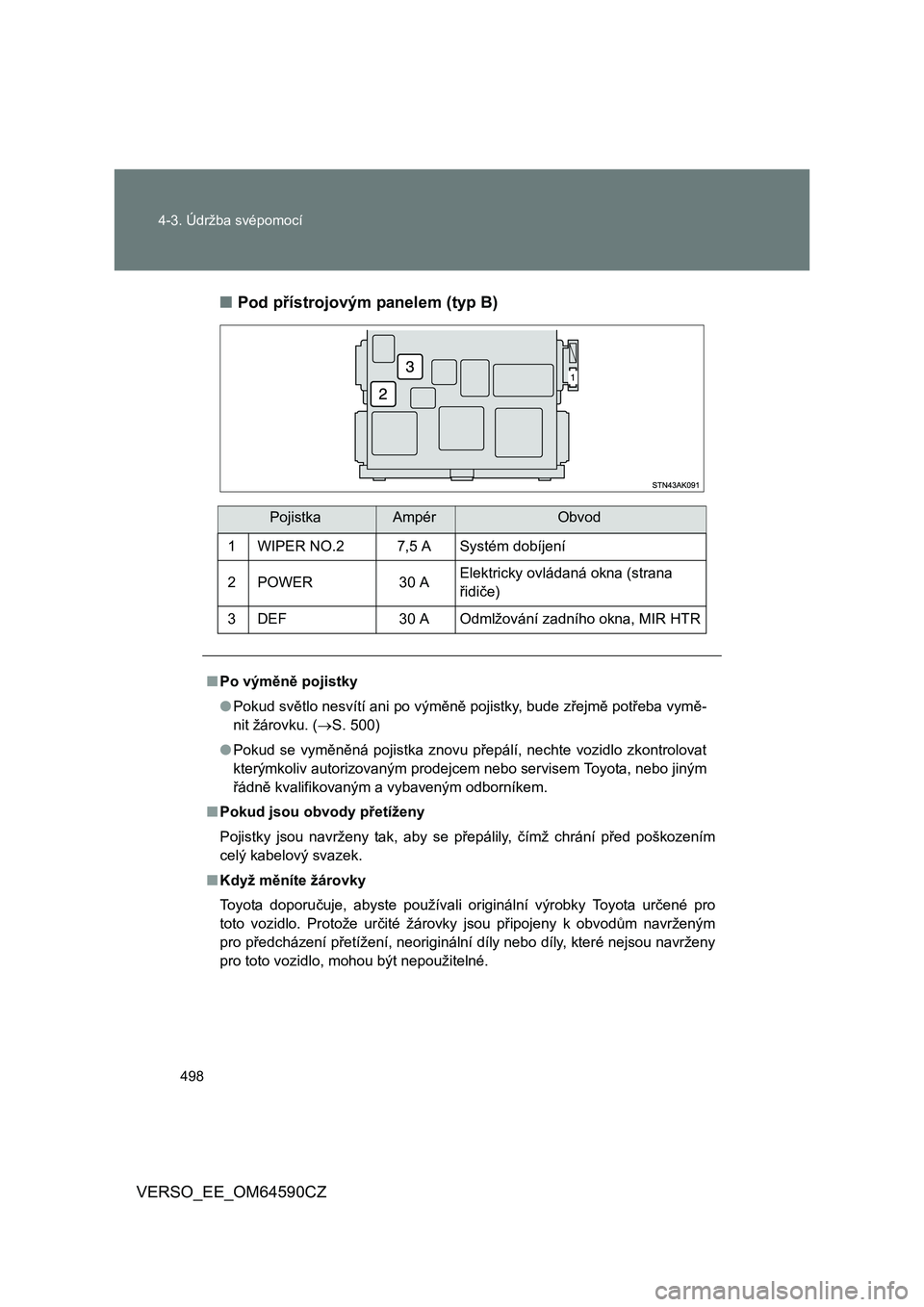

498 4-3. Údržba svépomocí
VERSO_EE_OM64590CZ■Pod přístrojovým panelem (typ B)
PojistkaAmpérObvod
1 WIPER NO.2 7,5 A Systém dobíjení
2POWER 30 AElektricky ovládaná okna (strana
řidiče)
3 DEF 30 A Odmlžování zadního okna, MIR HTR
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vymě-
nit žárovku. (S. 500)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybaveným odborníkem.
■Pokud jsou obvody přetíženy
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota určené pro
toto vozidlo. Protože určité žárovky jsou připojeny k obvodům navrženým
pro předcházení přetížení, neoriginální díly nebo díly, které nejsou navrženy
pro toto vozidlo, mohou být nepoužitelné.

500
4-3. Údržba svépomocí
VERSO_EE_OM64590CZ

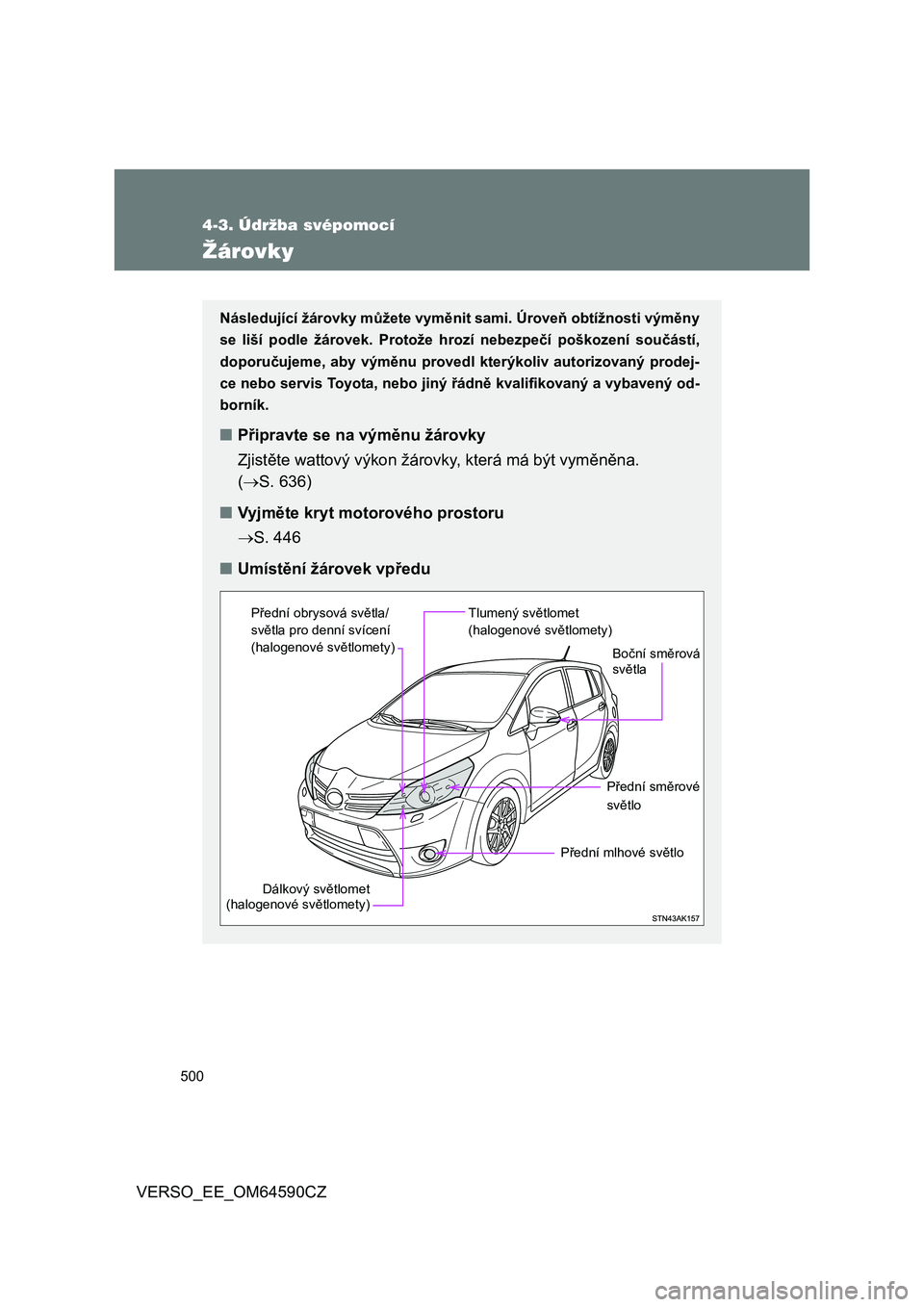

Žárovky
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti výměny
se liší podle žárovek. Protože hrozí nebezpečí poškození součástí,
doporučujeme, aby výměnu provedl kterýkoliv autorizovaný prodej-
ce nebo servis Toyota, nebo jiný řádně kvalifikovaný a vybavený od-
borník.
■Připravte se na výměnu žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna.
(S. 636)
■Vyjměte kryt motorového prostoru
S. 446
■Umístění žárovek vpředu
Dálkový světlomet
(halogenové světlomety)
Tlumený světlomet
(halogenové světlomety)
Přední směrové
světlo
Přední mlhové světlo Přední obrysová světla/
světla pro denní svícení
(halogenové světlomety)
Boční směrová
světla

502 4-3. Údržba svépomocí
VERSO_EE_OM64590CZ

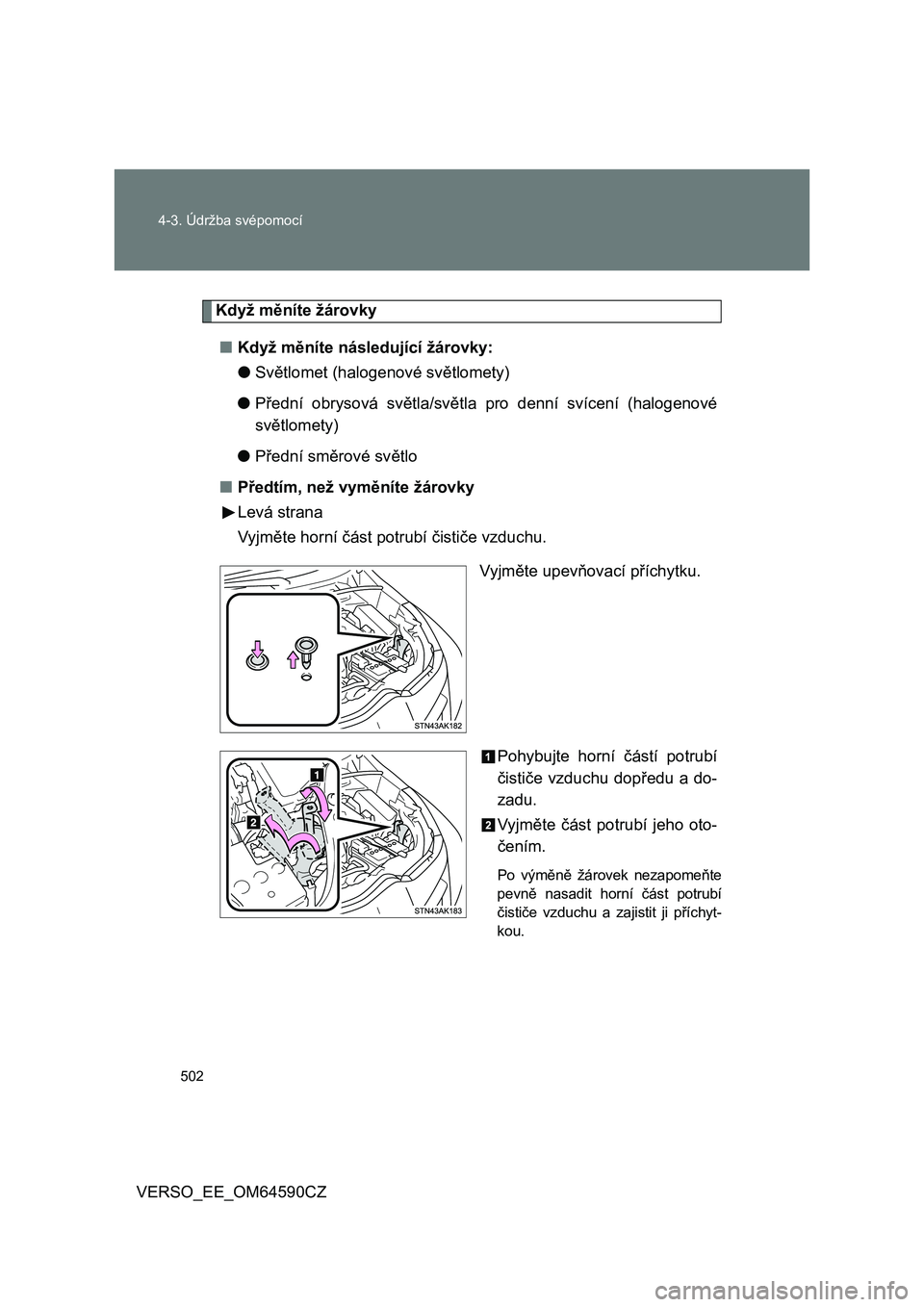

Když měníte žárovky
■Když měníte následující žárovky:
●Světlomet (halogenové světlomety)
●Přední obrysová světla/světla pro denní svícení (halogenové
světlomety)
●Přední směrové světlo
■Předtím, než vyměníte žárovky
Levá strana
Vyjměte horní část potrubí čističe vzduchu.
Vyjměte upevňovací příchytku.
Pohybujte horní částí potrubí
čističe vzduchu dopředu a do-
zadu.
Vyjměte část potrubí jeho oto-
čením.
Po výměně žárovek nezapomeňte
pevně nasadit horní část potrubí
čističe vzduchu a zajistit ji příchyt-
kou.

504 4-3. Údržba svépomocí
VERSO_EE_OM64590CZ

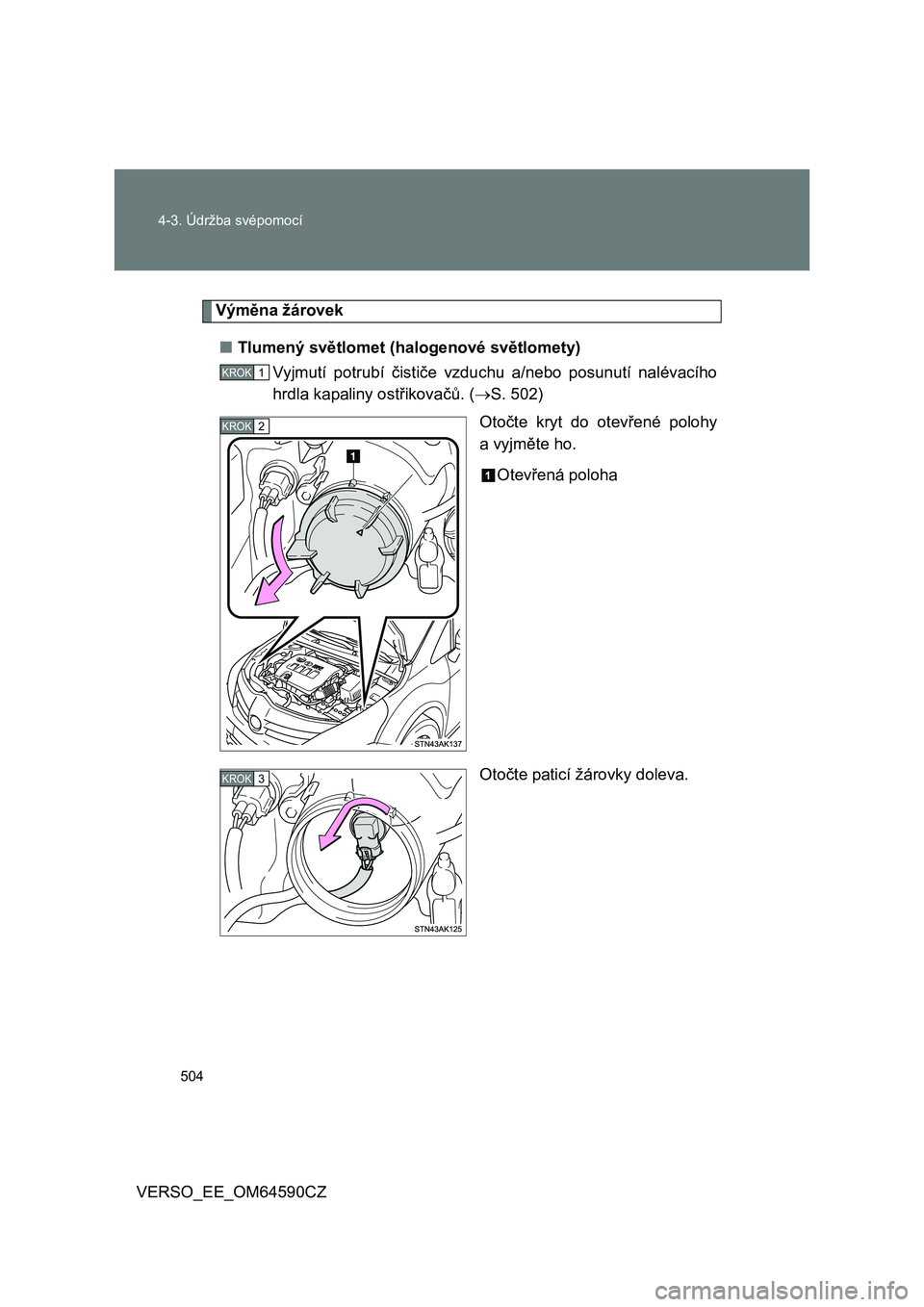

Výměna žárovek
■Tlumený světlomet (halogenové světlomety)
Vyjmutí potrubí čističe vzduchu a/nebo posunutí nalévacího
hrdla kapaliny ostřikovačů. (S. 502)
Otočte kryt do otevřené polohy
avyjměte ho.
Otevřená poloha
Otočte paticí žárovky doleva.
KROK1
KROK2
KROK3

505 4-3. Údržba svépomocí
4
Údržba a péče

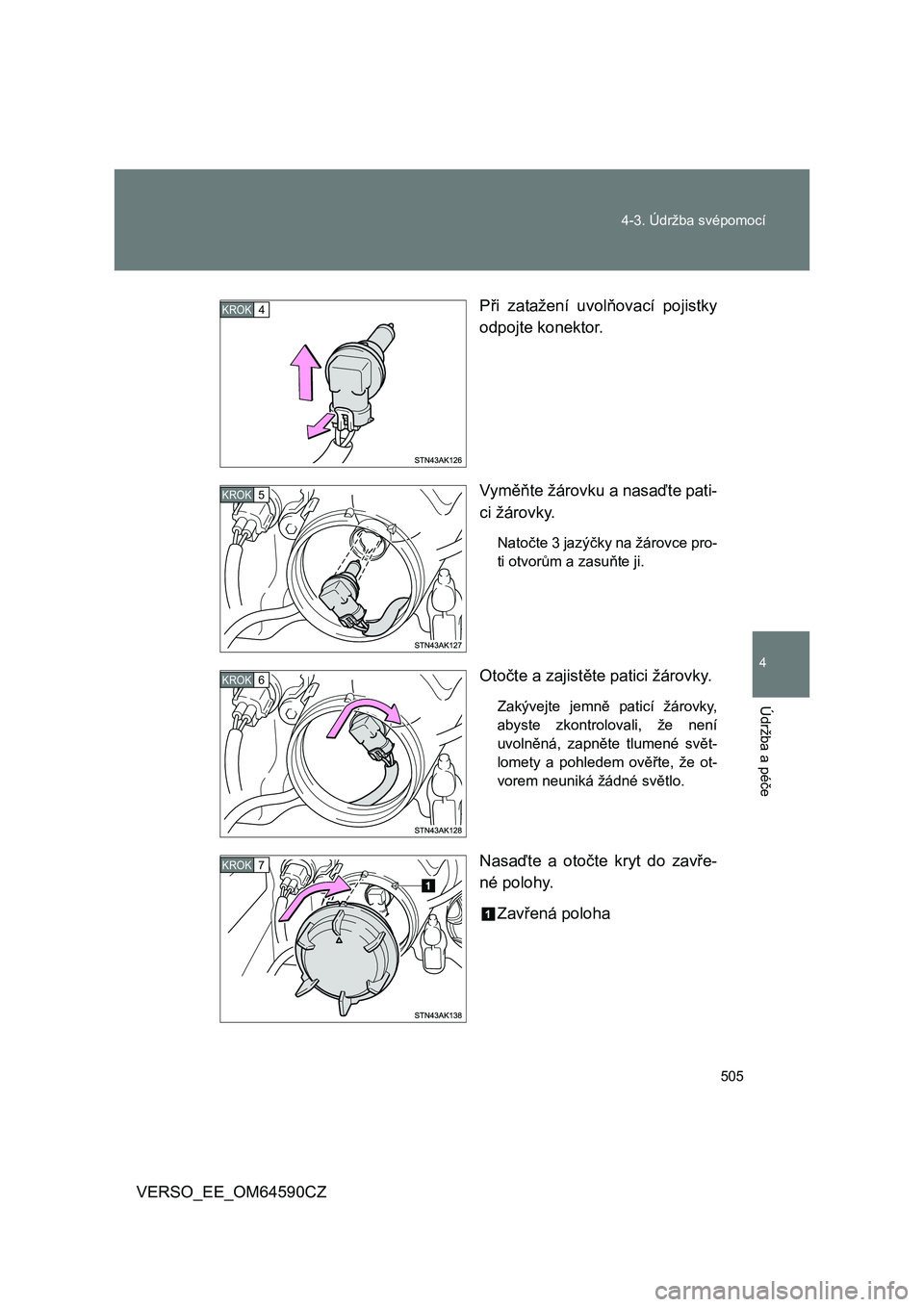

VERSO_EE_OM64590CZPři zatažení uvolňovací pojistky
odpojte konektor.
Vyměňte žárovku a nasaďte pati-
ci žárovky.
Natočte 3 jazýčky na žárovce pro-
ti otvorům a zasuňte ji.
Otočte a zajistěte patici žárovky.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte tlumené svět-
lomety a pohledem ověřte, že ot-
vorem neuniká žádné světlo.
Nasaďte a otočte kryt do zavře-
né polohy.
Zavřená poloha
KROK4
KROK5
KROK 6
KROK7

506 4-3. Údržba svépomocí

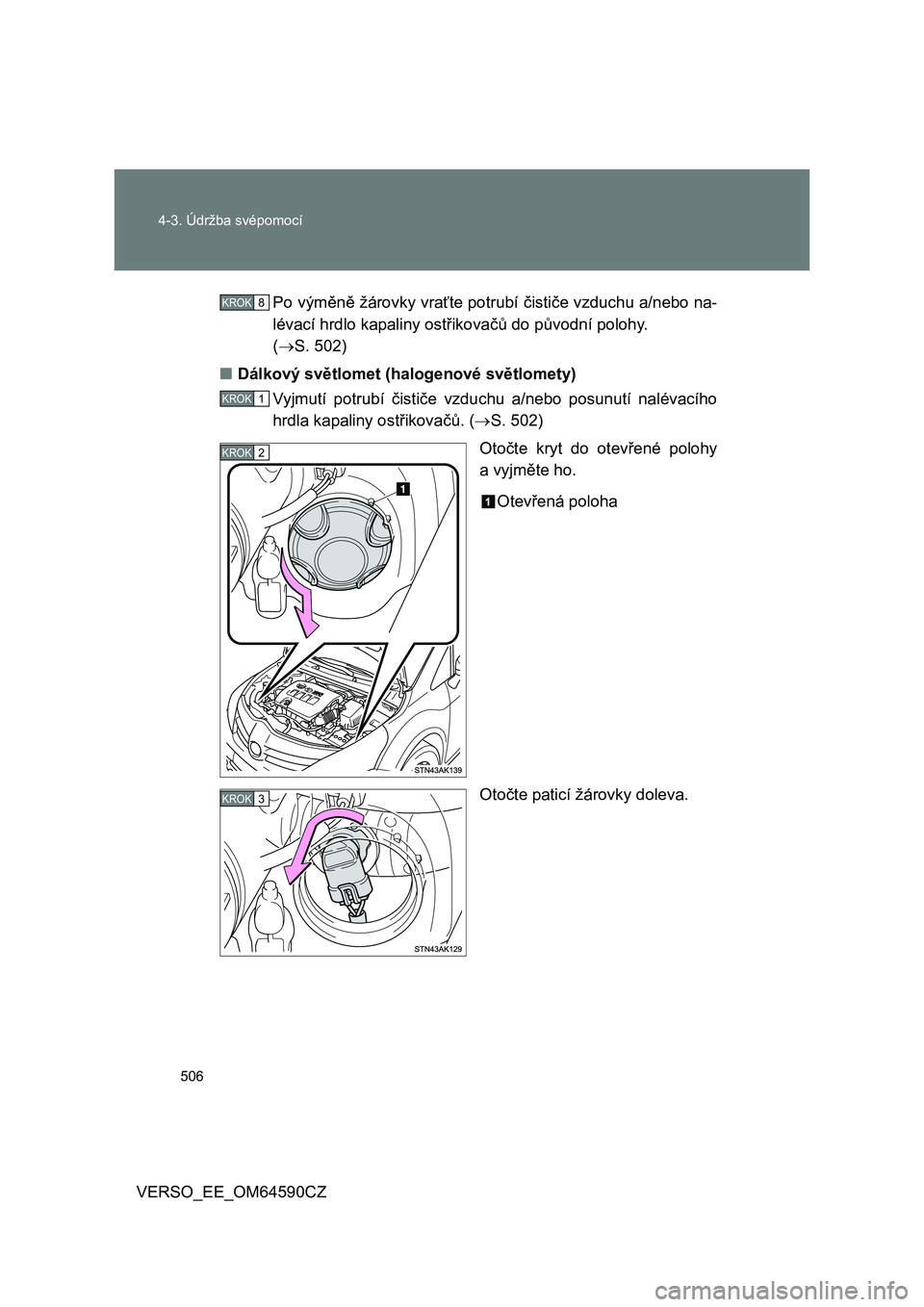

VERSO_EE_OM64590CZPo výměně žárovky vraťte potrubí čističe vzduchu a/nebo na-
lévací hrdlo kapaliny ostřikovačů do původní polohy.
(S. 502)
■Dálkový světlomet (halogenové světlomety)
Vyjmutí potrubí čističe vzduchu a/nebo posunutí nalévacího
hrdla kapaliny ostřikovačů. (S. 502)
Otočte kryt do otevřené polohy
avyjměte ho.
Otevřená poloha
Otočte paticí žárovky doleva.
KROK 8
KROK1
KROK2
KROK3

507 4-3. Údržba svépomocí
4
Údržba a péče

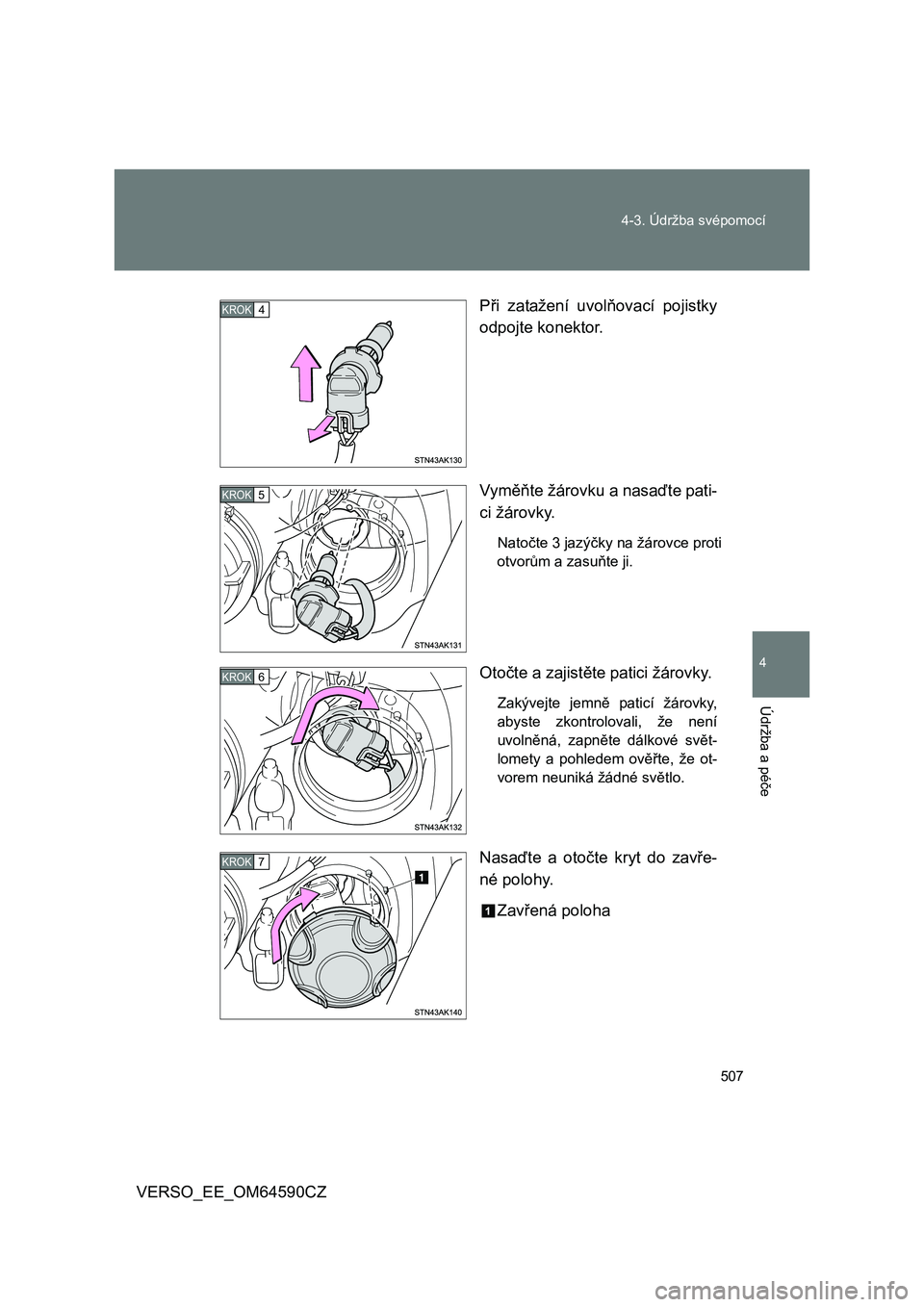

VERSO_EE_OM64590CZPři zatažení uvolňovací pojistky
odpojte konektor.
Vyměňte žárovku a nasaďte pati-
ci žárovky.
Natočte 3 jazýčky na žárovce proti
otvorům a zasuňte ji.
Otočte a zajistěte patici žárovky.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte dálkové svět-
lomety a pohledem ověřte, že ot-
vorem neuniká žádné světlo.
Nasaďte a otočte kryt do zavře-
né polohy.
Zavřená poloha
KROK4
KROK5
KROK 6
KROK7
