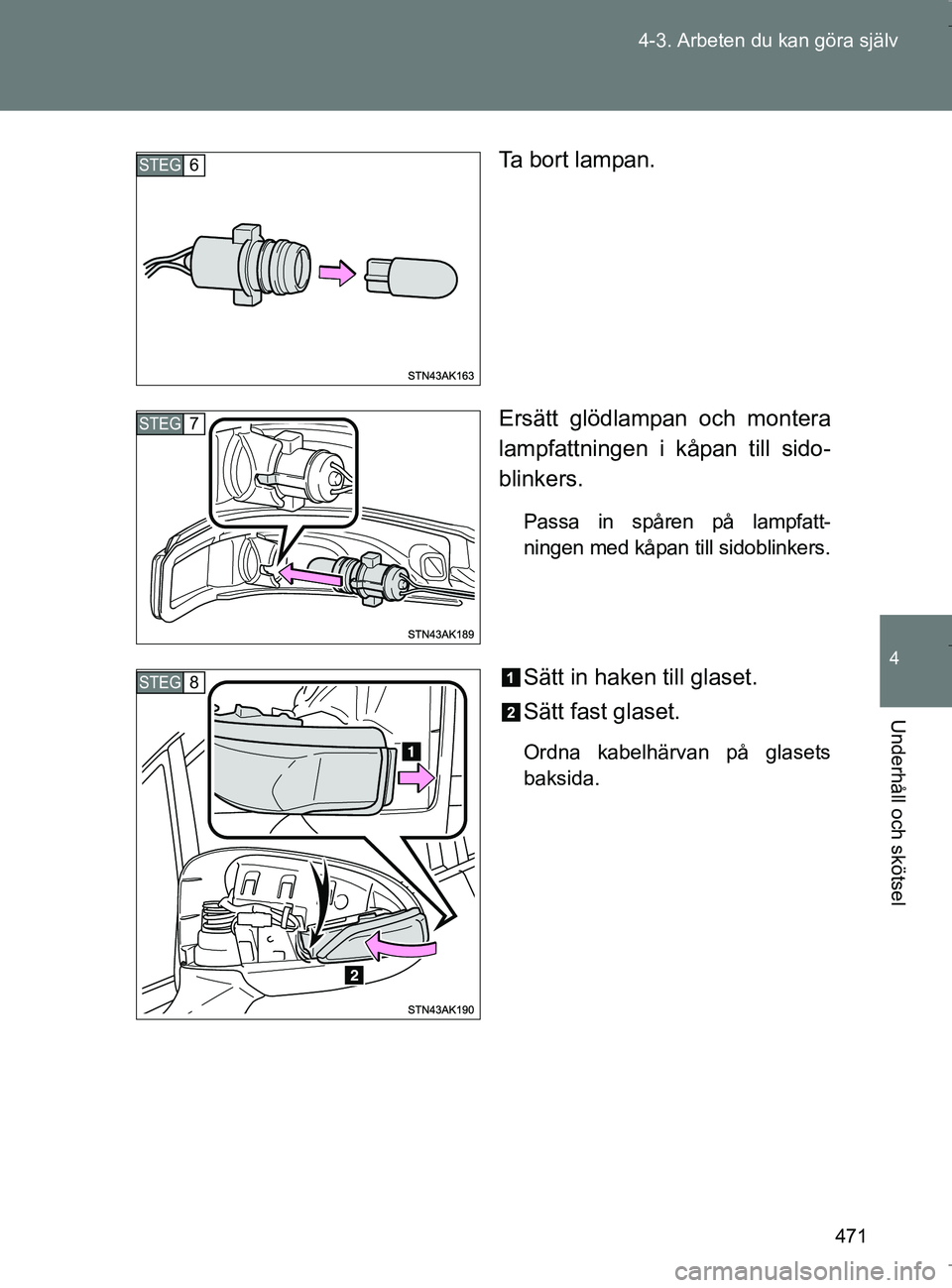

TOYOTA VERSO 2017 Bruksanvisningar (in Swedish)

471
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
Ta b o r t l a m p a n .
Ersätt glödlampan och montera
lampfattningen i kåpan till sido-
blinkers.
Passa in spåren på lampfatt-
ningen med kåpan till sidoblinkers.
Sätt in haken till glaset.
Sätt fast glaset.
Ordna kabelhärvan på glasets
baksida.
STEG6
STEG7
STEG8
OM64517SE.book Page 471 Wednesday, December 7, 2016 4:10 PM

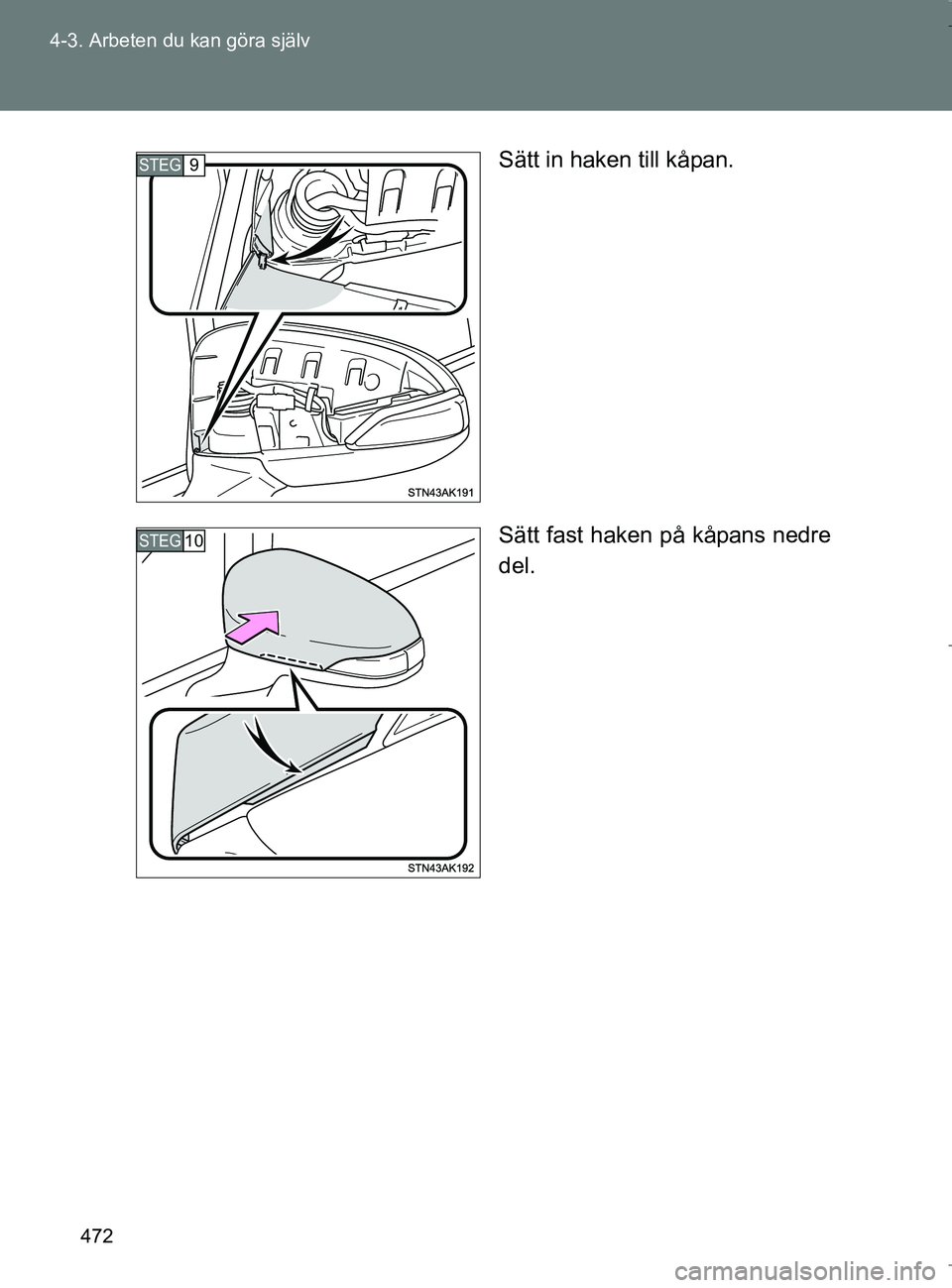

472
4-3. Arbeten du kan göra själv
OM64517SE
Sätt in haken till kåpan.
Sätt fast haken på kåpans nedre
del.
STEG9
STEG10
OM64517SE.book Page 472 Wednesday, December 7, 2016 4:10 PM

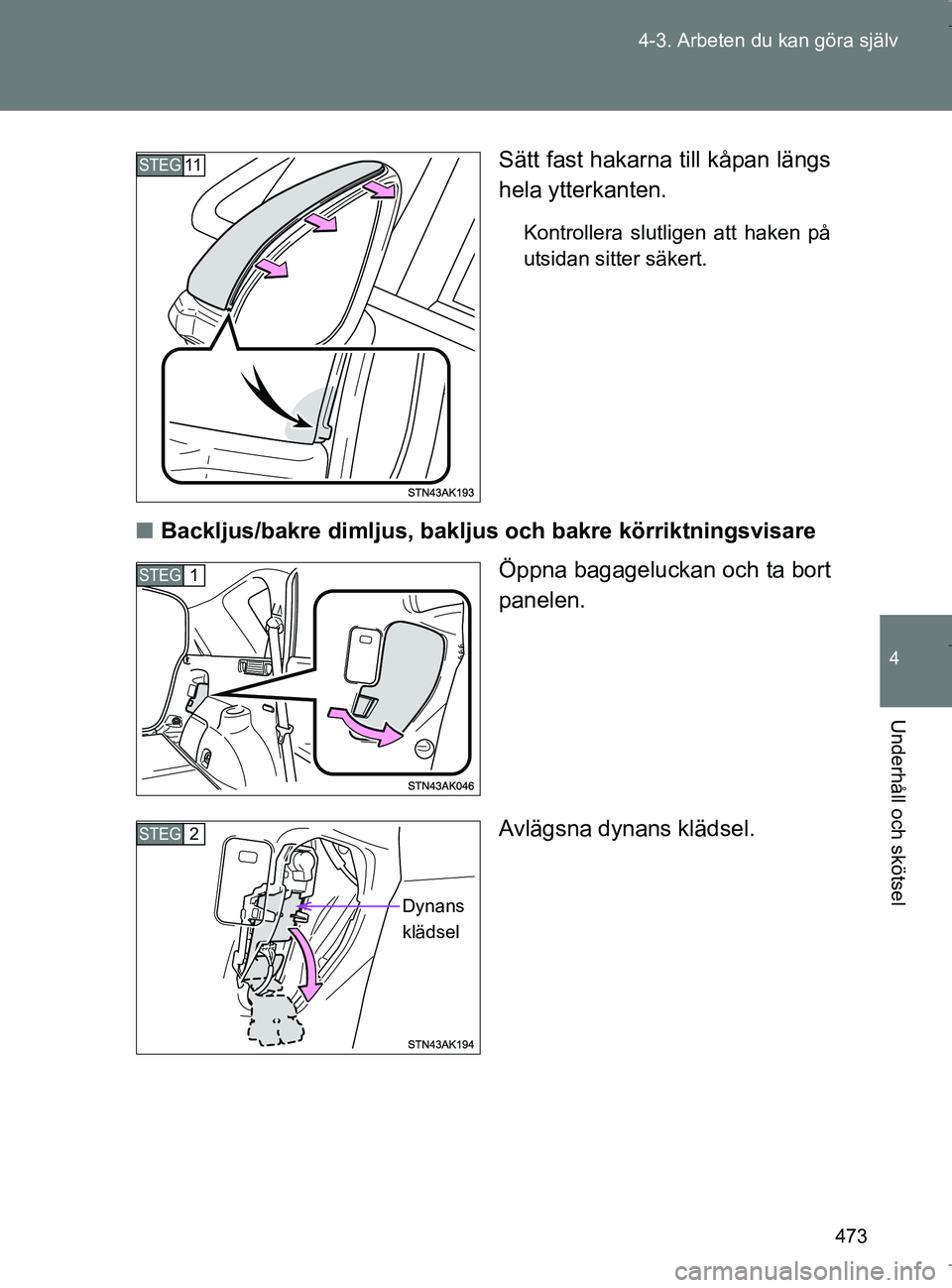

473
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
Sätt fast hakarna
till kåpan längs
hela ytterkanten.
Kontrollera slutligen att haken på
utsidan sitter säkert.
n Backljus/bakre dimljus, bakljus och bakre körriktningsvisare
Öppna bagageluckan och ta bort
panelen.
Avlägsna dynans klädsel.
STEG11
STEG1
STEG2
Dynans
klädsel
OM64517SE.book Page 473 Wednesday, December 7, 2016 4:10 PM

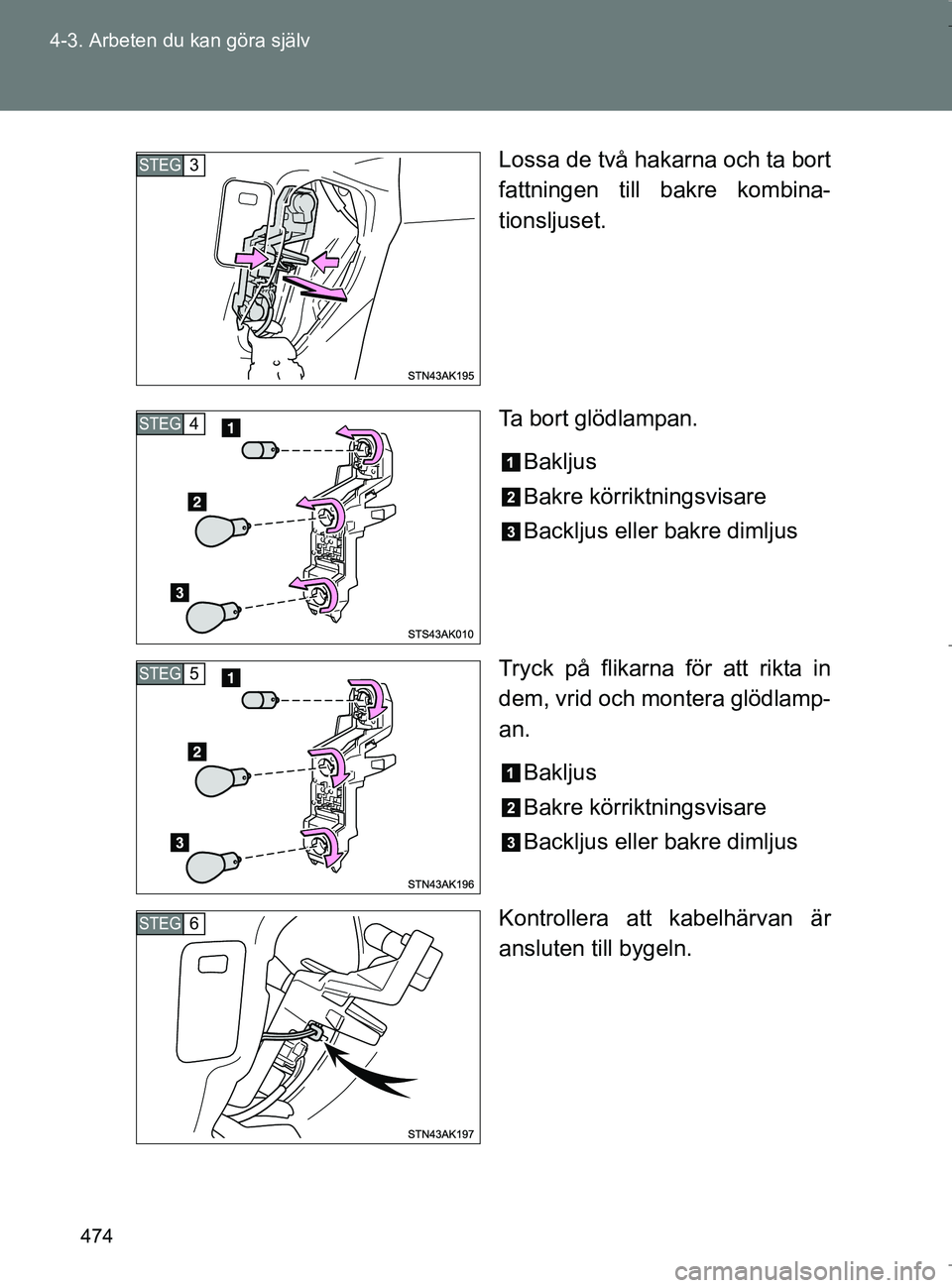

474
4-3. Arbeten du kan göra själv
OM64517SE
Lossa de två hakarna och ta bort
fattningen till bakre kombina-
tionsljuset.
Ta bort glödlampan.
Bakljus
Bakre körriktningsvisare
Backljus eller bakre dimljus
Tryck på flikarna för att rikta in
dem, vrid och montera glödlamp-
an. Bakljus
Bakre körriktningsvisare
Backljus eller bakre dimljus
Kontrollera att kabelhärvan är
ansluten till bygeln.
STEG3
STEG4
STEG5
STEG6
OM64517SE.book Page 474 Wednesday, December 7, 2016 4:10 PM

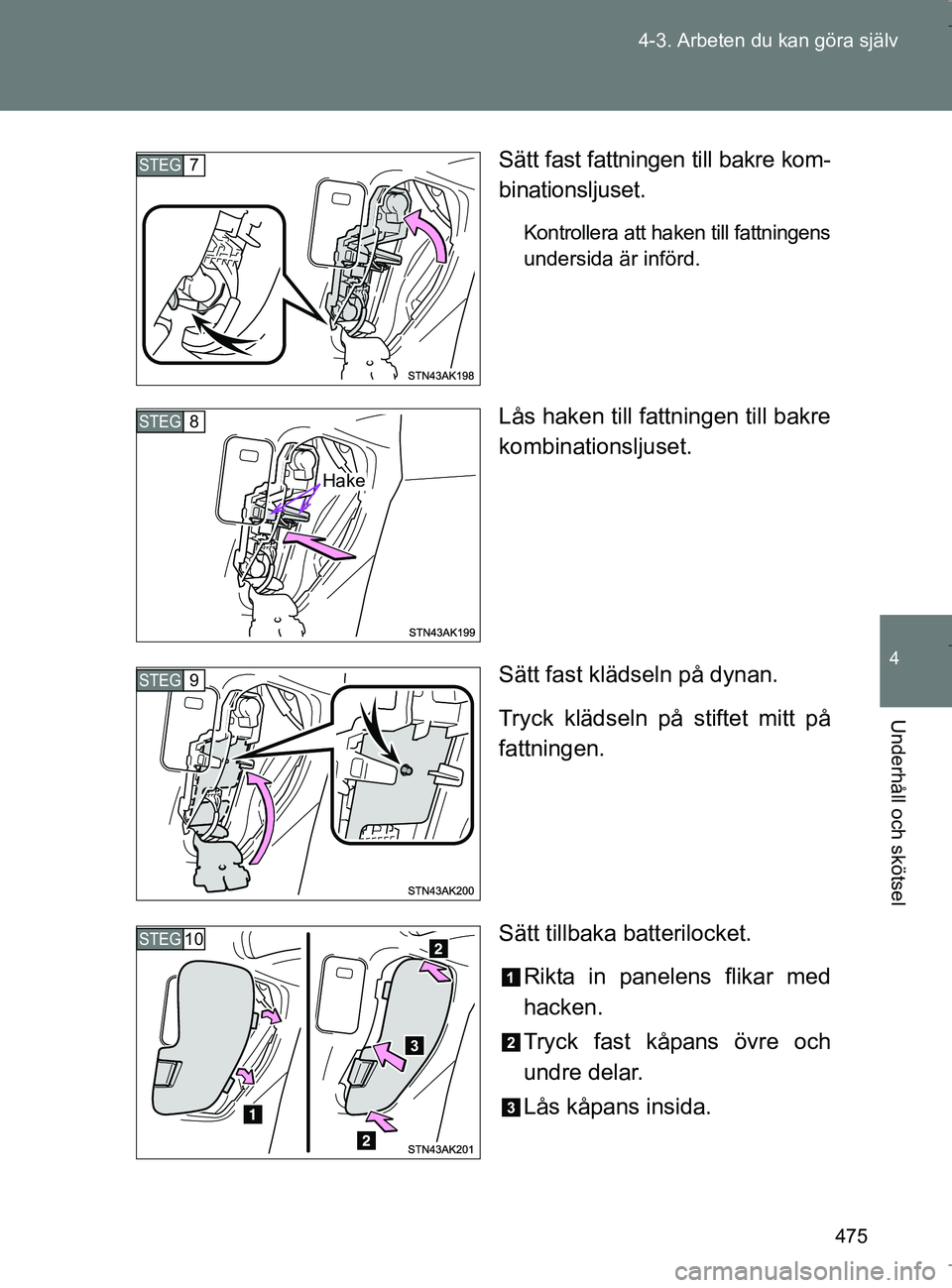

475
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
Sätt fast fattningen till bakre kom-
binationsljuset.
Kontrollera att haken till fattningens
undersida är införd.
LÃ¥s haken till fattningen till bakre
kombinationsljuset.
Sätt fast klädseln på dynan.
Tryck klädseln på stiftet mitt på
fattningen.
Sätt tillbaka
batterilocket.
Rikta in panelens flikar med
hacken.
Tryck fast kåpans övre och
undre delar.
Lås kåpans insida.
STEG7
STEG8
Hake
STEG9
STEG10
OM64517SE.book Page 475 Wednesday, December 7, 2016 4:10 PM

476
4-3. Arbeten du kan göra själv
OM64517SE
n
Nummerskyltsbelysning
Ta b o r t l o c k e t .
För in en skruvmejsel med rätt
storlek i hålet i locket. Bänd loss
locket som bilden visar.
Vira tejp runt skruvmejseln för att
förhindra skador på bilen.
Ta bort glödlampan.
Sätt i den nya glödlampan.
Sätt tillbaka batterilocket.
För in en skruvmejsel av lämplig
storlek i ett av hålen, tryck på
skruvmejseln tills ett klickljud hörs.
Upprepa proceduren för det andra
hålet.
STEG1
STEG2
STEG3
STEG4
OM64517SE.book Page 476 Wednesday, December 7, 2016 4:10 PM

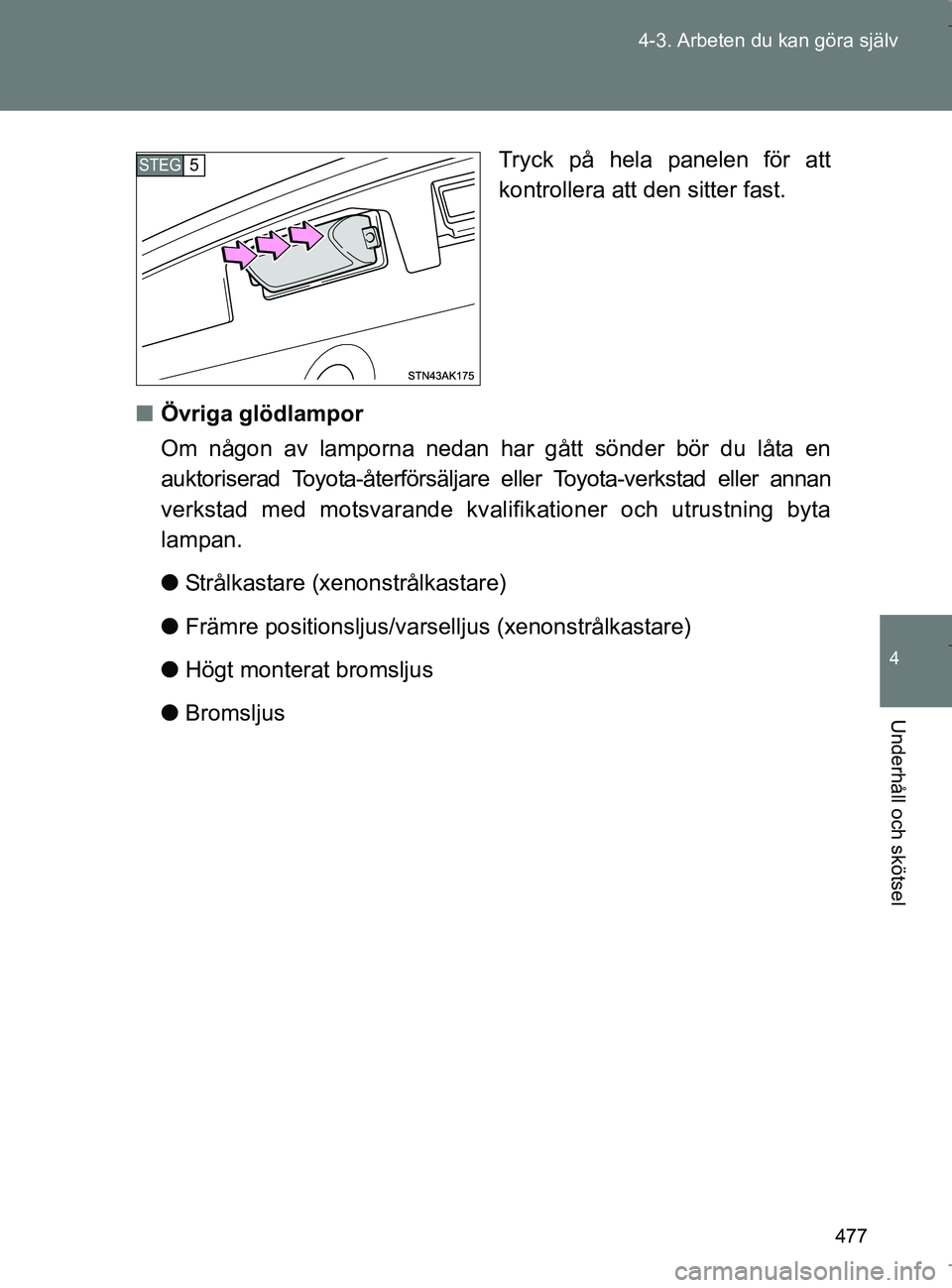

477
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
Tryck på hela panelen för att
kontrollera att den sitter fast.
n Övriga glödlampor
Om någon av lamporna nedan har gått sönder bör du låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning byta
lampan.
lStrålkastare (xenonstrålkastare)
l Främre positionsljus/varselljus (xenonstrålkastare)
l Högt monterat bromsljus
l Bromsljus
STEG5
OM64517SE.book Page 477 Wednesday, December 7, 2016 4:10 PM

478
4-3. Arbeten du kan göra själv
OM64517SE
n
Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning för att få
information om något av följande inträffar:
l Stora vattendroppar ansamlas innanför glaset.
l Vatten har ansamlats inuti strålkastaren.
n Xenonstrålkastare (i förekommande fall)
Om spänningen till xenonlamporna är otillräcklig kommer lamporn\
a inte att
tändas eller också kan de tillfälligt slockna. Xenonlamporna tänds när normal
strömtillförsel är återställd.
n Lysdioder
Främre positionsljusen/varselljusen (m odeller med xenonstrålkastare), broms-
ljusen och det högt monterade bromsljuset består av ett antal lysdioder. Om
någon av lysdioderna går sönder bör du köra bilen till en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning och låta dem byta lampor.
Om två eller fler lysdioder är trasiga uppfyller inte bilen bestämmelserna enligt
lag (ECE).
n Vid byte av glödlampor
ï‚® Sid. 455
OM64517SE.book Page 478 Wednesday, December 7, 2016 4:10 PM

479
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
VA R N I N G
n
Byte av glödlampor
l Släck strålkastarna. Försök inte att byta glödlampa omedelbart efter att
ljuset har släckts.
Glödlamporna blir mycket heta och kan orsaka brännskador.
l Vidrör inte lampglaset med bara händerna.
Om du måste hålla i glödlampans glasdel ska du hålla i den med en ren
och torr trasa för att undvika att fukt eller olja kommer på glödlampan.
Om glödlampan har blivit repad eller tappats kan den explodera eller
spricka.
l Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.
lModeller med xenonstrålkastare:
Medan strålkastarna är påslagna, och en
kort tid efter att de har släckts, kommer
metalldelarna på strålkastarenhetens
baksida att vara extremt heta. För att
undvika brännskador ska dessa metall-
delar inte vidröras förrän du är säker på
att de har svalnat.
Metall-
komponenter
OM64517SE.book Page 479 Wednesday, December 7, 2016 4:10 PM

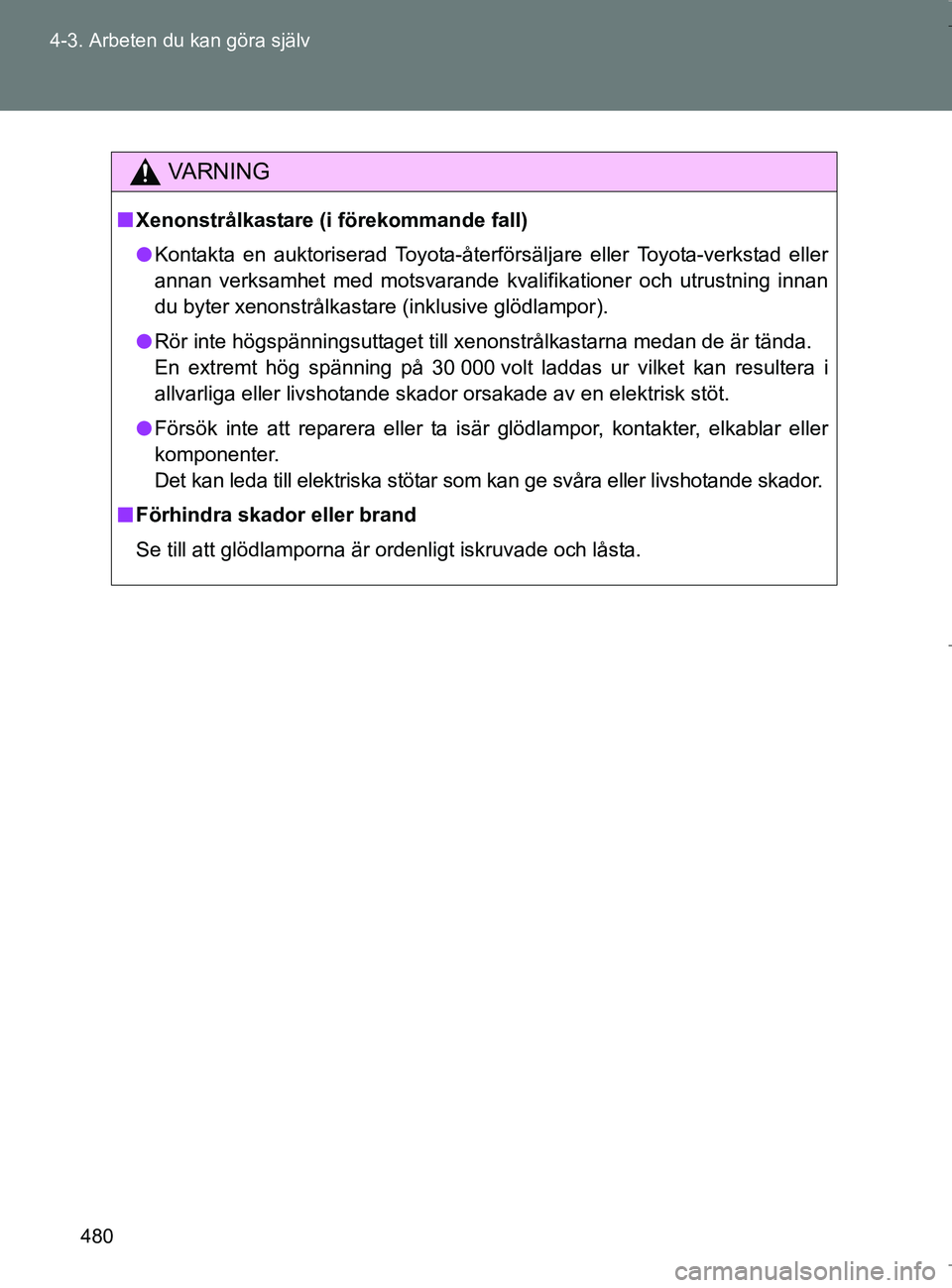

480
4-3. Arbeten du kan göra själv
OM64517SE
VA R N I N G
n
Xenonstrålkastare (i förekommande fall)
l Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verksamhet med motsvarande kvalifikationer och utrustning innan
du byter xenonstrålkastare (inklusive glödlampor).
l Rör inte högspänningsuttaget till xenonstrålkastarna medan de är tända.
En extremt hög spänning på 30 000 volt laddas ur vilket kan resultera i
allvarliga eller livshotande skador orsakade av en elektrisk stöt.
l Försök inte att reparera eller ta isär glödlampor, kontakter, elkablar eller
komponenter.
Det kan leda till elektriska stötar som kan ge svåra eller livshotande skador.
n Förhindra skador eller brand
Se till att glödlamporna är ordenligt iskruvade och låsta.
OM64517SE.book Page 480 Wednesday, December 7, 2016 4:10 PM
