4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
Byte av glödlampor
n Strålkastare halvljus (halogenstrålkastare)
Borttagning av luftrenarkanalen och/eller flytt av påfyllningsö-
ppningen för spolarvätska. ( Sid. 459)
Vänd kåpan till det öppna läget,
och ta bort den.
Öppet läge
Vrid glödlampans sockel moturs.
STEG1
STEG2
STEG3
OM64517SE.book Page 461 Wednesday, December 7, 2016 4:10 PM

462
4-3. Arbeten du kan göra själv
OM64517SE
Lossa anslutningsdonet medan
du drar i spärren.
Ersätt glödlampan och montera
lampans sockel.
Passa in glödlampans 3 flikar med
fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka glödlampans sockel försikt-
igt för att kontrollera att den inte är
lös, tänd strålkastarnas halvljus en
gång och gör en visuell kontroll att
inget ljus läcker igenom fattningen.
Montera och vrid kåpan till stängt
läge.
Stängt läge
STEG4
STEG5
STEG6
STEG7
OM64517SE.book Page 462 Wednesday, December 7, 2016 4:10 PM

463
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
När glödlampan har bytts ska luftrenarkanalen och/eller påf-
yllningsöppningen för spolarvä
tskan sättas tillbaka i
ursprungsläget. ( Sid. 459)
n Strålkastare, helljus (halogenlampor)
Borttagning av luftrenarkanalen och/eller flytt av påfyllningsö-
ppningen för spolarvätska. ( Sid. 459)
Vänd kåpan till det öppna läget,
och ta bort den.
Öppet läge
Vrid glödlampans sockel moturs.
STEG8
STEG1
STEG2
STEG3
OM64517SE.book Page 463 Wednesday, December 7, 2016 4:10 PM

464
4-3. Arbeten du kan göra själv
OM64517SE

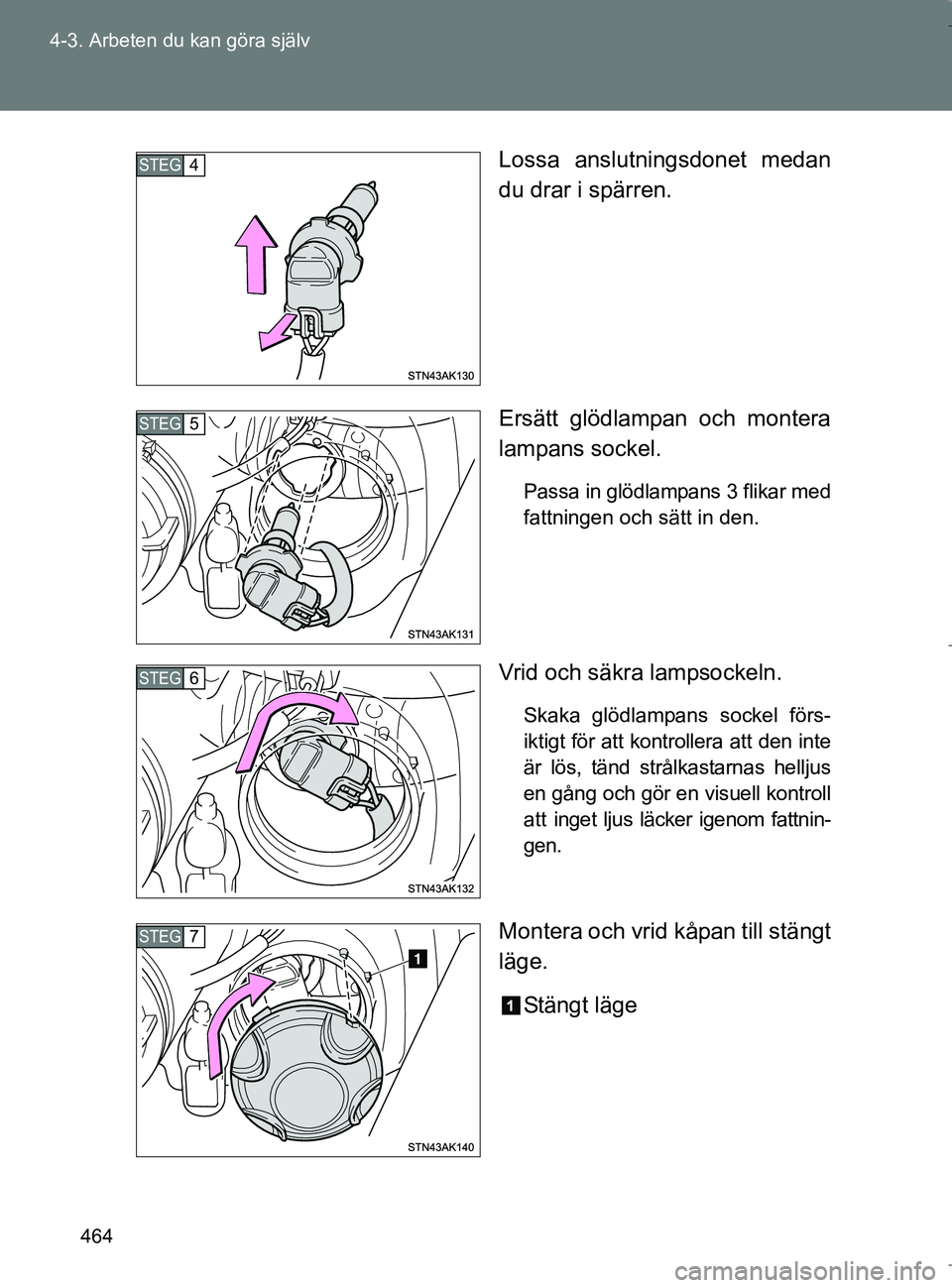

Lossa anslutningsdonet medan
du drar i spärren.
Ersätt glödlampan och montera
lampans sockel.
Passa in glödlampans 3 flikar med
fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka glödlampans sockel förs-
iktigt för att kontrollera att den inte
är lös, tänd strålkastarnas helljus
en gång och gör en visuell kontroll
att inget ljus läcker igenom fattnin-
gen.
Montera och vrid kåpan till stängt
läge.
Stängt läge
STEG4
STEG5
STEG6
STEG7
OM64517SE.book Page 464 Wednesday, December 7, 2016 4:10 PM

465
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
När glödlampan har bytts ska luftrenarkanalen och/eller påf-
yllningsöppningen för spolarvä
tskan sättas tillbaka i
ursprungsläget. ( Sid. 459)
n Dimljus, fram

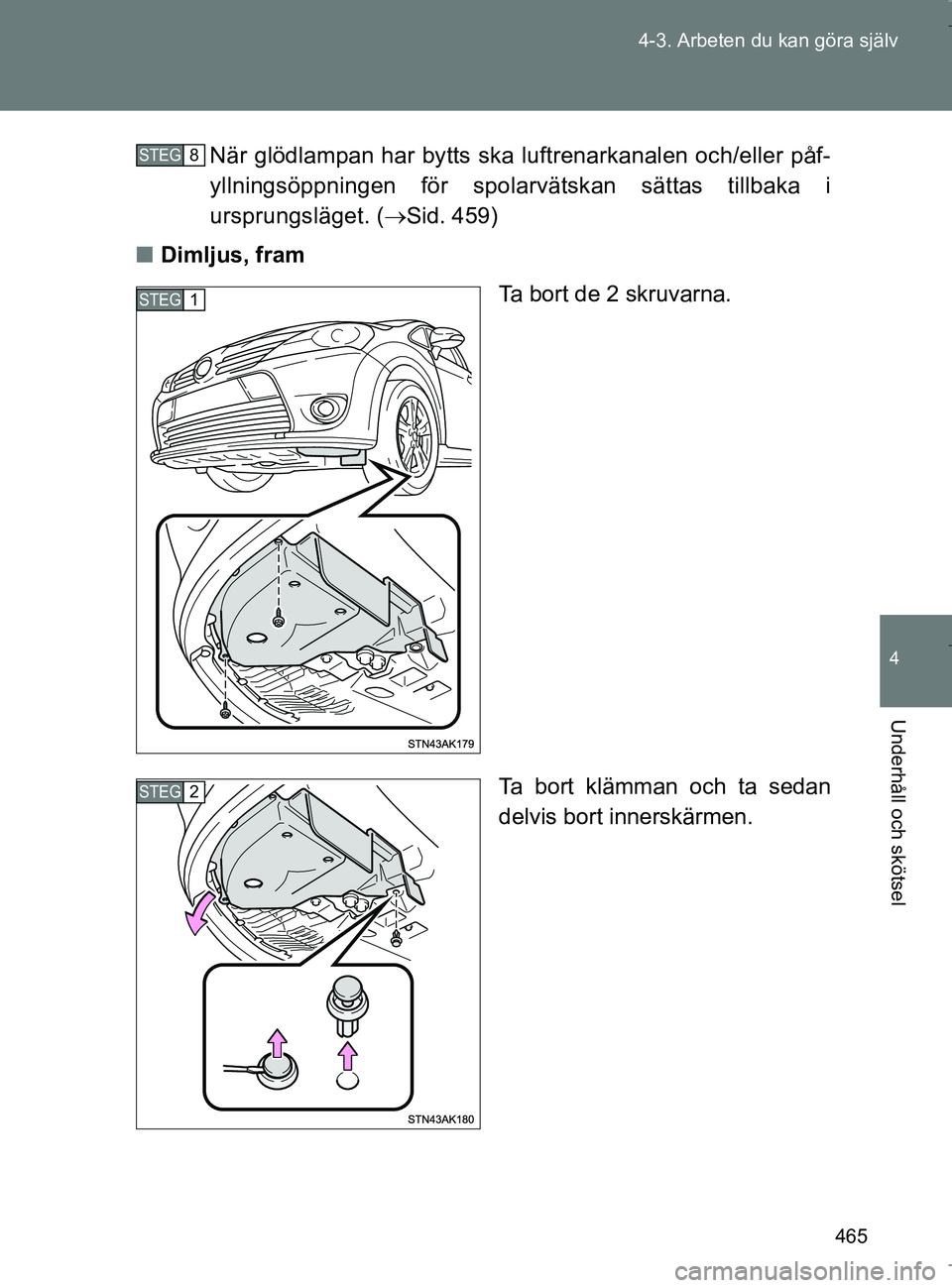

Ta bort de 2 skruvarna.
Ta bort klämman och ta sedan
delvis bort innerskärmen.
STEG8
STEG1
STEG2
OM64517SE.book Page 465 Wednesday, December 7, 2016 4:10 PM

466
4-3. Arbeten du kan göra själv
OM64517SE

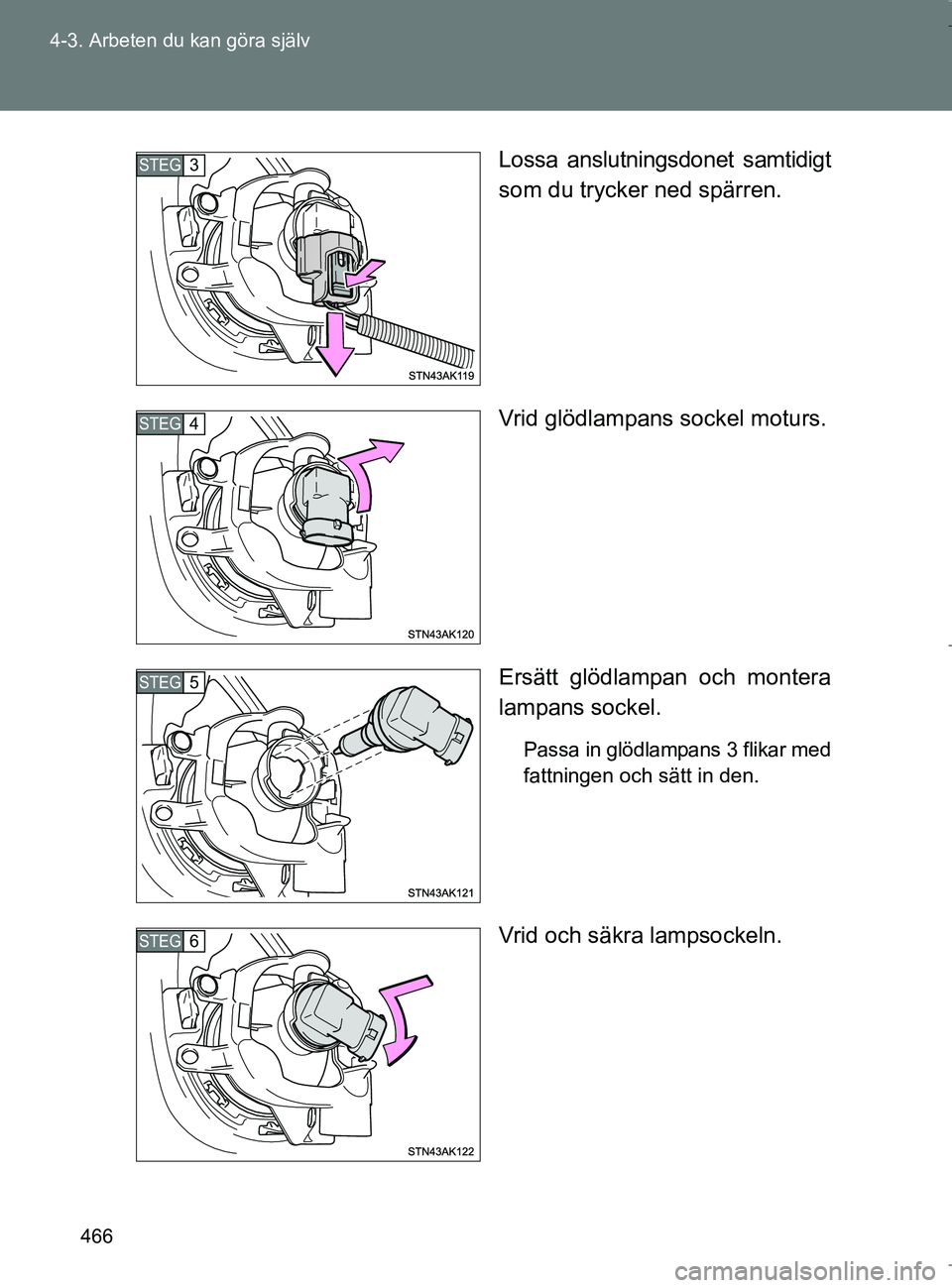

Lossa anslutningsdonet samtidigt
som du trycker ned spärren.
Vrid glödlampans sockel moturs.
Ersätt glödlampan och montera
lampans sockel.
Passa in glödlampans 3 flikar med
fattningen och sätt in den.
Vrid och säkra lampsockeln.
STEG3
STEG4
STEG5
STEG6
OM64517SE.book Page 466 Wednesday, December 7, 2016 4:10 PM

467
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE

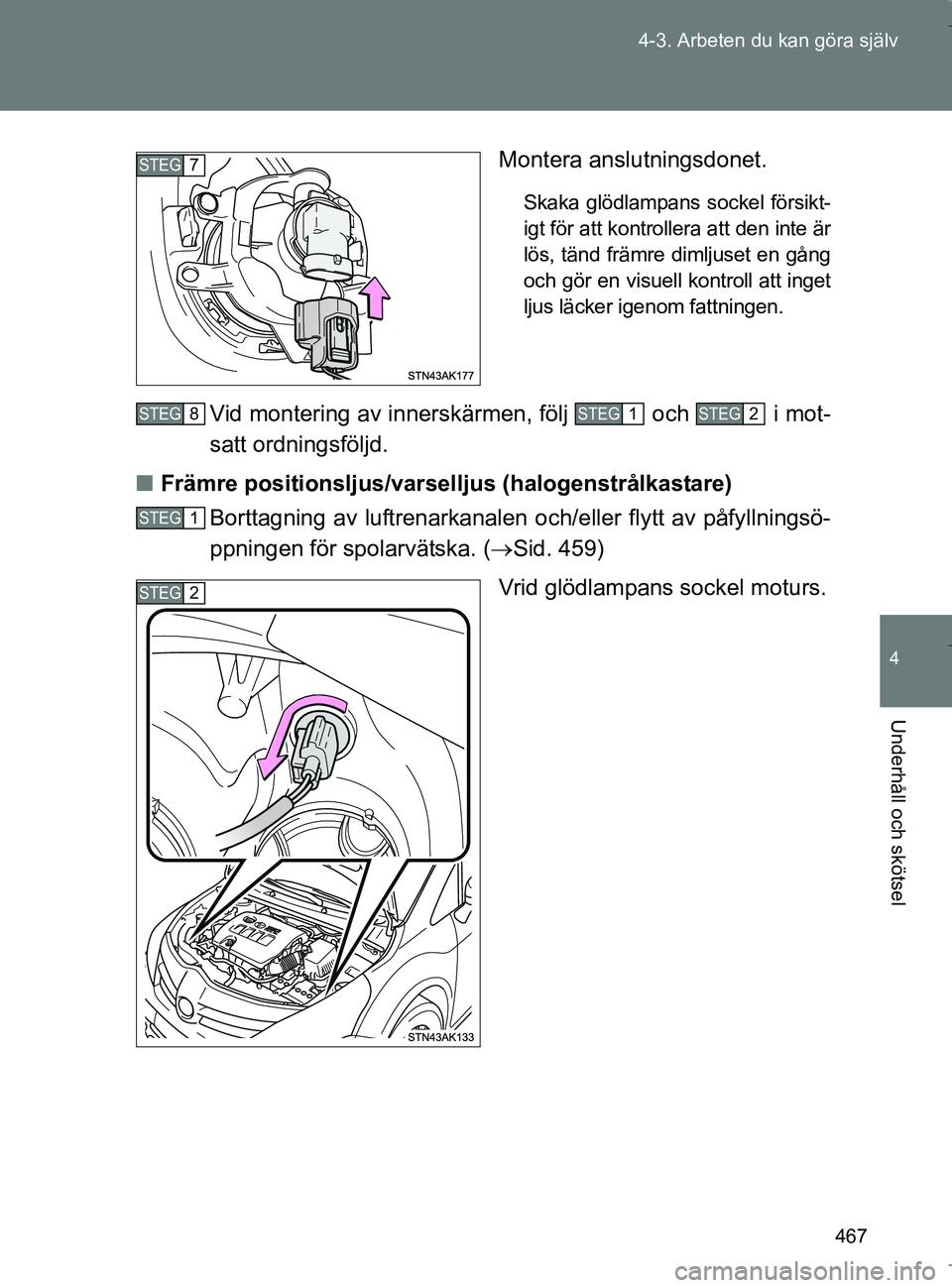

Montera anslutningsdonet.
Skaka glödlampans sockel försikt-
igt för att kontrollera att den inte är
lös, tänd främre dimljuset en gång
och gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Vid montering av innerskärmen, följ och i mot-
satt ordningsföljd.
n Främre positionsljus/varse lljus (halogenstrålkastare)
Borttagning av luftrenarkanalen och/eller flytt av påfyllningsö-
ppningen för spolarvätska. ( Sid. 459)
Vrid glödlampans sockel moturs.
STEG7
STEG8STEG1STEG2
STEG1
STEG2
OM64517SE.book Page 467 Wednesday, December 7, 2016 4:10 PM

468
4-3. Arbeten du kan göra själv
OM64517SE

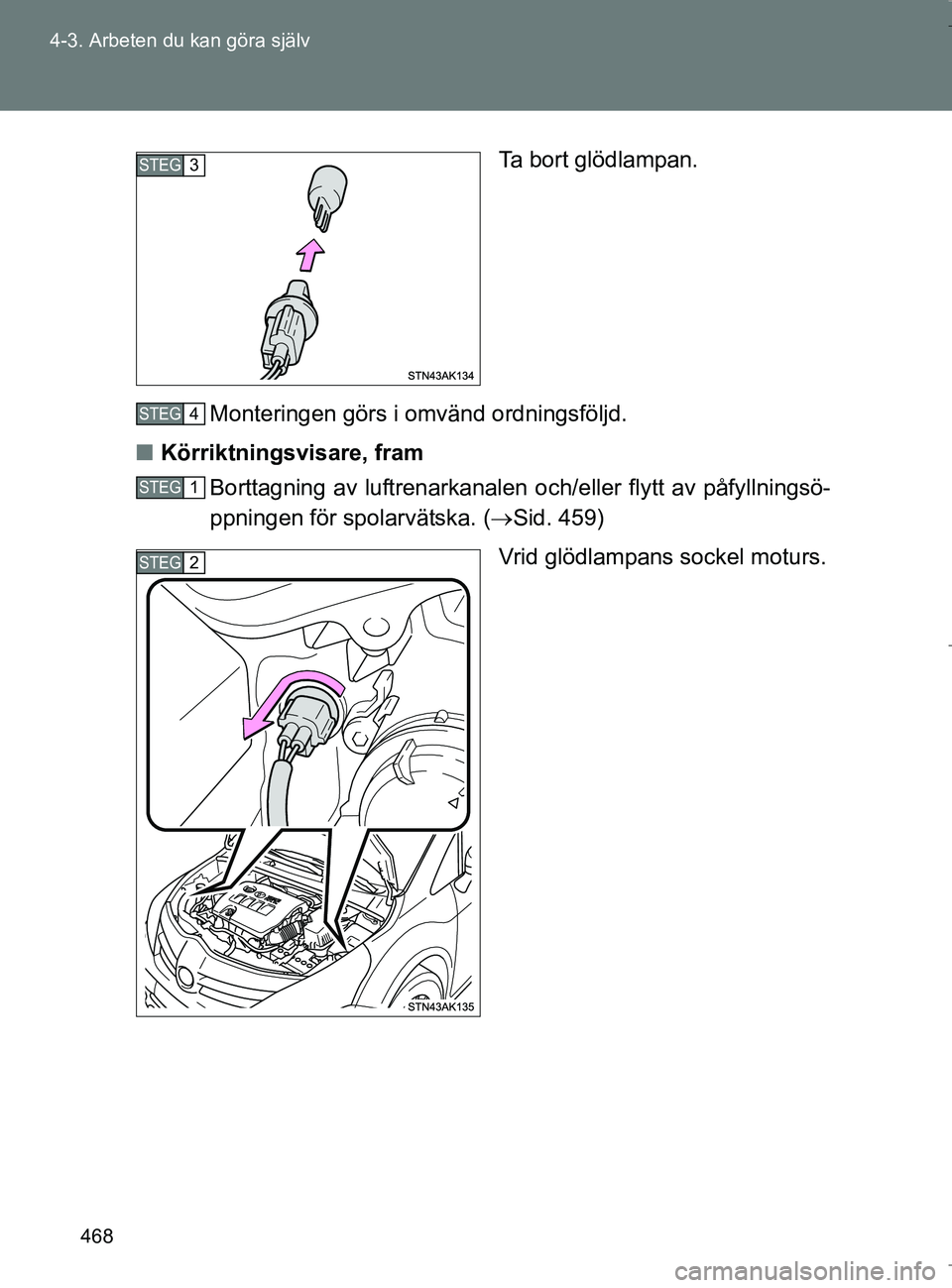

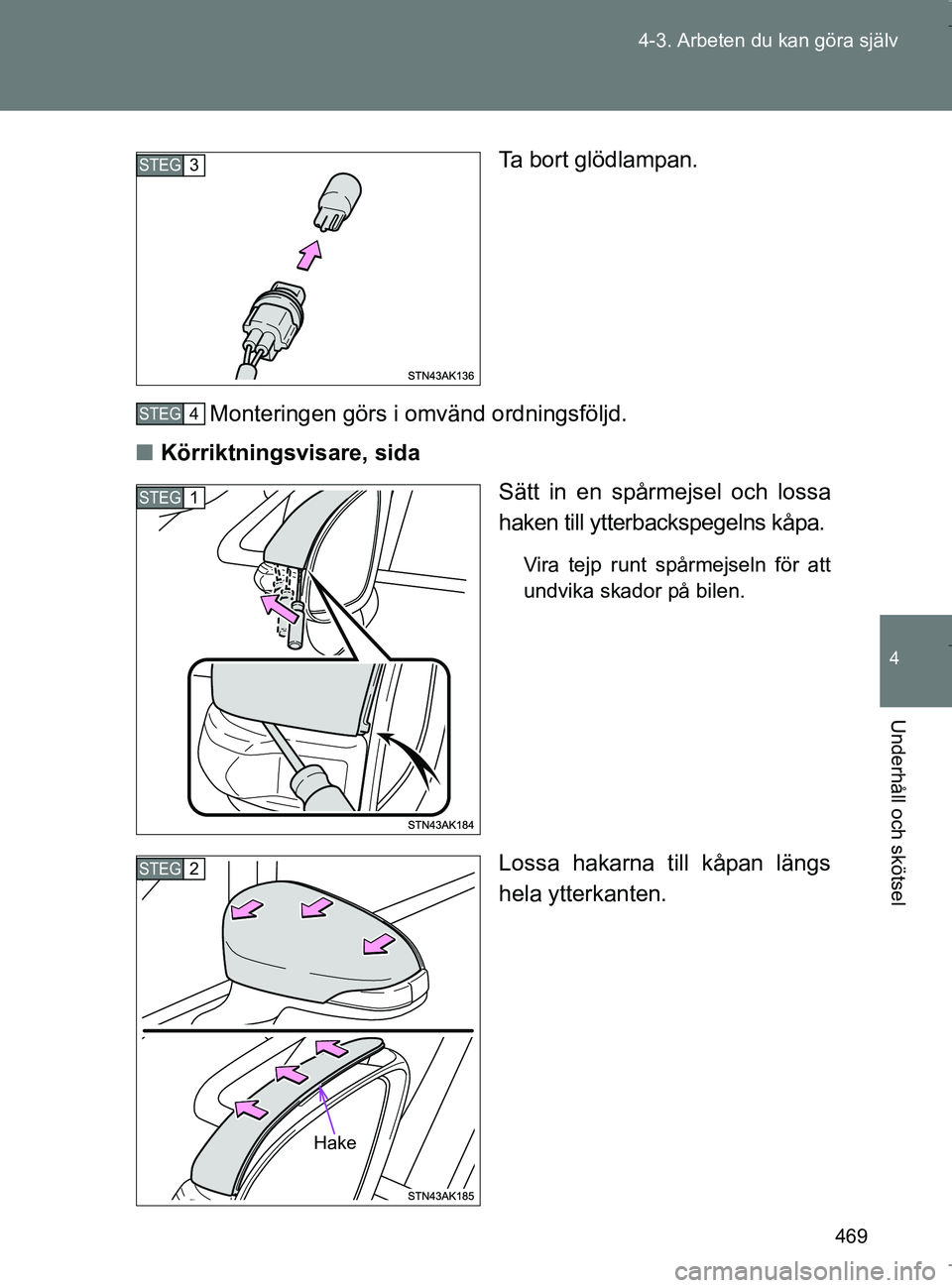

Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
n Körriktningsvisare, fram
Borttagning av luftrenarkanalen och/eller flytt av påfyllningsö-
ppningen för spolarvätska. ( Sid. 459)
Vrid glödlampans sockel moturs.
STEG3
STEG4
STEG1
STEG2
OM64517SE.book Page 468 Wednesday, December 7, 2016 4:10 PM

469
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64517SE
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
n Körriktningsvisare, sida
Sätt in en spårmejsel och lossa
haken till ytterbackspegelns kåpa.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Lossa hakarna till kåpan längs
hela ytterkanten.
STEG3
STEG4
STEG1
STEG2
Hake
OM64517SE.book Page 469 Wednesday, December 7, 2016 4:10 PM

470
4-3. Arbeten du kan göra själv
OM64517SE

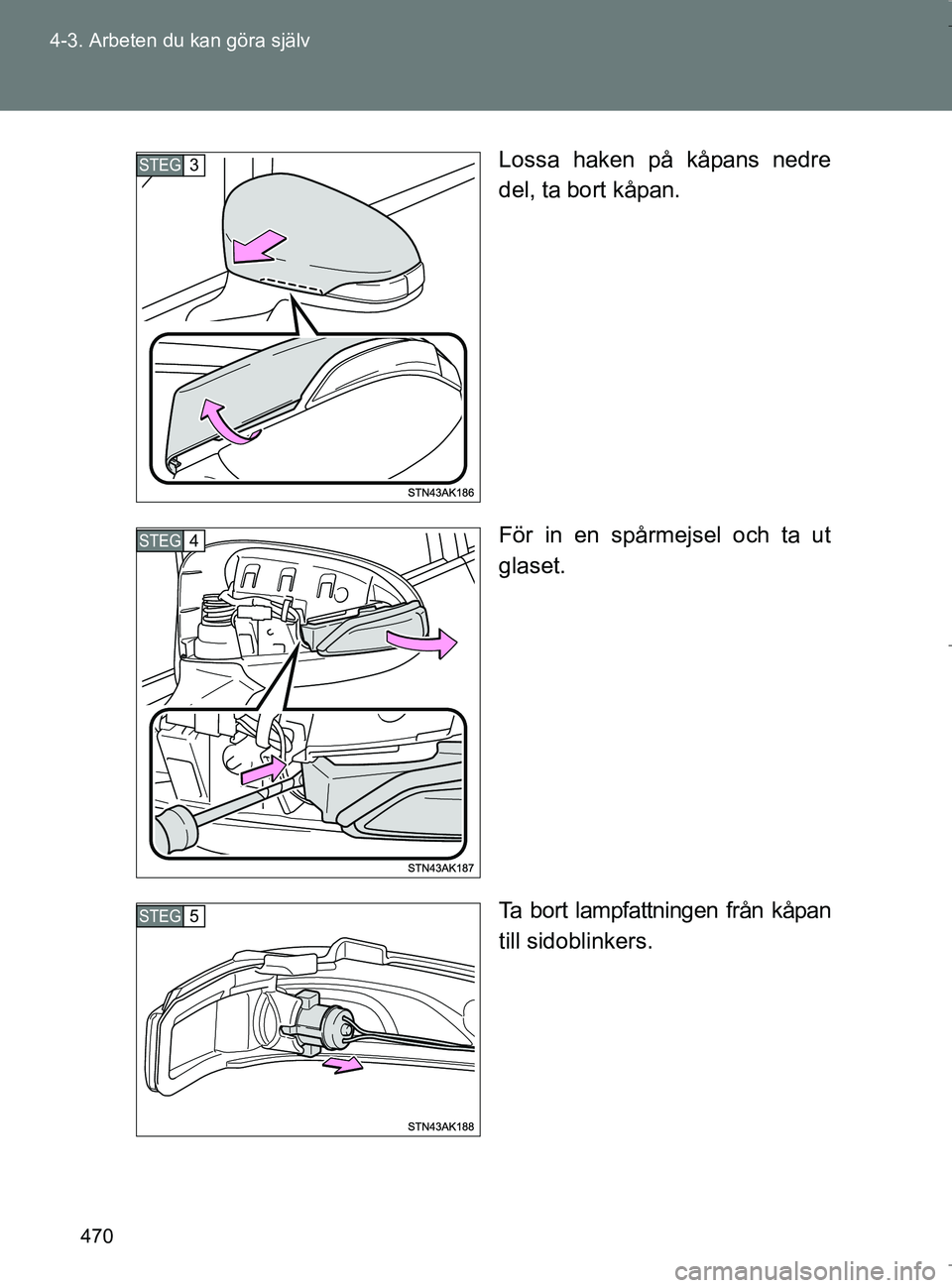

Lossa haken på kåpans nedre
del, ta bort kåpan.
För in en spårmejsel och ta ut
glaset.
Ta bort lampfattningen från kåpan
till sidoblinkers.
STEG3
STEG4
STEG5
