TOYOTA VERSO 2017 Instrukcja obsługi (in Polish)
Manufacturer: TOYOTA, Model Year: 2017, Model line: VERSO, Model: TOYOTA VERSO 2017Pages: 670, PDF Size: 15.57 MB
Page 331 of 670

Tabliczka informacyjna (znamionowa)
Dopuszczalna masa ca∏kowita
samochodu
Dopuszczalny nacisk tylnej osi
Dopuszczalna masa ca∏kowita
zespo∏u pojazdów
Dopuszczalna masa ca∏kowita samochodu
óWersje odpowiadajàce kategorii pojazdu M1*
Suma masy w∏asnej pojazdu, masy kierowcy, pasa˝erów i baga-
˝u, masy haka holowniczego oraz nacisku na hak nie mo˝e
przekraczaç o wi´cej ni˝ 100 kg dopuszczalnej masy ca∏kowitej
samochodu. Przekroczenie tej wartoÊci jest niebezpieczne.
óWersje odpowiadajàce kategorii pojazdu N1*
Suma masy w∏asnej pojazdu, masy kierowcy, pasa˝erów i baga-
˝u, masy haka holowniczego oraz nacisku na hak nie mo˝e
przekraczaç dopuszczalnej masy ca∏kowitej samochodu. Prze-
kroczenie tej wartoÊci jest niebezpieczne.
Dopuszczalny nacisk tylnej osi
óWersje odpowiadajàce kategorii pojazdu M1*
Nacisk tylnej osi nie mo˝e przewy˝szaç wartoÊci dopuszczalnej
o wi´cej ni˝ 15%. Przekroczenie tej wartoÊci jest niebezpieczne.
óWersje odpowiadajàce kategorii pojazdu N1*
Nacisk tylnej osi nie mo˝e przewy˝szaç wartoÊci dopuszczalnej.
Przekroczenie tej wartoÊci jest niebezpieczne.
Dopuszczalne obcià˝enie samochodu w czasie holowania przycze-
py ustalone zosta∏o dla poziomu morza. Nale˝y pami´taç, ˝e na
du˝ych wysokoÊciach moc silnika ulega obni˝eniu i w zwiàzku
z tym wartoÊç dopuszczalnego obcià˝enia przyczepà jest mniejsza.
3
2
1
2-6. Informacje dotyczàce jazdy
331
2
Podczas jazdy
11 IO VERSO OM64517E 4/6/17 11:39 AM Page 331 (Black plate)
Page 332 of 670

Dopuszczalna masa ca∏kowita zespo∏u pojazdów
Suma ca∏kowitej masy pojazdu oraz masy holowanej przyczepy.
*: Aby rozpoznaç kategori´ pojazdu, nale˝y zwróciç si´ o pomoc do autoryzo-
wanej stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
461 mm
461 mm
2
1
2-6. Informacje dotyczàce jazdy
332
Wymiary monta˝owe* haka holowniczego/wspornika oraz kuli
zaczepu
Wersje odpowiadajàce kategorii pojazdu M1*: W razie przekroczenia
dopuszczalnej masy ca∏kowitej samochodu lub dopuszczalnego nacisku
osi jezdnej
Nieprzestrzeganie tego zalecenia mo˝e doprowadziç do wypadku powodu-
jàcego Êmierç lub powa˝ne obra˝enia cia∏a.
Zwi´kszyç ciÊnienie w oponach o 20,0 kPa (0,2 kG/cm
2lub bara, 3 psi)
powy˝ej zalecanej wartoÊci. (
S. 639)
Nie przekraczaç pr´dkoÊci 100 km/h lub pr´dkoÊci wynikajàcej z obo-
wiàzujàcych w danym miejscu ograniczeƒ, w zale˝noÊci od tego, która
z nich jest ni˝sza.
11 IO VERSO OM64517E 4/6/17 11:39 AM Page 332 (Black plate)
Page 333 of 670

826 mm
497 mm
362 mm
297 mm
355 mm*
1
356 mm*1, 4
365 mm*2
369 mm*2, 4
382 mm*1, 3
14 mm
*: Dopuszczalna masa ca∏kowita samochodu i standardowy rozmiar opon
*1: Ogumienie 205/60R16.
*2: Ogumienie 215/55R17.
*3: Wersje odpowiadajàce kategorii pojazdu N1
*4: Wersje na rynek Rosji
Aby rozpoznaç kategori´ pojazdu, nale˝y zwróciç si´ o pomoc do autoryzo-
wanej stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
CiÊnienie w ogumieniu
Podczas holowania nale˝y zwi´kszyç ciÊnienie w oponach o 20,0 kPa
(0,2 kG/cm
2lub bara; 3 psi) powy˝ej zalecanej wartoÊci. (S. 639)
CiÊnienie w oponach przyczepy powinno mieç wartoÊç zalecanà przez jej
producenta, odpowiednio do warunków obcià˝enia.
OÊwietlenie przyczepy
Przy okazji ka˝dego pod∏àczenia przyczepy sprawdziç poprawnoÊç dzia∏ania
kierunkowskazów i Êwiate∏ hamowania. BezpoÊrednie po∏àczenie instalacji
elektrycznej przyczepy z uk∏adem elektrycznym samochodu mo˝e spowodowaç
jego uszkodzenie i wadliwe dzia∏anie Êwiate∏.
8
7
6
5
4
3
2-6. Informacje dotyczàce jazdy
333
2
Podczas jazdy
11 IO VERSO OM64517E 4/6/17 11:39 AM Page 333 (Black plate)
Page 334 of 670

W okresie docierania
Toyota zaleca, aby przez pierwsze 800 km przebiegu z nowymi podzespo∏ami
uk∏adu nap´dowego nie holowaç przyczepy.
Przeglàdy okresowe
Ze wzgl´du na dodatkowe obcià˝enie samochód je˝d˝àcy z przyczepà wy-
maga cz´stszych przeglàdów i obs∏ugi okresowej.
Po przejechaniu oko∏o 1000 km z przyczepà nale˝y dociàgnàç wszystkie
Êruby mocujàce hak i jego wsporniki.
Przygotowanie do holowania przyczepy
Nale˝y upewniç si´, czy nie zosta∏o przekroczone dopuszczalne obcià˝enie
haka i kuli zaczepu. Obcià˝enie haka zwi´ksza obcià˝enie pojazdu. Nie wolno
dopuszczaç do przekroczenia dopuszczalnych obcià˝eƒ. (
S. 330)
Nale˝y upewniç si´, czy ∏adunek na przyczepie jest prawid∏owo zabezpie-
czony.
Je˝eli przy u˝yciu zwyk∏ych lusterek wstecznych widocznoÊç do ty∏u jest
niewystarczajàca, konieczne jest zamontowanie dodatkowych lusterek ze-
wn´trznych. Zewn´trzne ramiona tych lusterek nale˝y ustawiç tak, aby za-
pewnia∏y dobrà widocznoÊç do ty∏u.
2-6. Informacje dotyczàce jazdy
334
Je˝eli wzmocnienie tylnego zderzaka wykonane jest ze stopów lekkich
Nie wolno dopuÊciç, aby wzmocnienie tylnego zderzaka styka∏o si´ bezpo-
Êrednio ze stalowymi wspornikami haka holowniczego.
Na styku elementów stalowych i aluminiowych nast´puje reakcja podobna
do korozji, doprowadzajàc do os∏abienia wytrzyma∏oÊci stykajàcych si´ cz´Êci
oraz ich uszkodzenia. Podczas montowania stalowego haka holowniczego
nale˝y powierzchnie styku wsporników pokryç farbà antykorozyjnà.
11 IO VERSO OM64517E 4/6/17 11:39 AM Page 334 (Black plate)
Page 335 of 670

Samochód z przyczepà prowadzi si´ nieco inaczej ni˝ samochód bez
przyczepy. Holujàc przyczep´, aby uniknàç wypadku, Êmierci lub po-
wa˝nych obra˝eƒ cia∏a, nale˝y pami´taç o nast´pujàcych zasadach:
Sprawdzanie po∏àczeƒ elektrycznych Êwiate∏ przyczepy
Przed rozpocz´ciem jazdy nale˝y sprawdziç wszystkie po∏àczenia
pojazdu z przyczepà oraz dzia∏anie Êwiate∏. Po przejechaniu krót-
kiego dystansu nale˝y to powtórzyç.
Przeçwiczenie jazdy z przyczepà
Przed przystàpieniem do w∏aÊciwego holowania dobrze jest prze-
çwiczyç w bezpiecznym miejscu manewry skr´cania, zatrzymy-
wania si´ i cofania, a˝ do nabrania wprawy w ich wykonywaniu.
Przy cofaniu samochodu z przyczepà kierownic´ nale˝y obracaç
w kierunku przeciwnym do zamierzonego skr´tu przyczepy. Na-
le˝y jà obracaç powoli, aby zminimalizowaç mo˝liwoÊç nieprawi-
d∏owego manewru. Dobrze jest zapewniç sobie pomoc drugiej
osoby, ograniczajàc w ten sposób ryzyko kolizji.
Zwi´kszony odst´p od poprzedzajàcego pojazdu
Prowadzàc samochód z przyczepà, nale˝y na ka˝de 10 km/h pr´d-
koÊci jazdy zwi´kszyç odst´p od poprzedzajàcego pojazdu przy-
najmniej o d∏ugoÊç zespo∏u samochodu z przyczepà. Unikaç
gwa∏townego hamowania, które mo˝e spowodowaç poÊlizg i utrat´
panowania nad pojazdem. Szczególnie dotyczy to mokrej lub Êliskiej
nawierzchni.
Gwa∏towne przyspieszanie, skr´canie, pokonywanie zakr´tów
Przy zbyt ciasnym skr´cie przyczepa mo˝e uderzyç w samochód.
Przed zakr´tem nale˝y stopniowo zwolniç, unikajàc nag∏ego hamo-
wania. Zakr´ty pokonywaç ostro˝nie i z niewielkà pr´dkoÊcià.
2-6. Informacje dotyczàce jazdy
335
2
Podczas jazdy
Wskazówki
11 IO VERSO OM64517E 4/6/17 11:39 AM Page 335 (Black plate)
Page 336 of 670

Uwagi dotyczàce skr´cania
Przy skr´caniu ko∏a przyczepy podà˝ajà po ∏uku po∏o˝onym bli˝ej
Êrodka krzywizny ni˝ ko∏a samochodu. W celu skompensowania tego
nale˝y jechaç po ∏uku o wi´kszym ni˝ normalnie promieniu.
Wa˝ne informacje dotyczàce stabilnoÊci
Boczny wiatr i wyboista nawierzchnia powodujà ko∏ysanie przycze-
py, co znacznie utrudnia prowadzenie samochodu. Od czasu do
czasu dobrze jest skontrolowaç w lusterku wstecznym sytuacj´
z ty∏u pojazdu, aby móc zawczasu przygotowaç si´ na wyprzedzanie
przez du˝e autobusy lub samochody ci´˝arowe, który to manewr
równie˝ mo˝e wywo∏aç ko∏ysanie przyczepy i samochodu. W przy-
padku rozko∏ysania przyczepy nale˝y mocno trzymaç kierownic´
i natychmiast zaczàç stopniowo redukowaç pr´dkoÊç. Podczas ha-
mowania utrzymywaç prostoliniowy tor jazdy.
Wyprzedzanie innych pojazdów
Nale˝y pami´taç o d∏ugoÊci holowanej przyczepy. Przed zmianà
pasa ruchu konieczne jest upewnienie si´, czy odst´py pomi´dzy
pojazdami sà wystarczajàco du˝e.
Skrzynia biegów
óPrzek∏adnia bezstopniowa
W celu zachowania skutecznoÊci hamowania silnikiem nie nale˝y
dêwignià skrzyni biegów wybieraç po∏o˝enia D. Nale˝y w trybie
7-biegowej sekwencyjnej skrzyni biegów z trybem jazdy dyna-
micznej „SPORT” wybraç zakres 4. (przek∏adnia bezstopniowa)
(
S. 208).
óMechaniczna skrzynia biegów
W celu zachowania skutecznoÊci hamowania silnikiem nie nale˝y
u˝ywaç biegów 5. i 6. (
S. 214)
Nie dopuszczaç do przegrzania silnika (czerwona lampka
ostrzegawcza)
Podczas d∏ugotrwa∏ej jazdy w gór´ d∏ugiego lub stromego wzniesie-
nia, przy temperaturze otoczenia przekraczajàcej 30°C silnik samo-
chodu holujàcego przyczep´ mo˝e ulegaç przegrzaniu. Gdy zaÊwieci
si´ lub zacznie migaç czerwona lampka ostrzegawcza temperatury
w uk∏adzie ch∏odzenia silnika, natychmiast wy∏àczyç klimatyzacj´, zje-
chaç na pobocze i zatrzymaç si´ w bezpiecznym miejscu. (
S. 613)
2-6. Informacje dotyczàce jazdy
336
11 IO VERSO OM64517E 4/6/17 11:39 AM Page 336 (Black plate)
Page 337 of 670

Parkowanie
Na czas postoju pod ko∏a samochodu i przyczepy nale˝y zawsze
podk∏adaç kliny blokujàce. Uruchomiç z pe∏nà si∏à hamulec posto-
jowy i przestawiç dêwigni´ skrzyni biegów w po∏o˝enie P (wersje
z przek∏adnià bezstopniowà) bàdê biegu 1. lub biegu wstecznego
R (wersje z mechanicznà skrzynià biegów).
2-6. Informacje dotyczàce jazdy
337
2
Podczas jazdy
Nale˝y przestrzegaç wszystkich podanych w tym rozdziale wskazówek i za-
leceƒ.
Nieprzestrzeganie ich stwarza ryzyko spowodowania wypadku, w wyniku któ-
rego mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Wskazówki dotyczàce holowania przyczepy
Podczas holowania nie dopuszczaç do przekroczenia wartoÊci obcià˝enia.
(
S. 330)
Przed zjazdem ze stromego lub d∏ugiego wzniesienia
Zmniejszyç pr´dkoÊç i zredukowaç bieg. Nie redukowaç biegu zbyt gwa∏-
townie.
U˝ywanie hamulców
Nie naciskaç zbyt d∏ugo lub zbyt cz´sto peda∏u hamulca zasadniczego.
Mo˝e to doprowadziç do przegrzania hamulców i zmniejszenia ich skutecz-
noÊci.
Unikanie kolizji lub zranienia
Nie przekraczaç pr´dkoÊci 100 km/h lub pr´dkoÊci wynikajàcej z obo-
wiàzujàcych w danym miejscu ograniczeƒ, w zale˝noÊci od tego, która
z nich jest ni˝sza.
Podczas holowania nie nale˝y u˝ywaç uk∏adu automatycznego utrzymy-
wania pr´dkoÊci jazdy.
Wersje z dojazdowym ko∏em zapasowym: Nie wolno holowaç tym samo-
chodem z zamontowanym dojazdowym ko∏em zapasowym.
Wersje wyposa˝one w awaryjny zestaw naprawczy do ogumienia: Nie
wolno holowaç tym samochodem, gdy ma on za∏o˝one ko∏o z oponà do-
raênie uszczelnionà za pomocà awaryjnego zestawu naprawczego do
ogumienia.
11 IO VERSO OM64517E 4/6/17 11:39 AM Page 337 (Black plate)
Page 338 of 670

2-6. Informacje dotyczàce jazdy
338
11 IO VERSO OM64517E 4/6/17 11:39 AM Page 338 (Black plate)
Page 339 of 670

339 339

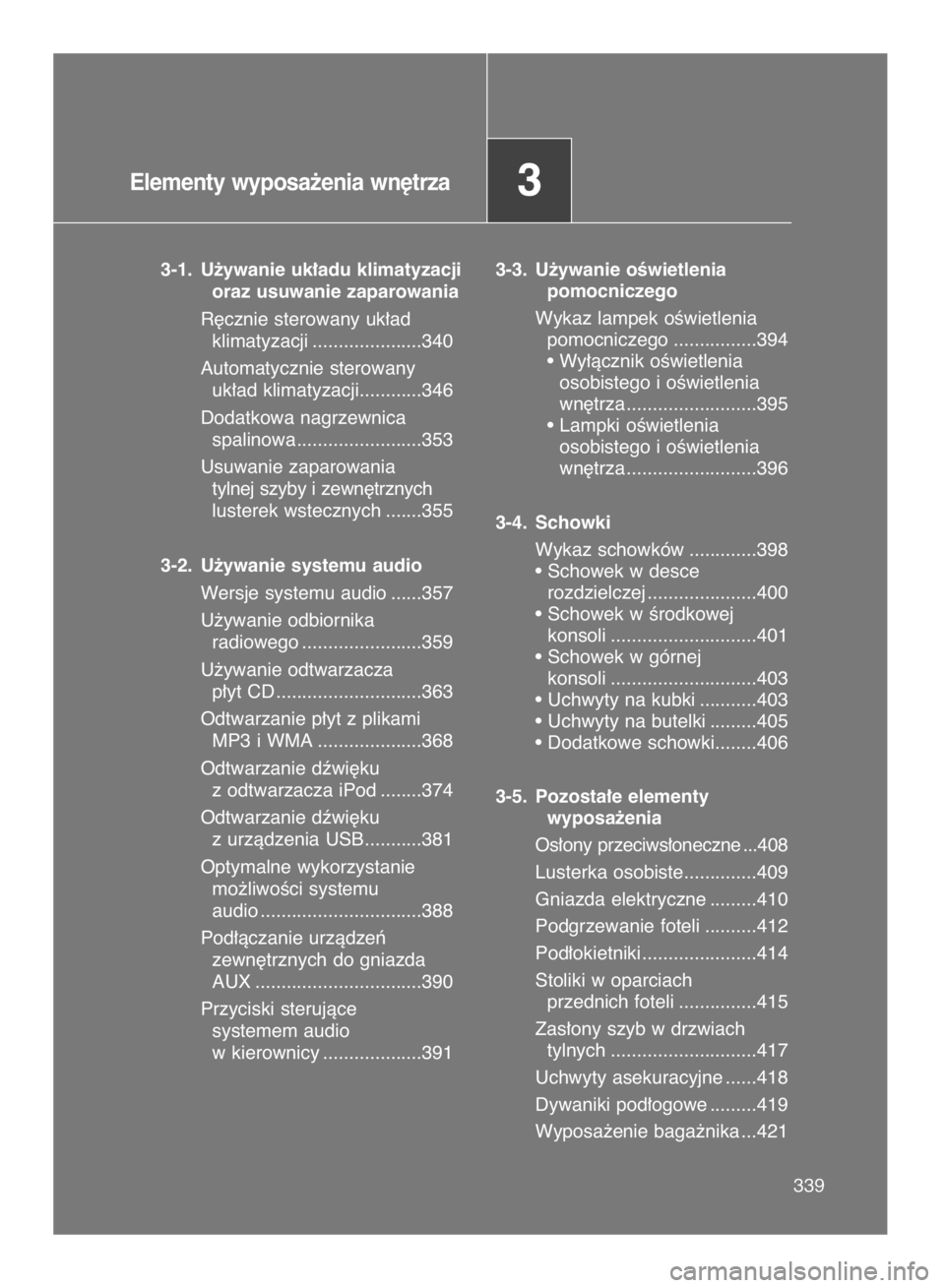

Elementy wyposa˝enia wn´trza3
3-1. U˝ywanie uk∏adu klimatyzacji
oraz usuwanie zaparowania
R´cznie sterowany uk∏ad
klimatyzacji .....................340
Automatycznie sterowany
uk∏ad klimatyzacji............346
Dodatkowa nagrzewnica
spalinowa........................353
Usuwanie zaparowania
tylnej szyby i zewn´trznych
lusterek wstecznych .......355
3-2. U˝ywanie systemu audio
Wersje systemu audio ......357
U˝ywanie odbiornika
radiowego .......................359
U˝ywanie odtwarzacza
p∏yt CD ............................363
Odtwarzanie p∏yt z plikami
MP3 i WMA ....................368
Odtwarzanie dêwi´ku
z odtwarzacza iPod ........374
Odtwarzanie dêwi´ku
z urzàdzenia USB...........381
Optymalne wykorzystanie
mo˝liwoÊci systemu
audio ...............................388
Pod∏àczanie urzàdzeƒ
zewn´trznych do gniazda
AUX ................................390
Przyciski sterujàce
systemem audio
w kierownicy ...................3913-3. U˝ywanie oÊwietlenia
pomocniczego
Wykaz lampek oÊwietlenia
pomocniczego ................394
• Wy∏àcznik oÊwietlenia
osobistego i oÊwietlenia
wn´trza .........................395
• Lampki oÊwietlenia
osobistego i oÊwietlenia
wn´trza .........................396
3-4. Schowki
Wykaz schowków .............398
• Schowek w desce
rozdzielczej .....................400
• Schowek w Êrodkowej
konsoli ............................401
• Schowek w górnej
konsoli ............................403
• Uchwyty na kubki ...........403
• Uchwyty na butelki .........405
• Dodatkowe schowki........406
3-5. Pozosta∏e elementy
wyposa˝enia
Os∏ony przeciws∏oneczne ...408
Lusterka osobiste..............409
Gniazda elektryczne .........410
Podgrzewanie foteli ..........412
Pod∏okietniki ......................414
Stoliki w oparciach
przednich foteli ...............415
Zas∏ony szyb w drzwiach
tylnych ............................417
Uchwyty asekuracyjne ......418
Dywaniki pod∏ogowe .........419
Wyposa˝enie baga˝nika ...421
11 IO VERSO OM64517E 4/6/17 11:39 AM Page 339 (Black plate)
Page 340 of 670

340 3-1. U˝ywanie klimatyzacji oraz usuwanie zaparowania
R´cznie sterowany uk∏ad klimatyzacji✻
Regulacja temperatury (wersje bez klimatyzacji)
Obróciç pokr´t∏o regulacji temperatury zgodnie z ruchem wskazówek
zegara w celu zwi´kszenia temperatury.
Regulacja temperatury (wersje z klimatyzacjà)
Obróciç pokr´t∏o regulacji temperatury zgodnie z ruchem wskazówek
zegara (zwi´kszanie temperatury) lub w kierunku przeciwnym do
ruchu wskazówek zegara (obni˝anie temperatury).
Je˝eli przycisk nie jest wciÊni´ty, uk∏ad nadmuchuje powietrze
o temperaturze otoczenia lub podgrzane.
Prze∏àcznik nawiewu powietrza
z zewnàtrz lub jego recyrkulacjiWy∏àcznik klimatyzacji
(w niektórych wersjach)
Wybór ustawieƒ
Pokr´t∏o regulacji intensywnoÊci nawiewu
Pokr´t∏o wyboru
kierunku nawiewu
powietrza
Pokr´t∏o regulacji
temperatury
✽: W niektórych wersjach
11 IO VERSO OM64517E 4/6/17 11:39 AM Page 340 (Black plate)
